Безбедносни напомени Сите упатства треба да се прочитаат и да се внимава на нив, за да може безбедно и без опасност да работите со мерниот уред. Доколку мерниот уред не се користи согласно приложените инструкции, може да се наруши функцијата на вградените заштитни механизми во мерниот уред. Не ги оштетувајте налепниците за предупредување. ДОБРО ЧУВАЈТЕ ГИ ОВИЕ УПАТСТВА И ПРЕДАДЕТЕ ГИ ЗАЕДНО СО МЕРНИОТ УРЕД. Bosch Power Tools 1 609 92A 64W | (11.12.2020)202 | Македонски u Внимание – доколку користите други уреди за подесување и ракување освен овде наведените или поинакви постапки, ова може да доведе до опасна изложеност на зрачење. u Мерниот уред се испорачува со ознака за предупредување за ласерот (означено на приказот на мерниот уред на графичката

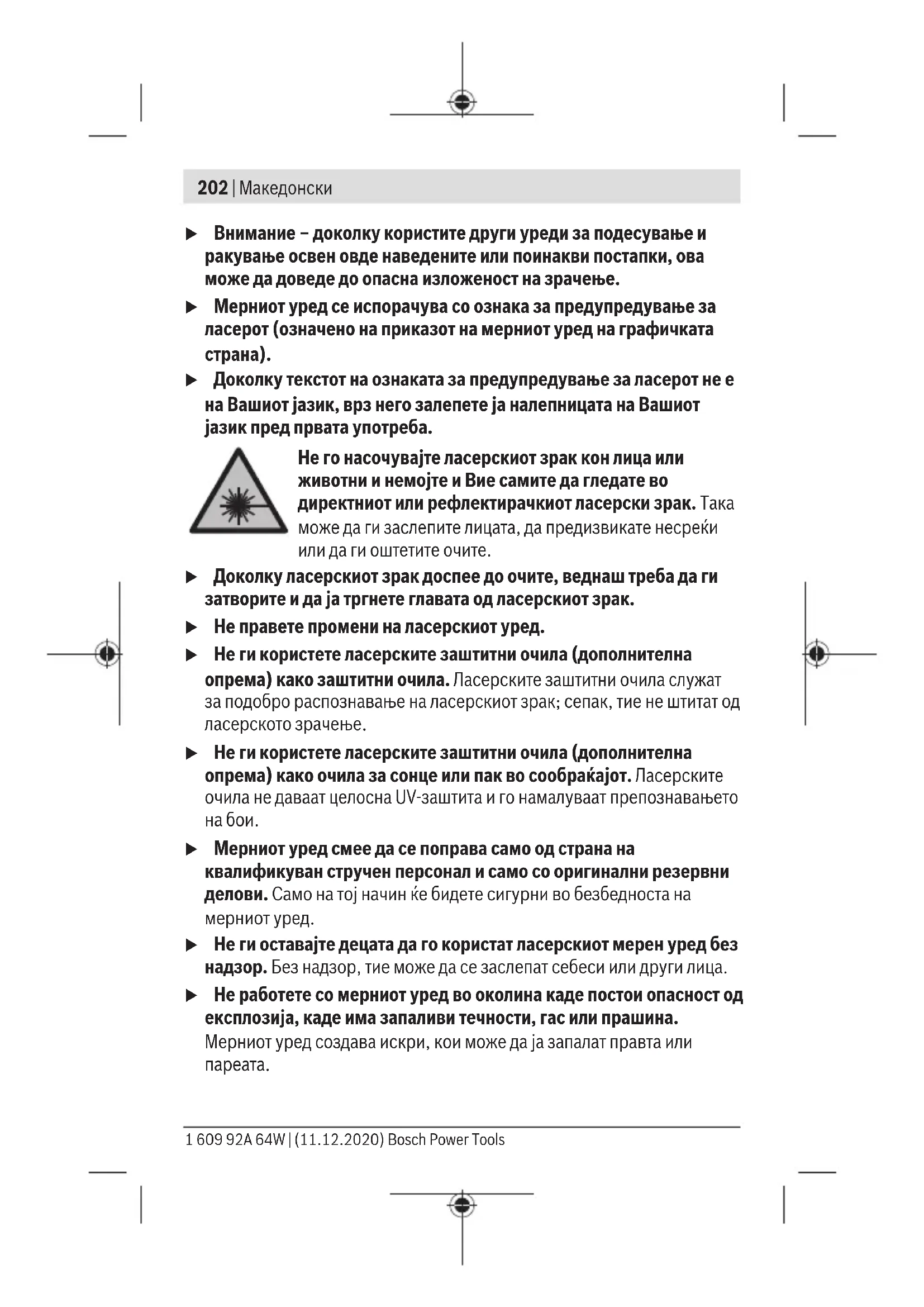

u Доколку текстот на ознаката за предупредување за ласерот не е на Вашиот јазик, врз него залепете ја налепницата на Вашиот јазик пред првата употреба. Не го насочувајте ласерскиот зрак кон лица или животни и немојте и Вие самите да гледате во директниот или рефлектирачкиот ласерски зрак. Така може да ги заслепите лицата, да предизвикате несреќи или да ги оштетите очите. u Доколку ласерскиот зрак доспее до очите, веднаш треба да ги затворите и да ја тргнете главата од ласерскиот зрак. u Не правете промени на ласерскиот уред. u Не ги користете ласерските заштитни очила (дополнителна опрема) како заштитни очила. Ласерските заштитни очила служат за подобро распознавање на ласерскиот зрак; сепак, тие не штитат од ласерското зрачење. u Не ги користете ласерските заштитни очила (дополнителна опрема) како очила за сонце или пак во сообраќајот. Ласерските очила не даваат целосна UV-заштита и го намалуваат препознавањето

u Мерниот уред смее да се поправа само од страна на квалификуван стручен персонал и само со оригинални резервни делови. Само на тој начин ќе бидете сигурни во безбедноста на мерниот уред. u Не ги оставајте децата да го користат ласерскиот мерен уред без надзор. Без надзор, тие може да се заслепат себеси или други лица. u Не работете со мерниот уред во околина каде постои опасност од експлозија, каде има запаливи течности, гас или прашина. Мерниот уред создава искри, кои може да ја запалат правта или

1 609 92A 64W | (11.12.2020) Bosch Power ToolsМакедонски | 203 Не го принесувајте магнетот во близина на импланти или други медицински уреди, на пр. пејсмејкери или инсулинска пумпа. Магнетотсоздава поле, кое може да ја наруши функцијата на имплантите или медицинските

u Држете го мерниот уред подалеку од магнетни носачи на податоци и уреди чувствителни на магнет. Поради влијанието на магнетот може да дојде до неповратно губење на податоците. Опис на производот и перформансите Внимавајте на сликите во предниот дел на упатството за користење. Употреба со соодветна намена Мерниот уред е наменет за одредување и проверка на хоризонтални и вертикални линии. Мерниот уред е погоден за користење во внатрешен простор. Илустрација на компоненти Нумерирањето на сликите со компоненти се однесува на приказот на мерниот уред на графичката страница. (1) 1/4"-прифат за адаптер-плочата (2) Фина завртка за подесување на адаптер-плочата (3) Адаптер-плоча (4) Прекинувач за вклучување/исклучување (5) Излезен отвор за ласерскиот зрак (6)

(7) Ласерски заштитни очила

(8) Прифат на стативот 1/4" (9) Капак на преградата за батерии (10) Натпис за предупредување на ласерот (11) Сериски број (12) Фиксирање на капакот од преградата за батерии (13) 1/4"-завртка на држачот Bosch Power Tools 1 609 92A 64W | (11.12.2020)204 | Македонски (14) Завртка за фиксирање на држачот (15) Завртка за прицврстување на држачот (16)

Илустрираната или опишана опрема не е дел од стандардниот обем на испорака. Целосната опрема може да ја најдете во нашата Програма за

Технички податоци Ласер со вкрстени линии Quigo Green Број на дел 3 603 F63 C02 Минимално работно поле

12m Точност на нивелирање B)C) ±0,6mm/m Поле на самонивелирање ±4° Време на нивелирање ≤6s Оперативна температура –5°C…+40°C Температура при складирање –20°C…+70°C Макс. оперативна висина преку референтната висина 2000m Макс. релативна влажност на воздухот. 90% Степен на извалканост според IEC61010-1

Отстапување 25×5mrad (целосен агол) Прифат за стативот 1/4" Батерии 2×1,5V LR3(AAA) Минимум времетраење на режим

Тежина согласно EPTA-Procedure01:2014 – Ласер со вкрстени линии 0,27kg – Држач 0,2kg 1 609 92A 64W | (11.12.2020) Bosch Power ToolsМакедонски | 205 Ласер со вкрстени линии Quigo Green Димензии (должина × ширина × висина) 65×65×65mm A) Работното поле може да се намали поради неповолни услови на околината (на пр. директна изложеност на сончеви зраци).

кај 20–25°C C) Дадените вредности предвидуваат нормални до поволни услови на околината (на пр. нема вибрации, нема магла, нема чад, нема изложеност на сончеви зраци). По екстремни температури може да дојде до отстапување во

D) Настануваат само неспроводливи нечистотии, но повремено се очекува привремена спроводливост предизвикана од кондензација. Серискиот број (11) на спецификационата плочка служи за јасна идентификација на Вашиот мерен уред.

Ставање/менување на батерии За работа со мерниот уред се препорачува користење на алкално- мангански батерии. За да го отворите капакот од преградата за батерии(9) притиснете на механизмот за заклучување(12) во правец на стрелката и извадете го капакот од преградата за батерии. Ставете ги испорачаните батерии. Притоа внимавајте на половите според приказот на внатрешната страна од преградата за батерии. Доколку батериите се слаби, тогаш ласерските линии трепкаат брзо неколку секунди. Секогаш заменувајте ги сите батерии одеднаш. Користете само батерии од еден производител и со ист капацитет. u Ако не го користите мерниот уред подолго време, извадете ги батериите. При подолго складирање во мерниот уред, батериите може да кородираат и да се испразнат.

Ставање во употреба u Заштитете го мерниот уред од влага и директно изложување на сончеви зраци. Bosch Power Tools 1 609 92A 64W | (11.12.2020)206 | Македонски u Не го изложувајте мерниот уред на екстремни температури или температурни осцилации. На пр. не го оставајте долго време во автомобилот. При големи температурни осцилации, оставете го мерниот уред прво да се аклиматизира, пред да го ставите во употреба. При екстремни температури или температурни осцилации, прецизноста на мерниот уред може да се наруши. u Избегнувајте удари и превртувања на мерниот уред. Доколку се оштети мерниот уред, може да се наруши прецизноста. По тежок пад или удар, споредете ги ласерската линија за контрола со познатата хоризонтална или вертикална референтна линија. u Исклучете го мерниот уред за време на транспортот. При исклучувањето, се блокира осцилирачката единица, која би се оштетила при интензивни движења. Вклучување/исклучување За вклучување на мерниот уред, притиснете на прекинувачот за вклучување/исклучување(4) нагоре. Веднаш по вклучувањето, мерниот уред пушта две ласерски линии од излезниот отвор(5). За исклучување на мерниот уред, притиснете го прекинувачот за вклучување/исклучување(4) надолу над излезниот отвор за ласерот(5). u Не го оставајте вклучениот мерен уред без надзор и исклучете го по употребата. Другите лица може да се заслепат од ласерскиот

Автоматика за нивелирање Поставете го мерниот уред на хоризонтална, цврста подлога, прицврстете го на држачот(16) или на стативот(6). За да се работи со автоматика за нивелирање, мора долната страна на мерниот уред да биде хоризонтална и прифатот на стативот(8) да биде насочен надолу. По вклучувањето, автоматиката за нивелирање автоматски ги израмнува нерамнините во полето на самонивелирање од ±4°. Нивелирањето е завршено штом ласерските линии не трепкаат повеќе. Доколку не е возможно автоматско нивелирање, на пр. бидејќи долната страна на мерниот уред отстапува повеќе од4° од хоризонталата или мерниот уред се држи слободно во рака, тогаш ласерските линии постојано трепкаат брзо и мерниот уред работи без автоматика за нивелирање. Ласерските линии остануваат вклучени, а двете вкрстени 1 609 92A 64W | (11.12.2020) Bosch Power ToolsМакедонски | 207 линии не мора да се една кон друга во прав агол. За да обезбедите паѓање на двете ласерски линии под прав агол една кон друга, позиционирајте го мерниот уред ортогонално кон ѕидот. При вибрации или промена на положбата за време на работата, мерниот уред повторно се нивелира автоматски. По повторното нивелирање, проверете ја позицијата на хоризонталната одн. вертикалната ласерска линија во однос на референтните точки за да се избегнат грешки со поместување на мерниот уред. Совети при работењето u За обележување, секогаш користете ја само средината на ласерската линија. Ширината на ласерската линија се менува со оддалечувањето. Прицврстување со држач (видисликаA) Со помош на држачот(16) можете да го прицврстите мерниот уред на различни предмети со дебелина од 10 до 60mm, на пр. на вертикални или хоризонтални даски или цевки. Олабавете ги завртките за прицврстување(15) на држачот, поставете го држачот на саканото место и повторно затегнете ја завртката за прицврстување. Поставете го мерниот уред со прифатот за статив(8) на 1/4"- завртка(13) на држачот и свртете го со умерена сила на држачот. Не претерувајте со затегнувањето на мерниот уред, бидејќи може да се

Грубо центрирајте го држачот, пред да го вклучите мерниот уред. За тоа олабавете ја завртката за фиксирање(14) на држачот. Движете го мерниот уред на саканата висина во хоризонтална позиција (со прифатот за статив(8) надолу). Повторно зацврстете ја завртката за

Исто така можете мерниот уред да го прицврстите за држачот со адаптер-плочата(3). Работење со статив (опрема) Стативот овозможува стабилна мерна подлога што може да се подесува по висина. Поставете го мерниот уред со 1/4"-прифатот на стативот (8) на навојот на стативот (6) или обичен фото статив. Зацврстете го мерниот уред со завртка за фиксирање на стативот. Bosch Power Tools 1 609 92A 64W | (11.12.2020)208 | Македонски Грубо центрирајте го стативот, пред да го вклучите мерниот уред. Исто така можете мерниот уред да го прицврстите за стативот со адаптер-плочата(3). Работење со адаптер-плочата (видисликиB–C) Адаптер-плочата(3) го олеснува точното израмнување на мерниот уред на референтната точка и овозможува брзо поставување и вадење на мерниот уред. Адаптер-плочата(3) може да биде прицврстена на држачот(16) или на стативот(6). – Држач: Поставете ја адаптер-плочата со 1/4"-прифатот(1) на завртката(13) на држачот и затегнете ја за држачот со умерена сила. Напомена: Олабавете ја завртката за фиксирање(14) на држачот, доколку сакате да ја промените позицијата на мерниот уред. При вртење на адаптер-плочата без олабавена завртка за фиксирање, адаптер-плочата може да се разлабави и мерниот уред може да
