Alle anvisingene må leses og følges for at mæleverktøyet skal kinne brukes uten fare og pa en sikker mæte. Hvis mæleverktøyet ikke brukes i samsvar med de foreliggende anvisingene, kan de integrerte beskyttelsessinnretningene bl skadet. Varselskilt pa

måleverktøyet må alltid vare synlige og lesbare. OPPBEVAR DISSE ANVISNINGENE PÅ ET TRYGT STED, OG LA DEM FØLGE MED HVIS MÁLEVERKTøyET SKAL BRUKES AV ANDRE.

Forsiktig! Ved bruk av andre betjenings- eller justeringsinnretninger enn de som er oppgitt her, aller andre prosedyrer, kan det oppsta farlig strålingseksponering.
Måleverktøyet leveres med et laser-varselskilt (markert på bildet av maleverktøyet på illustrasjonssiden).
Hvis teksten på laser-advarselsskiltet ikke er på ditt språk, på dime en etikett på ditt språk over dette skiltet før du tarproduktet i bruk.

Rett aldri laserstralen mot personer uller dyr, og se ikke selv rett inn i den direkte ell reflekterte laserstralen. Det kan fore til blending, uhell og oyeskader.

Ved øyekontakt med laserstralen mA øyet lukkes bevisst og hodet straks beveges bort fra stralen.
Det mä ikke gjores endringer på laserutstyret.
Bruk okay lasersiktebrillene (tilbehør) som beskyttelsessbriller.

Laserbrillene gjør det lettere Å se laserstrålen, men de beskytter ikke mot laserstråling.

▶ Bruk ikke lasersiktebrillene (tilbehør) som solbriller erler i veitrafikk. Laserbrillene gir ingen fullstendig UV-beskyttelse og svekker fargeoppfattelsen.

Reparasjon av maleverktoyet ma kun utfores av kvalifisert fagpersonale og kun med originale resedeler. Paden maten opprettholdes sikkerheten til maleverktoyet.
- Ikke la barn bruke lasermåleren uten tilsyn. De kan uforvarende blende seg selv eller andere.
Ikke arbeid med maleverktoyet i eksplosjonsutsatte omgivelser - der det befinner seg brennbare vasker, gass erler stov. I maleverktoyet kan det oppsta gnister som kan anteenne stov ellr damp.

Magneten mä ikke komme i nærheten av implantater eller annet medisinsk utstyr som for eksempel pacemakere eller insulinpumper. Magneten genererer et felt som kan pärve funksjonen til implantater eller medisinsk utstyr.

Måleverktøyet må holds unna magnetiske datalagringsmedier og magnetfølsomt utstyr. Virkningen til magnetene kan fore til permanente tap av data.

Produktbeskrivelse og ytelsesspesifikasjoner

Se illustrasjonene i begynnelsen av bruksanvisningen.

Forskiftsmessig bruk

Måleverktøyet er beregnet for måling og kontroll av vannrette og vertikale linjer.

Måleverktøyet er egnet for innendørs bruk.

Illustrertekomponenter

Nummeringen av de illustrrente komponentene refererer til bildet av måleverktøyet på illustrrasjonssiden.

(1) 1 / 4'' -feste pa adapterplaten
(2) Fininnstillingsskrue for adapterplate
(3) Adapterplate

(4) Av/pa-bryter
(5) Laserapning
(6) Stativ^a)
(7) Lasersiktebrillea
(8) Stativfeste 1 / 4''
(9) Batterideksel
(10) Laservarselskilt
(11) Serienummer
(12) Lås for batterideksen
(13) 1 / 4 -skrue for holderen
(14) Holderens laseskrue
(15) Festeskrue for holderen
(16) Holder

A) Arbeidsområdet kan reduseres ved ugunstige forhold i omgivelsene (f.eks. direkte sollys).
B) Ved 20-25°C
C) De angitte verdiene forutsetter vanlige til gunshote omgivelsesforhold (f.eks. ingen vibrasjon, ingen takte, ingen røyk, ikke direkte sollys). Etter store temperatursvingninger kan det oppsta avvik ved nøyaktigheten.
D) Det oppstär bare ikke-ledende smuss, men det forventes nå og da forbigående leedeevne forarsaket av kondens.

Måleverktøyet identifieres ved hjelp av serienummeret (11) på typeskiltet.

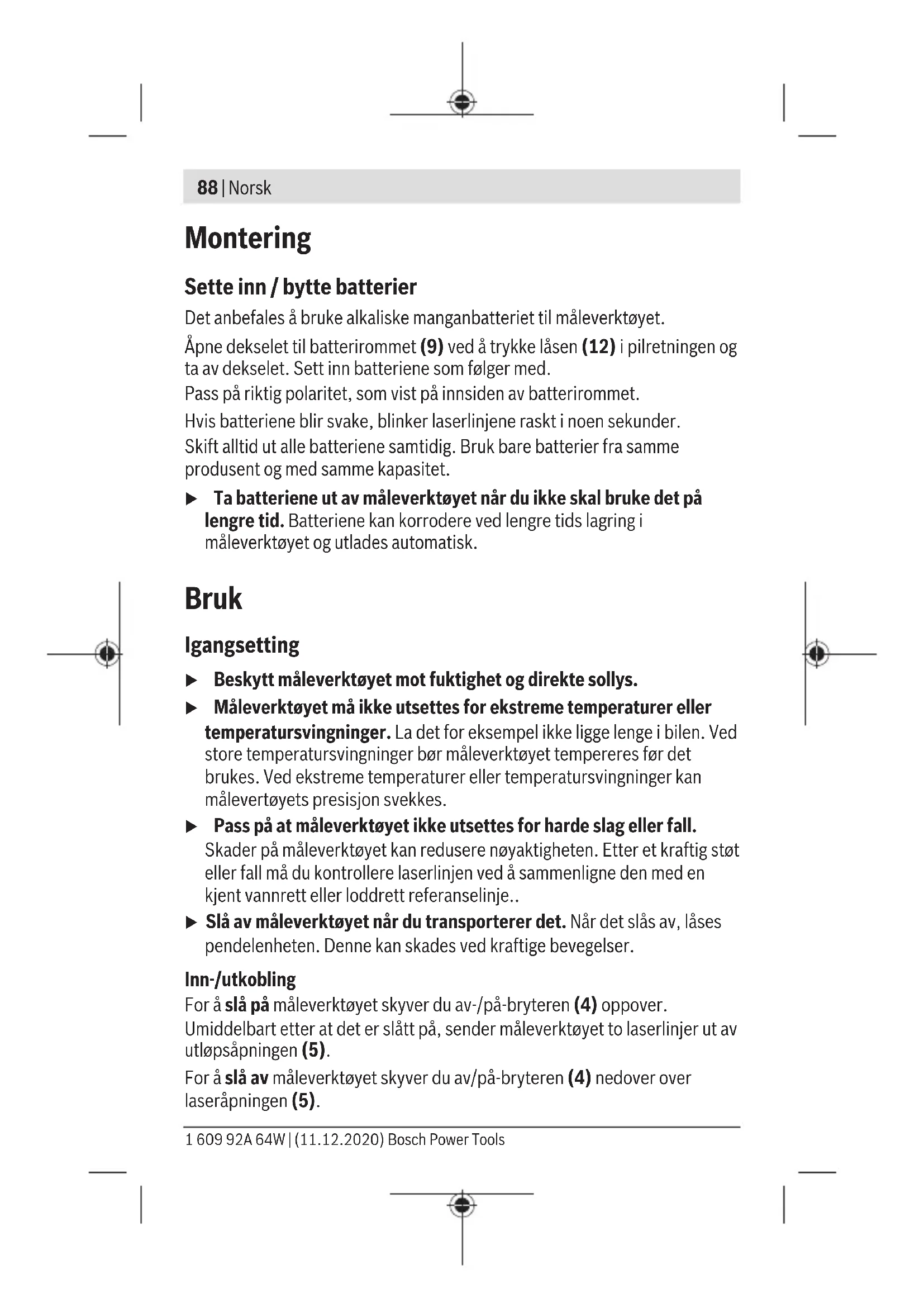

Montering

Sette inn / bytte batterier

Det anbefales Å bruke alkaliske manganbatteriet til mäleverktøyet.

Apne dekselet til batterirommet (9) ved a trykke lasen (12) i pilretningen og ta av dekselet. Sett inn batteriene som folger med.

Pass på riktig polaritet, som vist på innsiden av batterirommet.

Hvis batteriene blir svake, blinker laserlinjene raskt i noen sekunder. Skift alltid ut alle batteriene samtidig. Bruk bare batterier fra samme produsent og med samme kapasitet.

Ta batteriene ut av maleverktoyet nár du ikke skal bruke det på lengre tid. Batteriene kan korrodere ved lengre tids lagring i maleverktoyet og utlades automatisk.

Bruk

Igangsetting

Beskytt mAleverktoyet mot fuktighet og direkte sollys.
Måleverktøyet pågressive utsettes for ekstrem temperaturer eller temperatursvingninger. La det for eksempel pågressive lengge i bilen. Ved store temperatursvingninger bør påleverktøyet tempereres før det brukes. Ved ekstrem temperaturer eller temperatursvingninger kan pålevertrøyet presisjon svekkes.
Pass på at@maleverktøyet ikke utsettes for harde slag eller fall. Skader på@maleverktøyet kan redusere nøyaktigheten. Etter et kraftig støt aller fall违法犯罪.
▶ Slå av måleverktøyet när du transporterer det. När det slås av, lases pendelenheten. Denne kan skades ved kraftige bevegelser.

Inn-/utkobling

For a sla pmaileverktoyet skyver du av-/pa-bryteren (4) oppover.

Umiddelbart etter at det er slätt på, sender måleverktøyet to laserlinjer ut av utløpsapningen (5).

For Å slå av måleverktøyet skyver du av/på-bryteren (4) nedover over laseråpningen (5).

Hvis automatisk nivelling ikke er mulig, for eksempel hjvis undersiden av moleverktøyet avviker mer enn 4^ fra vannrett posisjon eller moleverktøyet holds fritt i handen, blinker laserlinjene kontinuerlig langsomt og moleverktøyet arbeider uten automatisk nivelling. Laserlinjene forblir slatt pa. De to kryssede linjene gär imidlertid ikke lenger automatisk i rett vinkel i forhold til haverandre. For a sikre at de to laserlinjene fortsetter a gä i rett vinkel i forhold til haverandre plasserer du moleverktøyet i rett vinkel i forhold til veggen.

Ved vibrasjoner eller endring av plasseringen under drift blir maleverktoyet automatisk nivellert igjen. For a unnga feil som folge av at maleverktoyet er forskjovet, ma du kontrollere den vannrette eller loddrette laserlinjens plassering i forhold til referansepunkter etter en ny nivelling.

Arbeidshenvisninger

Bruk bare midten av laserlinjen nár du markerer. Bredden til laserlinjen endrer seg med avstanden.

Feste med holderen (se bilde A)

Ved hjelp av holderen (16) kan du feste maleverktoyet pa forskjellige gjenstander med en tykkelse fra 10 til 60~mm , for eksempel pa vertikale eller horisontale planker eller rør.

Løsne festeskruen (15) til holderen, sett holderen på ønsket sted og stram festeskruen igjen.

Sett mäleverktøyet med stativfestet (8) på 1/4 "skruen (13) til holderen, og stram den med moderat kraft på holderen. Ikke drei på mäleverktøyet for stramt fordi det da kan bl skadet.

90 | Norsk

Grovjuster holderen for du slar pa maleverktoyet. Dette gjr du ved a Iosne Iaseskruen (14) til holderen. Beveg maleverktoyet til vannrett posisjon (med stativfestet (8) ned) i den onskede hoyden. Trekk til Iaseskruen igjen.

Arbeide med stativet (tilbehør)

Et stativ gir et stabilt malleunderlag som kan justeres i hoyden. Sett maleverktoyet med 1/4"-stativfestet (8) pa gjengene til stativet (6) erer et vanlig fotostativ. Skru fast maleverktoyet med stativets festeskrue.

Grovjuster stativet for du slar pa maleverktoyet.

Du kan ogsa feste maleverktoyet med adapterplaten (3) pa stativet.

Bruke adapterplaten (se bildene B-C)

Adapterplaten (3) gjør det lettere Å stille inn moleverktøyet etter et referansepunkt, og gjør at du raskt kan sette pa og ta av moleverktøyet.

Adapterplaten (3) kan festes på holderen (16) eller på stativet (6).

• Holder: Sett adapterplaten med 1/4"-festet (1) på skruen (13) til holderen, og skru den fast på holderen uten Å bruke for mye kraft. Merk: Løsne læseskruen (14) til holderen hvis du ønsker Å plassere måleverktøyet et annet sted. Hvis adapterplaten dreies uten at læseskruen er løsnet, kan adapterplaten løsne og mæleverktøyet kan fallened.

• Stativ: Skru fast laseskruen til stativet i 1/4"-festet (1) til adapterplaten.

Trykk mæleverktøyet inn i adapterplaten (3). Låsene i adapterplaten skal gripe inn i utsparingene på to sider av mæleverktøyet. Adapterplaten kan festes på undersiden, baksiden og oversiden av mæleverktøyet.

Kontroller at malseverktoyet sitter godt fast.

Nár adapterplaten monteres på baksiden, kan mAleverktøyet justeres i hóyden, og nár den monteres på over-ller undersiden, kan den justeres til sideren. Drei adapterens fininnstillingsskrue (2) for á justere laserlinjen etter et referansepunkt.

Lasersiktebrille (tilbehør)

Lasersiktebrillen filtrerer ut omgiveltseslyset. Demed virker lyset til laseren sterkere for oyet.

Service og vedlikehold

Vedlikehold og rengjøring

Sorg for at maleverktoyet alltid er rent.

Tørk bort skitt med en myk, faktig klut. Bruk ikke rengjørings- eller løsemidler.

Rengjør spesielt flatene på utløpsåpningen til laseren regelmessig. Vær oppmerksom på lo.

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av** produktet ditt og reservedelene. Du finner øgså sprengskisser og informasjon om reservedeler på www.bosch-pt.com

Lever maleverktoyet, tilbehoret og emballasjen til gjenvinning.

Måleverktøy og batterier påkke kastes som vanlig husholdningsavfall!

Bare for land i EU:

Iht. det europeiske direktivet 2012/19/EU om brukt elektrisk utstyr og iht. det europeiske direktivet 2006/66/EC må defekte eller bruke batterier /

oppladbare batterier samles adskilt og leveres inn for miljøvennlig resirkulering.
