BEDIENUNGSANLEITUNG Quigo Green BOSCH

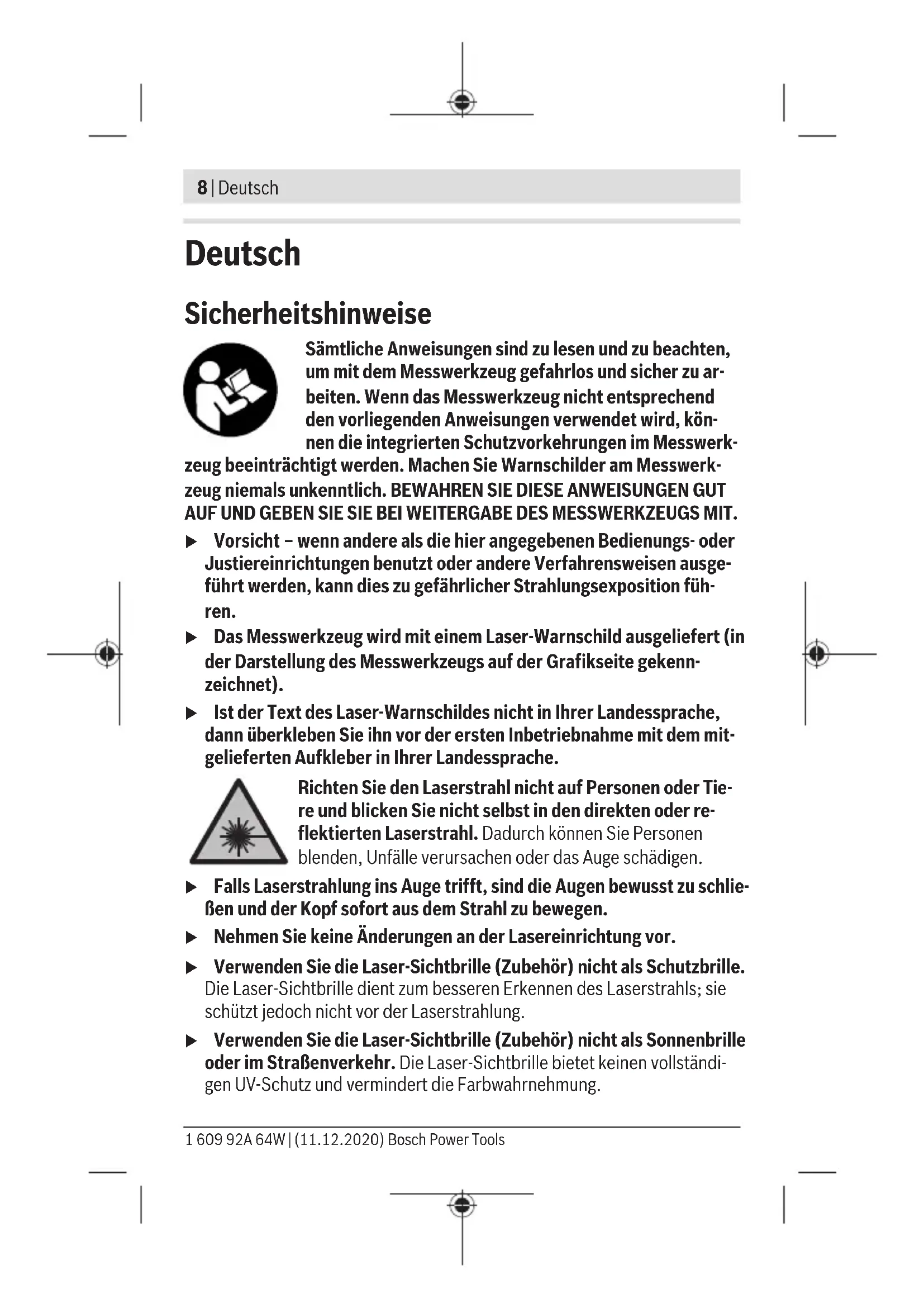

(2) Bosch Power Tools 1 609 92A 64W | (11.12.2020)8 | Deutsch Deutsch Sicherheitshinweise Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu ar- beiten. Wenn das Messwerkzeug nicht entsprechend den vorliegenden Anweisungen verwendet wird, kön- nen die integrierten Schutzvorkehrungen im Messwerk- zeug beeinträchtigt werden. Machen Sie Warnschilder am Messwerk- zeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS MIT. u Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausge- führt werden, kann dies zu gefährlicher Strahlungsexposition füh- ren. u Das Messwerkzeug wird mit einem Laser-Warnschild ausgeliefert (in der Darstellung des Messwerkzeugs auf der Grafikseite gekenn- zeichnet). u Ist der Text des Laser-Warnschildes nicht in Ihrer Landessprache, dann überkleben Sie ihn vor der ersten Inbetriebnahme mit dem mit- gelieferten Aufkleber in Ihrer Landessprache. Richten Sie den Laserstrahl nicht auf Personen oder Tie- re und blicken Sie nicht selbst in den direkten oder re- flektierten Laserstrahl. Dadurch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen. u Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schlie- ßen und der Kopf sofort aus dem Strahl zu bewegen. u Nehmen Sie keine Änderungen an der Lasereinrichtung vor. u Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laserstrahlung. u Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständi- gen UV-Schutz und vermindert die Farbwahrnehmung. 1 609 92A 64W | (11.12.2020) Bosch Power ToolsDeutsch | 9 u Lassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge- stellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt. u Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt be- nutzen. Sie könnten unbeabsichtigt andere Personen oder sich blenden. u Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden. Bringen Sie den Magnet nicht in die Nähe von Implanta- ten oder sonstigen medizinischen Geräten, wie z.B. Herzschrittmacher oder Insulinpumpe. Durch den Ma- gnetwird ein Feld erzeugt, das die Funktion von Implanta- ten oder medizinischen Geräten beeinträchtigen kann. u Halten Sie das Messwerkzeug fern von magnetischen Datenträgern und magnetisch empfindlichen Geräten. Durch die Wirkung der Magne- te kann es zu irreversiblen Datenverlusten kommen. Produkt- und Leistungsbeschreibung Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung. Bestimmungsgemäßer Gebrauch Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waage- rechten und senkrechten Linien. Das Messwerkzeug ist zur Verwendung im Innenbereich geeignet. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Dar- stellung des Messwerkzeugs auf der Grafikseite. (1) 1/4"-Aufnahme der Adapterplatte (2) Feineinstellschraube der Adapterplatte (3) Adapterplatte (4) Ein-/Ausschalter (5) Austrittsöffnung Laserstrahlung Bosch Power Tools 1 609 92A 64W | (11.12.2020) selbst10 | Deutsch (6) Stativ

(8) Stativaufnahme 1/4" (9) Batteriefachdeckel (10) Laser-Warnschild (11) Seriennummer (12) Arretierung des Batteriefachdeckels (13) 1/4"-Schraube der Halterung (14) Feststellschraube der Halterung (15) Befestigungsschraube der Halterung (16) Halterung

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Liefer- umfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Technische Daten Kreuzlinienlaser Quigo Green Sachnummer 3 603 F63 C02 Arbeitsbereich mindestens

12m Nivelliergenauigkeit B)C) ±0,6mm/m Selbstnivellierbereich ±4° Nivellierzeit ≤6s Betriebstemperatur –5°C…+40°C Lagertemperatur –20°C…+70°C max. Einsatzhöhe über Bezugshöhe 2000m relative Luftfeuchte max. 90% Verschmutzungsgrad entsprechend IEC61010-1

Divergenz 25×5mrad (Vollwinkel) 1 609 92A 64W | (11.12.2020) Bosch Power ToolsDeutsch | 11 Kreuzlinienlaser Quigo Green Stativaufnahme 1/4" Batterien 2×1,5V LR3(AAA) Betriebsdauer mindestens

Gewicht entsprechend EPTA-Procedure01:2014 – Kreuzlinienlaser 0,27kg – Halterung 0,2kg Maße (Länge × Breite × Höhe) 65×65×65mm A) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonneneinstrahlung) verringert werden.

bei 20–25°C C) Die angegebenen Werte setzen normale bis günstige Umgebungsbedingungen (z.B. keine Vibration, kein Nebel, kein Rauch, keine direkte Sonneneinstrahlung) voraus. Nach starken Temperaturschwankungen kann es zu Genauigkeitsabwei- chungen kommen. D) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch gelegentlich ei- ne vorübergehende durch Betauung verursachte Leitfähigkeit erwartet wird. Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer (11) auf dem Typenschild. Montage Batterien einsetzen/wechseln Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Man- gan-Batterien empfohlen. Zum Öffnen des Batteriefachdeckels(9) drücken Sie die Arretierung(12) in Pfeilrichtung und nehmen den Batteriefachdeckel ab. Setzen Sie die mitge- lieferten Batterien ein. Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs. Werden die Batterien schwach, dann blinken die Laserlinien für einige Se- kunden in schnellem Takt. Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapazität. Bosch Power Tools 1 609 92A 64W | (11.12.2020)12 | Deutsch u Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es län- gere Zeit nicht benutzen. Die Batterien können bei längerer Lagerung im Messwerkzeug korrodieren und sich selbst entladen. Betrieb Inbetriebnahme u Schützen Sie das Messwerkzeug vor Nässe und direkter Sonnenein- strahlung. u Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperatur- schwankungen erst austemperieren, bevor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder Temperaturschwankungen kann die Präzi- sion des Messwerkzeugs beeinträchtigt werden. u Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs. Durch Beschädigungen des Messwerkzeugs kann die Genauigkeit beeinträchtigt werden. Vergleichen Sie nach einem heftigen Stoß oder Sturz die Laserli- nie zur Kontrolle mit einer bekannten waagerechten oder senkrechten Re- ferenzlinie. u Schalten Sie das Messwerkzeug aus, wenn Sie es transportieren. Beim Ausschalten wird die Pendeleinheit verriegelt, die sonst bei starken Bewegungen beschädigt werden kann. Ein-/Ausschalten Zum Einschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter(4) nach oben. Das Messwerkzeug sendet sofort nach dem Einschalten zwei La- serlinien aus der Austrittsöffnung(5). Zum Ausschalten des Messwerkzeugs schieben Sie den Ein-/ Ausschalter(4) nach unten über die Austrittsöffnung(5). u Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Perso- nen könnten vom Laserstrahl geblendet werden. Nivellierautomatik Stellen Sie das Messwerkzeug auf eine waagerechte, feste Unterlage, befes- tigen Sie es auf der Halterung(16) oder dem Stativ(6). Um mit Nivellierau- 1 609 92A 64W | (11.12.2020) Bosch Power ToolsDeutsch | 13 tomatik zu arbeiten, muss die Unterseite des Messwerkzeugs waagerecht und mit der Stativaufnahme(8) nach unten ausgerichtet sein. Nach dem Einschalten gleicht die Nivellierautomatik Unebenheiten innerhalb des Selbstnivellierbereiches von ±4° automatisch aus. Die Nivellierung ist abge- schlossen, sobald die Laserlinien nicht mehr blinken. Ist die automatische Nivellierung nicht möglich, z.B. weil die Unterseite des Messwerkzeugs mehr als 4° von der Waagerechten abweicht oder das Mess- werkzeug frei in der Hand gehalten wird, dann blinken die Laserlinien dauer- haft in langsamem Takt und das Messwerkzeug arbeitet ohne Nivellierauto- matik. Die Laserlinien bleiben eingeschaltet, die beiden gekreuzten Linien verlaufen aber nicht mehr zwingend im rechten Winkel zueinander. Um zu gewährleisten, dass die zwei Laserlinien weiter im rechten Winkel zueinan- der verlaufen, positionieren Sie das Messwerkzeug orthogonal zur Wand. Bei Erschütterungen oder Lageänderungen während des Betriebs wird das Messwerkzeug automatisch wieder einnivelliert. Überprüfen Sie nach einer erneuten Nivellierung die Position der waagerechten bzw. senkrechten La- serlinie in Bezug auf Referenzpunkte, um Fehler durch eine Verschiebung des Messwerkzeugs zu vermeiden. Arbeitshinweise u Verwenden Sie immer nur die Mitte der Laserlinie zum Markieren. Die Breite der Laserlinie ändert sich mit der Entfernung. Befestigen mit der Halterung (sieheBildA) Mithilfe der Halterung(16) können Sie das Messwerkzeug an verschiedenar- tigen Gegenständen mit einer Stärke von 10 bis 60mm befestigen, z.B. an senkrechten bzw. waagerechten Brettern oder Rohren. Lösen Sie die Befestigungsschraube(15) der Halterung, setzen Sie die Hal- terung an der gewünschten Stelle auf und ziehen Sie die Befestigungs- schraube wieder fest. Setzen Sie das Messwerkzeug mit der Stativaufnahme(8) auf die 1/4"- Schraube(13) der Halterung und drehen Sie es mit mäßiger Kraft auf der Halterung fest. Drehen Sie das Messwerkzeug nicht zu fest an, es kann sonst beschädigt werden. Richten Sie die Halterung grob aus, bevor Sie das Messwerkzeug einschal- ten. Lösen Sie dazu die Feststellschraube(14) der Halterung. Bewegen Sie das Messwerkzeug in der gewünschten Höhe in eine waagerechte Position Bosch Power Tools 1 609 92A 64W | (11.12.2020)14 | Deutsch (mit der Stativaufnahme(8) nach unten). Schrauben Sie die Feststell- schraube wieder fest. Sie können das Messwerkzeug auch mit der Adapterplatte(3) auf der Halte- rung befestigen. Arbeiten mit dem Stativ (Zubehör) Ein Stativ bietet eine stabile, höheneinstellbare Messunterlage. Setzen Sie das Messwerkzeug mit der 1/4"-Stativaufnahme (8) auf das Gewinde des Stativs (6) oder eines handelsüblichen Fotostativs. Schrauben Sie das Messwerkzeug mit der Feststellschraube des Stativs fest. Richten Sie das Stativ grob aus, bevor Sie das Messwerkzeug einschalten. Sie können das Messwerkzeug auch mit der Adapterplatte(3) auf dem Sta- tiv befestigen. Arbeiten mit der Adapterplatte (sieheBilderB–C) Die Adapterplatte(3) erleichtert das genaue Ausrichten des Messwerkzeugs an einem Referenzpunkt und ermöglicht schnelles Aufsetzen und Abnehmen des Messwerkzeugs. Die Adapterplatte(3) kann auf der Halterung(16) oder dem Stativ(6) be- festigt werden. – Halterung: Setzen Sie die Adapterplatte mit der 1/4"-Aufnahme(1) auf die Schraube(13) der Halterung und drehen Sie sie mit mäßiger Kraft auf der Halterung fest. Hinweis: Lösen Sie die Feststellschraube(14) der Halterung, wenn Sie die Position des Messwerkzeugs ändern wollen. Beim Drehen der Adap- terplatte ohne gelöste Feststellschraube kann sich die Adapterplatte lo- ckern und das Messwerkzeug herabfallen. – Stativ: Schrauben Sie die Feststellschraube des Stativs in der 1/4"- Aufnahme(1) der Adapterplatte fest. Drücken Sie das Messwerkzeug so in die Adapterplatte(3), dass die Arretie- rungen der Adapterplatte in den Aussparungen an zwei Seiten des Mess- werkzeugs einrasten. Die Adapterplatte kann an der Unter-, der Rück- und der Oberseite des Messwerkzeugs befestigt werden. Prüfen Sie das Messwerkzeug auf festen Sitz. Bei Montage der Adapterplatte an der Rückseite kann das Messwerkzeug in der Höhe, bei Montage an der Ober- oder Unterseite seitlich ausgerichtet werden. Drehen Sie die Feineinstellschraube(2) der Adapterplatte, um die Laserlinie an einem Referenzpunkt auszurichten. 1 609 92A 64W | (11.12.2020) Bosch Power ToolsDeutsch | 15 Laser-Sichtbrille (Zubehör) Die Laser-Sichtbrille filtert das Umgebungslicht aus. Dadurch erscheint das Licht des Lasers für das Auge heller. Wartung und Service Wartung und Reinigung Halten Sie das Messwerkzeug stets sauber. Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten. Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Ver- wenden Sie keine Reinigungs- oder Lösemittel. Reinigen Sie insbesondere die Flächen an der Austrittsöffnung des Lasers regelmäßig und achten Sie dabei auf Fusseln. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu un- seren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Kundendienst: Tel.: (0711) 40040480 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Repa- raturen anmelden. Anwendungsberatung: Tel.: (0711) 40040480 Fax: (0711) 40040482 E-Mail: kundenberatung.ew@de.bosch.com Bosch Power Tools 1 609 92A 64W | (11.12.2020)16 | English Weitere Serviceadressen finden Sie unter: www.bosch-pt.com/serviceaddresses Entsorgung Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Messwerkzeuge und Batterien nicht in den Haus- müll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr ge- brauchsfähige Messwerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt wer- den. English Safety Instructions All instructions must be read and observed in order for the measuring tool to function safely. The safeguards integrated into the measuring tool may be comprom- ised if the measuring tool is not used in accordance with these instructions. Never make warning signs on the measuring tool unrecognisable. SAVE THESE INSTRUCTIONS FOR FU- TURE REFERENCE AND INCLUDE THEM WITH THE MEASURING TOOL WHEN TRANSFERRING IT TO A THIRD PARTY. u Warning! If operating or adjustment devices other than those spe- cified here are used or other procedures are carried out, this can lead to dangerous exposure to radiation. u The measuring tool is delivered with a laser warning sign (marked in the illustration of the measuring tool on the graphics page). 1 609 92A 64W | (11.12.2020) Bosch Power ToolsEnglish | 17 u If the text of the laser warning label is not in your national language, stick the provided warning label in your national language over it be- fore operating for the first time. Do not direct the laser beam at persons or animals and do not stare into the direct or reflected laser beam your- self. You could blind somebody, cause accidents or damage your eyes. u If laser radiation hits your eye, you must close your eyes and immedi- ately turn your head away from the beam. u Do not make any modifications to the laser equipment. u Do not use the laser goggles (accessory) as protective goggles. The laser goggles make the laser beam easier to see; they do not protect you against laser radiation. u Do not use the laser goggles (accessory) as sunglasses or while driv- ing. The laser goggles do not provide full UV protection and impair your ability to see colours. u Have the measuring tool serviced only by a qualified specialist using only original replacement parts. This will ensure that the safety of the measuring tool is maintained. u Do not let children use the laser measuring tool unsupervised. They could unintentionally blind themselves or other persons. u Do not use the measuring tool in explosive atmospheres which con- tain flammable liquids, gases or dust. Sparks may be produced inside the measuring tool, which can ignite dust or fumes. Keep the magnet away from implants and other medical devices, e.g. pacemakers or insulin pumps. The mag- netgenerates a field that can impair the function of implants and medical devices. u Keep the measuring tool away from magnetic storage media and magnetically-sensitive devices. The effect of the magnets can lead to ir- reversible data loss. Product Description and Specifications Please observe the illustrations at the beginning of this operating manual. Bosch Power Tools 1 609 92A 64W | (11.12.2020)18 | English Intended Use The measuring tool is intended for determining and checking horizontal and vertical lines. The measuring tool is suitable for indoor use. Product features The numbering of the product features shown refers to the illustration of the measuring tool on the graphic page. (1) 1/4" mount of the adapter plate (2) Fine adjustment screw of the adapter plate (3) Adapter plate (4) On/off switch (5) Laser beam outlet aperture (6) Tripod
