BRUGSANVISNING Quigo Green BOSCH

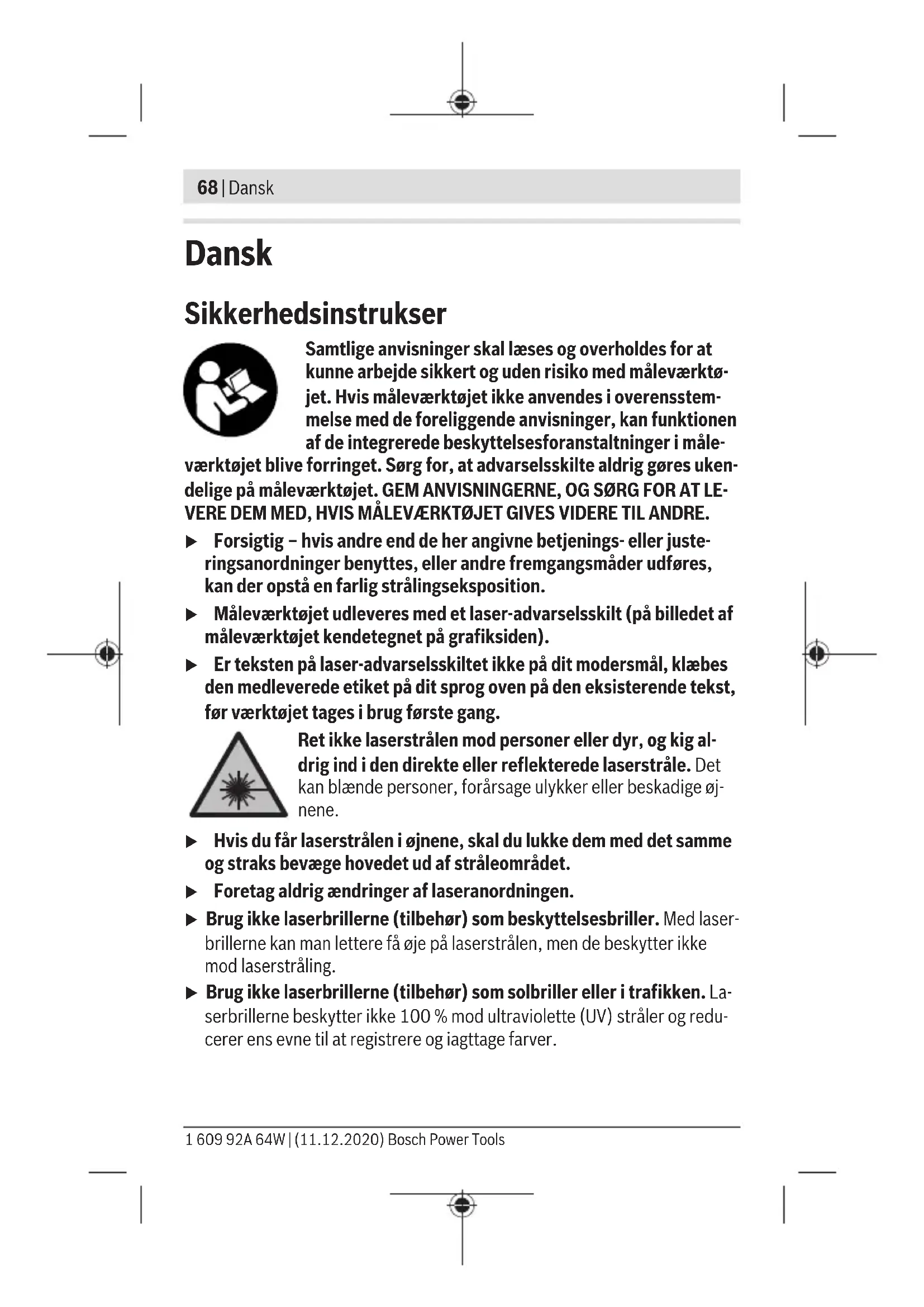

Sikkerhedsinstrukser
Samtlige anvisninger skal læses og overholdes for at kunne arbejde sikkert og uden risiko med måleværktøjet. Hvis måleværktøjet ikke anvendes i overensstemmelse med de foreliggende anvisninger, kan funktionen af de integrerede beskyttelsesforanstaltninger i måleværktøjet blive forringet. Sørg for, at advarselsskilte aldrig gøres ukendelige på måleværktøjet. GEM ANVISNINGERNE, OG SØRG FOR AT LEVERE DEM MED, HVIS MÅLEVÆRKTØJET GIVES VIDERE TIL ANDRE.
værktøjet blive forringet. Sørg for, at advarselsskilte aldrig gøres ukendelige på måleværktøjet. GEM ANVISNINGERNE, OG SØRG FOR AT LEVERE DEM MED, HVIS MÅLEVÆRKTØJET GIVES VIDERE TIL ANDRE.
Forsigtig - hvis andre end de her angivne betjenings- eller justeringsanordninger benyttes, eller andre fremgangsmåder udføres, kan der opstå en farlig strålingseksposition. Måleværktøjet udleveres med et laser-advarselsskilt (på billedet af måleværktøjet kendetegnet på grafiksiden). Er teksten på laser-advarselsskiltet ikke på dit modersmål, klæbes den medleverede etiket på dit sprog oven på den eksisterende tekst, før værktøjet tages i brug første gang.
Hvis du får laserstrålen i øjnene, skal du lukke dem med det samme og straks bevæge hovedet ud af stråleområdet.
Foretag aldrig ændringer af laseranordningen.
Brug ikke laserbrillerne (tilbehør) som beskyttelsesbriller. Med laserbrillerne kan man lettere få øje på laserstrålen, men de beskytter ikke mod laserstråling.
Brug ikke laserbrillerne (tilbehør) som solbriller eller i trafikken. Laserbrillerne beskytter ikke 100% mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver.
Sørg for, at reparationer på maleværktøjet kun udføres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig sikkerhed i forbindelse med maleværktøjet. ▸ Lad ikke børn benytte lasermaleværktøjet uden opsyn. De kan utilsigtet blænde personer eller sig selv. ▸ Brug ikke værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. I maleværktøj kan der dannes gnister, som kan antænde støvet eller dampene.
Magneten må ikke komme i nærheden af implantater og andet medicinsk udstyr som f.eks. pacemakere eller insulinpumper. Magneten danner et magnetfelt, som kan påvirke implantaternes eller det medicinske udstyrs funktion negativt.
Anbring ikke måleværktøjet i nærheden af magnetiske datamedier og magnetisk følsomt udstyr. Magneterne kan forårsage uopretteligt datatab.
Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.
Måleværktøjet er beregnet til at måle og kontrollere vandrette og lodrette linjer.
Måleværktøjet er egnet til indendørs anvendelse.
Nummereringen af de illustrerede komponenter refererer til illustrationen af måleværktøjet på illustrationssiden.
Nummereringen af de illustrerede komponenter refererer til illustrationen af moleværktøjet på illustrationssiden.
(1) 1/4"-holder til adapterplade (2) Finindstillingsskrue til adapterplade (3) Adapterplade (4) Tænd/sluk-knap (5) Udgangsåbning laserstråling
70 | Dansk
(6) Stativ a) (7) Laserbriller (8) Stativholder 1/4" (9) Batteridæksel
(10) Laser-advarselsskilt (11) Serienummer (12) Låsning af batteridæksel (13) 1/4"-skrue til holder (14) Låseskrue til holder (15) Fastgørelsesskrue til holder (16) Holder
a) Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke inkluderet i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.
Tekniske data
| Krydslinjelaser Quigo Green |
| Varenummer | 3 603 F63 C02 |
| Arbejdsområde min. A) | 12 m |
| Nivelleringsnøjagtighed B)C) | ±0,6 mm/m |
| Selvnivelleringsområde ±4° | |
| Nivelleringstid ≤ 6 s | |
| Driftstemperatur -5 °C ... +40 °C | |
| Opbevaringstemperatur -20 °C ... +70 °C | |
| Maks. anvendelseshøjde over reference-højde | 2000 m |
| Relativ luftfugtighed maks. 90 % | |
| Tilsmudsningsgrad iht. IEC 61010-1 2 | D) |
| Laserklasse 2 | |
| Lasertype 500-540 nm, < 5 mW | |
| C6 | 5 |
Krydslinjelaser Quigo Green
Divergens 25 × 5 mrad (360°-vinkel)
Stativholder 1/4"
Batterier 2 × 1,5 V LR3 (AAA)
Driftsvarighed, mindst B) 3 t
Vægt iht. EPTA-Procedure 01:2014
Mål (længde × bredde × højde) 65 × 65 × 65 mm
A) Arbejdsområdet kan forringes af ugunstige omgivelsesbetingelser (f.eks. direkte sollys). B) ved 20-25°C C) De angivne værdier forudsætter normale til gunstige omgivelsesbetingelser (f.eks. ingen vibration, ingen tåge, ingen røg, ingen direkte sollys). Efter kraftige temperatursvingninger kan der forekomme nøjagtighedsafvigelser. D) Der forekommer kun en ikke-ledende tilsmudsning, idet der dog lejlighedsvis må forventes en midlertidig ledeevne forårsaget af tildugning. Serienummeret (11) på typeskiltet bruges til entydig identifikation af elværktøjet.
Montering
Isætning/skift af batterier
Det anbefales at bruge alkaliske manganbatterier til måleværktøjet.
Hvis du vil åbne batterirummet (9), skal du trykke låsen (12) i pilens retning og tage batteridækslet af. Isæt de medfølgende batterier.
Sørg i den forbindelse for, at polerne vender rigtigt som vist på indersiden af batterirummet.
Når batterierne bliver svage, blinker laserlinjerne nogle minutter i hurtig takt. Udskift altid alle batterier samtidig. Brug kun batterier fra en og samme producent og med samme kapacitet.
Tag batterierne ud af måleværktøjet, hvis det ikke skal bruges i længere tid. Batterierne kan korrodere og aflade sig selv, hvis de bliver siddende i længere tid.
Brug
Ibrugtagning
Beskyt måleværktøjet mod fugt og direkte sollys. Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingninger. Lad det f.eks. ikke ligge i længere tid i bilen. Ved større temperatursvingninger skal måleværktøjets temperatur tilpasse sig, før det tages i brug. Ved ekstreme temperaturer eller temperatursvingninger kan måleværktøjets præcision påvirkes. Undgå, at måleværktøjet udsættes for kraftige stød eller tabes. Hvis måleværktøjet bliver beskadiget, kan det resultere i unøjagtige målinger. Hvis det alligevel udsættes for et kraftigt stød eller tabes, skal laserlinjen efterfølgende kontrolleres ved at sammenligne den med en kendt vandret eller lodret referencelinje. Sluk måleværktøjet, når du transporterer det. Ved slukning låses pendulenheden, som ellers kan beskadiges ved kraftige bevægelser.
Tænd/sluk
Hvis du vil tænde måleværktøjet, skal du skubbe tænd/sluk-kontakten (4) opad. Straks efter tænding udsender måleværktøjet to laserlinjer fra udgangsåbningen (5).
Hvis du vil slukke måleværktøjet, skal du skubbe tænd/sluk-knappen (4) ned over udgangsåbningen (5).
Stil måleværktøjet på et fast, vandret underlag, eller fastgør det på holderen (16) eller stativet (6). Før du kan bruge automatisk nivellering, skal du sørge for, at undersiden af måleværktøjet er vandret og flugter med stativholderen (8) nedad. Efter tændingen udligner nivelleringsautomatikken automatisk ujævnheder i selvnivelleringsområdet på ±4°. Nivelleringen er afsluttet, så snart laserlinjerne ikke længere blinker.
Hvis automatisk nivellering ikke er mulig, f.eks. fordi undersiden af måleværktøjet afviger mere end 4° fra vandret, eller måleværktøjet holdes frit i hånden, blinker laserlinjerne permanent i langsom takt, og måleværktøjet arbejder uden nivelleringsautomatik. Laserlinjerne forbliver tændt, men de
to krydsede laserlinjer forløber ikke mere nødvendigvis retvinklet i forhold til hinanden. For at sikre, at de to laserlinjer stadig forløber retvinklet i forhold til hinanden, skal du positionere måleværktøjet ortogonalt i forhold til væggen.
Ved rystelser eller positionsændringer under driften nivelleres måleværktøjet igen automatisk. Kontroller efter gennivellering de vandrette/lodrette laserlinjers position i forhold til referencepunkterne for at undgå fejl ved en forskydning af måleværktøjet.
Arbejdsvejledning
Brug altid kun laserlinjens midte til markering. Laserlinjens bredde ændres med afstanden.
Fastgørelse med holderen (se billede A)
Ved hjælp af holderen (16) kan du fastgøre måleværktøjet på forskellige genstande med en tykkelse fra 10 til 60 mm, f.eks. på lodrette/vandrette brædder eller rør.
Løsn holderens fastgørelsesskrue (15), placer holderen på det ønskede sted, og spænd fastgørelsesskruen igen.
Sæt måleværktøjet med stativholderen (8) på holderens 1/4"-skrue (13), og skru det fast på holderen med moderat kraft. Skru ikke måleværktøjet for hårdt på, da det ellers kan blive beskadiget.
Juster holderen groft, før du tænder måleværktøjet. Løsn i den forbindelse låseskruen (14) i holderen. Bevæg måleværktøjet i den ønskede højde i vandret position (med stativholderen (8) nedad). Spænd låseskruen igen.
Du kan også fastgøre måleværktøjet på holderen med adapterpladen (3).
Arbejde med stativ (tilbehør)
Et stativ udgør et stabilt, højdejusterbart underlag. Sæt måleværktøjet med 1/4"-stativholderen (8) på stativets (6) gevind eller på et normalt fotostativs gevind. Skru måleværktøjet fast igen med stativets låseskrue. Juster stativet groft, før du tænder måleværktøjet.
Arbejde med adapterplade (se billeder B-C)
Adapterpladen (3) gør det lettere at justere måleværktøjet nøjagtigt mod et referencepunkt og muliggør hurtig påsætning og aftagning af måleværktøjet.
Adapterpladen (3) kan fastgøres på holderen (16) eller stativet (6).
- Holder: Sæt adapterpladen med 1/4"-holderen (1) på holderens skrue (13), og skru den fast på holderen med moderat kraft.
Bemærk: Løsn holderens låseskrue (14), hvis du vil ændre måleværktøjets position. Ved drejning af adapterpladen, når låseskruen er løsnet, kan adapterpladen løsne sig, og måleværktøjet kan falde ned.
- Stativ: Skru stativets låseskrue fast i adapterpladens 1/4"-holder (1).
Tryk måleværktøjet ind i adapterpladen (3), så låsene på adapterpladen går i indgreb i udsparingerne på to sider af måleværktøjet. Adapterpladen kan fastgøres på under-, bag- eller oversiden af måleværktøjet.
Kontroller, at måleværktøjet sidder rigtigt fast.
Ved montering af adapterpladen på bagsiden kan måleværktøjet justeres i højden, og ved montering på over- eller undersiden kan den justeres i siderne.
Drej adapterpladens finindstillingsskrue (2) for at justere laserlinjen mod et referencepunkt.
Laserbriller (tilbehør)
Laserbrillerne filtrerer det omgivende lys fra. Derved fremstår laserens lys lysere for øjet.
Hold altid måleværktøjet rent.
Dyp ikke måleværktøjet i vand eller andre væsker.
Tør snavs af med en fugtig, blød klud. Brug ikke rengørings- eller opløsningsmidler.
Rengør især flader ved laserens udgangsåbning regelmæssigt, og vær opmærksom på fnug.
Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com
Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.
Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.
Dansk
Du finder adresser til andre værksteder på:
Måleværktøjer, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Smid ikke måleværktøjer og batterier ud sammen med husholdningsaffaldet!
Gælder kun i EU-lande:
Iht. det europæiske direktiv 2012/19/EU skal kasseret måleværktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.
Svensk
Säkerhetsanvisningar
Mätinstrumentet är lämpligt för mätning inomhus.
Illustrerade komponenter
Du kan också fästa mätinstrumentet med adapterplattan (3) på fästet.
Sikkerhetsanvisninger
a) Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.
Tekniske data
| Krysslinjelaser | Quigo Green |
| Artikkelnummer | 3 603 F63 C02 |
| Rekkevidde minstA) | 12 m |
| NivelleringsnøyaktigkeitB)C) | ±0,6 mm/m |
| Selvnivelleringsområde | ±4° |
| Nivelleringstid | ≤ 6 s |
| Driftstemperatur | -5 °C ... +40 °C |
| Lagringstemperatur | -20 °C ... +70 °C |
| Maks. brukshøyde over referansehøyde | 2000 m |
| Maks. relativ luftfuktigkeit | 90 % |
| Forurensningsgrad i henhold til IEC 61010-1 | 2D) |
| Laserklasse | 2 |
| Lasertype | 500-540 nm, < 5 mW |
| C6 | 5 |
| Divergens | 25 × 5 mrad (360-graders vinkel) |
| Stativfeste | 1/4" |
| Batterier | 2 × 1,5 V LR3 (AAA) |
| Driftstid minstB) | 3 t |
| Vekt i samsvar med EPTA-Procedure 01:2014 |
| - Krysslinjelaser | 0,27 kg |
| - Holder | 0,2 kg |
| Mål (lengde × bredde × høyde) | 65 × 65 × 65 mm |
Måleverktøyet må ikke senkes ned i vann eller andre væsker.
Bosch kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.
Ved alle henvendelser og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: 64878950
Faks: 64878955
Du finner adresser til andre verksteder på:
