NAUDOJIMO INSTRUKCIJA Quigo Green BOSCH

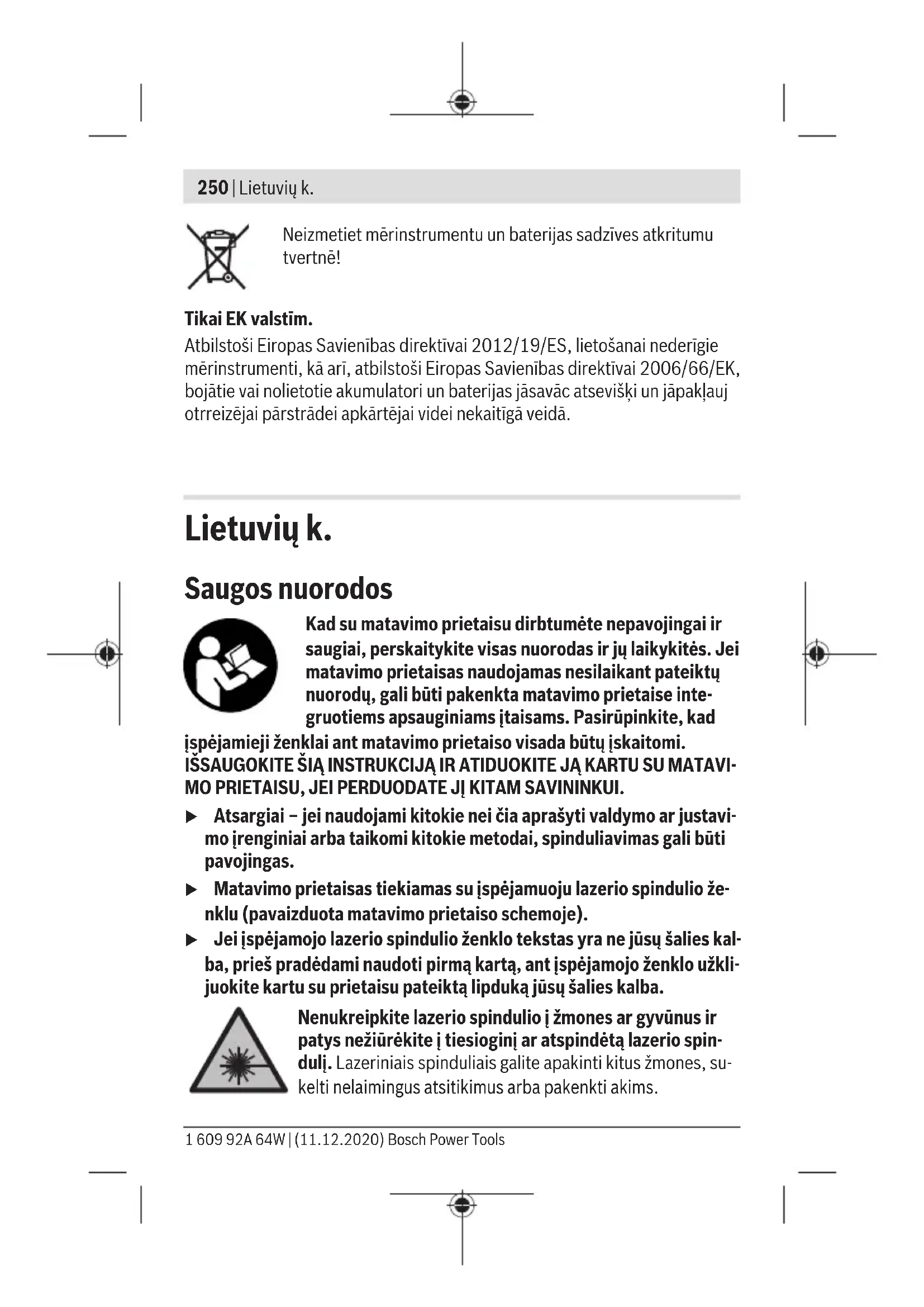

Saugos nuorodos
Kad su matavimo prietaisu dirbtumėte nepavojingai ir saugiai, perskaitykite visas nuorodas ir jų laikykitės. Jei matavimo prietaisas naudojamas nesilaikant pateiktų nuorodų, gali būti pakenkta matavimo prietaise integruotiems apsauginiams įtaisams. Pasirūpinkite, kad
įspėjamieji ženklai ant matavimo prietaiso visada būtų įskaitomi. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ IR ATIDUOKITE JĄ KARTU SU MATAVIMO PRIETAISU, JEI PERDUODATE JĮ KITAM SAVININKUI.

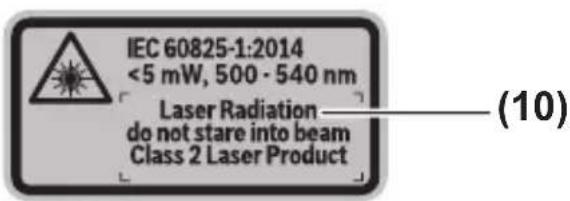

▷ Atsargiai – jei naudojami kitokie nei čia aprašyti valdymo ar justavimo įrenginiai arba taikomi kitokie metodai, spinduliavimas gali būti pavojingas. Matavimo prietaisas tiekiamas su įspėjamuoju lazerio spindulio ženklu (pavaizduota matavimo prietaiso schemoje). ▷ Jei įspėjamojo lazerio spindulio ženklo tekstas yra ne jūsų šalies kalba, prieš pradėdami naudoti pirmą kartą, ant įspėjamojo ženklo užklijuokite kartu su prietaisu pateiktą lipduką jūsų šalies kalba.
Nenukreipkite lazerio spindulio į žmones ar gyvūnus ir patys nežiūrėkite į tiesioginį ar atspindėtą lazerio spindulį. Lazeriniais spinduliais galite apakinti kitus žmones, sukelti nelaimingus atsitikimus arba pakenkti akims.
▷ Jei į akis pateko lazerio spinduliuotė, akis reikia sąmoningai užmerkti ir nedelsiant patraukti galvą iš spindulio kelio. Nedarykite jokių lazerinio įtaiso pakeitimų. Akinių lazeriui matyti (papildoma įranga) nenaudokite kaip apsauginių akinių. Akiniai lazeriui matyti yra skirti geriau identifikuoti lazerio spindulį; jie neapsaugo nuo lazerio spinduliuotės. Akinių lazeriui matyti (papildoma įranga) nenaudokite kaip akinių nuo saulės ar vairuodami transporto priemonę. Akiniai lazeriui matyti neužtikrina visiškos UV apsaugos ir sumažina spalvų atpažinimą. Matavimo prietaisą turi taisyti tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti. ▷ Saugokite, kad vaikai be suaugusiųjų priežiūros nenaudotų lazerinio matavimo prietaiso. Jie netikėtai gali apakinti kitus asmenis arba patys save. Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dulkės arba susikaupę garai.
Magneto nelaikykite arti implantų ir kitokių medicinos prietaisų, pvz., širdies stimuliatorių arba insulino pompų. Magnetas sukuria lauką, kuris gali pakenkti implantų ir medicinos prietaisų veikimui.
Matavimo prietaisą laikykite toliau nuo magnetinių laikmenų ir magneto poveikiui jautrių prietaisų. Dėl magnetų poveikio duomenys gali negrįžtamai dingti.
Gaminio ir savybių aprašas
Prašome atkreipti dėmesį į paveikslėlius priekinėje naudojimo instrukcijos dalyje.
Naudojimas pagal paskirtį
Matavimo prietaisas skirtas horizontalioms ir vertikalioms linijoms nustatyti ir patikrinti.
Matavimo prietaisas skirtas naudoti patalpose.
252 | Lietuvių k.

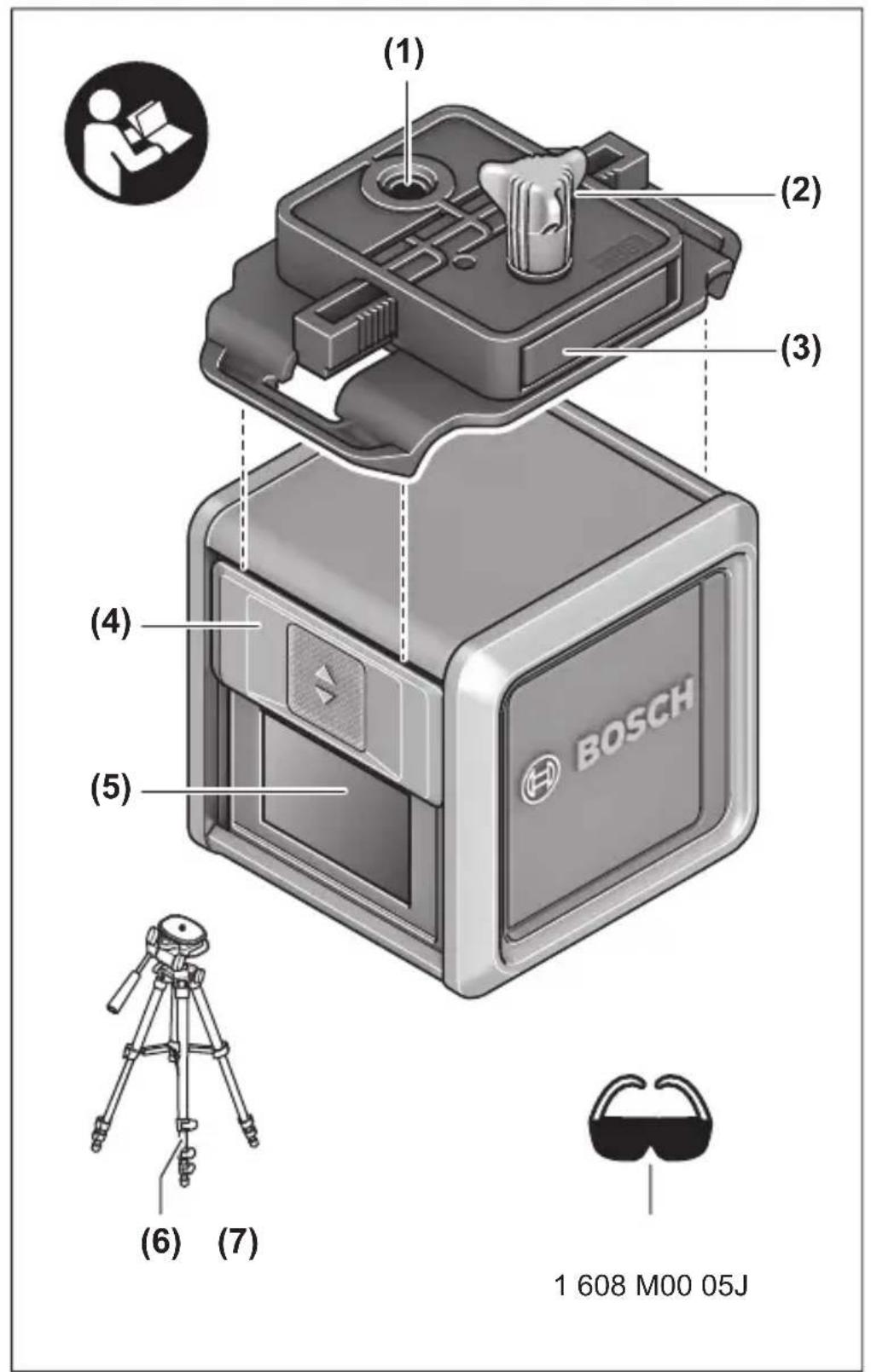

Pavaizduoti prietaiso elementai
Pavaizduotų sudedamųjų dalių numeriai atitinka matavimo prietaiso schemos numerius.
(1) 1/4" plokštės-adapterio įtvaras (2) Plokštės-adapterio tikslaus reguliavimo varžtas (3) Adapterio plokštė (4) Įjungimo-išjungimo jungiklis (5) Lazerio spindulio išėjimo anga (6) Stovas (7) Akiniai lazerio matomumui pagerinti (8) Jungtis tvirtinti prie stovo 1/4" (9) Baterijų skyriaus dangtelis (10) Įspėjamasis lazerio spindulio ženklas (11) Serijos numeris (12) Baterijų skyriaus dangtelio fiksatorius (13) Laikiklio 1/4" varžtas (14) Laikiklio tvirtinimo varžtas (15) Laikiklio tvirtinamasis varžtas (16) Laikiklis
a) Pavaizduoti ar aprašyti priedai į standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.
Techniniai duomenys
| Kryžminić liniju lazerinis nivelyras Quigo Green |
| Gaminio numeris | 3 603 F63 C02 |
| Minimalus veikimo nuotolisA) | 12 m |
| Niveliavimo tikslumasB)C) | ±0,6 mm/m |
| Savaiminio išsilyginimo diapazonas ±4° | |
| Niveliavimo laikas ≤ 6 s | |
| Darbiné temperatūrā -5 °C ... +40 °C | |
| Sandéliavimo temperatūrā -20 °C ... +70 °C | |
Kryžminių linijų lazerinis nivelyras Quigo Green
| Maks. eksploatavimo aukstis virš bazinio
aukšćo | 2000 m |
| Maks. santykinis oro drègnis 90% | |
| Užterštumo laipsnis pagal IEC 61010-1 2 | D) |
| Lazerio klase 2 | |
| Lazerio tipas 500-540 nm, < 5 mW | |
| C6 | 5 |
| Divergencija 25 × 5 mrad (visas kampas) | |
| Sriegis prietaisui prie stovo tvirtinti 1/4" | |
| Baterijos 2 × 1,5 V LR3 (AAA) | |
| Veikimo laikas mažiausiajB) | 3 h |
| Svoris pagal „EPTA-Procedure 01:2014“ | |
| - Kryžminių linijų lazerinis nivelyras 0,27 kg | |
| - Laikiklis 0,2 kg | |
| Matmenys (ilgis × plotis × aukstis) 65 × 65 × 65 mm | |
A) Esant nepalankioms aplinkos sąlygoms (pvz., tiesiogiai šviečiant saulei), veikimo nuotolis gali sumažėti. B) esant 20-25°C C) Nurodytos vertės galioja esant normalioms ir palankioms aplinkos sąlygoms (pvz., nėra vibracijos, nėra rūko, nėra dūmų, nėra tiesioginio saulės spinduliavimo). Po didelių temperatūros svyravimų gali atsirasti tikslumo nuokrypių. D) Atsiranda tik nelaidžių nešvarumų, tačiau galima tikėtis aprasojimo sukelto laikino laidumo.
Firminėje lentelėje esantis gaminio numeris (11) yra skirtas jūsų matavimo prietaisui vienareikšmiškai identifikuoti.
Montavimas
Baterijų įdėjimas/keitimas

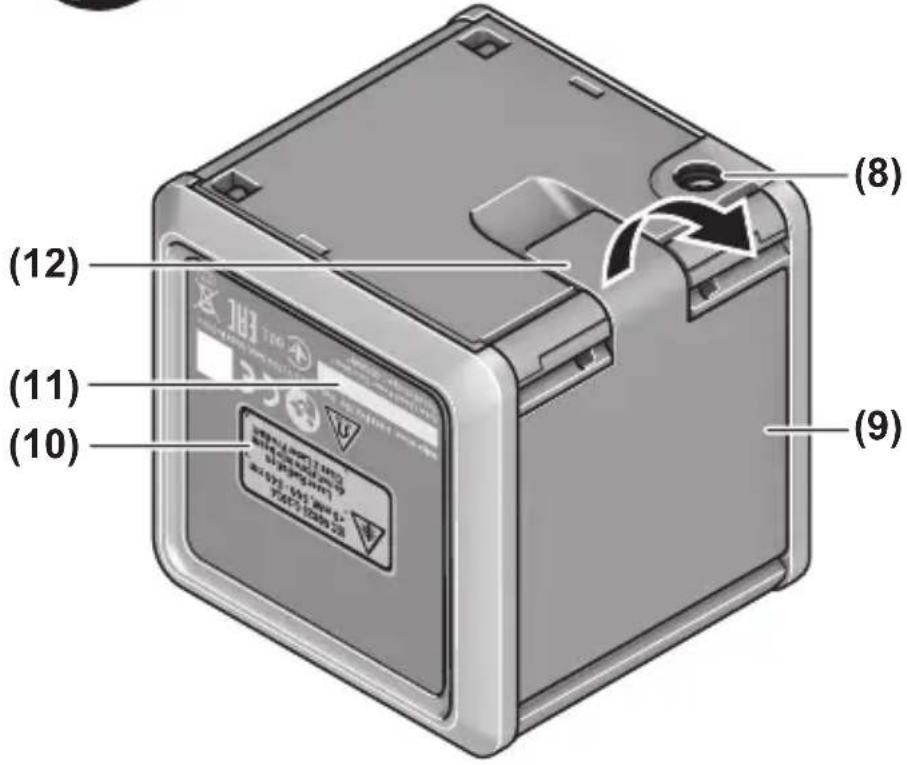

Matavimo prietaisą patariama naudoti su šarminėmis mangano baterijomis. Norėdami atidaryti baterijų skyriaus dangtelį (9), pastumkite fiksatorių (12) rodyklės kryptimi ir nuimkite baterijų skyriaus dangtelį. Įdėkite kartu su prietaisu tiekiamas baterijas.
254 | Lietuvių k.
Įdėdami baterijas atkreipkite dėmesį į baterijų skyriaus viduje nurodytus baterijų polius.
Baterijoms beveik išsikrovus, lazerio linija kelias sekundes greitai mirksi.
Visada kartu pakeiskite visas baterijas. Naudokite tik vieno gamintojo ir vienodos talpos baterijas.
Jei matavimo prietaiso ilgesnį laiką nenaudosite, išimkite iš jo baterijas. Ilgesnį laiką laikant baterijas matavimo prietaise, dėl korozijos jos gali pradėti irti ir savaime išsikrauti.
Naudojimas
Paruošimas naudoti
▷ Saugokite matavimo prietaisą nuo drėgmės ir tiesioginio saulės spindulių poveikio. Matavimo prietaisą saugokite nuo itin aukštos ir žemos temperatūros bei temperatūros svyravimų. Pvz., nepalikite jo ilgesniam laikui automobilyje. Esant didesniems temperatūros svyravimams, prieš įjungdami matavimo prietaisą, palaukite, kol stabilizuosis jo temperatūra. Esant ypač aukštai ir žemai temperatūrai arba temperatūros svyravimams, gali būti pakenkiama matavimo prietaiso tikslumui. Saugokite, kad matavimo prietaisas nebūtų smarkiai sutrenktas ir nenukristų. Pažeidus matavimo prietaisą gali būti pakenkiama tikslumui. Prietaisui nukritus arba jį sutrenkus, patikrinkite lazerio spindulio liniją su žinoma horizontalia ar vertikalia atskaitos linija. ▷ Jei matavimo prietaisą norite transportuoti, jį išjunkite. Prietaisą išjungus svyravimo mazgas užblokuojamas, nes prietaisui labai judant neužblokuotas mazgas gali būti pažeidžiamas.
Įjungimas ir išjungimas
Norėdami matavimo prietaisą įjungti, įjungimo-išjungimo jungiklį (4) pastumkite aukštyn. Matavimo prietaisą įjungus, per spindulio išėjimo angą (5) iškart išeina dvi lazerio linijos.
Norėdami matavimo prietaisą išjungti, įjungimo-išjungimo jungiklį (4) pastumkite žemyn virš išėjimo angos (5).
Nepalikite įjungto matavimo prietaiso be priežiūros, o baigę su prietaisu dirbti, jį išjunkite. Lazerio spindulys gali apakinti kitus žmones.
Automatinio niveliavimo įtaisas
Pastatykite prietaisą ant horizontalaus, tvirto pagrindo arba pritvirtinkite jį ant laikiklio (16) arba stovo (6). Norint dirbti su automatinio niveliavimo įtaisu, matavimo prietaiso apatinė pusė turi būti horizontali, o sriegis prietaisui prie stovo tvirtinti (8) turi būti nukreiptas žemyn. Automatinio niveliavimo įtaisas savaiminio išsilyginimo diapazone ±4° esančius nelygumus išlygina automatiškai. Kai lazerio linijos nustoja mirksėti, niveliavimas yra baigtas.
Jei automatinio niveliavimo atlikti negalima, pvz., matavimo prietaiso apatinė pusė nuo horizontalės nukrypsta daugiau kaip 4° arba matavimo prietaisas laikomas rankoje, tai lazerio linijos nuolat lėtai mirksi, o matavimo prietaisas veikia be automatinio niveliavimo įtaiso. Lazerio linijos lieka įjungtos, abi kryžminės linijos sukuriamos, tačiau jos viena kitos atžvilgiu nebūtinai yra stačiu kampu. Norint užtikrinti, kad lazerio linijos ir toliau būtų stačiu kampu viena kitos atžvilgiu, matavimo prietaisą padėkite statmenai sienos atžvilgiu. Jei veikimo metu matavimo prietaisas sujudinamas arba pakeičiama jo padėtis, jis automatiškai vėl suniveliuojamas. Kad dėl matavimo prietaiso pasislinkimo išvengtumėte klaidų, po kiekvieno niveliavimo patikrinkite horizontalios arba vertikalios lazerio linijos padėtį atskaitos taško atžvilgiu.
Darbo patarimai
Visada žymėkite tik lazerio linijos vidurį. Kintant atstumui lazerio linijos plotis taip pat kinta.

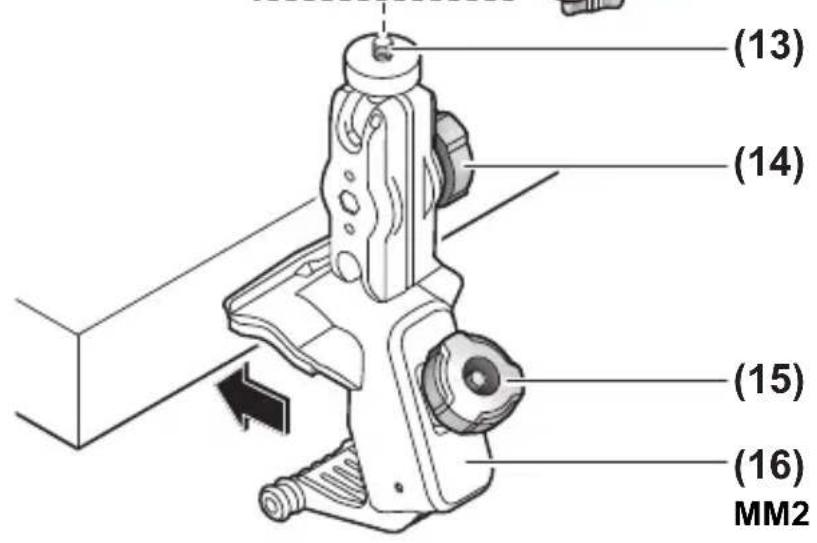

Tvirtinimas laikikliu (žr. A pav.)
Naudodamiesi laikikliu (16), matavimo prietaisą galite pritvirtinti prie įvairių objektų, kurių storis nuo 10 iki 60 mm, pvz., ant vertikalių ar horizontalių lentų ar vamzdžių.
Atlaisvinkite laikiklio tvirtinamąjį varžtą (15), uždėkite laikiklį pageidaujamoje vietoje ir vėl užveržkite tvirtinamąjį varžtą.
Matavimo prietaiso sriegį, skirtą prie stovo tvirtinti (8), įstatykite ant laikiklio 1/4" varžto (13) ir vidutine jėga prisukite prie laikiklio. Matavimo prietaiso nesukite per stipriai, nes galite pažeisti.
Prieš įjungdami matavimo prietaisą, laikiklį apytiksliai išlyginkite. Tuo tikslu atlaisvinkite laikiklio fiksuojamąjį varžtą (14). Matavimo prietaisą horizontalioje padėtyje stumkite į pageidaujamą aukštį (sriegį prietaisui prie stovo tvirtinti (8) nukreipę žemyn). Vėl tvirtai užveržkite fiksuojamąjį varžtą.
Matavimo prietaisą prie laikiklio taip pat galite pritvirtinti naudodami plokštės adapterį (3).
Darbas su stovu (papildoma įranga)
Ant stovo prietaisas stovi stabiliai ir juo galima reguliuoti prietaiso aukštį. Naudodamiesi 1/4" jungtimi tvirtinti prie stovo (8), matavimo prietaisą prisukite prie stovo (6) sriegio arba prie standartinio trikojo stovo. Matavimo prietaisą tvirtai prisukite stovo fiksuojamuoju varžtu.
Prieš jungdami matavimo prietaisą, stovą tiksliai išlyginkite.
Matavimo prietaisą prie stovo taip pat galite pritvirtinti naudodami plokštę-adapterį (3).

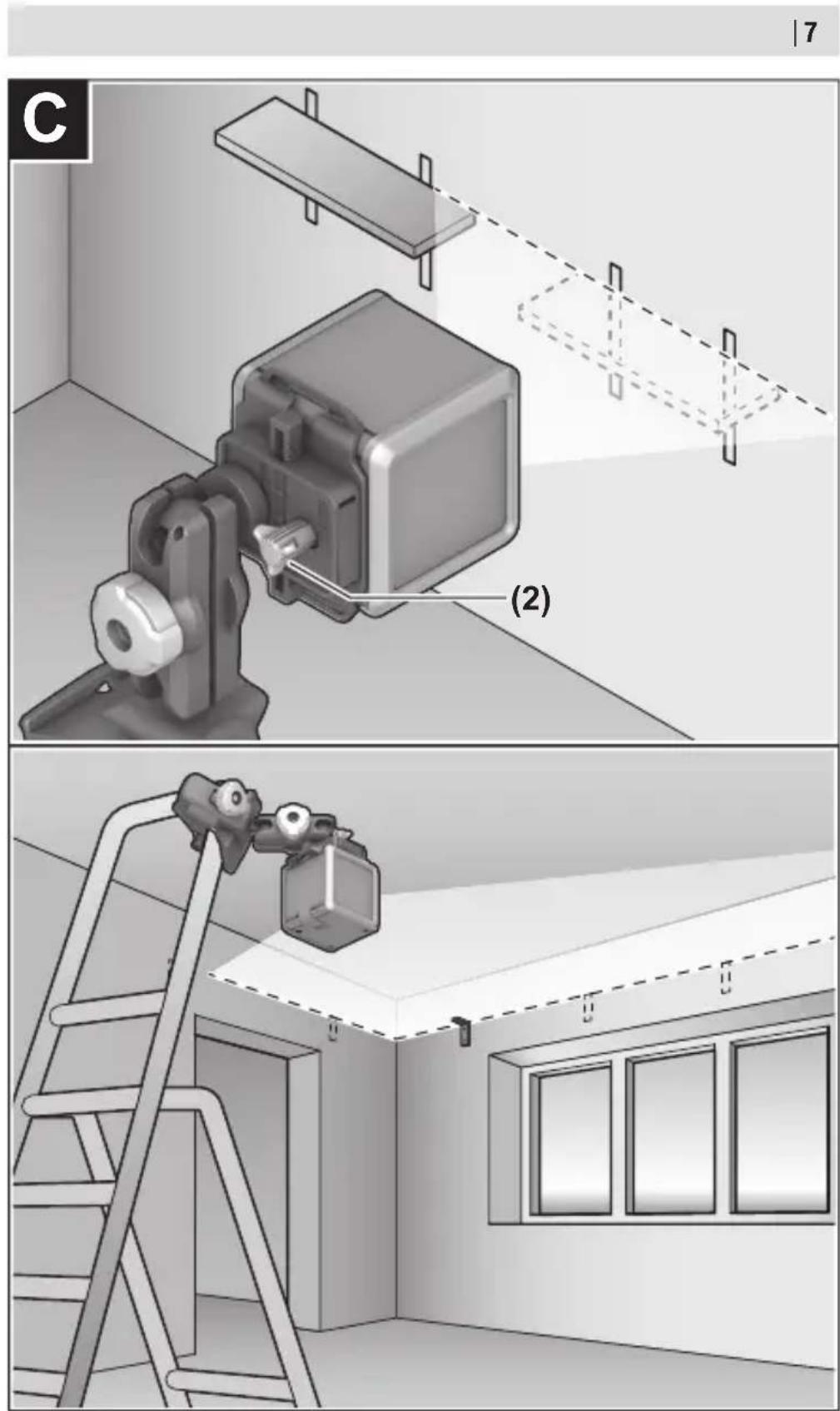

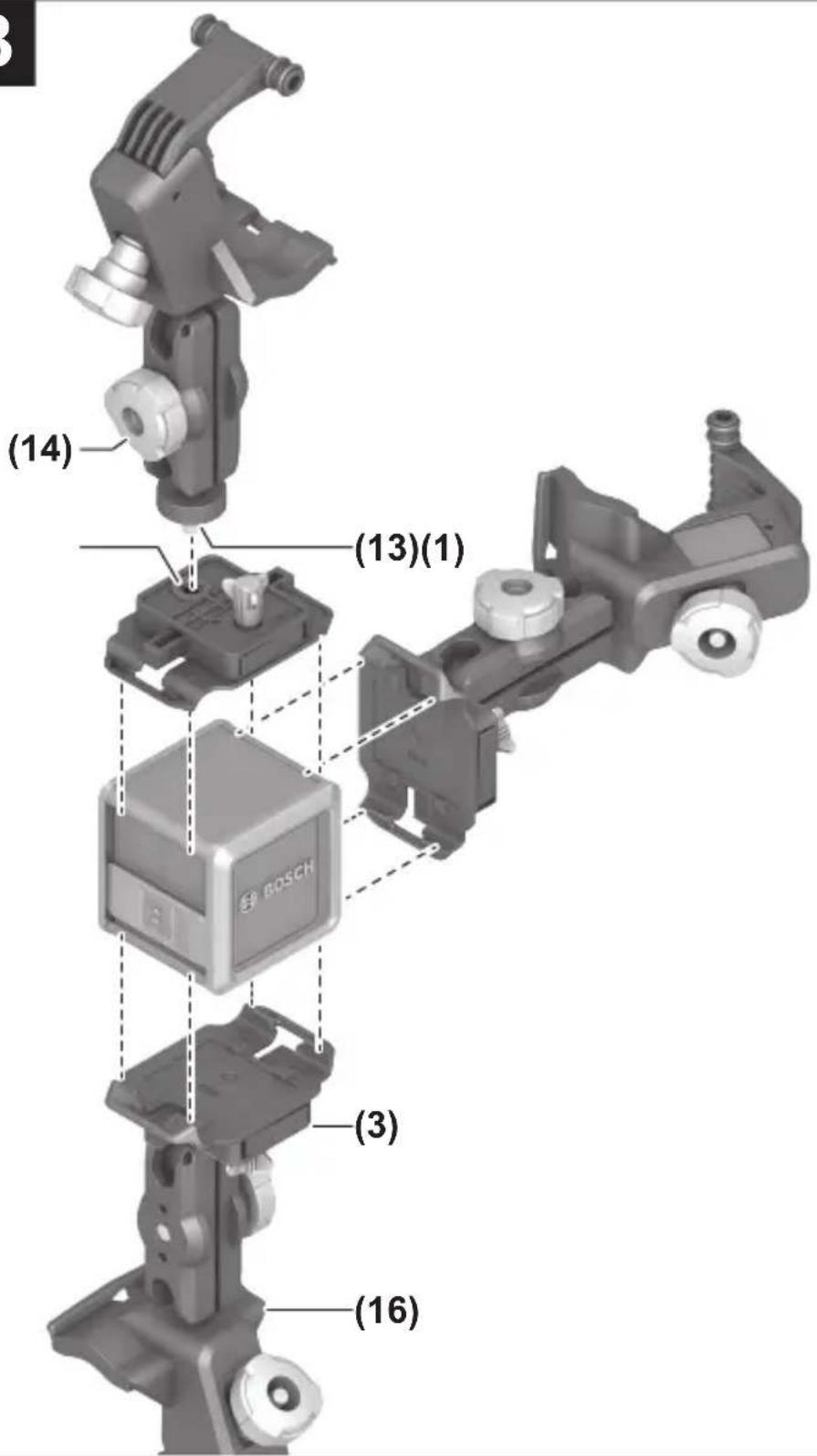

Darbas su plokšte-adapteriu (žr. B-C pav.)
Plokštė-adapteris (3) padeda tiksliau išlyginti matavimo prietaisą atskaitos taške, be to, matavimo prietaisas lengviau uždedamas ir nuimamas.
Plokštę-adapterį (3) galima pritvirtinti prie laikiklio (16) arba stovo (6).
- Laikiklis: plokštės-adapterio 1/4" įtvara (1) uždėkite ant laikiklio varžto (13) ir vidutine jėga prisukite prie laikiklio.
Nuoroda: Jei norite keisti matavimo prietaiso padėtį, atlaisvinkite laikiklio fiksuojamąjį varžtą (14). Jei plokštė-adapteris sukamas neatlaisvinus fiksuojamojo varžto, gali atsilaisvinti plokštė-adapteris ir nukristi matavimo prietaisas.

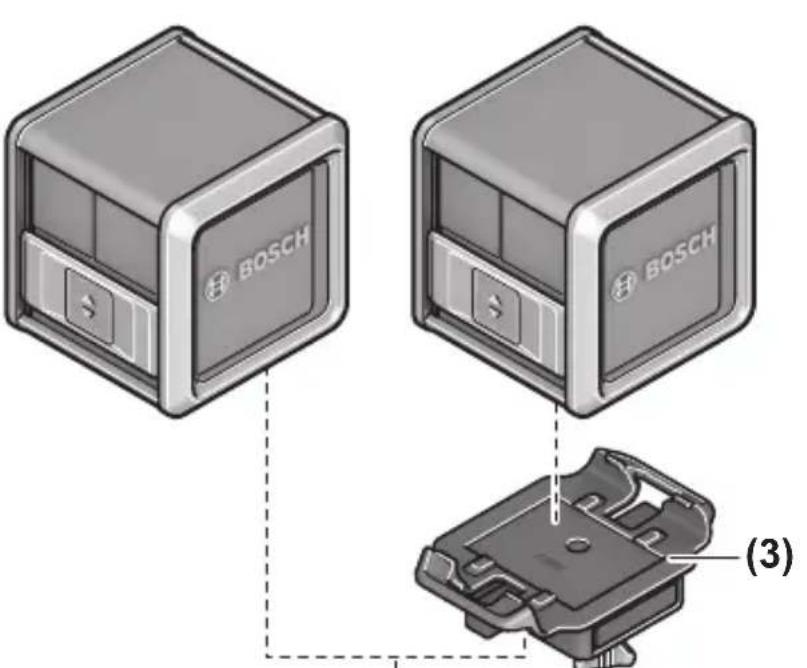

Spauskite matavimo prietaisą prie plokštės-adapterio (3) taip, kad plokštės-adapterio fiksatoriai įsitaisytų į išėmas dviejose matavimo prietaiso pusėse. Plokštę-adapterį galima pritvirtinti apatinėje, užpakalinėje ir viršutinėje matavimo prietaiso pusėje.
Patikrinkite, ar matavimo prietaisas tvirtai įstatytas.
Plokštę-adapterį pritvirtinus užpakalinėje pusėje, matavimo prietaisą galima išlyginti pagal aukštį, o montuojant viršutinėje arba apatinėje pusėje - pagal šoną. Norėdami išlyginti lazerio liniją tam tikrame atskaitos taške, sukite plokštės-adapterio tikslaus reguliavimo varžtą (2).
Akiniai lazerio matomumui pagerinti išfiltruoja aplinkos šviesą. Todėl lazerio šviesa tampa akiai aiškiau matoma.
Priežiūra ir servisas
Priežiūra ir valymas
Matavimo prietaisas visuomet turi būti švarus.
Nepanardinkite matavimo prietaiso į vandenį ir kitokius skysčius.
Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Nenaudokite valymo priemonių ir tirpiklių.
Paviršius ties lazerio spindulio išėjimo anga valykite reguliariai. Atkreipkite dėmesį, kad po valymo neliktų prilipusių siūlelių.
Klientų aptarnavimo skyrius ir konsultavimo tarnyba
Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Išsamius brėžinius ir informaciją apie atsargines dalis rasite interneto puslapyje:
Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.
Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firmos lentelėje.
Lietuva
Bosch įrankių servisas
Informacijos tarnyba: (037) 713350
Įrankių remontas: (037) 713352
Faksas: (037) 713354
El. paštas: service-pt@lv.bosch.com
Kitus techninės priežiūros skyriaus adresus rasite čia:
Matavimo prietaisai, papildoma įranga ir pakuotė turi būti surenkami ir perdirbami aplinkai nekenksmingu būdu.
Matavimo prietaisų ir baterijų nemeskite į buitinių atliekų konteinerį!
258 | Lietuvių k.
Tik ES šalims:
Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami matavimo prietaisai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.
