Vrsta izdelka	Sesalnik za vodo in prah
Znamka	Bosch
Model	GAS 35 L SFC+ Professional
Klasifikacija filtriranja	L (skladno z IEC/EN 60335-2-69)
Nazivna moč	1200 W
Frekvenca	50‑60 Hz
Bruto prostornina posode	35 L
Neto prostornina (tekočine)	19 L
Prostornina vrečke za prah	19 L
Največji podtlak (sesalnik)	230 hPa
Največji pretok	129,6 m³/h (sesalnik) / 266,4 m³/h (turbina)
Največja sesalna moč	1380 W
Aktivna površina filtra	0,615 m²
Teža	11,6 kg
Stopnja zaščite	IPX4
Raven hrupa	70 dB(A)
Čiščenje filtra	Polavtomatsko (SFC+)
Samodejni vklop/izklop	Da, prek priključenega električnega orodja
Združljivost z L-BOXX	Da, do 15 kg
Priloženi dodatki	Sesalna cev, talna šoba, ravna šoba, sesalni adapter, vrečka za enkratno uporabo, ploski nagubani filter
Vzdrževanje	Redno čistite filter, senzorje nivoja, izpraznite posodo
Varnost	Samodejni izklop pri najvišjem nivoju tekočine, zaščita IPX4

Pogosto zastavljena vprašanja - GAS 35 L SFC+ Professional BOSCH

Kako uporabljati polavtomatsko čiščenje filtra (SFC+)?

Za sprožitev čiščenja zamašite konec sesalne cevi z dlanjo ali, če je modul SFC+ nameščen, potisnite sprožilec (33) navzdol za približno 10 sekund. Polavtomatsko čiščenje obrne smer zračnega toka, da odstrani nabrani prah z nagubanega filtra.

Kako sesati tekočine s tem sesalnikom?

Odstranite vrečko za enkratno uporabo, če je prisotna, namestite tesnilne ustnice na talno šobo in izklopite čiščenje SFC+ (stikalo v položaj 0). Sesalnik se samodejno ustavi, ko je dosežena najvišja raven. Pri neprevodnih tekočinah spremljajte nivo ročno.

Kakšen je razred filtriranja in kaj pomeni?

Sesalnik je razreda filtriranja L v skladu z IEC/EN 60335-2-69, namenjen suhemu sesanju zdravju škodljivih prahov z mejno vrednostjo izpostavljenosti nad 1 mg/m³. Zahteva vzdrževanje s strani usposobljenega strokovnjaka.

Kako zamenjati vrečko za prah?

Odprite zaponke, odstranite zgornji del sesalnika, sprostite polno vrečko iz prirobnice, zaprite jo z lepilnim trakom in zavežite vozel. Vstavite novo vrečko in pazite, da se dobro prilega posodi, nato namestite zgornji del nazaj in zaklenite zaponke.

Kaj storiti, če se sesalna moč zmanjša?

Preverite, ali so šoba, cev, sesalna cev ali ploski nagubani filter zamašeni. Zamenjajte vrečko za enkratno uporabo ali vrečko za prah, če je polna. Prepričajte se, da je pokrov filtra pravilno nameščen in da je zgornji del dobro zaklenjen.

Ali lahko sesalnik uporabljam z električnim orodjem?

Da, zahvaljujoč električni vtičnici (3) z ozemljitvijo. Priključite orodje, nastavite izbirnik na simbol samodejnega vklopa/izklopa. Sesalnik se zažene z orodjem in se ustavi 15 sekund po njegovem izklopu, da posesal ostanke prahu.

Kako vzdrževati senzorje nivoja?

Redno čistite senzorje nivoja (35) z mehko krpo, da preprečite okvare. Odprite zaponke, odstranite zgornji del, očistite senzorje, nato vse vrnite na svoje mesto.

Kako shraniti in prenašati sesalnik?

Navijte kabel okoli držala za kabel, pospravite dodatke v njihova držala, navijte sesalno cev okoli zgornjega dela skozi držalo. Za prevoz izpraznite vrečko ali posodo in nosite sesalnik za ročaj (6). Shranite ga v suhem prostoru.

Kateri dodatki so na voljo za ta sesalnik?

Na voljo so dodatki, kot so filtrske vrečke iz papirja ali netkanega blaga, vrečke za tekočine, vrečke za enkratno uporabo (PE) in antistatične cevi. Reference so navedene v navodilih: na primer papirnata filtrska vrečka (2 607 432 035).

Kako izvesti letno vzdrževanje?

Tehnični pregled mora opraviti proizvajalec ali usposobljena oseba vsaj enkrat letno. Vključuje preverjanje stanja filtra, tesnjenja in delovanja krmilne naprave. Med vzdrževalnimi deli nosite masko proti prahu.

NAVODILA ZA UPORABO GAS 35 L SFC+ Professional BOSCH

Pred branjem preberite vsa varnostna opozorila in vsa navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči električni udar, požar

Mokri/suhi sesalnik GAS 35 L SFC+

Broj articla	3 601 JC3 0..
Nominalna ulazna snaga W 1200
Frekvencija Hz 50-60
Zapremina rezervaora (bruto) I 35

Usisivač za mokro i suvo usisavanje GAS 35 L SFC+
Neto zapremina (tečnost) | 19
Zapremina vrećice za prašinu | 19
Maks. potpritsakA)
- Usisivač hPa 230
- Turbina hPa 254
Maks. količina protokaA)
- Usisivač l/s		36
	m3/s	0,036
	m3/h	129,6
-Turbina l/s		74
	m3/s	0,074
	m3/h	266,4
Maks. snaga usisavanja W 1380
Povrsina nabranog filtera m2 0,615
Klasa prašine L
TežinaB)	kg 11,6
Klasa zašite /I		⊕
Vrsta zašite usisivača IPX4
Vrsta zašite, mrežni utikač		IP55
Švajcarska

A) Izmerjeno s sesalno cevjo premera 35 mm, dolžine 3 m. B) Teža brez vode, brez priključka na omrežje in brez omrežnega vtiča. C) Podatki veljajo za nazivne napetosti [U] od 230 V. Pri napetostih, ki odstopajo, in pri izvedbah, specifičnih za posamezne države, se ti podatki lahko razlikujejo.

Vrednosti se lahko razlikujejo glede na izdelek ter so odvisne od pogojev uporabe in okolja. Dodatne informacije najdete na spletni strani www.bosch-professional.com/wac.

Nominalni napon	Maksimalnasnaga	Minimalna snaga
230 V	2200 W	100 W
Podatak o maksimalno dozvoljenoj snazi priključka prključenogelektrícnog alata.Kod drugih modela u zavisnosti od zemljme要去 doći do odstupanja oovih vrednosti.Molimo obratite pažnju na podatke na utićniciusisivača.
Informatije o buci/vibracijama
Vrednosti emisiJE buke utvrdene u skladu sa EN 60335-2-69.Pod A klasifikovan nivo zvučnog pritiska usisivača tipićno iznosi 70 dB(A). Nesigurnost K = 3 dB.Nivo buke prilikom rada要去 de prekorači navedene vrednosti. Nosite zašituza sluh!
Ukupne vrednosti vibracija a(h)(vektorski zbir tri pracva)i nesigurnost K utvrdeni u skladu sa EN 60335-2-69.a<2,5m/s2,K=1,5m/s2.

Montaža

Pred vzdrževanjem ali čiščenjem sesalnika, pred nastavitvami naprave, pred zamenjavo delov pribora ali pred odlaganjem sesalnika izvlecite omrežni vtič iz vtičnice. Ta previdnostni ukrep preprečuje nenamerni zagon sesalnika.

Namestite držalo za sesalno cev (glejte sliko A)

Potisnite držalo za sesalno cev od zgoraj trdno v predvideno odprtino (30), dokler se ne zaskoči.

Namestite sesalno cev (glejte sliko B)

Sesalno cev (21) namestite na priključek za cev (2) in jo zavrtite do omejila v smeri urinega kazalca.

Opomba: Pri sesanju zaradi trenja prahu v sesalni cevi in priboru nastane elektrostatični naboj, ki ga uporabnik lahko občuti kot statično razelektritev (odvisno od vplivov okolja in telesnega dojemanja). Na splošno Bosch priporoča uporabo antistatične sesalne cevi (pribor) pri sesanju finega prahu in suhih materialov.

Montaža pribora za sesanje

Sesalna cev (21) in modul SFC+ (20) sta opremljena s sistemom Clip in ju je mogoče priključiti na pribor za sesanje (sesalni adapter (19), ukrivljena šoba (22)).

Montaža sesalnega adapterja (glejte sliko C)

• Priključite modul SFC+ (20) na sesalno cev (21), dokler slišno ne zaskočita oba pritisna gumba (31) sesalne cevi. Nato priključite sesalni adapter (19) na modul SFC+ (20), dokler ne zaskočita oba potisna gumba (31) modula SFC+. Za demontažo pritisnite pritisna gumba (31) navznoter in komponenti ločite.

Delovni koraki pred mokrim sesanjem

Po potrebi odstranite vrečo za odstranjevanje (23) ali vrečko za prah. Opomba: Za lažje odstranjevanje odpadkov pri sesanju mešanice vode in zraka uporabite mokri filter (pribor), ki ločuje tekočino od trdnih snovi. - Namestite gumijasto tesnilo (26) v šobo za tla (28). (Glejte „Namestitev gumijastega tesnila (mokro sesanje) (glejte sliko F), stran 184) - Izklopite polavtomatsko čiščenje filtra (SFC+) (glejte „Polavtomatsko čiščenje filtra (glejte sliko I)“, stran 185)

Sesanje tekočin

• Za vklop sesalnika obrnite stikalo za izbiro načina delovanja (5) na simbol „Sesanje“. Sesalnik je opremljen s senzorji za nivo polnjenja (35). Ko je dosežena največja višina polnjenja, se sesalnik izklopi.

Stikalo za izbiro načina delovanja (5) postavite na simbol „Izklop“.

Opomba: Pri sesanju neprevodnih tekočin (na primer emulzij za vrtanje, olj in masti) se sesalnik ne izklopi pri polnem rezervoarju. Nivo polnjenja je treba redno preverjati in rezervoar pravočasno izprazniti.

Za izklop sesalnika postavite stikalo za izbiro načina delovanja (5) na simbol „Izklop“. - Izpraznite rezervoar (1). Po mokrem sesanju, da preprečite nastanek plesni: - Odstranite ravni preklopni filter (24) in ga pustite, da se dobro posuši. - Odstranite zgornji del sesalnika (8), odprite pokrov filtra (34) in pustite, da se oba dobro posušita.

Polavtomatsko čiščenje filtra (glejte sliko I)

Najpozneje, ko sesalna moč ni več zadostna, je treba aktivirati čiščenje filtra.

Pogostost čiščenja filtra je odvisna od vrste in količine prahu. Ob redni uporabi ostane največji sesalni učinek dlje ohranjen.

Pri polavtomatskem čiščenju filtra (SFC+) se s preusmeritvijo zračnega toka očistijo lamele filtra usedlin prahu.

Površinsko umazan naguban filter je popolnoma funkcionalen. Ročno čiščenje ravnega nagubanega filtra s trkanjem ali izpihovanjem ni potrebno in lahko celo poškoduje filter.

Opomba: Polavtomatsko čiščenje filtra je tovarniško aktivirano (stikalo SFC+ (18) v položaju I).

• SFC+ Aktiviranje čiščenja filtra

Z roko zaprite odprtino šobe ali sesalne cevi. ali pri nameščenem modulu SFC+ (20):

Pritiskajte okidač (33) približno 10 sekund navzdol.

• SFC+ Deaktiviranje

Potisnite SFC+ preklopnik (18) naprej (položaj 0).

• SFC+ Aktiviranje

Potisnite SFC+ preklopnik (18) nazaj (položaj I).

Vzdrževanje in servis

Vzdrževanje in čiščenje

Pred začetkom vzdrževanja ali čiščenja sesalnika, pred nastavljanjem naprave, menjavo delov pribora ali preden sesalnik pustite brez nadzora, izvlecite omrežni vtič iz vtičnice. Ta previdnostni ukrep preprečuje nenameren zagon sesalnika. Sesalnik in prezračevalne odprtine vzdržujte čiste, da bodo delovali dobro in varno. Pri vzdrževanju in čiščenju sesalnika nosite masko za zaščito pred prahom.

Če je potrebna zamenjava priključnega kabla, jo mora izvesti Bosch ali pooblaščeni servis za Bosch električna orodja, da se izognete ogrožanju varnosti.

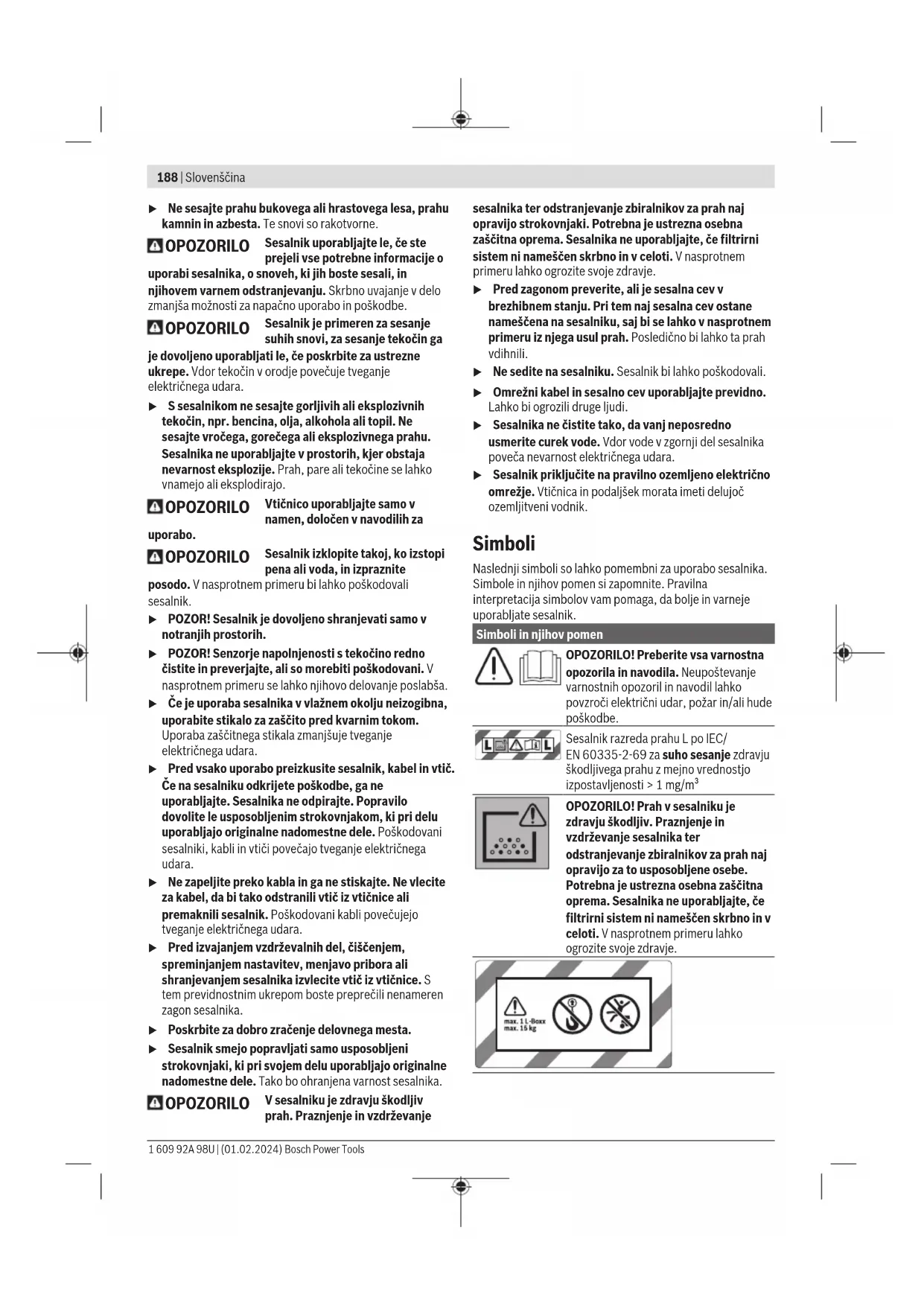

Preberite vsa varnostna opozorila in

navodila. Neupoštevanje varnostnih napotkov in navodil lahko povzroči električni udar, požar in/ali hude poškodbe.

Vsa opozorila in napotke shranite za prihodnjo uporabo.

Tega sesalnika ne smejo uporabljati otroci in osebe z omejenimi telesnimi, čutnimi ali duševnimi sposobnostmi oz. pomanjkljivimi izkušnjami in pomanjkljivim znanjem. V nasprotnem primeru obstaja nevarnost napačne uporabe in poškodb.

Nadzirajte otroke. Poskrbite, da se otroci ne bodo igrali s sesalnikom.

Upoštevajte vse varnostne predpise v zvezi z materiali, ki jih sesate.

Ne sesajte prahu bukovega ali hrastovega lesa, prahu kamnin in azbesta. Te snovi so rakotvorne.

OPOZORILO

Sesalnik uporabljajte le, če ste prejeli vse potrebne informacije o

uporabi sesalnika, o snoveh, ki jih boste sesali, in njihovem varnem odstranjevanju. Skrbno uvajanje v delo zmanjša možnosti za napačno uporabo in poškodbe.

OPOZORILO

Sesalnik je primeren za sesanje suhih snovi, za sesanje tekočin ga

je dovoljeno uporabljati le, če poskrbite za ustrezne ukrepe. Vdor tekočin v orodje povečuje tveganje električnega udara.

S sesalnikom ne sesajte gorljivih ali eksplozivnih tekočin, npr. bencina, olja, alkohola ali topil. Ne sesajte vročega, gorečega ali eksplozivnega prahu. Sesalnika ne uporabljajte v prostorih, kjer obstaja nevarnost eksplozije. Prah, pare ali tekočine se lahko vnamejo ali eksplodirajo.

OPOZORILO

Vtičnico uporabljajte samo v namen, določen v navodilih za

uporabo.

OPOZORILO

Sesalnik izklopite takoj, ko izstopi pena ali voda, in izpraznite

posodo. V nasprotnem primeru bi lahko poškodovali sesalnik.

POZOR! Sesalnik je dovoljeno shranjevati samo v notranjih prostorih. POZOR! Senzorje napolnjenosti tekočino redno čistite in preverjajte, ali so morebiti poškodovani. V nasprotnem primeru se lahko njihovo delovanje poslabša. ▷ Če je uporaba sesalnika v vlažnem okolju neizogibna, uporabite stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara. Pred vsako uporabo preizkusite sesalnik, kabel in vtič. Če na sesalniku odkrijete poškodbe, ga ne uporabljajte. Sesalnika ne odpirajte. Popravilo dovolite le usposobljenim strokovnjakom, ki pri delu uporabljajo originalne nadomestne dele. Poškodovani sesalniki, kabli in vtiči povečajo tveganje električnega udara. Ne zapeljite preko kabla in ga ne stiskajte. Ne vlecite za kabel, da bi tako odstranili vtič iz vtičnice ali premaknili sesalnik. Poškodovani kabli povečujejo tveganje električnega udara. Pred izvajanjem vzdrževalnih del, čiščenjem, spreminjanjem nastavitev, menjavo pribora ali shranjevanjem sesalnika izvlecite vtič iz vtičnice. S tem previdnostnim ukrepom boste preprečili nenameren zagon sesalnika. Poskrbite za dobro zračenje delovnega mesta. Sesalnik smejo popravljati samo usposobljeni strokovnjaki, ki pri svojem delu uporabljajo originalne nadomestne dele. Tako bo ohranjena varnost sesalnika.

OPOZORILO

V sesalniku je zdravju škodljiv prah. Praznjenje in vzdrževanje

sesalnika ter odstranjevanje zbiralnikov za prah naj opravijo strokovnjaki. Potrebna je ustrezna osebna zaščitna oprema. Sesalnika ne uporabljajte, če filtrirni sistem ni nameščen skrbno in v celoti. V nasprotnem primeru lahko ogrozite svoje zdravje.

Pred zagonom preverite, ali je sesalna cev v brezhibnem stanju. Pri tem naj sesalna cev ostane nameščena na sesalniku, saj bi se lahko v nasprotnem primeru iz njega usul prah. Posledično bi lahko ta prah vdihnili. Ne sedite na sesalniku. Sesalnik bi lahko poškodovali. - Omrežni kabel in sesalno cev uporabljajte previdno. Lahko bi ogrozili druge ljudi. Sesalnika ne čistite tako, da vanj neposredno usmerite curek vode. Vdor vode v zgornji del sesalnika poveča nevarnost električnega udara. Sesalnik priključite na pravilno ozemljeno električno omrežje. Vtičnica in podaljšek morata imeti delujoč ozemljitveni vodnik.

Simboli

Naslednji simboli so lahko pomembni za uporabo sesalnika. Simbole in njihov pomen si zapomnite. Pravilna interpretacija simbolov vam pomaga, da bolje in varneje uporabljate sesalnik.

Simboli in njihov pomen

OPOZORILO! Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe.

Sesalnik razreda prahu L po IEC/EN 60335-2-69 za suho sesanje zdravju škodljivega prahu z mejno izpostavljenostjo >1mg / m³

OPOZORILO! Prah v sesalniku je zdravju škodljiv. Praznjenje in vzdrževanje sesalnika ter odstranjevanje zbiralnikov za prah naj opravijo za to usposobljene osebe. Potrebna je ustrezna osebna zaščitna oprema. Sesalnika ne uporabljajte, če filtrirni sistem ni nameščen skrbno in v celoti. V nasprotnem primeru lahko ogrozite svoje zdravje.

Simboli in njihov pomen

max. 1L-Box max. 15 kg

Namestite samo en L-BOXX.

Teža L-BOXX skupaj z vsebino ne sme presegati 15 kg.

Sesalnika ne obesajte na tovorni kavelj (npr. pri transportu). Sesalnika ni mogoče obesiti. Obstaja nevarnost poškodb in materialne škode.

Ne sedite, plezajte ali stopajte na sesalnik. Sesalnik se lahko prevrne in poškoduje. Obstaja nevarnost poškodb.

Samodejni vklop/izklop

Sesanje prahu, ki nastane med uporabo električnih orodij

Sesalnik se samodejno vklopi in s časovnim zamikom ponovno izklopi

Izklop

Sesanje

Sesanje nabranega prahu

SFC+

SFC+

Polsamodejno čiščenje filtra

(SFC+ = Semi Automatic Filter Cleaning Plus)

Podatki o dovoljeni priključni moči priključenega električnega orodja (odvisno od države)

Opis izdelka in njegovega delovanja

Upoštevajte slike na začetku navodil za uporabo.

Namenska uporaba

Sesalnik je namenjen zbiranju, odsesavanju, vsesavanju in odstranjevanju nevnetljivega suhega prahu, nevnetljivih tekočin ter mešanice vode in zraka. Sesalnik je prašnotehnično pregledan in ustreza razredu L. Primeren je za visoke obremenitve pri profesionalni uporabi, npr. v obrti, industriji in delavnicah.

Sesalnike razreda L po IEC/EN 60335-2-69 je dovoljeno uporabljati samo za sesanje in odsesavanje zdravju škodljivega prahu z mejno vrednostjo izpostavljenosti >1mg / m³

Sesalnik uporabljajte samo, če poznate vse njegove funkcije, če lahko funkcije uporabljate brez omejitev ali če ste prejeli ustrezna navodila za uporabo.

Vtičnica se lahko med delovanjem uporablja samo v suhem okolju.

Komponente na sliki

Oštevilčenje komponent na sliki se nanaša na predstavitev sesalnika na straneh z grafičnimi prikazi.

(1) Posoda (2) Vpetje gibke cevi (3) Vtičnica za električno orodje (4) Držalo za gibko sesalno cev (5) Stikalo za izbiro načina delovanja (6) Nosilni ročaj (7) Vpetje za L-BOXX (8) Zgornji del sesalnika (9) Zapiralo zgornjega dela sesalnika (10) Zadnje kolesce (11) Zavora za sprednje kolesce (12) Sprednje kolesce (13) Držalo kabla (14) Zapiralo pokrova filtra (15) Držalo za sesalne cevi (16) Držalo za šobo za fuge/kolenasto šobo (17) Držalo za šobo za tla (18) Stikalo SFC+ (19) Adapter za odsesavanje (20) Modul SFC+ (21) Gibka sesalna cev (22) Kolenasta šoba (23) Vrečka za odpad (24) Ploski nagubani filter (celuloza) (25) Šoba za fuge (26) Gumijasti nastavek (27) Ravna krtača (28) Šoba za tla (29) Sesalna cev (30) Vpetje za držalo za gibko sesalno cev (31) Pritisni gumb (32) Odprtina za vdorni zrak (33) Sprožilec za čiščenje filtra (34) Pokrov filtra (35) Senzorji napolnjenosti

Tehnični podatki

Sesalnik za mokro/suho sesanje GAS 35 L SFC+

Kataloška številka

3601JC30..

190 | Slovenščina

Sesalnik za mokro/suho sesanje GAS 35 L SFC+
Nazivna moć W 1200
Frekvenca Hz 50-60
Prostornina zbiralnika (bruto) I 35
Neto prostornina (tekočina) I 19
Prostornina vrečke za prahl I 19
Največji podtlakA)
- Sesalnik hPa 230
- Turbina hPa 254
Najv. pretokA)
- Sesalnik l/s		36
	m³/s	0,036
	m³/h	129,6
- Turbina l/s		74
	m³/s	0,074
	m³/h	266,4
Najv. sesalna moć W 1380
Povrsina nagubanega filtra	m²	0,615
Razred prahu		L
TežaB)	kg	11,6
Razred zašcite		⊕/I
Vrsta zašcite za sesalnik		IPX4
Vrsta zašcite omrežnegа vtiča za Švico		IP55

A) izmerjeno z gibko sesalno cevjo s premerom 35 mm in dolžino 3 m B) Teža brez omrežnega kabla in vtiča Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe varirajo. Vrednosti se lahko razlikujejo glede na izdelek in so odvisne od pogojev uporabe in okoljskih pogojev. Več informacij je na voljo na spletni strani www.bosch-professional.com/wac.

Samodejni vklop/izklop
Nazivna napetost	Največja moč	Najmanjiša moč
230 V 2200 W	100 W

Podatki o dovoljeni priključni moči priključenega električnega orodja. Pri drugih modelih, ki se razlikujejo glede na državo, se lahko te vrednosti razlikujejo. Upoštevajte navedbe na vtičnici sesalnika.

Podatki o hrupu/tresljajih

Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN 60335-2-69.

A-vrednotena raven zvočnega tlaka za sesalnike običajno znaša 70 dB(A). Negotovost K = 3 dB. Raven hrupa pri delu lahko preseže navedene vrednosti. Uporabite zaščito za sluh!

Skupne vrednosti tresljajev a (vektorska vsota treh smeri) in negotovost K so določene v skladu s standardom EN 60335-2-69:

a_h < 2,5m / s², K = 1,5m / s².

Namestitev

Pred izvajanjem vzdrževalnih del, čiščenjem, spreminjanjem nastavitev, menjavo pribora ali shranjevanjem sesalnika izvlecite vtič iz vtičnice. S tem previdnostnim ukrepom boste preprečili nenameren zagon sesalnika.

Montaža držala za gibko sesalno cev (glejte sliko A)

• Držalo (4) za gibko sesalno cev potisnite trdno od zgoraj v za to predvidena vpetja (30), dokler se ne zaskočijo.

Namestitev gibke sesalne cevi (glejte sliko B)

Gibko sesalno cev (21) vstavite v vpetje za gibko sesalno cev (2) in jo zavrtite v desno do prislona.

Opozorilo: pri sesanju zaradi trenja prahu v gibki sesalni cevi in priboru nastane elektrostatični naboj, ki ga lahko uporabnik občuti kot statično razelektritev (odvisno od okoljskih vplivov in občutljivosti telesa).

Podjetje Bosch priporoča uporabo antistatične sesalne cevi (pribor) za sesanje finih delcev in suhih materialov.

Namestitev sesalnega pribora

Gibka sesalna cev (21) in modul SFC+ (20) sta opremljena s sistemom sponke, s katerim lahko priključite sesalni pribor (adapter za odsesavanje (19), kolenasta šoba (22)).

Namestitev odsesovalnega nastavka (glejte sliko C)

Modul SFC+ (20) na gibko sesalno cev (21) namestite tako, da se pritisna gumba (31) gibke sesalne cevi slišno zaskočita. Nato adapter za odsesavanje (19) na modul SFC+ (20) namestite tako, da se pritisna gumba (31) modula SFC+ slišno zaskočita. Za odstranitev pritisnite gumba (31) in sestavne dele povlecite drug z drugega.

Namestitev sob in cevi (glejte sliko D)

Kolenasto sobo (22) na gibko sesalno cev (21) namestite tako, da se pritisna gumba (31) gibke sesalne cevi slišno zaskočita. Nato na kolenasto sobo (22) močno namestite zelen sesalni pribor (sobo za tla, sobo za fuge, sesalno cev itd.). Za odstranitev pritisnite gumba (31) in sestavne dele povlecite drug z drugega.

Namestitev/odstranjevanje vrečke za odpad ali vrečke za prah (suho sesanje) (glejte slike E1-E2)

Za suho sesanje lahko vrečko za odpad (23) ali vrečko za prah (pribor) vstavite v zbiralnik (1). Na ta način je odstranjevanje prahu lažje.

Opozorilo: če uporabljate papirnato filtrsko vrečko, morate izklopiti polsamodejno čiščenje filtra (SFC+), če pa uporabljate filtrsko vrečko iz koprene, pa izklop (glejte

"Polsamodejno čiščenje filtra (glejte sliko I)", stran 192) priporočamo.

Vstavljanje vrečke za odpad

• Odprite zapirali (9) in odstranite zgornji del sesalnika (8). Vrečko za odpad (23) namestite tako, da je z odprtino za polnjenje navzgor vstavite v zbiralnik (1).
• Povlecite odprtino za polnjenje preko priključne prirobnice sesalnika v poglobljen del priključne prirobnice.
• Prepričajte se, da se vrečka za odpad (23) v celoti prilega notranjim stenam zbiralnika (1).
• Preostanek vrečke za odpad (23) namestite čez rob zbiralnika (1).
• Namestite zgornji del sesalnika (8) in zaprite zapirali (9).

Odstranjevanje in zapiranje vrečke za odpad

• Odprite zapirali (9) in odstranite zgornji del sesalnika (8).
• Polno vrečko za odpad (23) snemite s priključne prirobnice v smeri nazaj. Vrečko za odpad (23) previdno odstranite iz zbiralnika (1) in pazite, da je ne poškodujete. Pri tem pazite, da z vrečko za odpad ne podrsate ob priključno prirobnico ali druge ostre predmete.
• Snemite varovalo lepilnega traku in vrečko za odpad zalepite. Nato zavežite vrečko za odpad (23) pod odprtino za polnjenje za odstranjenim varovalom lepilnega traku.

Namestitev/menjava vreče za prah (pribor)

• Odprite zapirali (9) in odstranite zgornji del sesalnika (8).
• Polno vrečko za prah snemite s priključne prirobnice v smeri nazaj. Zaprite odprtino vrečke za prah s preklopom pokrova. Zaprto vrečko za prah odstranite iz zbiralnika (1).
• Novo vrečko za prah poveznite preko priključne prirobnice sesalnika. Prepričajte se, da se vrečka za prah po vsej dolžini prilega notranjim stenam zbiralnika (1).
• Namestite zgornji del sesalnika (8) in zaprite zapirali (9).

Namestitev gumijastega nastavka (mokro sesanje) (glejte sliko F)

Opomba: zahteve glede stopnje prepuščanja (razred prahu L) so prikazane le za suho sesanje. - Ravno krtačo (27) z ustreznim orodjem dvignite iz sobe za tla (28). - Gumijaste nastavke (26) vstavite v sobo za tla (28).

Opozorilo: strukturirana stran gumijastih nastavkov mora biti obrnjena navzven.

Namestitev L-BOXX (glejte sliko G)

Za transport sesalnika in priročno shranjevanje sesalnega pribora in/ali električnega orodja lahko na zgornji del sesalnika namestite L-BOXX.

- S klikom namestite L-BOXX na vpetje (7). Sesalnika ne prenašajte z ročajem, kadar je na njem nameščen L-BOXX. Sesalnik je pretežek za nošenje z ročajem L-BOXX. Obstaja nevarnost poškodb in materialne škode.

Delovanje

Pred izvajanjem vzdrževalnih del, čiščenjem, spreminjanjem nastavitev, menjavo pribora ali shranjevanjem sesalnika izvlecite vtič iz vtičnice. S tem previdnostnim ukrepom boste preprečili nenameren zagon sesalnika.

Uporaba

Upoštevajte napetost omrežja! Napetost vira električne energije se mora ujemati s podatki na tipski ploščici sesalnika. Informirajte se o pravilnikih/zakonih glede ravnanja z zdravju škodljivim prahom, ki so veljavni v vaši državi.

Sesalnik smete uporabljati za sesanje in odsesovanje naslednjih materialov: - Prah z mejno vrednostjo izpostavljenosti >1mg / m³ Sesalnika ne uporabljajte v prostorih, kjer obstaja nevarnost eksplozije.

Za zagotovitev optimalne sesalne moči gibko sesalno cev (21) vedno popolnoma odvijte z zgornjega dela sesalnika (8).

Suho sesanje

Sesanje nabranega prahu

• Sesalnik vklopite tako, da izbirno stikalo za preklapljanje med načini delovanja (5) nastavite na simbol za sesanje. -Sesalnik izklopite tako, da izbirno stikalo za preklapljanje med načini delovanja (5) nastavite na simbol za izklop.

Odsesavanje prahu med uporabo električnih orodij (glejte sliko H)

• Če se odpadni zrak vrača v prostor, mora biti v prostoru zagotovljeno ustrezno zračenje. Upoštevajte ustrezne nacionalne predpise.

V sesalniku je nameščena varnostna vtičnica (3). Nanjo lahko priključite zunanje električno orodje. Upoštevajte največjo dovoljeno priključno moč priključenega električnega orodja.

• Namestite adapter za odsesavanje (19) (glejte "Namestitev odsesovalnega nastavka (glejte sliko C)", Stran 190).
• Adapter za odsesavanje (19) namestite na priključek za odsesavanje električnega orodja.

Opozorilo: pri delu z električnimi orodji z majhnim dovodom zraka v gibko sesalno cev (npr. vbodne žage, brusilnik itd.) je treba odpreti odprtino za vdorni zrak (32) adapterja za odsesavanje (19). Samo na ta način lahko polsamodejno

čiščenje filtra (SFC + ) deluje brez težav.

Obroč, ki zakriva odprtino za vdorni zrak (32), vrtite, dokler ni odprtina povsem odkrita.

Za zagon funkcije avtomatskega

vklopa/izklopa sesalnika izbirno stikalo za preklapljanje med načini delovanja (5) nastavite na simbol za avtomatski vklop/izklop.

Za zagon sesalnika vklopite električno orodje, priključeno na vtičnico (3). Sesalnik se zažene samodejno. Za izklop odsesavanja izklopite električno orodje. Funkcija naknadnega delovanja avtomatskega vklopa/izklopa nato deluje še do 15 sekund, da iz gibke sesalne cevi posesa preostali prah. Sesalnik izklopite tako, da izbirno stikalo za preklapljanje med načini delovanja (5) nastavite na simbol za izklop.

Mokro sesanje

S sesalnikom ne sesajte gorljivih ali eksplozivnih tekočin, npr. bencina, olja, alkohola ali topil. Ne sesajte vročega, gorečega ali eksplozivnega prahu. Sesalnika ne uporabljajte v prostorih, kjer obstaja nevarnost eksplozije. Prah, pare ali tekočine se lahko vnamejo ali eksplodirajo. Sesalnik ni dovoljeno uporabljati kot vodno črpalko. Sesalnik je namenjen sesanju mešanice zraka in vode.

Opomba: zahteve glede stopnje prepuščanja (razred prahu L) so prikazane le za suho sesanje.

Postopek pred mokrim sesanjem

Po potrebi odstranite vrečko za odpad (23) ali vrečko za prah.

Opozorilo: Za lažje odstranjevanje pri sesanju mešanic iz vode in trdnih snovi uporabljajte filter za mokro sesanje (pribor), saj loči tekočino in trdne snovi.

Gumijasti nastavek (26) vstavite v sobo za tla (28). Glejte "Namestitev gumijastega nastavka (mokro sesanje)" (glejte sliko F), stran 191. Izklopite polsamodejno čiščenje filtra (SFC+) (glejte "Polsamodejno čiščenje filtra" (glejte sliko I), stran 192).

Sesanje tekočin

Sesalnik vklopite tako, da izbirno stikalo za preklapljanje med načini delovanja (5) nastavite na simbol za sesanje. Sesalnik je opremljen s senzorji napolnjenosti (35). Ko je največja višina polnjenja dosežena, se sesalnik avtomatsko izklopi. Stikalo za preklop med načini delovanja (5) nastavite na simbol "Izklop".

Opozorilo: pri sesanju neprevodnih tekočin (na primer vrtalne emulzije, olja in maščobe) se sesalnik pri polni posodi ne izklopi. Stanje napolnjenosti je treba redno preverjati in posodo pravočasno izprazniti.

• Sesalnik izklopite tako, da izbirno stikalo za preklapljanje med načini delovanja (5) nastavite na simbol za izklop.
• Izpraznite zbiralnik (1). Za preprečevanje nastajanja plesni po mokrem sesanju:
• Odstranite ploski nagubani filter (24) in pustite, da se dobro posuši.
• Odstranite zgornji del sesalnika (8), odprite pokrov filtra (34) in pustite, da se oba dela dobro posušita.

Polsamodejno čiščenje filtra (glejte sliko I)

Najkasneje, ko sesalna moč ne zadošča več, morate aktivirati čiščenje filtra.

Pogostost čiščenja filtra je odvisna od vrste in količine prahu. Pri redni uporabi se dlje časa ohrani največja moč. Pri polsamodejnem čiščenju filtra (SFC+) obrnjen zračni tok z lamel ploskega nagubanega filtra odstrani naložen prah.

Površinsko umazan nagubani filter še deluje. Ročno čiščenje ploskatga nagubanega filtra s potrkanjem ali izpihovanjem ni potrebno in lahko filter celo poškoduje.

Opozorilo: Polsamodejno čiščenje filtra je tovarniško vklopljeno (stikalo SFC+ (18) v položaju I).

- Vklop čiščenja filtra SFC+

Z roko zaprite odprtino za šobo ali gibko sesalno cev. Ali pri nameščenem modulu SFC+ (20): pritisnite sprožilec (33) za približno 10 sekund navzdol.

- Izklop SFC+

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Pred izvajanjem vzdrževalnih del, čiščenjem, spreminjanjem nastavitev, menjavo pribora ali shranjevanjem sesalnika izvlecite vtič iz vtičnice. S tem previdnostnim ukrepom boste preprečili nenameren zagon sesalnika. Za dobro in varno delo naj bodo sesalnik in prezračevalne reže vedno čisti. Pri čiščenju in vzdrževanju sesalnika si nadenite protiprašno masko.

Če morate zamenjati priključni kabel, to storite pri servisu Bosch ali pooblaščenem servisu za električna orodja Bosch, da ne pride do ogrožanja varnosti.

Pri vzdrževanju mora uporabnik sesalnik razdréti, očistiti in na njem opraviti vzdrževalna dela, če so ta izvedljiva, ne da bi pri tem povzročil nevarnost za vzdrževalno osebje in druge prisotne osebe. Pred razdrétjem je treba očistiti sesalnik, da preprečite morebitne nevarnosti. Dobro prezračite prostor, v katerem boste razdrli sesalnik. Med vzdrževanjem nosite osebno zaščitno opremo. Po vzdrževanju očistite vzdrževalno območje.

Najmanj enkrat letno mora proizvajalec ali usposobljena oseba izvesti prašnotehnični kontrolo, npr. glede na poškodbe filtra, preizkus tesnosti sesalnika in funkcijo kontrolne priprave.

Pri sesalnikih razreda L, ki so bili v umazanem okolju, je treba očistiti zunanjost in vse strojne dele oz. jih obdelati s tesnilnimi sredstvi. Med izvedbo vzdrževanj in popravil je treba vse umazane dele, ki jih ni mogoče zadovoljivo očistiti, vreči v odpadke. Takšne dele odstranite v neprepustnih vrečah ob upoštevanju veljavnih določil za odstranitev tovrstnih odpadkov.

• Ohišje sesalnika občasno očistite z vlažno krpo.

Odstranitev/menjava ploskega nagubanega filtra (glejte slike J1-J2)

Moč sesanja je odvisna od stanja filtra. Filter zato redno čistite.

Poškodovan ploski nagubani filter (24) takoj zamenjajte.

• Povlecite za zapiralo (14) in odprite pokrov filtra (34).
• Primite za ploski nagubani filter (24) za mostičke in ga snemite tako, da ga povlecite navzgor. - Z mokro krpo odstranite prah in umazanijo z zapiralnega roba pokrova filtra (34), do katerega pride pri odstranjevanju ploskega nagubanega filtra (24). Ploske nagubane filtre PES in PTFE lahko izperete pod tekočo vodo. - Vstavite nov oz. očiščen ploski nagubani filter (24) in pazite, da bo varno in pravilno nameščen. - Pokrov filtra (34) znova zaprite (slišno se mora zaskočiti).

Čiščenje zbiralnika

Zbiralnik (1) občasno obrišite z običajnim, neabrazivnim čistilnim sredstvom in dovolite, da se popolnoma posuši.

Čiščenje senzorjev napolnjenosti (glejte sliko K)

Občasno očistite senzorje napolnjenosti (35).

• Odprite zapiralo (9) in odstranite zgornji del sesalnika (8).
• Senzorje napoljenosti (35) očistite z mehko krpo.
• Namestite zgornji del sesalnika (8) in zaprite zapirala (9).

Pribor

Številka pribora

Papirnata filtrska vrečka (suho) 2 607 432 035

Filtrska vrečka iz koprne (suho) 2607 432 037

Filter za mokro sesanje (mokro) 2607432039

Vrečka za odpad (PE) (suho/mokro) 2607432043

Shranjevanje in transport (glejte sliko L)

• Omrežni kabel navijte na vpetje kabla (13).
• Namestite pribor v za to predvidena držala: sesalne cevi (29) v držala (15), šobo za fuge (25) v držalo (16), talno šobo (28) v držalo (17).
• Odprite elastične trakove držala za gibko sesalno cev (4) in položite sesalno cev (21) okrog zgornjega dela sesalnika v držalo (4).

Znova namestite elastične trakove.

- S klikom namestite L-Boxx na vpetje (7). - Odstranite polno vrečko za odpad oz. polno vrečko za prah in pred prenašanjem sesalnika izpraznite posesano tekočino, tako preprečite morebitne poškodbe hrbta. Sesalnik nosite samo z nosilnim ročajem (6). - Sesalnik odložite v suhem prostoru in ga zavarujte pred nepooblaščeno uporabo. - Za zapah sprednjih kolesc (12) pritisnite na zavoro za sprednja kolesca (11).

Odpravljanje motenj

Če pride do težave (npr. zloma filtra), je treba sesalnik takoj izklopiti. Pred vnovičnim zagonom je treba težavo odpraviti.

Težava Ukrepi

Sesalna turbina se ne zažene.	- Preverite priključni kabel, vtic, varovalko, vticnico in senzorje napoljenosti (35).
	Izbirno stikalo za preklaplanje med načini delovanja (5) je v položaju „Avtomatski vklop/izklop".
	- Izbirno stikalo za preklaplanje med načini delovanja (5) nastavite na simbol za sesanje oz. vklopite elektricno orodje, prikljućeno na vticnico (3).
Sesalna turbina se izkljuci.	- Izpraznite zbiralnik (1).
Sesalna turbina se po praznjenju zbiralnika ne zažene znova.	- Izklopite sesalnik in počakajte 5 sekund, po 5 sekundah ga znova vklopite.
	- Senzorje napoljenosti (35) ter vmesni prostor med senzorji (35) očistite s krtačo.
Sesalna moč je vedno slabša.	- Očistite zamašENO sesalno šobo, sesalno cev (29), gibko sesalno cev (21) ali odstranite ploski nagubani filter (24).
	- Zamenjate vrečko za odpad (23) ali vrečko za prah.
	- Pokrov filtra (34) se mora pravlino zaskovičiti.
	- Pravlno namestite zgornji del sesalnika (8) in zaprite zapirali (9).
	- Zamenjate ploski nagubani filter (24).
Uhajanje prahu med sesanjem	- Preverite, ali je ploski nagubani filter (24) pravlno namešen.
	- Zamenjate ploski nagubani filter (24).

Težava Ukrepi

Samodejni izklop (mokro sesanje) se ne vklopi.	- Senzorje napoljenosti (35) ter vmesni prostor med senzorji (35) očistite s krtačo.
	Pri električno neprevodnih tekočinah ali pri nastajanju pene samodejni izklop ne deluje.
	- Ves Čas preverjaje napoljenost.
Čišćenje filtra ne deluje.	- Stikalo SFC+ (18) potisnite nazaj (položaj I).

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.

Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovškova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

E-pošta: [e-mail]

www.bosch.si

Naslove drugih servisnih mest najdete na povezavi:

Zgolj za države Evropske unije:

V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi (OEEO) in njeni uresničitvi v nacionalnem pravu je treba odslužene sesalnike ločeno zbirati ter okolju prijazno reciklirati.

Odpadna električna in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, saj morda vsebuje nevarne snovi.

Hrvaščina

Varnostna navodila za sesalnike

Preberite vsa varnostna navodila in upute. Napake, do katerih lahko pride zaradi neupoštevanja varnostnih navodil in uput, lahko povzročijo električni udar, požar in/ali

težke poškodbe.
