Ürün Tipi	Su ve Toz Elektrikli Süpürgesi
Marka	Bosch
Model	GAS 35 L SFC+ Professional
Filtrasyon Sınıfı	L (IEC/EN 60335-2-69'a uygun)
Nominal Emilen Güç	1200 W
Frekans	50‑60 Hz
Tank Brüt Hacmi	35 L
Net Hacim (sıvılar)	19 L
Toz Torbası Hacmi	19 L
Maksimum Vakum (süpürge)	230 hPa
Maksimum Hava Akışı	129,6 m³/sa (süpürge) / 266,4 m³/sa (türbin)
Maksimum Emiş Gücü	1380 W
Filtre Aktif Yüzeyi	0,615 m²
Ağırlık	11,6 kg
Koruma Sınıfı	IPX4
Ses Seviyesi	70 dB(A)
Filtre Temizliği	Yarı Otomatik (SFC+)
Otomatik Açma/Kapama	Evet, bağlı elektrikli el aleti aracılığıyla
L-BOXX Uyumluluğu	Evet, 15 kg'a kadar
Dahil Aksesuarlar	Emiş hortumu, zemin başlığı, düz başlık, emiş adaptörü, tek kullanımlık torba, kıvrımlı düz filtre
Bakım	Filtreyi, seviye sensörlerini düzenli olarak temizleyin, tankı boşaltın
Güvenlik	Maksimum sıvı seviyesinde otomatik duruş, IPX4 koruması

Sık sorulan sorular - GAS 35 L SFC+ Professional BOSCH

Yarı otomatik filtre temizliği (SFC+) nasıl kullanılır?

Temizliği başlatmak için, emiş hortumunun ucunu avucunuzla tıkayın veya SFC+ modülü takılıysa, tetiği (33) yaklaşık 10 saniye boyunca aşağı doğru itin. Yarı otomatik temizlik, hava akışını tersine çevirerek kıvrımlı filtreyi biriken tozdan arındırır.

Bu süpürge ile sıvılar nasıl emilir?

Varsa tek kullanımlık torbayı çıkarın, zemin başlığına sızdırmazlık lastiklerini takın ve SFC+ temizliğini devre dışı bırakın (anahtarı 0 konumuna getirin). Maksimum seviyeye ulaşıldığında süpürge otomatik olarak durur. İletken olmayan sıvılar için seviyeyi manuel olarak izleyin.

Filtrasyon sınıfı nedir ve ne anlama gelir?

Süpürge, IEC/EN 60335-2-69'a göre L filtrasyon sınıfındadır ve maruziyet sınır değeri 1 mg/m³'ün üzerinde olan sağlığa zararlı tozların kuru olarak emilmesi için tasarlanmıştır. Bakımı kalifiye bir profesyonel tarafından yapılmalıdır.

Toz torbası nasıl değiştirilir?

Kilitleri açın, süpürgenin üst kısmını çıkarın, dolu torbayı flanştan kurtarın, yapışkan bantla kapatın ve bir düğüm atın. Yeni torbayı, tanka iyice oturacak şekilde yerleştirin, ardından üst kısmı geri takın ve kilitleri kapatın.

Emiş gücü düşerse ne yapmalı?

Başlık, boru, hortum veya kıvrımlı düz filtrenin tıkalı olup olmadığını kontrol edin. Tek kullanımlık torbayı veya toz torbasını doluysa değiştirin. Filtre kapağının doğru şekilde takıldığından ve üst kısmın iyice kilitlendiğinden emin olun.

Süpürgeyi bir elektrikli el aletiyle kullanabilir miyim?

Evet, topraklı elektrik prizi (3) sayesinde. Aleti takın, seçiciyi otomatik açma/kapama sembolüne getirin. Süpürge aletle birlikte çalışır ve alet durduktan 15 saniye sonra toz kalıntılarını emmek için durur.

Seviye sensörleri nasıl bakım yapılır?

Arızaları önlemek için seviye sensörlerini (35) düzenli olarak yumuşak bir bezle temizleyin. Kilitleri açın, üst kısmı çıkarın, sensörleri temizleyin ve her şeyi yerine takın.

Süpürge nasıl saklanır ve taşınır?

Kabloyu kablo tutacağına sarın, aksesuarları yuvalarına yerleştirin, emiş hortumunu üst kısım etrafına sabitleyerek sarın. Taşıma için torbayı veya tankı boşaltın ve süpürgeyi tutamağından (6) taşıyın. Kuru bir yerde saklayın.

Bu süpürge için hangi aksesuarlar mevcuttur?

Kağıt veya non-woven filtre torbaları, sıvı torbaları, tek kullanımlık (PE) torbalar ve antistatik hortumlar gibi aksesuarlar mevcuttur. Referanslar kılavuzda listelenmiştir: örneğin, kağıt filtre torbası (2 607 432 035).

Yıllık bakım nasıl yapılır?

En az yılda bir kez üretici veya kalifiye bir kişi tarafından teknik kontrol yapılmalıdır. Bu, filtrenin durumu, sızdırmazlık ve kontrol cihazının çalışmasının kontrolünü içerir. Bakım işlemleri sırasında toz maskesi takın.

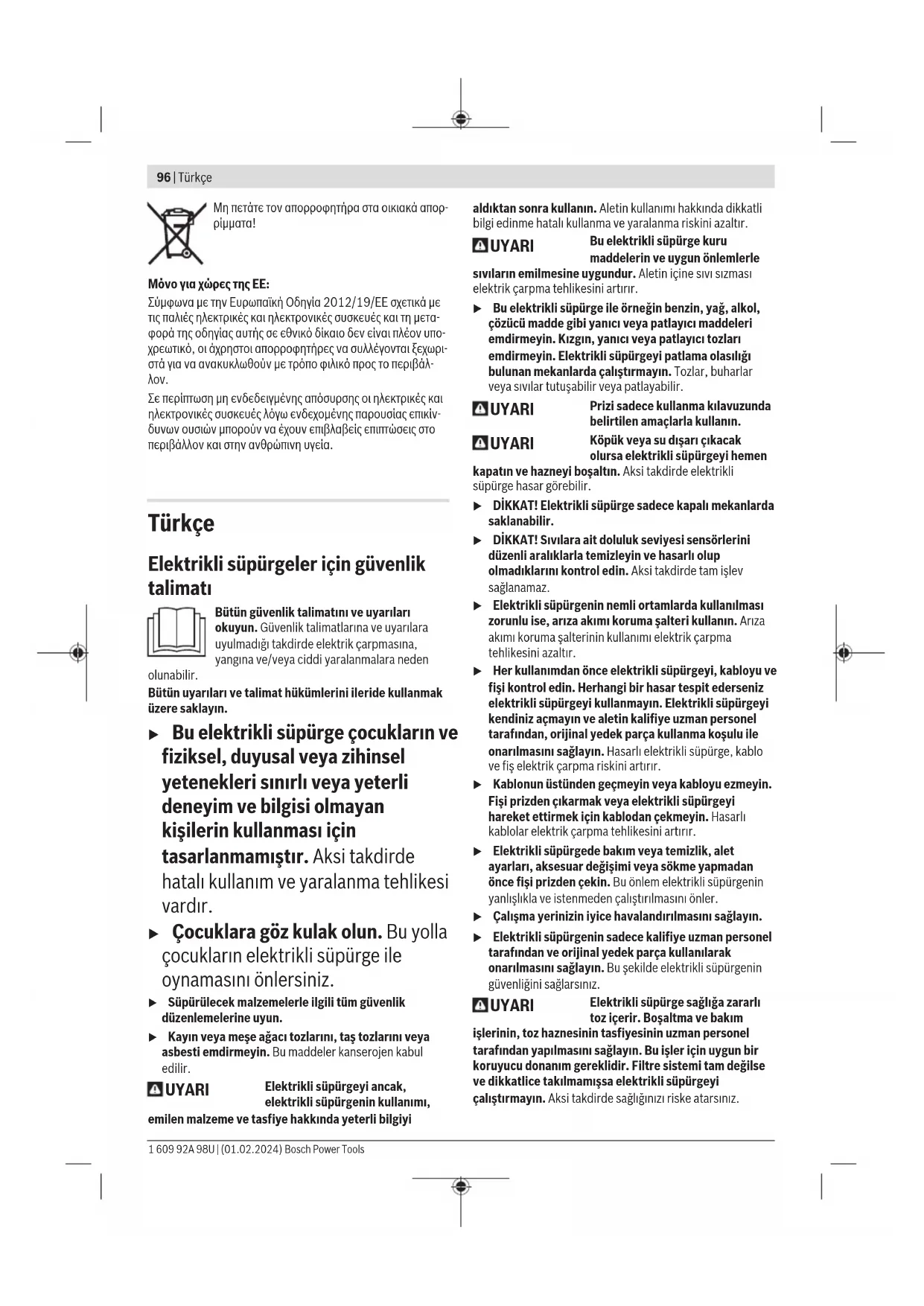

KULLANIM KILAVUZU GAS 35 L SFC+ Professional BOSCH

Bütün güvenlik talimatlarını ve uyarıları okuyun. Güvenlik talimatlarına ve uyarılara uyulmadığı takdirde elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olunabilir.

olunabilir.

Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın.

Bu elektrikli süpürge; çocukların ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı veya yeterli deneyim ve bilgisi olmayan kişilerin kullanması için tasarlanmamıştır. Aksi takdirde hatalı kullanım ve yaralanma tehlikesi vardır. Çocuklara göz kulak olun. Bu yolla çocukların elektrikli süpürge ile oynamasını önlersiniz. Süpürülecek malzemelerle ilgili tüm güvenlik düzenlemelerine uyun. Kayın veya meşe ağacı tozlarını, taş tozlarını veya asbesti emdirmeyin. Bu maddeler kanserojen kabul edilir.

UYARI

Elektrikli süpürgeyi ancak, elektrikli süpürgenin kullanımı,

emilen malzeme ve tasfiye hakkında yeterli bilgiyi aldıktan sonra kullanın. Aletin kullanımı hakkında dikkatli bilgi edinme hatalı kullanma ve yaralanma riskini azaltır.

aldıktan sonra kullanın. Aletin kullanımı hakkında dikkatli bilgi edinme, hatalı kullanma ve yaralanma riskini azaltır.

Bu elektrikli süpürge kuru maddelerin ve uygun önlemlerle sıvıların emilmesine uygundur. Aletin içine sıvı sızması elektrik çarpma tehlikesini artırır.

Bu elektrikli süpürge, kuru maddelerin ve uygun önlemlerle

sivilarin emilmesine uygundur. Aletin icine sivi sizmasi elektrik carpma tehlikesini artirir.

Bu elektrikli süpürge ile örneğin benzin, yağ, alkol, asitli madde gibi yanıcı veya patlayıcı maddeleri emdirmeyin. Kızgın, yanıcı veya patlayıcı tozları emdirmeyin. Elektrikli süpürgeyi patlama olasılığı bulunan mekanlarda çalıştırmayın. Tozlar, buharlar veya sıvılar tutuşabilir veya patlayabilir.

UYARI

Prizi sadece kullanma kılavuzunda belirtilen amaçlarla kullanın.

UYARI

Köprü veya su dışarı çıkacak olursa elektrikli süpürgeyi hemen

kapatın ve hazneyi boşaltın. Aksi takdirde elektrikli süpürge hasar görebilir.

DİKKAT! Elektrikli süpürge sadece kapalı mekanlarda saklanabilir. DİKKAT! Sıvılara ait doluluk seviyesi sensörlerini düzenli aralıklarla temizleyin ve hasarlı olup olmadıklarını kontrol edin. Aksi takdirde tam işlev sağlanamaz. Elektrikli süpürgenin nemli ortamlarda kullanılması zorunlu ise, arıza akımı koruma şalteri kullanın. Arıza akımı koruma şalterinin kullanımı elektrik çarpma tehlikesini azaltır. Her kullanımdan önce elektrikli süpürgeyi, kabloyu ve fişi kontrol edin. Herhangi bir hasar tespit ederseniz elektrikli süpürgeyi kullanmayın. Elektrikli süpürgeyi kendiniz açmayın ve aletin kalifiye uzman personel tarafından, orijinal yedek parça kullanma koşulu ile onarılmasını sağlayın. Hasarlı elektrikli süpürge, kablo ve fiş elektrik çarpma riskini artırır. Kablonun üzerinden geçmeyin veya kabloyu ezmeyin. Fişi prizden çıkarmak veya elektrikli süpürgeyi hareket ettirmek için kablodan çekmeyin. Hasarlı kablolar elektrik çarpma tehlikesini artırır. Elektrikli süpürgede bakım veya temizlik, alet ayarı, aksesuar değişimi veya sökme yapmadan önce fişi prizden çekin. Bu önlem elektrikli süpürgenin yanlışlıkla ve istenmeden çalıştırılmasını önler. ▸ Çalışma yerinizin iyice havalandırılmasını sağlayın. Elektrikli süpürgenin sadece kalifiye uzman personel tarafından ve orijinal yedek parça kullanılarak onarılmasını sağlayın. Bu şekilde elektrikli süpürgenin güvenliğini sağlarsınız.

UYARI

Elektrikli süpürge sağlığa zararlı toz içerir. Boşaltma ve bakım

işlerinin, toz haznesinin tasfiyesinin uzman personel tarafından yapılmasını sağlayın. Bu işler için uygun bir koruyucu donanım gereklidir. Filtre sistemi tam değilse ve dikkatlice takılmamışsa elektrikli süpürgeyi çalıştırmayın. Aksi takdirde sağlığınızı riske atarsınız.

Çalışmaya başlamadan önce her defasında emme hortumunun düzgün işlev görüp görmediğini kontrol edin. Bu işlem esnasında dışarı toz sızmasını önlemek için emme hortumunu elektrikli süpürgeye takılı bırakın. Aksi takdirde toz soluyabilirsiniz. Elektrikli süpürgenin üzerine oturmayın. Elektrikli süpürgeye hasar verebilirsiniz. Şebeke bağlantı kablosunu ve emme hortumunu dikkatli kullanın. Başkalarını riske atabilirsiniz. Elektrikli süpürgeyi doğrudan gelen su huzmesi ile temizlemeyin. Elektrikli süpürgenin üst parçasına su sızması elektrik çarpma riskini artırır. Elektrikli süpürgeyi usulüne uygun olarak topraklanmış bir akım şebekesine bağlayın. Priz ve uzatma kablosu işlev gören bir koruyucu iletkene sahip olmalıdır.

Semboller

Aşağıdaki semboller elektrikli süpürgenizin kullanımında önemli olabilir. Lütfen semboller ve anlamlarını aklınızda tutun. Sembollerin doğru yorumu elektrikli süpürgenizi daha iyi ve güvenli kullanmanıza yardımcı olur.

Semboller ve anlamları

UYARI! Bütün güvenlik uyarılarını ve talimatlarını okuyun. Güvenlik uyarılarına ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

IEC/EN 60335-2-69 uyarınca L sınıfı, >1mg / m³ patlama sınır değerli sağlığa zararlı tozların kuru olarak emdirilmesi için tasarlanmış elektrikli süpürge

UYARI! Elektrikli süpürge sağlığa zararlı toz içerir. Boşaltma ve bakım işlerinin, toz haznesinin tasfiyesinin uzman personel tarafından yapılmasını sağlayın. Bu işler için uygun bir koruyucu donanım gereklidir. Filtre sistemi tam değilse ve dikkatlice takılmamışsa elektrikli süpürgeyi çalıştırmayın. Aksi takdirde sağlığınızı riske atarsınız.

max.1L-Boxx max.15kg

Maksimum bir L-BOXX takılabilir. İçeriğiyle birlikte L-BOXX'un ağırlığının toplam 15 kg sınırını aşmaması gerekir.

Semboller ve anlamları

Elektrikli süpürgeyi örneğin taşırken vinç kancasına takmayın. Elektrikli süpürge vinçle taşınamaz. Yaralanma ve hasar tehlikesi vardır.

Elektrikli süpürgenin üzerine oturmayın, elektrikli süpürgeyi merdiven veya basamak olarak kullanmayın. Elektrikli süpürge devrilebilir ve hasar görebilir. Yaralanma tehlikesi vardır.

Başlat/Durdur otomatiği

Çalışan elektrikli el aletinin çıkardığı tozun emilmesi. Elektrikli süpürge otomatik olarak açılır ve zaman gecikmeli olarak tekrar kapanır.

Kapama

Emme

Biriken tozların emilmesi

SFC+

SFC+

Yarı otomatik filtre temizleme (SFC+ = Semi-Automatic Filter Cleaning Plus)

Bağlı bulunan elektrikli aletin izin verilen bağlantı gücü hakkında bilgiler (ülkelere özgü)

Ürün ve performans açıklaması

Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat edin.

Usulüne uygun kullanım

Bu elektrikli süpürge, yanıcı olmayan tozların, yanıcı olmayan sıvıların ve su-hava karışımının tutulması, emilmesi, taşınması ve ayrılması için tasarlanmıştır. Bu elektrikli süpürge toz tekniği açısından test edilmiştir ve L toz sınıfına uygundur. Bu alet örneğin küçük işletmelerdeki, sanayideki ve atölyelerdeki yüksek performans gerektiren profesyonel kullanıma uygundur.

IEC/EN 60335-2-69 uyarınca L toz sınıfına giren elektrikli süpürgeler sadece >1mg / m³ patlama sınır değerli sağlığa zararlı tozların emilmesinde kullanılabilir.

Elektrik süpürgesini ancak bütün fonksiyonları tam olarak biliyorsanız ve bunları kısıtlamasız olarak yürütebiliyorsanız veya ilgili talimat hakkında bilginiz varsa kullanın.

98|Türkçe

Çalışma sırasında priz sadece kuru bir ortamda kullanılabilir.

Şekli gösterilen elemanlar

Şekli gösterilen bileşenlerin numaraları grafik sayfasındaki elektrik süpürgesi resmindeki numaralarla aynıdır.

(1) Hazne (2) Hortum yuvası (3) Elektrikli el aleti için priz (4) Emme hortumu tutucu düzeneği (5) İşletim türü seçme şalteri (6) Taşıma tutamağı (7) L-BOXX yuvası (8) Elektrikli süpürge üst parçası (9) Elektrikli süpürge üst parçası kilit (10) Tekerlek (11) Hareket makaraları freni (12) Hareket makarası (13) Kablo mesnedi (14) Filtre kapağı kilitleme parçası (15) Emme boruları tutucu düzeneği (16) Derz memesi/kavisli meme tutucu düzeneği (17) Taban memesi tutucu düzeneği (18) SFC+ (yarı otomatik filtre temizleme) şalteri (19) Emme adaptörü (20) SFC+ modülü (21) Emme hortumu (22) Kavisli meme (23) İmha torbası (24) Yassı katlanabilir filtre (selüloz) (25) Derz memesi (26) Lastik uç (27) Fırça şeritler (28) Taban memesi (29) Emme borusu (30) Emme hortumu tutucu düzeneği için yuva (31) Basmalı düğme (32) Ters hava deliği (33) Filtre temizleme çalıştırıcı (34) Filtre kapağı (35) Dolum seviyesi sensörleri

Teknik veriler

Islak/kuru elektriklisiūpürge GAS 35 L SFC+
Malzeme numarası	3 601 JC3 0..
Girlis Güncü W 1200
Frekans Hz 50-60
Hazne hacmi (brüt) I 35

Islak/kuru elektrikli süpürge GAS 35 L SFC+

Net hacim (sıvit) | 19
Toz torbası hacmi | 19
Maks. emme basınçı
- Elektrikli)süpürge hPa 230
- Türbin hPa 254
Maks. akış miktarı
-Elektriklissüpürge l/sn		36
		0,036
		129,6
-Türbin l/sn		74
		0,074
		266,4
Maks. emme performansı W 1380
Yassi katlanabilir:filtre m20,615
Toz sinifi		L
Ağırlik(B)	kg	11,6
Koruma sinifi		±/I
Elektriklissüpürgekoruma türü		IPX4
İsviçretelektrik baglantıfi fişikoruma türü		IP55

A) 035 mm ve uzunluğu 3 m olan emme hortumu ile ölçülmüştür B) Güç kablosu ve elektrik fişi olmadan a

Veriler 230 V'luk bir ana gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veriler değişebilir.

Değerler ürüne göre değişebilir ve uygulama ve çevre koşullarına tabidir. Daha fazla bilgi için: www.bosch-professional.com/wac.

Başlat/durdur otomatigi
Anma gerilimi	MaksümumGPC	MinimumGPC
230 V 2200 W	100 W

Bağlı bulunan elektrikli el aletinin izin verilen bağlantı gücü hakkında bilgiler. Ülkeye özgü başka modellerde bu değerler farklılık gösterebilir. Lütfen toz emme makinesi prizindeki bilgilere dikkat edin.

Gürültü/Titreşim bilgisi

Gürültü emisyon değerleri EN 60335-2-69 uyarınca belirlenmektedir.

Elektrikli süpürgenin A ağırlıklı ses basıncı seviyesi tipik olarak 70 dB(A)'dır. Tolerans K = 3 dB. Gürültü seviyesi çalışma sırasında belirtilen değerleri aşabilir. Kulak koruması kullanın!

Toplam titreşim değerleri a_h (üç yönün vektör toplamı) ve tolerans K, EN 60335-2-69 uyarınca belirlenmektedir: a_h < 2,5m / sn², K = 1,5m / sn².

Montaj

Elektrikli süpürgede bakım veya temizlik, alet ayarları, aksesuar değişimi ya da sökme yapmadan

önce fişi prizden çekin. Bu önlem elektrikli süpürgenin yanlışlıkla ve istenmeden çalıştırılmasını önler.

Emme hortumu için mesnedin takılması (bkz. Resim A)

Emme hortumu mesnedini (4) yerine oturana kadar, yukarıdan sıkıca öngörülen yuvaya (30) itin.

Emme hortumunun takılması (bkz. Resim B)

Emme hortumunu (21) hortum yuvasına (2) yerleştirin ve dayanak noktasına kadar saat yönünde döndürün.

Not: Emme işlemi esnasında emme hortumu ve aksesuar içindeki tozun sürtünmesi nedeniyle elektrostatik yüklenme olur ve bunu kullanıcı statik deşarj olarak algılayabilir (çevre koşullarına ve bedensel hassasiyete bağlı olarak). İnce tozların ve kuru malzemenin emilmesinde Bosch genel olarak antistatik bir emme hortumunun (aksesuar) kullanılmasını tavsiye eder.

Emme hortumu (21) ve SFC+ modülü (20) bir klips sistemi ile donatılmış olup, bununla emme aksesuarı (emme adaptörü (19), kavisli meme (22)) bağlanabilir.

Emme adaptörünün takılması (bkz. Resim C)

• SFC+ modülünü (20) emme hortumuna (21), emme hortumunun her iki basma düğmesi (31) işitilir biçimde kavrama yapıncaya kadar takın. Daha sonra emme adaptörünü (19) SFC+ modülüne (20) takın ve bu işlem esnasında SFC+ modülünün her iki basmalı düğmesinin (31) işitilir biçimde kavrama yapmasına dikkat edin. -Sökmek için basmalı düğmeleri (31) içeri doğru bastırın ve parçayı çekin.

Memelerin ve boruların monte edilmesi (bkz. Resim D)

Kavisli memeyi (22) emme hortumuna (21), emme hortumunun her iki basma düğmesi (31) işitilir biçimde kavrama yapıncaya kadar takın. Daha sonra istediğiniz emme aksesuarını (taban memesi, derz memesi, emme borusu vb.) kavisli memeye (22) takın. -Sökmek için basmalı düğmeleri (31) içeri doğru bastırın ve parçayı çekin.

İmha torbasının veya toz torbasının takılması/çıkarılması (kuru emme) (Bakınız: Resimler E1-E2)

Kuru emme için bir imha torbası (23) veya toz torbasını (aksesuar) hazneye (1) yerleştirebilirsiniz. Bu yolla tozun atılması kolaylaşır.

Not: Otomatik filtre temizlemeyi (SFC+) kapatmanız; kağıt filtre torba kullanımında zorunlu olup, keçe filtre torbası kullanımında önerilir (Bakınız „Yarı otomatik filtre temizleme (Bakınız: Resim I)“, Sayfa 101).

İmha torbasının takılması

-Kilitleri (9) açın ve elektrikli süpürgenin üst parçasını (8) çıkarın. - İmha torbasını (23) dolum deliği yukarı gelecek biçimde hazneye (1) yerleştirin. -Dolum deliğini bağlantı flanşı üzerinden, bağlantı flanşı boşluk kalmayacak şekilde çekin. - İmha torbasının (23) bütün yüzeyi ile haznenin (1) iç yüzeyine dayandığından emin olun. - İmha torbasının (23) kalan kısmını haznenin (1) kenarına yatırın. -Elektrikli süpürgenin üst parçasını (8) yerine yerleştirin ve kilitleri (9) kapatın.

İmha torbasının çıkarılması ve kapatılması

-Kilitleri (9) açın ve elektrikli süpürgenin üst parçasını (8) çıkarın. -Dolan imha torbasını (23) arkaya doğru bağlantı flanşından çekerek çıkarın. - İmha torbasını (23) dikkatlice ve hasar vermeden hazneden (1) çıkarın. Bu işlem sırasında, imha torbasının flanşına veya başka keskin kenarlı bir nesneye temas etmemesine dikkat edin. - Yapışkanlı şerit kapatıcıyı çekin ve imha torbasını kapatarak yapıştırın. Ardından imha torbasını (23) çektiğiniz yapışkanlı şerit kapatıcıyla dolum deliğinin altından bağlayın.

Toz torbasının değiştirilmesi/takılması (aksesuar)

-Kilitleri (9) açın ve elektrikli süpürgenin üst parçasını (8) çıkarın. -Dolan toz torbasını arkaya doğru bağlantı flanşından çekerek çıkarın. Kapağı devirerek toz torbasının ağzını kapatın. Kapatılan toz torbasını hazneden (1) çıkarın. Yeni toz torbasını elektrikli süpürgenin bağlantı flanşı üzerine yatırın. Toz torbasının bütünüyle haznenin (1) iç yüzeyine dayandığından emin olun. -Elektrikli süpürgenin üst parçasını (8) yerine yerleştirin ve kilitleri (9) kapatın.

Lastik contanın takılması (ıslak emme) (Bakınız: Resim F)

Bilgi: Geçirgenlik düzeyine dair gereksinimler (toz sınıfı L) kuru emiş içindir.

-Fırça şeritlerini (27) uygun bir aletle taban memesinden (28) kaldırın. - Lastik contayı (26) taban memesine (28) yerleştirin.

Not: Lastik contanın dokulu tarafı dışarıyı göstermelidir.

L-Boxx takılması (Bakınız: Resim G)

Elektrik süpürgesinin taşınması ve elektrik süpürgesi aksesuarının ve/veya elektrikli el aletinin yerden tasarruf sağlayarak saklanması için elektrik süpürgesinin üst kısmına bir L-Boxx takabilirsiniz.

-L-Boxx'u yuvalara (7) yerleştirin.

Elektrik süpürgesini takılı L-Boxx'un taşıma tutamağından tutarak taşımayın. Elektrik süpürgesi L-Boxx'un taşıma tutamağına ağır gelir. Yaralanma ve hasar tehlikesi vardır.

İşletim

Elektrikli süpürgede bakım veya temizlik, alet ayarı, aksesuar değişimi veya sökme yapmadan önce fişi prizden çekin. Bu önlem elektrikli süpürgenin yanlışlıkla ve istenmeden çalıştırılmasını önler.

Çalıştırma

Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi elektrik süpürgesinin tip etiketinde belirtilen verilere uygun olmalıdır. Ülkenizde sağlığa zararlı tozlarla çalışmaya ilişkin geçerli yasal mevzuat hakkında bilgi alın.

Elektrik süpürgesi sadece aşağıdaki malzemelerin emilmesi için kullanılabilir:

• Patlama sınır değeri >1 mg/m³ olan tozlar. Bu elektrikli süpürge prensip olarak patlama riski bulunan mekanlarda kullanılamaz.

Optimum emme performansı sağlamak için emme hortumunu (21) her zaman komple olarak elektrikli süpürgenin üst parçasından (8) çözmeniz gerekir.

Enerjiden tasarruf etmek için elektrikli süpürgeyi sadece kullanacağınız zaman açın.

Kuru emme

Biriken tozların emilmesi

Enerjiden tasarruf etmek için elektrikli süpürgeyi sadece kullanacağınız zaman açın.

- Elektrikli süpürgeyi açmak için işletme türü seçme şalterini (5) "Emme" sembolü üzerine getirin.

- Elektrikli süpürgeyi kapatmak için işletme türü seçme şalterini (5) "Kapalı" sembolü üzerine getirin.

Çalışan elektrikli el aletlerinden çıkan tozun emilmesi (Bakınız: Resim H)

Aletten çıkan atık hava çalışılan mekana geri veriliyorsa, yeterli bir hava değişim oranının sağlanması gerekir. Bu konudaki ulusal yönetmeliklere uyun.

Bu elektrikli süpürgeye bir koruyucu kontaklı priz (3) entegre edilmiştir. Bu prize dışarıdan bir elektrikli el aleti bağlayabilirsiniz. Bağlanacak elektrikli el aletinin izin verilen (maksimum bağlantı gücüne) dikkat edin.

- Emme adaptörünü takın (19) (Bakınız: Emme adaptörünün takılması (bkz. Resim C), Sayfa 99). - Emme adaptörünü (19) elektrikli el aletinin emme rakoruna takın.

Not: Emme hortumundaki hava beslemesi düşük olan elektrikli el aletleri ile çalışırken (örneğin dekupaj testereleri,

taşlama/zımparalama makineleri vb.) ters hava deliği (32) emme adaptöründe (19) açılmalıdır. Ancak bu yolla yarı otomatik filtre temizleme sistemi (SFC+) sorunsuz biçimde çalışır.

Ters hava deliği (32) üzerindeki halkayı, maksimum açı klik oluşuncaya kadar çevirin.

-Elektrik süpürgesinin Başlat/Durdur otomatiğini çalıştırmak için işletme türü seçme şalterini (5) "Başlat/Durdur otomatiği" sembolü üzerine getirin.

-Elektrik süpürgesini çalıştırmak için prize (3) takılı bulunan elektrikli el aletini açın. Elektrik süpürgesi otomatik olarak çalışır. -Emme işlemini sonlandırmak için elektrikli el aletini kapatın. Başlat/Durdur otomatiği emme hortumunda kalan tozların emilmesi için 15 saniye daha çalışır. -Elektrik süpürgesini kapatmak için işletme türü seçme şalterini (5) "Kapalı" sembolü üzerine getirin.

Islak emme

Bu elektrikli süpürge ile örneğin benzin, yağ, alkol, çözücü madde gibi yanıcı veya patlayıcı maddeleri emdirmeyin. Kızgın, yanıcı veya patlayıcı tozları emdirmeyin. Elektrikli süpürgeyi patlama olasılığı bulunan mekanlarda çalıştırmayın. Tozlar, buharlar veya sıvılar tutuşabilir veya patlayabilir. Bu elektrikli süpürge su pompası olarak kullanılamaz. Bu elektrikli süpürge hava ve su karışımının emdirilmesi için tasarlanmıştır.

Bilgi: Geçirgenlik düzeyine dair gereksinimler (toz sınıfı L) kuru emiş içindir.

Islak emdirmeden önce işlem adımları

• Gerekirse imha torbasını (23) veya toz torbasını çıkarın. Not: Emme yaparken su-katı madde karışımını daha kolay atabilmek için sıvıyı katı maddelerden ayıran ıslak filtre torbasını (aksesuar) kullanın. -Lastik contayı (26) taban memesine (28) takın. (Bakınız, "Lastik contanın takılması (ıslak emme) (Bakınız: Resim F), Sayfa 99)
• Yarı otomatik filtre temizlemeyi (SFC+) kapatın (Bakınız, "Yarı otomatik filtre temizleme (Bakınız: Resim I)", Sayfa 101).

Sıvıların emdirilmesi

-Elektrik süpürgesini açmak için, işletme türü seçme şalterini (5) "Emme" sembolü üzerine getirin.

Elektrik süpürgesi dolum seviyesi sensörleriyle (35) donatılmıştır. Maksimum dolum yüksekliğine erişildiğinde elektrik süpürgesi kapanır. İşletim türü seçme şalterini (5) ilgili "Kapalı" sembolüne getirin.

Not: İletken olmayan sıvılar (örneğin delme emülsiyonu, yağlar ve gresler) emildiğinde, elektrik süpürgesinin haznesi dolduğunda kapanmaz. Dolum seviyesi sürekli kontrol edilmeli ve zamanında boşaltılmalıdır.

-Elektrik süpürgesini kapatmak için, işletme türü seçme şalterini (5) "Kapalı" sembolü üzerine getirin. -Hazneyi (1) boşaltın.

Islak emdirmeden sonra küf oluşumunu önlemek için:

Yassı katlanabilir filtreyi (24) çıkarın ve iyice kurumasını bekleyin. -Elektrikli süpürgenin üst parçasını (8) çıkarın, filtre kapağını (34) açın ve her ikisinin de iyice kurumasını bekleyin.

Yarı otomatik filtre temizleme (Bakınız: Resim I)

Emme gücü yetersiz duruma gelince filtre temizlemesi çalıştırılmalıdır.

Filtrenin hangi sıklıkla temizleneceği toz türüne ve toz miktarına bağlıdır. Düzenli kullanımda maksimum sevk kapasitesi uzun süre muhafaza edilir. Yarı otomatik filtre temizlemesinde (SFC+) hava akışının ters yöne döndürülmesi yoluyla yassı katlanabilir filtrede biriken tozdan arındırılır. Sadece yüzeyi kirlenen katlanabilir filtreye devam eder. Yassı katlanır filtrenin bir yere vurularak veya basınçlı hava ile manuel olarak temizlenmesi gerekli değildir ve filtreye zarar verebilir. Not: Yarı otomatik filtre temizleme fabrika tarafından etkinleştirilmiştir (SFC+ şalteri (18) I konumunda). - SFC+ filtre temizlemenin çalıştırılması

Avucunuzla meme veya emme hortumu deliğini kapatın. veya SFC+ modülü takılıyken (20):

Çalıştırıcıyı (33) yaklaşık 10 saniye aşağı doğru bastırın.

- SFC+’nin devre dışı bırakılması: SFC+ şalterini (18) öne doğru itin (0 konumu). - SFC+’nin etkinleştirilmesi

SFC+ şalterini (18) arkaya doğru itin (I konumu).

Bakım ve servis

Bakım ve temizlik

Elektrikli süpürgede bakım veya temizlik, alet ayarları, aksesuar değişimi veya takma/sökme yapmadan önce fişi prizden çekin. Bu önlem elektrikli süpürgenin yanlışlıkla ve istenmeden çalıştırılmasını önler. Verimli ve güvenli çalışabilmek için elektrikli süpürgeyi ve havalandırma aralıklarını temiz tutun. Elektrikli süpürgenin bakımını yaparken ve elektrikli süpürgeyi taşırken koruyucu toz maskesi kullanın.

Bağlantı kablosunun değiştirilmesi gerekli ise, güvenlik nedenlerinden dolayı bu tertibat Bosch’dan veya Bosch elektrikli el aletleri yetkili servisinden temin edilmelidir.

Bakım personeli ve diğer kişiler için bir tehlike oluşturmadığı takdirde, kullanıcı elektrikli süpürge bakımı yapması için aleti söküp, temizlemeli ve bakım işlemi gerçekleştirilmelidir. Olası tehlikelerden kaçınmak için, dökülmeden önce elektrikli süpürge temizlenmelidir. Elektrikli süpürgenin saklanacağı mekanın havalandırması iyi olmalıdır. Bakım işlemleri esnasında kişisel koruyucu

donanım kullanın. Bakım işlemi tamamlandıktan sonra bakımın yapıldığı alan temizlenmelidir.

Yılda en az bir kez üretici veya yetkili bir kişi tarafından toz tekniği testi yapılmalıdır, örneğin filtrenin hasarlı olup olmadığı, elektrikli süpürgede kaçak olup olmadığı ve kontrol donanımının işlev görüp görmediği kontrol edilmelidir.

Kirli ortamda bulunan, L sınıfına giren elektrikli süpürgelerde aletin bütün dış yüzeyi, iç kısım dahil parçaları temizlenmeli veya sızdırmazlık maddeleri uygulanmalıdır. Bakım ve onarım işlemleri esnasında, yeterli ölçüde temizlenemeyen bütün kirli parçalar atılmalıdır. Bu gibi parçalar geçirgen olmayan torbalar içinde, geçerli mevzuata uygun olarak atılmalıdır.

-Elektrikli süpürgenin gövdesini zaman zaman nemli bir bezle temizleyin.

Yassı katlanabilir filtrenin çıkarılması/değiştirilmesi (bkz. Resimler J1-J2)

Emme performansı filtrenin durumuna bağlıdır. Bu nedenle filtreyi düzenli aralıklarla temizleyin. Hasar gören yassı katlanabilir filtreyi (24) hemen değiştirin. -Kilitleme parçasını (14) çekin ve filtre kapağını (34) açın. Yassı katlanabilir filtreyi (24) köprülerinden tutun yukarı doğru çekip çıkarın. Yassı katlanabilir filtreyi (24) çıkarırken dökülen toz ve kiri filtre kapağının (34) kapanma kenarından nemli bir bezle temizleyin.

PES ve PTFE yassı katlanabilir filtreler akan suyun altında durulanabilir.

Yeni veya temizlenen yassı katlanabilir filtreyi (24) yerine yerleştirin ve yerine doğru ve güvenli biçimde oturmasına dikkat edin. -Filtre kapağını (34) tekrar kapatın (işitilir biçimde kavrama yapmalıdır).

Haznenin temizlenmesi

Hazneyi (1) zaman zaman piyasada bulunan aşındırıcı olmayan temizlik maddesi ile silin ve kurumasını bekleyin.

Dolum seviyesi sensörlerinin temizlenmesi (bkz. Resim K)

Dolum seviyesi sensörlerini (35) çok sık olmayan aralıklarla temizleyin.

-Kilitleri (9) açın ve elektrikli süpürgenin üst parçasını (8) çıkarın. Dolum seviyesi sensörlerini (35) yumuşak bir bezle temizleyin. -Elektrikli süpürgenin üst parçasını (8) yerine yerleştirin ve kilitleri (9) kapatın.

Aksesuar

Aksesuar numarasi

Kalık滤tre torba (kuru) 2607 432 035

Keç RECE滤tre torba (kuru) 2607 432 037

İslak滤tre torba (İslak) 2607 432 039

İmha torbasi (PE) (kuru/İslak) 2607 432 043

102 | Türkçe

Saklama ve taşıma (bkz Resim L)

• Şebeke bağlantı kablosunu kablo mesnedine (13) sarın. -Aksesuarı, öngörülen mesnetlere takın: Emme boruları (29) mesnetlere (15), derz memesi (25) mesnede (16), taban memesi (28) mesnede (17). -Emme hortumu mesnedinin (4) elastik bantlarını açın ve emme hortumunu (21) mesnedin üst parçasına (4) sarın. Esnek bantları tekrar takın. -L-Boxx'u yuvalara (7) yerleştirin.
• Sırt incinmelerini önlemek için dolu bir imha torbası veya toz torbasını çıkarın ve içindeki sıvıyı, elektrik süpürgesini

Taşımadan önce boşaltın.

Elektrik süpürgesini sadece taşıma tutamağından (6) tutarak taşıyın.

- Elektrik süpürgesini kuru bir yerde saklayın ve yetkisiz kişilerin kullanmaması için gerekli önlemleri alın. - Hareket makaralarını (12) sabitlemek için hareket makarası frenini (11) aşağı bastırın.

Arızaların giderilmesi

Bir arıza ortaya çıkınca (örneğin fişte kırılma) elektrikli süpürge hemen kapatılmalıdır. Alet tekrar çalıştırılmadan önce arıza giderilmelidir.

Sorun Çüzüm
Emme turbini calismiyor.	- Şebeke böglanti kablosunu,(fi, sigortayi, prizi ve dolum seviyesi sensörlerini (35) kontrol edin.
	İşletme Türü/seçme szalteri (5) "Başlat/Durdur otomatigi" uzerinde.
	- İsletme Türü/seçme szalterini (5) "Emme" sembolü uzerine getirin veya prize (3) takilı elektrikli el aletini yüz.
Emme turbini kapanır.	-Hazneyi (1) boşaltın.
Emme turbini hazne boşaltıldektan sonra calismiyor.	-Elektrik前提begesini kapatin ve 5 saniye bekleyin, 5 saniye sonra tekrar yüz.
	-Dolum seviyesi sensörlerini (35) ve dolum seviyesi sensörlerinin araların (35) bir Facilities temizleyin.
Emme güncüdecessiyyor.	-Emme memesi, embe borusu (29), emme hortumu (21) veya yassi katlanabilir滤tredeki (24) tikanıkkıkları giderin.
	-İmha torbasın (23) veya toz torbasındehyegriftirin.
	-Filtre kapainen (34) duşgünca oturtun.
	-Elektriklupürgenin üst parçasın (8).Doğru olarak takın ve kilitleri (9)kilitleyin.
	-Yassi katlanabilir filtreyi (24)dehyegriftirin.
Emme ilemi esnasindo disari topoçıkıyor	-Yassi katlanabilir filtrenin (24)doğru olarak takilp takilmadiğini kontrl edin.
	-Yassi katlanabilir filtreyi (24)dehyegriftirin.
Otomatik/APANMA (slak emme)devreye girmiyor.	-Dolum seviyesi sensörlerini (35) ve dolum seviyesi sensörlerinin araların (35)birfıçayla temizleyin.
	Elektrik lletkenligi olmayan sivilarda veya kuf olusumunda otomatik/APANMA ilegervömez.Doluluk seviyesini sülkinci olarak kontrl edin.
Filtre temizleme sistemi calismiyor.	-SFC+şalterini (18)arkaya.Doğru itin (1 konumu).
Müşteri servisi ve uygulama danışmanlı�能Müşteri servisleri urününüzün onarım ve bakimi ileyedekparçalarıa it sorularinizı yanılandirr.Tehlke isaretleriniveyedek parçalarıa it bilgilerışu sayfada da bulabilirsiniz:www.bosch-pt.comBosch uygulama danışma ekibi urünlerimiz ve aksesuarlarkakkindaki sorularinizda sizlerememnuniyetile yarduı Olur.Bütin basvuru ve yedek parçsiparışlerinizde urünün tipetiketi uzerindeki 10 haneli malze numarası mutlakabelirtin.	Beyoglu / IstanbulTel.: [phone]Fax: [phone]E-mail: [e-mail]ıçıklar Oto ElektrikMotorlu Sanayi Çarısi Doğruer Sk. No:9Selçuklu/KonyaTel.: [phone]Tel.: [phone]Fax: [phone]E-mail: [e-mail]ül Motor Bobinaj San. Ve Tic. Ltd. ŞtiAlaaddinbey Mahallesı 637. Sokak No:48/CNilüfer/BursaTel.: [phone]
TürkiyeMarmara Elektrikli El Aletleri Servis Hizmetleri Sanayi veTicaret Ltd. Şt.Lersane cd.Zencefil Sok.No:6 Karakoy

Eski Sanayi Sitesi Barbaros Cad. No: 24/C

Canik / Samsun

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Aygem Elektrik Makine Sanayi ve Tic. Ltd. Şti.

10021 Sok. No: 11 AOSB

Çiğli / İzmir

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Bakırcıoğlu Elektrik Makine Hırdavat İnşaat Nakliyat Sanayi ve Ticaret Ltd. Şti.

Karaağaç Mah. Sümerbank Cad. No:18/4

Merkez / Erzincan

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Bosch Sanayi ve Ticaret A.Ş.

Elektrikli El Aletleri

Aydınevler Mah. İnönü Cad. No: 20

Küçükyalı Ofis Park A Blok

34854 Maltepe-İstanbul

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

www.bosch.com.tr

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşı

No:48/29 İskitler

Ulus / Ankara

Tel.: [phone]

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Çözüm Bobinaj

Küşget San. Sit. A Blok 11 Nolu Cd. No:49/A

Şehitkamil/Gaziantep

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Onarım Bobinaj

Raif Paşa Caddesi Çay Mahallesi No:67

İskenderun/HATAY

Tel.: [phone]

E-posta: [e-mail]

Faz Makine Bobinaj

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

Murat Paşa / Antalya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Gün Sah Otomotiv Elektrik Endüstriyel Yapı Malzemeleri San.

ve Tic. Ltd. Şti.

Beylikdüzü Sanayi Sit. No: 210

Beylikdüzü / İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Sezmen Bobinaj Elektrikli El Aletleri İmalatı San. ve Tic. Ltd. Şti.

Ege İş Merkezi 1201/4 Sok. No: 4/B

Yenişehir / İzmir

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Üstündağ Bobinaj ve Soğutma Sanayi

Nusretiye Mah. Boyacılar Aralığı No: 9

Çorlu / Tekirdağ

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

IŞIKLAR ELEKTRİK BOBİNAJ

Karasoku Mahallesi 28028. Sokak No:20/A

Merkez/ADANA

Tel.: [phone] 13 79

Fax: [phone]

E-mail: [e-mail]

Diğer servis adreslerini şurada bulabilirsiniz:

Elektrikli süpürgeler, aksesuar ve ambalaj malzemesi çevre dostu tasfiye amacıyla bir geri dönüşüm merkezine yollanmalıdır.

Elektrikli süpürgeyi evsel çöplerin içine atmayın!

Sadece AB ülkeleri için:

Eski elektrikli el aletleri ve elektronik aletlere ilişkin 2012/19/EU sayılı Avrupa Birliği yönetmeliği ve bunların tek tek ülkelerin hukuklarına uyarlanması uyarınca, kullanım ömrünü tamamlamış elektrikli süpürgeler ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanım merkezlerine gönderilmek zorundadır.

Atık elektrikli ve elektronik ekipmanlar uygun şekilde imha edilmezse olası tehlikeli maddelerin varlığı nedeniyle çevre ve insan sağlığı üzerinde zararlı etkileri olabilir.
