Produkttyp	Vatten- och damsugare
Märke	Bosch
Modell	GAS 35 L SFC+ Professional
Filtreringsklass	L (enligt IEC/EN 60335-2-69)
Nominell förbrukad effekt	1200 W
Frekvens	50-60 Hz
Bruttovolym för tank	35 l
Nettoinnehåll (vätskor)	19 l
Dammsugarpåsens volym	19 l
Maximalt vacuum (dammsugare)	230 hPa
Maximalt luftflöde	129.6 m³/h (dammsugare) / 266.4 m³/h (turbin)
Maximal sugkraft	1380 W
Aktiv filteryta	0.615 m²
Vikt	11.6 kg
Skyddsklass	IPX4
Ljudnivå	70 dB(A)
Filterrengöring	Halvautomatisk (SFC+)
Automatisk start/stopp	Ja, via anslutet elverktyg
L-BOXX-kompatibilitet	Ja, upp till 15 kg
Medföljande tillbehör	Sugslang, golvmunstycke, spaltmunstycke, sugadapter, engångspåse, veckpatronfilter
Underhåll	Rensa filtret, nivågivarna och töm tanken regelbundet
Säkerhet	Automatiskt stopp vid maximal vätskenivå, IPX4-skydd

Vanliga frågor - GAS 35 L SFC+ Professional BOSCH

Hur använder jag den halvautomatiska filterrengöringen (SFC+)?

För att utlösa en rengöring, blockera änden av sugslangen med handflatan eller, om SFC+-modulen är monterad, tryck avtryckaren (33) nedåt i cirka 10 sekunder. Den halvautomatiska rengöringen vänder luftflödet för att rengöra veckpatronfiltret från ansamlat damm.

Hur suger jag upp vätskor med denna dammsugare?

Ta bort engångspåsen om den finns, sätt tätningsläpparna på golvmunstycket och inaktivera SFC+-rengöringen (omkopplaren i läge 0). Dammsugaren stannar automatiskt när maximal nivå uppnås. För icke-ledande vätskor, övervaka nivån manuellt.

Vilken filtreringsklass har den och vad innebär det?

Dammsugaren har filtreringsklass L enligt IEC/EN 60335-2-69, konstruerad för torrsugning av hälsofarligt damm med ett exponeringsgränsvärde över 1 mg/m³. Den kräver underhåll av behörig fackman.

Hur byter jag dammsugarpåsen?

Lossa spännena, ta bort dammsugarens överdel, lossa den fulla påsen från flänsen, förslut den med tejpen och knyt en knut. Sätt i en ny påse och se till att den sluter tätt mot tanken, sätt sedan tillbaka överdelen och lås spännena.

Vad gör jag om sugkraften minskar?

Kontrollera om munstycket, röret, slangen eller veckpatronfiltret är igensatt. Byt ut engångspåsen eller dammsugarpåsen om den är full. Se till att filterlocket är ordentligt stängt och att överdelen är korrekt låst.

Kan jag använda dammsugaren med ett elverktyg?

Ja, tack vare eluttaget (3) med jordkontakt. Anslut verktyget, ställ väljaren på symbolen för automatisk start/stopp. Dammsugaren startar tillsammans med verktyget och stannar 15 sekunder efter det för att suga upp restdamm.

Hur underhåller jag nivågivarna?

Rengör regelbundet nivågivarna (35) med en mjuk trasa för att undvika funktionsstörningar. Lossa spännena, ta bort överdelen, rengör givarna och sätt tillbaka allt.

Hur förvarar och transporterar jag dammsugaren?

Linda sladden runt sladdhållaren, placera tillbehören i sina hållare, linda sugslangen runt överdelen genom hållaren. För transport, töm påsen eller tanken och bär dammsugaren i handtaget (6). Förvara den på en torr plats.

Vilka tillbehör finns till denna dammsugare?

Tillbehör som filterpåsar i papper eller non-woven, vätskepåsar, engångspåsar (PE) samt antistatiska slangar finns tillgängliga. Referenserna finns i bruksanvisningen: till exempel pappersfilterpåse (2 607 432 035).

Hur gör jag årligt underhåll?

En teknisk kontroll måste utföras minst en gång per år av tillverkaren eller en behörig person. Den omfattar kontroll av filtret, tätheten och funktionen hos kontrollanordningen. Använd dammask vid underhållsarbete.

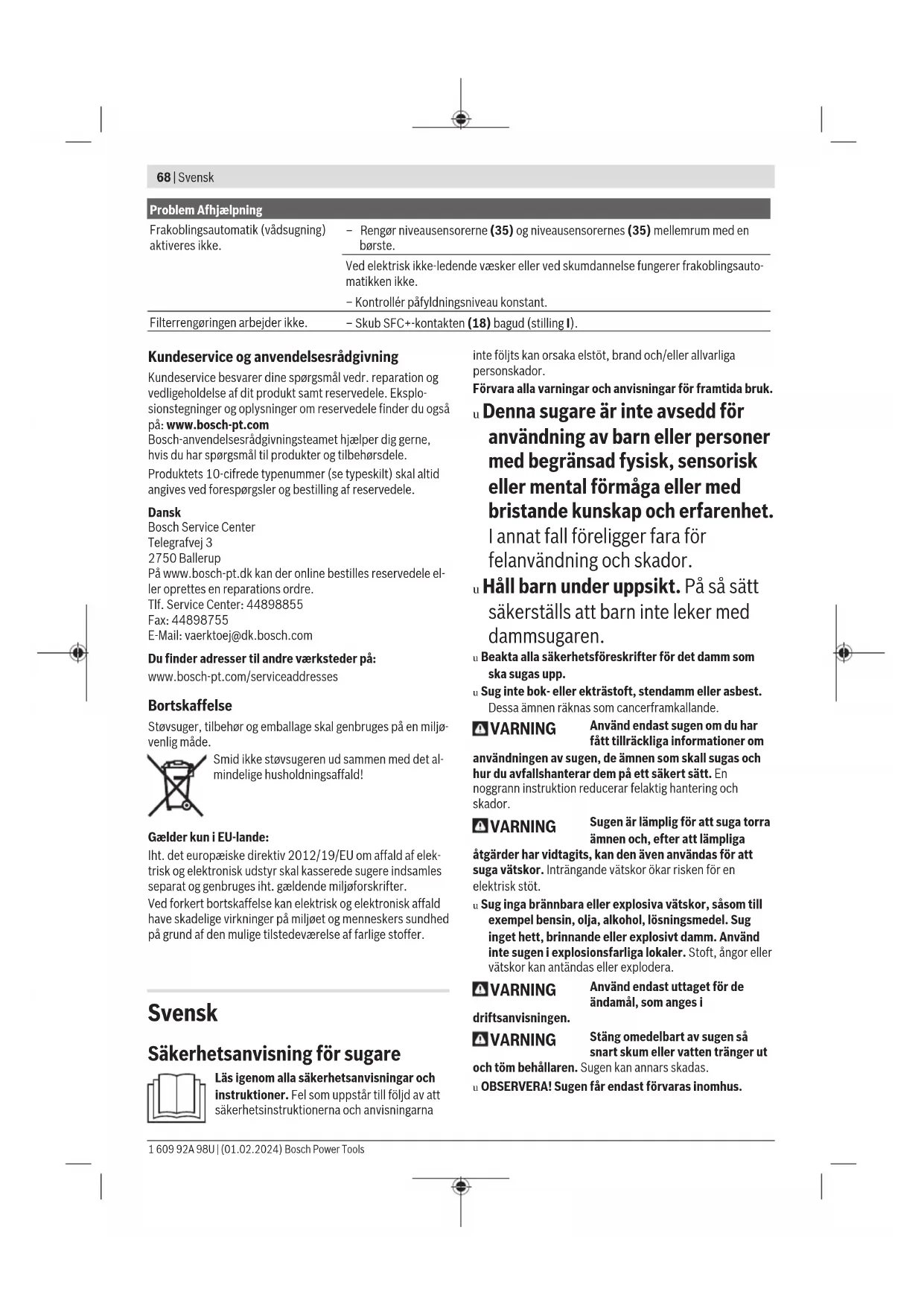

BRUKSANVISNING GAS 35 L SFC+ Professional BOSCH

Läs igenom säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna

inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Denna sugare är inte avsedd för användning av barn eller personer med begränsad fysisk, sensorisk eller mental förmåga eller med bristande kunskap och erfarenhet. I annat fall föreligger fara för felanvändning och skador. Håll barn under uppsikt. På så sätt säkerställs att barn inte leker med dammsugaren. Beakta alla säkerhetsföreskrifter för det damm som ska sugas upp. Sug inte bok- eller ekträstoft, stendamm eller asbest. Dessa ämnen räknas som cancerframkallande.

VARNING

Använd endast sugen om du har fått tillräckliga informationer om

användningen av sugen, de ämnen som skall sugas och hur du avfallshanterar dem på ett säkert sätt. En noggrann instruktion reducerar felaktig hantering och skador.

VARNING

Sugen är lämplig för att suga torra ämnen och, efter att lämpliga

åtgärder har vidtagits, kan den även användas för att suga vätskor. Inträngande vätskor ökar risken för en elektrisk stöt.

Sug inga brännbara eller explosiva vätskor, såsom till exempel bensin, olja, alkohol, lösningsmedel. Sug inget hett, brinnande eller explosivt damm. Använd inte sugen i explosionsfarliga lokaler. Stoft, ångor eller vätskor kan antändas eller explodera.

VARNING

Använd endast uttaget för de ändamål, som anges i

driftsanvisningen.

VARNING

Stäng omedelbart av sugen så snart skum eller vatten tränger ut

och tömbbehållaren. Sugen kan annars skadas.

OBSERVERA! Sugen får endast förvaras inomhus.

OBSERVERA! Rengör regelbundet nivåsensorerna för vätskor och kontrollera att de inte är skadade. Funktionen kan annars påverkas. Använd en jordfelsbrytare om det inte är möjligt att undvika att använda sugen i fuktig miljö. Jordfelsbrytaren minskar risken för elstöt. Kontrollera sugen, kabeln och kontakten före varje användning. Använd inte sugen om du konstaterar någon skada. Öppna inte sugen själv och låt endast behörig fackpersonal reparera den med originalreservdelar. Skadade sugar, kablar och kontakter ökar risken för elstöt. Kör inte över och kläm inte kabeln. Dra inte i kabeln för att dra kontakten ur uttaget eller flytta sugen. Skadade nätsladdar ökar risken för elstöt. Dra ut kontakten ur uttaget innan du utför underhåll på sugen eller rengör den, utför inställningar, byter tillbehör eller förvarar sugen. Denna skyddsåtgärd förhindrar oavsiktlig start av dammsugaren. Se till att det finns god ventilation på arbetsplatsen. Låt endast kvalificerad fackpersonal reparera den och endast med originalreservdelar. Detta garanterar att sugens säkerhet bibehålls.

VARNING

Dammsugaren innehåller hälsovådligt stoft. Låt endast

fackfolk tömma och underhålla dammsugaren, inklusive hantera stoftbehållarna. En lämplig skyddsutrustning krävs. Använd inte dammsugaren utan komplett och korrekt monterat filtersystem. I annat fall sätter du din hälsa i fara.

Kontrollera innan idrifttagningen att sugslangen är i felfritt skick. Lämna i det sammanhanget sugslangen monterad i sugen så att det inte oavsiktligt tränger ut stoft. I annat fall kan du andas in stoft. Sitt inte på sugen. Du kan då skada sugen. Var försiktig i hanteringen av nätsladden och sugslangen. Du kan sätta andra personer i fara med det. Rengör inte sugen med en direkt riktad vattenstråle. Inträngande vatten i sugens överdel ökar risken för en elektrisk stöt. Anslut sugen till ett på föreskrivet sätt jordat strömnät. Uttag och förlängningskabel måste ha en funktionsduglig skyddsledare.

Symboler

Nedanstående symboler kan vara av betydelse för användningen av din sug. Lägg på minnet symbolerna och deras betydelse. Rätt tolkning av symbolerna hjälper dig att använda sugen bättre och säkrare.

Symboler och deras betydelse

VARNING! Läs igen alla säkerhetsanvisningar och

instruktioner. Fel som uppstår till följd

Symboler och deras betydelse

av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Dammsugare i dammklass L enligt IEC/EN 60335-2-69 för torrdammsugning av hälsovådligt damm med ett exponeringsgränsvärde på > 1 mg/m³.

VARNING! Dammsugaren innehåller hälsovådligt damm. Låt endast fackpersonal tömma och underhålla dammsugaren, inklusive hantera dammbehållarna. En lämplig skyddsutrustning krävs. Använd inte dammsugaren utan komplett och korrekt monterat filtersystem. I annat fall sätter du din hälsa i fara.

max. 1 L-Boxx, max. 15 kg

Klicka på max en L-Boxx.

Vikten för L-Boxx med innehåll får inte vara mer än 15 kg.

Häng inte dammsugaren i en krankrok, t.ex. för transport. Dammsugaren kan inte lyftas i kran. Risk för personskador och materiella skador föreligger.

Använd inte dammsugaren som stege eller steghjälp och sitt inte på den.

Dammsugaren kan välta och skadas. Skaderisk föreligger.

Start-/stopp-automatik

Uppsugning av damm från elverktyg i drift

Dammsugaren slås på automatiskt och stängs av med tidsfördröjning

Stänga av

Sug

Uppsugning av avlagrat damm

Symboler och deras betydelse

SFC+

SFC+

Halvautomatisk filterrengöring (SFC+ = Semi-Automatic Filter Cleaning Plus)

max. 2200 W min. 100 W

Uppgifter om tillåten anslutningseffekt hos anslutet elverktyg (landsspecifikt)

Produkt- och prestandabeskrivning

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Dammsugaren är avsedd för att fatta tag i, suga upp, transportera och franskilja ej brännbart torrt damm, ej brännbara vätskor och vatten-luftblandning. Dammsugaren är stofttekniskt provad och uppfyller stoftklass L. Den uppfyller de högre krav som ställs för yrkesmässig användning inom t.ex. hantverk, industri och verkstäder. Dammsugare i dammklass L enligt IEC/EN 60335-2-69 får endast användas för utsug av hälsofarligt damm med ett exponeringsgränsvärde på > 1 mg/m³

Använd endast sugen om du kan bedöma och genomföra alla funktioner eller om du fått motsvarande anvisningar.

Uttaget får endast användas i torra utrymmen.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustrationen av dammsugaren på grafiksidan.

(1) Behallare (2) Slangfäste (3) Uttag för elverktyg (4) Hållare för sugslang (5) Funktionsväljare (6) Bärhandtag (7) L-BOXX-fäste (8) Dammsugarens överdel (9) Förslutning för dammsugarens överdel (10) Lophjul (11) Hjulbroms (12) Hjul (13) Kabelfäste (14) Filterkåpans förslutningsflik (15) Hållare för sugör (16) Hållare för fogmunstycke/böjt munstycke (17) Hållare för golvmunstycke (18) SFC+-brytare

(19) Utsugsadapter (20) SFC+-modul (21) Dammsugarslang (22) Böjt munstycke (23) Avfallssäck (24) Veckfilter (cellulosa) (25) Fogmunstycke (26) Gummitätning (27) Borstremsa (28) Golvmunstycke (29) Dammsugarr (30) Hållare för sugslangsfäste (31) Tryckknapp (32) Falskuftoppning (33) Utlösare filterrengöring (34) Filterkåpa (35) Nivåsensorer

Tekniska data

Våt-/torrdammsugare GAS 35 L SFC+
Artikelnummer	3601 JC3 0..
Nominell ingängseffekt W 1 200
Frekvens Hz 50-60
Behçllarvolym (brutto) I 35
Nettovolym (vätska) I 19
Dammässens volym I 19
Max. undertryckA)
- Dammsugare hPa 230
- Turbin hPa 254
Max. genomströmningsmängdA)
- Dammsugare I/s	36
	m³/s 0,036
	m³/h 129,6
- Turbin I/s	74
	m³/s 0,074
	m³/h 266,4
Max. dammsugningseffekt W 1 380
Yta veckfilter	m² 0,615
Dammklass	L
ViktB)	kg 11,6
Skyddsklass	⊕/I
Skyddsklass, sugare	IPX4

Våt-/torrdammsugare GAS 35 L SFC+

Skyddsklass kontakt Schweiz IP55

A) uppmätt med en sugslang 035 mm och 3 m längd B) Vikt utan elanslutning och utan kontakt

Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.

Värdena kan variera beroende på produkt och är beroende av användnings- och omgivningsvillkor. Mer information finns på www.bosch-professional.com/wac.

Start/stopp-automatik

Märkspänning Maximal effekt Minimal effekt

230V 2200W 100W

Uppgifter om tillåten anslutningseffekt hos anslutet elverktyg. Detta värde kan avvika hos andra landsspecifika modeller. Observera uppgifterna på dammsugarens kontakt.

Buller-/vibrationsdata

Bullernivåvärde beräknat enligt EN 60335-2-69.

Den A-viktade bullernivån för dammsugaren är typiskt 70 dB(A). Osäkerhet K = 3 dB. Bullernivån vid arbetet kan överskrida angivna värden. Bär hörselskydd!

Totala vibrationsvärden a h (vektorsumma för tre riktningar) och osäkerhet K beräknad enligt EN 60335-2-69: a h < 2,5m / s²,K = 1,5m / s²

Montage

Dra ut kontakten ur uttaget innan du utför underhåll på sugen eller rengör den, utför inställningar, byter tillbehör eller förvarar sugen. Denna skyddsåtgärd förhindrar oavsiktlig start av dammsugaren.

Montera dammsugarslangen (se bild B)

Sätt på dammsugarslangen (21) på dammsugarmunstycket (2) och vrid den medsols till anslaget.

Anmärkning: Vid dammsugning uppstår en elektrisk laddning genom friktion hos dammet i sugslangen och -tillbehöret, som användaren kan känna av i form av statisk urladdning (beroende på omgivningens påverkan och kroppslig uppfattning).

Bosch rekommenderar i allmänhet en antistatisk sugslang (tillbehör) vid uppsugning av fint damm och torra material.

Sugslangen (21) och SFC+-modulen (20) är utrustade med ett klamsystem till vilket sugtillbehör (utsugsadapter (19), böjt munstycke (22)) kan anslutas.

Montera utsugsadapter (se bild C)

Sätt SFC+-modulen (20) på sugslangen (21) så att de båda tryckknapparna (31) på sugslangen snäpper fast hörbart.

Sätt därefter utsugsadaptern (19) på SFC+-modulen (20) så att de båda tryckknapparna (31) på SFC+-modulen snäpper fast hörbart. - För att demontera trycker du tryckknapparna (31) inåt och drar komponenterna åt sidan.

Montera munstycke och rör (se bild D)

Sätt det böjda munstycket (22) på sugslangen (21) tills de båda tryckknapparna (31) på sugslangen snäpper fast hörbart. Sätt därefter fast det önskade sugtillbehöret (golvmunstycke, fogmunstycke, sugrör etc.) på det böjda munstycket (22). - För att demontera trycker du tryckknapparna (31) inåt och drar komponenterna åt sidan.

Sätta in/ta ut avfallssäck eller dammpåse (torrsugning) (se bild E1-E2)

För att torrsuga kan du sätta en avfallssäck (23) eller en dammpåse (tillbehör) i behållaren (1). Därigenom underlättas avfallshanteringen av stoftet.

Observera: vid användning av en pappersfilterpåse måste du - och vid användning av en fleecefilterpåse bör du - stänga av den halvautomatiska filterrengöringen (SFC+) (se „Halvautomatisk filterrengöring (se bild I)“, Sidan 73).

Sätta in avfallssäcken

• Öppna förslutningarna (9) och ta av sugoverdelen (8). Lägg avfallssäcken (23) med påfyllningsöppningen framåt i behållaren (1). Dra påfyllningsöppningen över anslutningsflänsen till fördjupningen på anslutningsflänsen.
• Se till att avfallssäcken (23) ligger helt an mot behållarens (1) innerväggar. Vik resten av avfallssäcken (23) över kanten på behållaren (1). Sätt på sugoverdelen (8) och stäng förslutningarna (9).

Ta ut avfallssäcken och stäng den.

• Öppna förslutningarna (9) och ta av sugoverdelen (8). Dra den fulla avfallssäcken (23) bakåt från anslutningsflänsen. Ta försiktigt av avfallssäcken (23), utan att skada den, från behållaren (1). Se till att avfallssäcken inte rör vid anslutningsflänsen eller andra vassa föremål. Dra av tejpen och klistra ihop avfallssäcken. Snör ihop avfallssäcken (23) under påfyllningsöppningen med den avdragna tejpen.

Byta ut/sätta in dammpåse (tillbehör)

• Öppna förslutningarna (9) och ta av sugoverdelen (8). Dra den fulla dammpåsen bakåt ur fästet. Förslut dammpåsen genom att fälla ner locket. Ta ut den stängda dammpåsen ur behållaren (1).

Vik den nya dammpåsen över fästet på sugen. Se till att dammpåsen ligger an mot behållarens (1) innervägg med hela sin längd. Sätt på sugoverdelen (8) och stäng förslutningarna (9).

Sätta in gummitätning (våtsugning) (se bild F)

Observera: kraven på genomsläppningsgraden (dammklass L) har endast påvisats för torrsugning.

Lyft borstremsorna (27) ur golvmunstycket (28) med lämpligt verktyg. Sätt gummitätningen (26) i golvmunstycket (28).

Observera: den strukturerade sidan av gummitätningen måste visa utåt.

Klicka på L-BOXX (se bild G)

För transport av sugen och för platsbesparande förvaring av sugtillbehör och/eller elverktyg kan du klicka på en L-BOXX på sugens övre del.

Klicka fast L-BOXXen på fästena (7). Bär inte sugen i handtaget på den fastklickade L-BOXXen. Sugen är för tung för L-BOXXens handtag. Risk för personskador och materiella skador föreligger.

Drift

Dra ut kontakten ur uttaget innan du utför underhåll på sugen eller rengör den, utför inställningar, byter tillbehör eller förvarar sugen. Denna skyddsåtgärd förhindrar oavsiktlig start av dammsugaren.

Driftstart

Kontrollera nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på sugens typskylt. Informera dig om gällande nationella lagar och regler gällande hantering av hälsovådligt damm.

Utsuget får endast användas för upp- och utsug av följande material:

Damm med exponeringsgränsvärde >1 mg/m³. Sugen får generellt inte användas i utrymmen där det finns risk för explosioner.

För att garantera optimal sugeffekt ska sugslangen (21) alltid tas av från sugenheten (8).

Torrsugning

Uppsugning av avlagrat stoft

För att starta sugen, ställ driftstypväljaren (5) på symbolen "Sug".

För att stänga av sugen, ställ driftstypväljaren (5) på symbolen "Stäng av".

Uppsugning av damm från arbetande elverktyg (se bild H)

Det skall finnas ett tillräckligt luftväxlingsförhållande i rummet när frånluften går tillbaka in i rummet. Beakta nationella föreskrifter.

Ett skyddskontakt-uttag (3) är integrerat i sugen. Här kan du ansluta ett externt elverktyg. Beakta maximal tillåten anslutningseffekt för anslutet elverktyg.

Montera utsugsadaptern (19) (se "Montera utsugsadapter (se bild C)", Sidan 71). Sätt utsugsadaptern (19) i elverktygets utsugsanslutning.

Anmärkning: Vid arbete med elverktyg vars lufttillförsel i sugslangen är låg (t.ex. sticksågar, slipar osv.) måste falskluftsöppningen (32) på utsugsadaptern (19) öppnas. Bara på så sätt kan den halvautomatiska filterrengöringen (SFC+) arbeta utan problem.

För att göra detta vrids ringen ovanför falskluftsöppningen (32), tills en maximal öppning uppstår.

- För idrifttagning av start-/stopp automatik hos sugen, ställ driftstypväljaren (5) på symbolen "Start-/stopp-automatik".

- För att starta, slå på det elverktyg som är anslutet till uttaget (3). Sugen startas automatiskt. - Stäng av elverktyget för att utsugningen ska avslutas. Eftersläpningsfunktionen hos start-/stopp-automatiken eftersläpar i upp till 15 sekunder för att suga upp resterande damm från sugslangen. - För att stänga av sugen, ställ driftstypväljaren (5) på symbolen "Stäng av".

Våtsugning

▸ Suga inga brännbara eller explosiva vätskor, såsom till exempel bensin, olja, alkohol, lösningsmedel. Suga inget hett, brinnande eller explosivt damm. Använd inte sugen i explosionsfarliga lokaler. Stoft, ångor eller vätskor kan antändas eller explodera. Sugen får inte användas som vattenpump. Sugen är avsedd för uppsugning av luft- och vattenblandning.

Observera: Kraven på genomsläppningsgraden (dammklass L) har endast påvisats för torrsugning.

Arbetssteg innan våtsugning

- Ta vid behov bort avfallssäcken (23) eller dammpåsen. Observera: för att underlätta avfallshanteringen vid sugning av blandningar med vatten och fasta partiklar ska en vattenfilterpåse (tillbehör) användas som skiljer vätskan från de fasta partiklarna.

• Sätt in gummitätningen (26) i golvmunstycket (28). (Se "Sätta in gummitätning (våtsugning) (se bild F)", Sidan 72) - Avaktivera den halvautomatiska filterrengöringen (SFC+) (se "Halvautomatisk filterrengöring (se bild I)", Sidan 73)

Observera: vid bortsugning av icke-ledande vätskor (t.ex. smörjmedel, olja och fetter) stängs inte sugen av vid fylld behållare. Nivån måste kontrolleras kontinuerligt och behållaren tömmas i tid.

- För att stänga av sugen, ställ driftstypväljaren (5) på symbolen "Stäng av". - Töm behållaren (1). För att undvika mögelbildning efter våtsugning: - Ta ut veckfiltret (24) och låt det torka ordentligt. - Ta av sugoverdelen (8), öppna filterkåpan (34) och låt båda torka ordentligt.

Hur ofta denna behöver utföras beror på dammtyp och mängd. Vid regelbunden användning håller maximal effekt längre.

Vid den halvautomatiska filterrengöringen (SFC+) rengörs veckfilterlamellerna från avlagrat damm genom att vända luftströmmen.

Ett veckfilter som bara har ytlig smuts är fullt funktionsdugligt. Manuell rengöring av veckfiltret med hjälp av knackning eller blåsning är inte nödvändigt och kan dessutom skada filtret.

Observera: den halvautomatiska filterrengöringen är aktiverad från fabriken (SFC+-brytare (18) i läge I).

Utlösa SFC+-filterrengörning

Stäng munstyckets eller sugslangens öppning med handflatan, eller vid monterad SFC+-modul (20), tryck utlösaren (33) nedåt i 10 sekunder.

Avaktivera SFC+

Skjut SFC+-brytaren (18) framåt (läge 0).

Aktivera SFC+

Skjut SFC+-brytaren (18) bakåt (läge I).

Underhåll och service

Underhåll och rengöring

Dra ut kontakten ur uttaget innan du utför underhåll på sugen eller rengör den, utför inställningar, byter tillbehör eller förvarar sugen. Denna skyddsåtgärd förhindrar oavsiktlig start av dammsugaren. Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Bär dammskyddsmask vid underhåll och rengöring av sugen.

Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller auktoriserad serviceverkstad för Bosch elverktyg.

När dammsugaren ska underhållas av användaren ska den demonteras, rengöras och underhållas i den utsträckning det är genomförbart, utan att framkalla fara för användaren och andra personer. Innan demonteringen bör dammsugaren rengöras för att förebygga eventuella faror. Den lokal där dammsugaren demonteras måste ha god ventilation. Använd personlig skyddsutrustning medan du underhåller dammsugaren. Efter underhållet bör underhållsområdet rengöras.

Minst en gång om året ska det göras en dammteknisk kontroll av tillverkaren eller av en instruerad person. Kontrollera till exempel om filtret är skadat, dammsugaren är tät och om kontrollanordningen fungerar korrekt.

Vid dammsugare i klass L, som befinner sig i en smutsig omgivning, bör utsidan och alla maskindelar rengöras eller behandlas med tätningsmedel. Vid genomförandet av underhålls- och reparationsarbeten ska alla förorenade delar, som inte kan rengöras tillfredsställande, avfallshanteras. Sådana delar ska avfallshanteras i ogenomsläppliga påsar i överensstämmelse med de gällande bestämmelserna för avfallshantering av sådant avfall.

Rengör dammsugarens kåpa d och d med en fuktig trasa.

Ta ut/byta veckfiltret (se bild J1-J2)

Sugeffekten beror på filtrets skick. Rengör därför filtret regelbundet.

Byt ut veckfiltret (24) omedelbart om det är skadat.

Dra i förslutningsfliken (14) och öppna filterkåpan (34). -Ta tag i veckfiltret (24) i staget och dra det uppåt. -Ta bort damm och smuts som uppstår vid uttagning av veckfiltret (24) från filterkåpans (34) förslutningskant med en fuktig trasa.

PES- och PTFE-veckfilter kan spolas av under kranen.

Sätt in ett nytt/det rengjorda veckfiltret (24) och se till att det sitter säkert och korrekt. - Stäng filterkåpan (34) igen (ska snäppas fast hörbart).

Rengör behållaren

Torka av behållaren (1) då och då med vanligt, icke-slipande rengöringsmedel och låt den torka.

Rengör nivåsensorerna (se bild K)

Rengör nivåsensorerna (35) med jämna mellanrum.

• Öppna förslutningarna (9) och ta av sugoverdelen (8). Rengör nivåsensorerna (35) med en fuktig trasa. Sätt på sugoverdelen (8) och stäng förslutningarna (9).

Tillbehör

Tillbehörsnummer

Pappersfilterpåse (torr) 2607432035

Fleecefilterpåse (torr) 2607432037

Våtfilterpåse (våt) 2607432039

Avfallssäck (PE) (torr/våt) 2607432043

Svensk

Förvaring och transport (se bild L)

Linda nätkabeln runt kabelhållaren (13). Sätt in tillbehöret i avsedda hållare: sugledning (29) i hållare (15), fogmunstycke (25) i hållaren (16), golvmunstycket (28) i hållaren (17). - Öppna gummibanden på sugslangens hållare (4) och lägg sugslangen (21) runt sugens övre del i hållaren (4). Sätt in de elastiska banden igen. - Klicka fast L-BOXXen på fästena (7). - Ta ut avfallssäcken resp. dammpåsen om den är full, eller töm uppsamlat vätskor innan sugen transporteras för

att undvika ryggskador. Bär endast sugen i handtaget (6).

• Förvara sugen i ett torrt rum och säkerställ att den inte kan användas av obehöriga personer. - För att sätta fast brytrullarna (12), trampa ner brytrullebromsen (11).

Störningsåtgärder

Om en störning (t.ex. filterbrott) inträffar ska sugen omedelbart stängas av. Innan den startas igen skall störningen ha åtgärdats.

Problem Åtgård
Sugturbinen startup inte.	- Kontrollera nätkabel, kontakt, säkring, uttag och nivåssensorer (35).
	Driftsättsväljaren (5) stär på "Start-/stopp-automatik".
	- Ställ driftstypväljaren (5) på symbolen "Sug" eller starta det elverktyg som är anslutet till uttaget (3).
Sugturbinen stängs av.	- Töm behällaren (1).
Sugturbinen startup inte igen after behällaren har tömtss.	- Stäng av sugen och vänta i 5 sekunder,/slå påigen after 5 sekunder.
	- Rengör nivåssensorerna (35) och mellanrummet mellan nivåssensorerna (35) med en borste.
Sugkraften avtar.	- Ta bort blockeringar ur sugmunstycket, utsugsröret (29), sugslangen (21) eller veckfiltret (24).
	- Byt ut avfallssäcken (23) eller dammpåsen.
	- Sätt fast filterkåpan (34) korrekt.
	- Sätt på sugöverdelen (8) korrekt och stäng förl GLUTINGarna (9).
	- Byt ut veckfiltret (24).
Damm lacker ut vid sugning	- Kontrollera att veckfiltret (24) är korrekt monterat.
	- Byt ut veckfiltret (24).
Avständningsautomatiken (våtsugning) svarar inte.	- Rengör nivåssensorerna (35) och mellanrummet mellan nivåssensorerna (35) med en borste.
	Vid elektriska, icke ledande västkor eller vid skumbildning fungerar inte avständningsautomatiken.
	- Kontrollera papyllningsnivän kontinuierligt.
Filterrendgöringen arbetar inte.	- Skjut SFC+-brytaren (18) bakät (läge I).

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Bosch applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Sug, tillbehör och förpackningar ska lämnas in till återvinning.

Kasta inte sugen i hushållsavfallet!

Endast för EU-länder:

Enligt EU-direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess tillämpning i nationell lag ska förbrukade dammsugare sorteras och återvinnas separat.

Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.

Norsk

Sikkerhetsanvisninger for sugere

Les alle sikkerhetsanvisningene og instruksene. Hvis sikkerhetsanvisningene og instruksene ikke tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige

personskader

Sette inn gummileppen (våtsuging) (se bilde F)

Merknad: Den siden av gummileppene som har struktur, må vende utover.

Sette på en L-Boxx (se bilde G)

Våtfilterpose (våt) 2607432039

Avfallspose (PE) (tørr/våt) 2607432043
