lv Instrukcijas oriģinālvalodā

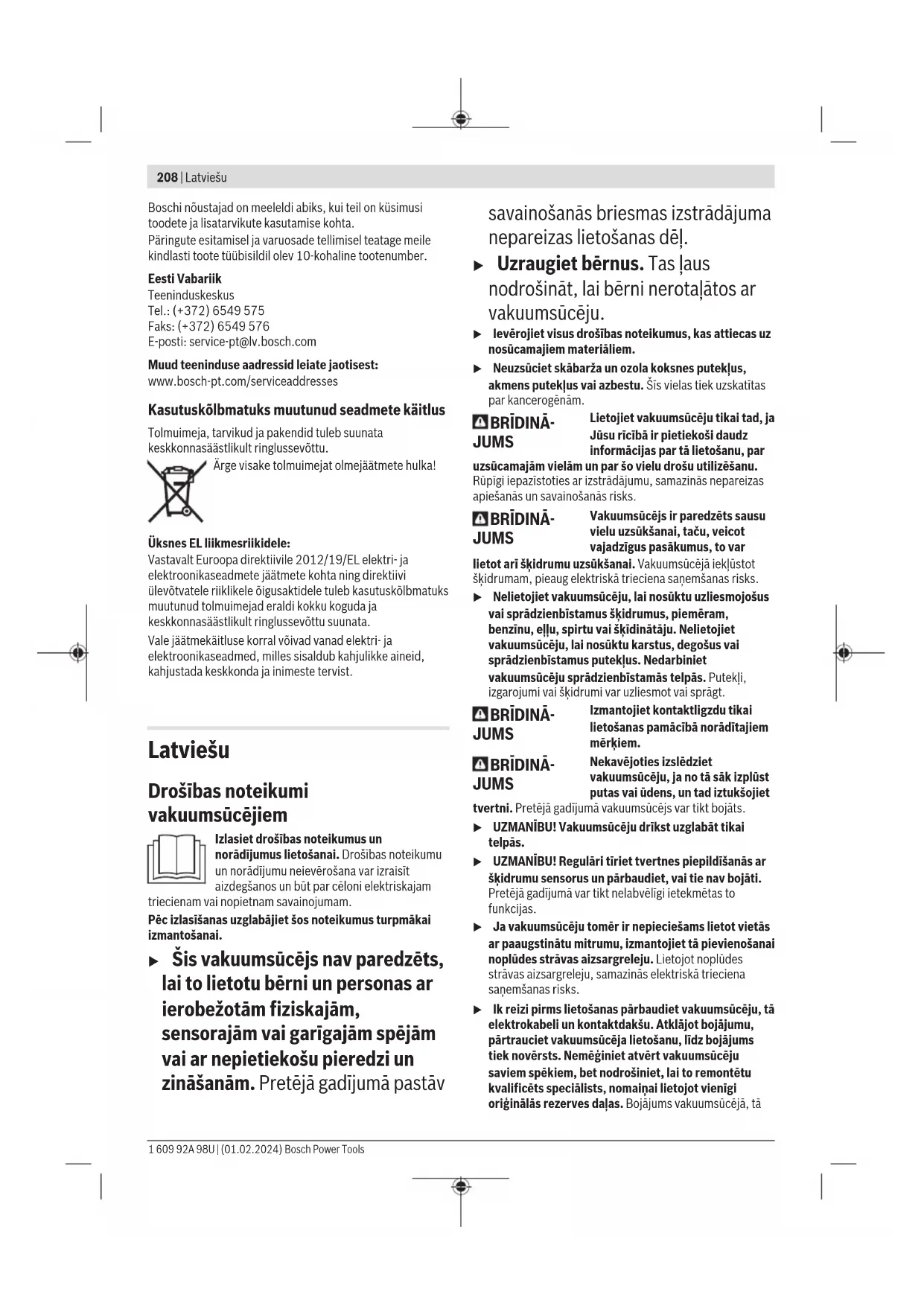

Latviešu Lappuse 208

Izlasiet drošības noteikumus un

norādījumus lietošanai. Drošības noteikumu

un norādījumu neievērošana var izraisīt

aizdegšanos un būt par cēloni elektriskajam

triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai

izmantošanai. u Šis vakuumsūcējs nav paredzēts, lai to lietotu bērni un personas ar

ierobežotām fiziskajām,

sensorajām vai garīgajām spējām

vai ar nepietiekošu pieredzi un

zināšanām. Pretējā gadījumā pastāv

savainošanās briesmas izstrādājuma

nepareizas lietošanas dēļ. u Uzraugiet bērnus. Tas ļaus nodrošināt, lai bērni nerotaļātos ar

vakuumsūcēju. u Ievērojiet visus drošības noteikumus, kas attiecas uz nosūcamajiem materiāliem. u Neuzsūciet skābarža un ozola koksnes putekļus, akmens putekļus vai azbestu. Šīs vielas tiek uzskatītas

JUMS Lietojiet vakuumsūcēju tikai tad, ja

Jūsu rīcībā ir pietiekoši daudz

informācijas par tā lietošanu, par

uzsūcamajām vielām un par šo vielu drošu utilizēšanu.

Rūpīgi iepazīstoties ar izstrādājumu, samazinās nepareizas

apiešanās un savainošanās risks.

JUMS Vakuumsūcējs ir paredzēts sausu

vielu uzsūkšanai, taču, veicot

vajadzīgus pasākumus, to var

lietot arī šķidrumu uzsūkšanai. Vakuumsūcējā iekļūstot

šķidrumam, pieaug elektriskā trieciena saņemšanas risks. u Nelietojiet vakuumsūcēju, lai nosūktu uzliesmojošus vai sprādzienbīstamus šķidrumus, piemēram,

benzīnu, eļļu, spirtu vai šķīdinātāju. Nelietojiet

vakuumsūcēju, lai nosūktu karstus, degošus vai

sprādzienbīstamus putekļus. Nedarbiniet

vakuumsūcēju sprādzienbīstamās telpās. Putekļi,

izgarojumi vai šķidrumi var uzliesmot vai sprāgt.

JUMS Izmantojiet kontaktligzdu tikai

lietošanas pamācībā norādītajiem

JUMS Nekavējoties izslēdziet

vakuumsūcēju, ja no tā sāk izplūst

putas vai ūdens, un tad iztukšojiet

tvertni. Pretējā gadījumā vakuumsūcējs var tikt bojāts. u UZMANĪBU! Vakuumsūcēju drīkst uzglabāt tikai telpās. u UZMANĪBU! Regulāri tīriet tvertnes piepildīšanās ar šķidrumu sensorus un pārbaudiet, vai tie nav bojāti.

Pretējā gadījumā var tikt nelabvēlīgi ietekmētas to

funkcijas. u Ja vakuumsūcēju tomēr ir nepieciešams lietot vietās ar paaugstinātu mitrumu, izmantojiet tā pievienošanai

noplūdes strāvas aizsargreleju. Lietojot noplūdes

strāvas aizsargreleju, samazinās elektriskā trieciena

saņemšanas risks. u Ik reizi pirms lietošanas pārbaudiet vakuumsūcēju, tā elektrokabeli un kontaktdakšu. Atklājot bojājumu,

pārtrauciet vakuumsūcēja lietošanu, līdz bojājums

tiek novērsts. Nemēģiniet atvērt vakuumsūcēju

saviem spēkiem, bet nodrošiniet, lai to remontētu

kvalificēts speciālists, nomaiņai lietojot vienīgi

oriģinālās rezerves daļas. Bojājums vakuumsūcējā, tā 1 609 92A 98U | (01.02.2024) Bosch Power ToolsLatviešu | 209

elektrokabelī vai kontaktdakšā paaugstina elektriskā

trieciena saņemšanas risku.

u Nepārbrauciet un nesaspiediet vakuumsūcēja

elektrokabeli. Nevelciet aiz elektrokabeļa, ja vēlaties

atvienot vakuumsūcēja kontaktdakšu no elektrotīkla

kontaktligzdas vai pārvietot vakuumsūcēju. Ja ir

bojāts elektrokabelis, pieaug risks saņemt elektrisko

u Atvienot vakuumsūcēja kontaktdakšu no elektrotīkla

kontaktligzdas pirms vakuumsūcēja apkalpošanas,

tīrīšanas vai iestatīšanas, piederumu nomaiņas vai

novietošanas uzglabāšanai. Šāds piesardzības

pasākums ļauj novērst vakuumsūcēja nejaušu

u Parūpējieties, lai darba telpa tiktu labi vēdināta.

u Nodrošiniet, lai vakuumsūcēju remontētu kvalificēts

speciālists, nomaiņai lietojot vienīgi oriģinālās

rezerves daļas. Vienīgi tā ir iespējams panākt

vakuumsūcēja ilgstošu un nevainojamu darbību bez

JUMS Vakuumsūcējs satur veselībai

kaitīgus putekļus. Nodrošiniet, lai

vakuumsūcēja iztukšošanu un

apkopi, tai skaitā putekļu savācējtvertnes noņemšanu

veiktu vienīgi kvalificēts personāls. Strādājot ar

vakuumsūcēju, nepieciešams lietot atbilstošu

aizsargaprīkojumu. Nedarbiniet vakuumsūcēju, ja tas

nav pilnā apjomā aprīkots ar filtru sistēmu. Tas var būt

u Pirms vakuumsūcēja iedarbināšanas pirmo reizi

pārliecinieties, ka tā uzsūkšanas šļūtene ir

nevainojamā stāvoklī. Pievienojiet uzsūkšanas šļūteni

vakuumsūcējam, lai no tā nejauši neizbirtu iesūktie

putekļi. Izbirušie putekļi var tikt ieelpoti.

u Nesēdiet uz vakuumsūcēja. Tas var instrumentu

u Ievērojiet piesardzību, lietojot vakuumsūcēja

elektrokabeli un uzsūkšanas šļūteni. Pretējā gadījumā

var tikt apdraudētas citas personas.

u Nelietojiet vakuumsūcēja tīrīšanai tieši uz to virzītu

ūdens strūklu. Ūdenim iekļūstot vakuumsūcēja augšējā

daļā, pieaug elektriskā trieciena saņemšanas risks.

u Pievienojiet vakuumsūcēju pie pienācīgi sazemētas

elektrotīkla kontaktligzdas. Elektrotīkla kontaktligzdai

un pagarinātājkabelim jābūt aprīkotam ar funkcionēt

spējīgu aizsargzemējuma vadu.

Lietojot vakuumsūcēju, var būt svarīgi zināt šeit parādīto

simbolu nozīmi. Tāpēc lūdzam iegaumēt šos simbolus un to

nozīmi. Simbolu pareiza interpretācija ļaus labāk un drošāk

lietot vakuumsūcēju.

Simboli un to nozīme

BRĪDINĀJUMS! Izlasiet visus drošības

noteikumus un norādījumus. Ja neievē-

ro drošības noteikumus un norādījumus,

var izraisīt elektrotriecienu, ugunsgrēku

un/vai nopietnus savainojumus.

Vakuumsūcējs ir paredzēts standartam

IEC/EN 60335-2-69 atbilstošu veselībai

kaitīgu L klases putekļu sausai

uzsūkšanai ar ekspozīcijas koncentrācijas

BRĪDINĀJUMS! Vakuumsūcējs satur

veselībai kaitīgus putekļus. Nodroši-

niet, lai vakuumsūcēja iztukšošanu un

apkopi, tai skaitā putekļu savācējtvert-

nes noņemšanu veiktu vienīgi

kvalificēts personāls. Strādājot ar

vakuumsūcēju, nepieciešams lietot

atbilstošu aizsargaprīkojumu. Nedarbi-

niet vakuumsūcēju, ja tas nav pilnā

apjomā aprīkots ar filtru sistēmu. Tas

var būt bīstami veselībai.

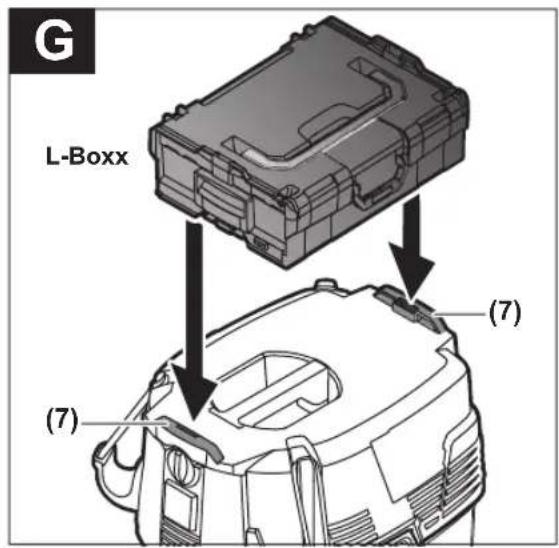

Pievienojiet vakuumsūcējam maksimāli

vienu konteineri L-BOXX.

L-BOXX konteinera svars kopā ar saturu

nedrīkst pārsniegt 15kg.

Neuzkariniet vakuumsūcēju uz āķa,

piemēram, transportēšanas laikā.

Vakuumsūcējs nav paredzēts

piekarināšanai. Tas var radīt

savainojumus un materiālo vērtību

Nelietojiet vakuumsūcēju kā sēdekli,

kāpnes vai kāpsli. Vakuumsūcējs var

apgāzties un tikt bojāts. Pastāv

Automātiska ieslēgšanās un

Šī funkcija ļauj uzsūkt darba gaitā

radušos putekļus no darbināmajiem

elektroinstrumentiem

Vakuumsūcējs automātiski ieslēdzas un

pēc tam izslēdzas ar zināmu laika aizturi

Bosch Power Tools 1 609 92A 98U | (01.02.2024)210 | Latviešu

Simboli un to nozīme

Nosēdušos putekļu uzsūkšana

Pusautomātiska filtra tīrīšana (SFC+ =

Semi-Automatic Filter Cleaning Plus)

Dati par pievienotā elektroinstrumenta

maksimālo pieslēgšanās jaudu (atkarībā

Izstrādājuma un tā funkciju apraksts

Ņemiet vērā attēlus lietošanas pamācības sākuma daļā.

Vakuumsūcējs ir paredzēts sausu un nedegošu putekļu,

nedegošu šķidrumu un gaisa un ūdens maisījumu

savākšanai, uzsūkšanai, aizvadīšanai un atdalīšanai.

Vakuumsūcējs ir pārbaudīts un atzīts par piemērotu L klases

putekļu uzsūkšanai. Tas atbilst visaugstākajām prasībām,

kādas tiek uzstādītas amatniecībā, rūpniecībā un darbnīcās

profesionāli izmantojamajiem vakuumsūcējiem.

L klases putekļu uzsūkšanai paredzēto vakuumsūcēju, kas

atbilst standartam IEC/EN 60335-2-69, drīkst lietot vienīgi

veselībai kaitīgu putekļu uzsūkšanai ar ekspozīcijas

robežvērtību >1mg/m³.

Lietojiet vakuumsūcēju tikai tad, ja esat pilnībā iepazinies ar

visām tā funkcijām un spējat tās bez ierobežojumiem pielie-

tot vai arī esat saņēmis pienācīgu apmācību darbam ar to.

Darbības laikā kontaktligzdu drīkst izmantot tikai sausā vidē.

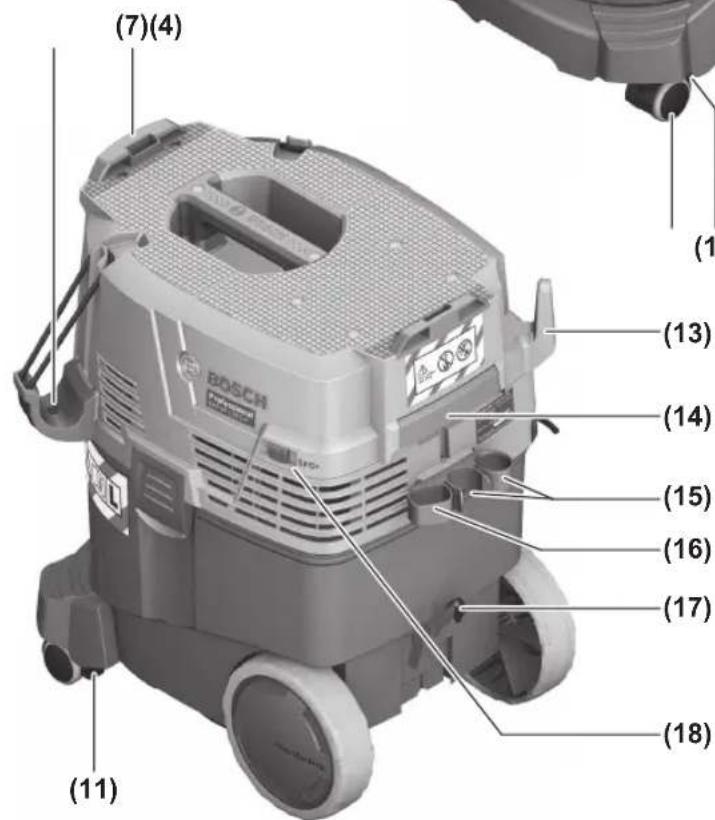

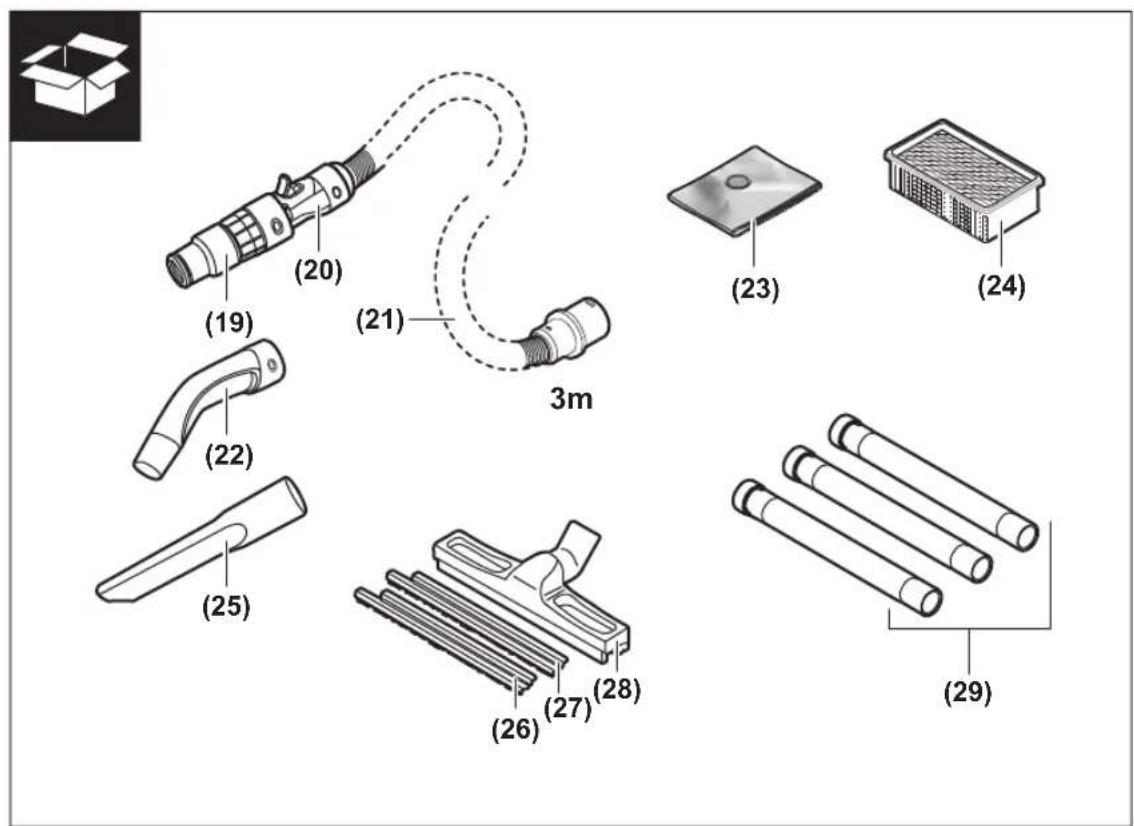

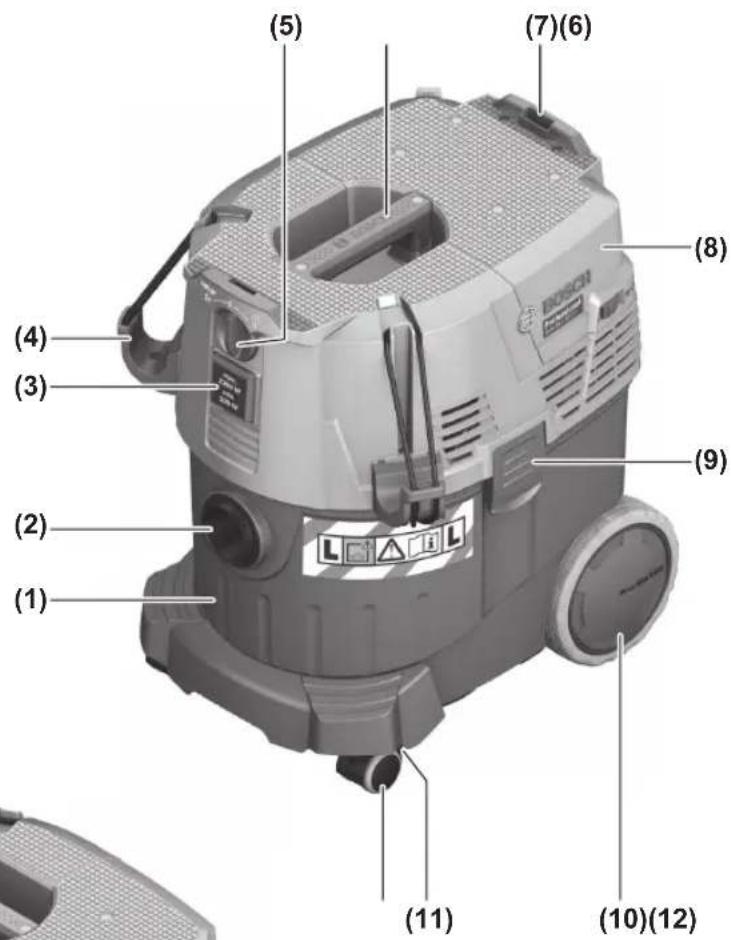

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst izstrādājuma attēliem,

kas sniegti lietošanas pamācības grafiskajās lappusēs.

Savienotājs šļūtenes pievienošanai

Kontaktligzda elektroinstrumentam

Uzsūkšanas šļūtenes turētājs

Darba režīmu pārslēdzējs

Konteinera L-BOXX stiprinājums

Vakuumsūcēja augšējā daļa

Vakuumsūcēja augšējās daļas aizdare

Pagriežamo ritenīšu bremze

Pagriežamais ritenītis

Elektrokabeļa turētājs

Filtra pārsega aizdare

Uzsūkšanas caurules turētājs

Turētājs salaidumu sprauslai/liektajai sprauslai

Turētājs grīdas sprauslai

Stiprinājums uzsūkšanas šļūtenes turētājam

Gaisa iesūkšanas lūka

Filtra tīrīšanas palaidējs

Tvertnes piepildīšanās devēji

Nominālā ieejas jauda W 1200

Tvertnes tilpums (bruto) l 35

Neto tilpums (šķidrums) l 19

Putekļu maisa tilpums l 19

maks. gaisa retinājums

maks. uzsūkšanas jauda W 1380

Ieloču filtra laukums m² 0,615

Putekļu klase L Svars

Aizsardzības klase /I Vakuumsūcēja aizsardzības

A) Izmērīts ar 3 m garu uzsūkšanas šļūteni ar Ø 35 mm

B) Svars bez elektrotīkla pieslēguma kabeļa un elektrotīkla

Parametri ir sniegti nominālajam spriegumam [U] 230 V.

Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir

modificēti atbilstoši nacionālajiem standartiem, šie parametri var

Vērtības var atšķirties atkarībā no konkrētā izstrādājuma un

izmantošanas vai apkārtējās vides apstākļiem. Plašāku informāciju

skatiet vietnē www.bosch-professional.com/wac.

Automātiska ieslēgšanās/izslēgšanās

maksimālā jauda minimālā jauda

230V 2200W 100W Dati par pievienotā elektroinstrumenta pieļaujamo pieslēgšanās

Citām valstīm paredzētajiem modeļiem šīs vērtības var atšķirties.

Lūdzam ievērot vērtības, kas norādītas uz vakuumsūcēja

Informācija par troksni un vibrāciju

Attiecīgi tiek noteiktas trokšņa emisijas vērtības

Putekļsūcēja A svērtais skaņas spiediena līmenis parasti ir

šāds 70dB(A). Nenoteiktība K=3dB. Darbības laikā

trokšņa līmenis var pārsniegt norādītās vērtības. Lietojiet

dzirdes aizsardzības līdzekļus!

Kopējā vibrācijas paātrinājuma vērtība a

trijos virzienos) un mērījumu izkliede K ir noteikta atbilstoši

Montāža u Atvienot vakuumsūcēja kontaktdakšu no elektrotīkla kontaktligzdas pirms vakuumsūcēja apkalpošanas,

tīrīšanas vai iestatīšanas, piederumu nomaiņas vai

novietošanas uzglabāšanai. Šāds piesardzības

pasākums ļauj novērst vakuumsūcēja nejaušu

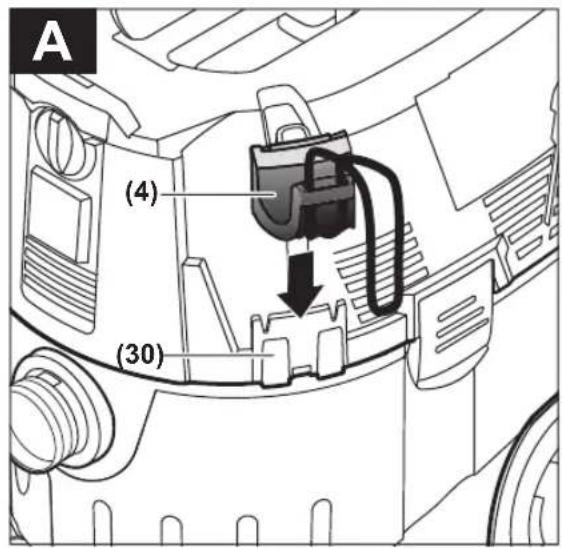

Uzsūkšanas šļūtenes turētāja montāža (attēls A)

– No augšas spēcīgi iebīdiet uzsūkšanas šļūtenes turētājus

(4) šim nolūkam paredzētajos stiprinājumos (30), līdz

turētāji tajos fiksējas.

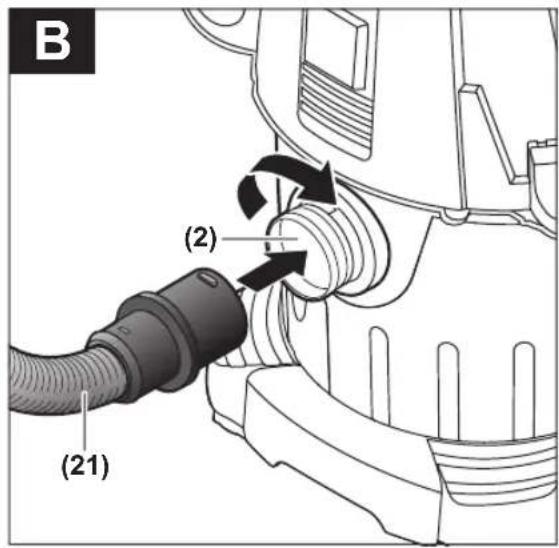

Uzsūkšanas šļūtenes montāža (skatītattēluB)

Uzlieciet uzsūkšanas šļūteni(21) uz šļūtenes savienotāja(2)

un pagrieziet to pulksteņrādītāju kustības virzienā līdz

Piezīme. Uzsūkšanas laikā putekļu berzes dēļ šļūtenē

veidojas elektriskais lādiņš, kas var skart lietotāju statiskās

izlādes veidā (atkarībā no apkārtējā vides ietekmes un

Vispārējā gadījumā, uzsūcot smalkus putekļus un sausus

materiālus, ieteicams izmantot Bosch antistatisko

uzsūkšanas šļūteni (papildpiederums).

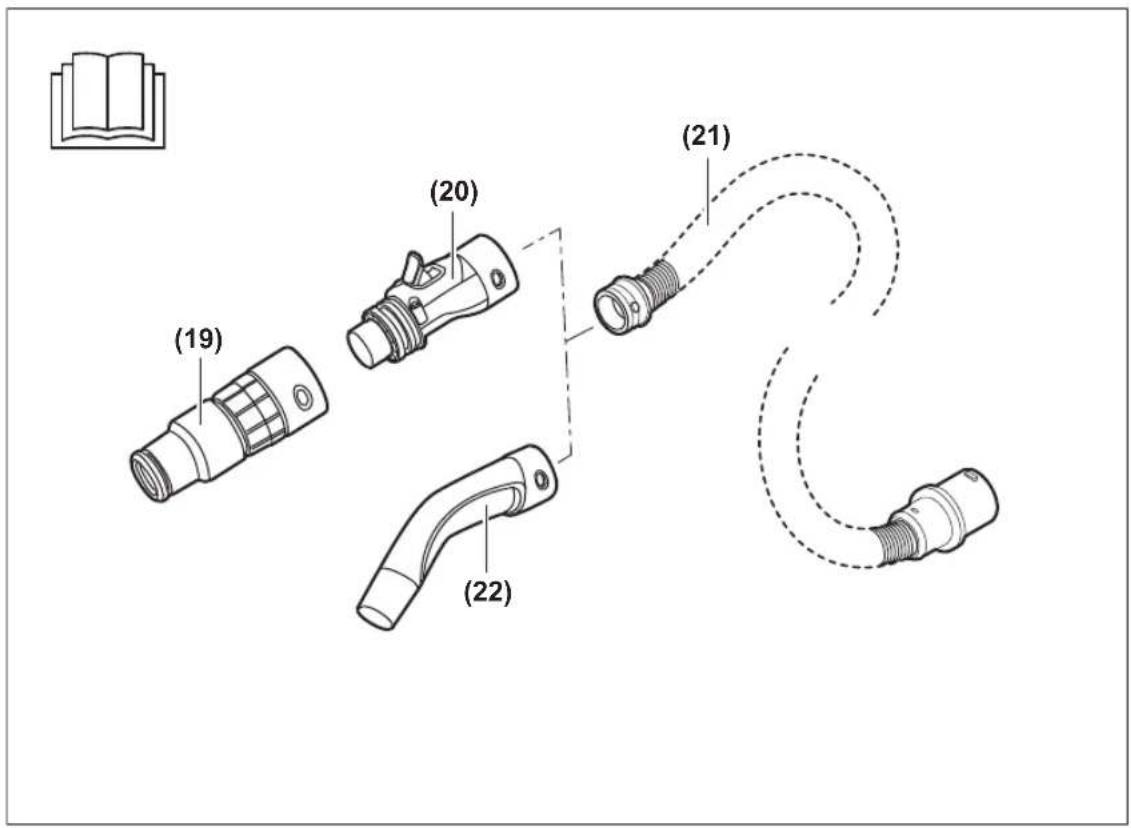

Uzsūkšanas piederumu montāža

Uzsūkšanas šļūtene (21) un SFC+ modulis (20) ir aprīkoti ar

fiksēšanas sistēmu, ar kuras palīdzību var pievienot

uzsūkšanas piederumus (uzsūkšanas adapteri (19) un liekto

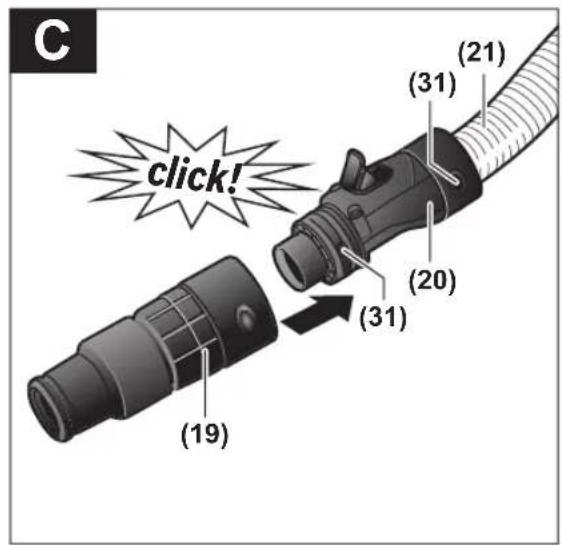

Uzsūkšanas adaptera montāža (attēls C)

– Uzbīdiet SFC+ moduli (20) uz uzsūkšanas šļūtenes (21),

līdz abas uzsūkšanas šļūtenes spiedpogas (31) fiksējas ar

skaidri sadzirdamu troksni.

– Pēc tam uzbīdiet uzsūkšanas adapteri (19) uz SFC+

moduļa (20), līdz abas SFC+ moduļa spiedpogas (31)

fiksējas ar skaidri sadzirdamu troksni.

– Lai demontētu daļas, nospiediet spiedpogas (31) un

secīgi novelciet daļas no šļūtenes.

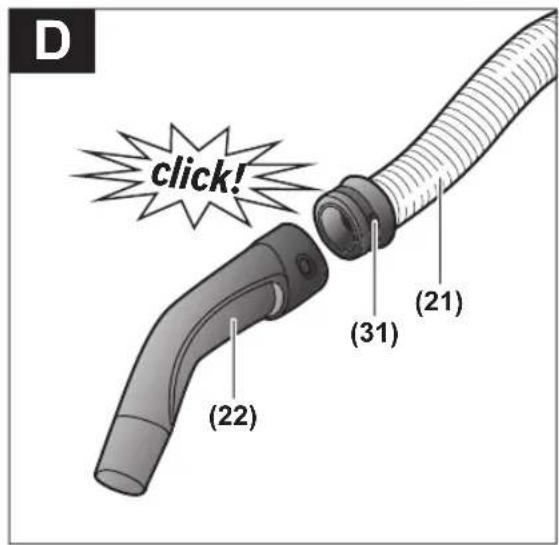

Sprauslu un cauruļu montāža (attēls D)

– Uzbīdiet liekto sprauslu (22) uz uzsūkšanas šļūtenes

(21), līdz abas uzsūkšanas šļūtenes spiedpogas (31)

fiksējas ar skaidri sadzirdamu troksni.

– Pēc tam stingri uzbīdiet vēlamo uzsūkšanas piederumu

(grīdas sprauslu, salaidumu sprauslu, uzsūkšanas cauruli

u.c.) uz liektās sprauslas (22).

– Lai demontētu daļas, nospiediet spiedpogas (31) un

secīgi novelciet daļas no šļūtenes.

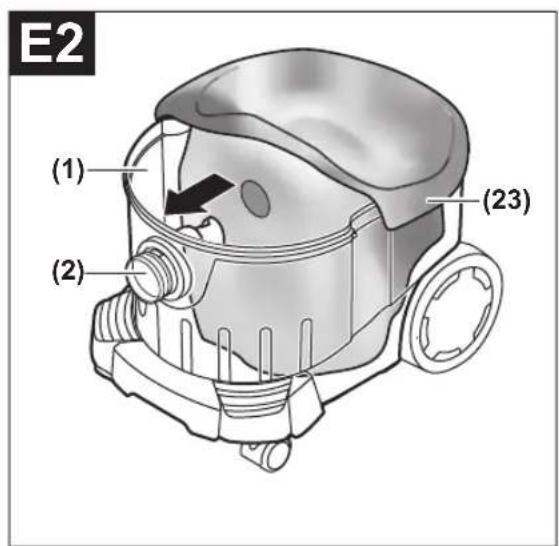

Utilizēšanas maisa vai putekļu maisa

ievietošana/izņemšana (sausā sūkšana) (skatīt

Veicot sauso uzsūkšanu, var ievietot utilizēšanas maisu (23)

vai putekļu maisiņu (papildpiederums) var ievietot tvertnē

(1). Tas atvieglo putekļu utilizēšanu.

Norāde: izmantojot papīra filtrējošos maisiņus, ieteicams,

bet, izmantojot auduma filtrējošos maisiņus, nepieciešams

izslēgt pusautomātiskās filtra tīrīšanas funkciju (SFC+)

(skatīt sadaļu (skatīt „Pusautomātiskā filtra tīrīšana (skat.

attēluI)“, Lappuse213)).

Utilizēšanas maisa ievietošana

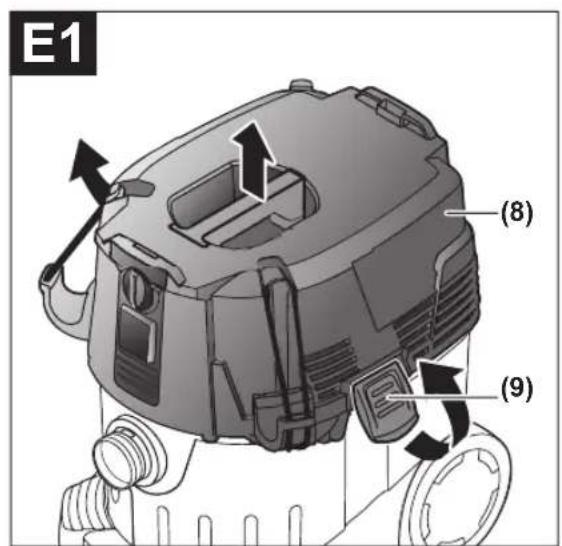

– Atveriet aizdares (9) un noņemiet vakuumsūcēja augšējo

– Ievietojiet utilizēšanas maisu (23) tvertnē (1) tā, lai maisa

iepildīšanas atvērums būtu vērsts uz priekšpusi.

– Uzvelciet iepildīšanas atvērumu uz savienojošās atmalas,

līdz atvērums iegulst atmalas padziļinājumā.

– Pārliecinieties, ka utilizēšanas maiss (23) pilnīgi pieguļ

tvertnes (1) iekšējām sienām.

– Uzlociet utilizēšanas maisa (23) malas uz tvertnes (1)

Bosch Power Tools 1 609 92A 98U | (01.02.2024)212 | Latviešu

– Novietojiet vakuumsūcēja augšējo daļu (8) tai

paredzētajā vietā un noslēdziet aizdares (9).

Utilizēšanas maisa izņemšana un noslēgšana

– Atveriet aizdares (9) un noņemiet vakuumsūcēja augšējo

– Novelciet pilno utilizēšanas maisu (23) no savienojošās

atmalas virzienā uz aizmuguri.

– Cenšoties nesabojāt utilizēšanas maisu (23), uzmanīgi

izņemiet to no tvertnes (1).

Sekojiet, lai utilizēšanas maiss izņemšanas laikā netiktu

bojāts, tam pārvietojoties pāri savienojošajai atmalai vai

citiem asiem priekšmetiem.

– Savelciet līmmateriāla sloksnes un ar tām aizlīmējiet

Tad aizsieniet utilizēšanas maisu (23) zemāk par

iepildīšanas atvērumu, izmantojot šim nolūkam izvilktās

līmmateriāla sloksnes.

Putekļu maisiņa nomaiņa/ievietošana (papildpiederums)

– Atveriet aizdares (9) un noņemiet vakuumsūcēja augšējo

– Novelciet visu putekļu maisiņu no pievienošanas apmales

virzienā uz aizmuguri. Aizveriet putekļu maisiņa atveri ar

atlokāmo vāciņu. Izņemiet noslēgto putekļu maisiņu no

– Uzvelciet jaunu putekļu maisiņu uz vakuumsūcēja

pievienošanas apmales. Pārliecinieties, ka putekļu

maisiņš visā garumā pieguļ tvertnes (1) iekšējām sienām.

– Novietojiet vakuumsūcēja augšējo daļu (8) tai

paredzētajā vietā un noslēdziet aizdares (9).

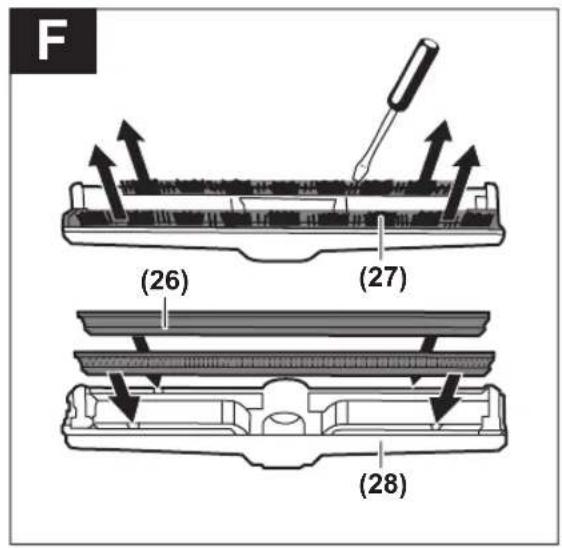

Gumijas apmalas ievietošana (mitrajai

uzsūkšanai) (attēls F)

Norāde: Prasības attiecībā uz caurlaidības pakāpi (putekļu

kategorija L) ir norādītas tikai sausajai putekļu uzsūkšanai.

– Ar piemērotu rīku izceliet suku sloksnes (27) no grīdas

– Ievietojiet gumijas apmalu (26) grīdas sprauslā (28).

Norāde: gumijas apmalas strukturētajai pusei jābūt vērstai

Konteinera L‑Boxx pievienošana (attēlsG)

Lai nodrošinātu vakuumsūcēja transportēšanu, kā arī tā

piederumu un/vai elektroinstrumenta vietu taupošu

uzglabāšanu, vakuumsūcēja augšējai daļai var pievienot

– Uzspiediet konteineri L-Boxx uz stiprinājumiem (7).

u Ja konteineris L-Boxx ir pievienots vakuumsūcējam,

nepārnesiet to, turot aiz konteinera roktura.

Vakuumsūcējs ir pārāk smags, lai tiktu pārnests aiz

konteinera L-Boxx roktura. Tas var radīt savainojumus un

materiālo vērtību bojājumus.

u Atvienot vakuumsūcēja kontaktdakšu no elektrotīkla

kontaktligzdas pirms vakuumsūcēja apkalpošanas,

tīrīšanas vai iestatīšanas, piederumu nomaiņas vai

novietošanas uzglabāšanai. Šāds piesardzības

pasākums ļauj novērst vakuumsūcēja nejaušu

u Nodrošiniet pareiza elektrotīkla sprieguma padevi!

Elektrobarošanas avota spriegumam jāatbilst vērtībai, kas

norādīta uz vakuumsūcēja marķējuma plāksnītes.

u Iepazīstieties ar Jūsu valstī spēkā esošajiem

noteikumiem un likumdošanas aktiem, kas attiecas uz

apiešanos ar veselībai kaitīgiem putekļiem.

Vakuumsūcēju drīkst izmantot šādu materiālu putekļu

– putekļi ar ekspozīcijas robežvērtību >1mg/m

Vakuumsūcēju principiāli nedrīkst izmantot telpās ar

paaugstinātu sprādzienbīstamību.

Lai nodrošinātu optimālu uzsūkšanas jaudu, uzsūkšanas

šļūtene (21), vienmēr pilnīgi jānotin no vakuumsūcēja

Nosēdušos putekļu uzsūkšana

– Lai ieslēgtu vakuumsūcēju, pārvietojiet tā

darba režīmu pārslēdzēju (5) pret simbolu

– Lai izslēgtu vakuumsūcēju, pārvietojiet tā

darba režīmu pārslēdzēju (5) pret simbolu

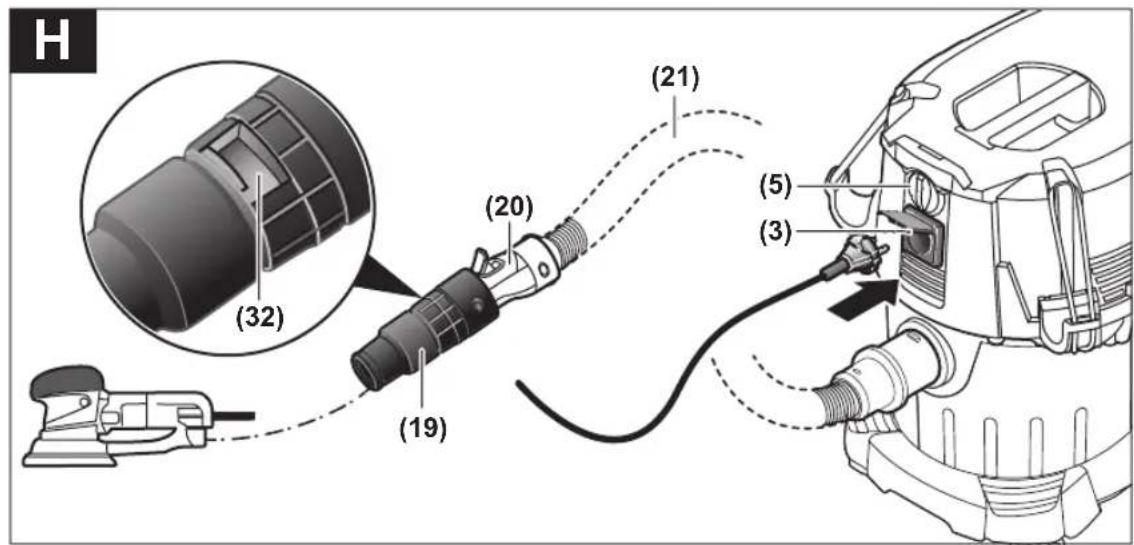

Putekļu uzsūkšana no darbināmajiem

elektroinstrumentiem (skat. attēluH)

u Ja no vakuumsūcēja izplūstošais gaiss tiek izvadīts

darba telpā, tajā jānodrošina pietiekošs gaisa

apmaiņas līmenis. Ievērojiet attiecīgus nacionālos

Vakuumsūcējā ir iebūvēta kontaktligzda(3) ar

aizsargzemējuma kontaktu. Tā ir paredzēta ārējā

elektroinstrumenta pievienošanai. Nepārsniedziet

kontaktligzdai pievienojamā elektroinstrumenta maksimālo

– Uzsūkšanas adaptera(19) montāža (skatīt „Uzsūkšanas

adaptera montāža (attēls C)“, Lappuse211).

– Iebīdiet uzsūkšanas adapteri(19) elektroinstrumenta

uzsūkšanas īscaurulē.

Norāde: Ja, strādājot ar elektroinstrumentiem, gaisa plūsma

uzsūkšanas šļūtenē ir pārāk maza (tādi ir, piemēram,

figūrzāģi, slīpmašīnas u.c.), tad jāatver gaisa iesūkšanas

lūka(32) uz uzsūkšanas adaptera(19). Tas ļauj nodrošināt

pusautomātiskās filtra tīrīšanas (SFC+) sistēmas netraucētu

1 609 92A 98U | (01.02.2024) Bosch Power ToolsLatviešu | 213

Šim nolūkam pagrieziet gredzenu virs gaisa iesūkšanas

lūkas(32), līdz tiek atsegts maksimāls lūkas atvērums.

– Lai aktivizētu vakuumsūcēja

automātiskās ieslēgšanās un

izslēgšanās funkciju pārvietojiet darba

režīmu pārslēdzēju (5) pret simbolu

„Automātiska ieslēgšanās/izslēgšanās“.

– Lai iedarbinātu vakuumsūcēju, ieslēdziet tā

kontaktligzdai (3) pievienoto elektroinstrumentu.

Vakuumsūcējs sāk darboties automātiski.

– Izslēdziet elektroinstrumentu, lai uzsūkšanu izbeigtu.

Pateicoties automātiskās ieslēgšanas/izslēgšanas

pēcdarbības funkcijai, vakuumsūcējs darbojas vēl līdz

15 sekundēm pēc izslēgšanas, kas ļauj aizvadīt no

uzsūkšanas šļūtenes tur vēl palikušos putekļus.

– Lai izslēgtu vakuumsūcēju, pārvietojiet

darba režīmu pārslēdzēju (5) pret

u Nelietojiet vakuumsūcēju, lai nosūktu uzliesmojošus

vai sprādzienbīstamus šķidrumus, piemēram,

benzīnu, eļļu, spirtu vai šķīdinātāju. Nelietojiet

vakuumsūcēju, lai nosūktu karstus, degošus vai

sprādzienbīstamus putekļus. Nedarbiniet

vakuumsūcēju sprādzienbīstamās telpās. Putekļi,

izgarojumi vai šķidrumi var uzliesmot vai sprāgt.

u Vakuumsūcēju nedrīkst lietot kā ūdens sūkni.

Vakuumsūcējs ir paredzēts gaisa un ūdens maisījumu

Norāde: Prasības attiecībā uz caurlaidības pakāpi (putekļu

kategorija L) ir norādītas tikai sausajai putekļu uzsūkšanai.

Darbības pirms mitrās uzsūkšanas

– Ja nepieciešams, izņemiet no vakuumsūcēja utilizēšanas

maisu (23) vai putekļu maisiņu.

Norāde: lai atvieglotu atkritumu utilizēšanu, veicot ūdens un

cietu vielu maisījumu uzsūkšanu, izmantojiet mitrās

uzsūkšanas filtrējošo maisiņu (papildpiederums), kas ļauj

atdalīt šķidrumu no cietajām daļiņām.

– Ievietojiet gumijas apmalu (26) grīdas sprauslā (28).

(skatīt „ Gumijas apmalas ievietošana (mitrajai

uzsūkšanai) (attēls F)“, Lappuse212)

– Izslēdziet pusautomātiskās filtra tīrīšanas (SFC+) funkciju

(skatīt sadaļu (skatīt „Pusautomātiskā filtra tīrīšana (skat.

attēluI)“, Lappuse213))

– Lai vakuumsūcēju ieslēgtu, pārvietojiet tā darba režīmu

pārslēdzēju (5) pret simbolu „Uzsūkšana“.

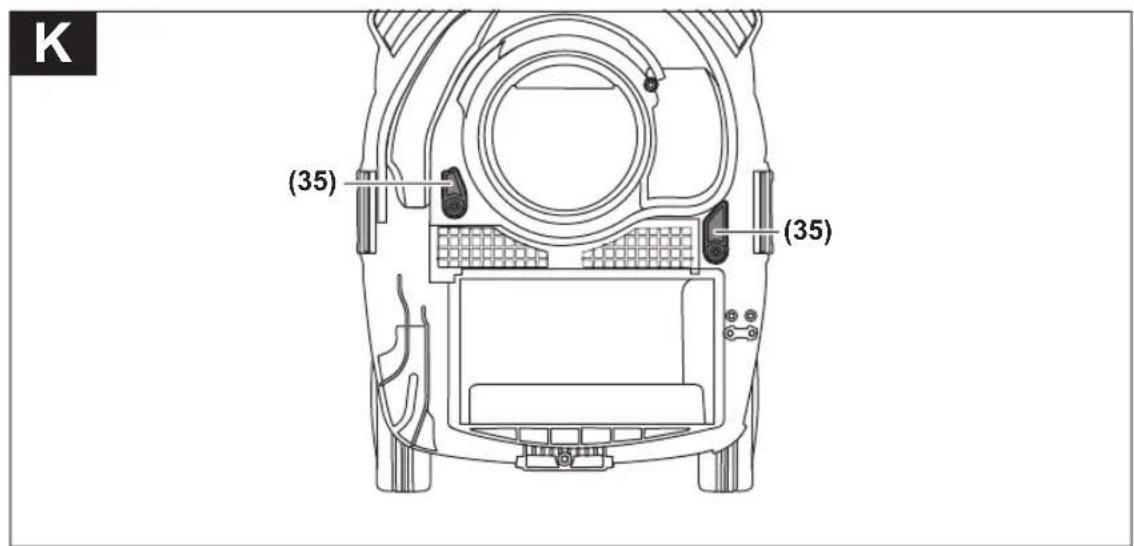

Vakuumsūcējs ir aprīkots ar tvertnes piepildīšanās devējiem

(35). Ja šķidruma līmenis tvertnē sasniedz maksimālo

vērtību, vakuumsūcējs izslēdzas. Pārvietojiet darba režīmu

pārslēdzēju (5) pret simbolu „Izslēgšana“.

Norāde: uzsūcot nevadošus šķidrumus (piemēram,

urbšanas emulsijas, eļļas un smērvielas), vakuumsūcējs pēc

tvertnes piepildīšanās neizslēdzas. Tāpēc šādā gadījumā

šķidruma līmenis tvertnē pastāvīgi jāpārbauda un tā

savlaicīgi jāiztukšo.

– Lai vakuumsūcēju izslēgtu, pārvietojiet tā darba režīmu

pārslēdzēju (5) pret simbolu „Izslēgts“.

– Tvertnes (1) iztukšošana.

Lai novērstu pelējuma veidošanos pēc mitrās uzsūkšanas,

veiciet šādas darbības.

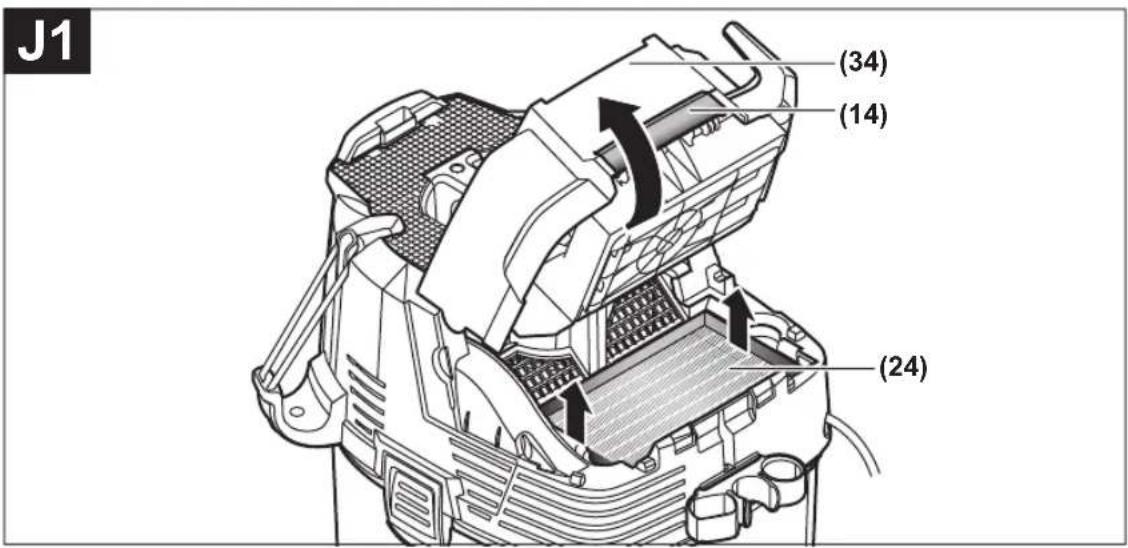

– Izņemiet plakano ieloču filtru (24) un ļaujiet tam pamatīgi

– Noņemiet vakuumsūcēja augšējo daļu (8), atveriet filtra

pārsegu (34) un ļaujiet abām šīm daļām pamatīgi izžūt.

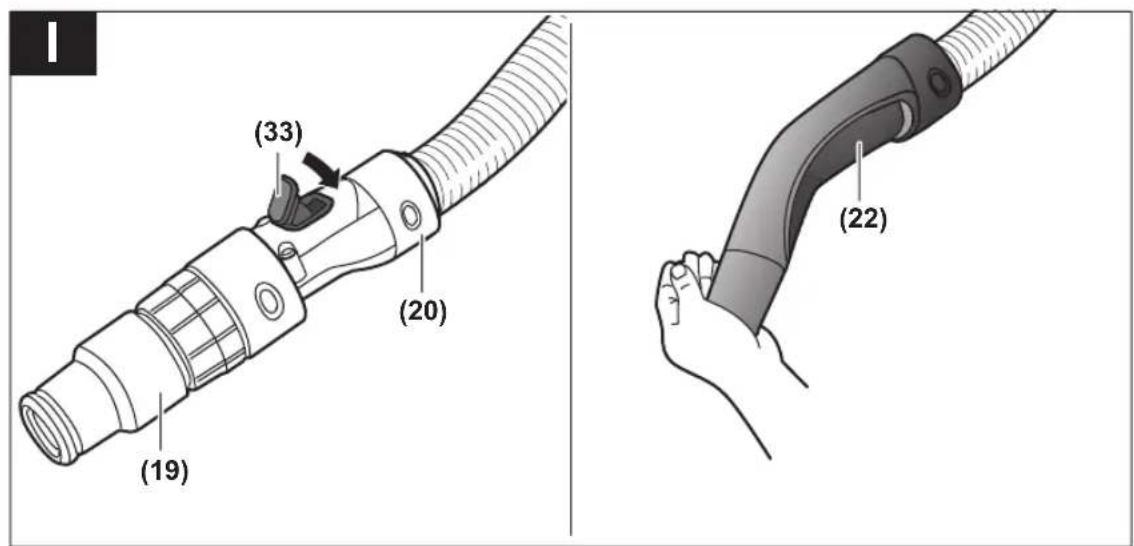

Pusautomātiskā filtra tīrīšana (skat. attēluI)

Elektromagnētisko filtra tīrīšanas sistēmu nepieciešams

aktivizēt, vēlākais, tad, ja uzsūkšanas jauda kļūst

Filtra tīrīšanas biežums ir atkarīgs no uzsūcamo putekļu

daudzuma un tipa. Regulāri pielietojot elektromagnētisko

filtra tīrīšanas sistēmu, ilgāk saglabājas augsta putekļu

Pielietojot filtra pusautomātiskās tīrīšanas (SFC+) funkciju,

uz brīdi mainās gaisa plūsmas virziens, kā rezultātā filtra

ieloces tiek attīrītas no tajās ielipušajiem putekļiem.

Ieloču filtrs, kuram ir netīra tikai virsma, spēj pilnā apjomā

funkcionēt. Pie tam nav nepieciešama plakano ieloču filtra

tīrīšana ar roku, to izpūšot vai ar to uzsitot pa cietu virsmu, jo

tā var sabojāt filtru.

Norāde: pusautomātiskās filtra tīrīšanas funkcija tiek

aktivizēta rūpnīcā (pārvietojot SFC+ slēdzi (18) stāvoklī I).

– SFC+ filtra tīrīšanas funkcijas aktivizēšana

Ar plaukstu nosedziet sprauslas vai uzsūkšanas šļūtenes

vai arī, ja ir pievienots SFC+ modulis (20):

Nospiediet filtra tīrīšanas palaidēju (33) un turiet to

nospiestu aptuveni 10 sekundes.

– SFC+ sistēmas deaktivizēšana

Pabīdiet SFC+ slēdzi (18) uz priekšu (stāvoklī 0).

– SFC+ sistēmas aktivizēšana

Pabīdiet SFC+ slēdzi (18) atpakaļ (stāvoklī I).

Apkalpošana un apkope

u Atvienot vakuumsūcēja kontaktdakšu no elektrotīkla

kontaktligzdas pirms vakuumsūcēja apkalpošanas,

tīrīšanas vai iestatīšanas, piederumu nomaiņas vai

novietošanas uzglabāšanai. Šāds piesardzības

pasākums ļauj novērst vakuumsūcēja nejaušu

u Lai vakuumsūcējs droši un efektīvi darbotos, tas

regulāri jātīra, īpašu uzmanību pievēršot ventilācijas

u Veicot putekļu savācēja apkalpošanu un tīrīšanu,

nēsājiet putekļu aizsargmasku.

Bosch Power Tools 1 609 92A 98U | (01.02.2024)214 | Latviešu

Ja nepieciešams nomainīt instrumenta elektrokabeli, tas

jāveic firmas Bosch elektroinstrumentu servisa centrā vai

pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo

tikai tā ir iespējams saglabāt vajadzīgo darba drošības

Veicot vakuumsūcēja apkalpošanu, lietotājam tas jāizjauc,

jāiztīra un jāveic tā apkalpošana tā, lai netiktu apdraudēta

apkalpojošā personāla un citu personu veselība. Lai

samazinātu apkalpošanas darbu bīstamību, vakuumsūcējs

pirms izjaukšanas jāiztīra. Telpai, kurā vakuumsūcēju

paredzēts izjaukt, jābūt labi vēdināmai. Apkalpošanas laikā

izmantojiet individuālos darba aizsardzības līdzekļus. Pēc

vakuumsūcēja apkalpošanas rūpīgi jāiztīra darba vieta un

jānotīra tās tuvumā esošie objekti.

Vismaz reizi gadā ražotāja pārstāvim vai īpaši apmācītai

personai jāveic vakuumsūcēja tehniskā pārbaude, pārbaudot

filtru veselumu, konstrukcijas hermētiskumu un vadības

ierīču funkcionēšanu.

KlasesL vakuumsūcējiem, kas ir atradušies netīrā vidē, visas

ārējās virsmas un visas daļas jātīra vai jāapstrādā ar

hermetizējošu sastāvu. Veicot apkalpošanas un remonta

darbus, nepieciešams utilizēt visas netīrās daļas, ko nav bijis

iespējams apmierinoši notīrīt. Šādas daļas jāievieto

hermētiskos maisos un jāutilizē, ievērojot spēkā esošos

noteikumus, kas attiecas uz šāda veida atkritumu utilizēšanu.

– Laiku pa laikam notīriet vakuumsūcēja korpusu ar mitru

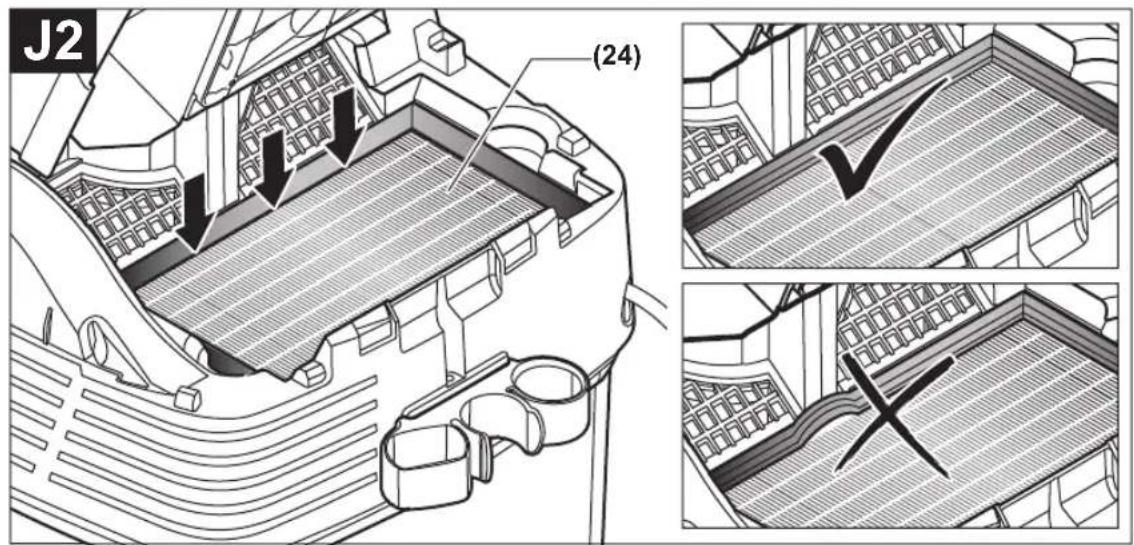

Plakano ieloču filtra izņemšana vai nomaiņa

Vakuumsūcēja uzsūkšanas jauda ir atkarīga no filtra stāvokļa.

Tāpēc regulāri tīriet filtru.

Nekavējoties nomainiet bojāto plakano aploču filtru (24).

– Pavelciet filtra pārsega aizdari (14) un atveriet filtra

– Satveriet plakano ieloču filtru (24) aiz atlocēm un

izņemiet, pārvietojot augšup.

– Ar mitru audumu notīriet putekļus un netīrumus, kas ir

izkrituši plakano ieloču filtra (24) izņemšanas laikā, no

filtra pārsega (34) noslēdzošajām malām.

PES un PTFE plakano ieloču filtrus var izskalot ar tekošu

– Ievietojiet jaunu vai iztīrītu plakano ieloču filtru (24),

sekojot, lai tas pareizi un cieši piegultu apmalēm.

– No jauna aizveriet filtra pārsegu (34) (tam jāfiksējas ar

sadzirdamu troksni).

Laiku pa laikam iztīriet tvertni (1), lietojot tirdzniecībā

pieejamu neabrazīvu tīrīšanas līdzekli, un tad ļaujiet tai izžūt.

Tvertnes piepildīšanās devēju tīrīšana (attēls K)

Laiku pa laikam notīriet tvertnes piepildīšanās devējus (35).

– Atveriet aizdares (9) un noņemiet vakuumsūcēja augšējo

– Apslaukiet tvertnes piepildīšanās devējus (35) ar mīkstu

– Novietojiet vakuumsūcēja augšējo daļu (8) tai

paredzētajā vietā un noslēdziet aizdares (9).

Filtrējošais papīra maisiņš

(sausajai uzsūkšanai)

Mitrās filtrēšanas maisiņš (mitrajai

Utilizēšanas maiss (PE) (sausajai

un mitrajai uzsūkšanai)

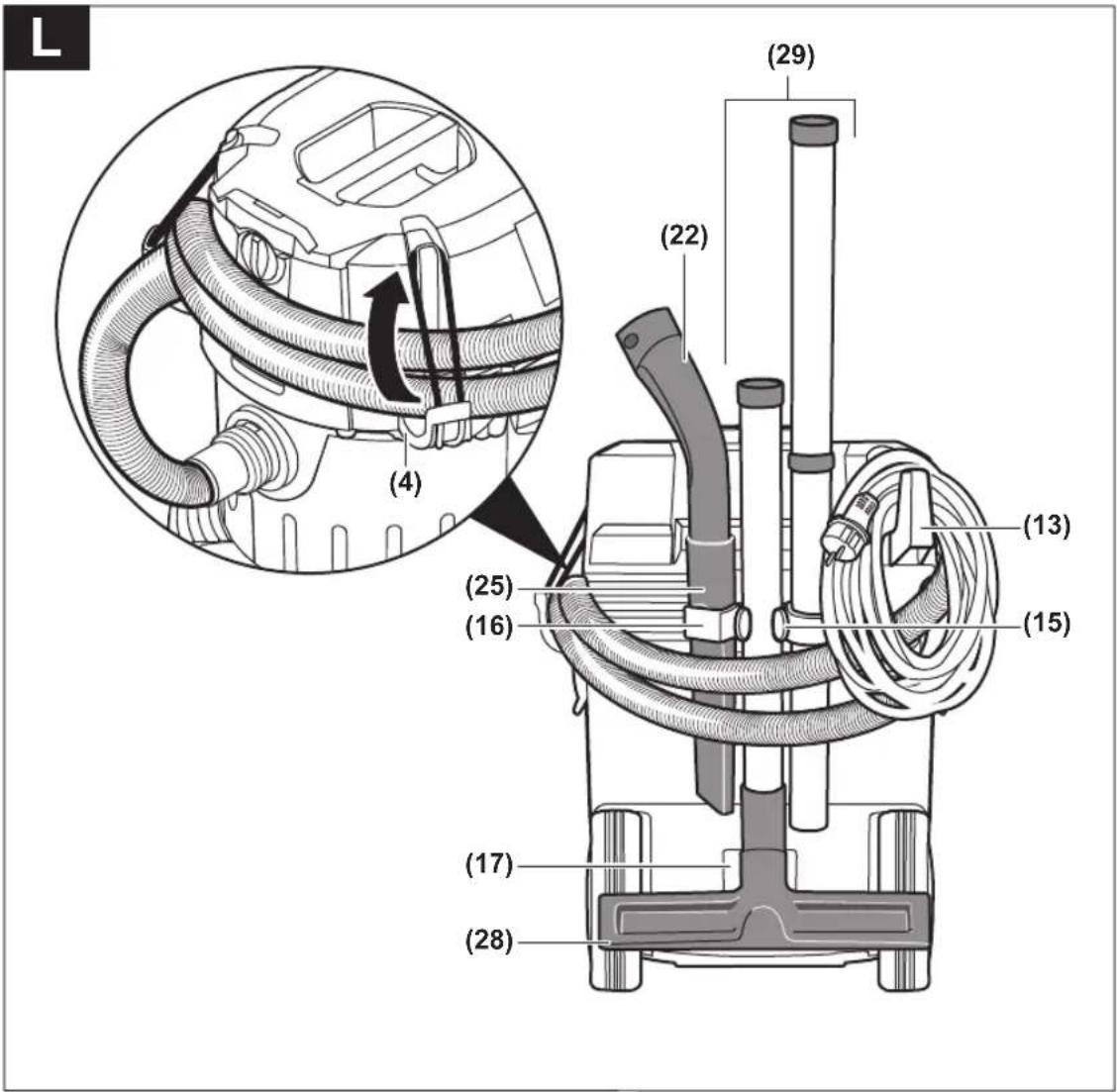

Uzglabāšana un transportēšana (attēls L)

– Uztiniet elektrokabeli uz kabeļa turētāja (13).

– Ievietojiet piederumus šim nolūkam paredzētajos

turētājos: uzsūkšanas cauruli (29) turētājos (15),

salaidumu sprauslu (25) turētājā (16) un grīdas sprauslu

– Atbrīvojiet uzsūkšanas šļūtenes turētāja (4) elastīgās

lentes un ieguldiet uzsūkšanas šļūteni (21) turētājā (4),

aptinot to ap vakuumsūcēja augšējo daļu.

No jauna ieāķējiet elastīgās lentes.

– Uzspiediet konteineri L-Boxx uz stiprinājumiem (7).

– Lai izvairītos no muguras savainojumiem, pirms

vakuumsūcēja transportēšanas izņemiet no tā pilno

utilizēšanas maisu vai pilno putekļu maisiņu vai arī izlejiet

no tvertnes tajā uzkrājušos šķidrumu.

Pārnesiet vakuumsūcēju vienīgi aiz roktura (6).

– Novietojiet vakuumsūcēju sausā telpā un nodrošiniet to

pret nepilnvarotu lietošanu.

– Lai nostiprinātu pagriežamos ritenīšus (12), ar kāju

nospiediet pagriežamo ritenīšu bremzi (11).

u Rodoties bojājumam (piemēram, filtra plīsumam),

vakuumsūcējs nekavējoties jāizslēdz. Pirms nākošās

ieslēgšanas bojājums jānovērš.

Negriežas uzsūkšanas turbīna. – Pārbaudiet elektrokabeli, kontaktdakšu, drošinātāju, kontaktligzdu un tvertnes

piepildīšanās devējus (35).

Darba režīmu pārslēdzējs (5) atrodas stāvoklī „Automātiska ieslēgšanās un

– Pārvietojiet darba režīmu pārslēdzēju (5) pret simbolu „Uzsūkšana“ vai arī

1 609 92A 98U | (01.02.2024) Bosch Power ToolsLietuvių k. | 215

Uzsūkšanas turbīna izslēdzas.

– Iztukšojiet tvertni (1).

Pēc tvertnes iztukšošanas uzsūkšanas

turbīna vairs negriežas.

– Izslēdziet vakuumsūcēju, nogaidiet 5 sekundes un tad no jauna to ieslēdziet.

– Ar suku notīriet tvertnes piepildīšanās devējus (35), kā arī iztīriet starptelpu starp

tvertnes piepildīšanās devējiem (35).

Samazināta uzsūkšanas jauda.

– Atbrīvojiet no nosprostojuma uzsūkšanas sprauslu, uzsūkšanas cauruli (29) un

uzsūkšanas šļūteni (21) vai plakano ieloču filtru (24).

– Nomainiet utilizēšanas maisu (23) vai putekļu maisiņu.

– Nefiksējas filtra pārsegs (34).

– Pareizi novietojiet vakuumsūcēja augšējo daļu (8) un noslēdziet aizdares (9).

– Nomainiet plakano ieloču filtru (24).

Uzsūkšanas laikā no vakuumsūcēja

– Pārbaudiet, vai ir pareizi ievietots plakano ieloču filtrs (24).

– Nomainiet plakano ieloču filtru (24).

Nenostrādā automātiskā izslēgšanās

(mitrajai uzsūkšanai).

– Ar suku notīriet tvertnes piepildīšanās devējus (35), kā arī iztīriet starptelpu starp

tvertnes piepildīšanās devējiem (35).

Uzsūcot elektronevadošus šķidrumus, kā arī pelējuma izveidošanās gadījumā

automātiskā izslēgšanās nefunkcionē.

– Pastāvīgi kontrolējiet tvertnes piepildīšanās pakāpi.

Nedarbojas filtra pusautomātiskā

– Pabīdiet SFC+ slēdzi (18) atpakaļ (stāvoklī I).

Klientu apkalpošanas dienests un konsultācijas

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem

par izstrādājumu remontu un apkalpošanu, kā arī par to

rezerves daļām. Kopsalikuma attēlus un informāciju par

rezerves daļām Jūs varat atrast interneta vietnē:

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā

rast atbildes uz jautājumiem par mūsu izstrādājumiem un to

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti

paziņojiet 10zīmju izstrādājuma numuru, kas norādīts uz

izstrādājuma marķējuma plāksnītes.

www.bosch-pt.com/serviceaddresses

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotais vakuumsūcējs, tā piederumi un iesaiņojuma

materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi

Neizmetiet vakuumsūcēju sadzīves atkritumu

Atbilstoši Eiropas Savienības direktīvai 2012/19/ES par

nolietotajām elektroiekārtām un elektroniskajām iekārtām un

šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, visi

lietošanai nederīgie vakuumsūcēji jāsavāc atsevišķi un

jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā

Ja elektriskās un elektroniskās ierīces netiek atbilstoši

utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās

bīstamo vielu klātbūtnes dēļ.

Deklarācija par atbilstību

Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem

tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm,

kā arī sekojošiem standartiem.

Tehniskā dokumentācija no: *
