Produkttyp	Nass-/Trockensauger
Marke	Bosch
Modell	GAS 35 L SFC+ Professional
Filterklasse	L (gemäß IEC/EN 60335-2-69)
Nennleistungsaufnahme	1200 W
Frequenz	50‑60 Hz
Bruttobehältervolumen	35 L
Nettovolumen (Flüssigkeiten)	19 L
Staubbeutelvolumen	19 L
Max. Unterdruck (Sauger)	230 hPa
Max. Luftvolumenstrom	129,6 m³/h (Sauger) / 266,4 m³/h (Turbine)
Max. Saugleistung	1380 W
Filterfläche	0,615 m²
Gewicht	11,6 kg
Schutzart	IPX4
Schalldruckpegel	70 dB(A)
Filterreinigung	Halbautomatisch (SFC+)
Automatischer Ein-/Ausschaltbetrieb	Ja, über angeschlossenes Elektrowerkzeug
L-BOXX-Kompatibilität	Ja, bis 15 kg
Mitgeliefertes Zubehör	Saugschlauch, Bodendüse, Fugendüse, Saugadapter, Einwegbeutel, Flachfaltenfilter
Wartung	Filter, Niveausensoren regelmäßig reinigen, Behälter entleeren
Sicherheit	Automatische Abschaltung bei maximalem Flüssigkeitsstand, IPX4-Schutz

Häufig gestellte Fragen - GAS 35 L SFC+ Professional BOSCH

Wie verwende ich die halbautomatische Filterreinigung (SFC+)?

Um eine Reinigung auszulösen, verschließen Sie das Ende des Saugschlauchs mit der Handfläche oder drücken Sie bei montiertem SFC+-Modul den Auslöser (33) für ca. 10 Sekunden nach unten. Die halbautomatische Reinigung kehrt den Luftstrom um, um den Faltenfilter von angesammeltem Staub zu befreien.

Wie sauge ich Flüssigkeiten mit diesem Sauger auf?

Entfernen Sie den Einwegbeutel, falls vorhanden, setzen Sie die Dichtlippen auf die Bodendüse und deaktivieren Sie die SFC+-Reinigung (Schalter auf Position 0). Der Sauger stoppt automatisch, wenn der maximale Füllstand erreicht ist. Bei nicht leitenden Flüssigkeiten überwachen Sie den Füllstand manuell.

Welche Filterklasse hat der Sauger und was bedeutet das?

Der Sauger hat die Filterklasse L gemäß IEC/EN 60335-2-69 und ist für das Trockensaugen von gesundheitsschädlichen Stäuben mit einem Expositionsgrenzwert über 1 mg/m³ ausgelegt. Die Wartung muss durch qualifiziertes Fachpersonal erfolgen.

Wie wechsle ich den Staubbeutel?

Lösen Sie die Verschlüsse, nehmen Sie den Oberteil ab, lösen Sie den vollen Beutel vom Stutzen, verschließen Sie ihn mit dem Klebestreifen und knoten Sie ihn zu. Setzen Sie einen neuen Beutel ein, achten Sie darauf, dass er gut am Behälter anliegt, setzen Sie den Oberteil auf und verriegeln Sie die Verschlüsse.

Was tun, wenn die Saugleistung nachlässt?

Prüfen Sie, ob Düse, Rohr, Schlauch oder der Flachfaltenfilter verstopft sind. Ersetzen Sie den Einwegbeutel oder den Staubbeutel, wenn er voll ist. Stellen Sie sicher, dass der Filterdeckel richtig eingerastet und der Oberteil fest verschlossen ist.

Kann ich den Sauger mit einem Elektrowerkzeug verwenden?

Ja, über die Steckdose (3) mit Schutzkontakt. Schließen Sie das Werkzeug an, stellen Sie den Drehschalter auf das Symbol für Automatischen Ein-/Ausschaltbetrieb. Der Sauger startet mit dem Werkzeug und stoppt 15 Sekunden nach dessen Ausschalten, um Reststaub aufzusaugen.

Wie warte ich die Niveausensoren?

Reinigen Sie die Niveausensoren (35) regelmäßig mit einem weichen Tuch, um Fehlfunktionen zu vermeiden. Lösen Sie die Verschlüsse, nehmen Sie den Oberteil ab, reinigen Sie die Sensoren und setzen Sie alles wieder zusammen.

Wie lagere und transportiere ich den Sauger?

Wickeln Sie das Kabel um die Kabelhalterung, verstauen Sie das Zubehör in den Halterungen, wickeln Sie den Saugschlauch um den Oberteil und führen Sie ihn durch die Halterung. Zum Transport leeren Sie den Beutel oder Behälter und tragen den Sauger am Griff (6). Lagern Sie ihn in einem trockenen Raum.

Welches Zubehör ist für diesen Sauger erhältlich?

Erhältlich sind Zubehör wie Filterbeutel aus Papier oder Vlies, Flüssigkeitsbeutel, Einwegbeutel (PE) sowie antistatische Schläuche. Die Referenzen sind in der Anleitung aufgeführt: z. B. der Filterbeutel aus Papier (2 607 432 035).

Wie führe ich die jährliche Wartung durch?

Eine technische Überprüfung muss mindestens einmal jährlich durch den Hersteller oder eine qualifizierte Person erfolgen. Sie umfasst die Kontrolle des Filterzustands, der Dichtheit und der Funktion der Überwachungseinrichtung. Tragen Sie bei Wartungsarbeiten eine Staubschutzmaske.

BEDIENUNGSANLEITUNG GAS 35 L SFC+ Professional BOSCH

de Originalbetriebsanleitung

en Original Instructions

fr Notice originale

es Manual original

pt Manual original

Instruetioonal

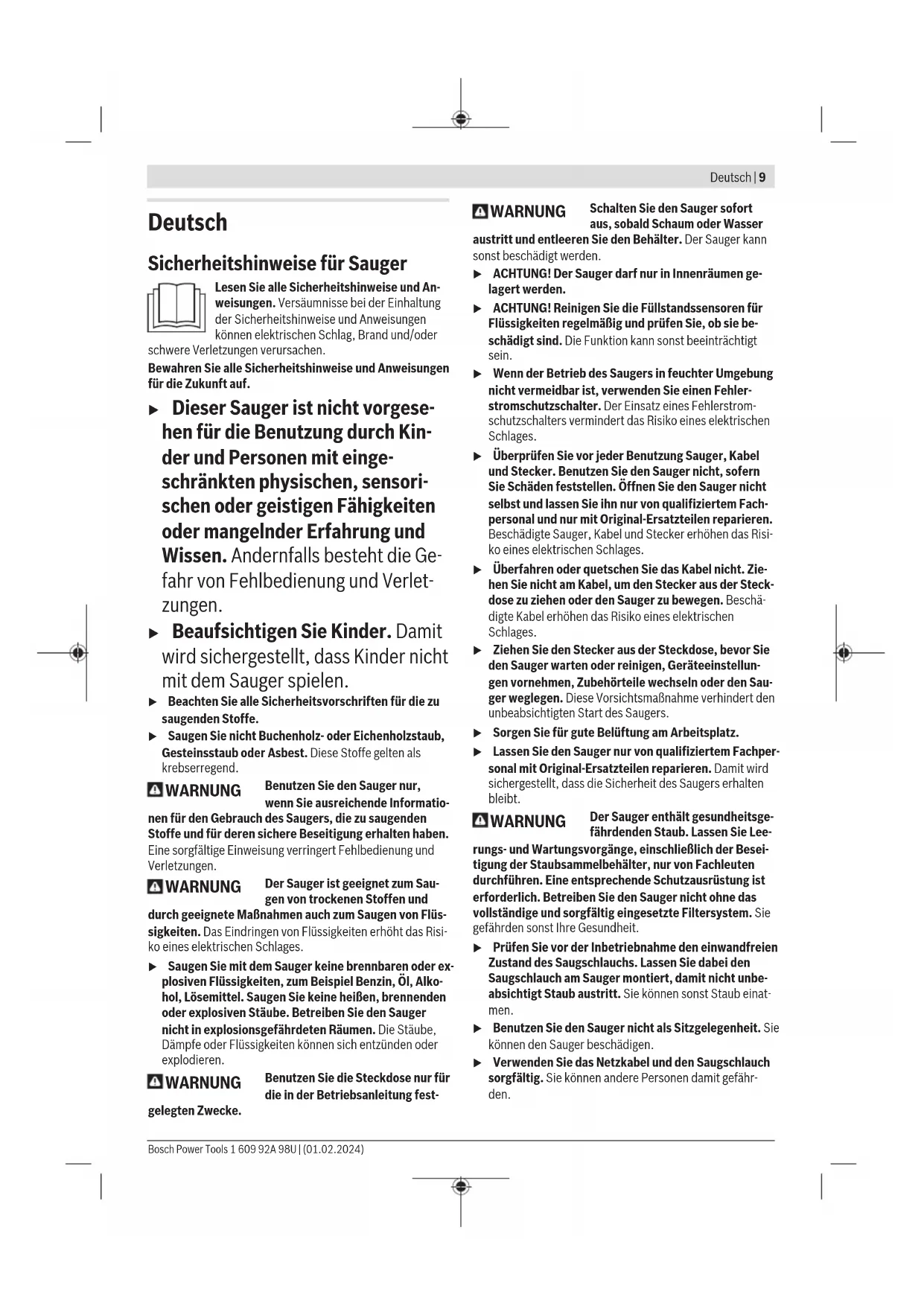

Sicherheitshinweise für Sauger

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Dieser Sauger ist nicht vorgesehen für die Benutzung durch Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen. Andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen. Beaufsichtigen Sie Kinder. Damit wird sichergestellt, dass Kinder nicht mit dem Sauger spielen. Beachten Sie alle Sicherheitsvorschriften für die zu saugenden Stoffe. Saugen Sie nicht Buchenholz- oder Eichenholzstaub, Gesteinsstaub oder Asbest. Diese Stoffe gelten als krebserregend.

WARNUNG

Benutzen Sie den Sauger nur, wenn Sie ausreichende Informationen für den Gebrauch des Saugers, die zu saugenden Stoffe und für deren sichere Beseitigung erhalten haben.

nen für den Gebrauch des Saugers, die zu saugenden Stoffe und für deren sichere Beseitigung erhalten haben.

Eine sorgfältige Einweisung verringert Fehlbedienung und Verletzungen.

Der Sauger ist geeignet zum Saugen von trockenen Stoffen und

durch geeignete Maßnahmen auch zum Saugen von Flüssigkeiten. Das Eindringen von Flüssigkeiten erhöht das Risiko eines elektrischen Schlages.

Saugen Sie mit dem Sauger keine brennbaren oder explosiven Flüssigkeiten, zum Beispiel Benzin, Öl, Alkohol, Lösemittel. Saugen Sie keine bereits brennenden oder explosiven Stäube. Betreiben Sie den Sauger nicht in explosionsgefährdeten Räumen. Die Stäube, Dämpfe oder Flüssigkeiten können sich entzünden oder explodieren.

WARNUNG

Benutzen Sie die Steckdose nur für die in der Betriebsanleitung fest

gelegten Zwecke.

WARNUNG

Schalten Sie den Sauger sofort aus, sobald Schaum oder Wasser

austritt und entleeren Sie den Behälter. Der Sauger kann sonst beschädigt werden.

▷ ACHTUNG! Der Sauger darf nur in Innenräumen gelagert werden. - ACHTUNG! Reinigen Sie die Füllstandssensoren für Flüssigkeiten regelmäßig und prüfen Sie, ob sie beschädigt sind. Die Funktion kann sonst beeinträchtigt sein. - Wenn der Betrieb des Saugers in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages. ▷ Überprüfen Sie vor jeder Benutzung Sauger, Kabel und Stecker. Benutzen Sie den Sauger nicht, sofern Sie Schaden feststellen. Öffnen Sie den Sauger nicht selbst und lassen Sie ihn nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Sauger, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages. ▷ Überfahren oder quetschen Sie das Kabel nicht. Ziehen Sie nicht am Kabel, um den Stecker aus der Steckdose zu ziehen oder den Sauger zu bewegen. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages. Ziehen Sie den Stecker aus der Steckdose, bevor Sie den Sauger warten oder reinigen, Geräteeinstellungen vornehmen, Zubehörteile wechseln oder den Sauger weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Saugers. Sorgen Sie für gute Belüftung am Arbeitsplatz. - Lassen Sie den Sauger nur von qualifiziertem Fachpersonal mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Saugers erhalten bleibt.

WARNUNG

Der Sauger enthält gesundheitsgefährdenden Staub. Lassen Sie ihn leer.

Prüfen Sie vor der Inbetriebnahme den einwandfreien Zustand des Saugschlauchs. Lassen Sie den Saugschlauch am Sauger montiert, damit nicht unbeabsichtigt Staub austritt. Sie können sonst Staub einatmen. Benutzen Sie den Sauger nicht als Sitzgelegenheit. Sie können den Sauger beschädigen. Verwenden Sie das Netzkabel und den Saugschlauch sorgfältig. Sie können andere Personen damit gefährden.

Reinigen Sie den Sauger nicht mit direkt gerichtetem Wasserstrahl. Das Eindringen von Wasser in das Saugeroberteil erhöht das Risiko eines elektrischen Schlages. Schließen Sie den Sauger an ein ordnungsgemäß geerdetes Stromnetz an. Steckdose und Verlängerungskabel müssen einen funktionsfähigen Schutzleiter besitzen.

Symbole

Die nachfolgenden Symbole können für den Gebrauch Ihres Saugers von Bedeutung sein. Prägen Sie sich bitte die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, den Sauger besser und sicherer zu gebrauchen.

Symbole und ihre Bedeutung

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Sauger der Staubklasse L nach IEC/EN 60335-2-69 zum Trockensaugen von gesundheitsgefährdenden Stäuben mit einem Expositions-Grenzwert > 1 mg/m³

WARNUNG! Der Sauger enthält gesundheitsgefährdenden Staub. Lassen Sie Leerungs- und Wartungsvorgänge, einschließlich der Beseitigung der Staubsammelbehälter, nur von Fachleuten durchführen. Eine entsprechende Schutzausrüstung ist erforderlich. Betreiben Sie den Sauger nicht ohne das vollständige und sorgfältig eingesetzte Filtersystem. Sie gefährden sonst Ihre Gesundheit.

max. 1 L-Boxx max. 15 kg

Nur maximal eine L-Boxx aufklicken.

Das Gewicht der L-Boxx samt Inhalt darf 15 kg nicht überschreiten.

Hängen Sie den Sauger, z.B. zum Transportieren, nicht an einen Kranhaken. Der Sauger ist nicht kranbar. Es besteht Verletzungs- und Beschädigungsgefahr.

Symbole und ihre Bedeutung

Benutzen Sie den Sauger nicht als Sitzgelegenheit, Leiter oder Tritt. Der Sauger kann umkippen und beschädigt werden. Es besteht Verletzungsgefahr.

Start-/Stopp-Automatik

Absaugen der anfallenden Stäube von laufenden Elektrowerkzeugen; Sauger schaltet sich automatisch ein und zeitverzögert wieder aus.

Ausschalten

Saugen

Aufsaugen von abgelagerten Stäuben

SFC+

Halbautomatische Filterreinigung (SFC+ = Semi-Automatic Filter Cleaning Plus)

Angabe der zulässigen Anschlussleistung des angeschlossenen Elektrowerkzeugs (länderspezifisch)

Produkt- und Leistungsbeschreibung

Produkt- und Leistungsbeschreibung

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Der Sauger ist bestimmt zum Erfassen, Aufsaugen, Fördern und Abscheiden nicht brennbarer trockener Stäube, nicht brennbarer Flüssigkeiten und eines Wasser-Luft-Gemisches. Der Sauger ist staubtechnisch geprüft und entspricht der Staubklasse L. Er ist geeignet für die erhöhten Beanspruchungen bei gewerblicher Nutzung, z.B. in Handwerk, Industrie und Werkstätten.

Sauger der Staubklasse L nach IEC/EN 60335-2-69 dürfen nur für das Aufsaugen und Absaugen von gesundheitsgefährdenden Stäuben mit einem Expositions-Grenzwert >1mg / m³ eingesetzt werden.

Benutzen Sie den Sauger nur, wenn Sie alle Funktionen voll einschätzen und ohne Einschränkungen durchführen können oder entsprechende Anweisungen erhalten haben.

Die Steckdose darf nur in trockener Umgebung verwendet werden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Saugers auf den Grafikseiten.

(1) Behälter (2) Schlauchaufnahme (3) Steckdose für Elektrowerkzeug (4) Halterung für Saugschlauch (5) Betriebsarten-Wahlschalter (6) Tragegriff (7) L-Boxx-Aufnahme (8) Saugeroberteil (9) Verschluss für Saugeroberteil (10) Laufrad (11) Lenkrollbremse (12) Lenkrolle (13) Kabelhalterung (14) Verschlusslasche der Filterabdeckung (15) Halterung für Saugrohre (16) Halterung für Fugendüse/gekrümmte Düse (17) Halterung für Bodendüse (18) SFC+-Schalter (19) Absaugadapter (20) SFC+-Modul (21) Saugschlauch (22) gekrümmte Düse (23) Entsorgungssack (24) Flachfaltenfilter (Zellulose) (25) Fugendüse (26) Gummilippe (27) Bürstenstreifen (28) Bodendüse (29) Saugrohr (30) Aufnahme für Saugschlauch-Halterung (31) Druckknopf (32) Falschluftöffnung (33) Auslöser Filterreinigung (34) Filterabdeckung (35) Füllstandssensoren

Technische Daten

Nass-/Trockensauger GAS 35 L SFC+
Sachnummer	3 601 JC3 0..
Nennaufnahmeleistung W 1200
Frequenz Hz 50-60
Behaltervolumen (brutto) | 35
Nettovolumen (Flüssigkeit) | 19
Staubbeutelvolumen | 19

Nass-/Trockensauger GAS 35 L SFC+
max. Unterdruck1
- Sauger hPa 230
- Turbine hPa 254
max. Durchflussmenge1)
- Sauger l/s	m3/s	36
		0,036
	m3/h	129,6
- Turbine l/s	m3/s	74
		0,074
	m3/h	266,4
max. Saugleistung W 1380
Fläche Faltenfilter m2	0,615
Staubklasse		L
Gewicht3)	kg	11,6
Schutzklasse		#/I
Schutzart Sauger		IPX4
Schutzart Netzstecker Schweiz		IP55

A) gemessen mit einem Saugschlauch 35 mm und 3 m Länge B) Gewicht ohne Netzanschlussleitung und ohne Netzstecker Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren. Werte können je nach Produkt variieren und Anwendungs- sowie Umweltbedingungen unterliegen. Weitere Informationen unter www.bosch-professional.com/wac.

Start-/Stopp-Automatik
Nennspannung	maximale Leis-tung	minimale Leis-tung
230 V	2200 W	100 W
Angabe der zulässigen Anschlussleistung des angeschlossenen Elek-trowerkzeugs
Bei anderen länderspezifischen Modellen konnen diese Werte abwei-chen.itte beachten Sie die Angaben auf der Steckdose des Staub-saugers.

Geräusch-/Vibrationsinformation

Geräuschemissionswerte ermittelt entsprechend EN 60335-2-69.

Der A-bewertete Schalldruckpegel des Saugers beträgt typischerweise 70 dB(A). Unsicherheit K = 3 dB. Der Geräuschpegel beim Arbeiten kann die angegebenen Werte überschreiten. Gehörschutz tragen!

Schwingungsgesamtwerte a_n (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend

EN 60335-2-69:

a_t < 2.5 m/s², K = 1.5 m/s² .

Montage

Ziehen Sie den Stecker aus der Steckdose, bevor Sie den Sauger warten oder reinigen, Geräteeinstellungen vornehmen, Zubehörteile wechseln oder den Sauger transportieren.

ger weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Saugers.

Halterung für Saugschlauch montieren (siehe Bild A)

• Schieben Sie die Halterung (4) für den Saugschlauch fest von oben in die dafür vorgesehenen Aufnahmen (30), bis diese einrasten.

Saugschlauch montieren (siehe Bild B)

Setzen Sie den Saugschlauch (21) auf die Schlauchaufnahme (2) und drehen Sie ihn im Uhrzeigersinn bis zum Anschlag.

Hinweis: Beim Saugen entstehen durch die Reibung des Staubs im Saugschlauch und -zubehör eine elektrostatische Aufladung, die der Benutzer in Form von statischer Entladung spüren kann (abhängig von Umwelteinflüssen und körperlichem Empfinden).

Generell empfiehlt Bosch, einen antistatischen Saugschlauch (Zubehör) beim Saugen von Feinstäuben und trockenen Materialien zu verwenden.

Saugzubehör montieren

Der Saugschlauch (21) und das SFC+-Modul (20) sind mit einem Clip-System ausgestattet, mit dem Saugzubehör (Absaugadapter (19), gekrümmte Düse (22)) angeschlossen werden kann.

AbsaugAdapter montieren (siehe Bild C)

• Stecken Sie das SFC+-Modul (20) auf den Saugschlauch (21), bis die beiden Druckknöpfe (31) des Saugschlauchs hörbar einrasten.
• Stecken Sie danach den Absaugadapter (19) auf das SFC+-Modul (20), bis die beiden Druckknöpfe (31) des SFC+-Moduls hörbar einrasten. Zum Demontieren drücken Sie die Druckknöpfe (31) nach innen und ziehen die Bauteile auseinander.

Düsen und Rohre montieren (siehe Bild D)

• Stecken Sie gekrümmte Düse (22) auf den Saugschlauch (21), bis die beiden Druckknöpfe (31) des Saugschlauchs hörbar einrasten.
• Stecken Sie danach das gewünschte Saugzubehör (Bodendüse, Fugendüse, Saugrohr etc.) fest auf die gekrümmte Düse (22). Zum Demontieren drücken Sie die Druckknöpfe (31) nach innen und ziehen die Bauteile auseinander.

Entsorgungssack oder Staubbeutel einsetzen/entnehmen (Trockensaugen) (siehe Bilder E1-E2)

Zum Trockensaugen können Sie einen Entsorgungssack (23) oder einen Staubbeutel (Zubehör) in den Behälter (1) einsetzen. Dadurch wird die Entsorgung des Staubes erleichtert.

Hinweis: Bei der Verwendung eines Papierfilterbeutels müssen Sie, bei der Verwendung eines Vliesfilterbeutels sollten Sie

die halbautomatische Filterreinigung (SFC+) ausschalten (siehe „Halbautomatische Filterreinigung (siehe Bild I)“, Seite 14).

Entsorgungssack einlegen

• Öffnen Sie die Verschlüsse (9) und nehmen Sie das Saugeroberteil (8) ab.
• Legen Sie den Entsorgungssack (23) mit der Einfüllöffnung nach vorn in den Behälter (1) ein. Ziehen Sie die Einfüllöffnung über den Anschlussflansch bis in die Vertiefung des Anschlussflansches.
• Stellen Sie sicher, dass der Entsorgungssack (23) komplett an den Innenwänden des Behälters (1) anliegt.
• Schlagen Sie den Rest des Entsorgungssacks (23) über den Rand des Behälters (1).
• Setzen Sie das Saugeroberteil (8) auf und schließen Sie die Verschlüsse (9).

Entsorgungssack entnehmen und entsorgen

• Öffnen Sie die Verschlüsse (9) und nehmen Sie das Saugeroberteil (8) ab. Ziehen Sie den vollen Entsorgungssack (23) vom Anschlussflansch nach hinten ab.
• Nehmen Sie den Entsorgungssack (23) vorsichtig, ohne ihn zu beschädigen, aus dem Behälter (1). Achten Sie darauf, dass der Entsorgungssack nicht am Anschlussflansch oder an anderen scharfen Gegenständen streift. Ziehen Sie die Klebestreifenabdeckung ab und kleben Sie den Entsorgungssack zu. Danach verschließen Sie den Entsorgungssack (23) unterhalb der Einfüllöffnung mit der abgezogenen Klebestreifenabdeckung.

Staubbeutel wechseln/einsetzen (Zubehör)

• Öffnen Sie die Verschlüsse (9) und nehmen Sie das Saugeroberteil (8) ab. Ziehen Sie den vollen Staubbeutel vom Anschlussflansch nach hinten ab. Verschließen Sie die Öffnung des Staubbeutels durch Umklappen des Deckels. Nehmen Sie den verschlossenen Staubbeutel aus dem Behälter (1).
• Stülpen Sie den neuen Staubbeutel über den Anschlussflansch des Saugers. Stellen Sie sicher, dass der Staubbeutel in seiner vollen Länge an der Innenwand des Behälters (1) anliegt.
• Setzen Sie das Saugeroberteil (8) auf und schließen Sie die Verschlüsse (9).

Gummilippe einsetzen (Nasssaugen) (siehe Bild F)

Hinweis: Die Anforderungen an den Durchlassgrad (Staubklasse L) wurden nur für das Trockensaugen nachgewiesen.

-Heben Sie die Bürstenstreifen (27) mit einem geeigneten Werkzeug aus der Bodendüse (28). - Setzen Sie die Gummilippen (26) in die Bodendüse (28).

Hinweis: Die strukturierte Seite der Gummilippen muss nach außen zeigen.

L-Boxx aufklicken (siehe Bild G)

Für den Transport des Saugers und zur platzsparenden Aufbewahrung von Saugerzubehör und/oder Elektrowerkzeug können Sie eine L-Boxx auf das Saugeroberteil aufklicken.

• Klicken Sie die L-Boxx auf die Aufnahmen (7).

Tragen Sie den Sauger nicht am Tragegriff der aufgeklickten L-Boxx. Der Sauger ist zu schwer für den Tragegriff der L-Boxx. Es besteht Verletzungs- und Beschädigungsgefahr.

Betrieb

Ziehen Sie den Stecker aus der Steckdose, bevor Sie den Sauger warten oder reinigen, Geräteeinstellungen vornehmen, Zubehörteile wechseln oder den Sauger weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Saugers.

Inbetriebnahme

Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Saugers übereinstimmen. Informieren Sie sich über die gültigen Regelungen/Gesetze bezüglich des Umgangs mit gesundheitsgefährdenden Stäuben in Ihrem Land.

Der Sauger darf für das Aufsaugen und Absaugen folgender Materialien eingesetzt werden:

• Stäube mit einem Expositions-Grenzwert >1mg / m³ Der Sauger darf grundsätzlich nicht in explosionsgefährdeten Räumen eingesetzt werden.

Um eine optimale Saugleistung zu gewährleisten, müssen Sie den Saugschlauch (21) immer komplett vom Saugeroberteil (8) abwickeln.

Trockensaugen

Aufsaugen von abgelagerten Stäuben

Um den Sauger einzuschalten, stellen Sie den Betriebsarten-Wahlschalter (5) auf das Symbol „Saugen“. Um den Sauger auszuschalten, stellen Sie den Betriebsarten-Wahlschalter (5) auf das Symbol „Ausschalten“.

Absaugen der anfallenden Stäube von laufenden Elektrowerkzeugen (siehe Bild H)

Es muss eine ausreichende Luftwechselrate in dem Raum vorhanden sein, wenn die Abluft in den Raum zurückgeht. Beachten Sie entsprechende nationale Vorschriften.

In den Sauger ist eine Schutzkontakt-Steckdose (3) integriert. Sie können dort ein externes Elektrowerkzeug anschließen. Beachten Sie die maximal zulässige Anschlussleistung des angeschlossenen Elektrowerkzeugs.

• Montieren Sie den Absaugadapter (19) (siehe „Absaugadapter montieren (siehe Bild C)“, Seite 12).

• Stecken Sie den Absaugadapter (19) in den Absaugstutzen des Elektrowerkzeugs.

Hinweis: Beim Arbeiten mit Elektrowerkzeugen, deren Luftzufuhr in den Saugschlauch gering ist (z.B. Stichsägen,

Schleifer etc.), muss die Falschluftöffnung (32) des Absaugadapters (19) geöffnet werden. Nur dadurch kann die halbautomatische Filterreinigung (SFC+) problemlos arbeiten.

Drehen Sie dazu den Ring über der Falschluftöffnung (32), bis eine maximale Öffnung entsteht.

Zur Inbetriebnahme der Start-/Stopp-Automatik des Saugers stellen Sie den Betriebsarten-Wahlschalter (5) auf das Symbol „Start-/Stopp-Automatik“.

• Schalten Sie zur Inbetriebnahme des Saugers das an die Steckdose (3) angeschlossene Elektrowerkzeug ein. Der Sauger startet automatisch.
• Schalten Sie das Elektrowerkzeug aus, um das Absaugen zu beenden.

Die Nachlaufzeit der Start-/Stopp-Automatik läuft bis zu 15 Sekunden nach, um restliche Stäube aus dem Saugschlauch abzusaugen.

Um den Sauger auszuschalten, stellen Sie den Betriebsarten-Wahlschalter (5) auf das Symbol „Ausschalten".

①

Nasssaugen

Saugen Sie mit dem Sauger keine brennbaren oder explosiven Flüssigkeiten, zum Beispiel Benzin, Öl, Alkohol, Lösemittel. Saugen Sie keine heißen, brennenden oder explosiven Stäube. Betreiben Sie den Sauger nicht in explosionsgefährdeten Räumen. Die Stäube, Dämpfe oder Flüssigkeiten können sich entzünden oder explodieren. Der Sauger darf nicht als Wasserpumpe benutzt werden. Der Sauger ist bestimmt für das Aufsaugen von Luft- und Wassergemisch.

Hinweis: Die Anforderungen an den Durchlassgrad (Staubklasse L) wurden nur für das Trockensaugen nachgewiesen.

Arbeitsschritte vor dem Nasssaugen

• Entfernen Sie bei Bedarf den Entsorgungssack (23) oder den Staubbeutel.

Hinweis: Verwenden Sie zur leichteren Entsorgung beim Saugen von Wasser-Feststoff-Gemischen einen Nassfilterbeutel (Zubehör), der die Flüssigkeit von den Feststoffen abscheidet.

• Setzen Sie die Gummilippe (26) in die Bodendüse (28) ein (siehe „Gummilippe einsetzen (Nasssaugen) (siehe Bild F)", Seite 12).
• Schalten Sie die halbautomatische Filterreinigung (SFC+) aus (siehe „Halbautomatische Filterreinigung (siehe Bild I)", Seite 14).

Aufsaugen von Flüssigkeiten

• Um den Sauger einzuschalten, stellen Sie den Betriebsarten-Wahlschalter (5) auf das Symbol „Saugen".

Der Sauger ist mit Füllstandssensoren (35) ausgestattet. Ist die maximale Füllhöhe erreicht, schaltet der Sauger ab. Stellen Sie den Betriebsarten-Wahlschalter (5) auf das Symbol „Ausschalten".

Hinweis: Beim Aufsaugen von nicht leitenden Flüssigkeiten (z.B. Bohremulsion, Öle und Fette) wird der Sauger bei vollem Behälter nicht abgeschaltet. Der Füllstand muss ständig überprüft und der Behälter rechtzeitig entleert werden.

• Um den Sauger auszuschalten, stellen Sie den Betriebsarten-Wahlschalter (5) auf das Symbol „Ausschalten".
• Entleeren Sie den Behälter (1). Zur Vermeidung von Schimmelbildung nach dem Nasssaugen: -Nehmen Sie den Flachfaltenfilter (24) heraus und lassen Sie diesen gut trocknen.
• Nehmen Sie das Saugeroberteil (8) ab, öffnen Sie die Filterabdeckung (34) und setzen Sie beides gut trocknen.

Halbautomatische Filterreinigung (siehe Bild I)

Spätestens wenn die Saugleistung nicht mehr ausreicht, muss die Filterreinigung betätigt werden.

Die Häufigkeit der Filterreinigung ist abhängig von Staubart und Staubmenge. Bei regelmäßiger Anwendung bleibt die maximale Förderleistung länger erhalten.

Bei der halbautomatischen Filterreinigung (SFC+) werden durch eine Umkehr des Luftstroms die Lamellen des Flachfaltenfilters von abgelagertem Staub gereinigt.

Ein oberflächlich verschmutzter Faltenfilter ist voll funktionstüchtig. Eine manuelle Reinigung des Flachfaltenfilters durch Ausklopfen oder Ausblasen ist nicht notwendig und kann den Filter beschädigen.

Hinweis: Die halbautomatische Filterreinigung ist werkseitig aktiviert (SFC+-Schalter (18) in Stellung I).

• SFC+-Filterreinigung auslösen

Verschließen Sie mit der Handfläche die Düsen- oder Saugschlauchöffnung. oder bei montiertem SFC+-Modul (20):

Drücken Sie den Auslöser (33) für ca. 10 Sekunden nach unten.

• SFC+ deaktivieren

Schieben Sie den SFC+-Schalter (18) nach vorn (Stellung 0).

• SFC+ aktivieren

Schieben Sie den SFC+-Schalter (18) nach hinten (Stellung I).

Wartung und Service

Wartung und Reinigung

Ziehen Sie den Stecker aus der Steckdose, bevor Sie den Sauger warten oder reinigen, Geräteeinstellungen vornehmen, Zubehörteile wechseln oder den Sauger weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Saugers.

Halten Sie den Sauger und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten. Tragen Sie bei der Wartung und Reinigung des Saugers eine Staubschutzmaske.

Wenn eine Ersatzleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge auszuführen, um Sicherheitsgefährdungen zu vermeiden.

Zur Wartung durch den Benutzer muss der Sauger demontiert, gereinigt und gewartet werden, soweit es durchführbar ist, ohne darauf eine Gefahr für das Wartungspersonal und andere Personen hervorzurufen. Vor der Demontage sollte der Sauger gereinigt werden, um eventuellen Gefahren vorzubeugen. Der Raum, in dem der Sauger demontiert wird, sollte gut gelüftet werden. Tragen Sie während der Wartung eine persönliche Schutzausrüstung. Nach der Wartung sollte eine Reinigung des Wartungsbereichs erfolgen. Es ist mindestens einmal jährlich vom Hersteller oder einer unterwiesenen Person eine staubtechnische Überprüfung durchzuführen, z.B. auf Beschädigungen des Filters, Dichtheit des Saugers und Funktion der Kontrolleinrichtung. Bei Saugern der Klasse L, die sich in verschmutzter Umgebung befinden, sollte das Äußere sowie alle Maschinenteile gereinigt oder mit Abdichtmitteln behandelt werden. Bei der Durchführung von Wartungs- und Reparaturarbeiten müssen alle verunreinigten Teile, die nicht zufriedenstellend gereinigt werden können, entsorgt werden. Solche Teile müssen in undurchlässigen Beuteln in Übereinstimmung mit den gültigen Bestimmungen für die Beseitigung solchen Abfalls entsorgt werden. - Reinigen Sie das Gehäuse des Saugers von Zeit zu Zeit mit einem feuchten Tuch.

Flachfaltenfilter herausnehmen/wechseln (siehe Bilder J1-J2)

Die Saugleistung ist abhängig vom Filterzustand. Reinigen Sie deshalb regelmäßig den Filter.

Tauschen Sie einen beschädigten Flachfaltenfilter (24) sofort aus.

Ziehen Sie an der Verschlusslasche (14) und öffnen Sie die Filterabdeckung (34). - Fassen Sie den Flachfaltenfilter (24) an den Stegen und nehmen Sie diesen nach oben heraus. - Entfernen Sie Staub und Schmutz, der bei der Entnahme des Flachfaltenfilters (24) anfällt, mit einem feuchten Tuch vom Schließrand der Filterabdeckung (34). PES- und PTFE-Flachfaltenfilter können unter fließendem Wasser ausgespült werden. - Setzen Sie einen neuen bzw. den gereinigten Flachfaltenfilter (24) ein und achten Sie darauf auf sicheren und korrekten Sitz. - Schließen Sie die Filterabdeckung (34) wieder (muss hörbar einrasten).

Behälter reinigen

Wischen Sie den Behälter (1) von Zeit zu Zeit mit handelsüblichem, nicht scheuerndem Reinigungsmittel aus und halten Sie diesen trocken.

Füllstandssensoren reinigen (siehe Bild K)

Säubern Sie gelegentlich die Füllstandssensoren (35).

• Öffnen Sie die Verschlüsse (9) und nehmen Sie das Saugeroberteil (8) ab.
• Reinigen Sie die Füllstandssensoren (35) mit einem weichen Tuch.
• Setzen Sie das Saugeroberteil (8) auf und schließen Sie die Verschlüsse (9).

Zubehör

	Zubehörnummer
Papierfilterbeutel (trocken) 2 607 432 035
Vliesfilterbeutel (trocken) 2 607 432 037
Nassfilterbeutel (nass) 2 607 432 039
Entsorgungssack (PE) (trocken/nass)	2 607 432 043

Aufbewahrung und Transport (siehe Bild L)

• Wickeln Sie das Netzkabel um die Kabelhalterung (13).
• Stecken Sie das Zubehör in die dafür vorgesehenen Halterungen: Saugrohre (29) in die Halterungen (15), Fugendüse (25) in die Halterung (16), Bodendüse (28) in die Halterung (17).

Fugendüse (25) in die Halterung (16), Bodendüse (28) in die Halterung (17).

• Öffnen Sie die elastischen Bänder der Saugschlauch-Halterung (4) und legen Sie den Saugschlauch (21) um das Saugeroberteil in die Halterung (4). Hängen Sie die elastischen Bänder während des Transports ein.
• Klicken Sie die L-Boxx auf die Aufnahmen (7).
• Entnehmen Sie einen vollen Entsorgungssack bzw. einen vollen Staubbeutel oder entleeren Sie aufgenommene Flüssigkeiten vor dem Transport des Saugers, um Rückenverletzungen zu vermeiden. Tragen Sie den Sauger nur am Tragegriff (6).
• Stellen Sie den Sauger in einem trockenen Raum ab und sichern Sie ihn vor unbefugter Benutzung. Treten Sie zum Feststellen der Lenkrollen (12) die Lenkrollenbremse (11) herunter.

Behebung von Störungen

Tritt eine Störung (z.B. Filterbruch) auf, muss der Sauger sofort ausgeschaltet werden. Vor erneuter Inbetriebnahme muss die Störung beseitigt werden.

Problem Abhilfe
Saugturbine lauft nicht an.	- Netzkabel, Netzstecker, Sicherung, Steckdose und Füllstandssensoren (35) über-prufen.
	Betriebsarten-Wahlschalter (5) steht auf „Start-/Stopp-Automatik".- Betriebsarten-Wahlschalter (5) auf das Symbol „Saugen" stellen bzw. das an die Steckdose (3) angeschlossene Elektrowerkzeug einschalten.
Saugturbine schaltet ab.	- Behälter (1) entleeren.
Saugturbine lauft nach Behälterlee-rung nicht wieder an.	- Sauger ausschalten und 5 Sekunden warten, nach 5 Sekunden wieder einschal-ten.
	- Füllstandssensoren (35) sowie den Zwischenraum der Füllstandssensoren (35) mit einer Bürste reinigen.
Saugkraft{lásst nach.	- Verstopfungen aus Saugdüse, Saugrohr (29), Saugschauch (21) oder Flachfal-tenfilter (24) entfernen.
	- Entsorgungssack (23) oder Staubbeutel wechseln.
	- Filterabdeckung (34) richtig einrasten.
	- Saugeroberteil (8) richtig aufsetzen und Verschlüsse (9) schreiben.
	- Flachfaltenfilter (24) wechseln.
Staubaustritt beim Saugen	- Korreken Einbau des Flachfaltenfilters (24) überprüfen.
	- Flachfaltenfilter (24) wechseln.
Abschaltautomatik (Nasssaugen) spricht nicht an.	- Füllstandssensoren (35) sowie den Zwischenraum der Füllstandssensoren (35) mit einer Bürste reinigen.
	Bei elektrisch nicht leitenden Flüssigkeiten oder bei Schaumbildung Funktioniert die Abschaltautomatik nicht.
	- Füllstand ständig kontrollieren.
Filterreinigung arbeitet nicht.	- SFC+-Schalter (18) nach hinten (Stellung I) schieren.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail] Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Weitere Serviceadressen finden Sie unter:

Sauger, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie den Sauger nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Sauger getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Bei unsachgemäßer Entsorgung können Elektro- und Elektronik-Altgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400m² sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

Hersteller, die Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und
2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung länger als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgeräts zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Abmessung länger als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

Automatischer Start/Stopp

Nominale span-ning	Maximaal vermo-gen	Minimaal vermo-gen
230 V	2.200 W	100 W

Illustrierte Komponenten

Montieren Sie den Halter für den Saugschlauch (siehe Bild A)

Schieben Sie den Halter (4) für den Saugschlauch von oben in die vorgesehene Befestigung (30), bis er einrastet.

Montieren Sie das Saugzubehör

Halbautomatische Filterreinigung (siehe Bild I)

Sobald die Saugleistung nicht mehr ausreicht, muss die Filterreinigung bestätigt werden.

Nass-/Trockensauger GAS 35 L SFC+

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.cz

Alle Serviceadressen finden Sie auf:

Symbole und ihre Bedeutung

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.ro

E-Mail: [e-mail]

www.bosch.hr

Weitere Serviceadressen finden Sie auf:
