GAS 35 L SFC+ Professional - Imuri BOSCH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Vesi- ja pölyimuri
Merkki	Bosch
Malli	GAS 35 L SFC+ Professional
Suodatusluokitus	L (IEC/EN 60335-2-69 mukainen)
Nimellisteho	1200 W
Taajuus	50‑60 Hz
Säiliön bruttotilavuus	35 L
Nettotilavuus (nesteet)	19 L
Pölypussin tilavuus	19 L
Maksimi alipaine (imuri)	230 hPa
Maksimi virtaus	129,6 m³/h (imuri) / 266,4 m³/h (turbiini)
Maksimi imuteho	1380 W
Suodattimen aktiivinen pinta-ala	0,615 m²
Paino	11,6 kg
Suojausluokka	IPX4
Äänitaso	70 dB(A)
Suodattimen puhdistus	Puoliautomaattinen (SFC+)
Automaattinen käynnistys/pysäytys	Kyllä, kytketyn sähkötyökalun kautta
L-BOXX-yhteensopivuus	Kyllä, enintään 15 kg
Mukana tulevat tarvikkeet	Imuletku, lattiasuutin, suora suutin, imuadapteri, kertakäyttöpussi, laskostettu tasosuodatin
Huolto	Puhdista suodatin, tasoanturit ja tyhjennä säiliö säännöllisesti
Turvallisuus	Automaattinen pysäytys nesteen maksimitason saavuttaessa, IPX4-suojaus

Usein kysytyt kysymykset - GAS 35 L SFC+ Professional BOSCH

Kuinka käyttää puoliautomaattista suodattimen puhdistusta (SFC+) ?

Käynnistääksesi puhdistuksen, tuki imuletkun pää kämmenellä tai jos SFC+-moduuli on asennettu, paina laukaisinta (33) alaspäin noin 10 sekunnin ajan. Puoliautomaattinen puhdistus kääntää ilmavirran poistaakseen kertyneen pölyn laskostetusta suodattimesta.

Kuinka imuroida nesteitä tällä imurilla?

Poista kertakäyttöpussi, jos se on paikallaan, aseta tiivistyshuulet lattiasuuttimeen ja poista SFC+-puhdistus käytöstä (kytkin asennossa 0). Imuri pysähtyy automaattisesti, kun maksimitaso saavutetaan. Johtamattomien nesteiden kohdalla tarkkaile tasoa manuaalisesti.

Mikä on suodatusluokka ja mitä se tarkoittaa?

Imuri on suodatusluokkaa L standardin IEC/EN 60335-2-69 mukaan, suunniteltu kuivaimeen terveydelle haitallisia pölyjä, joiden altistumisen raja-arvo on yli 1 mg/m³. Se vaatii pätevän ammattilaisen suorittaman huollon.

Kuinka vaihtaa pölypussi?

Avaa lukot, irrota imurin yläosa, irrota täysi pussi laipasta, sulje se teipillä ja tee solmu. Aseta uusi pussi varmistaen, että se asettuu hyvin säiliöön, aseta yläosa takaisin ja lukitse lukot.

Mitä tehdä, jos imuteho heikkenee?

Tarkista, ovatko suutin, putki, letku tai laskostettu tasosuodatin tukossa. Vaihda kertakäyttöpussi tai pölypussi, jos se on täynnä. Varmista, että suodattimen kansi on kunnolla kiinni ja yläosa on lukittu.

Voinko käyttää imuria sähkötyökalun kanssa?

Kyllä, maadoitetun pistorasian (3) ansiosta. Kytke työkalu, aseta valitsin automaattisen käynnistyksen/pysäytyksen symboliin. Imuri käynnistyy työkalun kanssa ja pysähtyy 15 sekuntia sen sammumisen jälkeen imeäkseen pölyjäämät.

Kuinka huoltaa tasoanturit?

Puhdista tasoanturit (35) säännöllisesti pehmeällä liinalla toimintahäiriöiden välttämiseksi. Avaa lukot, irrota yläosa, puhdista anturit ja kokoa takaisin.

Kuinka säilyttää ja kuljettaa imuria?

Kierrä kaapeli kaapelikiinnittimen ympärille, säilytä tarvikkeet niiden kiinnityksissä, kiedo imuletku yläosan ympärille kiinnityksen kautta. Kuljetusta varten tyhjennä pussi tai säiliö ja kanna imuria kahvasta (6). Säilytä kuivassa tilassa.

Mitä tarvikkeita on saatavilla tälle imurille?

Tarvikkeita, kuten paperi- tai kuitukangassuodatinpusseja, nestepusseja, kertakäyttöpusseja (PE) sekä antistaattisia letkuja, on saatavilla. Viitteet on lueteltu käyttöohjeessa: esimerkiksi paperisuodatinpussi (2 607 432 035).

Kuinka suorittaa vuosihuolto?

Valmistajan tai pätevän henkilön on suoritettava tekniset tarkastukset vähintään kerran vuodessa. Tarkastus sisältää suodattimen kunnon, tiiviyden ja valvontalaitteen toiminnan tarkistamisen. Käytä pölynaamaria huoltotoimenpiteiden aikana.

KÄYTTÖOHJE GAS 35 L SFC+ Professional BOSCH

Imuria koskevat turvallisuusohjeet

Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuusohjeet ja ohjetiedot tulevaa käyttöä varten.

Tätä imuria ei ole tarkoitettu lasten eikä fyysisiltä, aistillisilta tai henkisiltä kyvyiltään rajoitteellisten tai puutteellisen kokemuksen tai tietämyksen omaavien henkilöiden käyttöön. Muuten voi tapahtua käyttövirheitä ja tapaturmia. Pidä lapsia silmällä. Näin saat varmistettua, etteivät lapset leiki imurin kanssa. Noudata kaikkia imuroitavia aineita koskevia turvallisuusmääräyksiä. Älä imuroi pyökki- tai tammipölyä, kivipölyä tai asbestia. Nämä aineet katsotaan syöpää aiheuttaviksi.

VAROITUS

Käytä imuria vain, kun olet saanut riittävän opastuksen imurin käytöstä.

tosta, imuroitavista pölylaaduista ja jätteiden turvallisesta hävittämisestä. Huolellinen käyttöopastus vähentää käyttövirheiden ja tapaturmien vaaraa.

VAROITUS

Imuri soveltuu kuivan pölyn imurointiin ja asiaankuuluvilla toimenpiteillä myös nesteiden imurointiin. Nesteiden pääsy laitteeseen aiheuttaa sähköiskuvaaran.

piteillä myös nesteiden imurointiin. Nesteiden pääsy laitteeseen aiheuttaa sähköiskuvaaran.

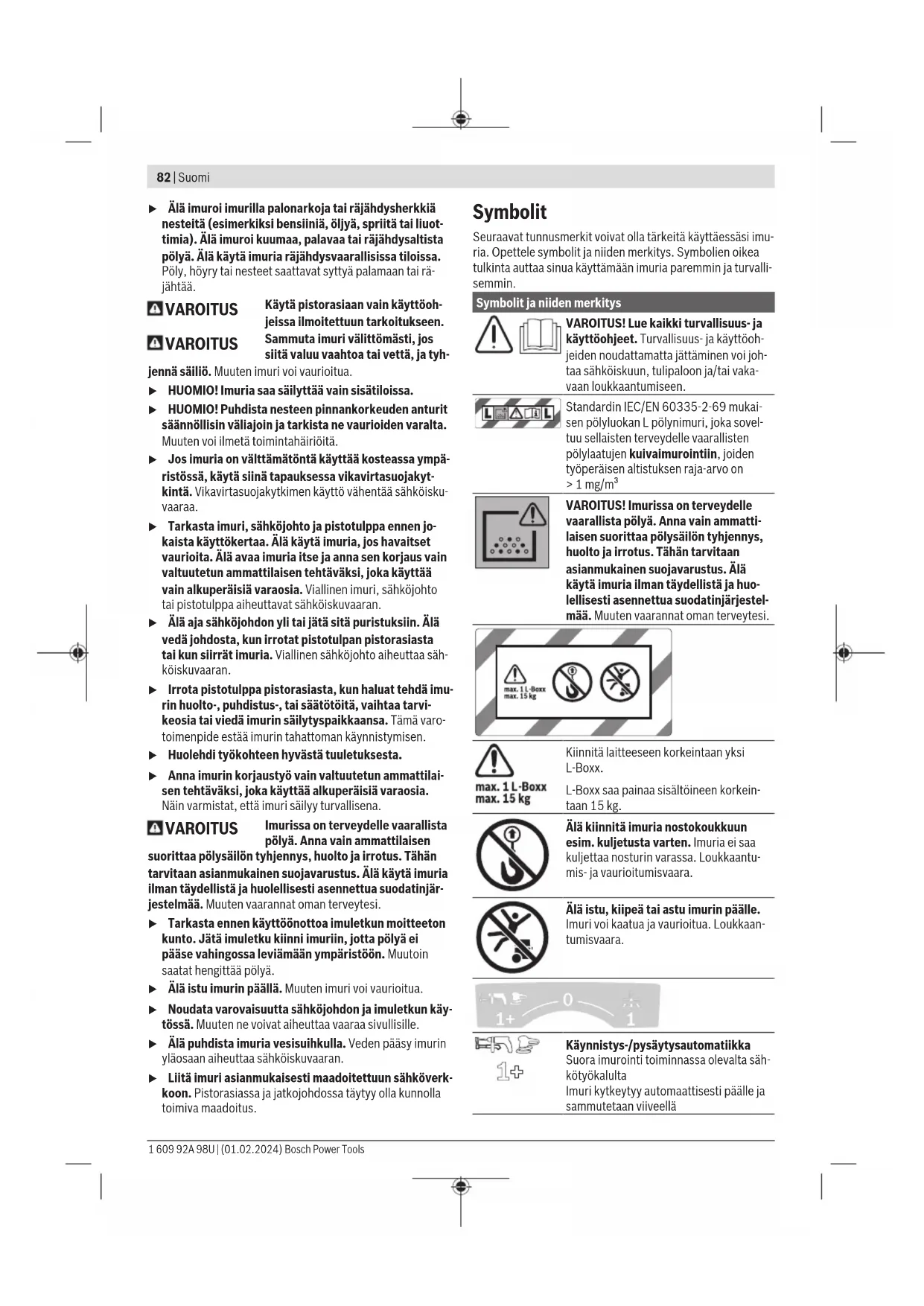

82 | Suomi

Älä imuroi palonarkoja tai räjähdysherkkiä nesteitä (esimerkiksi bensiiniä, öljyä, spriitä tai liuottimia). Älä imuroi kuumaa, palavaa tai räjähdysaltista pölyä. Älä käytä imuria räjähdysvaarallisissa tiloissa. Pöly, höyry tai nesteet saattavat syttyä palamaan tai räjähtää.

VAROITUS

Käytä pistorasiaan vain käyttöohjeissa ilmoitettuun tarkoitukseen. Sammuta imuri välittömästi, jos siitä valuu vaahtoa tai vettä, ja tyhjennä säiliö. Muuten imuri voi vaurioitua.

jenna säiliö. Muuten imuri voi vaurioitua.

HUOMIO! Imuria saa säilyttää vain sisätiloissa. HUOMIO! Puhdista nesteen pinnankorkeuden anturit säännöllisin väliajoin ja tarkista ne vaurioiden varalta. Muuten voi ilmetä toimintahäiriöitä. Jos imuria on välttämätöntä käyttää kosteassa ympäristössä, käytä siinä tapauksessa vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskuvaaraa. Tarkasta imuri, sähköjohto ja pistotulppa ennen jokaista käyttökertaa. Älä käytä imuria, jos havaitset vaurioita. Älä avaa imuria itse ja anna sen korjaus vain valtuutetun ammattilaisen tehtäväksi, joka käyttää vain alkuperäisiä varaosia. Viallinen imuri, sähköjohto tai pistotulppa aiheuttavat sähköiskuvaaran. Älä aja sähköjohdon yli tai jätä sitä puristuksiin. Älä vedä johdosta, kun irrotat pistotulpan pistorasiasta tai kun siirrät imuria. Viallinen sähköjohto aiheuttaa sähköiskuvaaran. Irrota pistotulppa pistorasiasta, kun haluat tehdä imurin huolto-, puhdistus- tai säätötöitä, vaihtaa tarvikeosia tai viedä imurin säilytyspaikkaansa. Tämä varotoimenpide estää imurin tahattoman käynnistymisen. Huolehdi työkohteen hyvästä tuuletuksesta. Anna imurin korjaustyö vain valtuutetun ammattilaisen tehtäväksi, joka käyttää alkuperäisiä varaosia. Näin varmistat, että imuri säilyy turvallisena.

VAROITUS

Imurissa on terveydelle vaarallista pölyä. Anna vain ammattilainen

suorittaa pölysäiliön tyhjennys, huolto ja irrotus. Tähän tarvitaan asianmukainen suojavarustus. Älä käytä imuria ilman täydellistä ja huolellisesti asennettua suodatinjärjestelmää. Muuten vaarannat oman terveytesi.

Tarkasta ennen käyttöönottoa imuletkun moitteeton kunto. Jatkuva imu pitää imurin toiminnassa, jotta pölyä ei pääse vahingossa leviämään ympäristöön. Muutoin saatat hengittää pölyä. Älä istu imurin päällä. Muuten imuri voi vaurioitua. Noudata varovaisuutta sähköjohdon ja imuletkun käytössä. Muuten ne voivat aiheuttaa vaaraa sivullisille. Älä puhdista imuria vesisuihkulla. Veden pääsy imurin yläosaan aiheuttaa sähköiskuvaaran. Liitä imuri asianmukaisesti maadoitettuun sähköverkkoon. Pistorasiassa ja jatkojohdossa täytyy olla kunnolla toimiva maadoitus.

Symbolit

Seuraavat tunnusmerkit voivat olla tärkeitä käyttäessäsi imuria. Opettele symbolit ja niiden merkitys. Symbolien oikea tulkinta auttaa sinua käyttämään imuria paremmin ja turvallisemmin.

Symbolit ja niiden merkitykset

VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Standardin IEC/EN 60335-2-69 mukaisen pölyluokan L pölynimuri, joka soveltuu sellaisten terveydelle vaarallisten pölylaatujen kuivaimurointiin, joiden työperäisen altistuksen raja-arvo on > 1 mg/m³.

VAROITUS! Imurissa on terveydelle vaarallista pölyä. Anna vain ammattilaisen suorittaa pölysäiliön tyhjennys, huolto ja irrotus. Tähän tarvitaan asianmukainen suojavarustus. Älä käytä imuria ilman täydellistä ja huolellisesti asennettua suodatinjärjestelmää. Muuten vaarannat oman terveytesi.

max. 1 L-Boxx, max. 15 kg

Kiinnitä laitteeseen korkeintaan yksi L-Boxx.

L-Boxx saa painaa sisältöineen korkeintaan 15 kg.

Älä kiinnitä imuria nostokoukkuun esim. kuljetusta varten. Imuria ei saa kuljettaa nostimen varassa. Loukkaantumis- ja vaurioitumisvaara.

Älä istu, kiipeä tai astu imurin päälle. Imuri voi kaatua ja vaurioitua. Loukkaantumisvaara.

Käynnistys-/pysäytysautomatiikka: Suora imurointi toiminnassa olevalta sähkötyökalulta. Imuri kytkeytyy automaattisesti päälle ja sammutetaan viiveellä.

Symbolit ja niiden merkitys

Sammutus

Imurointi

Kertyneen pölyn imurointi

SFC+

SFC+

Puoliautomaattinen suodatinpuhdistus (SFC+ = Semi-Automatic Filter Cleaning Plus)

max. 2200 W, min. 100 W

Imuriin liitettävän sähkötyökalun suurin sallittu liitäntäteho (maakohtainen)

Tuotteen ja ominaisuuksien kuvaus

Huomioi käyttöohjeiden etuosan kuvat.

Määräyksenmukainen käyttö

Imuri on tarkoitettu palamattomien ja kuivien pölylaatujen, palamattomien nesteiden ja vesi-ilmaseosten imurointiin. Imuri on pölyteknisesti testattu ja se vastaa pölyluokkaa L. Se täyttää ammattikäytön asettamat korkeat vaatimukset (esimerkiksi rakennusalalla, teollisuudessa ja korjaamoissa). Standardin IEC/EN 60335-2-69 mukaisen pölyluokan L imureita saa käyttää vain sellaisten terveydelle vaarallisten pölylaatujen imurointiin, joiden työperäisen altistuksen raja-arvo on > 1 mg/m³

Käytä imuria vain, jos osaat käyttää sen kaikkia toimintoja oikein ja turvallisesti tai olet saanut sen käyttöön tarvittavan opastuksen.

Laitteen käytön aikana pistorasiaa saa käyttää vain kuivassa ympäristössä.

Kuvatut osat

Kuvattujen osien numerointi viittaa piirrossivuilla oleviin imurikuviin.

(1) Säiliö (2) Letkun kiinnityskohta (3) Pistorasia sähkötyökalua varten (4) Imuletkun pidike (5) Käyttötavan valitsin (6) Kantokahva (7) L-BOXX-kiinnitys (8) Imurin yläosa (9) Imurin yläosan salpa (10) Takapyörä (11) Pyöräjarru (12) Kääntyvä pyörä

(13) Johtopidike (14) Suodattimen kannen suljin (15) Imuputkien pidike (16) Rakosuulakkeen/käyräsuuttimen pidike (17) Lattiasuulakkeen pidike (18) SFC+-kytkin (19) Imuadapteri (20) SFC+-moduuli (21) Imuletku (22) Käyräsuutin (23) Jätesäkki (24) Laskossuodatin (valmistettu selluloosasta) (25) Rakosuulake (26) Kumipyyhin (27) Harjanauha (28) Lattiasuulake (29) Imuputki (30) Imuletkun pidikkeen kiinnitys (31) Painike (32) Lisäilma-aukko (33) Suodatinpuhdistuksen käynnistin (34) Suodattimen kansi (35) Täyttömäärän tunnistimet

Tekniset tiedot

Märkä-kuivaimuri GAS 35 L SFC+
Tuotenumero		3 601 JC3 0..
Nimellisottoteho W 1 200
Taajuus Hz 50-60
Säiliön tilavuus (brutto) I 35
Nettotilavuus (neste) I 19
Pölpussin tilavuus I 19
Suurin alipaineA)
- Imuri hPa 230
- Turbiini hPa 254
Suurin virtausA)
- Imuri l/s		36
	m3/s	0,036
	m3/h	129,6
- Turbiini l/s		74
	m3/s	0,074
	m3/h	266,4
Suurin imuteho W 1 380
Laskossuodattimen pinta-ala	m2	0,615
Pöyluokka		L
PainoB)	kg	11,6

84 | Suomi

Märkä-kuivalmuri GAS 35 L SFC+
Sujoausluokka /l	⊕
Imurin kotelointiluokka IPX4
Verkkovirtapistokkeen koteloin-tiluokka Sveitsissä	IP55

A) mitattu halkaisijaltaan 35 mm:n ja pituudeltaan 3 m:n imuletkulla

B) Paino ilman verkkojohtoa ja pistotulppaa. Tiedot koskevat 230 V:n nimellisjännitettä [U]. Tästä poikkeavien jännitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat vaihdella.

Arvot voivat vaihdella tuotteen mukaan ja riippuvat käyttö- ja ympäristöolosuhteista. Lisätietoja saat verkko-osoitteesta www.bosch-professional.com/wac.

Käynnistys-/pysäytysautomatiikka

Nimellisjännite Maksimiteho Minimi-teho

230V 2200W 100W

Imuriin liitetyn sähkötyökalun suurin sallittu liitäntäteho. Muissa maakohtaisissa malleissa nämä arvot saattavat poiketa näistä tiedoista. Huomioi pölynimurin pistorasian kohdalla annetut tiedot.

Melu-/tärinätiedot

Melupäästöarvot on määritetty standardin EN 60335-2-69 mukaan.

Imurin tyypillinen A-painotettu äänenpainetaso on 70 dB(A). Epävarmuus K = 3 dB. Melutaso saattaa työn aikana ylittää ilmoitetut arvot. Käytä kuulosuojaimia!

Tärinän kokonaisarvot a_h (kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin EN 60335-2-69 mukaan:

a_h lt; 2,5 m/s², K = 1,5 m/s².

Asennus

• Irrota pistotulppa pistorasiasta, kun haluat tehdä imurin huolto-, puhdistus- tai säätötöitä, vaihtaa tarvikeosia tai viedä imurin säilytyspaikkaansa. Tämä varotoimenpide estää imurin tahattoman käynnistymisen.

Imuletkun pidikkeen asennus (katso kuva A)

- Työnnä imuletkun pidikettä (4) voimakkaasti yläkautta kiinnityskohtaan (30), kunnes se lukittuu paikalleen.

Imuletkun asentaminen (katso kuva B)

Työnnä imuletku (21) letkun kiinnityskohtaan (2) ja käännä sitä myötäpäivään rajoittimeen asti.

Huomautus: Imuroinnin yhteydessä imuletkua ja -tarvikkeita vastaan hankautuva pöly varaa staattista sähköä, jonka purkautumisen voi tuntea lievänä sähköiskuna (riippuu ympäristöolosuhteista ja omasta herkkyydestä).

Bosch suosittelee yleisesti käyttämään antistaattista imuletkua (lisävaruste) hienopölyjen ja kuitujen materiaalien imurointiin.

Imutarvikkeiden asentaminen

Imuletkussa (21) ja SFC+-moduulissa (20) on kiinnitysjärjestelmä, johon voit liittää imutarvikkeen (imuadapteri (19), käyräsuutin (22)).

Imuadapterin asennus (katso kuva C)

• Asenna SFC+-moduuli (20) imuletkuun (21) niin, että imuletkun kumpikin lukitusnuppi (31) napsahtaa kuuluvasti kiinni.
• Kytke sen jälkeen imuadapteri (19) SFC+-moduuliin (20) niin, että SFC+-moduulin molemmat lukitusnupit (31) napsahtavat kuuluvasti kiinni. Paina irrotusta varten lukitusnuppeja (31) sisäänpäin ja vedä osat erilleen.

Suulakkeiden ja putkien asennus (katso kuva D)

• Asenna käyräsuutin (22) imuletkuun (21) niin, että imuletkun kumpikin lukitusnuppi (31) napsahtaa kuuluvasti kiinni.
• Asenna sen jälkeen haluamasi imutarvike (lattiasuulake, rakosuulake, imuletku jne.) käyräsuuttimeen (22). Paina irrotusta varten lukitusnuppeja (31) sisäänpäin ja vedä osat erilleen.

Jätesäkin tai pölypussin asentaminen/poistaminen (kuivaimurointi) (katso kuvat E1-E2)

Kuivaimurointia varten voit asentaa jätesäkin (23) tai pölypussin (lisävaruste) säiliöön (1). Tämä helpottaa pölyjätteen hävittämistä.

Huomautus: paperipussia käytettäessä täytyy ja harso kangaspussia käytettäessä kannattaa kytkeä puoliautomaattinen suodatinpuhdistus (SFC+) pois päältä (katso "Puoliautomaattinen suodatinpuhdistus (katso kuva 1), sivu 86).

Jätesäkin asennus

- Avaa salvat (9) ja ota imurin yläosa (8) pois. - Asenna jätesäkki (23) täyttöaukko ylöspäin säiliöön (1). Vedä täyttöaukko kiinnityslaipan yli kiinnityslaipan syvennykseen asti. - Varmista, että jätesäkki (23) on kokonaisuudessaan säiliön (1) sisäseinää vasten. - Käännä jätesäkin (23) ylituleva osa säiliön (1) reunan yli. - Asenna imurin yläosa (8) ja sulje salvat (9).

Jätesäkin poistaminen ja sulkeminen

- Avaa salvat (9) ja ota imurin yläosa (8) pois. Vedä täysi jätesäkki (23) takakautta irti kiinnityslaipasta.

Jätesäkin (23) vaurioitumisen välttämiseksi tee säiliöstä (1) irrotus varovasti. Varo, ettei kiinnityslaippa tai muut terävät osat viillä jätesäkkiä rikki irrotuksen yhteydessä.

Vedä tarrapinnan suojanauha irti ja liimaa jätesäkki kiinni. Sido tämän jälkeen irrotetun suojanauhan avulla jätesäkki (23) kiinni täyttöaukon alapuolelta.

Polypussin vaihtaminen/asentaminen (lisävaruste)

- Avaa salvat (9) ja ota imurin yläosa (8) pois. - Irrota täysi polypussi kiinnityslaipasta vetämällä sitä taaksepäin. Sulje polypussin suu kannella. Irrota suljettu polypussi säiliöstä (1). - Asenna uusi polypussi imurin liitäntälaipan päälle. Varmista, että polypussi on koko pituudeltaan säiliön (1) seinämää vasten. - Asenna imurin yläosa (8) ja sulje salvat (9).

Kumipyyhkimen asentaminen (märkäimurointi) (katso kuva F)

Huomautus: suodatustehon (pölyluokka L) vaatimusten mukaisuus on osoitettu vain kuivaimuroinnille.

• Irrota harjanauha (27) sopivalla työkalulla lattiasuulakkeesta (28).
• Asenna kumipyyhkimet (26) lattiasuulakkeeseen (28).

Huomautus: kumipyyhkinten kuviopuolen on osoitettava ulospäin.

L-BOXXin kiinnittäminen (katso kuva G)

Imurin kuljetusta sekä tarvikkeiden ja/tai sähkötyökalujen tilaa säästävää säilytystä varten voit kiinnittää imurin päälle L-BOXXin. - Kiinnitä L-BOXX kiinnityskohtiin (7). Älä kanna imuria siihen kiinnitetyn L-BOXXin kantokahvasta. Imuri on liian painava L-BOXXin kantokahvalle. Loukkaantumis- ja vaurioitumisvaara.

Käyttö

Irrota pistotulppa pistorasiasta, kun haluat tehdä imurin huolto-, puhdistus- tai säätötöitä, vaihtaa tarvikeosia tai viedä imurin säilytyspaikkaansa. Tämä varotoimenpide estää imurin tahattoman käynnistymisen.

Käyttöönotto

Huomioi sähköverkon jännite! Virtalähteen jännitteen tulee vastata imurin mallikilvessä olevia tietoja. Selvitä maasi voimassaolevat säädökset/lait koskien terveydelle haitallisen pölyn käsittelyä.

Imuria saa käyttää seuraavien aineiden imurointiin ja poistamiseen:

• Pölylaadut, joiden työperäisen altistuksen raja-arvo on >1mg / m³

Imuria ei saa missään tapauksessa käyttää räjähdysvaarallisissa tiloissa.

Imutehon optimoimiseksi imuletku (21) täytyy aina kelata kokonaan auki imurin yläosasta (8).

Kuivaimurointi

Kertyneen pölyn imurointi

- Käynnistä imuri kääntämällä käyttötavan valitsin (5) symbolin "imurointi" kohdalle. - Sammuta imuri kääntämällä käyttötavan valitsin (5) symbolin "sammutus" kohdalle.

①

Suora imurointi sähkötyökalulta (katso kuva H)

Huoneessa on oltava riittävän tehokas ilmanvaihto, jos poistoilma johdetaan takaisin huoneeseen. Noudata vastaavia maakohtaisia määräyksiä.

Imuri on varustettu turvapistorasialla (3). Siihen voit liittää ulkoisen sähkötyökalun. Muista huomioida imuriin kytketyn sähkötyökalun suurin sallittu liitäntäteho.

• Asenna imuadapteri (19) (katso "Imuadapterin asennus (katso kuva C)", Sivu 84).
• Kytke imuadapteri (19) sähkötyökalun pölynpoistoputkeen.

Huomautus: imuadapterin (19) lisäilma-aukko (32) täytyy avata, jos käytettävät sähkötyökalut syöttävät heikosti ilmaa imuletkuun (esimerkiksi pistosahat, hiomakoneet, jne.).

Vain siten puoliautomaattinen suodatinpuhdistus (SFC+) toimii asianmukaisesti.

Käännä sitä varten lisäilma-aukon (32) päällä olevaa rengasta, kunnes aukko on mahdollisimman suuri.

- Kun haluat ottaa imurin käynnistys-/pysäytysautomatiikan käyttöön, käännä käyttötavan valitsin (5) symbolin "käynnistys-/pysäytysautomatiikka" kohdalle.

①

1+

- Kytke imurin käynnistämiseksi pistorasiaan (3) liitetty sähkötyökalu päälle. Imuri käynnistyy automaattisesti. - Kytke sähkötyökalu pois päältä imuroinnin lopettamiseksi.

Käynnistys-/pysäytysautomatiikan jälkikäynti toimii maks. 15 sekunnin ajan, jotta imuri saa imettyä imuletkussa olevan pölyn pois.

• Sammuta imuri kääntämällä käyttötavan valitsin (5) symbolin "sammutus" kohdalle.

Märkäimurointi

Älä imuroi palonarkoja tai räjähdysherkkiä nesteitä (esimerkiksi bensiiniä, öljyä, spriitä tai liuottimia). Älä imuroi kuumaa, palavaa tai räjähdysaltista pölyä. Älä käytä imuria räjähdysvaarallisissa tiloissa. Pöly, höyry tai nesteet saattavat syttyä palamaan tai räjähtää. Imuria ei saa käyttää vesipumppuna. Imuri on tarkoitettu ilma-vesiseoksen imurointiin.

Huomautus: suodatustehon (pölyluokka L) vaatimusten mukaisuus on osoitettu vain kuivaimuroinnille.

Työvaihe ennen märkäimurointia

• Poista tarvittaessa jätesäkki (23) tai pölypussi.

Huomautus: kun imuroit vesi-/kiintoaineseoksia, käytä jätteiden hävityksen helpottamiseksi märkäsuodatinta, joka erottaa nesteen kiintoaineista.

• Asenna kumipyyhin (26) lattiasuulakkeeseen (28). (katso "Kumipyyhkimen asentaminen (märkäimurointi)", kuva F, sivu 85). Kytke puoliautomaattinen suodatinpuhdistus (SFC+) pois päältä (katso "Puoliautomaattinen suodatinpuhdistus", kuva I, sivu 86).

Nesteiden imurointi

Käynnistä imuri kääntämällä käyttötavan valitsin (5) symbolin "imurointi" kohdalle.

Imuri on varustettu täyttötason antureilla (35). Kun suurin sallittu täyttötaso on saavutettu, imuri pysähtyy. Aseta käyttötavan valitsin (5) "sammutus"-symbolin kohdalle.

Huomautus: kun imuroit sähköä johtamattomia nesteitä (esimerkiksi porausemulsio, öljy ja rasva), imuri ei sammu säiliön tultua täyteen. Täyttötasoa täytyy valvoa jatkuvasti ja säiliö pitää tyhjentää ajoissa.

• Sammuta imuri kääntämällä käyttötavan valitsin (5) symbolin "sammutus" kohdalle. Tyhjennä säiliö (1).

Märkäimuroinnin jälkeen homehtumisen välttämiseksi:

Ota laskossuodatin (24) pois ja anna myös sen kuivua perusteellisesti. Ota imurin yläosa (8) pois, avaa suodattimen kansi (34) ja anna molempien kuivua perusteellisesti.

Puoliautomaattinen suodatinpuhdistus (katso kuva I)

Suodatinpuhdistus on käynnistettävä viimeistään, kun imuri ei enää ime kunnolla.

Suodatinpuhdistuksen suoritusväli riippuu pölyn laadusta ja määrästä. Imuteho pysyy kauemmin maksimaalisena, kun suodatinpuhdistus suoritetaan säännöllisin väliajoin.

Puoliautomaattisessa suodatinpuhdistuksessa (SFC+) ilmavirtauksen suunnanvaihto puhdistaa laskossuodattimen lamelleihin kertyneen pölyn.

Pinnaltaan likainen laskossuodatin on täysin toimintakykyinen. Laskossuodatinta ei kannata puhdistaa manuaalisesti koputtelemalla tai puhaltamalla, ja se voi jopa rikkoa suodattimen.

Huomautus: puoliautomaattinen suodatinpuhdistus on aktivoitu tehtaalla (SFC+ -kytkin (18) asennossa I).

• SFC+-suodatinpuhdistuksen käynnistys

Sulje suulakkeen tai imuletkun aukko kämmenellä. tai paikalleen asennetun SFC+-moduulin (20) yhteydessä: Paina käynnistin (33) pohjaan n. 10 sekunnin ajaksi. - SFC+-toiminnon deaktivointi

Työnnä SFC+-kytkintä (18) eteenpäin (asentoon 0).

• SFC+-toiminnon aktivointi

Työnnä SFC+-kytkintä (18) taaksepäin (asentoon I).

Hoito ja huolto

Huolto ja puhdistus

Irrota pistotulppa pistorasiasta, kun haluat tehdä imurin huolto-, puhdistus- tai säätötöitä, vaihtaa tarvikeosia tai viedä imurin säilytyspaikkaansa. Tämä varotoimenpide estää imurin tahattoman käynnistymisen. Pidä imuri ja tuuletusaukot puhtaina luotettavan ja turvallisen työskentelyn varmistamiseksi. Käytä imurin huollon ja tyhjennyksen yhteydessä hengityssuojainta.

Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen huoltopiste.

Kun käyttäjä huoltaa imurin, se on purettava, puhdistettava ja huollettava ohjeenmukaisesti aiheuttamatta vaaraa huoltohenkilölle ja sivullisille. Ennen purkamista imuri kannattaa puhdistaa mahdollisten vaarojen välttämiseksi. Imurin purkaminen tulee tehdä tehokkaasti tuuletetussa tilassa. Käytä huollon aikana suojavaatetusta. Huollon jälkeen huoltopiste tulee puhdistaa.

Valmistajan tai koulutetun henkilön täytyy suorittaa vähintään kerran vuodessa pölytekninen tarkastus, jossa käydään läpi esim. suodattimen vauriot, imurin tiiviys ja ohjausjärjestelmän toimivuus.

Likaisessa ympäristössä käytettyjen luokan L imureiden ulkopinta sekä kaikki koneen osat tulee puhdistaa tai käsitellä tiivistysaineella. Huolto- ja korjaustöiden yhteydessä tulee hävittää kaikki likaiset osat, joita ei voi puhdistaa kunnolla. Tällaiset osat tulee pakata tiiviisiin pusseihin ja hävittää kyseisen jätelaadun voimassa olevien hävitysmääräysten mukaan.

• Puhdista imurin runko kostealla liinalla säännöllisin väliajoin.

Laskossuodattimen irrotus/vaihto (katso kuvat J1-J2)

Imuteho riippuu suodattimen kunnosta. Siksi suodatin tulee puhdistaa säännöllisin väliajoin.

Vaihda vaurioitunut laskosuodatin (24) välittömästi. Vedä verkkopistoke irti ja avaa suodattimen kansi (34). - Ota kiinni laskosuodattimen (24) reunoista ja vedä se yläkautta pois. - Poista laskosuodattimen (24) irrotuksen yhteydessä variseva pöly ja lika kostealla liinalla suodattimen kannen (34) kiinnitysreunasta.

PES- ja PTFE-laskosuodattimet voi huuhdella juoksevalla vedellä.

• Asenna uusi tai puhdistettu laskosuodatin (24) paikalleen ja varmista sen kunnollinen kiinnitys.
• Sulje suodattimen kansi (34) (sen täytyy lukittua kuuluvasti).

Säiliön puhdistaminen

Puhdista säiliö (1) tavallisella, hankaamattomalla puhdistusaineella säännöllisin väliajoin ja anna sen kuivua kunnolla.

Täyttötason anturien puhdistus (katso kuva K)

Puhdista täyttötason anturit (35) säännöllisesti.

- Avaa salvat (9) ja ota imurin yläosa (8) pois. - Puhdista täyttötason anturit (35) pehmeällä liinalla. - Asenna imurin yläosa (8) ja sulje salvat (9).

Lisätarvikkeet

	Tarvikenumero
Paperipussi (kuivaimurointi) 2 607 432 035
Harsokangaspussi (kuivaimurointi) 2 607 432 037
Märkämurolinn pussi (märkäimu-rointi)	2 607 432 039
Jätesäkki (PE) (kuiva-/märkäimu-rointi)	2 607 432 043

Säilytys ja kuljetus (katso kuva L)

- Kääri sähköjohto johtopidikkeen (13) ympärille.

• Aseta tarvikkeet asiaankuuluvin pidikkeisiin: imuputket (29) pidikkeisiin (15), rakosuulake (25) pidikkeeseen (16) ja lattiasuulake (28) pidikkeeseen (17). - Avaa imuletkun pidikkeen (4) joustohihnat ja asenna imuletku (21) imurin yläosan ympärille pidikkeeseen (4). Kiinnitä joustohihnat paikoilleen.
• Kiinnitä L-BOXX kiinnityskohtiin (7).
• Selän rasittumisen välttämiseksi poista täysi jätesäkki/pölypussi tai tyhjennä imuroitu neste ennen imurin kuljetusta.

Kanna imuria vain kantokahvan (6) avulla.

Vie imuri kuivaan säilytystilaan ja suojaa se luvattomalta käytöltä. Lukitse pyörät (12) polkaisemalla pyöräjarru (11) alas.

Vikojen korjaus

Jos imurissa ilmenee häiriö (esimerkiksi suodattimen murtuma), se on sammutettava välittömästi. Häiriö on poistettava ennen imurin uudelleenkäynnistämistä.

Ongelma Korjaustolmenpide
Imuturbiini ei käynnisty.	-Tarkista virtajohto, verkkopistoke, sulake, pistorasia ja täytötason anturit (35).Käytötavan valitsin (5) on asennossa "käynnistys-/pysäytysautomatiikka".- Siirrä käytötavan valitsin (5) symbolin "imurointi" kohdalle tai kytke pistorasiaan (3) liitetty sähkötyökalu pälle.
Imuturbiini sammuu.	-Tyhjennä sällö (1).
Imuturbiini ei käynnisty uudelleen sä-lion tyhjennyksen jäldeen.	-Kytke imuri poisi pälätä ja odota 5 sekuntia. Kytke imuri 5 sekunnin kuluttua uudel-leen pälle.Puhdista täytötason anturit (35) sekä täytötason anturien (35) väliraot harjalla.
Imuteho heikenty.	-Poista tutokset imusuulakkeesta, imuputkesta (29), imulektusta (21) tai laakalas-kossuodattimasta (24).Vaihda jætesäkki (23) tai polypussi.- Kiinnitä suodattimen kansi (34) kunnolla.- Asenna imurin yläosa (8) oikein ja sulje salvat (9).Vaihda laakalaskosuodatin (24).
Pölyn ulospääsy imuroitaessa	-Tarkasta, että laakalaskosuodatin (24) on asennettu oikein.Vaihda laakalaskosuodatin (24).
Poiskytkentäautomatiikka (märkäimu-rointi) ei reagoi.	-Puhdista täytötason anturit (35) sekä täytötason anturien (35) väliraot harjalla.Poiskytkentäautomatiikka ei toimi sähkoä johtamattomien nesteiden tai vaahdon muodostumisen yhteydessä.- Valvo täytötasoa jatkuvasti.Suodatinpuhdistus ei toimi.	-Työnnä SFC+-kytkintä (18) taaksepän (asentoon I).

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com. Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen tyyppikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch-pt.fi

Muut asiakaspalvelun yhteystiedot löydät kohdasta:

Imuri, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä hävitä imuria talousjätteiden mukana!

Koskee vain EU-maita:

Eurooppalaisen käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU ja sitä soveltavan kansallisen lainsäädännön mukaan käyttökelvottomat sähkötyökalut täytyy kerätä talteen erikseen ja ne tulee toimittaa kierrätykseen.

Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävitetään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ihmisten terveydelle.

Tämä laite on tarkoitettu kuivien materiaalien imurointiin. Älä imuroi palavia tai räjähtäviä aineita, kuten bensiiniä, öljyä tai kaasuja. Nämä aineet voivat aiheuttaa tulipalon tai räjähdyksen.

KÄYTTÖÖNOTTO

Käytä imuria vasta, kun olet saanut riittävästi tietoa sen käytöstä.

Imuri on tarkoitettu kuivien materiaalien imurointiin ja niiden hävittämiseen. Huolellinen käsittely estää mahdolliset vauriot ja vammat.

KÄYTTÖÖNOTTO

Imuri soveltuu kuivien materiaalien imurointiin ja hävittämiseen.

Älä käytä imuria portailla, tikkailla tai telineillä. Imuri voi kaatua ja vaurioitua. On olemassa loukkaantumisvaara.

Käynnistys-/pysäytysautomatiikka

Märkä-/kuivaimuri GAS 35 L SFC+

Tootenumber		3601 JC3 0..
Nimisisendvöimsus W 1200
Sagedus Hz 50-60
Anuma maht (bruto) I 35
Netomaat (vedelik) I 19
Tolmukoti maht I 19
Max alaröhk\(^{a)}\)
-Tolmuimeja hPa 230
-Turbiin hPa 254
Max lübivooluhulk\(^{a)}\)
-Tolmuimeja I/s		36
	m\(^3\)/s	0,036
	m\(^3\)/h	129,6
-Turbiin I/s		74
	m\(^3\)/s	0,074
	m\(^3\)/h	266,4
Max imemisvöimsus W 1380
Lameda voldikfiltri pindala	m\(^2\)	0,615
Tolmuklass		L
Kaal\(^{b)}\)	kg	11,6
Kaitseklass		±/I
Tolmuimeja kaitseaste		IPX4

Märkä/kuivaimuri GAS 35 L SFC+

Kiinnitä L-BOXXi kiinnityskohtiin (7).

Älä kanna imuria L-BOXXin kantokahvasta, kun L-BOXXi on kiinnitetty. Imuri on liian raskas L-BOXXin kantokahvalle. On olemassa loukkaantumis- ja vaurioitumisvaara.

Käyttö
