MANUALE UTENTE GAS 35 L SFC+ Professional BOSCH

Sistema start/stop automatico

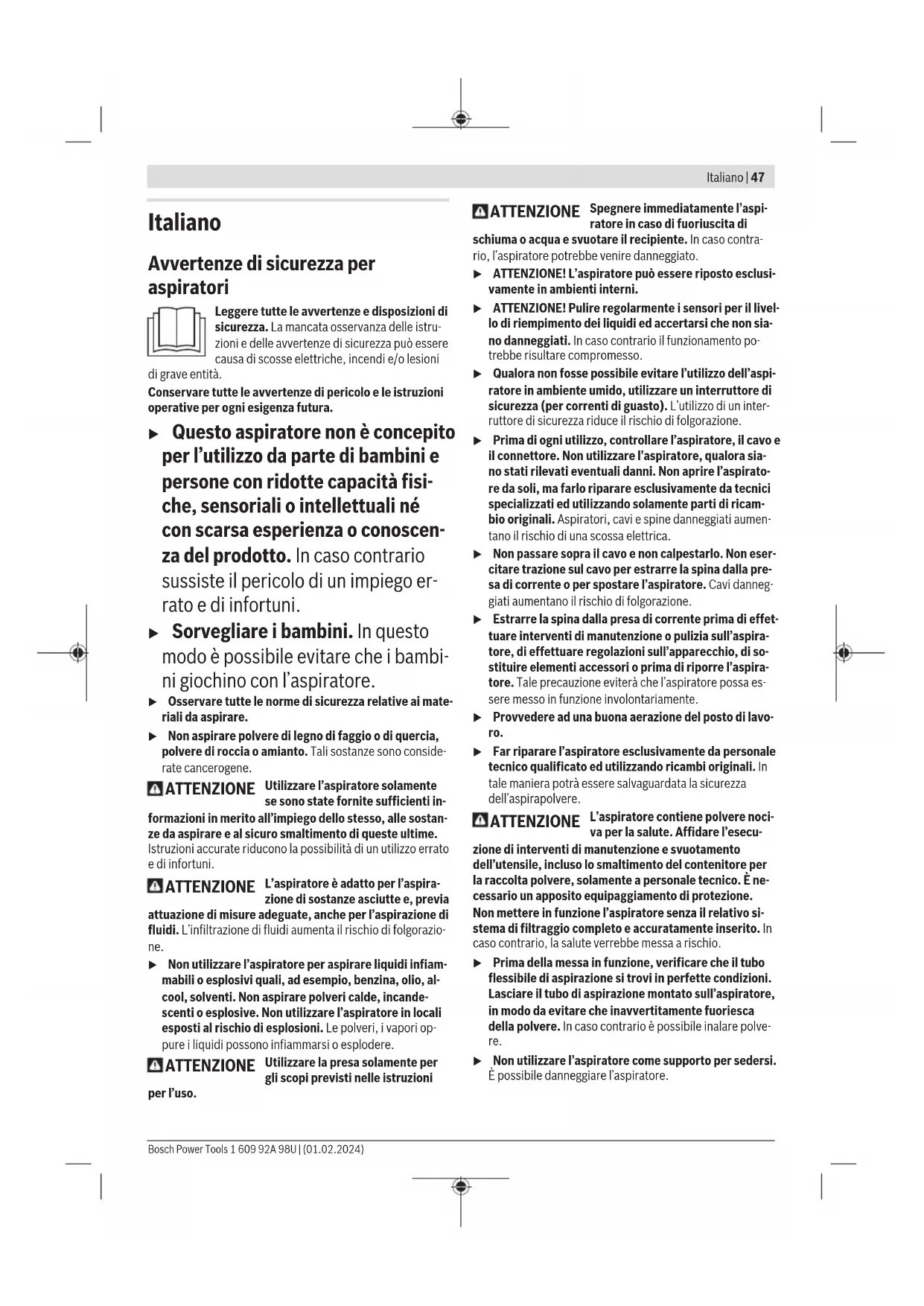

Avvertenze di sicurezza per aspiratori

Leggere tutte le avventenze e disposizioni di sicurezza. La mancata osservanza delle istruzioni e delle avventenze di sicurezza cui assere causa di scosse elettriche, incendi e/ol lesions

di grave entita.

Conservare tutte le avventenze di pericolò e le istruzioni operative per agli esigenza futura.

• Questo aspiratore non è concepito per l'utilizzo da parte di bambini e persone con ridotte capacità fisiche, sensoriali o intellettuali né con scarsa esperienza o conoscenza del prodotto. In caso contrario sussiste il pericolò di un impiego errato e di infortuni.
  Sorvegliare i bambini. In quello modo è possibile evitare che i bambini giochino con l'aspiratore.
  Osservare tutte le norme di sicurezza relative ai materiali da aspirare.
  Non aspirare polvere di legno di faggio o di quercia, polvere di roccia o amianto. Tali sostanze sono considerate cancerogene.

ATTENZIONE Utilizzato l'aspiratore solamente se sono state fornite sufficienti in

formazioni in merito all'impiego dello stesso, alle sostanze da aspirare e al sicuro smaltimento di queste ultime. Istruzioni accurate riducono la possibilità di un utilizzo errato e di infortuni.

ATTENZIONE L'aspiratore è adatto per l'aspirazione di sostanze asciutte e, previa attuazione di misure adeguate,anche per l'aspirazione di fluidi.L'infiltrazione di fluidi aumenta il rischio di folgorazione.

Nonutilizzare l'aspiratore per aspirare liquidi inflammabili o esplosivi quali, ad esempio, benzina, olio, alcool, solventi. Non aspirare polveri calde, incandescenti o esplovice. Nonutilizzare l'aspiratore in locali esposti al rischio di esplosioni. Le polveri, i vapori oppure li liquidi possono infiammarsi o esplodere.
ATTENZIONE Utilizzare la presa solamente per gli scopi previsti nelle istruzioni per l'uso.

ATTENZIONE Spegnere immediatamente l'aspiratore in caso di fuoriuscita di schiuma o acqua e svuotare il recipiente. In caso contrarrio, l'aspiratore potrebbe venire danneggiato.

ATTENZIONE! L'aspiratore più essere riposto escludi-vamente in ambienti interni.
ATTENZIONE! Pulire regolarmente i sensori per il livello di riempimento dei liquidi ed accertarsi che non sian-no danneggiati. In caso contrario il funzionamento pottrebbe risultare compromesso.
Qualora non fosse possibile evitare l'utilizzo dell'aspiratore in ambiente umido,utilizzare un interrottore di sicurezza (per correnti di guasto).L'utilizzo di un interrottore di sicurezza riduce il rischio di folgorazione.
Prima di uomini utilizzato, controllare l'aspiratore, il cavo e il connettore. Non utilizzato l'aspiratore, qualora siano stati rilevati eventuali danni. Non aprire l'aspiratore da soli, ma farlo riparare esclusivamente da tecnici specializzati ed utilizzato solamente parti di ricambio originali. Aspiratori, cavi e spine danneggiati aumentano il rischio di una scossa elettrica.
Non passare sopra il cavo e non calpestarlo. Non esercitare trazione sul cavo per estrarre la spina alla presa di corrente o per spostare l'aspiratore. Cavi dannegiati augmentano il rischio di folgorazione.
Estrarre la spina dalla presa di corrente prima di effettuare interventi di manutenzione o pulizia sull'aspiratore, di effettuare regolazioni sull'apparecchio, di sostituire elementi accessori o prima di riporre l'aspiratore. Tale precauzione eviterà che l'aspiratore possa essere messo in funzione involontariamente.
Provedere ad una Buona aerazione del posto di lavoro.
Far riparare l'aspiratore esclusivamente da personale tecnico qualificato ed utilizzato ricambi originali. In tale maniera potra essere salvaguardata la sicurezza dell'aspirapolvere.

ATTENZIONE L'aspiratore contiene polvere nociva per la salute. Affidare l'esecuzione di interventi di manutenzione e svuotamento dell'utensile, incluso lo smaltimento del contentatore per la raccolta polvere, solamente a personale tecnico. E necessario un apposto equipaggiamento di protezione. Non mettere in funzione l'aspiratorerawnizil relativosystema di filtraggio completo e accuratamente inserito. In caso contrario, la salute verrebbe messa a rischio.

Prima della messa in funzione, verificare che il tubo flessibile di aspirazione si trovi in perfette condizioni. Lasciare il tubo di aspirazione montato sull'aspiratore, in modo da evitare che inavvertamente fuoriesca della polvere. In caso contrario è possible inalare polvere.
Nonutilizzare l'aspiratore come supporto per sedersi. Epossible danneggiare I'aspiratore.

48|Italiano

Utilizzare il cav di rete e il tubo flessibile di aspirazione con prudenza. Con gli stessi è possibile mettere in pe-ricolo altre persone.
Non pulire l'aspiratore utilizzando un getto d'acqua diretto. La penetrazione di acqua nella parte superiore dell'aspiratore aumenta il rischio di una scossa elettrica.
Collegare l'aspiratore ad una rete elettrica correttamente collegata a terra. La presa e il cavo di prolonga devono essere dotati di un conduitore di terra funzionante.

Simboli

I seguito simboli possono risultare utili per l'impiego dell'aspiratore. Si prega di tenere a mente i symboli e i relativi significati. Un interpretazione corretta dei symboli contribui-sce adutilizzare meglio ed in modo più sicuro l'aspiratore.

Simboli e relativi significati

ATTENZIONE! Leggere tutte le avventenze di sicurezza e le istruzioni. La mancata osservanza delle avventenze di sicurezza e delle istruzioni cui causare folgorazioni, incendi e/o lesions gravi.

Aspiratore della classe di polveri L secondo IEC/EN 60335-2-69, per aspirazione a secco di polveri nocive per la salute con valore limite di esposizione >1mg / m^3

ATTENZIONE! L'aspiratore contiene polvere nociva per la salute. Affidare gli interventi di manutenzione e svuotamento dell'utensile, incluso lo smaltimento del contentatore per la raccolta polvere, esclusivamente a tecnici specializzati. è necessario un apposto equipaggiamento di protezione. Non mettere in funzione l'aspiratore sulla relativo sistema di filtraggio completo e accuratamente inserito. In caso contrario, la salute verrebbe messa a rischio.

Innestare a scatto non più di una valigetta L-BOXX.

max.1L-Boxx max.15kg

Il peso della valigetta L-BOXX, contento incluso, non dovrà superare i 15 kg.

Simboli e relativi significati

Non appendere l'aspiratore ad un gancio per gru, ad es. per trasportarlo.

L'aspiratore non puo essere trasportato con una gru. Vi è rischio di lesioni e di danni.

Nonutilizzare I'aspiratore come sedile, ne come scaletta o gradino.L'aspiratore potrebberibaltarsi e venire danneggiato.Vierechio di lesioni.

Sistema automatico di accensione/ spegnimento

Aspirazione delle polveri solvave da elettrotensili in funzione

L'aspiratore si accende automaticamente, per poi spegneri nuovamente durante un duro lasso di tempo

Spegnimento

Aspirazione

Raccolta di polveri depositate

SFC+

SFC+

Pulizia del filtró semiautomatica (SFC+ = Semi-Automatic Filter Cleaning Plus)

Indicazione della potenza di allacciamento ammessa dell'elettroutensile collegato (in base al Paese)

Descrizione del prodotto e caratteristica

Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.

Utilizzo conforme

L'aspiratore è destinato alla raccolta, all'aspirazione, al convogliamento e alla separazione di polveri asciutte non inflammabili, di liquidi non infiammabili e di miscele acqua-aria.

L'aspiratore è stato controllato sotto il profilo della tecnia di aspirazione polveri e corrisponde alla classe di polveri L.

L'utensile è idoneoagli impieghi più gravosi in ambito professionale, ad esempio nell'artigianato, nell'industria e nelle officine.

Gli aspiratori della classe di polveri L secondo IEC/

EN 60335-2-69 devono essere impiegati esclusivamente

per la raccolta e l'aspirazione di polveri nocive per la salute con valore limite di esposizione >1mg / m^3

Utilizzare l'aspiratore esclusivamente se sono state completamente valutate tutte le funzioni e possono essere effettuate nelle limitazioni oppure sono state mantenute le relative istruzioni.

La presa deve essere utilizzata solo in ambiente asciutto durante il funzionamento.

Componenti illustrati

La numeroazione dei componenti illustrati si riferisce alla rappresentazione dell'aspiratore sulle pagine con rappresentazione grafica.

(1) Contenitore
(2) Attacco per tubo flessible
(3) Presa di corrente per l'electronitroutsile
(4) Supporto per tubo flessibile di aspirazione
(5) Selettore di modalità
(6) Impugnatura di trasporto
(7) Alloggamento valigetta L-BOXX
(8) Parte superiore dell'aspiratore
(9) Chiusura per la parte superiore dell'aspiratore
(10) Ruota
(11) Freno rotella orientabile
(12) Rotella orientabile
(13) Supporto per cavo
(14) Linguetta di chiusura della copertura filtering
(15) Supporto per tubi di aspirazione
(16) Supporto per bocchetta a fessura lunga/bocchetta curva
(17) Supporto per bocchetta per pavimento
(18) Interru tture SFC+
(19) Adattatore di aspirazione
(20) Modulo SFC+
(21) Tubo flessibile di aspirazione
(22)Bocchetta curva
(23) Sacchetto per lo smaltimento
(24) Filtrpieghattopiatto(cellulosa)
(25) Bocchetta a fessura lunga
(26) Labbro in gomma
(27) Listelli a spazzola
(28) Bocchetta per pavimento
(29) Tubo di aspirazione
(30) Attacco per supporto tubo flessibile di aspirazione
(31) Pulsante
(32) Apertura per l'aria di scarico
(33) Pulsante di attivazione pulizia del filtro
(34) Copertura filtro
(35) Sensori livello di riempimento

Dati tecnici

Aspiratore a umido/a secco GAS 35 L SFC+
Codice prodotto	3 601 JC3 0..
Potenza assorbita nominale W 1.200
Frequenza Hz 50-60
Capacità del serbatoio (lorda) I 35
Capacità netta (liquido) I 19
Capacità del sacchetto raccogli-polvere	19
Depressione max. A)
- Aspiratore hPa 230
-Turbina hPa 254
Portata max. A)
- Aspiratore l/s	36
	m³/s 0,036
	m³/h 129,6
-Turbina l/s	74
	m³/s 0,074
	m³/h 266,4

Potenza di aspirazione max. W 1380

Superficiechio pieghettato m20,615
Classe di polveri L
PesoB)	kg	11,6
Classe di protezione		#/I
Grado di protezione aspiratore		IPX4
Grado di protezione spina di alimentazione Svizzera		IP55

A) Valori misurati con tubo flessibile di aspirazione da 0 35 mm e 3 m di lunghezza
B) Pesozsche cavo di collegamento alla rete e ricerca spina di rete I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di versioni per Paesi specifici, tali dati potranno variare.

I valori possono variate a seconda del prodotto ed essere soggetti a condizioni di impiego e ambientali. Per maggioni informazioni, consultare il site www.bosch-professional.com/wac.

Funzione start/stop automatico

Tensione nominale	Potenza max.	Potenza min.
230 V	2.200 W	100 W

Indicazione della potenza di allacciamento consentita dell'elettrutensile collegato.
Questi valori sono variate in funzione di altri modelli specifici per il Paese. Si prega di rispetto leindicazioni riportate sulla presa di corrente dell'aspiratore per la polvere.

Informazioni su rumorosità e vibrazioni

Valori di emissione acustica rilevati conformmente a EN 60335-2-69.

Il livello di pressione acustica ponderato A dell'aspiratore è tiplicamente di 70 dB(A). Grado d'incertezza K = 3 dB. Il li

50 Italiano

vello di rumorosità durante il lavoro più superare i valori indicati. Indossare protezioni acustiche!

Valori di oscillazione totali a_h (somma vettoriale delle tre direzioni) e grado d'incertezza K rilevati conformmente a EN 60335-2-69:

$$ a _ {1} < 2, 5 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}. $$

Montaggio

Estrarre la spina dalla presa di corrente prima di effetuare interventi di manutenzione o pulizia sull'aspiratore, di effettuare regolazioni sull'apparecchio, di sostituire elementi accessori o prima di riporre l'aspiratore. Tale precauzione eviterà che l'aspiratore possa essere messo in funzione involontariamente.

Montaggio del supporto per tubo flessibile di aspirazione (vedere Fig. A)

• Spingere saldamente dall'alto il supporto (4) per il tubo flessibile di aspirazione negli apposti attacchi (30), sino a far scattare quosti ultimi in posizione.

Montaggio del tubo flessibile di aspirazione (vedere fig. B)

Innestare il tubo flessibile di aspirazione (21) sul relative at-tacco (2) e ruotarlo in senso orario fino a battuta.

Avverenza: Durante l'aspirazione, l'attrito della polvere all'interno del tubo flessibile di aspirazione e del relativo accessorio genera una carica elettrostatica, che l'utilizzatore potra avvertire in forma di scarica elettrostatica (in baseagli influssi ambientali e alla sensibilità fisica).

In linea generale, Bosch consiglia d'impiegare un tubo flessibile di aspirazione antistatico (accessorio), qualora occorra aspirare polveri fini e materiali asciutti.

Montaggio dell'accessorio di aspirazione

Il tubo flessibile di aspirazione (21) e il modulo SFC+ (20) sono dotati di un sistema a fermaglio che consente di collègare l'accessorio di aspirazione (adattatore di aspirazione (19), bocchetta curva (22)).

Montaggio dell'adattatore di aspirazione (vedere Fig. C)

-Innestare il modulo SFC+ (20) sul tubo flessibile di aspi- razione (21) sino a far scattare udibilmente in sede i due pulsanti (31) del tubo flessibile di aspirazione.
-Innestare successivamente I.adattatore di aspirazione (19) sul modulo SFC ^+ 20) sino a far scattare udibilmen- te in sede i due pulsanti (31) del modulo SFC+.
- Per eseguire lo smontaggio, premere i pulsanti (31) verso l'interno e separare i componenti.

Montaggio delle bacchette e dei tubi (vedere Fig. D)

• Innestare la bocchetta curva (22) sul tubo flessibile di aspirazione (21) sino a far scattare udibilmente in sede i due pulsanti (31) del tubo flessibile di aspirazione.
  -Innestare quindi saldamente l'accessorio di aspirazione desiderato (accessorio a spazzola, bocchetta a fessura

lunga, tubo di aspirazione ecc.) sulla bocchetta curva (22).
- Per eseguire lo smontaggio, premere i pulsanti (31) verso l'interno e separators i componenti.

Instrimento/prelievo del sacchetto per lo smaltimento o del sacchetto raccoglipolvere (aspirazione a secco) (vedere figg. E1-E2)

Per l'aspirazione a secco, è possible introdurre un sacchetto per lo smaltimento (23), oppure un sacchetto raccoglipolverre (accessorio), nel contentore (1). In tale modo, lo smaltimento della polvere verrà facilitato.

Avverenza: Qualora si utilizi un sacchetto filtro in carta, è necessario spegnere la pulizia del filtrlo semiautomatica (SFC+); qualora si utilizi un sacchetto filtro in tessuto non tessuto, è comunique consigliabile spegnerla (vedi «Pulizia del filtrlo semiautomatica (vedere fig. I)», Pagina 52).

Instrimento del sacchetto per lo smaltimento

• Aprire le chiusure (9) e prelevare la parte superiore dell'aspiratore (8).
• Introduire il sacchetto per lo smaltimento (23), con l'apertura di riempimento rivolta in alto, nel contentatore (1).
• Spostare aperture di riempimento sulla flangia di attacco, fino all'interno dell'incavo della flangia di attacco.
• Accertarsi che il sacchetto per lo smaltimento (23) poggi completeness delle pareti interne del contentatore (1).
• Batterie il residuo del sacchetto per lo smaltimento (23) sul bordo del contentatore (1).
• Applicare la parte superiore dell'aspiratore (8) e richiude re le chiusure (9).

Prelievo e chiusura del sacchetto per lo smaltimento

• Aprire le chiusure (9) e prelevare la parte superiore dell'aspiratore (8).
  -Estrarre all'indietro il sacchetto per lo smaltimento pieno (23) alla flangia di attacco.
• Prelevare il sacchetto per lo smaltimento (23), con caute la e essere danneggiarlo, dal contentatore (1). Accertarsi che il sacchetto per lo smaltimento non faccia attrito sulla flangia di attacco o su altri oggetti dagli spigoli vivi.
  -Estrarre il nastro adesivo di copertura e chiudere con essa il sacchetto per lo smaltimento.

In tale modo, il sacchetto per lo smaltimento (23) sotto all'apertura di riempimento verrà chiuso con il nastro adesivo di copertura estratto.

Sostituzione/introduzione del sacchetto raccoglipolvere (accessorio)

• Aprire le chiusure (9) e prelevare la parte superiore dell'aspiratore (8).
  -Estrarre all'indietro il sacchetto raccoglipolvere piano da la flangia di attacco. Chiudere l'apertura del sacchetto raggolipolvere ribaltando il coperchio. Prelevare il sacchetto raccoglipolvere chiuso dal contentitore (1).

• Innestare il nuovo sacchetto raccoglipolvere sulla flangia di attacco dell'aspiratore. Accertarsi che il sacchetto raccoglipolvere pogi, per l'intera lunghezza, sulla parete interna del contentatore (1).

• Applicare la parte superiore dell'aspiratore (8) e richiude re le chiusure (9).

Introduzione del labbro in gomma (aspirazione a umido) (vedere Fig. F)

Avvertenza: I requisiti per il grado di permeabilità (classi di polveri L) sono stati documentati per la sola aspirazione a secco.

Rimuovere i listelli a spazzola (27), sollevandoli dall'accessorio a spazzola (28) mediate un attrezzo idoneo.
- Introduire i labbri in gomma (26) nell'accessorio a spaz-zola (28).

Avverenza: Il dato strutturato dei lavori in gomma dovr'a sere rivolto all'esterno.

Innesto della valigetta L-BOXX (vedere fig. G)

Per trasportare l'aspiratore e per stivare in poco spazio i relativi accessori e/o elettroutensili, è possible innestare una valigetta L-BOXS sulla parte superiore dell'aspiratore.

• Innestare la valigetta L-BOXX sugli apposiiti atticchi (7).

Non trasportare l'aspiratore tramite l'impugnatura di trasporto della valigetta L-BOXX innestata. L'aspiratore è troppo pesante per l'impugnatura di trasporto della valigetta L-BOXX. Vi è rischio di lesioni e di danni.

Utilizzo

Estrarre la spina dalla presa di corrente prima di effettuare interventi di manutenzione o pulizia sull'aspiratore, di effettuare regolazioni sull'apparecchio, di sostituire elementi accessori o prima di riporre l'aspiratore. Tale precauzione eviterà che l'aspiratore possa essere messo in funzione involontariamente.

Messa in funzione

Attenersi alla tensione di rete. La tensione riportata sul la targhetta di identificazione dell'aspiratore deve corrispondere alla tensione della rete elettrica di alimentazione.
Informarsi riguardo a regolamenti e leggi in vigore nel proprio Paese riguardo al trattamento di polveri nocive per la salute.

L'aspiratore può essere impiegato per l'aspirazione e l'assor-bimento dei seguenti materiali:

• Polveri con valore limite di esposizione >1mg / m^3

In linea generale, l'aspiratore non deve essere impiegato in ambienti a rischio di esplosione.

Per garantire una potenza di aspirazione ottimale, il tubo flessibile di aspirazione (21) delve essere sempre srotolato completeness della parte superiore dell'aspiratore (8).

Aspirazione a secco

Raccolta di polveri depositate

• Per accendere l'aspiratore, posizionare il selettore di modalità (5) sul significato «Aspi-razione».
• Per spegnere l'aspiratore, posizionare il selettore di modalità (5) sul symbolo «Spegnimento».

①

Aspirazione delle polveri sollevate da elettrotensili in funzione (vedere fig. H)

Se l'aria di scarico ritorna nell'amiente, occorre assicurare un sufficiente indice di ricambio aria nell'amiente stesso. Attenersi alle prescrizioni nazionali al riguardo.

Nell'aspiratore è integrata una presa di corrente con contatto di protezione (3). Tale presa consente di collegare un elettROUTensile esterno. Attenersi alla potenza di allacciamento massima ammessa dell'elettROUTensile collegato.

• Montare l'adattatore di aspirazione (19) (vedi «Montaggio dell'adattatore di aspirazione (vedere Fig. C)», Pagina 50).
• Innestare l'adattatore di aspirazione (19) nel manicotto di aspirazione dell'elettroutensile.

Avverenza: se si impiegano elettrotensili dal ridotto afflusso d'aria nel tubo flessibile di aspirazione (ad es. seghetti alternativi, levigatrici ecc.), l'apertura per l'aria di scarico (32) dell'adattatore di aspirazione (19) andra aperta. Soltanto in quello modo la pulizia del filtrlo semiautomatica (SFC+) potra funzionare correttamente.

A tale scopo, ruotare l'anello sopra l'apertura per l'aria di scarico (32) sino a raggiungere l'apertura massima.

• Per attivare ilsystema automatico di accensione/spegnimento dell'aspiratore, posizionare il selettore di modalità (5) sul significato «Sistema automatico di accensione/spegnimento».

①

1+

• Per attivare l'aspiratore, accendere l'elettroutensile col- legato alla presa di corrente (3). L'aspiratore si avviera automaticamente.
• Specnere l'elettROUTensile, per fare in modo che I'aspirazione termini.

Il sistema automatico di accensione/spegnimento restera raccora in funzione fino a 15 secondi, per aspirare eventuali polveri residue dal tubo flessibile di aspirazione.

• Per spegnere l'aspiratore, posizionare il selettore di modalità (5) sul symbolo «Spegnimento».

Aspirazione a umido

Nonutilizzare l'aspiratore per aspirare liquidi inflammabili o esplosivi quali, ad esempio, benzina, olio, alcool, solventi. Non aspirare polveri calde, incandescenti o esplovice. Nonutilizzare l'aspiratore in locali

52 Italiano

esposti al rischio di esplosioni. Le polveri, i vapori op pure i liquidi sono infiammarsi o esplodere.

L'aspiratore non andr utilizzato come pompa per ac-qua. L'aspiratore è destinato alla raccolta di miscele ac-qua-aria.

Avverenza: I requisiti per il grado di permeabilità (classi di polveri L) sono stati documentati per la sola aspirazione a secco.

Fasi operative precedenti all'aspirazione a umido

• All'occorrenza, rimuovere il sacchetto per lo smaltimento (23), oppure il sacchetto raccoglipolvere.

Avverenza: Per un più agevole smaltimento, quando si aspirano miscele di acqua e particelle solide, utilizzare un sacchetto filtering a umido (accessorio), preposto a separare il liquido delle particelle solide.

• Introduire il labbro in gomma (26) nell'accessorio a spaz-zola (28). (vedi « Introduzione del labbro in gomma (aspi-razione a umido) (vedere Fig. F)», Pagina 51)
• Spagnere la pulizia del filtro semiautomatica (SFC+) (vedi «Pulizia del filtrlo semiautomatica (vedere fig. I)», Pagina 52)

Raccolta di liquidi

• Per accendere l'aspiratore, posizionare il selettore di modalità (5) sul symbolo «Aspirazione».

L'aspiratore è dotato di sensori del livello di riempimento (35). Una volta raggiunto il massimo livello di riempimento, l'aspiratore si spegne. Posizione are il selettore di modalità (5) sul symbolo «Spegnimento».

Avverenza: Qualora si aspirino liquidi non conduitti (ad es. emulsioni di foratura, oli o grassi), l'aspiratore non verra spento a contentitore piano. Il livello di riempimento andra, quando, costamente controllato ed il contentitore andra svuotato per tempo.

• Per spegnere l'aspiratore, posizionare il selettore di modalità (5) sul symbolo «Spegnimento».
  -Svuotare il contentatore (1).

Per evitare la formazione di muffe dopo l'aspirazione a umido:

-Estrarre il filtrlo pieghettato piatto (24) e lasciarlo asciugare accuratamente.
- Prelevare la parte superiore dell'aspiratore (8), après la copertura filtrato (34) e lasciare asciugare accuratamente entrambé le parti.

Pulizia del filtrlo semiautomatica (vedere fig.1)

Il dispositorio di pulizia Fourthe devese essere attivato al più tardi quando la potenza di aspirazione non dovesse essere più sufficiente.

La frequenza di pulizia del filtro dipenderà dal tipo e alla quantità di polvere. Con un impiego regolare, la portata massima verrà mantenuta più a lungo.

Nella pulizia del filtrso semiautomatica (SFC+), un'apposita inversionione del flusso d'aria pulisce le lamelle del filtrto pieghettato piatto dai depositi di polvere.

Se contaminato soltanto superficialmente, il filtro pieghetta to è comunique pienamente funzionante. Pulire manualmente il filtrlo pieghettato piatto, battendolo o mediate soffiaggio, non è necessario e potrebbe persino danneggiare il filtro.

Avverenza: Nell'impostazione predefinita, la pulizia del filtrtro semiautomatica viene attivata (interruptore SFC+ (18) in posizione I).

• Attivazione della pulizia del filtro SFC+

Chiudere con il palmo della mano l'apertura della bocchetta o del tubo flessibile di aspirazione.
Oppure, a modulo SFC+ montato (20):
Premere il pulsante di attivazione (33) verso il basso per circa 10 secondi.

• Disattivazione del sistema SFC+

Spingere l'interrutture SFC+ (18) in avanti (posizione 0).

• Attivazione del sistema SFC+

Spingere l'interrutture SFC+ (18) all'indietro (posizione I).

Manutenzione ed assistenza

Manutenzione e pulizia

Estrarre la spina dalla presa di corrente prima di effettuare interventi di manutenzione o pulizia sull'aspiratore, di effettuare regolazioni sull'apparecchio, di sostituire elementi accessori o prima di riporre l'aspiratore. Tale precauzione eviterà che l'aspiratore possa essere messo in funzione involontariamente.
Per lavorare bene ed in modo sicuro mantenere l'aspiratore e le fessure di aerazione pulite.
▶ Durante gli interventi di manutenzione e pulizia dell'aspiratore, indossare una mascherina antipolverre.

Se fosse necessaria una sostituzione della linea di collegamento, esta dovr èssere eseguita da Bosch oppure da un centro assistenza clienti autorizzato per elettrotensili Bosch, al fine di evitare pericoli per la sicurezza.

Ai fini della manutenzione da parte dell'utilizzatore, l'aspiratore andrasmontato, pulito e sottomosto a manutenzione, laddove possibile, nella che ciò costituisca pericolo per il personale di manutenzione o per altre persona. Prima dello smontaggio, l'aspiratore andrasmontato, al fine di prevenir eventuali pericoli. Il locale in cui l'aspiratore andrasmontato dovrá essere ben aerato. Durante la manutenzione, indossa-re dispositi di protezione individuale. Dopo l'intervento di manutenzione, l'area di manutenzione andraccuratamente pulita.

Almeno una volta all'anno è necessario che il produttore oppure personale adeguatamente addestrato sottomponga l'aspiratore ad un adeguato controlo per verificare ad esempio se il filtrò è danneggiato, se l'aspiratore è ermetico e se il dispositivo di controllo funzione correttamente.

Per gli aspiratori di classe L che si siano trovati in ambienti contaminati, occorrera pulire l'esterno dell'utensile e tutte le parti dell'utensile stesso, oppure trattare con prodotti erme

tizzanti. Durante gli interventi di manutenzione e riparazione, occorrera smaltire tutte le parti contaminate che non è più possibile pulire adeguatamente. Tali parti andranno chiuse in sacchetti ermetici e smaltite conformmente alle disposzioni vigenti per l'eliminazione di rifiuti di questo tipo.

• Pulire occasionale il corpo dell'aspiratore con un panno inumidito.

Estrazione/sostituzione del filtrlo pieghettato piatto (vedere Figg.J1-J2)

La potenza di aspirazione dipende delle condizioni del filtro. Per tale ragione, il filtro andrpu dilufo con regolarità.

Sostituire immediatamente il filtro pieghettato piatto (24), qualora sua danneggiato.

-Fare trazione sulla linguetta di chiusura (14) ed aprire la copertura filtrato (34).
- Afferrare il filtrlo pieghettato piatto (24) sulle nervature ed estrarlo verso l'alto.
- Utilizzando un panno inumidito, rimuovere la sporciae le contaminazioni presenti al prelievo del filtrlo pieghetta to piatto (24), iniziando dal bordo di chiusura della copertura duro (34).

I filtri pieghettati piatti in PES ed in PTFE sono lavabili sotto acqua corrente.

• Introduire unchio pieghattato piatto (24) nuovo, oppure ilchio precedente pulito, accertandosi che sia correttamente e sicuramente inserito in sede.
  -Richiudere la copertura filtr0 (34) (dovr scattare udibil-mente in posizione).

Pulizia del contentatore

Tergere occasionalemente il contentatore (1) con un normale detergente non abrasivo e lasciarlo asciugare.

Pulizia dei sensori livello di riempimento (vedere Fig. K)

Pulire occasionalemente i sensori livello di riempimento (35).

Aprire le chiusure (9) e prelevare la parte superiore dell'aspiratore (8).
- Pulire i sensori del livello di riempimento (35) utilizzando un panno inumidito.
- Applicare la parte superiore dell'aspiratore (8) e richiude re le chiusure (9).

Accessori

	Codice accessoriio
Sacchetto filtering in carta (tipoi a seco)	2607432035
Sacchetto filtering in tessuto non tessuto (tipoi a secco)	2607432037
Sacchetto filtering a umido (tipoi a umido)	2607432039
Sacchetto per lo smaltimento (PE)(tipoi a secco/a umido)	2607432043

Stivaggio e trasporto (vedere Fig. L)

-Avvolgere il cavo di alimentazione attorno all'apposto supporto (13).
- Innestare l'accessorio negli apposti supporti: tubi di aspi-razione (29) nei supporti (15), bocchetta a fessura lunga (25) nel supporto (16), accessorio a spazzola (28) nel supporto (17).
- Aprire i nastri elastici del supporto tubo flessibile di aspi-razione (4) e sistemare il tubo flessibile di aspirazione (21) attorno alla parte superiore dell'aspiratore, nel rela-tivo supporto (4).

Riagganciare i nastri elastici.

-Innestare la valigetta L-BOXX sugli attacchi (7).
- Al fine di evitare lesioni alla schiena, prima di trasportare l'aspiratore, prelevare il sacchetto per lo smaltimento o il sacchetto raccoglipolvero quando siano pieni, oppure svuotare i liquidi raccolti.

Trasportare l'aspiratore esclusivamente tramite l'apposita impugnatura (6).

• Deporre l'aspiratore in un ambiente asciutto e protetto da utilizzi non autorizzati.
• Per bloccare le ruote orientabili (12), abbassare il relativo freno (11) premendolo con il piede.

Eliminazione delle anomalie

Qualora si verifichi un'anomalia (ad es. rottura del filtro), l'aspiratore andrà immediatamente spento. Prima che l'aspiratore venga rimesso in funzione, l'anova dovrá essere stata eliminata.

Problema Rimedio

La turbina di aspirazione non si avvia. Controllare cavo di alimentazione, spina di rete, fusibile, presa di corrente e sen-sori livello di riempimento (35).

Il selettore di modalità (5) si trova su «Sistema automatico di accensione/spegnimento».
- Posizione are il selettore di modalità (5) sul significato «Aspirazione», oppure accendere l'eeltroutensile collegato alla presa di corrente (3).

La turbina di aspirazione si spegne. - Svuotare il contentatore (1).
La turbina di aspirazione non si riavvia - Spagnere l'aspiratore ed attendere 5 secondi;路过 5 secondi, riaccenderlo.
dopo lo svuotamento del contentatore. - Pulire con una spazzola i sensori livello di riempimento (35) e l'interstizio fra i sen- sori stessi (35).

54|Nederlandsl

Problema Rimedio

La potenza di aspirazione diminuisce.	- Rimuovere eventuali intasamenti nella bocchetta di aspirazione, dal tubo di aspi-zione (29), dal tubo flessibile di aspirazione (21) o dal filtrlo pieghettato piatto (24).
	- Sostituire il sacchetto per lo smaltimento (23), oppure il sacchetto raccoglipolve.
	- Innestare correttamente la coperturachio (34).
	- Applicare correttamente la parte superiore dell'aspiratore (8) e richiudere le chi-upsure (9).
	- Sostituire il filtrlo pieghettato piatto (24).
Fuoriuscita di polvere durante l'aspi-razione.	- Controllare che il filtrlo pieghettato piatto (24) sia montato correttamente.
	- Sostituire il filtrlo pieghettato piatto (24).
Lo spegnimento automatico (aspira-zione a umido) non interviene.	- Pulire con una spazzola i sensori livello di riempimento (35) e l'interstizio fra i sen-sori stessi (35).
	In presenza di liquidi non conduitivi, oppure di schiuma, lo spegnimento automatico non funziona.
	- Controllare costamente il livello di riempimento.
La pulizia del filtrlo non funziona.	- Spingere l'interruttore SFC+ (18) all'indietro (posizione I).

Servizio di assistenza e consulenza tecnica

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esploso e informazioni relative ai pezzi di ricambio sono consulabili ancche sul sito www.bosch-pt.com

Il team di consulenza tecnica Bosch sare lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cif reportato sulla targhetto di fabbricazione delle elettrotensile.

Italia

Tel.: [phone]

E-Mail: [e-mail]

Per ulteriori indirizzi del servizio assistenza consultare:

Avviare ad un riciclaggio rispettoso dell'ambiente aspiratore, accessori ed imballaggi non più necessari.

Non smaltire l'aspiratore nei rifiuti domestici.

Solo per i Paesi della CE:

Conformmente alla Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli aspiratori diventati inservibili devono essere raccolti separatamente ed essere smaltiti/riciclati nel rispetto dell'ambiente. In caso di smaltimento improperi, le apparecchiature elettriche ed elettroniche potrebbero avere effetti nocivi sull'am

biente e sulla salute umana a causa della possibile presenza di sostanze nocive.

Nederlands

(35) Vulniveausensoren

Technische gegevens
