ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GAS 35 L SFC+ Professional BOSCH

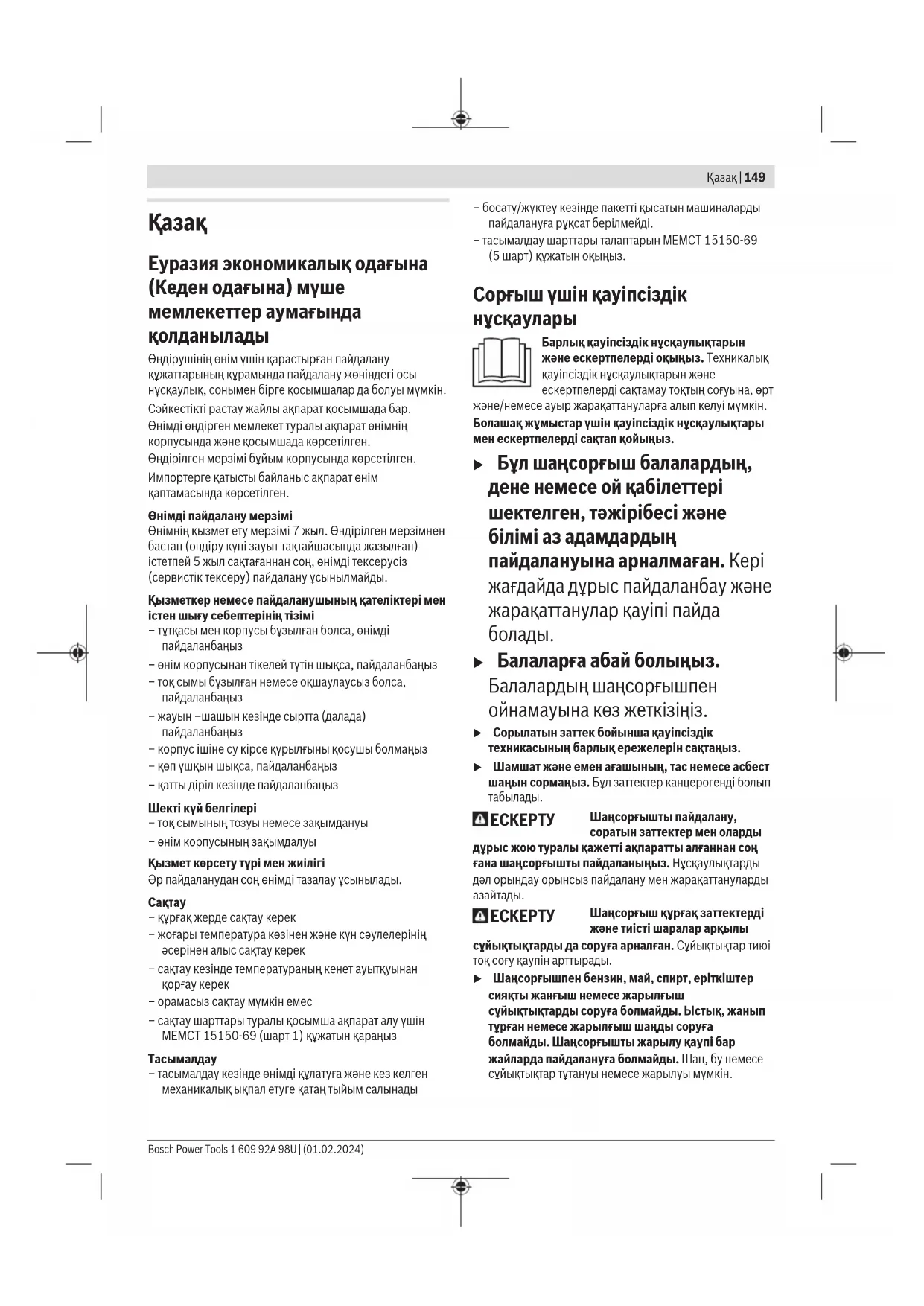

kk Пайдалану нұсқаулығының

Еуразия экономикалық одағына

(Кеден одағына) мүше

мемлекеттер аумағында

Өндірушінің өнім үшін қарастырған пайдалану

құжаттарының құрамында пайдалану жөніндегі осы

нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сəйкестікті растау жайлы ақпарат қосымшада бар.

Өнімді өндірген мемлекет туралы ақпарат өнімнің

корпусында жəне қосымшада көрсетілген.

Өндірілген мерзімі бұйым корпусында көрсетілген.

Импортерге қатысты байланыс ақпарат өнім

қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен

бастап (өндіру күні зауыт тақтайшасында жазылған)

істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз

(сервистік тексеру) пайдалану ұсынылмайды.

Қызметкер немесе пайдаланушының қателіктері мен

істен шығу себептерінің тізімі

– тұтқасы мен корпусы бұзылған болса, өнімді

– өнім корпусынан тікелей түтін шықса, пайдаланбаңыз

– тоқ сымы бұзылған немесе оқшаулаусыз болса,

– жауын –шашын кезінде сыртта (далада)

– корпус ішіне су кірсе құрылғыны қосушы болмаңыз

– қөп үшқын шықса, пайдаланбаңыз

– қатты діріл кезінде пайдаланбаңыз

– тоқ сымының тозуы немесе зақымдануы

– өнім корпусының зақымдалуы

Қызмет көрсету түрі мен жиілігі

Әр пайдаланудан соң өнімді тазалау ұсынылады.

– құрғақ жерде сақтау керек

– жоғары температура көзінен және күн сәулелерінің

әсерінен алыс сақтау керек

– сақтау кезінде температураның кенет ауытқуынан

– орамасыз сақтау мүмкін емес

– сақтау шарттары туралы қосымша ақпарат алу үшін

МЕМСТ15150-69 (шарт1) құжатын қараңыз

– тасымалдау кезінде өнімді құлатуға және кез келген

механикалық ықпал етуге қатаң тыйым салынады

– босату/жүктеу кезінде пакетті қысатын машиналарды

пайдалануға рұқсат берілмейді.

– тасымалдау шарттары талаптарын МЕМСТ 15150-69

(5шарт) құжатын оқыңыз.

Сорғыш үшін қауіпсіздік

Барлық қауіпсіздік нұсқаулықтарын

және ескертпелерді оқыңыз. Техникалық

қауіпсіздік нұсқаулықтарын және

ескертпелерді сақтамау тоқтың соғуына, өрт

және/немесе ауыр жарақаттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары

мен ескертпелерді сақтап қойыңыз.

u Бұл шаңсорғыш балалардың,

дене немесе ой қабілеттері

шектелген, тәжірібесі және

білімі аз адамдардың

пайдалануына арналмаған. Кері

жағдайда дұрыс пайдаланбау және

жарақаттанулар қауіпі пайда

u Балаларға абай болыңыз.

Балалардың шаңсорғышпен

ойнамауына көз жеткізіңіз. u Сорылатын заттек бойынша қауіпсіздік техникасының барлық ережелерін сақтаңыз. u Шамшат және емен ағашының, тас немесе асбест шаңын сормаңыз. Бұл заттектер канцерогенді болып

Шаңсорғышты пайдалану,

соратын заттектер мен оларды

дұрыс жою туралы қажетті ақпаратты алғаннан соң

ғана шаңсорғышты пайдаланыңыз. Нұсқаулықтарды

дәл орындау орынсыз пайдалану мен жарақаттануларды

Шаңсорғыш құрғақ заттектерді

және тиісті шаралар арқылы

сұйықтықтарды да соруға арналған. Сұйықтықтар тиюі

тоқ соғу қаупін арттырады. u Шаңсорғышпен бензин, май, спирт, еріткіштер сияқты жанғыш немесе жарылғыш

сұйықтықтарды соруға болмайды. Ыстық, жанып

тұрған немесе жарылғыш шаңды соруға

болмайды. Шаңсорғышты жарылу қаупі бар

жайларда пайдалануға болмайды. Шаң, бу немесе

сұйықтықтар тұтануы немесе жарылуы мүмкін. Bosch Power Tools 1 609 92A 98U | (01.02.2024)150 | Қазақ

Розетканы тек пайдалану

нұсқаулығында белгіленген

мақсаттарда пайдаланыңыз.

Көбік немесе су шықса

шаңсорғышты бірден өшіріп,

контейнерін тазалаңыз. Кері жағдайда шаңсорғыш

u НАЗАР АУДАРЫҢЫЗ! Шаңсорғышты тек ішкі

бөлмелерде сақтау қажет.

u НАЗАР АУДАРЫҢЫЗ! Сұйықтық толтыру сенсорын

жүйелі түрде тазалап, оның зақымдалмағанын

тексеріңіз. Кері жағдайда шаңсорғыш дұрыс істемеуі

u Электр құралды ылғалды ортада пайдалану қажет

болса, автоматты сақтандырғыш ажыратқышын

пайдаланыңыз. Автоматты сақтандырғыш

ажыратқышын пайдалану тоқ соғу қауібін төмендетеді.

u Әр пайдаланудан алдын шаңсорғышты, кабельді

және айырды тексеріңіз. Ақауды байқасаңыз

шаңсорғышты пайдаланбаңыз. Шаңсорғышты

өзіңіз ашпаңыз, оны тек білікті маманға және

түпнұсқалы бөлшектермен жөндетіңіз.

Зақымдалған шаңсорғыш, кабель және айыр электр

тоғының соғу қаупін арттырады.

u Кабельді баспаңыз немесе оны жаншып

тастамаңыз. Айырды розеткадан шығару немесе

шаңсорғышты жылжыту үшін кабельді тартпаңыз.

Зақымдалған кабель электр тоғының соғу қаупін

u Құрылғыны реттеу, жабдық бөлшектерін

алмастыру немесе шаңсорғышты алып қоюдан

алдын айырды розеткадан шығарыңыз. Осы сақтық

шарасы шаңсорғыштың байқаусыз қосылуына жол

u Жұмыс орнының жақсы желдетілуіне көз

u Шаңсорғышты тек білікті маманға және арнаулы

бөлшектермен жөндетіңіз. Сол арқылы шаңсорғыш

қауіпсіздігін сақтайсыз.

Сорғыш денсаулыққа зиян

келтіретін шаңды жұтады.

Босату және техникалық қызмет көрсету әрекеттерін,

соның ішінде шаң жинағыш контейнерді тазалау

бойынша жұмыстарды мамандандырылған

кәсіпорындарға орындауға тапсырыңыз. Тиісті

қорғаныс жабдығы қажет болады. Сорғышты толық

және мұқият енгізілген сүзгі жүйесінсіз

пайдаланбаңыз. Кері жағдайда денсаулығыңызға зиян

u Пайдалану алдында сорғыш шлангтың ақаусыз

болуына көз жеткізіңіз. Шаң таралмауы үшін

сорғыш шлангы шаңсорғышқа қосулы тұрсын.

Шаңды жұтып жіберу мүмкін.

u Шаңсорғыш үстіне отырмаңыз. Шаңсорғышты

u Желі кабелін және сорғыш шлангын абайлап

пайдаланыңыз. Олардың өзге адамдарға зиян

u Шаңсорғышты тікелей бағыттылған су ағынымен

тазаламаңыз. Шаңсорғыш жоғарғы бөлігінің ішіне су

кірсе, ол электр тоғының соғу қаупін арттырады.

u Шаңсорғышты тиісті тәртіппен жерге тұйықталған

ток желісіне жалғаңыз. Розетка мен ұзартқыш

кабельде ақаусыз қорғаныш сым болуы қажет.

Төмендегі белгілер шаңсорғышты пайдаланған кезде

маңызды болуы мүмкін. Белгілер мен олардың

мағынасын жаттап алыңыз. Белгілерді дұрыс түсіну

пайдаланушыға шаңсорғышты дұрыс әрі сенімді

пайдалануға көмектеседі.

Белгілер мен олардың мағынасы

ЕСКЕРТУ! Барлық қауіпсіздік

техникасының нұсқауларын және

ескертпелерді оқып шығыңыз.

Қауіпсіздік техникасының нұсқауларын

және ескертпелерді сақтамау ток

соғуға, өртке және/немесе ауыр

жарақаттануға әкелуі мүмкін.

IEC/EN60335-2-69 бойынша L

класындағы шектік мәні >1мг/м³

болған денсаулыққа зиянды шаңды

құрғақ соруға арналған сорғыш

ЕСКЕРТУ! Сорғыш денсаулыққа зиян

келтіретін шаңды жұтады. Босату

және техникалық қызмет көрсету

әрекеттерін, соның ішінде шаң

жинағыш контейнерді тазалау

мамандандырылған кәсіпорындарға

орындауға тапсырыңыз. Тиісті

қорғаныс жабдығы қажет болады.

Сорғышты толық және мұқият

енгізілген сүзгі жүйесінсіз

пайдаланбаңыз. Кері жағдайда

денсаулығыңызға зиян келуі мүмкін.

Ең көбі бір ғана L-BOXX шертіңіз.

L-BOXX және ішіндегісінің салмағы

15кг-нан артық болмауы тиіс.

1 609 92A 98U | (01.02.2024) Bosch Power ToolsҚазақ | 151

Белгілер мен олардың мағынасы

Шаңсорғышты, мысалы,

тасымалдау үшін кран ілгішіне

ілмеңіз. Шаңсорғышты кранмен

көтеруге болмайды. Жарақаттану және

зақым келтіру қаупі бар.

Шаңсорғыш үстіне отырмаңыз,

баспаңыз немесе тұрмаңыз. Кері

жағдайда шаңсорғыш құлауы немесе

зақымдалуы мүмкін. Жарақат алу қаупі

Іске қосу/тоқтату автоматикасы

Жұмыс істеп тұрған электр

құралдарынан шыққан шаңды сору

Шаңсорғыш автоматты түрде қосылып,

шамалы уақыттан соң қайта өшеді

Жалғанған электр құралының рұқсат

етілген қосылым қуаты туралы

деректер (елге байланысты)

Өнім және қуат сипаттамасы

Пайдалану нұсқаулығының алғы бөлігінің суреттерін

Тағайындалу бойынша қолдану

Сорғыш тұтанбайтын құрғақ шаңды, тұтанбайтын

сұйықтықтарды және су мен ауа қоспасын жинау, сору,

тасымалдау және ажыратуға арналған. Сорғыштың шаң

тудыру қабілеті тексеріліп, олL шаң класына сәйкес

келеді. Ол кәсіпорындарда, мысалы, шеберханаларда,

өнеркәсіпте және зауыттарда пайдалануға қойылатын аса

жоғары талаптарға сай келеді.

IEC/EN60335-2-69 стандарты бойынша L шаң

класындағы сорғыштарды тек жарылыстың шектік мәні

>1мг/м³ болған жағдайда денсаулыққа зиянды шаңды

сору үшін пайдалануға болады.

Шаңсорғышты тек барлық қызметтерді толық бағалап,

шектеусіз орындай алатын болғанда немесе тиісті

нұсқаулықтарды алғаннан соң пайдалану керек.

Розетканы жұмыс кезінде тек құрғақ ортада пайдалану

Көрсетілген құрамды бөлшектер

Көрсетілген құрамдас бөліктердің нөмірлері суреттері

бар беттердегі шаңсорғыштың сипаттамасына

Электр құралының розеткасы

Сорғыш шланг ұстағышы

Жұмыс режимдерін ауыстырып-қосқыш

Сорғыштың жоғарғы бөлігі

Сорғыштың жоғарғы бөлігіне арналған құлып

Басқару дөңгелегінің тежегіші

Сүзгі қақпағының пластинасы

Сору құбырларына арналған ұстағыш

Саңылау қондырмасына/қисайған қондырмаға

Еден қондырмасына арналған ұстағыш

Жалпақ жиналатын сүзгі (целлюлоза)

Шланг ұстағышының патроны

Қосымша ауа саңылауы

Сүзгі тазалауды іске қосу түймесі

Толтыру деңгейінің датчиктері

Bosch Power Tools 1 609 92A 98U | (01.02.2024)152 | Қазақ

Техникалық мәліметтер

Ылғалды/құрғақ тазалауға

Номиналды тұтынылатын қуат Вт 1200

Контейнер көлемі (брутто) л 35

Таза көлемі (сұйықтық) л 19

Шаң жинағыш көлемі л 19

Қатпарлы сүзгі ауданы м² 0,615

Шаңсорғыштың қорғаныс

ашасының қорғаныс класы

A) Ø 35 мм және ұзындығы 3 м сору шлангымен өлшелген

B) Желілік қуат сымынсыз және қуат ашасынсыз салмағы

Мәліметтер [U] 230В кесімді кернеуге арналған. Басқа кернеу

және елде қабылданған заңдар бұл мәліметтерді өзгертуі мүмкін.

Мәндер өнімге байланысты өзгешеленуі мүмкін, сондай-ақ

пайдалану және қоршаған орта шарттарына бағынуы мүмкін.

Қосымша ақпаратты мына мекенжай бойынша қараңыз:

www.bosch-professional.com/wac.

Автоматты түрде іске қосу/тоқтату құрылғысы

Жалғанған электр құралының рұқсат етілген қосылым қуаты

Елге тән басқа үлгілерде осы мәндер өзгешеленуі мүмкін.

Шаңсорғыштың розеткасындағы мәліметтерге назар аударыңыз.

Шуыл және діріл туралы ақпарат

EN60335-2-69бойынша есептелген шуыл

эмиссиясының көрсеткіштері.

Сорғыштың амплитуда бойынша есептелген дыбыстық

қысым деңгейі әдетте 70дБ(A) құрайды. K

дәлсіздігі=3дБ. Шуыл деңгейі жұмыс барысында

белгіленген шамадан асып кетуі мүмкін. Құлақ

Жалпы діріл мәндері a

(үш бағыттың векторлық

қосындысы) және K дәлсіздігі,EN60335-2-69 бойынша

Монтаждау u Құрылғыны реттеу, жабдық бөлшектерін алмастыру немесе шаңсорғышты алып қоюдан

алдын айырды розеткадан шығарыңыз. Осы сақтық

шарасы шаңсорғыштың байқаусыз қосылуына жол

Сорғыш шлангінің ұстағышын орнату

– Сорғыш шлангінің ұстағышын (4) жоғарыдан арнайы

патрондарға (30) тірелгенше кіргізіңіз.

Сорғыш шлангіні монтаждау

Сорғыш шлангіні(21) шланг қысқышына(2) салып, оны

сағат тілінің бағытымен тірелгенше бұраңыз.

Нұсқау: Соруда сору шлангында және жабдықтарында

шаң үйкелісі арқылы электр заряд пайда болады, оны

пайдаланушы статикалық тоқ ажыралуы арқылы сезуі

мүмкін (қоршаған орта әсерлеріне және дене сезімдігіне

Жалпы ретте Bosch антистатикалық сору шлангін

(жабдық) майда шаң немесе құрғақ материалдарды

соруда пайдалануды ұсынады.

Сору керек-жарақтарын орнату

Сорғыш шланг (21) және SFC+ модулі (20) қысқыш

жүйесімен жабдықталған, олардың көмегімен сору

керек-жарақтарын (сору адаптері (19), қисайған

қондырма (22)) жалғауға болады.

Сору адаптерін орнату (C суретін қараңыз)

– SFC+ модулін (20) сорғыш шлангіге (21) сорғыш

шлангінің әр батырмасы (31) шерту дыбысымен

тірелгенше енгізіңіз.

– Содан кейін сору адаптерін (19) SFC+ модуліне (20)

SFC+ модулінің әр батырмасы (31) шерту дыбысымен

тірелгенше енгізіңіз.

– Бөлшектеу үшін батырмаларды (31) ішке басып,

құрамдас бөліктерді бір-бірінен ажыратыңыз.

Бүріккіштер мен құбырларды орнату (D суретін

– Қисайған қондырманы (22) сорғыш шлангіге (21)

сорғыш шлангінің әр батырмасы (31) шерту

дыбысымен тірелгенше енгізіңіз.

– Содан кейін қажетті сору керек-жарақтарын (едендік

саптама, тесік қондырма, сору құбыры және т.б.)

қисайған қондырмаға (22) енгізіңіз.

1 609 92A 98U | (01.02.2024) Bosch Power ToolsҚазақ | 153

– Бөлшектеу үшін батырмаларды (31) ішке басып,

құрамдас бөліктерді бір-бірінен ажыратыңыз.

Қоқыс қабын немесе шаң жинағыш қапты

орнату/шығару (құрғақ шаң сору)

(E1−E2суреттерінқараңыз)

Құрғақ шаң сору үшін қоқыс қабын (23) немесе шаң

жинағыш қапты (керек-жарақ) контейнерге (1) салуға

болады. Осылайша шаңды қоқысқа тастау жеңілдейді.

Нұсқау: сүзгіні жартылай автоматты түрде тазалау (SFC+)

функциясын өшіру қағаз сүзгі қабын пайдалану кезінде

міндетті, ал тоқымалы сүзгі қабын пайдалану кезінде

қажетті болып табылады (қараңыз „Сүзгіні жартылай

автоматты түрде тазалау (Iсуретінқараңыз)“, Бет154).

Тасталатын қапты орнату

– Құлыптарды (9) ашып шаңсорғыштың жоғары бөлігін

– Қоқыс қабын (23) толтыру саңылауымен бірге алға

қарай контейнер (1) ішіне енгізіңіз.

– Толтыру саңылауын жалғағыш фланец арқылы оның

қуысына дейін тартыңыз.

– Қоқыс қабының (23) контейнердің (1) ішкі

қабырғаларымен толығымен жанасқанына көз

– Қоқыс қабының (23) қалдығын контейнер (1) шетінен

– Шаңсорғыштың жоғары бөлігін (8) орнатып

құлыптарды (9) жабыңыз.

Қоқыс қабын шығару және құлыптау

– Құлыптарды (9) ашып шаңсорғыштың жоғары бөлігін

– Толы қоқыс қабын (23) жалғағыш фланецтен артқа

қарай тартып шығарыңыз.

– Қоқыс қабын (23) зақымдамай контейнерден (1)

ақырындап шығарыңыз.

Қоқыс қабы қосу фланеціне немесе басқа өткір

заттарға тимеуіне көз жеткізіңіз.

– Желімдеу таспасының қаптамасын шешіп қоқыс қабын

Содан кейін қоқыс қабын (23) толтыру саңылауының

астынан тартылған желімдеу таспасының

қаптамасымен байлаңыз.

Шаң қабын алмастыру/орнату (керек-жарақ)

– Құлыптарды (9) ашып шаңсорғыштың жоғары бөлігін

– Толық шаң қабын қосу фланецінен шығарыңыз. Шаң

қабының тесігін қақпағымен жабыңыз. Жабық шаң

қабын шаңсорғыштан контейнерден (1) алып

– Жаңа шаң қабын шаңсорғыш ернемектік біріктіргішіне

кигізіңіз. Шаң қабының контейнер (1) ішінде толықтай

жатуына көз жеткізіңіз.

– Шаңсорғыштың жоғары бөлігін (8) орнатып

құлыптарды (9) жабыңыз.

Резеңке жиегін орнату (ылғалды сору)

Нұсқау: Өткізу деңгейіне қойылатын талаптар (тазалау

класы L) құрғақ сору функциясы үшін ғана расталды.

– Қылшықты жолды (27) сәйкес аспаппен едендік

қондырмадан (28) шешіңіз.

– Резеңке жиегін (26) едендік қондырмаға (28)

Нұсқау: Резеңке жиектерінің құрылымды жағы сыртқа

L-BOXX шерту (Gсуретінқараңыз)

Шаңсорғышты тасымалдау және шаңсорғыш керек-

жарақтарын және/немесе электр құралын бос орынды

үнемдеп сақтау үшін шаңсорғыштың жоғарғы бөлігінде

L‑BOXX шертуге болады.

– L‑BOXX патрондарын (7) шертіңіз.

u Шаңсорғышты шертілген L‑BOXX тұтқасынан

көтермеңіз. Шаңсорғыш L‑BOXX тұтқасы үшін өте

ауыр болып табылады. Жарақаттану мен зақымдану

u Құрылғыны реттеу, жабдық бөлшектерін

алмастыру немесе шаңсорғышты алып қоюдан

алдын айырды розеткадан шығарыңыз. Осы сақтық

шарасы шаңсорғыштың байқаусыз қосылуына жол

u Желі қуатына назар аударыңыз! Тоқ көзінің қуаты

шаңсорғыштың зауыттық тақтайшасындағы

мәліметтеріне сай болуы қажет.

u Еліңізде денсаулыққа зиянды шаңдар бойынша

қолданылатын ереже/заңдар туралы мәлімет

Шаңсорғышты төмендегі материалдарды шаңсору үшін

Шаңсорғышты ешқашан жарылу қаупі бар бөлмелерде

Оңтайлы сору қуатын қамтамасыз ету үшін сорғыш

шлангіні (21) шаңсорғыш жоғарғы бөлігінен (8) толық

– Шаңсорғышты іске қосу үшін жұмыс

режимдерін ауыстырып-қосқышты (5)

"Cору" белгісіне жылжытыңыз.

– Шаңсорғышты өшіру үшін жұмыс

режимдерін ауыстырып-қосқышты (5)

"Өшіру" белгісіне жылжытыңыз.

Bosch Power Tools 1 609 92A 98U | (01.02.2024)154 | Қазақ

Жұмыс істеп тұрған электр құралдарынан шыққан

шаңды сору (Hсуретінқараңыз)

u Ауа бөлмеге қайтып оралса, бөлмеде жеткілікті ауа

алмасу дәрежесі болуы керек. Тиісті заңдарға

Шаңсорғышқа жерге қосылған розетка(3) кіріктірілген.

Осы жерге сыртқы электр құралын жалғауға болады.

Жалғанған электр құралының максималды рұқсат етілген

қосылым қуатына назар аударыңыз.

– Сору адаптерін(19) орнатыңыз (қараңыз „Сору

адаптерін орнату (C суретін қараңыз)“, Бет152).

– Сору адаптерін(19) электр құралының сору келте

Нұсқау: сорғыш шлангіге ауа кірісі аз болған электр

құралдарымен жұмыс істегенде (мысалы, жұқа ара,

ажарлағыш және т.б.), сору адаптеріндегі(19) қосымша

ауа саңылауы(32) ашық болуы тиіс. Тек осының

арқасында сүзгіні жартылай автоматты түрде тазалау

(SFC+) функциясы еш қиындықсыз жұмыс істейді.

Ол үшін сақинаны қосымша ауа саңылауы(32) арқылы

саңылау барынша ашылғанша бұраңыз.

– Шаңсорғыштың іске қосу/тоқтату

автоматикасын іске қосу үшін жұмыс

режимдерін ауыстырып-қосқышты (5)

"Іске қосу/тоқтату автоматикасы"

белгісіне орнатыңыз.

– Шаңсорғышты қолданысқа енгізу үшін розеткасына

(3) жалғанған электр құралын іске қосыңыз.

Шаңсорғыш автоматты түрде іске қосылады.

– Электр құралын өшіріп, соруды тоқтатыңыз.

Іске қосу/тоқтату автоматикасы сорғыш шлангіден

қалған шаңды сорып шығару үшін қосымша 15

секунд ішінде жұмыс істеп тұрады.

– Шаңсорғышты өшіру үшін жұмыс

режимдерін ауыстырып-қосқышты (5)

"Өшіру" белгісіне жылжытыңыз.

u Шаңсорғышпен бензин, май, спирт, еріткіштер

сияқты жанғыш немесе жарылғыш

сұйықтықтарды соруға болмайды. Ыстық, жанып

тұрған немесе жарылғыш шаңды соруға

болмайды. Шаңсорғышты жарылу қаупі бар

жайларда пайдалануға болмайды. Шаң, бу немесе

сұйықтықтар тұтануы немесе жарылуы мүмкін.

u Шаңсорғышты сорғы ретінде пайдалануға

болмайды. Шаңсорғыш ауа және су қоспасын соруға

Нұсқау: Өткізу деңгейіне қойылатын талаптар (тазалау

класы L) құрғақ сору функциясы үшін ғана расталды.

Ылғал шаңсору алдындаңы жұмыс қадамдары

– Қажет болса, қоқыс қабын (23) немесе шаң жинағыш

қапты шығарып алыңыз.

Нұсқау: су мен қатты заттек қосындысын сору кезінде

оңай қоқысқа тастау үшін ылғал сүзгі қабын (керек-

жарақ) пайдаланыңыз, ол сұйықтықты қатта заттектерден

– Резеңке жиекті (26) едендік саптамаға (28) енгізіңіз.

(қараңыз „Резеңке жиегін орнату (ылғалды сору)

(Fсуретінқараңыз)“, Бет153)

– Сүзгіні жартылай автоматты түрде тазалау (SFC+)

функциясын өшіріңіз (қараңыз „Сүзгіні жартылай

автоматты түрде тазалау (Iсуретінқараңыз)“, Бет154)

Сұйықтықтарды сорып алу

– Шаңсорғышты іске қосу үшін жұмыс режимдерін

ауыстырып-қосқышты (5) "Cору" белгісіне

Шаңсорғыш толтыру деңгейінің датчиктерімен (35)

жабдықталған. Максималды толтыру биіктігіне жетсе,

шаңсорғыш өшеді. Жұмыс режимдерін ауыстырып-

қосқышты (5) "Өшіру" белгісіне жылжытыңыз.

Нұсқау: ток өткізбейтін сұйықтықтарды сору кезінде

(мысалы, бұрғылау эмульсиясы, майлар) шаңсорғыш

контейнердің толы күйінде өшпейді. Толтыру деңгейін

жүйелі түрде тексеру және контейнерді дер кезінде

– Шаңсорғышты өшіру үшін жұмыс режимдерін

ауыстырып-қосқышты (5) "Өшіру" белгісіне

– Контейнерді (1) босатыңыз.

Ылғал шаң сорғаннан кейін зең басудың алдын алу үшін:

– Жалпақ қатпарлы сүзгіні (24) шығарып, оны жақсылап

– Шаңсорғыштың жоғарғы бөлігін (8) алып, сүзгі

қаптамасын (34) ашыңыз және екеуін де жақсылап

Сүзгіні жартылай автоматты түрде тазалау

Сору қуаты жеткіліксіз болса, сүзгіні тазалау қажет.

Сүзгіні тазалау жиілігі шаң түрі мен көлеміне байланысты.

Жүйелі түрде пайдаланылса, максималды қуат ұзақ

Сүзгіні жартылай автоматты түрде тазалау (SFC+) кезінде

шаң отырып, ауа ағыны ауысқандықтан, жалпақ қатпарлы

сүзгінің панельдері тазаланады.

Беті ластанған қатпарлы сүзгі толықтай жұмысқа

қабілетті. Жалпақ қатпарлы сүзгіні қағып немесе үрлеп

тазарту керек емес және мұндай әрекет нәтижесінде

сүзгіге зақым тиюі мүмкін.

Нұсқау: сүзгіні жартылай автоматты түрде тазалау

функциясы зауытта іске қосылады (SFC+ ажыратқышы

– SFC+ сүзгіні тазалау функциясын іске қосу

Бүріккіш немесе сорғыш шланг саңылауын алақанмен

немесе SFC+ модулі (20) орнатылған жағдайда:

Іске қосу түймесін (33) шамамен 10 секунд ішінде

1 609 92A 98U | (01.02.2024) Bosch Power ToolsҚазақ | 155

– SFC+ функциясын ажырату

SFC+ ажыратқышын (18) алға жылжытыңыз (0 күйі).

– SFC+ функциясын іске қосу

SFC+ ажыратқышын (18) артқа жылжытыңыз (I күйі).

Техникалық күтім және қызмет

Техникалық қызмет көрсету және тазалау

u Құрылғыны реттеу, жабдық бөлшектерін

алмастыру немесе шаңсорғышты алып қоюдан

алдын айырды розеткадан шығарыңыз. Осы сақтық

шарасы шаңсорғыштың байқаусыз қосылуына жол

u Дұрыс және сенімді істеуі үшін шаңсорғыш пен

желдеткіш саңылауларын таза ұстаңыз.

u Шаңсорғышты күту немесе тазалауда шаңтұтқыш

Егер байланыс сымын алмастыру қажет болса,

қауіпсіздіктің төмендеуіне жол бермеу үшін осы жұмыс

тек Bosch компаниясы немесе Bosch электр құралдары

бойынша өкілетті қызмет көрсету орталықтарында

Пайдаланушы техникалық қызмет көрсетуі үшін,

сорғышты бөлшектеу, тазалау және оған мүмкіндігінше

қызмет көрсету керек, тек осы жағдайда қызмет

көрсетуші мамандар мен басқа тұлғаларға қауіп төнбейді.

Ықтимал тәуекелдерге жол бермеу үшін сорғышты

бөлшектеу алдында тазалау керек. Сорғышты бөлшектеу

жұмысы өткізілетін бөлме жақсы желдетілуі керек.

Техникалық қызмет көрсету кезінде жеке қорғаныс

жабдығын киіңіз. Техникалық қызмет көрсеткеннен кейін

техникалық қызмет көрсету аймағын тазалау керек.

Жылына кем дегенде бір рет өндіруші немесе тапсырыс

алған тұлға сүзгінің зақымдалуы, сорғыштың

саңылаусыздығы және бақылау құрылғысының жұмысы

сияқты шаңға қатысты тексеру жұмыстарын орындауы

Кір айналада тұрған L класындағы сорғыштардың сырты

және барлық агрегат бөліктерін тазалау және

герметикпен өңдеу қажет. Техникалық қызмет көрсету

және жөндеу жұмыстарын орындау кезінде

тазаланбайтын бөліктерді алып тастау керек. Бұл

бөліктерді өткізбейтін қаптарда қалдықтарды жою

бойынша қолданылатын заңдарға сай тастау керек.

– Сорғыштың корпусын мезгіл-мезгіл дымқыл

шүберекпен тазалап тұрыңыз.

Жалпақ қатпарлы сүзгіні шығару/алмастыру

(J1−J2суреттерінқараңыз)

Сору қуаты сүзгі күйіне байланысты болады. Сүзгіні

жүйелі түрде тазалаңыз.

Зақымдалған жалпақ қатпарлы сүзгіні (24) дереу

– Пластинаны (14) тартып, сүзгі қаптамасын (34)

– Жалпақ қатпарлы сүзгіні (24) қалқасынан ұстап, оны

жоғары қарай шығарыңыз.

– Жалпақ қатпарлы сүзгіні (24) шығару кезінде түсетін

шаң мен кірді ылғалды шүберекпен сүзгі

қаптамасының (34) жиегінен кетіріңіз.

ПЭС және ПТФЭ жалпақ қатпарлы сүзісін су ағынының

астында шаюға болады.

– Жаңа немесе тазаланған жалпақ қатпарлы сүзгіні (24)

орнатып, оның берік және дұрыс орнатылғанына көз

– Сүзгі қаптамасын (34) қайтадан жауып қойыңыз

(шерту дыбысымен тірелуі тиіс).

Контейнерді тазалаңыз

Контейнерді(1) стандартты ысқаланбайтын тазалау

құралымен тазалап кептіріңіз.

Толтыру деңгейінің датчиктерін тазалау

Толтыру деңгейінің датчиктерін (35) қажетінше

– Құлыптарды (9) ашып, шаңсорғыштың жоғарғы бөлігін

– Толтыру деңгейінің датчиктерін (35) жұмсақ

шүберекпен тазалаңыз.

– Шаңсорғыштың жоғары бөлігін (8) орнатып

құлыптарды (9) жабыңыз.

Қағаз сүзгі қабы (құрғақ) 2 607 432 035

Тоқымалы сүзгі қабы (құрғақ) 2 607 432 037

Ылғал сүзгі қабы (ылғалды) 2 607 432 039

Қоқыс қабы (ПЭ) (құрғақ/

Сақтау және тасымалдау (L суретін қараңыз)

– Желілік кабельді кабель ұстағышына (13) ораңыз.

– Керек-жарақтарды өзінің арнайы ұстағыштарына

салыңыз: сору құбырларын (29) ұстағыштарына (15),

тесік қондырманы (25) ұстағышына (16), едендік

саптаманы (28) ұстағышына (17).

– Сорғыш шланг ұстағышының (4) иілімді таспасын

ашып, сорғыш шлангіні (21) шаңсорғыш жоғарғы

бөлігінің айналасынан ұстағышқа (4) салыңыз.

Иілімді таспаларды қайта іліңіз.

– L-BOXX қорабын патрондарына (7) шертіңіз.

– Шаңсорғышты тасымалдаудан бұрын бел

жарақаттануының алдын алу үшін бүкіл қоқыс қабын

немесе бүкіл шаң жинағыш қапты шешіңіз немесе

алынған сұйықтықтарды босатыңыз.

Шаңсорғышты тек тұтқасынан (6) ұстап тасымалдаңыз.

– Шаңсорғышты құрғақ бөлмеге қойыңыз және

рұқсатсыз пайдаланудан қорғаңыз.

Bosch Power Tools 1 609 92A 98U | (01.02.2024)156 | Қазақ

– Басқару дөңгелектерін (12) бекіту үшін басқару

дөңгелектерінің тежегішін (11) төмен басыңыз.

u Егер ақаулық пайда болса, (мысалы, сүзгі

бұзылған болса) шаңсорғышты дереу өшіру керек

болады. Қайта іске қосудан алдын ақаулықты жою

Сору турбинасы жұмыс істемей тұр. – Желілік кабельді, желілік ашаны, сақтандырғышты, розетканы және толтыру

деңгейінің датчиктерін (35) тексеріңіз.

Жұмыс режимдерін ауыстырып-қосқыш (5) "Іске қосу/тоқтату автоматикасы"

– Жұмыс режимдерін ауыстырып-қосқышты (5) "Сору" белгісіне орнатыңыз

немесе розеткаға (3) жалғанған электр құралын іске қосыңыз.

Сору турбинасы өшеді.

– Контейнерді (1) босатыңыз.

Сору турбинасы контейнер

босатылғаннан кейін де жұмыс

– Шаңсорғышты өшіріп, 5 секунд күтіңіз, 5 секунд өткеннен кейін қайта

– Толтыру деңгейінің датчиктерін (35) және датчиктердің (35) бос орнын

қылшақпен тазалаңыз.

Сору қуаты төмендеді.

– Сору саптамасын, сору құбырын (29), сорғыш шлангіні (21) немесе жалпақ

қатпарлы сүзгіні (24) жиналып қалған кірден тазартыңыз.

– Қоқыс қабын (23) немесе шаң жинағыш қапты алмастырыңыз.

– Сүзгі қаптамасын (34) дұрыс енгізіңіз.

– Шаңсорғыштың жоғарғы бөлігін (8) дұрыс орнатып, құлыптарын (9)

– Жалпақ қатпарлы сүзгіні (24) алмастырыңыз.

Шаң сору кезінде шаң шығып тұр

– Жалпақ қатпарлы сүзінің (24) дұрыс орнатылғанын тексеріңіз.

– Жалпақ қатпарлы сүзгіні (24) алмастырыңыз.

Өшіру автоматикасы (ылғал шаң

сору) жұмыс істемей тұр.

– Толтыру деңгейінің датчиктерін (35) және датчиктердің (35) бос орнын

қылшақпен тазалаңыз.

Сұйықтықтар ток өткізбейтін болса немесе көбік пайда болса, өшіру

автоматикасы жұмыс істемейді.

– Толтыру деңгейін жүйелі түрде бақылаңыз.

Сүзгіні тазалау функциясы жұмыс

– SFC+ ажыратқышын (18) артқа (I күйіне) жылжытыңыз.

Тұтынушыға қызмет көрсету және пайдалану

Қызмет көрсету орталығы өнімді жөндеу және оған

техникалық қызмет көрсету, сондай-ақ қосалқы

бөлшектер туралы сұрақтарға жауап береді. Құрамдас

бөлшектер бойынша кескін мен қосалқы бөлшектер

туралы мәліметтер төмендегі мекенжай бойынша

Bosch қызметтік кеңес беру тобы біздің өнімдер және

олардың керек-жарақтары туралы сұрақтарыңызға жауап

Сұрақтар қою және қосалқы бөлшектерге тапсырыс беру

кезінде міндетті түрде өнімнің фирмалық

тақтайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен

электр құралын жөндеу және кепілді қызмет көрсету

барлық мемлекеттер аумағында тек “Роберт Бош”

фирмалық немесе авторизацияланған қызмет көрсету

орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен

әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға

зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және

тарату әкімшілік және қылмыстық тәртіп бойынша

Тұтынушыларға кеңес беру және шағымдарды қабылдау

“Роберт Бош” (Robert Bosch) ЖШС

Қазақстан Республикасы

Муратбаев к., 180 үй

“Гермес” БО, 7 қабат

Факс: +7 (727) 233 07 87

E-Mail: ptka@bosch.com

Сервистік қызмет көрсету орталықтары мен қабылдау

пунктерінің мекен-жайы туралы толық және өзекті

1 609 92A 98U | (01.02.2024) Bosch Power ToolsRomână | 157

ақпаратты Сіз: www.bosch-professional.kz ресми сайттан

Қызмет көрсету орталықтарының басқа да

мекенжайларын мына жерден қараңыз:

www.bosch-pt.com/serviceaddresses

Шаңсорғышты, оның жабдықтары мен қаптамасын

қоршаған ортаны қорғайтын кәдеге жарату орнына

Шаңсорғышты үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Электр және электрондық ескі құралдар бойынша Еуропа

2012/19/EU ережесі және мемлекеттік заңдарға сайкес

пайдалануға жарамсыз электр құралдары бөлек

жиналып, кәдеге жаратылуы қажет.

Қате жолмен кәдеге жаратылған ескі электрлік және

электрондық құрылғылар қауіпті заттардың болу

мүмкіндігіне байланысты қоршаған ортаға және адам

денсаулығына зиянды әсер тигізуі мүмкін.

ЕО сәйкестік мағлұмдамасы

Өз жауапкершілікпен біз аталған өнімдер төменде жзылған

директикалар мен жарлықтардың тиісті қағидаларына сәйкестігін және

төмендегі нормаларға сай екенін білдіреміз.

Техникалық құжаттар: *
