Tipo de producto	Aspirador de agua y polvo
Marca	Bosch
Modelo	GAS 35 L SFC+ Professional
Clasificación de filtración	L (conforme a CEI/EN 60335-2-69)
Potencia nominal absorbida	1200 W
Frecuencia	50‑60 Hz
Capacidad bruta del depósito	35 L
Capacidad neta (líquidos)	19 L
Volumen de la bolsa para polvo	19 L
Depresión máxima (aspirador)	230 hPa
Caudal máximo	129,6 m³/h (aspirador) / 266,4 m³/h (turbina)
Potencia de aspiración máxima	1380 W
Superficie activa del filtro	0,615 m²
Peso	11,6 kg
Índice de protección	IPX4
Nivel sonoro	70 dB(A)
Limpieza del filtro	Semiautomática (SFC+)
Encendido/apagado automático	Sí, mediante herramienta eléctrica conectada
Compatibilidad L-BOXX	Sí, hasta 15 kg
Accesorios incluidos	Manguera de aspiración, boquilla para suelos, boquilla recta, adaptador de aspiración, bolsa desechable, filtro plegado plano
Mantenimiento	Limpiar regularmente el filtro, los sensores de nivel, vaciar el depósito
Seguridad	Parada automática al nivel máximo de líquido, protección IPX4

Preguntas frecuentes - GAS 35 L SFC+ Professional BOSCH

¿Cómo usar la limpieza del filtro semiautomática (SFC+)?

Para activar una limpieza, obstruya el extremo de la manguera de aspiración con la palma de la mano o, si el módulo SFC+ está montado, empuje el gatillo (33) hacia abajo durante unos 10 segundos. La limpieza semiautomática invierte el flujo de aire para eliminar el polvo acumulado del filtro plegado.

¿Cómo aspirar líquidos con este aspirador?

Retire la bolsa desechable si está presente, coloque los labios de sellado en la boquilla para suelos y desactive la limpieza SFC+ (interruptor en posición 0). El aspirador se detiene automáticamente cuando se alcanza el nivel máximo. Para líquidos no conductores, supervise el nivel manualmente.

¿Cuál es la clase de filtración y qué significa?

El aspirador es de clase de filtración L según CEI/EN 60335-2-69, diseñado para aspirar en seco polvos nocivos para la salud con un valor límite de exposición superior a 1 mg/m³. Requiere mantenimiento por un profesional cualificado.

¿Cómo cambiar la bolsa para polvo?

Deshaga los cierres, retire la parte superior del aspirador, saque la bolsa llena del collarín, ciérrela con la cinta adhesiva y haga un nudo. Inserte una bolsa nueva asegurándose de que se adapte bien al depósito, luego vuelva a colocar la parte superior y cierre los cierres.

¿Qué hacer si la potencia de aspiración disminuye?

Verifique si la boquilla, el tubo, la manguera o el filtro plegado plano están obstruidos. Reemplace la bolsa desechable o la bolsa para polvo si está llena. Asegúrese de que la cubierta del filtro esté correctamente enganchada y que la parte superior esté bien cerrada.

¿Puedo usar el aspirador con una herramienta eléctrica?

Sí, gracias al enchufe eléctrico (3) con contacto a tierra. Conecte la herramienta, coloque el selector en el símbolo de encendido/apagado automático. El aspirador se enciende con la herramienta y se detiene 15 segundos después de su apagado para aspirar los residuos de polvo.

¿Cómo mantener los sensores de nivel?

Limpie regularmente los sensores de nivel (35) con un paño suave para evitar fallos. Deshaga los cierres, retire la parte superior, limpie los sensores, luego vuelva a colocar todo en su lugar.

¿Cómo guardar y transportar el aspirador?

Enrolle el cable alrededor del fijacables, guarde los accesorios en sus fijaciones, enrolle la manguera de aspiración alrededor de la parte superior pasando por la fijación. Para el transporte, vacíe la bolsa o el depósito y lleve el aspirador por el asa (6). Guárdelo en un lugar seco.

¿Qué accesorios están disponibles para este aspirador?

Accesorios como bolsas filtrantes de papel o no tejido, bolsas para líquidos, bolsas desechables (PE), así como mangueras antiestáticas están disponibles. Las referencias se enumeran en el manual: por ejemplo, la bolsa filtrante de papel (2 607 432 035).

¿Cómo realizar un mantenimiento anual?

Una inspección técnica debe realizarse al menos una vez al año por el fabricante o una persona cualificada. Incluye la verificación del estado del filtro, la estanqueidad y el funcionamiento del dispositivo de control. Use una mascarilla antipolvo durante las operaciones de mantenimiento.

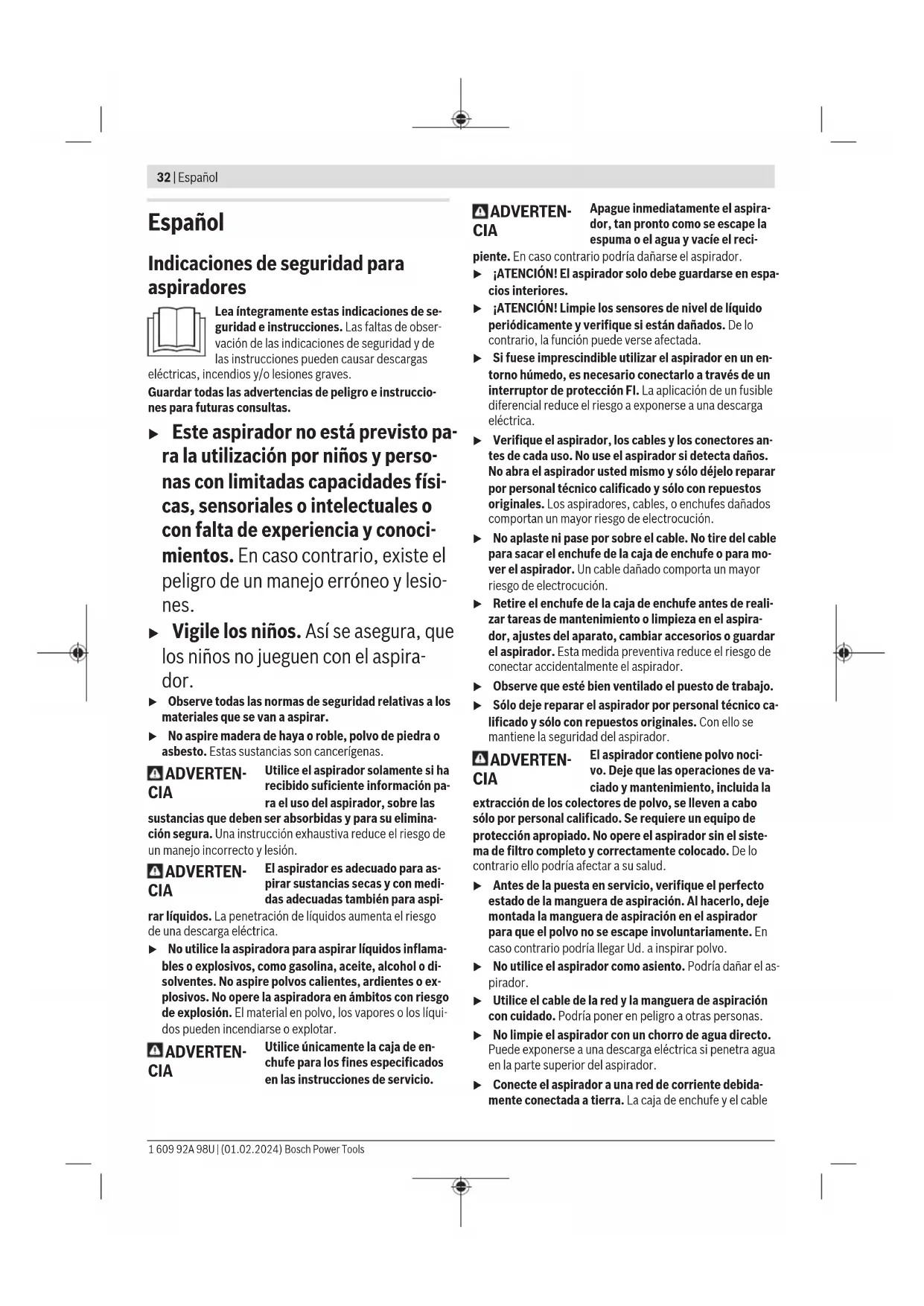

MANUAL DE USUARIO GAS 35 L SFC+ Professional BOSCH

Indicaciones de seguridad para aspiradores

Lea íntegramente estas indicaciones de seguridad e instrucciones. Las faltas de observación de las indicaciones de seguridad y de las instrucciones pueden causar descargas

eléctricas, incendios y/o lesiones graves.

Guarde todas las advertencias de peligro e instrucciones para futuras consultas.

• Este aspirador no está previsto para su uso por niños ni por personas con capacidades físicas, sensoriales o intelectuales limitadas o con falta de experiencia y conocimientos. En caso contrario, existe el peligro de un manejo erróneo y lesiones. Vigile a los niños. Así se asegura que los niños no jueguen con el aspirador. Observe todas las normas de seguridad relativas a los materiales que se van a aspirar. No aspire madera de haya o roble, polvo de piedra o asbesto. Estas sustancias son cancerígenas.

ADVERTENCIA

Utilice el aspirador solamente si ha recibido suficiente información para el uso del aspirador, sobre las

sustancias que deben ser absorbidas y para su eliminación segura. Una instrucción exhaustiva reduce el riesgo de un manejo incorrecto y lesiones.

ADVERTENCIA

El aspirador es adecuado para aspirar sustancias secas y, con medidas adecuadas, también para aspirar

líquidos. La penetración de líquidos aumenta el riesgo de una descarga eléctrica.

No utilice la aspiradora para aspirar líquidos inflamables o explosivos, como gasolina, aceite, alcohol o disolventes. No aspire polvos calientes, ardientes o explosivos. No opere la aspiradora en ámbitos con riesgo de explosión. El material en polvo, los vapores o los líquidos pueden incendiarse o explotar.

ADVERTENCIA

Utilice únicamente la caja de enchufe para los fines indicados en las instrucciones de servicio.

ADVERTENCIA

Apague inmediatamente el aspirador, tan pronto como se escape la espuma o el agua y vacíe el recipiente.

En caso contrario podrá dañarse el aspirador.

¡ATENCIÓN! El aspirador solo debe guardarse en espacios interiores. ¡ATENCIÓN! Limpie los sensores de nivel de líquido periódicamente y verifique si están dañados. De lo contrario, la función puede verse afectada. Si fuese imprescindible utilizar el aspirador en un entorno húmedo, es necesario conectarlo a través de un interruptor de protección FI. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica. Verifique el aspirador, los cables y los conectores antes de cada uso. No use el aspirador si detecta daños. No abra el aspirador usted mismo y solo déjelo reparar por personal técnico calificado y solo con repuestos originales. Los aspiradores, cables, o enchufes dañados comportan un mayor riesgo de electrocución. No aplaste ni pase por sobre el cable. No tire del cable para sacar el enchufe de la caja de enchufe o para mover el aspirador. Un cable dañado comporta un mayor riesgo de electrocución. Retire el enchufe de la caja de enchufe antes de realizar tareas de mantenimiento o limpieza en el aspirador, ajustes del aparato, cambio de accesorios o guardar el aspirador. Esta medida preventiva reduce el riesgo de conectar accidentalmente el aspirador. Observe que esté bien ventilado el puesto de trabajo. Solo deje reparar el aspirador por personal técnico calificado y solo con repuestos originales. Con ellos se mantiene la seguridad del aspirador.

ADVERTENCIA

El aspirador contiene polvo nocivo. Deje que las operaciones de vaciado y mantenimiento, incluida la

extracción de los colectores de polvo, se lleven a cabo solo por personal calificado. Se requiere un equipo de protección apropiado. No opere el aspirador sin el sistema de filtro completo y correctamente colocado. De lo contrario, podrá afectar a su salud.

• Antes de la puesta en servicio, verifique el perfecto estado de la manguera de aspiración. Al hacerlo, deje montada la manguera de aspiración en el aspirador para que el polvo no se escape involuntariamente. En caso contrario, podría Ud. llegar a inspirar polvo. No utilice el aspirador como asiento. Podría dañar el aspirador.
• Utilice el cable de la red y la manguera de aspiración con cuidado. Podría poner en peligro a otras personas. No limpie el aspirador con un chorro de agua directo. Puede exponerse a una descarga eléctrica si penetra agua en la parte superior del aspirador. Conecte el aspirador a una red de corriente debidamente conectada a tierra. La caja de enchufe y el cable

de prolongación deben tener un conductor protector apto funcionalmente.

Símbolos

Los símbolos mostrados a continuación pueden ser de importancia en el uso del aspirador. Es importante que retenga en su memoria los símbolos y su significado. La interpretación correcta de los símbolos le ayudará a manejar mejor, y de forma más segura, el aspirador.

Simbología y su significado

ADVERTENCIA! Lea íntegramente estas indicaciones de seguridad e instrucciones. Las faltas de observación de las indicaciones de seguridad y de las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves.

Aspirador para polvos de clase L según IEC/EN 60335-2-69 para aspirar en seco polvos nocivos para la salud con un valor límite de exposición de >1mg / m³

ADVERTENCIA! El aspirador contiene polvo nocivo. Deje que las operaciones de vaciado y mantenimiento, incluida la extracción de los colectores de polvo, se lleven a cabo solo por personal calificado. Se requiere un equipo de protección apropiado. No utilice el aspirador sin tener el sistema de filtro completo y correctamente colocado. De lo contrario, podrá afectar a su salud.

Sólo hacer un clic en una caja L-Boxx.

El peso de la caja L-Boxx con el contenido no debe sobrepasar los 15kg

No cuelgue el aspirador de polvo, p. ej. para transporte, en un gancho de grúa. El aspirador de polvo no es apto para una grúa. Existe el riesgo de lesiones y daños.

No utilice el aspirador de polvo como asiento, escalera o peldaño. El aspirador podría volcar y dañarse. Existe peligro de lesión.

Simbología y su significado

Sistema automático de arranque y parada

Aspiración de polvos generados por herramientas eléctricas en marcha. El aspirador de polvo se enciende automáticamente y se apaga de nuevo con un retraso de tiempo

Desconexión

Aspiración

Aspiración de polvos depositados

SFC+

SFC+

Limpieza semiautomática del filtro (SFC+ = Semi-Automatic Filter Cleaning Plus)

Indicación de la potencia de conexión admisible de la herramienta eléctrica conectada (especial para el país)

Descripción del producto y servicios

Por favor, observe las ilustraciones en la parte inicial de las instrucciones de servicio.

Utilización reglamentaria

El aspirador está determinado para captar, aspirar, impulsar y separar polvos secos no inflamables, líquidos no inflamables y una mezcla de agua y aire. El aspirador ha sido ensayado en cuanto a sus propiedades técnicas para la aspiración de polvo, y corresponde a la categoría de polvo L. El aspirador es apropiado para las elevadas solicitaciones en el uso industrial, p. ej. en la artesanía, la industria y en los talleres. Aspiradores de polvo clase L según IEC/EN 60335-2-69 solo se pueden utilizar para la absorción y aspiración de polvos nocivos con un valor límite de exposición de >1mg / m³

Únicamente utilice el aspirador si conoce y domina por completo todas sus funciones, o si ha sido instruido al respecto. La toma de corriente solo debe utilizarse en un entorno seco durante su funcionamiento.

Componentes principales

La numeración de los componentes está referida a la representación del aspirador en las páginas ilustradas.

(1) Depósito (2) Boquilla de conexión (3) Toma de corriente para herramienta eléctrica (4) Soporte para manguera de aspiración

(5) Selector de modos de operación (6) Asa de transporte (7) Alojamiento de la caja L-BOXX (8) Parte superior del aspirador (9) Cierre de la parte superior del aspirador (10) Rueda (11) Freno de rodillo guía (12) Rodillo guía (13) Portacables (14) Brida de cierre de la cubierta del filtro (15) Soporte para tubos de aspiración (16) Soporte para boquilla para ranuras/boquilla encorvada (17) Soporte para boquilla de suelo (18) Interruptor SFC+ (19) Adaptador de aspiración (20) Módulo SFC+ (21) Manguera de aspiración (22) Boquilla encorvada (23) Saco de eliminación de residuos (24) Filtro plisado plano (celulosa) (25) Boquilla para ranuras (26) Borde de goma (27) Tiras de cepillo (28) Boquilla para suelo (29) Tubo de aspiración (30) Alojamiento para soporte de manguera de aspiración (31) Pulsador (32) Abertura de aire (33) Activador de la limpieza del filtro (34) Cubierta del filtro (35) Detectores del nivel de llenado

Datos técnicos

Aspirador en húmedo/seco GAS 35 L SFC+
Número de articulo	3601 JC3 0..
Potencia absorbida nominal W 1.200
Frecuencia Hz 50–60
Volumen del deposito (bruto) I 35
Volumen neto (liquido) I 19
Volumen de la Bolsa para polvo I 19
Depresión máximo.
- Aspirador hPa 230
- Turbina hPa 254
Caudal máximo.
- Aspirador I/s 36

Aspirador en humedo/seco GAS 35 L SFC+
	m³/s	0,036
	m³/h	129,6
-Turbina l/s		74
	m³/s	0,074
	m³/h	266,4
Máx. potencia de aspiración W 1380
Superficie del filtro de pliegues	m² 0,615
Clase de polvo		L
Peso®	kg	11,6
Clase de protección		#/I
Clase de protección del aspiradora		IPX4
Tipo de protección para enchufes de Suiza		IP55

A) medido con una manguera de aspiración de 35 mm de diámetro y 3 m de longitud B) Peso sin cable de conexión a la red y sin enchufe de red Las indicaciones son válidas para una tensión nominal [U] de 230 V. Estas indicaciones pueden variar con tensiones divergentes y en ejecuciones específicas del país.

Los valores pueden variar dependiendo del producto y están sujetos a la aplicación y a las condiciones medioambientales. Más información en www.bosch-professional.com/wac.

Inicio/parada automaticos
Tensión nominal	Potencia maxima	Potencia minima
230 V	2.200 W	100 W

Indicación de la potencia de conexión admisible de la herramienta electrónica conectada.

En otros modelos o en otros países pueden diferir estos valores. Por favor, observe las indicaciones en la caja de enchufe del aspirador.

Información sobre ruidos y vibraciones

Valores de emisión de ruidos determinados según EN 60335-2-69.

El nivel de presión acústica valorado con A del aspirador asciende típicamente a menos de 70 dB(A).

Inseguridad K = 3 dB. El nivel de ruidos durante el trabajo puede sobrepasar los valores indicados. ¡Utilice protección para los oídos!

Valores totales de vibración a_h (suma vectorial de tres direcciones) e inseguridad K determinada

según EN 60335-2-69:

a_h < 2,5 m/s², K = 1,5 m/s²

Montaje

Retire el enchufe de la caja de enchufe antes de realizar tareas de mantenimiento o limpieza en el aspirador, ajustes del aparato, cambiar accesorios o guardar el aspirador. Esta medida preventiva reduce el riesgo de conectar accidentalmente el aspirador.

Montar el soporte para la manguera de aspiración (ver figura A)

• Empuje firmemente el soporte (4) para la manguera de aspiración desde arriba en el alojamiento (30) previsto para ello, hasta que encastre.

Montaje de la manguera de aspiración (ver figura B)

Coloque la manguera de aspiración (21) en la boquilla de conexión (2) y gírela en el sentido de las agujas del reloj hasta el tope.

Indicación: Durante la aspiración se genera una carga electrostática por la fricción del polvo en la manguera y en los accesorios de aspiración, la cual puede descargarse en el usuario en forma de una descarga estática (en función de las influencias del medio ambiente y la sensibilidad física).

En general, Bosch recomienda usar una manguera de aspiración antiestática (accesorio) al aspirar polvo fino y materiales secos.

Montar los accesorios de aspiración

La manguera de aspiración (21) y el módulo SFC+ (20) están equipados con un sistema de clip, con el cual se pueden empalmar los accesorios de aspiración (adaptador para aspiración (19), boquilla encorvada (22)).

Montaje del adaptador para aspiración (ver figura C)

• Inserte el módulo SFC+ (20) sobre la manguera de aspiración (21), hasta que encastren de forma audible los dos botones de presión (31) de la manguera de aspiración.
• Inserte el adaptador para aspiración (19) sobre el módulo SFC+ (20), hasta que encastren de forma audible los dos botones de presión (31) del módulo SFC+.
• Para el desmontaje, oprima los botones de presión (31) hacia el interior y separe los componentes.

Montar las boquillas y los tubos (ver figura D)

• Inserte la boquilla encorvada (22) sobre la manguera de aspiración (21), hasta que encastren de forma audible los dos botones de presión (31) de la manguera de aspiración.
• Inserte el accesorio de aspiración deseado (boquilla para suelo, boquilla para ranuras, tubo de aspiración, etc.) firmemente sobre la boquilla encorvada (22).
• Para el desmontaje, oprima los botones de presión (31) hacia el interior y separe los componentes.

Colocar/retirar el saco de eliminación de residuos o la bolsa colectora de polvo (aspiración en seco) (ver figuras E1-E2)

Para la aspiración en seco, puede colocar un saco de eliminación de residuos (23) o una bolsa colectora de polvo (accesorio) en el depósito (1). Así se facilita la eliminación del polvo.

Indicación: En el caso de utilizar una bolsa de filtro de papel, tiene que desconectar la limpieza semiautomática del filtro.

(SFC +), en el caso de utilizar una bolsa de filtro de vellón, debería desconectar la limpieza semiautomática del filtro (SFC +) (ver "Limpieza de filtro semiautomática (ver figura I)", página 37).

Aplicación del saco de eliminación de residuos

• Abra los cierres (9) y retire la parte superior del aspirador (8). Coloque el saco de eliminación de residuos (23) con la abertura de llenado hacia arriba en el depósito (1). Tire la abertura de llenado sobre la brida de empalme hasta el rebaje de la brida de empalme.
• Asegúrese de que el saco de eliminación de residuos (23) quede completamente apoyado en las paredes interiores del depósito (1). Doble el resto del saco de eliminación de residuos (23) sobre el borde del depósito (1). Coloque la parte superior del aspirador (8) y asegure los cierres (9).

Sacar y cerrar el saco de eliminación de residuos

• Abra los cierres (9) y retire la parte superior del aspirador (8).
• Retire el saco de eliminación de residuos lleno (23) de la brida de empalme hacia atrás.
• Retire el saco de eliminación de residuos (23) cuidadosamente, sin dañarlo, del depósito (1). Preste atención a que el saco de eliminación de residuos no roce en la brida de unión u otros objetos afilados. Retire la cubierta de la cinta adhesiva y cierre el saco de eliminación de residuos con la cinta adhesiva. Luego ate el saco de eliminación de residuos (23) debajo de la abertura de llenado con la cubierta de la cinta adhesiva retirada.

Cambiar/colocar la bolsa colectora de polvo (accesorio)

• Abra los cierres (9) y retire la parte superior del aspirador (8).
• Retire la bolsa colectora de polvo llena de la brida de empalme hacia atrás. Cierre la abertura del saco colector de polvo plegando hacia abajo la tapa. Saque la bolsa colectora de polvo cerrada del depósito (1).
• Ponga la nueva bolsa colectora de polvo sobre la brida de empalme del aspirador. Asegúrese de que la bolsa colectora de polvo quede apoyada en toda su longitud en la pared interior del depósito (1). Coloque la parte superior del aspirador (8) y asegure los cierres (9).

Colocar el labio de goma (aspiración en húmedo) (ver figura F)

Indicación: Los requisitos para el grado de transmisión (clase de polvo L) sólo se probaron para la aspiración en seco. Con una herramienta adecuada, tome las tiras de cepillo (27) de la boquilla para suelo (28).

Coloque los labios de goma (26) en la boquilla de sujeción (28).

Indicación: El lado estriado de los labios de goma debe indicar hacia afuera.

Prender la caja L-BOXX (ver figura G)

Para el transporte del aspirador y para el ahorro de espacio de almacenamiento de accesorios del aspirador y/o herramientas eléctricas, se puede prender una caja L-BOXX sobre la parte superior del aspirador.

• Encaje la caja L-BOXX sobre el alojamiento (7).

No transporte el aspirador por el asa de transporte de la caja L-BOXX encajada. El aspirador es demasiado pesado para el asa de transporte de la caja L-BOXX. Existe el riesgo de lesiones y daños.

Operación

Retire el enchufe de la caja de enchufe antes de realizar tareas de mantenimiento o limpieza en el aspirador, ajustes del aparato, cambiar accesorios o guardar el aspirador. Esta medida preventiva reduce el riesgo de conectar accidentalmente el aspirador.

Puesta en marcha

Observe la tensión de red! La tensión de la fuente de corriente debe coincidir con las indicaciones en la placa de características del aspirador. Infórmese sobre las regulaciones/legislación vigentes en su país relativas a la manipulación de materiales en polvo nocivos para la salud.

El aspirador es apropiado para aspirar y extraer los materiales siguientes:

• Polvos con un valor límite de exposición >1mg / m³

En ningún caso deberá utilizar el aspirador en recintos con peligro de explosión.

A fin de garantizar una potencia óptima de aspiración, la manguera de aspiración (21) debe desenrollarse siempre completamente del soporte de la manguera de aspiración (8).

Aspiración en seco

Aspiración de polvos depositados

• Para conectar el aspirador, ponga el selector de modos de operación (5) en el símbolo "Aspirar".
• Para desconectar el aspirador, ponga el selector de modos de operación (5) en el símbolo "Desconectar".

Aspiración de los polvos generados por herramientas eléctricas en funcionamiento (ver figura H)

La tasa de renovación de aire en el cuarto deberá ser suficiente, si el aire de salida es expulsado en el cuarto. Observe las prescripciones legales nacionales al respecto.

En el aspirador se ha integrado una toma de corriente con puesta a tierra (3). Puede conectar a ella una herramienta eléctrica externa. Tenga en cuenta la potencia máxima admisible de la herramienta eléctrica que se va a conectar.

• Montaje del adaptador de aspiración (19) (ver "Montaje del adaptador para aspiración (ver figura C)", Página 35). - Coloque el adaptador de aspiración (19) en el racor de aspiración de la herramienta eléctrica.

Nota: Al trabajar con herramientas eléctricas cuya entrada de aire hacia la manguera de aspiración es pequeña (p. ej. sierra de calar, amoladoras, etc.), se debe abrir la abertura para aire infiltrado (32) del adaptador de aspiración (19).

Solo así podrá configurar sin problemas la limpieza semiautomática del filtro (SFC+).

Para ello, gire el anillo sobre la abertura para aire infiltrado (32) hasta que se obtenga una abertura máxima.

• Para la puesta en servicio del sistema automático de arranque y parada del aspirador, ponga el selector de modos de operación (5) en el símbolo "Sistema automático de arranque y parada".

• Para la puesta en servicio del aspirador, conecte la herramienta eléctrica a la caja de enchufe (3). El aspirador se pone a funcionar automáticamente.
• Desconecte la herramienta eléctrica, para que la aspiración finalice.

El funcionamiento posterior del sistema automático de arranque y parada sigue funcionando hasta 15 segundos, para aspirar los polvos remanentes en la manguera de aspiración.

• Para desconectar el aspirador, ponga el selector de modos de operación (5) en el símbolo "Desconectar".

Aspiración en húmedo

No utilice la aspiradora para aspirar líquidos inflamables o explosivos, como gasolina, aceite, alcohol o disolventes. No aspire polvos calientes, ardientes o explosivos. No opere la aspiradora en ámbitos con riesgo de explosión. El material en polvo, los vapores o los líquidos pueden incendiarse o explotar. El aspirador no debe usarse como una bomba de agua. El aspirador está diseñado para absorber mezcla de aire y agua.

Indicación: Los requisitos para el grado de Transmitancia (clase de polvo L) sólo se probaron para la aspiración en seco.

Operaciones de trabajo antes de la aspiración en húmedo

• En caso necesario, retire el saco de eliminación de residuos (23) o la bolsa colectora de polvo.

Indicación: Para poder la eliminación de residuos, en la aspiración de mezclas de agua y cuerpos sólidos utilice la bolsa de filtro húmedo (accesorio), que separa el líquido de los cuerpos sólidos.

- Coloque el labio de goma (26) en la boquilla de suelo (28). (Ver "Colocar el labio de goma (aspiración en húmedo)", ver figura F, página 35) - Desconecte la limpieza semiautomática de filtro (SFC+) (ver "Limpieza de filtro semiautomática", ver figura I, página 37)

Aspiración de líquidos

• Para conectar el aspirador, ponga el selector de modo de operación (5) en el símbolo "Aspirar".

El aspirador está equipado con sensores de nivel de llenado (35). Al alcanzarse el nivel de llenado máximo, el aspirador se desconecta. Ponga el selector de modo de operación (5) en el símbolo "Desconectar".

Indicación: Al aspirar líquidos no conductores (p. ej., emulsión de perforación, aceites y grasas), el aspirador no se desconecta con el depósito lleno. El nivel de llenado debe ser revisado constantemente y el depósito debe ser vaciado a tiempo.

• Para desconectar el aspirador, ponga el selector de modo de operación (5) en el símbolo "Desconectar". Vacíe el depósito (1).

Tras la aspiración en húmedo para la prevención de crecimiento de moho:

• Saque el filtro plisado plano (24) y déjelo secar bien.
• Retire la parte superior del aspirador (8), abra la cubierta del filtro (34) y deje secar bien ambos componentes.

Limpieza de bajo semiautomática (ver figura I)

La limpieza del filtro debe activarse, a más tardar, al notarse que es insuficiente la potencia de aspiración.

La frecuencia de limpieza del filtro depende del tipo y cantidad de polvo. Si se aplica con regularidad, puede trabajar más tiempo con un gran rendimiento de aspiración.

En el caso de la limpieza semiautomática del filtro (SFC+), el polvo depositado en las láminas del filtro plano se limpia mediante una inversión de la corriente de aire.

Un filtro plegado con superficie sucia es apto funcionalmente. Una limpieza manual del filtro plegado plano golpeándolo o soplándolo no es necesario e incluso puede dañar el filtro.

Indicación: La limpieza semiautomática del filtro está activada de fábrica (interruptor SFC+ (18) en posición I).

- Activar la limpieza del filtro SFC+

con la palma de su mano, obture la abertura de la boquilla o de la manguera de succión.

o con el módulo SFC+ (20) montado:

Presione el activador (33) durante aprox. 10 segundos hacia abajo.

-Desactivar SFC+

Desplace el interruptor SFC+ (18) hacia delante (posición 0).

-Activar SFC+

Desplace el interruptor SFC+ (18) hacia detrás (posición I).

Mantenimiento y servicios

Mantenimiento y limpieza

Retire el enchufe de la caja de enchufe antes de realizar tareas de mantenimiento o limpieza en el aspirador, ajustes del aparato, cambio de accesorios o guardar el aspirador. Esta medida preventiva reduce el riesgo de conectar accidentalmente el aspirador. Siempre mantenga limpio el aspirador y las rejillas de ventilación para trabajar con eficacia y seguridad. Lleve una máscara protectora contra polvo en el mantenimiento y la limpieza del aspirador.

Si es necesario reemplazar el cable de conexión, entonces este debe ser realizado por Bosch o por un servicio autorizado para herramientas eléctricas Bosch, para evitar riesgos de seguridad.

Para su mantenimiento por el usuario, es necesario que el aspirador sea desmontado, limpiado y mantenido, siempre que sea viable, asegurando que no suponga un peligro para el personal de mantenimiento o demás personas. Antes de su desmontaje deberá limpiarse el aspirador para prevenir posibles riesgos. El local previsto para el desmontaje del aspirador deberá estar bien ventilado. Use equipo de protección personal durante los trabajos de mantenimiento. Una vez concluidos los trabajos de mantenimiento deberá limpiarse el área en la que fueron realizados estos trabajos. Al menos una vez al año deberá someterse, por el fabricante o personal adiestrado al respecto, a un control de las propiedades técnicas para la aspiración de polvo como, p. ej., deterioro del filtro, hermeticidad del aspirador, y función del dispositivo de control.

En el caso de aspiradores de la clase L, que se entrenaban en entornos sucios, deben limpiarse el exterior así como todas las piezas de la máquina o tratarse con productos selladores. Al realizar trabajos de mantenimiento y reparación deberán desecharse todas aquellas piezas ensuciadas que no hayan podido ser limpiadas satisfactoriamente. Estas piezas deberán guardarse en bolsas herméticas y desecharse según corresponda a este tipo de residuo de acuerdo con las disposiciones vigentes al respecto.

- Limpie la carcasa del aspirador de vez en cuando con un paño húmedo.

Sacar/cambiar el filtro plisado plano (ver figuras J1-J2). La potencia de aspiración depende del estado del filtro. Por lo tanto, limpie con regularidad el filtro.

Cambie inmediatamente un filtro plisado plano dañado (24).

- Tire de la brida de cierre (14) y abra la cubierta del filtro (34). - Tome el filtro plisado plano (24) por los perfiles y sáquelo hacia arriba. - Elimine el polvo y la suciedad, que se genera al retirar el filtro plisado plano (24), con un paño húmedo desde el borde de cierre de la cubierta del filtro (34).

Los filtros plisados planos PES y PTFE se pueden enjuagar bajo agua corriente.

- Coloque un filtro plisado plano (24) nuevo o limpio y preste atención a un asiento seguro y correcto. - Cierre de nuevo la cubierta del filtro (34) (debe encastrar de forma audible).

Limpiar el depósito

Limpie el depósito (1) de vez en cuando con producto de limpieza corriente en el comercio, no abrasivo, y déjelo que se seque.

Limpiar los sensores de nivel de llenado (ver figura K)

Limpie de vez en cuando los sensores de nivel de llenado (35).

• Abra los cierres (9) y retire la parte superior del aspirador (8). Limpie los sensores de nivel de llenado (35) con un paño suave. Coloque la parte superior del aspirador (8) y asegure los cierres (9).

Accesorios especiales

	Número de accesorio
Bolsa de filtro de papel (seco) 2 607 432 035
Bolsa de filtró de vellón (seco) 2 607 432 037
Bolsa de filtró humedo (húmedo) 2 607 432 039
Saco de eliminación de residuos (PE) (seco/húmedo)	2 607 432 043

Conservación y transporte (ver figura L)

• Enrolle el cable de red en el soporte de cables (13).
• Inserte los accesorios en los soportes previstos: tubos de aspiración (29) en los soportes (15), boquilla de ranuras (25) en el soporte (16), boquilla de suelo (28) en el soporte (17).
• Abra las cintas elásticas del soporte de la manguera de aspiración (4) y coloque la manguera de aspiración (21) alrededor de la parte superior del aspirador en el soporte (4).

Enganche de nuevo las cintas elásticas.

• Encaje la caja L-BOXX sobre el alojamiento (7).
• Retire una bolsa de eliminación de residuos llena o una bolsa de polvo llena o vacíe los líquidos absorbidos antes del transporte del aspirador, para evitar lesiones de la espalda.

Lleve el aspirador solo por el asa de transporte (6).

• Guarde el aspirador en una habitación seca y asegúrelo contra el uso no autorizado.
• Para fijar los rodillos guía (12), pise hacia abajo el freno de rodillo guía (11).

Remedio de perturbaciones

Si se presenta una perturbación (p. ej. rotura del filtro), debe desconectarse inmediatamente el aspirador. Antes de realizar una nueva puesta en servicio debe eliminarse la perturbación.

Problema Remedio

La turbina de aspiración no arranca.	- Examinar el cable de red, el enchufe de red, el fusible, la caja de enchufe y los sensores de nivel dehlenado (35).
	El selector de modelos de operación (5) se encuesta en "Arranque/parada automatística".
	- Poner el interruptor selector del modo de funciona (5) en el símbolo "Aspirar" o conectar la herramipta electrica enchufada en la caja de enchufe (3).
La turbina de aspiración se desconec-ta.	- Vaciar el depósito (1).
La turbina de aspiración no arranca de nuevo tras vaciar el depósito.	- Desconectar el aspirador y esperar 5segundos; tras 5segundos volver a conduc-tarlo.
	- Limpiar los sensores de nivel dehlenado (35) asi como el intersticio de los senso-res de nivel dehlenado (35) con un cepillo.
La fuerza de aspiración disminuye. - Eliminar las obstrucciones de la boquilla de aspiración, del tubo de aspiración (29), de la manguera de aspiración (21) o del filtro plisado plano (24).
		- Cambiar el saco de eliminación de residuos (23) o la bolsa colectora de polvo.
		- Encastrar correctamente la cubierta del filtro (34).
		- Colocar correctamente la parte superior del aspirador (8) y cerrar los cierras (9).
		- Cambiar el filtro plisado plano (24).
Escape de polvo al aspirar	- Verificar el correcto montaje del filtro plisado plano (24).
	- Cambiar el filtro plisado plano (24).
El sistema automatístico de desconexión (aspiración en húmedo) no responde.	- Limpiar los sensores de nivel dehlenado (35) asi como el intersticio de los senso-res de nivel dehlenado (35) con un cepillo.

Problema Remedio

En el caso de líquidos eléctricamente no conductores o con formación de espuma no funciona el sistema automático de desconexión.

• Controlar permanentemente el nivel de llenado.

La limpieza del filtro no funciona. -Desplace el interruptor SFC+ (18) hacia detrás (posición I).

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Las representaciones gráficas tridimensionales e informaciones de repuestos se encontrarán también bajo: www.bosch-pt.com

El equipo asesor de aplicaciones de Bosch le ayudará gustosamente en caso de preguntas sobre nuestros productos y sus accesorios.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del producto.

España

Robert Bosch España S.L.U.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Para efectuar su pedido online de recambios o pagar la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net.

Tel. Asesoramiento al cliente: 902 531 553

Fax: [phone]

México

Robert Bosch, S. de R.L. de C.V.

www.boschherramientas.com.mx

Direcciones de servicios adicionales se encontrarán bajo:

El aspirador, los accesorios y los embalajes deben someterse a un proceso de recuperación que respete el medio ambiente.

¡No arroje el aspirador a la basura doméstica!

Solo para los países de la UE:

Conforme a la Directiva Europea 2012/19/UE sobre aparatos eléctricos y electrónicos inservibles y su realización en ley nacional, deberán acumularse por separado los aspiradores para ser sometidos a un reciclaje ecológico.

En el caso de una eliminación inadecuada, los aparatos eléctricos y electrónicos pueden tener efectos nocivos para el

medio ambiente y la salud humana debido a la posible presencia de sustancias peligrosas.

El símbolo es solamente válido si también se encuentra sobre la placa de características del producto fabricado.

a través de medios apropiados, también para aspirar líquidos. La entrada de líquidos aumenta el riesgo de descarga eléctrica.

Aspirar polvo depositado

SFC+

SFC+

Limpieza semiautomática del filtro (SFC+ = Semi-Automatic Filter Cleaning Plus)

Aspirar polvo depositado

• Para encender el aspirador, coloque el selector del modo de operación (5) en la posición "Aspirar".
• Para apagar el aspirador, coloque el selector del modo de operación (5) en el símbolo "Apagar".

Pasos de trabajo antes de aspirar líquidos

Montaje de los accesorios de aspiración

La manguera de aspiración (21) y los módulos SFC+ (20) están provistos de un sistema de fijación con clips mediante el cual se pueden conectar los accesorios de aspiración (adaptador de aspiración (19), boquilla acodada (22)).
