Termék típusa	Víz- és porporszívó
Márka	Bosch
Modell	GAS 35 L SFC+ Professional
Szűrési osztály	L (IEC/EN 60335-2-69 szerint)
Névleges felvett teljesítmény	1200 W
Frekvencia	50-60 Hz
Tartály bruttó űrtartalma	35 L
Nettó űrtartalom (folyadékok)	19 L
Porgyűjtő zsák térfogata	19 L
Maximális depresszió (porszívó)	230 hPa
Maximális térfogatáram	129,6 m³/h (porszívó) / 266,4 m³/h (turbina)
Maximális szívóteljesítmény	1380 W
Szűrő aktív felülete	0,615 m²
Tömeg	11,6 kg
Védettségi fokozat	IPX4
Zajszint	70 dB(A)
Szűrőtisztítás	Félautomata (SFC+)
Automatikus be-/kikapcsolás	Igen, csatlakoztatott elektromos kéziszerszámon keresztül
L-BOXX kompatibilitás	Igen, max. 15 kg-ig
Tartozékok	Szívótömlő, padlófúvóka, egyenes fúvóka, szívó adapter, eldobható zsák, lapos redős szűrő
Karbantartás	Rendszeresen tisztítsa a szűrőt, a szintérzékelőket, ürítse ki a tartályt
Biztonság	Automatikus leállítás maximális folyadékszintnél, IPX4 védelem

Gyakran ismételt kérdések - GAS 35 L SFC+ Professional BOSCH

Hogyan használjam a félautomata szűrőtisztítást (SFC+)?

A tisztítás elindításához zárja el a szívótömlő végét a tenyerével, vagy ha az SFC+ modul fel van szerelve, nyomja le a kioldót (33) körülbelül 10 másodpercre. A félautomata tisztítás megfordítja a légáramlást, hogy eltávolítsa a felhalmozódott port a redős szűrőről.

Hogyan szívjak fel folyadékokat ezzel a porszívóval?

Távolítsa el az eldobható zsákot, ha van, helyezze a tömítőajkakat a padlófúvókára, és kapcsolja ki a SFC+ tisztítást (kapcsoló 0 állásban). A porszívó automatikusan leáll, amikor eléri a maximális szintet. Vezetőképes folyadékok esetén manuálisan ellenőrizze a szintet.

Mi a szűrési osztály és mit jelent?

A porszívó L szűrési osztályú az IEC/EN 60335-2-69 szabvány szerint, száraz, egészségre ártalmas porok felszívására tervezték, amelyek expozíciós határértéke 1 mg/m³ felett van. Képzett szakember által végzett karbantartást igényel.

Hogyan cseréljem ki a porgyűjtő zsákot?

Oldja ki a rögzítőket, vegye le a porszívó felső részét, húzza ki a teli zsákot a karimából, zárja le a ragasztószalaggal, és kössön csomót. Helyezzen be egy új zsákot, ügyelve arra, hogy jól illeszkedjen a tartályba, majd tegye vissza a felső részt, és rögzítse a kapcsokat.

Mi a teendő, ha csökken a szívóteljesítmény?

Ellenőrizze, hogy a fúvóka, a cső, a tömlő vagy a lapos redős szűrő nem eldugult-e. Cserélje ki az eldobható zsákot vagy a porgyűjtő zsákot, ha tele van. Győződjön meg arról, hogy a szűrőfedél megfelelően be van pattintva, és a felső rész jól rögzítve van.

Használhatom a porszívót elektromos kéziszerszámmal?

Igen, a földelt elektromos csatlakozónak (3) köszönhetően. Csatlakoztassa a szerszámot, állítsa a választót az automatikus be-/kikapcsolás szimbólumára. A porszívó a szerszámmal együtt indul, és a szerszám leállása után 15 másodperccel áll le, hogy felszívja a maradék port.

Hogyan kell karbantartani a szintérzékelőket?

Rendszeresen tisztítsa a szintérzékelőket (35) egy puha ruhával a meghibásodások elkerülése érdekében. Oldja ki a rögzítőket, vegye le a felső részt, tisztítsa meg az érzékelőket, majd tegyen mindent vissza a helyére.

Hogyan tároljam és szállítsam a porszívót?

Tekerje a kábelt a kábelfogó köré, helyezze a tartozékokat a rögzítőikbe, tekerje a szívótömlőt a felső rész köré a rögzítőn keresztül. Szállításhoz ürítse ki a zsákot vagy a tartályt, és a fogantyúnál (6) fogva vigye a porszívót. Száraz helyiségben tárolja.

Milyen tartozékok érhetők el ehhez a porszívóhoz?

Olyan tartozékok állnak rendelkezésre, mint papír- vagy nem szőtt szűrőzsákok, folyadékzsákok, eldobható zsákok (PE), valamint antisztatikus tömlők. A hivatkozási számok a használati utasításban találhatók: például a papír szűrőzsák (2 607 432 035).

Hogyan végezzem el az éves karbantartást?

A gyártónak vagy képzett személynek évente legalább egyszer el kell végeznie egy műszaki ellenőrzést. Ez magában foglalja a szűrő állapotának, a tömítettségnek és az ellenőrző berendezés működésének ellenőrzését. Karbantartási műveletek során viseljen porvédő maszkot.

HASZNÁLATI ÚTMUTATÓ GAS 35 L SFC+ Professional BOSCH

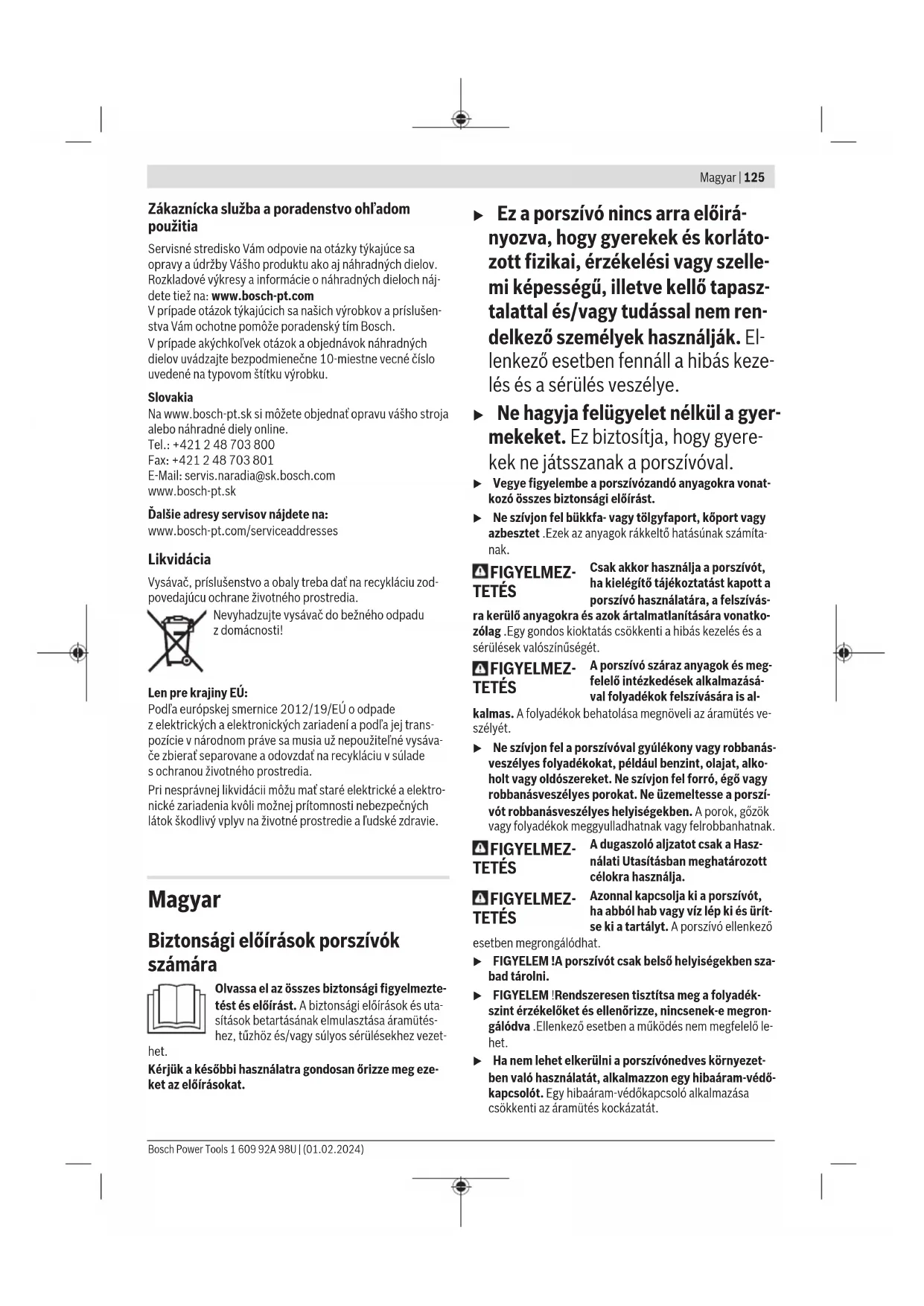

Biztonsági előírások porszívók számára

Olvassa el az összes biztonsági figyelmeztetést és előírást. A biztonsági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez vezethet.

het.

Kérjük, a későbbi használatra gondosan őrizze meg ezeket az előírásokat.

Ez a porszívó nincs arra előirányozva, hogy gyerekek és korlátozott fizikai, érzékelési vagy szellemi képességű, illetve kellő tapasztalattal és/vagy tudással nem rendelkező személyek használják. Ellenkező esetben fennáll a hibás kezelés és a sérülés veszélye.

Ne hagyja felügyelet nélkül a gyermekeket. Ez biztosítja, hogy gyerekek ne játsszanak a porszívóval.

Vegye figyelembe a porszívózandó anyagokra vonatkozó összes biztonsági előírást.

Ne szívjon fel bükkfa- vagy tölgyfaport, koromport vagy azbesztet. Ezek az anyagok rákkeltő hatásúnak számítanak.

FIGYELMEZTETÉS: Csak akkor használja a porszívót, ha kielégítő tájékoztatást kapott a porszívó használatára, a felszívásra kerülő anyagokra és azok ártalmatlanítására vonatkozólag. Egy gondos kioktatás csökkenti a hibás kezelés és a sérülések valószínűségét.

ra kerülő anyagokra és azok ártalmatlanítása vonatkozólag. Egy gondos kioktatás csökkenti a hibás kezelés és a sérülések valószínűségét.

FIGYELMEZTETÉS: A porszívó száraz anyagok és megfelelő intézkedések alkalmazásával folyadékok felszívására is alkalmas. A folyadékok behatolása megnöveli az áramütés veszélyét.

kalmas. A folyadékok behatolása megnöveli az áramütés veszélyét.

Ne szívjon fel a porszívóval gyúlékony vagy robbanásveszélyes folyadékokat, például benzint, olajat, alkoholt vagy oldószereket. Ne szívjon fel forró, égő vagy robbanásveszélyes porokat. Ne üzemeltesse a porszívót robbanásveszélyes helyiségekben. A porok, gőzök vagy folyadékok meggyulladhatnak vagy felrobbanhatnak.

FIGYELMEZTETÉS: A dugaszoló aljzatot csak a Használati Utasításban meghatározott célokra használja.

FIGYELMEZTETÉS: Azonnal kapcsolja ki a porszívót, ha abból hab vagy víz lép ki, és ürítse ki a tartályt. A porszívó ellenkező esetben

esetben megrongálódhat.

FIGYELEM! A porszívót csak belső helyiségekben szabad tárolni. FIGYELEM! Rendszeresen tisztítsa meg a folyadékszint-érzékelőket, és ellenőrizze, nincsenek-e megrongálódva. Ellenkező esetben a működés nem megfelelő lehet. Ha nem lehet elkerülni a porszívó nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.

Minden használat előtt ellenőrizze a porszívót, a kábelt és a csatlakozó dugót. Ne használja a porszívót, ha megrongálódásokat észlel rajta. Ne nyissa fel saját maga a porszívót, hanem azt csak szakképzett szakemberrel és csak eredeti pótalkatrészek használatával javíttassa meg. Egy megrongálódott porszívó, kábel és csatlakozó dugó megnöveli az áramütés veszélyét. Ne préselje össze a kábelt, és ne menjen át rajta járművel, targoncával, stb. A hálózati csatlakozót sohase a kábelnél fogva húzza ki a dugaszoló aljzatból, hanem mindig a dugaszoló csatlakozót fogja meg. Sohase húzza a porszívót a mozgatáshoz a kábelnél fogva. Egy megrongálódott kábel megnöveli az áramütés veszélyét. Húzza ki a csatlakozó dugót a dugaszoló aljzatból, mielőtt a porszívón karbantartási munkákat végez, vagy meg akarja tisztítani a porszívót, ha beállításokat végez, tartozékokat cserél, vagy a porszívót elraktározza. Ez az elővigyázatossági intézkedés meggátolja a porszívó akaratlan üzembe helyezését. Gondoskodjon a munkahely jó szellőztetéséről. A porszívót csak szakképzett személyzettel és csak eredeti pótalkatrészek felhasználásával javíttassa. Ez biztosítja, hogy a porszívó biztonságos berendezés maradjon.

FIGYELMEZTETÉS

A porszívó egészségre káros hatású port tartalmaz. A kiürítési és karbantartási eljárásokat, beleértve

a portartályok ártalmatlanítását is, csak szakemberekkel hajtassa végre. Ehhez megfelelő védőfelszerelésre van szükség. Ne üzemeltesse a porszívót a teljes és gondosan behelyezett szűrőrendszer nélkül. Ellenkező esetben veszélyezteti az egészségét.

Az üzembevétel előtt ellenőrizze a szívótömlő kifogástalan állapotát. Ehhez hagyja a szívótömlőt a porszívóra szerelve, nehogy az akaratlanul port bocsásson ki. Ellenkező esetben Ön belélegezheti a port. Ne üljön rá a porszívóra. Ezzel megrongálhatja a porszívót. Óvatosan használja a hálózati csatlakozó kábelt és a szívótömlőt. Ezekkel más személyeket veszélyeztethet. Ne tisztítsa a porszívót közvetlenül ráirányított vízsugárral. Ha víz hatol be a porszívó felső részébe, ez megnöveli az áramütés veszélyét. Csatlakoztassa a porszívót egy előírás szerint földelt villamos hálózathoz. A dugaszolóaljzatnak és a hosszabbítónak egy működőképes védővezetékkel kell rendelkeznie.

Jelképes ábrák

A következő szimbólumoknak komoly jelentőségük lehet az Ön porszívójának használata során. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes interpretálása segítségére lehet a porszívó jobb és biztonságosabb használatában.

Szimbólumok és magyarázatuk

FIGYELMEZTETÉS! Olvassa el az összes biztonsági figyelmeztetést és utasítást. A biztonsági előírások és utasítások be nem tartása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez vezethet.

L osztályú porszívó az IEC/EN 60335-2-69 szabvány szerint >1 mg/m³-nél nagyobb expozíciós határértékű egészségre ártalmas porok száraz porszívózására

FIGYELMEZTETÉS! A porszívó egészségre káros hatású port tartalmaz. A kiürítési és karbantartási eljárásokat, beleértve a porgyűjtő tartályok ártalmatlanítását is, csak szakemberekkel végeztesse el. Ehhez megfelelő védőfelszerelésre van szükség. Ne üzemeltesse a porszívót teljes és gondosan behelyezett szűrőrendszer nélkül. Ellenkező esetben veszélyezteti az egészségét.

Legfeljebb csak egy L-Boxx-ot pattintson rá.

Az L-Boxx súlyának a tartalommal együtt nem szabad meghaladnia a 15 kg-ot.

Ne akassza fel a porszívót, például szállításhoz, egy daruhorogra. A porszívót nem lehet daruval felemelni vagy szállítani. Ellenkező esetben sérülésveszély és megrongálódási veszély áll fenn.

Ne üljön rá és ne álljon rá a porszívóra. A porszívó ellenkező esetben felbillenhet és megrongálódhat. Különben sérülésveszély áll fenn.

Start-/Stop-automatika Működő elektromos kéziszerszámok által létrehozott por elszívása A porszívó automatikusan bekapcsolódik és bizonyos késleltetéssel kikapcsol

0

Kikapcsolás

Szimbólumok és magyarázatuk

Szívás

Lerakódott porrétegek felszívása

SFC+

SFC+

Félautomata szűrőtisztítás (SFC+ = Semi-Automatic Filter Cleaning Plus)

max. 2200 W, min. 100 W

A berendezéshez csatlakoztatott elektromos kéziszerszám megengedett csatlakoztatási teljesítménye (ez országoktól függően különböző lehet)

A termék és a teljesítmény leírása

Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.

Rendeltetésszerű használat

A porszívó nem éghető száraz porok, nem éghető folyadékok és víz-levegő keverék felszívására, továbbítására és szétválasztására szolgál. A porszívó porttechnikai szempontból ellenőrzésre került és megfelel az L porosztálynak. A berendezés ipari alkalmazás során, tehát például kisipari és ipari vállalatoknál vagy műhelyekben való alkalmazásra is alkalmas.

Az L osztályú porszívókat az IEC/EN 60335-2-69 szerint csak >1mg / m³ -nél nagyobb expozíciós határértékű, egészségre ártalmas porok fel- vagy elszívására szabad használni. Csak akkor használja a porszívót, ha teljes mértékben meg tudja becsülni és minden korlátozás nélkül végre tudja hajtani az összes funkciót, vagy ha ehhez megfelelő utasításokat kapott.

A dugaszolóaljzatot működés közben csak száraz környezetben szabad használni.

Az ábrázolásra kerülő komponensek

Az ábrázolt alkatrészek sorszámozása megfelel a porszívó ábrájának az ábrákat tartalmazó oldalon.

(1) Tartály (2) Tömlő felfogóegység (3) Dugaszoló aljzat az elektromos kéziszerszám számára (4) Elszívó tömlő tartó (5) Üzemmód-kapcsoló (6) Fogantyú (7) L-Boxx felfogó egység (8) A porszívó felső része (9) A porszívó felső rész zárja (10) Futókerek (11) Bolygókerékfék

(12) Bolygókerék (13) Kábeltartó (14) A szűrő fedél zárófüle (15) Elszívócső tartó (16) Tartó a résszívó fej/a görbe fúvóka számára (17) Tartó a padlószívó fej számára (18) SFC+ kapcsoló (19) Elszívó adapter (20) SFC+ modul (21) Szívótömlő (22) Hajlított fúvóka (23) Poreltávolító (24) Lapos redős szűrő (cellulose) (25) Résszívó fej (26) Gumiperem (27) Kefeszalag (28) Padlószívó fej (29) Szívócső (30) Felfogó egység az elszívó tömlő-tartó számára (31) Nyomógomb (32) Hamisvége nyílás (33) Szűrő tisztítás kioldó (34) Szűrőfedél (35) Töltési szint érzékelők

Műszaki adatok

Nedves/száraz porszívő GAS 35 L SFC+
Cikkszám	3601 JC3 0..
Névleges felvett teljesítmény W 1200
Frekvencia Hz 50-60
Tartályterfogat (bruttó) I 35
Netto térfogat (folyadék) I 19
Porzsák térfogata I 19
Max. vázkuumA)
-Porszívő hPa 230
-Turbina hPa 254
Max. átfolyásmi mennyiségA)
-Porszívő l/s	36
	m³/s
	m³/h
-Turbina l/s	74
	m³/s
	m³/h
max. szívászi teljesítmény W 1380
A redões szűrő felülete	m²
Porosztály	L

Nedves/száraz porszívó GAS 35 L SFC+

Súly®	kg 11,6
Érintésvédelmi osztály /I
Porszívo védelmi osztály IPX4
Svájci hálózati csatlakozó dungó védelmi osztály	IP55

A) egy 035 mm átmérőjű és 3 m hosszúságú elszívó tömlővel mérve

B) Súly hálózati csatlakozókábel és hálózati csatlakozódugó nélkül. Adatok 230 V hálózati feszültségre [U] vonatkoznak. Ettől eltérő feszültségek és külön egyes országok számára készült kivitelek esetén ezek az adatok változhatnak.

Az értékek termékenként változhatnak és függnek az alkalmazási, valamint környezeti feltételektől is. További információ a www.bosch-professional.com/wac címen található.

Start/stop automatika

Névleges feszültség, Maximális teljesítmény, Minimális teljesítmény

230V 2200W 100W

A berendezéshez csatlakoztatott elektromos kéziszerszám megengedett csatlakoztatási teljesítménye.

Más országspecifikus modelleknél ezek az értékek eltérőek lehetnek. Kérjük, vegye figyelembe a porszívó dugaszolóaljzatán megadott adatokat.

A zajkibocsátási értékek a EN 60335-2-69 szabványnak megfelelően kerültek meghatározásra.

Az elektromos kéziszerszám A-besorolású hangnyomásszintje tipikus esetben 70 dB(A). K bizonytalansági tényező = 3 dB. A zajszint munka közben meghaladhatja a megadott értékeket. Viseljen fülvédőt!

Az a_h rezgési összértékek (a három irány vektorösszege) és a K szórás a EN 60335-2-69 szabványnak megfelelően meghatározott értékei: a_h < 2,5m / s²,K = 1,5m / s²

Összeszerelés

Húzza ki a csatlakozó dugót a dugaszolóaljzatból, mielőtt a porszívón karbantartási munkákat végez, vagy meg akarja tisztítani a porszívót, ha beállításokat végez, tartozékokat cserél, vagy a porszívót elraktározza. Ez az elővigyázatossági intézkedés meggátolja a porszívó akaratlan üzembehelyezését.

Az elszívótömlő tartójának felszerelése (lásd az A ábrát)

-Tolja bele a (4) elszívó tömlő tartót felülről erőteljesen az előirányzott (30) felvevőegységbe, amíg az bepattan a helyére.

Az elszívótömlő felszerelése (lásd a B ábrát)

Tegye fel az elszívótömlőt (21) a tömlőcsatlakozóra (2), és forgassa el ütközésig az óramutató járásával megegyező irányba.

Megjegyzés: A porszívózás során a pornak a szívótömlőben és a tartozékokban fellépő súrlódása következtében elektrosztatikus feltöltődés jön létre, amelyet a kezelő statikus kisülésként (a környezet befolyásától és a kezelő érzékenységétől függően) megérezhet.

A finom porok és száraz anyagok felszívásához a Bosch alapvetően egy antisztatikus elszívótömlő (tartozék) használatát javasolja.

A porszívó tartozékok felszerelése

A (21) elszívótömlő és a (20) SFC++-modul egy Clip-rendszerrel van felszerelve, amellyel a porszívó tartozékait ((19) elszívó-adapter, (22) Hajlított fúvóka) lehet csatlakoztatni.

Az elszívó-adapter felszerelése (lásd a C ábrát)

- Tolja rá a (20) SFC+-modult a (21) elszívótömlőre, amíg az elszívótömlő mindkét (31) nyomógombja hallhatóan bepattan. - Ezután tolja rá a (19) elszívó-adaptert a (20) SFC+-modulra, amíg az SFC+-modul mindkét (31) nyomógombja hallhatóan bepattan. - A leszereléshez nyomja befelé mindkét (31) nyomógombot, és húzza szét az alkatrészeket.

A fúvókák és csövek felszerelése (lásd a D ábrát)

- Tolja rá a (22) görbefúvókát a (21) elszívótömlőre, amíg az elszívótömlő mindkét (31) nyomógombja hallhatóan bepattan. - Ezután erőteljesen tolja rá a kívánt elszívótartozékot (padlófúvóka, résszívó fej, szívócső stb.) a (22) görbefúvókára. - A leszereléshez nyomja befelé mindkét (31) nyomógombot, és húzza szét az alkatrészeket.

A poreltávolító szák vagy a porzsák behelyezése/kivétele (száraz porszívózás) (lásd az E1-E2 ábrát)

Száraz anyagok felszívásához a (1) tartályba be lehet helyezni egy (23) poreltávolító szákot vagy egy porzsákot (tartozék). Ez megkönnyíti a por hulladékkezelését.

Megjegyzés: Egy papír szűrőzacskó alkalmazása esetén a felautomata szűrőtisztítást (SFC+) ki kell kapcsolni, egy flíz szűrőzacskó alkalmazása esetén pedig célszerű kikapcsolni (lásd Felautomata szűrőtisztítás (lásd a I ábrát), Oldal 130).

A poreltávolító szák behelyezése

- Nyissa ki a (9) zárakat, és vegye le a porszívó (8) felső részét. - Tegye bele a (23) poreltávolító zsákot a betöltőnyílással előrefelé a (1) tartályba. - Húzza át a betöltőnyílást a csatlakozó karima bemélyedésébe. Gondoskodjon arról, hogy a (23) poreltávolító szák komplett felfeküdjön a (1) tartály belső falaira. - Húzza rá a (23) poreltávolító szák kiálló részét a (1) tartály szélére.

Tegye fel a porszívó (8) felső részét és zárja le a (9) zárakat.

A poreltávolító szák kivétele és bezárása

- Nyissa ki a (9) zárakat és vegye le a porszívó (8) felső részét. - Húzza le hátrafelé a megtelt (23) poreltávolító zsákot a csatlakozókarimáról. - Óvatosan vegye ki a (23) poreltávolító zsákot, anélkül, hogy az megsérülne, a (1) tartályból. Ügyeljen ekkor arra, hogy a poreltávolító zsák ne dörzsölődjön hozzá a csatlakozó karimához vagy más éles tárgyhoz. - Húzza le a ragasztószalag burkolatot és ragassza le a poreltávolító zsákot. Ezután húzza össze a (23) poreltávolító zsákot a betöltőnyílás alatt, ehhez használja a lehúzott ragasztószalag burkolatot.

A porzsák kicserélése/behelyezése (tartozék)

- Nyissa ki a (9) zárakat és vegye le a porszívó (8) felső részét. - Húzza le hátrafelé a megtelt porzsákot a csatlakozó karimáról. A fedél áthajtásával zárja le a porzsák nyílását. Vegye ki a porzsákot a (1) tartályból. - Húzza rá az új porzsákot a porszívó csatlakozó karimájára. Gondoskodjon arról, hogy a porzsák teljes hosszában felfeküdjön a (1) tartály belső falára. Tegye fel a porszívó (8) felső részét és zárja le a (9) zárakat.

A gumiperem behelyezése (nedves elszívás) (lásd az F ábrát)

Figyelem: Az áteresztési fokkal (L porosztály) követelmények teljesítése csak száraz elszívásra van bizonyítva. - Emelje ki a (27) kefeszalagot egy megfelelő szerszámmal a (28) padlószívó fejből. Tegye be a (26) gumiperemeket a (28) padlószívó fejbe.

Megjegyzés: A gumiperemek strukturált oldalának kifelé kell mutatnia.

Az L-Boxx rápattintása (lásd a G ábrát)

A porszívó szállításához és a porszívó tartozékainak és/vagy az elektromos kéziszerszámok kis helyen történő tárolásához a porszívó felső részére rá lehet pattintani egy L-Boxx-ot.

- Pattintsa rá az L-Boxx-ot a (7) felfogó egységre.

Ne vigye a porszívót a rápattintott L-Boxx tartófogantyújánál fogva. A porszívó túl nehéz az L-Boxx tartófogantyúja számára. Ellenkező esetben sérülésveszély és megrongálódási veszély áll fenn.

Üzemeltetés

Húzza ki a csatlakozó dugót a dugaszolóaljzatból, mielőtt a porszívón karbantartási munkákat végez, vagy meg akarja tisztítani a porszívót, ha beállításokat végez, tartozékokat cserél, vagy a porszívót elraktározza.

Ez az elővigyázatossági intézkedés megakadályozza a porszívó akaratlan üzembe helyezését.

Üzembe helyezés

Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie a porszívó típustábláján található adatokkal. Kérjük, tájékozódjon az Ön országában az egészségre ártalmas porok kezelésére vonatkozó előírásokról/törvényekről.

A porszívót csak az alábbi anyagok felszívására és elszívására szabad használni:

• Porok, amelyek expozíciós határértéke >1mg / m³

A porszívót alapvetően nem szabad robbanásveszélyes helyiségekben használni.

Egy optimális elszívási teljesítmény biztosítására a (21) szívótömlőt mindig teljesen le kell tekerni a porszívó (8) felső részéről.

Száraz porszívózás

Lerakódott por felszívása

- A porszívó bekapcsolásához állítsa a (5) üzemmód-kapcsolót a „Porszívózás” jelére. - A porszívó kikapcsolásához állítsa a (5) üzemmód-kapcsolót a „Kikapcsolás” jelére.

Porelszívás működő elektromos kéziszerszámok előtt (lásd a H ábrát)

A helyiségben egy elegendő mértékű levegőcserét kell fenntartani, ha a porszívóból kilépő levegő a helyiségbe jut vissza. Tartsa be az adott országban érvényes előírásokat.

A porszívóba egy (3) védőérintkezős dugaszolóaljzat van beépítve. Ehhez egy elektromos kéziszerszámot lehet csatlakoztatni. Vegye tekintetbe a csatlakoztatásra kerülő elektromos kéziszerszám legnagyobb megengedett csatlakoztatási teljesítményét.

- Szerelje fel a (19) elszívóadaptert (lásd „Az elszívóadapter felszerelése” (lásd a C ábrát), Oldal 128). Dugja be a (19) elszívóadaptert az elektromos kéziszerszám elszívó csonkjába.

Figyelem: Olyan elektromos kéziszerszámmal végzett munkák esetén, amelyeknél a levegőbevezetés a szívótömlőbe alacsony (például szúrófűrészek, csiszolók stb.), a

(19) elszívóadapter (32) hamislevegő-nyílását ki kell nyitni. A félautomata szűrőtisztítás (SFC+) csak így működik problémamentesen.

Ehhez fordítsa olyan helyzetbe a (32) hamislevegő nyílás feletti gyűrűt, hogy maximális nyílás jöjjön létre.

A porszívó indítás-/stop-automatikájának üzembe helyezéséhez állítsa a

(5) üzemmód-kapcsolót a „Start-/Stopautomatika” jelére.

A porszívó üzembe helyezéséhez kapcsolja be a (3) dugaszolóaljzathoz csatlakoztatott elektromos kéziszerszámot. A porszívó automatikusan elindul. Az elszívás befejezéséhez kapcsolja ki az elektromos kéziszerszámot.

A Start-/stop-automatika utánfutási funkciója a porszívót még 15 másodpercig működésben tartja, hogy kiszívja a maradék porokat az elszívó tömlőből.

A porszívó kikapcsolásához állítsa a (5) üzemmód-kapcsolót a „Kikapcsolás” jelére.

Nedves porszívás

Ne szívjon fel a porszívóval gyúlékony vagy robbanásveszélyes folyadékokat, például benzint, olajat, alkoholt vagy oldószereket. Ne szívjon fel forró, égő vagy robbanásveszélyes porokat. Ne üzemeltesse a porszívót robbanásveszélyes helyiségekben. A porok, gőzök vagy folyadékok meggyulladhatnak vagy felrobbanhatnak. A porszívót nem szabad vízszivattyúként használni. A porszívó levegő és víz keverékének felszívására szolgál.

Figyelem: Az áteresztési fokkal (L porosztály) követelmények teljesítése csak száraz elszívásra van biztosítva.

Munkavégzési lépések a nedves porszívás előtt

Szükség esetén távolítsa el a (23) poreltávolító zsákot vagy a porzsákot.

Megjegyzés: A víz és szilárd anyagok keverékeinek felszívásánál a hulladékkezelés megkönnyítésére használjon egy nedves szűrőt, amely elválasztja a folyadékot a szilárd anyagoktól.

Tegye be a (26) gumiperemet a (28) padlószívó fejbe. (Lásd „A gumiperem behelyezése (nedves elszívás)”, lásd az F ábrát, 129. oldal.) Kapcsolja ki a felautomata szűrőtisztítást (SFC+) (lásd „Felautomata szűrőtisztítás”, lásd az I ábrát, 130. oldal).

Folyadékok felszívása

- A porszívó bekapcsolásához állítsa az (5) üzemmód-átkapcsolót a „Porszívás” jelére.

A porszívó a (35) töltési szint kijelzőkkel van felszerelve. A maximális töltési szint elérésekor a porszívó kikapcsol. Állítsa be az (5) üzemmód beállító kapcsolót a "Kikapcsolás" jelére.

Megjegyzés: Elektromosan nem vezető folyadékok (például fúró emulzió, olajok és zsírok) esetén a porszívó nem kapcsol le, amikor a tartály megtelt. A töltési szintre állandóan felügyelni kell, és a tartályt időben ki kell üríteni.

- A porszívó kikapcsolásához állítsa az (5) üzemmód-átkapcsolót a "Kikapcsolás" jelére. - Ürítse ki az (1) tartályt.

A penészképződés megelőzésére nedves elszívás után:

Vegye ki a (24) lapos redős szűrőt, és szárítsa alaposan ki. - Vegye le a porszívó (8) felső részét, nyissa fel a (34) szűrő fedelét, és mindkettőt alaposan szárítsa ki.

Félautomata szűrőtisztítás (lásd az ábrát)

Legkésőbb akkor, ha az elszívási teljesítmény már nem kielégítő, aktiválni kell a szűrőtisztítást.

A szűrőtisztítás gyakorisága a por fajtájától és mennyiségétől függ. Rendszeres alkalmazás esetén a maximális szállítási teljesítmény hosszabb ideig fennmarad.

A félautomata szűrőtisztítás (SFC+) esetén a lapos redős szűrőt a fordított irányú levegőáram megtisztítja a lerakódott portól.

Ha egy redős szűrőnek csak a felülete van elszennyeződve, az még teljes mértékben működőképes. A lapos redős szűrő kiverésével vagy átfúvásával történő tisztítására nincs szükség, és az még a szűrő megrongálódásához is vezethet.

Megjegyzés: A félautomata szűrőtisztítás gyárilag be van kapcsolva (a (18) SFC+ kapcsoló I helyzetben van).

- Az SFC+ szűrőtisztítás kiváltása

Zárja le a tenyerével a fúvóka- vagy szívótömlő-nyílást. vagy, ha a (20) SFC+ modul fel van szerelve: Nyomja le kb. 10 másodpercre a (33) kioldót.

- Az SFC+ deaktiválása

Tolja előre a (18) SFC+ kapcsolót (0 helyzet).

Az SFC+ aktiválása

Tolja hátra a (18) SFC+ kapcsolót (I helyzet).

Karbantartás és szerviz

Karbantartás és tisztítás

Húzza ki a csatlakozó dugót a dugaszolóaljzatból, mielőtt a porszívón karbantartási munkákat végez, vagy meg akarja tisztítani a porszívót, ha beállításokat végez, tartozékokat cserél, vagy a porszívót elraktározza. Ez az elővigyázatossági intézkedés meggátolja a porszívó akaratlan üzembe helyezését. Tartsa mindig tisztán a porszívót és annak szellőzőnyílásait, hogy jól és biztonságosan dolgozhasson. A porszívó karbantartásához és tisztításához viseljen egy porvédő álarcot.

Ha a csatlakozó gégecsövet ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni, hogy a biztonságra veszélyes szituáció lépjen fel.

A felhasználó által végrehajtott karbantartáshoz a porszívót szét kell szerelni, meg kell tisztítani és végre kell hajtani a karbantartási munkákat, amennyire ez végrehajtható, úgy, hogy eközben ne lépjenek fel veszélyek a karbantartó személyzet és más személyek számára. A szétszerelés előtt a porszívót az esetleges veszélyek megakadályozására meg kell tisztítani. Annak a helyiségnek, amelyben a porszívót szétszerelik, jó szellőzéssel kell rendelkeznie. A karbantartási munkák közben viseljen személyi védőfelszerelést. A karbantartás befejezése után meg kell tisztítani a karbantartási területet.

Legalább évente egyszer a gyártónak vagy erre kiképzett személynek végre kell hajtania egy portechnikai ellenőrzést, amelynek során például a szűrő megrongálódásait, a porszívó tömítettségét és vezérlő berendezés működését is el kell végezni.

ellenőrizni kell.

Az L osztályú porszívók esetén, amelyek szennyezett környezetben voltak, a porszívó külső részét és valamennyi alkatrészt meg kell tisztítani, vagy tömítőanyaggal kezelni. A karbantartási és javítási munkák során minden olyan alkatrészt, amelyet nem sikerült kielégítő mértékben megtisztítani, ártalmatlanítani kell. Az ilyen alkatrészeket nem áteresztő burkolatba helyezve az ilyen hulladék ártalmatlanítására vonatkozó előírásoknak megfelelően ártalmatlanítani kell.

Időről időre tisztítsa meg egy nedves kendővel a porszívó házát.

A lapos redős szűrő kivétele/kicserélése (lásd a J1-J2 ábrát)

A szívási teljesítmény a szűrő állapotától függ. Ezért rendszeresen tisztítsa meg a szűrőt.

Ha egy (24) lapos redős szűrő megrongálódott, azonnal cserélje ki. -Húzza meg (14) a lezárófület és nyissa ki (34) a szűrőfedele- t. -Fogja meg (24) a lapos redős szűrőt a bordáinál fogva és felfelé mutató irányban vegye ki. -Távolítsa el (24) a lapos redős szűrő kivételekor odajutott szennyezéseket és port egy nedves kendővel (34) a szűrőfedél lezárásra szolgáló széléről.

A PES és PTFE lapos redős szűrőket folyó víz alatt ki lehet öblíteni.

Tegyen be a helyére egy új vagy egy megtisztított (24) lapos redős szűrőt, és ügyeljen a biztos és helyes illeszkedésre. - Ismét zárja be a (34) szűrőfedelet (ennek hallhatóan be kell pattannia).

A tartály tisztítása

Időről időre tisztítsa ki egy a kereskedelemben szokványosan kapható, nem dörzsölő hatású tisztítószerrel a porfogó tartályt (1), és hagyja alaposan megszáradni.

A töltési szint érzékelők tisztítása (lásd K ábra)

Alkalmanként tisztítsa meg (35) a töltési szint érzékelőket.

- Nyissa ki a (9) zárakat, és vegye le a porszívó (8) felső részét.

A (35) töltési szint érzékelőket egy puha kendővel tisztítsa meg. Tegye fel a porszívó (8) felső részét, és zárja le a (9) zárakat.

Tartozékok

Tartozék száma

Papir szūrōzacskó (száraz) 2 607 432 035

Flíz szūrōzacskó (száraz) 2 607 432 037

Nedves szūrōzacskó (nedves) 2 607 432 039

Poreltávolító szák (PE) (száraz/nedves) 2 607 432 043

Tárolás és szállítás (lásd az L ábrát)

- Tekerje fel a hálózati tápvezetéket a (13) kábeltartóra. Dugja bele a tartozékokat az erre előirányzott tartókba: a (29) szívócsöveket a (15) tartóba, a (25) résszívó fejet a (16) tartóba, a (28) padlószívó fejet a (17) tartóba. - Nyissa ki az elszívó (4) tömlőtartó rugalmas szalagjait, tekerje fel a (21) elszívó tömlőt a porszívó felső része köré a (4) tartóban. Akassza ismét be a rugalmas szalagokat.

- Pattintsa rá az L-Boxx-ot a (7) felfogó egységre. A porszívó szállítása előtt vegye le róla a megtelt poreltávolító szakaszt, illetve porzsákot, vagy ürítse ki a felvett folyadékot, hogy elkerülje a sérüléseket. A porszívót csak a (6) tartófogantyúnál fogva emelje fel és szállítsa. - Állítsa le a porszívót egy száraz helyiségben, és biztosítsa be jogosulatlan használat ellen. - A (12) bolygókerék lefékezéséhez nyomja le a lábával a (11) bolygókerékféket.

Az üzemzavarok elhárítása

Ha egy üzemzavar (például szűrőtörés) lép fel, a porszívót azonnal ki kell kapcsolni. Az ismételt üzembevétel előtt az üzemzavart meg kell szüntetni.

Probléma Hibaelhárítás

A szívóturbina nem indul el. - Ellenörizze a hálózati pávvezéték, a hálózati csatlakozó dugó, aBiztosítékot, adugaszolóaljatot és a (35) tõltési szint érzékelőket.
	Állitsa a (5) üzemmod-átkapcsoló a „Start-/Stop-Automatika“ jelen áll.- Állitsa a (5) üzemmod-átkapcsoló „Porszivás“ jeléré, illeetve kapcsolja be a (3) du-gaszolóaljathoz csatlakoztatott elektromos kézsizerszámot.
A szívóturbina kikapcsol.	- Ürítse ki a (1) tartályt.
A szívóturbina a tartály kiürítese utan nem indul el.	- Kapcsolja ki a porszívó, várjon 5 masodpercet, majd az 5 masodperc eeltével is-mét kapcsolja be a porszívó.
	- Tiszítlsa meg egy kefével a (35) tõltési szint kijelzöket, valamint a (35) tõltési szint kijelzök közbenső területét.
A szívóerő csökken.	- Szúntesse meg a szívófej, a (29) szívócső, a (21) elszívóTÜmlő vagy a (24) lapos redős szürö dugulását.

	- Cserelje ki a (23) poreltávolító zsákot vagy a porzsákot.
	- Pattintsa helyesen be a (34) szūrő fedelet.
	- Tegye fel helyesen a porszívó (8) felső résztét és zárja le a (9)lezáró kapcsokat.
	- Cserelje ki a (24) laps redões szūrǒt.
Az elszívás során por lép ki	- Ellenőrizable a (24) laps redões szūrő előírásszerü beszerelését.
	- Cserelje ki a (24) laps redões szūrǒt.
A kikapcsoló automatika (nedves el-szívás) nem reagál.	- Tisztltsa meg egy kefével a (35) tõltési szint kijelzöket, valamint a (35) tõltési szint kijelzök közbenső területét.
	Az elektramosan nem vezető folyadékok vagy habképzödés esétén a kikapcsoló automatika nem működik.
	- Folyamatosan ellenőrizable a tõltési szintet.
A szūrōtisztítás nem működik.	- Tolja hátra a (18) SFC++kapcsolót (I helyzet).

Vevőszolgálat és alkalmazás tanácsadás

A vevőszolgálat a termék javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók: www.bosch-pt.com

A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékeinek javítását.

Tel.: [phone]

Fax: [phone]

[e-mail]

www.bosch-pt.hu

További szerviz-címek itt találhatók:

A porszívót, a tartozékokat és a csomagolásokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Ne dobja ki a porszívót a háztartási szemétbe!

Csak az EU-tagországok számára:

A használt villamos és elektronikus berendezésekre vonatkozó 2012/19/EU sz. Európai Irányelvnek és ennek a megfelelő országok jogharmonizációjának megfelelően a már használhatatlan porszívókat külön össze kell gyűjteni és a környe

zetvédelmi szempontból megfelelő újrafelhasználásra le kell adni.

Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg található veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére.
