Typ výrobku	Vysavač na vodu a prach
Značka	Bosch
Model	GAS 35 L SFC+ Professional
Klasifikace filtrace	L (podle IEC/EN 60335-2-69)
Jmenovitý příkon	1200 W
Kmitočet	50‑60 Hz
Hrubý objem nádoby	35 L
Čistý objem (kapaliny)	19 L
Objem pytle na prach	19 L
Maximální podtlak (vysavač)	230 hPa
Maximální průtok	129,6 m³/h (vysavač) / 266,4 m³/h (turbína)
Maximální sací výkon	1380 W
Aktivní plocha filtru	0,615 m²
Hmotnost	11,6 kg
Stupeň krytí	IPX4
Hladina hluku	70 dB(A)
Čištění filtru	Poloautomatické (SFC+)
Automatické zapnutí/vypnutí	Ano, přes připojené elektrické nářadí
Kompatibilita s L-BOXX	Ano, až 15 kg
Součástí příslušenství	Sací hadice, podlahová hubice, štěrbinová hubice, adaptér pro sání, jednorázový sáček, plochý skládaný filtr
Údržba	Pravidelně čistěte filtr, snímače hladiny, vyprazdňujte nádobu
Bezpečnost	Automatické vypnutí při maximální hladině kapaliny, ochrana IPX4

Často kladené otázky - GAS 35 L SFC+ Professional BOSCH

Jak používat poloautomatické čištění filtru (SFC+)?

Pro spuštění čištění ucpejte konec sací hadice dlaní nebo, pokud je namontován modul SFC+, stiskněte spoušť (33) dolů po dobu asi 10 sekund. Poloautomatické čištění obrátí proudění vzduchu, aby se zbavil skládaný filtr nahromaděného prachu.

Jak vysávat kapaliny tímto vysavačem?

Vyjměte jednorázový sáček, pokud je přítomen, nasaďte těsnicí lišty na podlahovou hubici a deaktivujte čištění SFC+ (přepínač do polohy 0). Vysavač se automaticky vypne při dosažení maximální hladiny. U nevodivých kapalin hlídejte hladinu ručně.

Jaká je třída filtrace a co znamená?

Vysavač má třídu filtrace L podle IEC/EN 60335-2-69, určený pro suché vysávání zdraví škodlivých prachů s mezní hodnotou expozice nad 1 mg/m³. Vyžaduje údržbu kvalifikovaným odborníkem.

Jak vyměnit pytel na prach?

Rozepněte přezky, sejměte horní část vysavače, uvolněte plný pytel z příruby, uzavřete ho lepicí páskou a zavažte uzel. Vložte nový pytel tak, aby dobře přiléhal k nádobě, pak nasaďte horní část a zajistěte přezky.

Co dělat, když se sníží sací výkon?

Zkontrolujte, zda není ucpaná hubice, trubka, hadice nebo plochý skládaný filtr. Vyměňte jednorázový sáček nebo pytel na prach, pokud je plný. Ujistěte se, že kryt filtru správně zapadl a horní část je řádně uzamčena.

Mohu použít vysavač s elektrickým nářadím?

Ano, díky elektrické zásuvce (3) s uzemněním. Připojte nářadí, nastavte volič na symbol automatické zapnutí/vypnutí. Vysavač se zapne s nářadím a vypne se 15 sekund po jeho vypnutí, aby odsál zbytky prachu.

Jak udržovat snímače hladiny?

Pravidelně čistěte snímače hladiny (35) měkkým hadříkem, aby nedošlo k poruchám. Rozepněte přezky, sejměte horní část, očistěte snímače, poté vše vraťte zpět.

Jak vysavač uložit a přepravovat?

Navinutí kabelu kolem úchytu kabelu, uložte příslušenství do jejich úchytů, naviňte sací hadici kolem horní části procházející úchytem. Pro přepravu vyprázdněte pytel nebo nádobu a přenášejte vysavač za rukojeť (6). Uložte na suchém místě.

Jaké příslušenství je k tomuto vysavači k dispozici?

K dispozici je příslušenství jako papírové nebo netkané filtrační sáčky, sáčky na kapaliny, jednorázové sáčky (PE) a antistatické hadice. Referenční čísla jsou uvedena v návodu: například papírový filtrační sáček (2 607 432 035).

Jak provádět roční údržbu?

Nejméně jednou ročně musí být provedena technická kontrola výrobcem nebo kvalifikovanou osobou. Zahrnuje kontrolu stavu filtru, těsnosti a funkce kontrolního zařízení. Při údržbě noste protiprachovou masku.

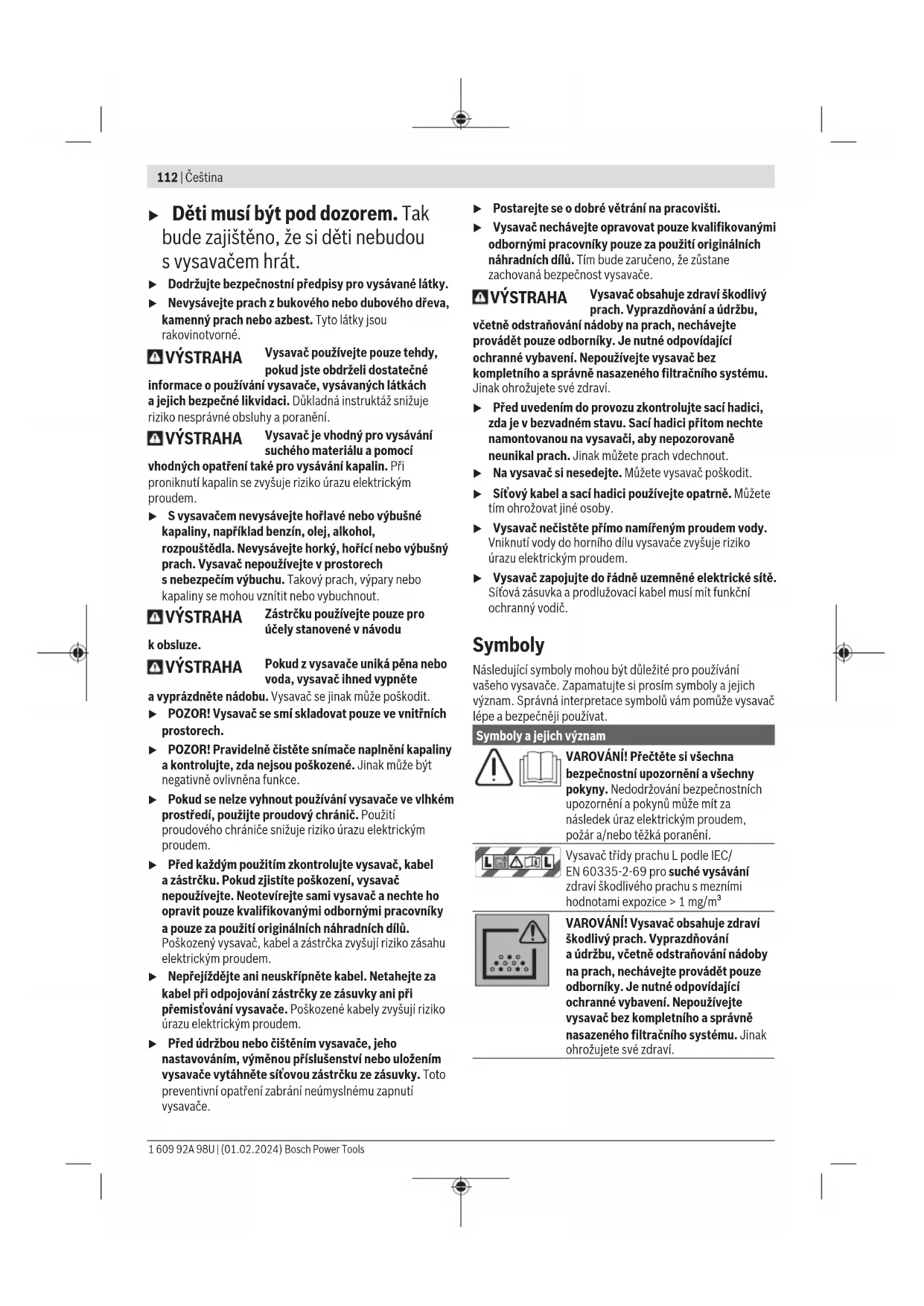

NÁVOD K OBSLUZE GAS 35 L SFC+ Professional BOSCH

Bezpečnostní upozornění pro vysavače

a/nebo těžká poranění.

Všechna bezpečnostní upozornění a pokyny si uschovejte pro budoucnost.

Tento vysavač není určen k tomu, aby ho používaly děti a osoby s omezenými fyzickými, smyslovými či duševními schopnostmi nebo nedostatečnými zkušenostmi a vědomostmi. V opačném případě hrozí nebezpečí nesprávného zacházení a poranění.

Děti musí být pod dozorem. Tak bude zajištěno, že si děti nebudou s vysavačem hrát.

Dodržujte bezpečnostní předpisy pro vysávané látky. - Nevysávejte prach z bukového nebo dubového dřeva, kamenný prach nebo azbest. Tyto látky jsou rakovinotvorné.

VÝSTRAHA Vysavač používejte pouze tehdy, dokud jste obdrželi dostatečné

informace o používání vysavače, vysávaných látkách a jejich bezpečné likvidaci. Důkladná instruktáž snižuje riziko nesprávné obsluhy a poranění.

VÝSTRAHA Vysavač je vhodný pro vysávání suchého materiálu a pomocí vhodných opatření také pro vysávání kapalin. Při proniknutí kapalin se zvyšuje riziko úrazu elektrickým proudem. S vysavačem nevysávejte hořlavé nebo výbušné kapaliny, například benzín, olej, alkohol, rozpouštědla. Nevysávejte horký, hořící nebo výbušný prach. Vysavač nepoužívejte v prostorech s nebezpečím výbuchu. Takový prach, výpary nebo kapaliny se mohou vznítit nebo vybuchnout. VÝSTRAHA Zastrčku používejte pouze pro účely stanovené v návodu

k obsluze.

VÝSTRAHA Pokud z vysavače uniká pěna nebo voda, vysavač ihned vypněte

a vyprazdněte nádobu. Vysavač se jinak může poškodit.

POZOR! Vysavač se smí skladovat pouze ve vnitřních prostorech. POZOR! Pravidelně čistěte snímače naplnění kapaliny a kontrolujte, zda nejsou poškozené. Jinak může být negativně ovlivněna funkce. Pokud se nelze vyhnout používání vysavače ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko úrazu elektrickým proudem. Před každým použitím zkontrolujte vysavač, kabel a zástrčku. Pokud zjistíte poškození, vysavač nepoužívejte. Neotevírejte sami vysavač a nechte ho opravit pouze kvalifikovanými odbornými pracovníky a pouze za použití originálních náhradních dílů. Poškozený vysavač, kabel a zástrčka zvyšují riziko zásahu elektrickým proudem. Nepřejíždějte ani neskřípněte kabel. Netahejte za kabel při odpojování zástrčky ze zásuvky ani při přemísťování vysavače. Poškozené kabely zvyšují riziko úrazu elektrickým proudem. Před údržbou nebo čištěním vysavače, jeho nastavováním, výměnou příslušenství nebo uložením vysavače vytáhněte síťovou zástrčku ze zásuvky. Toto preventivní opatření zabrání neúmyslnému zapnutí vysavače.

Postarejte se o dobré větrání na pracovišti. Vysavač nechávejte opravovat pouze kvalifikovanými odbornými pracovníky a pouze za použití originálních náhradních dílů. Tím bude zaručeno, že zůstane zachovaná bezpečnost vysavače.

VÝSTRAHA: Vysavač obsahuje zdraví škodlivý prach. Vyprazdňování a údržbu, včetně odstraňování nádoby na prach, nechávejte provádět pouze odborníky. Je nutné použít odpovídající ochranné vybavení. Nepoužívejte vysavač bez kompletního a správně nasazeného filtračního systému. Jinak ohrožujete své zdraví.

Před uvedením do provozu zkontrolujte sací hadici, zda je v bezvadném stavu. Sací hadici přitom nechte namontovanou na vysavači, aby nepozorovaně neunikal prach. Jinak můžete prach vdechnout. Na vysavač si neseďte. Můžete vysavač poškodit. Síťový kabel a sací hadici používejte opatrně. Můžete tím ohrožovat jiné osoby. Vysavač nečistěte přímo namířeným proudem vody. Vniknutí vody do horního dílu vysavače zvyšuje riziko úrazu elektrickým proudem. Vysavač zapojte do řádně uzemněné elektrické sítě. Síťová zásuvka a prodlužovací kabel musí mít funkční ochranný vodič.

Symboly

Následující symboly mohou být důležité pro používání vašeho vysavače. Zapamatujte si prosím symboly a jejich význam. Správná interpretace symbolů vám pomůže vysavač lépe a bezpečněji používat.

Symboly a jejich význam

VAROVÁNÍ! Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Vysavač třídy prachu L podle IEC/EN 60335-2-69 pro suché vysávání zdraví škodlivého prachu s mezními hodnotami expozice >1mg/m³

VAROVÁNÍ! Vysavač obsahuje zdraví škodlivý prach. Vyprazdňování a údržbu, včetně odstraňování nádoby na prach, nechávejte provádět pouze odborníky. Je nutné použít odpovídající ochranné vybavení. Nepoužívejte vysavač bez kompletního a správně nasazeného filtračního systému. Jinak ohrožujete své zdraví.

Symboly a jejich význam

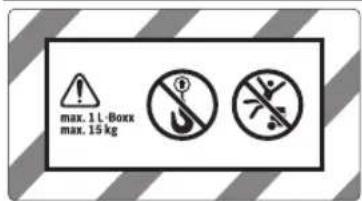

max. 1 L-Boxx, max. 15 kg

Nacvakávejte maximálně jeden L-BOXX. Hmotnost L-BOXXu včetně obsahu nesmí překročit 15 kg.

Vysavač nezavěšujte, např. za účelem přemisťování, na hák jeřábu. Vysavač nelze přemisťovat pomocí jeřábu. Hrozí nebezpečí poranění a poškození.

Na vysavač si neseďte a nestoupejte. Vysavač se může převrhnout a poškodit. Hrozí nebezpečí poranění.

Automatické zapnutí/vypnutí

Odsávání prachu, který vzniká při běžícím elektrickém nářadí. Vysavač se automaticky zapne a s časovou prodlevou zase vypne.

Vypnutí

Vysávání

Poloautomatické čištění filtru (SFC+ = Semi-Automatic Filter Cleaning Plus)

Údaj přípustného příkonu připojeného elektrického nářadí (specifický pro příslušnou zemi)

Použití v souladu s určeným účelem

Vysavač je určen k zachycování, vysávání, transportu a filtrování nehořlavého suchého prachu, nehořlavých kapalin a směsi vody a vzduchu. Vysavač je technicky vyzkoušen z hlediska prachu a odpovídá třídě prachu L. Je

vhodný pro zvýšené namáhání při profesionálním použití, např. v oblasti řemesel, průmyslu a v dílnách.

Vysavače třídy prachu L podle IEC/EN 60335-2-69 se smí používat pouze pro vysávání a odsávání zdraví škodlivého prachu s mezní hodnotou expozice >1mg / m³

Vysavač používejte jen tehdy, když dokážete plně odhadnout a bez omezení provádět všechny funkce nebo jste obdrželi příslušné pokyny.

Zásuvka se smí používat pouze při provozu v suchém prostředí.

Zobrazené součásti

Číslování zobrazených součástí se vztahuje k vyobrazení vysavače na stránkách s obrázky.

(1) Nádoba (2) Otvor pro hadici (3) Zásuvka pro elektrické nářadí (4) Držák pro sací hadici (5) Volič druhu provozu (6) Držadlo (7) Uchycení L-BOXXu (8) Horní díl vysavače (9) Uzávěr pro horní díl vysavače (10) Kolečko (11) Brzda otočného kolečka (12) Otočné kolečko (13) Uchycení kabelu (14) Uzavírací spona pro kryt filtru (15) Držák pro sací trubky (16) Držák pro štěrbinovou hubici/zahnutou hubici (17) Držák pro podlahovou hubici (18) Spínač SFC+ (19) Odsávací adaptér (20) Modul SFC+ (21) Sací hadice (22) Zahnutá hubice (23) Odpadní vak (24) Plochý skládaný filtr (celulózový) (25) Štěrbinová hubice (26) Gumová stěrka (27) Kartáčový pás (28) Podlahová hubice (29) Sací trubka (30) Uchycení pro držák sací hadice (31) Tlačítko (32) Otvor falešného vzduchu (33) Aktivace čištění filtru (34) Kryt filtru (35) Senzory naplnění

Technické údaje

Vysavač pro mokrě a suché sání GAS 35 L SFC+
Číso výrobku	3 601 JC3 0..
Jmenovitý príkon W 1 200
Frekvence Hz 50-60
Objem nádoby (brutto) I 35
Čistý objem (kapalina) I 19
Objem vaku na prachl 19
Max. podtlakA)
-Vysavač hPa 230
-Turbina hPa 254
Max. prútokA)
-Vysavač l/s	36
	m³/s 0,036
	m³/h 129,6
-Turbina l/s	74
	m³/s 0,074
	m³/h 266,4
Max. sací výkon W 1380
Plocha skládoného filtru	m² 0,615
Třída prachu	L
HmotnostB)	kg 11,6
Třída ochrany	#/I
Stupeř krytí vysavače	IPX4
Stupeř krytí sítové zástrěky, Švýcarsko	IP55

A) Připojte sací hadici o průměru 35 mm a délce 3 m. B) Hmotnost bez síťového kabelu a bez síťové zástrčky. Údaje platí pro jmenovité napětí [U] 230 V. Při odlišných napětích a u speciálních provedení pro příslušné země se mohou tyto údaje lišit. Hodnoty se mohou podle výrobku lišit a mají na ně vliv podmínky použití a prostředí. Další informace najdete na www.bosch-professional.com/wac.

Automatické zapnutí/vypnutí

Jmenovité napětí Maximální výkon Minimální výkon

230V 2200W 100W

Hodnoty hlučnosti zjištěné podle EN 60335-2-69.

Hladina akustického tlaku při použití vahového filtru A činí u tohoto vysavače typicky 70 dB(A). Nejistota K = 3 dB.

Hladina hluku může při práci překročit uvedené hodnoty.

Noste chrániče sluchu!

Celkové hodnoty vibrací a (součet vektorů tří os)

a nejistota K zjištěné podle EN 60335-2-69:

a_h < 2,5m / s²,K = 1,5m / s².

Montáž

Před údržbou nebo čištěním vysavače, jeho nastavováním, výměnou příslušenství nebo uložením vysavače vytáhněte síťovou zástrčku ze zásuvky. Toto preventivní opatření zabrání neúmyslnému zapnutí vysavače.

Montáž držáku sací hadice (viz obrázek A)

-Zasuňte držák (4) sací hadice pevně shora do určených úchytů (30) tak, aby zapadl.

Montáž sací hadice (viz obrázek B)

Nasaďte sací hadici (21) do otvoru pro hadici (2) a otočte ji po směru hodinových ručiček až na doraz.

Upozornění: Při vysávání vznikají třením prachu v sací hadici a příslušenství elektrostatické náboje, které může uživatel cítit formou elektrostatických výbojů (v závislosti na okolních vlivech a tělesné vnímavosti).

Firma Bosch všeobecně doporučuje při vysávání jemného prachu a suchého materiálu používat antistatickou sací hadici (příslušenství).

Montáž příslušenství pro vysávání

Sací hadice (21) a modul SFC+ (20) jsou vybavené zacvakávacím systémem, pomocí kterého lze připojit příslušenství pro vysávání (odsávací adaptér (19), zahnutou hubici (22)).

Montáž odsávacího adaptéru (viz obrázek C)

- Nasaďte modul SFC+ (20) na sací hadici (21) tak, aby obě tlačítka (31) sací hadice slyšitelně zaskočila. - Poté nasaďte odsávací adaptér (19) na modul SFC+ (20) tak, aby obě tlačítka (31) modulu SFC+ slyšitelně zaskočila. - Pro demontáž stiskněte tlačítka (31) dovnitř a součásti ze sebe vytáhněte.

Montáž hubic a trubek (viz obrázek D)

- Nasaďte zahnutou hubici (22) na sací hadici (21) tak, aby obě tlačítka (31) sací hadice slyšitelně zaskočila. - Poté řádně nasaďte na zahnutou hubici (22) požadované příslušenství pro vysávání (podlahovou hubici, štěrbinovou hubici, sací trubku atd.). - Pro demontáž stiskněte tlačítka (31) dovnitř a součásti ze sebe vytáhněte.

Nasazení/vyjmutí vaku pro likvidaci nečistot nebo vaku na prach (suché sání) (viz obrázky E1-E2)

Pro suché sání můžete do nádoby (1) nasadit odpadní vak (23) nebo vak na prach (příslušenství). Usnadníte si tak likvidaci prachu.

Upozornění: Při použití papírového filtračního vaku musíte, při použití vliesového filtračního vaku byste měli vypnout poloautomatické čištění filtru (SFC+) (viz „Poloautomatické čištění filtru (viz obrázek I)“, strana 116).

Nasazení odpadního vaku

Otevřete uzávěry (9) a sejměte horní díl vysavače (8). - Odpadní vak (23) vložte do nádoby (1) plnicím otvorem dopředu. - Přetáhněte plnicí otvor přes přípojovací hrdlo až k prohlubni přípojovacího hrdla. Zajistěte, aby odpadní vak (23) úplně doléhal na vnitřní stěny nádoby (1). - Zbytek odpadního vaku (23) přehněte přes okraj nádoby (1). - Nasaďte horní díl vysavače (8) a uzavřete závěry (9).

Vyjmutí a uzavření odpadního vaku

• Otevřete uzávěry (9) a sejměte horní díl vysavače (8).
• Plný odpadní vak (23) stáhnete z připojovacího hrdla směrem dozadu. Vyjmete odpadní vak (23) opatrně z nádoby (1) tak, abyste ho nepoškodili. Dbejte přitom na to, aby odpadní vak nezavadil o připojovací hrdlo nebo jiné ostré předměty. Stáhněte krycí pásek nálepky a odpadní vak zalepte. Poté odpadní vak (23) zavažte pod plnicím otvorem staženým krycím páskem nálepky.

Výměna/nasazení vaku na prach (příslušenství)

• Otevřete uzávěry (9) a sejměte horní díl vysavače (8).
• Plný vak na prach stáhnete z připojovacího hrdla směrem dozadu. Otvor vaku na prach uzavřete překlopením víčka. Vyjmete uzavřený vak na prach z nádoby (1).
• Nasaďte nový vak na prach na připojovací hrdlo vysavače. Zajistěte, aby vak na prach v celé délce doléhal k vinité stěně nádoby (1).
• Nasaďte horní díl vysavače (8) a uzavřete uzávěry (9).

Nasazení gumové stěrky (mokré sání) (viz obrázek F)

Upozornění: Požadavky na stupeň propustnosti (třída prachu L) byly potvrzeny pouze pro suché sání. - Pomocí vhodného nástroje sejměte kartáčový pás (27) z podlahové hubice (28). - Nasaďte do podlahové hubice (28) gumové stěrky (26). Upozornění: Strukturovaná strana gumových stěrek musí směřovat nahoru.

Nacvaknutí L-BOXXu (viz obrázek G)

Pro přípravu vysavače k prostorově úspornému uložení sacího příslušenství a/nebo elektronářadí můžete na horní díl vysavače nacvaknout L-BOXX. - Přicvakněte L-BOXX na uchycení (7). Nepřenášejte vysavač za držadlo nacvaknutého L-BOXXu. Vysavač je na držadlo L-BOXXu příliš těžký. Hrozí nebezpečí poranění a poškození.

Provoz

Před údržbou nebo čištěním vysavače, jeho nastavováním, výměnou příslušenství nebo uložením vysavače vytáhněte síťovou zástrčku ze zásuvky. Toto preventivní opatření zabrání neúmyslnému zapnutí vysavače.

Uvedení do provozu

Dbejte na správné síťové napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku vysavače. Informujte se o platných předpisech/zákonech ohledně zacházení se zdraví škodlivým prachem ve vaší zemi.

Vysavač se smí používat pro vysávání a odsávání následujících materiálů: - Prach s mezní hodnotou expozice >1mg / m³ Vysavač se zásadně nesmí používat v prostředích s nebezpečím výbuchu. Aby byl zajištěn optimální sací výkon, musíte vždy celou sací hadici (21) sejmout z horního dílu vysavače (8).

Suché sání

Odsávání prachu, který vzniká u běžícího elektrického nářadí (viz obrázek H)

Pokud se výstupní vzduch vrací zpátky do místnosti, musí se v místnosti zajistit dostatečná míra výměny vzduchu. Dodržujte příslušné národní předpisy. Ve vysavači je integrovaná zásuvka s ochranným kontaktem (3). Zde můžete připojit externí elektrické nářadí. Dodržujte maximální přípustný příkon připojeného elektrického nářadí. - Namontujte odsávací adaptér (19) (viz „Montáž odsávacího adaptéru (viz obrázek C)“, Strana 114). - Nasaďte odsávací adaptér (19) na odsávací hrdlo elektrického nářadí.

Upozornění: Při práci s elektrickým nářadím, u něhož se do sací hadice přivádí malé množství vzduchu (např. kmitací pily, brusky), musí být otevřen otvor falešného vzduchu (32) na odsávacím adaptéru (19). Jen tak může poloautomatické čištění filtru (SFC+) správně pracovat. Za tímto účelem otočte kroužek nad otvorem falešného vzduchu (32) tak, aby vznikl maximální otvor.

- Pro aktivaci automatického zapnutí/vypnutí vysavače nastavte volič druhu provozu (5) na symbol "automatické zapnutí/vypnutí".

116 | Čeština

- Pro zapnutí vysavače zapněte elektrické nářadí, které je zapojené do zásuvky (3). Vysavač se automaticky zapne. - Pro ukončení odsávání vypněte elektrické nářadí. Funkce doběhu u automatického zapnutí/vypnutí běží ještě dalších 15 sekund, aby se ze sací hadice odsál zbytek prachu. - Pro vypnutí vysavače nastavte volič druhu provozu (5) na symbol "vypnutí".

Mokré sání

S vysavačem nevysávejte hořlavé nebo výbušné kapaliny, například benzín, olej, alkohol, rozpouštědla. Nevysávejte horký, hořící nebo výbušný prach. Vysavač nepoužívejte v prostorech s nebezpečím výbuchu. Takový prach, výpary nebo kapaliny se mohou vznítit nebo vybuchnout. Vysavač se nesmí použít jako čerpadlo vody. Vysavač je určený pro nasávání vzduchu a směsi vody. Upozornění: Požadavky na stupeň propustnosti (třída prachu L) byly potvrzeny pouze pro suché sání.

Pracovní kroky před mokrým sáním

V případě potřeby vyjměte odpadní vak (23) nebo vak na prach. Upozornění: Pro jednodušší likvidaci při vysávání směsi vody a pevných látek používejte filtrační vak na mokré sání (příslušenství), který oddělí kapaliny od pevných látek. - Nasaďte do podlahové hubice (28) gumovou stěrku (26). (viz „Nasazení gumové stěrky (mokré sání) (viz obrázek F), Strana 115) - Vypněte poloautomatické čištění filtru (SFC+) (viz „Poloautomatické čištění filtru (viz obrázek I)“, Strana 116)

Vysávání kapalin

- Pro zapnutí vysavače nastavte volič druhu provozu (5) na symbol vysávání.

Vysavač je vybavený senzory naplnění (35). Je-li dosaženo maximální výšky naplnění, vysavač se vypne. Nastavte volič druhu provozu (5) na symbol „vypnutí".

Upozornění: Při vysávání nedivých kapalin (například emulze pro vrtání, oleje a tuky) se vysavač při plné nádobě nevypne. Naplnění se musí neustále kontrolovat a nádobu včas vyprázdnit.

- Pro vypnutí vysavače nastavte volič druhu provozu (5) na symbol „vypnutí". - Vyprázdněte nádobu (1).

Pro zabránění tvorby plísně po mokrém sání: Vyjměte plochý skládaný filtr (24) a nechte ho řádně vyschnout. - Sejměte horní díl vysavače (8), otevřete kryt filtru (34) a obojí nechte důkladně vyschnout.

Poloautomatické čištění filtru (viz obrázek I)

Nejpozději v okamžiku, kdy už nestačí sací výkon, se musí uvést do činnosti čištění filtru.

Četnost čištění filtru je závislá na druhu prachu a jeho množství. Při pravidelném používání zůstává déle zachovaný maximální čerpací výkon.

Při poloautomatickém čištění filtru (SFC+) se lamely plochého skládaného filtru otáčením proudu vzduchu vyčistí od usazeného prachu.

Povrchově znečištěný skládaný filtr je plně funkční. Manuální čištění plochého skládaného filtru vyklepáváním nebo vyfoukáváním není nutné, a dokonce může filtr poškodit.

Upozornění: Poloautomatické čištění filtru je z výroby aktivované (spínač SFC+ (18) v poloze I).

• Spuštění čištění filtru SFC+

Uzavřete dlaní otvor hubice nebo sací hadice.

Nebo při namontovaném modulu SFC+ (20):

Podržte cca 10 sekund stisknutý spínač (33) směrem dolů.

• Deaktivace SFC+

Posuňte spínač SFC+ (18) dopředu (poloha 0).

Aktivace SFC+

Posuňte spínač SFC+ (18) dozadu (poloha I).

Údržba a servis

Údržba a čištění

Před údržbou nebo čištěním vysavače, jeho nastavováním, výměnou příslušenství nebo uložením vysavače vytáhněte síťovou zástrčku ze zásuvky. Toto preventivní opatření zabrání neúmyslnému zapnutí vysavače. Udržujte vysavač a větrací otvory čisté, abyste pracovali dobře a bezpečně.

Při údržbě a čištění vysavače noste respirátor.

Je-li nutná výměna přívodního kabelu, nechte ji provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch, abyste zabránili ohrožení bezpečnosti. Pro údržbu prováděnou uživatelem se musí vysavač demontovat, vyčistit a provést jeho údržba, pokud je to možné, aniž by přitom vzniklo nebezpečí pro personál údržby a další osoby. Aby se předešlo případným rizikům, měl by se vysavač před demontáží vyčistit. Místnost, kde se bude vysavač demontovat, by měla být dobře větraná. Během údržby noste ochranné vybavení. Po údržbě by mělo následovat vyčištění prostoru, ve kterém se údržba prováděla.

Minimálně jednou ročně provede odbornou technickou kontrolu výrobce nebo poučená osoba, např. na poškození filtru, těsnost vysavače a funkci kontrolního vybavení. U vysavačů třídy L, které se nacházely ve znečištěném prostředí, by se měla vyčistit vnější strana a všechny součásti zařízení nebo je opatřit těsnicími prostředky. Při provádění údržby a oprav se musí všechny znečištěné díly, které nelze uspokojivě vyčistit, zlikvidovat. Takové díly se musejí zlikvidovat v nepropustných sáčcích v souladu s platnými předpisy pro likvidaci takového odpadu.

Vyjmutí/výměna plochého skládaného filtru (viz obrázky J1-J2)

Sací výkon závisí na stavu filtru. Proto filtr pravidelně čistěte.

Poškozený plochý skládaný filtr (24) ihned vyměňte.

Zatáhněte za uzavírací sponu (14) a otevřete kryt filtru (34).

Uchopte plochý skládaný filtr (24) za výstupky a vyjměte ho směrem nahoru. -Vlhkým hadrem odstraňte z okraje krytu filtru (34) prach a nečistoty, které se na něj dostanou při vyjímání plochého skládaného filtru (24). Ploché skládané filtry PES a PTFE lze propláchnout pod tekoucí vodou. - Nasaďte nový, resp. vyčištěný plochý skládaný filtr (24) a dbejte přitom na jeho bezpečné a správné usazení. -Znovu zavřete kryt filtru (34) (musí slyšitelně zaskočit).

Čištění nádoby

Nádobu (1) občas umyjte běžným neabrazivním mycím prostředkem a nechte ji uschnout.

Čištění senzorů naplnění (viz obrázek K)

Občas vyčistěte senzory naplnění (35).

• Otevřete uzávěry (9) a sejměte horní díl vysavače (8). Senzory naplnění (35) čistěte měkkým hadrem.
• Nasaďte horní díl vysavače (8) a uzavřete uzávěry (9).

Příslušenství

Číslo příslušenství

Papírový filtrační vak (suché sání) 2607432035

Číslo příslušenství

Vliesovy filtracni vak (suche sani) 2 607 432 037
Filtracni vak na mokre sani (mokre sani)	2 607 432 039
Odpadni vak (PE) (suche/mokre sani)	2 607 432 043

Uskladnění a přeprava (viz obrázek L)

• Síťový kabel naviňte na držák kabelu (13). Nasaďte příslušenství do určených držáků: sací trubky (29) do držáku (15), štěrbinovou hubici (25) do držáku (16), podlahovou hubici (28) do držáku (17).
• Otevřete elastické pásky držáku sací hadice (4) a sací hadici (21) vložte do držáku (4) okolo horního dílu vysavače. Znovu zahákněte elastické pásky.
• Přicvakněte L-BOXX náčiní (7).
• Před přemísťováním vysavače vyjměte plný odpadní vak, resp. plný vak na prach nebo vylijte vysáté kapaliny, abyste zabránili poranění zad. Vysavač přenášejte vždy jen za držadlo (6). Vysavač skladujte v suchém prostoru a zajistěte ho proti neoprávněnému použití. Pro zabrzdění otočných koleček (12) sešlápněte brzdu (11).

Odstranění poruch

V případě poruchy (např. prasknutí filtru) je třeba vysavač okamžitě vypnout. Před novým uvedením do provozu musí být porucha odstraněna.

Problém Odstranění

Motor vysavače se nerozběhne. - Zkontrolujte sǐtový kabel, sītovou zástrčku, pojistku, zásuvku a senzory naplěnéni (35).
	Volič druhu provozu (5) je nastavený na „automaticité zapnutí/ypnutú“. - Nastavte volč druhu provozu (5) na symbol „sání“, resp. zapněte elektrónářadi zapojené do zásuvky (3).
Motor vysavače se vypne.	- Vyprázděte námobu (1).
Motor vysavače se po vyprázděnéni námody nerozběhne.	- Vysavač vypněte a počejte 5 sekund, po 5 sekundách ho znovu zapněte. - Senzory naplěnéni (35) a prostor mezi senzory naplěnéni (35) yčistěte kartáčem.
Klesá sací sila.	- Odstraťte upcání v sací hubici, sací trubce (29), sací hadici (21) nebo plochém skládoném filtru (24). - Vyměnte opadník (23) nebo vak na prach. - Správně zacvaknéte kryt filtru (34). - Nasadte správně horní dil vysavače (8) a zavřete uzávěry (9). - Vyměnte plochy skládoný filtr (24).
Při vysávní uníká prach.	- Zkontrolujte, zda je správně nasazený plochy skládoný filtr (24). - Vyměnte plochy skládoný filtr (24).
Nefunguje automaticité vypnutí (mokró sání).	- Senzory naplěnéí (35) a prostor mezi senzory naplěnéí (35) yčistěte kartáčem. U elektricky nevodivych kapalin nebo pri tvorbě pěny automatické vypnutí nefunguje. - Neustálé kontrolujte naplěnéí.
Nefunguje Čišťnéí filtru.	- Posuţne spínač SFC+ (18) dozadu (polohá l).

Zákaznická služba a poradenství ohledně použití

Zákaznická služba zodpoví vaše dotazy k opravám a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy i informace o náhradních dílech naleznete na:

www.bosch-pt.com

V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.

V případě všech otázek a objednávek náhradních dílů bezpodmínečně uveďte 10místné věcné číslo podle typového štítku výrobku.

Česká republika

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si můžete objednat opravu vašeho stroje nebo náhradní díly online.

Vysavač nevyhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a její realizace v národních zákonech se již nepoužitelné vysavače musí shromažďovat odděleně od ostatního odpadu a odevzdat k ekologické recyklaci.

Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.

Slovenština

Vysavač používajte len vtedy, keď ste získali dostatok informácií.

DÔLEŽITÉ UPOZORNENIE! Vysávač sa smie uskladňovať len v interiéroch. DÔLEŽITÉ UPOZORNENIE! Senzory hladiny kvapalín pravidelne vyčistite a skontrolujte, či nie je poškodený. Inak sa môže nepriaznivo ovplyvniť funkčnosť. Ak sa nedá vyhnúť použitiu ručného elektrického náradia vo vlhkom prostredí, použite prúdový chránič. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu elektrickým prúdom. Pred každým použitím skontrolujte vysávač, kábel a zástrčku. Ak zistíte poškodenie, vysávač nepoužívajte. Vysávač sami neotvárajte, opravy zverte len kvalifikovanému odbornému personálu a len s použitím originálnych náhradných dielov.

Vysávač obsahuje prach ohrozujúci zdravie. Vyprázdňovanie a údržbu

zdraviu škodlivého prachu s hraničnou hodnotou expozície >1mg / m³

Celková hmotnosť L-BOXXu nesmie prekročiť 15 kg.

Vysávač nevešajte, napr. pri preprave, na hák žeriava. Vysávač sa nesmie prepravovať žeriavom. Hrozí riziko poranenia a poškodenia.

Vysávač nepoužívajte na sedenie, ako bŕzd alebo stúpadlo. Vysávač sa môže prevrátiť a poškodiť. Hrozí riziko poranenia.

Automatika start/stop

Vysávače triedy prachu L podľa IEC/EN 60335-2-69 sa smú používať len na vysávanie a odsávanie zdraviu škodlivého prachu s hraničnou hodnotou expozície >1mg / m³.

Hodnoty sa môžu líšiť podľa výrobkov a závisia od podmienok použitia a prostredia. Ďalšie informácie na adrese www.bosch-professional.com/wac.

Automatické spustenie/zastavenie

Menovité napätie Maximálny výkon Minimálny výkon

230V 2200W 100W

Hladina akustického tlaku vysávača pri použití vakového filtra A je typicky 70 dB(A). Neistota K = 3 dB. Úroveň hluku pri práci môže prekročiť uvedené hodnoty. Noste prostriedky na ochranu sluchu!

Celkové hodnoty vibrácií a_h (súčet vektorov v troch smeroch) a neistota K zistená podľa EN 60335-2-69: a_h < 2,5m / s²,K = 1,5m / s² .

Montáž

Vytiahnite zástrčku zo zásuvky, prv než budete vysávač čistiť alebo vykonávať jeho údržbu, vykonávať nastavenia zariadenia, meniť časti príslušenstva alebo prv než vysávač odložíte. Toto preventívne opatrenie zabráni neúmyselnému spusteniu vysávača.

Pred prenášaním vysávača na priestorovo úsporné odloženie príslušenstva vysávača a/alebo elektrického náradia môžete L-BOXX pripojiť na hornú časť vysávača.

• Pripevnite L-BOXX na uchytenia (7).

Otáčajte prstenec nad otvorom na falošný vzduch (32), kým nevznikne maximálny otvor.

• Na aktivovanie automatiky START/stop vysávača nastavte prepínač druhov prevádzky (5) na symbol „Automatika START/stop".

①

1+

• Aby ste vysávač uviedli do prevádzky, zapnite do zásuvky (3) pripojené elektrické náradie. Vysávač sa automaticky spustí. Elektrické náradie vypnite, keď chcete vysávanie ukončiť.

Funkcia dobehu pre automatiku start/stop beží 15 sekúnd, aby sa zvýšený prach odsal zo sacej hadice.

• Na vypnutie vysávača nastavte prepínač druhov prevádzky (5) na symbol „Vypnutie".

Vysávanie namokro

V případě potřeby odstraňte odpadové vrecko (23) nebo vrecko na prach.

Nevyhazujte vysavač do běžného odpadu z domácnosti!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a podle její transpozice do národního práva se musí již nepoužívané vysavače sbírat odděleně a předat k recyklaci v souladu s ochranou životního prostředí.

Při nesprávné likvidaci mohou mít stará elektrická a elektronická zařízení kvůli možné přítomnosti nebezpečných látek škodlivý vliv na životní prostředí a lidské zdraví.
