Producttype	Water- en stofzuiger
Merk	Bosch
Model	GAS 35 L SFC+ Professional
Filterklasse	L (conform IEC/EN 60335-2-69)
Nominaal opgenomen vermogen	1200 W
Frequentie	50-60 Hz
Brutoninhoud van de tank	35 L
Netto inhoud (vloeistoffen)	19 L
Volume stofzak	19 L
Maximale onderdruk (stofzuiger)	230 hPa
Maximaal debiet	129,6 m³/h (stofzuiger) / 266,4 m³/h (turbine)
Maximaal zuigvermogen	1380 W
Actief filteroppervlak	0,615 m²
Gewicht	11,6 kg
Beschermingsgraad	IPX4
Geluidsniveau	70 dB(A)
Filterreiniging	Semi-automatisch (SFC+)
Automatische start/stop	Ja, via aangesloten elektrisch gereedschap
L-BOXX-compatibiliteit	Ja, tot 15 kg
Inbegrepen accessoires	Zuigslang, vloermondstuk, rechte spleetmondstuk, zuigadapter, wegwerpzak, plooifilter plat
Onderhoud	Reinig regelmatig het filter, de niveausensoren, leeg de tank
Veiligheid	Automatische uitschakeling bij max. vloeistofniveau, bescherming IPX4

Veelgestelde vragen - GAS 35 L SFC+ Professional BOSCH

Hoe gebruik ik de semi-automatische filterreiniging (SFC+)?

Om een reiniging te starten, blokkeer het uiteinde van de zuigslang met de handpalm of, als de SFC+-module is gemonteerd, druk de ontgrendelingshendel (33) ongeveer 10 seconden omlaag. De semi-automatische reiniging keert de luchtstroom om om het plooifilter van opgehoopt stof te ontdoen.

Hoe zuig ik vloeistoffen met deze stofzuiger?

Verwijder de wegwerpzak indien aanwezig, plaats de afdichtingslippen op het vloermondstuk en schakel de SFC+-reiniging uit (schakelaar in stand 0). De stofzuiger stopt automatisch wanneer het maximale niveau is bereikt. Voor niet-geleidende vloeistoffen, controleer het niveau handmatig.

Wat is de filterklasse en wat betekent deze?

De stofzuiger is van filterklasse L volgens IEC/EN 60335-2-69, ontworpen voor het droogzuigen van gezondheidsgevaarlijk stof met een blootstellingsgrenswaarde boven 1 mg/m³. Het vereist onderhoud door een gekwalificeerde professional.

Hoe vervang ik de stofzak?

Maak de sluitingen los, verwijder het bovenste deel van de stofzuiger, haal de volle zak van de flens, sluit deze met de plakstrip en maak een knoop. Plaats een nieuwe zak en zorg ervoor dat deze goed in de tank past, plaats daarna het bovenste deel terug en vergrendel de sluitingen.

Wat te doen als het zuigvermogen afneemt?

Controleer of het mondstuk, de buis, de slang of het platte plooifilter verstopt zijn. Vervang de wegwerpzak of de stofzak als deze vol is. Zorg ervoor dat het filterdeksel goed is vastgeklikt en het bovenste deel goed is vergrendeld.

Kan ik de stofzuiger gebruiken met een elektrisch gereedschap?

Ja, dankzij het stopcontact (3) met aardcontact. Sluit het gereedschap aan, zet de keuzeschakelaar op het symbool voor automatische start/stop. De stofzuiger start met het gereedschap en stopt 15 seconden na het uitschakelen om stofresten op te zuigen.

Hoe onderhoud ik de niveausensoren?

Reinig regelmatig de niveausensoren (35) met een zachte doek om storingen te voorkomen. Maak de sluitingen los, verwijder het bovenste deel, reinig de sensoren, en zet alles weer terug.

Hoe berg ik de stofzuiger op en transporteer ik hem?

Wikkel het snoer rond de snoerhaker, berg de accessoires op in hun bevestigingen, wikkel de zuigslang rond het bovenste deel door de bevestiging. Voor transport, leeg de zak of de tank en draag de stofzuiger aan het handvat (6). Berg het op in een droge ruimte.

Welke accessoires zijn beschikbaar voor deze stofzuiger?

Accessoires zoals filterzakken van papier of non-woven, zakken voor vloeistoffen, wegwerpzakken (PE), en antistatische slangen zijn beschikbaar. De referenties staan in de handleiding: bijvoorbeeld de papieren filterzak (2 607 432 035).

Hoe voer ik een jaarlijks onderhoud uit?

Een technische inspectie moet minstens eenmaal per jaar worden uitgevoerd door de fabrikant of een gekwalificeerd persoon. Dit omvat het controleren van de staat van het filter, de dichtheid en de werking van het controlesysteem. Draag een stofmasker tijdens onderhoudswerkzaamheden.

GEBRUIKSAANWIJZING GAS 35 L SFC+ Professional BOSCH

Oorspronkelijke gebruiksaanwijzing

de Originalbetriebsanleitung

sv Bruksanvisning i original

no Original driftsinstruks

Akguceraisetpheat

e flowstruor oowy

Original kullanım talimatı

pl Instrukcja oryginalna

Eeepnipwckp

Pawodnawodna pOitie

hu Eredeti használati utasítás

nOpHHHbHO pykoBOcBO 10 3Kmnyatau ukOpHHaHbHaIcTpyKln3 EICNNYATAU kkllananyafackaybFib TYHYSKBC3 ro Instruetior Hg CHDHAHAHA HCTDWKUN mK04HAAHOYFCTD93.0507A srOriginalinauputstvozara rad sllzimraawrodla hr Original ne upute 2a rad et Alugarane kasutisuhend Instrukcijasoriginalvalada

Deutsch .Seite 9

English Page 16

Francais.. Page 24

Spaans. Pagina 32

Portugees. Pagina 39

Italiaans. Pagina 47

Nederlands. Pagina 54

Deens. Pagina 61

Zweeds. Pagina 68

Noors. Pagina 75

Fins. Pagina 81

Grieks. Pagina 88

Turks. Pagina 96

Pools. Pagina 104

Tsjechisch. Pagina 111

Slowaaks. Pagina 118

Hongaars. Pagina 125

Russisch. Pagina 132

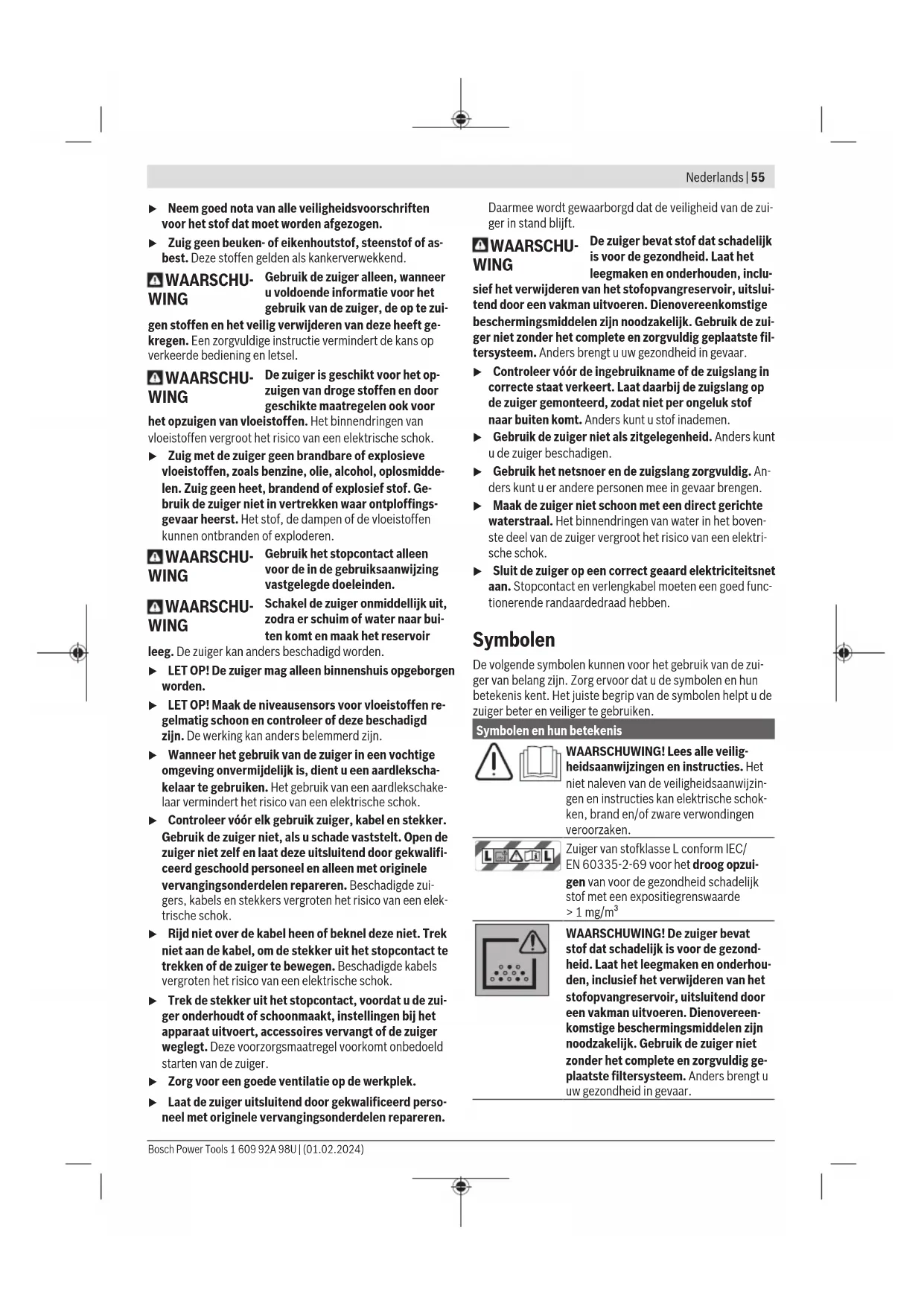

Veiligheidsaanwijzingen voor zuigers

Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen

veroorzaken.

Bewaar alle veiligheidsaanwijzingen en instructies voor toekomstig gebruik.

Deze zuiger is niet bestemd voor gebruik door kinderen en personen met beperkte fysieke, sensorische of geestelijke capaciteiten of gebrekkige ervaring en kennis. Anders bestaat er gevaar voor fout bediening en verwondingen.

Houd toezicht op kinderen. Hierdoor wordt gegarandeerd dat kinderen niet met de zuiger spelen.

Neem goed nota van alle veiligheidsvoorschriften voor het stof dat moet worden afgezogen. Zuig geen beuken- of eikenhoutstof, steenstof of asbest. Deze stoffen gelden als kankerverwekkend.

WAARSCHUWING

Gebruik de zuiger alleen wanneer u voldoende informatie hebt over het gebruik van de zuiger, de op te zuigen stoffen en het veilig verwijderen van deze. Een zorgvuldige instructie vermindert de kans op verkeerde bediening en letsel.

Een zorgvuldige instructie vermindert de kans op verkeerde bediening en letsel.

WAARSCHUWING

De zuiger is geschikt voor het opzuigen van droge stoffen en door geschikte maatregelen ook voor

het opzuigen van vloeistoffen. Het binnendringen van vloeistoffen vergroot het risico van een elektrische schok.

Zuig met de zuiger geen brandbare of explosieve vloeistoffen, zoals benzine, olie, alcohol, oplosmiddelen. Zuig geen heet, brandend of explosief stof. Gebruik de zuiger niet in vertrekken waar ontploffingsgevaar heerst. Het stof, de dampen of de vloeistoffen kunnen ontbranden of exploderen.

WAARSCHUWING

Gebruik het stopcontact alleen voor de in de gebruiksaanwijzing vastgelegde doeleinden.

WAARSCHUWING

Schakel de zuiger onmiddellijk uit, zodra er schuim of water naar buiten komt en maak het reservoir

leeg. De zuiger kan anders beschadigd worden.

LET OP! De zuiger mag alleen binnenshuis opgeborgen worden. LET OP! Maak de niveausensors voor vloeistoffen regelmatig schoon en controleer deze op beschadigingen. De werking kan anders belemmerd worden. Wanneer het gebruik van de zuiger in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok. Controleer voor elk gebruik zuiger, kabel en stekker. Gebruik de zuiger niet, als u schade vaststelt. Open de zuiger niet zelf en laat deze uitsluitend door gekwalificeerd geschoold personeel en alleen met originele vervangingsonderdelen repareren. Beschadigde zuigers, kabels en stekkers vergroten het risico van een elektrische schok. Rijd niet over de kabel heen of beknel deze niet. Trek niet aan de kabel om de stekker uit het stopcontact te trekken of de zuiger te bewegen. Beschadigde kabels vergroten het risico van een elektrische schok. Trek de stekker uit het stopcontact voordat u de zuiger onderhoudt of schoonmaakt, instellingen bij het apparaat uitvoert, accessoires verwisselt of de zuiger weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van de zuiger. Zorg voor een goede ventilatie op de werkplek. Laat de zuiger uitsluitend door gekwalificeerd personeel met originele vervangingsonderdelen repareren.

Daarmee wordt gewaarborgd dat de veiligheid van de zuiger in stand blijft.

WAARSCHUWING

De zuiger bevat stof dat schadelijk is voor de gezondheid. Laat het leegmaken en onderhoud, inclu

sief het verwijderen van het stofopvangreservoir, uitsluitend door een vakman uitvoeren. Dienovereenkomstige beschermingsmiddelen zijn noodzakelijk. Gebruik de zuiger niet zonder het complete en zorgvuldig geplaatste filtersysteem. Anders brengt u uw gezondheid in gevaar.

Controleer voor de ingebruikname of de zuigslang in correcte staat verkeert. Laat de zuigslang op de zuiger gemonteerd, zodat niet per ongeluk stof naar buiten komt. Anders kunt u stof inademen. Gebruik de zuiger niet als zitgelegenheid. Anders kunt u de zuiger beschadigen. Gebruik het netsnoer en de zuigslang zorgvuldig. Anders kunt u er andere personen mee in gevaar brengen. Maak de zuiger niet schoon met een direct gerichte waterstraal. Het binnendringen van water in het bovenste deel van de zuiger vergroot het risico van een elektrische schok. Sluit de zuiger op een correct geaard elektriciteitsnet aan. Stopcontact en verlengkabel moeten een goed functionerende randaardedraad hebben.

Symbolen

De volgende symbolen kunnen voor het gebruik van de zuiger van belang zijn. Zorg ervoor dat u de symbolen en hun betekenis kent. Het juiste begrip van de symbolen helpt u de zuiger beter en veiliger te gebruiken.

Symbolen en hun betekenis

WAARSCHUWING! Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

Zuiger van stofklasse L conform IEC/EN 60335-2-69 voor het droog opzuigen van voor de gezondheid schadelijk stof met een expositiegrenswaarde > 1 mg/m³

WAARSCHUWING! De zuiger bevat stof dat schadelijk is voor de gezondheid. Laat het leegmaken en onderhouden, inclusief het verwijderen van het stofopvangreservoir, uitsluitend door een vakman uitvoeren. Dienovereenkomstige beschermingsmiddelen zijn noodzakelijk. Gebruik de zuiger niet zonder het complete en zorgvuldig geplaatste filtersysteem. Anders brengt u uw gezondheid in gevaar.

Symbolen en hun betekenis

max. 1 L-Boxx max. 15 kg

Klik er maximaal een L-Boxx op. Het gewicht van de L-Boxx plus inhoud mag niet meer bedragen dan 15 kg.

Hang de zuiger, bijv. voor het transporteren, niet aan een kraanhaak. De zuiger is niet kraanhaak. Er bestaat gevaar voor verwondingen en schade.

Gebruik de zuiger niet als zitplaats, ladder of opstapje. De zuiger kan omvallen en worden beschadigd. Er bestaat verwondingsgevaar.

1+

Automatische start/stop-functie

Vrijkomend stof van lopende elektrische gereedschappen afzuigen. De zuiger schakelt automatisch in en met vertraging weer uit.

Uitschakelen

Zuigen

Opzuigen van stofafzettingen

SFC+

SFC+

Semiautomatische filterreiniging (SFC+ = Semi-Automatic Filter Cleaning Plus)

Vermelding van het toegestane aansluitvermogen van het aangesloten elektrisch gereedschap (landspecifiek)

Beschrijving van productwerking

Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

De zuiger is bestemd voor het opnemen, opzuigen, transporteren en afscheiden van niet-brandbaar droog stof, niet-brandbare vloeistoffen en een water-lucht-mengsel. De zui

ger is stoftechnisch gekeurd en behoort tot stofklasse L. Deze is geschikt voor de verhoogde belastingen bij industrieel gebruik, bijv. in ambacht, industrie en werkplaatsen.

Zuigers van stofklasse L volgens IEC/EN 60335-2-69 mogen uitsluitend worden gebruikt voor het opzuigen en afzuigen van voor de gezondheid schadelijk stof met een expositiegrenswaarde > 1 mg/m³

Gebruik de zuiger alleen wanneer u alle functies volledig kunt inschatten en zonder beperkingen kunt gebruiken of daarvoor bestemde instructies heeft ontvangen.

De contactdoos mag uitsluitend in een droge omgeving worden gebruikt.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeeldingen van de zuiger op de pagina's met afbeeldingen.

(1) Reservoir (2) Slangopname (3) Stopcontact voor elektrisch gereedschap (4) Houder voor zuigslang (5) Moduskeuzeschakelaar (6) Draaggreep (7) L-BOXX-opname (8) Bovenstuk van zuiger (9) Sluiting voor bovenstuk van zuiger (10) Loopwiel (11) Zwenkwielrem (12) Zwenkwiel (13) Kabelhouder (14) Sluitlip van filterafdekking (15) Houder voor zuigbuizen (16) Houder voor spleetzuigmond/gebogen zuigmond (17) Houder voor vloerzuigmond (18) SFC+ schakelaar (19) Afzuigadapter (20) SFC+ module (21) Zuigslang (22) Gebogen zuigmond (23) Afvalzak (24) Plooifilter (cellulose) (25) Spleetzuigmond (26) Rubber rand (27) Borstelstrip (28) Vloerzuigmond (29) Zuigbuis (30) Opname voor zuigslanghouder (31) Drukknop (32) Valse-luchtopening (33) Activeringstoets filterreiniging

(34) Filterafdekking

Alleszuiger GAS 35 L SFC+
Productnummer	3601 JC3 0..
Nominaal opgenomen vermogen W 1.200
Frequentie Hz 50-60
Inhoud reservoir (bruto) I 35
Nettovolume (vloeistof) I 19
Stofzakinhoud I 19
Max. onderdukA
- Zuiger hPa 230
- Turbine hPa 254
Max. debietA
- Zuiger I/s	36
	m3/s 0,036
	m3/h 129,6
- Turbine I/s	74
	m3/s 0,074
	m3/h 266,4
Max. zuigcapaciteit W 1380
Oppervlakte ploofilter	m20,615
Stofklasse	L
GewichtB)	kg 11,6
Isolatieklasse	#/I
Beschemklasse zuiger	IPX4
Beschemklasse netstekker	IP55
Zwütserland

A) gemeten met een zuigslang van 35 mm en 3 m lengte

B) Gewicht zonder netsnoer en zonder netstekker

De gegevens gelden voor een nominale spanning [U] van 230 V. Bij afwijkende spanningen en in landspecifieke uitvoeringen kunnen deze gegevens variëren.

Waarden kunnen afhankelijk van product variëren en zijn onderhevig aan toepassings- en omgevingsvoorwaarden. Meer informatie vindt u op www.bosch-professional.com/wac.

Vermelding van het toegestane aansluitvermogen van het aangesloten elektrisch gereedschap.

Bij andere landspecifieke modellen kunnen deze waarden afwijken. Let op de gegevens op de contactdoos van de stofzuiger.

Informatie over geluid en trillingen

Geluidsemissiewaarden bepaald volgens EN 60335-2-69.

Het A-gewogen geluidsdrukniveau van de zuiger bedraagt typisch 70 dB(A). Onzekerheid K = 3 dB. Het geluidsniveau

bij het werken kan de aangegeven waarden overschrijden.

Draag gehoorbescherming!

Totale trillingswaarden a_n (vectorsom van drie richtingen) en onzekerheid K bepaald conform EN 60335-2-69: a_n < 2,5 m/s², K = 1,5 m/s²

Montage

Trek de stekker uit het stopcontact, voordat u de zuiger onderhoudt of schoonmaakt, instellingen bij het apparaat uitvoert, accessoires verwisselt of de zuiger weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van de zuiger.

Houder voor zuigslang monteren (zie afbeelding A)

• Schuif de houder (4) voor de zuigslang stevig van bovenaf in de daarvoor bestemde opnamen (30) tot deze vastklikken.

Zuigslang monteren (zie afbeelding B)

Plaats de zuigslang (21) op de slangopname (2) en draai deze rechtsom tot aan de aanslag.

Aanwijzing: Bij het zuigen ontstaat door de wrijving van het stof in de zuigslang en -accessoires een elektrostatische oplading die de gebruiker in de vorm van statische ontlading kan voelen (afhankelijk van invloeden van buitenaf en lichamelijke gesteldheid).

Bosch raadt aan altijd een antistatische zuigslang (accessoire) te gebruiken bij het zuigen van fijnstof en droge materialen.

Zuigaccessoires monteren

De zuigslang (21) en de SFC++-module (20) zijn uitgerust met een clipsysteem waarmee zuigaccessoires (afzuigadapter (19), gebogen zuigmond (22)) aangesloten kunnen worden.

Afzuigadapter monteren (zie afbeelding C)

• Steek de SFC++-module (20) op de zuigslang (21) tot de beide drukknoppen (31) van de zuigslang hoorbaar vastklikken.
• Steek daarna de afzuigadapter (19) op de SFC++-module (20) tot de beide drukknoppen (31) van de SFC++-module hoorbaar vastklikken.

Voor het demonteren drukt u de drukknoppen (31) naar binnen en trekt u de onderdelen uit elkaar.

Zuigmonden en buizen monteren (zie afbeelding D)

• Steek de gebogen zuigmond (22) op de zuigslang (21) tot de beide drukknoppen (31) van de zuigslang hoorbaar vastklikken.
• Steek daarna het gewenste zuigaccessoire (vloerzuigmond, spleetzuigmond, zuigbuis, enz.) stevig op de gebogen zuigmond (22). Voor demonteren drukt u de drukknoppen (31) in en trekt u de onderdelen uit elkaar.

Afvalzak of stofzak plaatsen/verwijderen (droog zuigen) (zie afbeeldingen E1-E2)

Voor het droog zuigen kunt u een afvalzak (23) of een stofzak (accessoire) in het reservoir (1) plaatsen. Daardoor wordt het afvoeren van het stof gemakkelijker.

Aanwijzing: Bij het gebruik van een papieren filterzak moet u de semiautomatische filterreiniging (SFC+) uitschakelen, bij het gebruik van een vliesfilterzak zou u dat moeten doen (zie "Semiautomatische filterreiniging (zie afbeelding I)", Pagina 59).

Afvalzak plaatsen

• Open de sluitingen (9) en pak het bovenstuk van de zuiger (8) af. Leg de afvalzak (23) met de vulopening naar voren in het reservoir (1). Trek de vulopening over de aansluitflens tot in de verlaging van de aansluitflens. Zorg ervoor dat de afvalzak (23) helemaal tegen de binnenwanden van het reservoir (1) ligt. Sla de rest van de afvalzak (23) over de rand van het reservoir (1). Breng het bovenstuk van de zuiger (8) aan en sluit de sluitingen (9).

Afvalzak verwijderen en afsluiten

• Open de sluitingen (9) en pak het bovenstuk van de zuiger (8) af. Trek de volle afvalzak (23) naar achteren toe van de aansluitflens af. Pak de afvalzak (23) voorzichtig, zonder deze te beschadigen, uit het reservoir (1).

Let er daarbij op dat de afvalzak niet langs de aansluitflens of andere scherpe voorwerpen schuurt.

Trek de afdekstrip van de plakstrook af en plak de afvalzak dicht.

Daarna bindt u de afvalzak (23) onder de vulopening dicht met de eraf getrokken afdekstrip.

Stofzak vervangen/plaatsen (accessoire)

• Open de sluitingen (9) en pak het bovenstuk van de zuiger (8) af. Trek de volle stofzak naar achteren van de aansluitflens af. Sluit de opening van de stofzak door het deksel om te klappen. Verwijder de afgesloten stofzak uit het reservoir (1).
• Schuif de nieuwe stofzak over de aansluitflens van de zuiger. Zorg ervoor dat de stofzak over de volle lengte tegen de binnenwand van het reservoir (1) ligt. Breng het bovenstuk van de zuiger (8) aan en sluit de sluitingen (9).

Rubber rand plaatsen (nat zuigen) (zie afbeelding F)

Aanwijzing: De bepaalde doorlatingsgraad (stofklasse L) geldt alleen voor het droog zuigen.

• Verwijder de borstelstrips (27) met een geschikt gereedschap uit de vloerzuigmond (28).
• Plaats de rubber randen (26) in de vloerzuigmond (28).

Aanwijzing: De gestructureerde zijde van de rubber randen moet naar buiten wijzen.

L-Boxx erop klikken (zie afbeelding G)

Voor het transport van de zuiger en voor plaatsbesparend opbergen van zuigeraccessoires en/of elektrisch gereedschap kunt u een L-Boxx op het boenstuk van de zuiger klikken.

Klik de L-Boxx op de opnamen (7).

Draag de zuiger niet aan de draaggreep van de erop geklikte L-Boxx. De zuiger is te zwaar voor de draaggreep van de L-Boxx. Er bestaat gevaar voor verwondingen en schade.

Gebruik

Trek de stekker uit het stopcontact voordat u de zuiger onderhoudt of schoonmaakt, instellingen bij het apparaat uitvoert, accessoires verrangt of de zuiger weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van de zuiger.

Ingebruikname

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van de zuiger. Stel u op de hoogte van de in uw land geldende regels en wetten ten aanzien van de omgang met stof dat gevaarlijk voor de gezondheid is.

De zuiger mag worden toegepast voor het zuigen van de volgende materialen:

• stof met een expositiegrenswaarde >1mg / m³

De zuiger mag nooit worden gebruikt in vertrekken waar ontploffingsgevaar heerst.

Voor het waarborgen van een optimale zuigcapaciteit moet u de zuigslang (21) altijd helemaal van het bovenstuk van de zuiger (8) afrollen.

Droog zuigen

Opzuigen van stofafzettingen

- Voor het inschakelen van de zuiger zet u de moduskeuzeschakelaar (5) op het symbool "Zuigen". - Voor het uitschakelen van de zuiger zet u de moduskeuzeschakelaar (5) op het symbool "Uitschakelen".

Vrijkomend stof van lopende elektrische gereedschappen afzuigen (zie afbeelding H)

Wanneer de afvoerlucht aan de ruimte worden teruggeleid, moet de luchtverversing van de ruimte voldoende zijn. Neem de in uw land geldende voorschriften in acht.

In de zuiger is een stopcontact met randaarde (3) geïntegreerd. Daar kunt u een extern elektrisch gereedschap aan sluiten. Let op het maximaal toegestane aansluitvermogen van het aangesloten elektrische gereedschap.

- Monteer de afzuigadapter (19) (zie "Afzuigadapter monteren" (zie afbeelding C), pagina 57). - Steek de afzuigadapter (19) in de afzuigaansluiting van het elektrische gereedschap.

Aanwijzing: Bij het werken met elektrische gereedschappen waarvan de luchttoevoer in de zuigslang gering is (bijv. decoupeerzagen, schuurmachines, enz.), moet de valse-luchtopening (32) van de afzuigadapter (19) worden geopend. Alleen daardoor kan de semiautomatische filterreiniging (SFC+) probleemloos werken. Draai hiervoor de ring over de valse-luchtopening (32) tot een maximale opening ontstaat.

- Voor de ingebruikname van de automatische start/stop-functie van de zuiger zet u de moduskeuzeschakelaar (5) op het symbool "Automatische start/stop".

- Voor de ingebruikname van de zuiger schakelt u het op het stopcontact (3) aangesloten elektrisch gereedschap in. De zuiger start automatisch. - Schakel het elektrische gereedschap uit om het afzuigen te beëindigen. De nalooptijd van de automatische start/stop-functie bedraagt maximaal 15 seconden om stofresten uit de zuigslang af te zuigen. Zet voor het uitschakelen van de zuiger de moduskeuzeschakelaar (5) op het symbool "Uitschakelen".

Nat zuigen

Zuig met de zuiger geen brandbare of explosieve vloeistoffen, zoals benzine, olie, alcohol, oplosmiddelen. Zuig geen heet, brandend of explosief stof. Gebruik de zuiger niet in vertrekken waar ontploffingsgevaar heerst. Het stof, de dampen of de vloeistoffen kunnen ontbranden of exploderen. De zuiger mag niet worden gebruikt als waterpomp. De zuiger is bedoeld voor het opzuigen van een mengsel van lucht en water.

Aanwijzing: De bepaalde doorlatingsgraad (stofklasse L) geldt alleen voor het droog zuigen.

Werkstappen voor het nat zuigen

• Verwijder indien nodig de afvalzak (23) of de stofzak. Aanwijzing: Gebruik bij het zuigen van mengsels van water en vaste stoffen voor het gemakkelijker afvoeren ervan een natfilterzak (accessoire) die de vloeistof van de vaste stoffen scheidt.
• Plaats de rubber rand (26) in de vloerzuigmond (28). (zie „Rubber rand plaatsen (nat zuigen) (zie afbeelding F)“, Pagina 58)
• Schakel de semiautomatische filterreiniging (SFC+) uit (zie „Semiautomatische filterreiniging (zie afbeelding I)”, Pagina 59)

Opzuigen van vloeistoffen

Voor het inschakelen van de zuiger zet u de moduskeuzeschakelaar (5) op het symbool „Zuigen". De zuiger is uitgerust met vulhoogtesensoren (35). Als de maximale vulhoogte bereikt is, wordt de zuiger uitgeschakeld. Zet de moduskeuzeschakelaar (5) op het symbool „Uitschakelen".

Aanwijzing: Bij het opzuigen van niet geleidende vloeistoffen (bijvoorbeeld booremulsie, oliën en vetten) wordt de zuiger bij een vol reservoir niet uitgeschakeld. De vulhoogte moet voortdurend gecontroleerd en het reservoir tijdig leeggemaakt worden.

Voor het uitschakelen van de zuiger zet u de moduskeuzeschakelaar (5) op het symbool „Uitschakelen". - Maak het reservoir (1) leeg. Ter voorkoming van schimmelvorming na het nat zuigen: - Neem de platte plooifilter (24) eruit en laat deze goed drogen. - Pak het bovenstuk van de zuiger (8) af, open de filterafdekking (34) en laat beide goed drogen.

Semiautomatische filterreiniging (zie afbeelding I)

Uiterlijk wanneer de zuigcapaciteit onvoldoende is, moet de filterreiniging worden bediend.

Hoe vaak u de filter reinigt, is afhankelijk van het soort stof en de hoeveelheid stof. Bij regelmatig gebruik blijft de maximale zuigcapaciteit langer in stand.

Bij de semiautomatische filterreiniging (SFC+) worden door een omkering van de luchtstroom het afgezette stof van de lamellen van de platte plooifilter verwijderd.

Een oppervlakkig vervuilde platte plooifilter functioneert nog volledig. Handmatig reinigen van de platte plooifilter door uitkloppen of uitblazen is niet nodig en kan de filter zelfs beschadigen.

Aanwijzing: De semiautomatische filterreiniging is in de fabriek geactiveerd (SFC+-schakelaar (18) in stand I).

- SFC+-filterreiniging activeren

Sluit met de handpalm de zuigmond- of zuigslangopening af. Of bij gemonteerde SFC+-module (20): Druk de activeringstoets (33) ca. 10 seconden omlaag.

- SFC+ deactiveren

Schuif de SFC+-schakelaar (18) naar voren (stand 0).

- SFC+ activeren

Schuif de SFC+-schakelaar (18) naar achteren.

Onderhoud en service

Onderhoud en reiniging

Trek de stekker uit het stopcontact voordat u de zuiger onderhoudt of schoonmaakt, instelt, of bij het

apparaat uitvoert, accessoires vervangt of de zuiger opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van de zuiger.

Houd de zuiger en de ventilatieopeningen schoon om goed en veilig te werken. Draag bij onderhoud en reiniging van de zuiger een stofmasker.

Wanneer een vervanging van de aansluitkabel noodzakelijk is, dan moet dit door Bosch of een geautoriseerde klantenservice voor elektrische gereedschappen van Bosch worden uitgevoerd om veiligheidsrisico's te vermijden.

Voor onderhoud door de gebruiker moet de zuiger gedemonteerd, gereinigd en onderhouden worden, voor zover dat zonder gevaar voor onderhoudspersoneel en andere personen mogelijk is. Vóór de demontage moet de zuiger gereinigd worden om eventuele gevaren te voorkomen. De ruimte waarin de zuiger gedemonteerd wordt, dient goed geventileerd te worden. Draag tijdens het onderhoud persoonlijke beschermingsmiddelen. Na het onderhoud moet de onderhoudsomgeving worden gereinigd.

Minstens eenmaal per jaar moet door de fabrikant of door een geïnstrueerd persoon een stoftechnische controle worden uitgevoerd, bijvoorbeeld op beschadigingen van de filter, de dichtheid van de zuiger en de werking van de controlevoorziening.

Bij zuigers van klasse L die zich in een vuile omgeving bevonden, moeten de buitenzijde en alle machinedelen worden gereinigd of met afdichtmiddelen worden behandeld. Wanneer onderhouds- en reparatiewerkzaamheden worden uitgevoerd, dienen alle verontreinigde delen die niet naar tevredenheid kunnen worden gereinigd, te worden afgevoerd. Deze delen moeten in ondoorlaatbare zakken worden afgevoerd in overeenstemming met de geldende bepalingen voor het afvoeren van dit afval.

• Reinig de behuizing van de zuiger af en toe met een vochtige doek.

Platte plooifilter verwijderen/vervangen (zie afbeeldingen J1-J2)

De zuigcapaciteit is afhankelijk van de filtertoestand. Reinig daarom de filter regelmatig.

Vervang een beschadigde platte plooifilter (24) direct. Trek aan de sluitlip (14) en open de filterafdekking (34). - Pak de platte plooifilter (24) bij de tussenstukken vast en neem deze hier naar boven toe weg. - Verwijder stof en vuil die bij het verwijderen van de platte plooifilter (24) vrijkomen, met een vochtige doek van de sluitrand van de filterafdekking (34).

Platte plooifilters van PES en PTFE kunnen onder stromend water worden uitgespoeld.

• Plaats een nieuwe of de gereinigde platte plooifilter (24) en let er daarbij op dat deze goed en stevig vastzit. - Sluit de filterafdekking (34) weer (moet hoorbaar vastklikken).

Reservoir reinigen

Veeg het reservoir (1) van tijd tot tijd schoon met een gangbaar, niet schurend reinigingsmiddel en laat dit drogen.

Vulhoogtesensoren reinigen (zie afbeelding K)

Maak af en toe de vulhoogtesensoren (35) schoon.

- Open de sluitingen (9) en pak het bovenstuk van de zuiger (8) af. - Reinig de vulhoogtesensoren (35) met een zachte doek. - Plaats het zuigerbovenstuk (8) en de sluitingen (9) sluiten.

Accessoires

Accessoirenummer

Papieren filterzak (droog) 2607 432 035

Vliesfilterzak (droog) 2607432037

Natfilterzak (nat) 2607432039

Afvalzak (PE) (droog/nat) 2607432043

Opslag en transport (zie afbeelding L)

-Wikkel het netsnoer om de kabelhouser (13). - Steek de accessoires in de daarvoor bestemde houders: zuigbuizen (29) in de houders (15), spleetzuigmond (25) in de houder (16), vloerzuigmond (28) in de houder (17). - Open de elastische banden van de zuigslanghouser (4) en leg de zuigslang (21) rond het bovenstuk van de zuiger in de houser (4). Hang de elastische banden weer in. -Klik de L-Boxx op de opnamen (7). - Verwijder een volle afvalzak of een volle stofzak of schud opgenomen vloeistoffen weg voor het transport van de zuiger om rugletsel te vermijden.

Draag de zuiger alleen aan de draaggreep (6).

-Zet de zuiger in een droge ruimte en beveilig deze tegen gebruik door onbevoegden. Duw voor het vastzetten van de zwenkwielen (12) de zwenkwielrem (11) omlaag.

Verhelpen van storingen

Als er een storing (bijv. filterbreuk) optreedt, dan moet de zuiger onmiddellijk uitgeschakeld worden. Vóór hernieuwde ingebruikname moet de storing verholpen worden.

Probleem Oplossing

Zuigturbine start niet. - Controleer netsnoer, netstekker, zekering, stopcontact en vulhoogtesensoren (35).

Moduskeuzeschakelaar (5) staat op „Automatische start/stop".

Probleem Oplossing

	-Zet de moduskeuzeschakelaar (5) op het symbol „Zuigen“ of schakel het op hetstopcontact (3) aangesloten elektrisch gereedschap in.
Zuigturbine schakeltuit.	-Maak het reservoir (1) leeg.
Zuigturbine start nicht meer na hetleegmaken van het reservoir.	-Schakel de zuigeruit en wacht 5 seconden, schakel deze na 5 seconden weein.
	-Reinig de vulhoogtesensoren (35) en de:tussenruimte van de vulhoogtesensoren(35) met een borstel.
Zuigkracht onvoldoende.	-Verwijder verstoppenenuit zuigmond, zuigbuis (29), zuigslang (21) of platteplooifilter (24).
	-Vervang afvalzak (23) of stofzak.
	-Klik de filterafdekking (34) correct vast.
	-Breng het bovenstuk van de zuiger (8) correct aan en sluit de sluitingen (9).
	-Vervang de platte plooifilter (24).
Stoflekkage bij het zuigen	-Controleer de correcte inbouw van de platte plooifilter (24).
	-Vervang de platte plooifilter (24).
Automatische uitschakeling (nat zui-gen) sprekt Niet aan.	-Reinig de vulhoogtesensoren (35) en de:tussenruimte van de vulhoogtesensoren(35) met een borstel.
	Bij elektrisch Niet geleidende vloeistoffen of bij schuimvorming werkt de automatische uitschakeling Niet.- Controleer voortdurend het vulniveau.
Filterreiniging werknt Niet.	-Schuif de SFC+-schakelaar (18) maar afterward (stand I).

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Meer serviceadressen vindt u onder:

Zuiger, accessoires en verpakkingen dienen op een voor het milieu verantwoorde wijze te worden gerecycled.

Voer de zuiger niet met het huisvuil af!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU betreffende elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikba

re zuigers apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten vanwege de mogelijke aanwezigheid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.

Dansk

Aspirator universal GAS 35 L SFC+
Clasa de protectie /I	⊕
Tip de protectie aspirator IPX4
Tip de protectie fiţă de rețea	IP55
Elvetia
