BRUKSANVISNING Zoo'o ProAnimal BSGL5ZOO2 BOSCH

kommisjonsforordning (EU) nr. 665/2013 av 3. mai

Spara bruksanvisningen. Se till så att bruksanvisningen

medföljer dammsugaren vid ägarbyte.

Apparaten är bara avsedd att användas i privata hushåll

och hemmiljö. Skåpet är avsett att användas på en nivå

upp till högst 2000 meter över havet. Dammsugaren är

bara avsedd för användning enligt anvisningarna i bruks-

Undvik person- och sakskador, använd inte

för att dammsuga av människor och djur.

för att dammsuga av:

- hälsofarliga, vassa, heta eller glödande ämnen.

- fuktiga eller flytande ämnen.

- lättantändliga eller explosiva ämnen och gaser.

- aska, sot från kakelugnar och pannor.

- tonerdamm från skrivare och kopiatorer.

Reservdelar, tillbehör, dammsugar-påsar

Våra reservdelar, tillbehör och extratillbehör är

originaldelar precis som dammsugarpåsarna avsedda för

att passa våra dammsugares egenskaper och krav. Vi

rekommenderar alltså att du bara använder reservdelar,

tillbehör och extratillbehör samt dammsugarpåsar som är

original. Det ger dammsugaren lång livslängd och konstant

hög rengöringskapacitet.

Ej avsedd användning av sämre reservdelar,

tillbehör/extratillbehör och dammsugarpåsar som

inte passar kan ge dammsugaren skador som vår

garanti bara täcker om du använt rätt produkter.

Säkerhetsanvisningar

Dammsugaren motsvarar nuva-

rande tekniknivå och uppfyller

gällande säkerhetsföreskrifter.

Barn under 8 år och personer

med begränsad fysisk, senso-

risk eller mental färdighet

eller som saknar erfarenhet

eller kunskaper får bara

använda enheten under över-

inseende av någon eller om

de får lära sig hur man16

använder enheten säkert och

vilka risker som finns.

Låt inte barn leka med enhe-

Barn får bara göra rengöring

och skötsel under uppsikt.

Plastpåsar och plastfolie ska

hållas utom räckhåll för barn.

=> Kvävningsrisk föreligger!

Anslut och använd bara dammsugaren enligt

Dammsug aldrig utan dammsugarpåse resp. -behållare,

motorskydds- och utblåsfilter.

=> Dammsugaren kan skadas!

Dammsug aldrig med munstycke eller rör i närheten av

Dammsuger du trappor, så ska enheten alltid stå

nedanför användaren.

Använd inte sladden för att bära/transportera

Är sladden till enheten skadad, så är det bara

tillverkaren, service eller behörig elektriker som får byta

ut den, allt för att undvika skador.

Dra ut sladden helt om du ska dammsuga längre än 30

Dra i kontakten, inte i sladden, när du tar ur

elanslutningen till dammsugaren.

Dra inte sladden över vassa kanter och se till så att den

inte blir fastklämd.

Se till så att kontakten inte slår emot personer,

kroppsdelar, husdjur eller föremål vid automatiskt

sladdindrag. => Styr sladden med kontakten.

Slå alltid av och dra ur kontakten före arbeten på

Använd inte dammsugaren om den är trasig. Dra ut

kontakten ur uttaget om dammsugaren är trasig.

Det är bara auktoriserad serviceverkstad som får göra

reparationer och byta reservdelar på dammsugaren, allt

för att undvika risker i användningen.

Skydda dammsugaren från påverkan av väder, fukt och

Använd aldrig brännbara eller alkoholhaltiga ämnen på

filtren (dammsugarpåse, motorskydds-, utblåsfilter

Dammsugaren är inte avsedd för användning på

=> Uppsugning av byggmaterial kan skada enheten.

Slå av enheten och dra ur kontakten när du inte

Gör uttjänta enheter obrukbara direkt, släng dem

sedan i återvinningen.

Går säkringen när du startar dammsugaren, kan det

bero på att du har andra elprodukter med hög effekt

anslutna samtidigt till samma avsäkring (propp).

Ställ in enheten på lägsta effektläget innan du slår på

och öka sedan effekt, så går inte säkringen.

Förpackningen skyddar dammsugaren från skador vid

transporten. Förpackningen är gjord av miljövänliga

material och går att återvinna. Släng

förpackningsmaterial du inte längre behöver i

Uttjänta enheter innehåller ofta värdefulla material.

Lämna därför in din uttjänta dammsugare till din

återförsäljare resp. släng den i återvinningen.

Information om återvinning får du hos din återförsäljare

Kassering av filter och dammpåse

Filter och dammpåse är tillverkade i miljövänliga

material. Om de inte innehåller några förbjudna ämnen

kan de kastas i hushållssoporna.

Anmärkningar till energideklarationen

Dammsugaren är en universaldammsugare med

Använd det ställbara universalmunstycket, så fuppnår

du deklarerad energieffektivitet och klass avseende

rengöringsprestanda på mattor. Använd det

medföljande munstycket för hårda golv, så uppnår du

deklarerad energieffektivitet och klass avseende

rengöringsprestanda på hårda golv med fogar och

Beräkningarna är baserade på kommissionens

delegerade förordning (EU) nr 665/2013 från 3 maj

2013 som kompletterar direktiv 2010/30/EU.

Metoderna som saknar utförlig beskrivning i

anvisningen är baserade på standard EN 60312-

*Eftersom motorns livslängdstest sker med tom

dammbehållare, så ökar livslängden vid halvfull

dammbehållare med 10%.17

(en ontgrendelingshuls)*

på en ny filterpakning.

Tack för att du har valt en dammsugare ur GL50-serien

I den här bruksanvisningen går vi igenom flera olika GL50-

modeller. Det kan hända att vissa finesser och funktioner

inte finns på just din modell. Använd endast

originaltillbehör från Bosch, som är speciellt framtagna

för den här dammsugaren och ger bästa möjliga

Veckla ut bildsidorna!

Beskrivning av produkten

1 Ställbart golvmunstycke med frigöringshylsa*

2 Specialmunstycke för hårda golv med frigöringshylsa*

3 Teleskoprör med skjutmanschett

(och frigöringshylsa)*

6 Indikator för byte av dammsugarpåse*

(motsvarande ett av de båda alternativen)*

15 Motorskyddsfilter, tvättbart*

17 Förvaringshjälp (på dammsugarens undersida)

19 Lock till dammbehållare

20 Turbomunstycke ”Animal”*

21 Djurhårsmunstycke*

Reservdelar och specialtillbehör

A Reservfilterförpackning

Vi rekommenderar att du använder originaldammsu-

garpåsar av typ PowerProtect (BBZ41FGALL), så att

maskinen kan ge optimal effektnivå.

- 4 dammsugarpåsar med stängning

- 1 mikrohygienfilter

Bytte utblåsningsfilter

beroende på utförande64

beroende på utförande

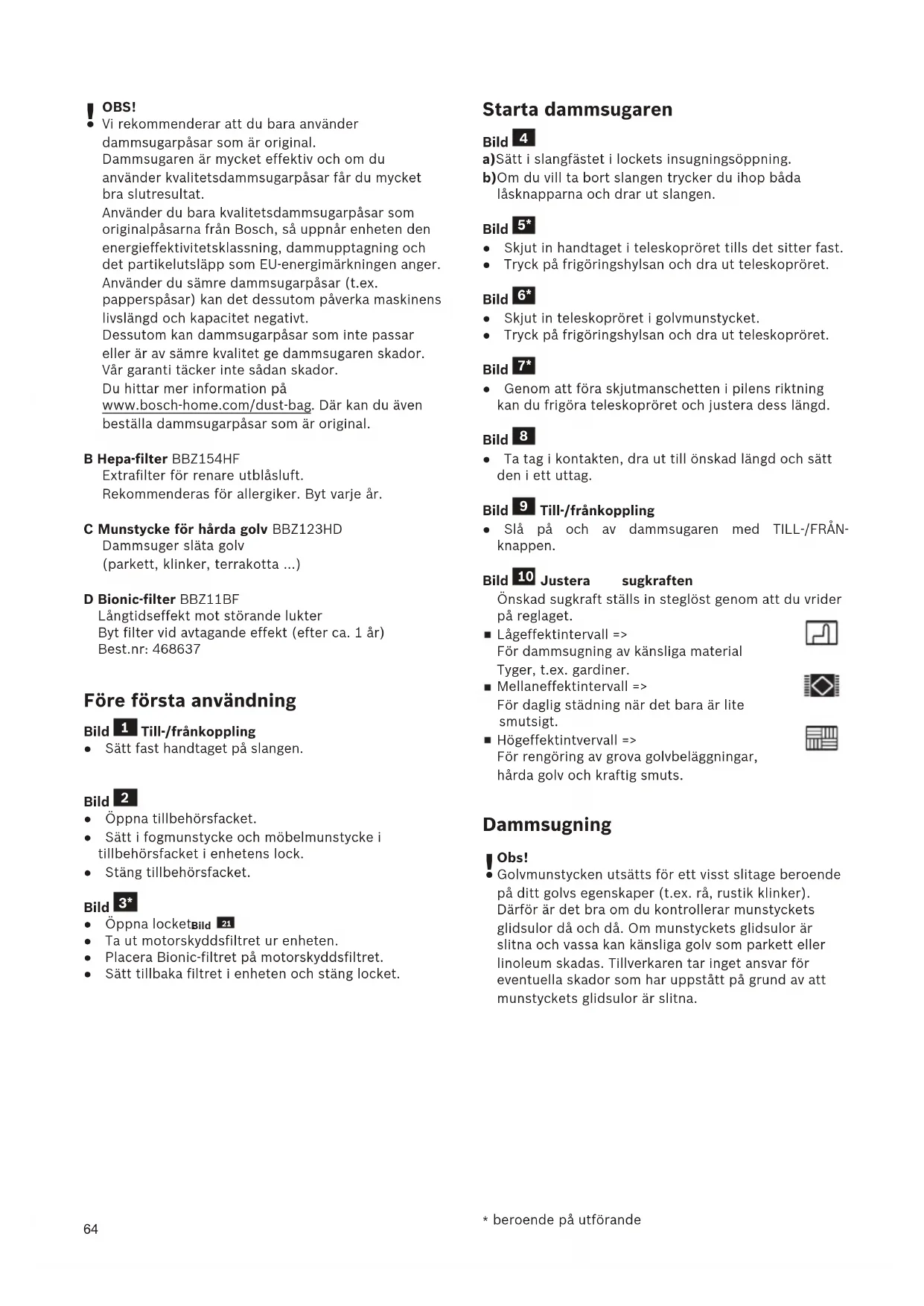

Vi rekommenderar att du bara använder

dammsugarpåsar som är original.

Dammsugaren är mycket effektiv och om du

använder kvalitetsdammsugarpåsar får du mycket

Använder du bara kvalitetsdammsugarpåsar som

originalpåsarna från Bosch, så uppnår enheten den

energieffektivitetsklassning, dammupptagning och

det partikelutsläpp som EU-energimärkningen anger.

Använder du sämre dammsugarpåsar (t.ex.

papperspåsar) kan det dessutom påverka maskinens

livslängd och kapacitet negativt.

Dessutom kan dammsugarpåsar som inte passar

eller är av sämre kvalitet ge dammsugaren skador.

Vår garanti täcker inte sådan skador.

Du hittar mer information på

www.bosch-home.com/dust-bag

beställa dammsugarpåsar som är original.

B Hepa-filter BBZ154HF Extrafilter för renare utblåsluft.

Rekommenderas för allergiker. Byt varje år.

C Munstycke för hårda golv BBZ123HD Dammsuger släta golv

(parkett, klinker, terrakotta …)

D Bionic-filter BBZ11BF Långtidseffekt mot störande lukter

Byt filter vid avtagande effekt (efter ca. 1 år)

Före första användning

Bild Till-/frånkoppling

● Sätt fast handtaget på slangen.

● Öppna tillbehörsfacket.

● Sätt i fogmunstycke och möbelmunstycke i

● Ta ut motorskyddsfiltret ur enheten.

● Placera Bionic-filtret på motorskyddsfiltret.

● Sätt tillbaka filtret i enheten och stäng locket.

a)Sätt i slangfästet i lockets insugningsöppning.

b)Om du vill ta bort slangen trycker du ihop båda

låsknapparna och drar ut slangen.

● Skjut in handtaget i teleskopröret tills det sitter fast.

● Tryck på frigöringshylsan och dra ut teleskopröret.

● Skjut in teleskopröret i golvmunstycket.

● Tryck på frigöringshylsan och dra ut teleskopröret.

● Genom att föra skjutmanschetten i pilens riktning

kan du frigöra teleskopröret och justera dess längd.

● Ta tag i kontakten, dra ut till önskad längd och sätt

Bild Till-/frånkoppling

● Slå på och av dammsugaren med TILL-/FRÅN-

Bild Justera sugkraften

Önskad sugkraft ställs in steglöst genom att du vrider

Lågeffektintervall =>

För dammsugning av känsliga material

Tyger, t.ex. gardiner.

Mellaneffektintervall =>

För daglig städning när det bara är lite

Högeffektintvervall =>

För rengöring av grova golvbeläggningar,

hårda golv och kraftig smuts.

Golvmunstycken utsätts för ett visst slitage beroende

på ditt golvs egenskaper (t.ex. rå, rustik klinker).

Därför är det bra om du kontrollerar munstyckets

glidsulor då och då. Om munstyckets glidsulor är

slitna och vassa kan känsliga golv som parkett eller

linoleum skadas. Tillverkaren tar inget ansvar för

eventuella skador som har uppstått på grund av att

munstyckets glidsulor är slitna.

Inställning av golvmunstycke:

mattor och heltäckande mattor =>

● Ta ut fogmunstycket resp. möbelmunstycket från

tillbehörsfacket i enhetens lock.

Bild Dammsuga med extra tillbehör:

Sätt önskat munstycke på röret eller handtaget:

a)Fogmunstycke för dammsugning i fogar och hörn etc.

b)Möbelmunstycke för dammsugning av möbeldynor,

c)Munstycke för hårda golv

Dammsuger hårda golvbeläggningar

(kakel, parkett osv.)

● För in teleskopröret i munstycket för hårda golv.

● Tryck på frigöringshylsan och dra ut teleskopröret.

Bild Proffsigt möbelmunstycke

● För intensiv rengöring av mjuka möbler (placera på

handtaget resp. röret, allt efter behov).

● Rengör möbelmunstycket genom att suga rent det

● Stoppa tillbaka fog- och möbelmunstyckena i

tillbehörsfacket i enhetens lock efter användning.

● Vid kortare pauser kan du använda parkeringsstödet

på sidan av enheten.

● När du har stängt av enheten, skjut in

golvmunstycket i fästet på enhetens baksida.

När du ska passera exempelvis trappor o.dyl. kan du

● Dra till i sladden och släpp (sladden rullas upp

● För förvaring/transport av enheten kan du använda

stödet på undersidan.

● Ställ enheten upprätt. Skjut in haken på

golvmunstycket i spåret på dammsugarens

Obs! Stäng alltid av enheten vid byte av filter!

Byte av dammsugarpåse

● Lyser hela filterindikeringen på locket när du lyfter

upp munstycket från golvet på maxeffekt, så är det

dags att byta dammsugarpåse även om den inte är

full. I det här fallet är det innehållet i påsen som gör

att du måste byta den. Munstycke, rör och slang får

inte vara igensatta eftersom det kan aktivera

● Öppna locket genom att dra spaken i pilens riktning.

a)Tillslut dammsugarpåsen genom att dra i

tillslutningsfliken och ta sedan ut påsen.

b)För in den nya dammsugarpåsen i hållaren tills det

Observera: Locket kan inte stängas förrän

dammsugarpåsen sitter på plats.

Rengöra motorskyddsfiltret

Rengör motorskyddsfiltret med jämna mellanrum

genom att knacka ur det eller tvätta det.

● Ta ut motorskyddsfiltret ur enheten genom att dra det

● Sära på motorskyddsfilter och Bionic-filter.*

● Rengör motorskyddsfiltret genom att knacka ur det.

● Om motorskyddsfiltret är väldigt smutsigt bör det

tvättas. Låt filtret torka i minst 24 timmar.

Obs! Bionic-filtret får inte komma i beröring med

vatten, eftersom det påverkar filtrets funktion.

● Efter rengöringen kan du ev. sätta tillbaka Bionic-

filtret på motorskyddsfiltret, och därefter sätta in

båda filtren i enheten igen.

Om din enhet har ett Bionic-filter ska det bytas så

● Ta ut motorskyddsfiltret ur enheten.

● Ta bort det gamla Bionic-filtret från motorskydds -

filtret och avyttra.

● Sätt Bionic-filter på motorskyddsfiltret.

● Sätt tillbaka filtren i enheten och stäng locket.

● Du kan även sätta i bara motorskyddsfiltret i enheten,

om du inte tänker använda Bionic-filter

beroende på utförande66

Byta utblåsningsfilter

Byta mikrohygienfilter

När ska detta bytas: Vid varje ny förpackning av

● Lås upp filterhållaren genom att dra spaken i pilens

● Ta ur mikrohygienfiltret. Sätt in ett nytt

mikrohygienfilter i enheten.

● Sätt i filterhållaren i enheten.

Rengöra Hepa*utblåsfilter

Hepa*filtret är gjort så att du inte behöver byta det om

du bara använder enheten för avsett hemmabruk.

Tvätta ur Hepa*filtret varje år, så att dammsugaren får

optimal effektnivå. Filtereffekten är densamma, även

om filterytan blir missfärgad.

● Lossa Hepa*filtret genom att trycka låsflikarna i pilens

riktning och ut ur enheten.

● Knacka ur filterinsatsen och skölj av under kran.

Enheten går även att skontvätta i tvättmaskin på

max. 30°C med lågt centrifugeringsvarvtal.

TIPS: Lägg filterenheten i tvättpåse, så skyddar du

● Låt Hepa*-filtret torka ordentligt (min. 24 h) innan du

sätter i och låser det i enheten.

Har du dammsugit upp findamm (t.ex. gips, cement

osv.), knacka ur motorskyddsfiltret, byt motorskydds-

och utblåsfilter om det behövs.

Dammsugaren måste stängas av och sladden dras ur

innan enheten kan rengöras. Dammsugare och

plasttillbehör går att rengöra med milt diskmedel.

Använd inte skurmedel, glas- eller

allrengöringsmedel. Sänk aldrig ner dammsugaren i

Dammbehållaren kan vid behov rengöras med en annan

dammsugare, eller bara torkas ur med en torr

dammtrasa/dammborste.

Med förbehåll för tekniska ändringar.

ning av innbytteprodukter.

Denna enhet är märkt i enlighet med der europeiska

direktivet 2012/19/EU om avfall som utgörs av eller

innehåller elektroniska produkter (waste electrical and

electronic equipment - WEEE).

Direktivet anger ramarna för inom EU giltigt återtagan-

de och korrekt återvinning av uttjänta enheter.

Tämän laitteen merkintä perustuu käytettyjä sähkö- ja

I Sverige gäller av EHL antagna konsument-
