MANUALE UTENTE Zoo'o ProAnimal BSGL5ZOO2 BOSCH

uzioni per lusotrIsit

poussières à moitié plein doit être augmentée de 10%.8

Conservare le istruzioni per l'uso. In caso di cessione

dell'aspirapolvere a terzi, si raccomanda di consegnare

anche le istruzioni per l'uso.

Questo apparecchio è pensato esclusivamente per l'utilizzo

in abitazioni private e in ambito domestico. Questo appa-

recchio è progettato solo per l'utilizzo fino ad un'altezza di

massimo 2000 metri sul livello del mare.

Al fine di evitare lesioni e/o danni, l'aspirapolvere non può

su persone e/o animali.

Non può altresì essere utilizzato per aspirare:

- sostanze nocive, oggetti affilati, materiali caldi o

- sostanze umide o liquide

- sostanze e gas infiammabili o esplosivi

- cenere, fuliggine delle stufe di maiolica e degli impianti

di riscaldamento centrali

- polvere del toner di stampanti e fotocopiatrici.

Pezzi di ricambio, accessori, sacchetti

I nostri pezzi di ricambio originali, i nostri accessori e

accessori speciali originali, così come i nostri sacchetti

raccoglipolvere originali, sono conformi alle caratteristiche

e ai requisiti dei nostri aspirapolvere. Vi consigliamo

pertanto di usare esclusivamente i nostri pezzi di ricambio

originali, i nostri accessori e accessori speciali originali e i

nostri sacchetti raccoglipolvere originali. In questo modo

potete garantire una lunga durata nonché un'elevata qualità

a lungo termine delle prestazioni di pulizia del vostro

L'utilizzo di pezzi di ricambio, accessori/accessori

speciali e sacchetti raccoglipolvere non su misura o di

qualità scadente può causare danni all'aspirapolvere che

non vengono coperti dalla nostra garanzia, nella misura in

cui questi danni sono causati proprio dall'utilizzo di

questo tipo di prodotti.

Questo aspirapolvere è confor-

me alle disposizioni tecniche

riconosciute e alle norme di

sicurezza in vigore.

L'apparecchio può essere utiliz-

zato da bambini di età pari o

superiore a 8 anni e da persone

con ridotte facoltà fisiche, sen-

soriali o mentali nonché da per-

sone prive di sufficiente espe-

rienza e/o conoscenza dello

stesso se sorvegliate o istruite

in merito all'utilizzo sicuro dell'

apparecchio e consapevoli

degli eventuali rischi derivanti

da un utilizzo improprio.

I bambini non devono giocare

Le operazioni di pulizia e di

manutenzione non devono

essere effettuate dai bambini

senza la supervisione di un

Si raccomanda di tenere i sac-

chetti di plastica e la plastica

da imballaggio fuori dalla por-

tata dei bambini e di provve-

dere al loro smaltimento.

=> Pericolo di soffocamento!

Collegare e azionare l'aspirapolvere esclusivamente come

indicato sulla targhetta.

Non utilizzare mai l'aspirapolvere senza sacchetto filtro o

contenitore raccoglisporco, filtro di protezione del

motore e filtro d'igiene. => L'apparecchio può

Non aspirare mai con la bocchetta e il tubo

dell'aspirapolvere in prossimità della testa. => Pericolo di

Per la pulizia delle scale l'apparecchio deve trovarsi

sempre più in basso rispetto a chi lo usa.9

Non utilizzare il cavo di alimentazione e il tubo flessibile

per spostare/trasportare l'aspirapolvere.

Qualora il collegamento alla rete del presente apparecchio

fosse danneggiato, deve essere sostituito dal produttore o

dal suo servizio di assistenza tecnica o da un addetto

qualificato al fine di evitare situazioni di pericolo.

Se l'uso si prolunga oltre i 30 minuti, estrarre

completamente il cavo di collegamento alla rete elettrica.

Per scollegare l'apparecchio dalla corrente elettrica, non

tirare il cavo, bensì estrarre la spina.

Non fare passare il cavo di alimentazione su spigoli vivi e

Durante il riavvolgimento automatico del cavo, prestare

attenzione a che la spina non vada a sbattere contro

persone, parti del corpo, animali o oggetti. => guidare il

cavo di collegamento alla rete elettrica con l'aiuto della

Prima di qualsiasi intervento sull’aspirapolvere, estrarre

Non utilizzare l'aspirapolvere se danneggiato. In caso di

anomalia, estrarre la spina dalla presa.

Per evitare eventuali lesioni, le riparazioni e le sostituzioni

dei componenti dell’aspirapolvere devono essere

effettuate esclusivamente dal servizio di assistenza

tecnica autorizzato.

Proteggere l'aspirapolvere dalle intemperie, dall'umidità e

dalle sorgenti di calore.

Non collocare mai sul filtro (sacchetto filtro, filtro di

protezione del motore, filtro d'igiene, ecc.) sostanze

infiammabili o contenenti alcol.

L'aspirapolvere non è adatto all'uso nei cantieri.

=> L'aspirazione di macerie può causare il danneg

giamento dell'apparecchio.

Spegnere l’apparecchio ed estrarre la spina quando non

Gli apparecchi dismessi devono essere resi

immediatamente inutilizzabili, per essere poi smaltiti in

conformità alle normative vigenti in materia.

La presa di corrente deve essere protetta attraverso un

dispositivo salvavita di almeno 16 A.

Se quando si attiva l'apparecchio scatta il dispositivo

salvavita, la causa può essere dovuta al fatto che sono

stati collegati contemporaneamente allo stesso circuito

altri apparecchi a elevato consumo energetico.

Per evitare di far scattare il dispositivo salvavita, prima di

accendere l'apparecchio selezionare il livello di potenza

più basso e solo in un secondo momento selezionare un

livello di potenza maggiore.

Avvertenze per lo smaltimento

L'imballaggio protegge l'aspirapolvere contro eventuali

danni durante il trasporto. È costituito da materiali non

inquinanti e può pertanto essere riciclato. Provvedere

allo smaltimento dei materiali di imballaggio non più

necessari rivolgendosi ai centri di raccolta per il sistema

di riciclaggio "Punto verde".

Apparecchio dismesso

Gli apparecchi dismessi contengono ancora molteplici

materiali preziosi. Si consiglia pertanto di restituire

l'apparecchio dismesso al proprio rivenditore o a un

centro di riciclaggio. Per informazioni sulle modalità del

riciclaggio, rivolgersi al proprio rivenditore o

all'amministrazione comunale della propria città.

Smaltimento del filtro e del sacchetto filtro

Il filtro e il sacchetto filtro sono costituiti da materiali non

inquinanti. A condizione che non contengono alcuna

sostanza dannosa, possono essere smaltiti con i normali

Avvertenze circa l'etichetta energetica

Il presente aspirapolvere è un aspirapolvere ad uso

generale con tubo flessibile primario.

Per il raggiungimento dell’efficienza energetica e della

classe di efficienza pulente dichiarate sui tappeti

utilizzare la spazzola universale commutabile.

Per il raggiungimento dell’efficienza energetica e della

classe di efficienza pulente dichiarate sui pavimenti con

fughe e scanalature utilizzare la bocchetta per

pavimenti duri fornita.

I calcoli si basano sul Regolamento delegato (UE) n.

665/2013 della commissione del 3 maggio 2013 come

appendice alla direttiva 2010/30/UE.

Tutti i procedimenti non descritti in dettaglio nelle

presenti istruzioni per l'uso sono stati eseguiti in

conformità a DIN EN 60312-1:2017*.

*Se il controllo della durata di vita del motore viene

eseguito con un contenitore raccoglipolvere vuoto, il

valore prestabilito deve essere aumentato del 10% della

durata di vita del motore indicata per il controllo con

contenitore raccoglipolvere pieno a metà.10

AVVERTENZA Vi consigliamo di usare esclusivamente i nostri sac-

chetti raccoglipolvere originali.

L'apparecchio che avete acquistato è un aspirapol-

vere altamente efficiente che consente di raggiunge-

re eccellenti risultati di pulizia purché vengano uti-

lizzati sacchetti raccoglipolvere di qualità elevata.

Soltanto l'utilizzo di sacchetti raccoglipolvere di

qualità elevata, come in particolare il sacchetto rac-

coglipolvere originale Bosch, garantisce che venga-

no raggiunti i valori indicati nell'etichetta energetica

EU in merito a classe di efficienza energetica, aspi-

razione della polvere e capacità di trattenere la pol-

Usare sacchetti raccoglipolvere di qualità inferiore

(ad es. sacchetti di carta) può inoltre influire negati-

vamente sulla durata e sulle prestazioni dell'appa-

Infine l'utilizzo di sacchetti raccoglipolvere non su

misura o di qualità scadente può causare danni all'a-

Tali danni non sono coperti dalla nostra garanzia.

Maggiori informazioni sull'argomento sono disponi-

bili su www.bosch-home.com/dust-bag

avete anche la possibilità di ordinare i nostri sac-

chetti raccoglipolvere originali.

B Filtro Hepa BBZ154HF Filtro aggiuntivo per un getto di aria più pura.

Consigliato per gli allergici. Da sostituire una volta

C Bocchetta per pavimenti duri BBZ123HD Per aspirare pavimenti lisci

(parquet, piastrelle, terracotta, ecc.)

D Filtro Bionic BBZ11BF Impedisce la formazione di odori sgradevoli per

lunghi periodi di tempo

Sostituire il filtro quando diminuisce l'efficacia

Numero d'ordine: 468637

Prima di utilizzare l'apparecchio per la

● Collegare e fissare l'impugnatura al tubo flessibile di

● Aprire il vano per accessori.

● Inserire la bocchetta per giunti e la bocchetta per

imbottiture nel vano per accessori nel coperchio

● Chiudere l'alloggiamento per accessori.

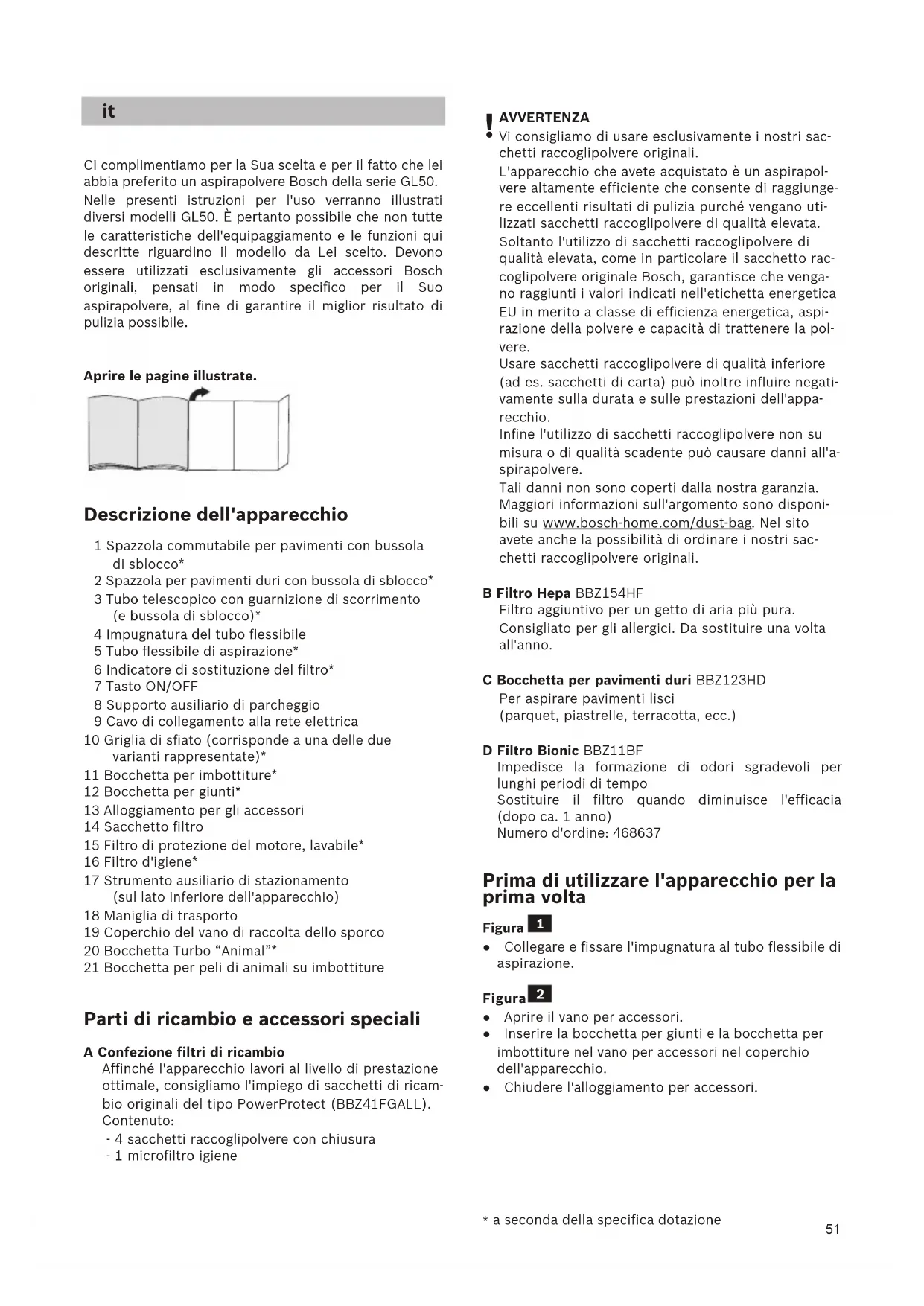

Ci complimentiamo per la Sua scelta e per il fatto che lei

abbia preferito un aspirapolvere Bosch della serie GL50.

Nelle presenti istruzioni per l'uso verranno illustrati

diversi modelli GL50. È pertanto possibile che non tutte

le caratteristiche dell'equipaggiamento e le funzioni qui

descritte riguardino il modello da Lei scelto. Devono

essere utilizzati esclusivamente gli accessori Bosch

originali, pensati in modo specifico per il Suo

aspirapolvere, al fine di garantire il miglior risultato di

Aprire le pagine illustrate.

Descrizione dell'apparecchio

1 Spazzola commutabile per pavimenti con bussola

2 Spazzola per pavimenti duri con bussola di sblocco*

3 Tubo telescopico con guarnizione di scorrimento

(e bussola di sblocco)*

4 Impugnatura del tubo flessibile

5 Tubo flessibile di aspirazione*

6 Indicatore di sostituzione del filtro*

8 Supporto ausiliario di parcheggio

9 Cavo di collegamento alla rete elettrica

10 Griglia di sfiato (corrisponde a una delle due

varianti rappresentate)*

11 Bocchetta per imbottiture*

12 Bocchetta per giunti*

13 Alloggiamento per gli accessori

15 Filtro di protezione del motore, lavabile*

17 Strumento ausiliario di stazionamento

(sul lato inferiore dell'apparecchio)

18 Maniglia di trasporto

19 Coperchio del vano di raccolta dello sporco

20 Bocchetta Turbo “Animal”*

21 Bocchetta per peli di animali su imbottiture

Parti di ricambio e accessori speciali

A Confezione filtri di ricambio

Affinché l'apparecchio lavori al livello di prestazione

ottimale, consigliamo l'impiego di sacchetti di ricam-

bio originali del tipo PowerProtect (BBZ41FGALL).

- 4 sacchetti raccoglipolvere con chiusura

a seconda della specifica dotazione52

a seconda della specifica dotazione

● Aprire il coperchio del vano di raccolta dello sporco.

imuovere dall'apparecchio il filtro di protezione del motore.

● Applicare il filtro Bionic sul filtro di protezione del motore.

● Inserire il filtro nell'apparecchio e richiudere il

coperchio del vano di raccolta dello sporco.

a)Inserire il tronchetto di aspirazione nell'apposita

apertura sul coperchio, facendolo innestare in

b)Per rimuovere il tubo flessibile di aspirazione,

premere i due nottolini ed estrarre il tubo.

● Spingere l'impugnatura nel tubo telescopico fino a

farla innestare in posizione.

● Per sbloccare, premere la bussola di sblocco e

rimuovere il tubo telescopico.

● Spingere il tubo telescopico nel raccordo della

spazzola per pavimenti fino a farlo innestare in

● Per sbloccare, premere la bussola di sblocco e

rimuovere il tubo telescopico.

● Regolando la guarnizione di scorrimento nel senso

indicato dalla freccia, sbloccare il tubo telescopico e

regolare la lunghezza desiderata.

● Afferrare il cavo di collegamento alla rete elettrica a

livello della spina, estrarlo fino a ottenere la

lunghezza desiderata e inserire quindi la spina.

Figura Attivazione/disattivazione

● Attivare/disattivare l'aspirapolvere azionando il tasto

Figura Regolazione della forza di aspirazione

La forza di aspirazione desiderata può essere regolata

su più livelli ruotando il selettore nel senso indicato

Per la pulizia di materiali delicati,

Tessuti, ad es. le tende.

Per la pulizia quotidiana in condizioni di sporco

Per la pulizia di superfici resistenti, di

pavimenti lisci e in caso di sporco ostinato.

Le spazzole per pavimenti sono soggette a forte

usura in base alle caratteristiche del pavimento

(come piastrelle ruvide o in cotto). È quindi

importante controllare a intervalli regolari la base

della spazzola. Spazzole usurate o con spigoli acuti

possono danneggiare i pavimenti più delicati, come il

parquet e il linoleum. Il produttore non è

responsabile di eventuali danni causati da spazzole

Regolazione della spazzola per pavimenti:

● Rimuovere la bocchetta per imbottiture e la

bocchetta per giunti dal vano per accessori nel

coperchio dell'apparecchio.

Figura Uso degli accessori supplementari

Applicare le spazzole al tubo di aspirazione o

all'impugnatura, in funzione delle proprie esigenze:

a)Bocchetta per giunti per la pulizia di giunti, angoli,

b)Spazzola per imbottiture per aspirare imbottiture di

c)Bocchetta per pavimenti duri

Per la pulizia di pavimenti duri

(piastrelle, parquet, ecc.)

● Spingere il tubo telescopico nel raccordo della

spazzola per pavimenti duri fino a farlo innestare in

● Per sbloccare, premere la bussola di sblocco e

rimuovere il tubo telescopico.

Figura Bocchetta per imbottiture professionale

● Per una pulizia approfondita dei mobili imbottiti

(applicare sull'impugnatura o sul tubo di aspirazione

a seconda delle esigenze).

● Per pulire la bocchetta per imbottiture professionale

è sufficiente aspirarla con l'impugnatura.

● Dopo l'uso riporre nuovamente la bocchetta per

giunti e la bocchetta per imbottiture nel vano per

accessori nel coperchio dell'apparecchio.

● In caso di brevi pause è possibile utilizzare il

supporto ausiliario di parcheggio situato sul lato

posteriore dell'apparecchio.

● In seguito alla disattivazione dell'apparecchio,

inserire il gancio della spazzola per pavimenti

nell'apposita fessura sul lato dell'apparecchio.

● In caso di sporco ostinato, è necessario lavare il filtro di

protezione del motore. Successivamente, lasciarlo asciugare

Attenzione: il filtro Bionic non deve assolutamente entrare in

contatto con l'acqua, altrimenti viene compromesso il

funzionamento del filtro.

● Dopo la pulizia, se necessario, applicare il filtro Bionic sul

filtro di protezione del motore e inserire entrambi i filtri

● Chiudere il coperchio del vano di raccolta dello sporco.

Sostituzione del filtro Bionic

Se l'apparecchio è dotato di un filtro Bionic, questo deve

essere sostituito quando diminuisce la sua efficacia (dopo ca. 1

● Aprire il coperchio del vano di raccolta dello sporco.

● Estrarre dall'apparecchio il filtro di protezione del motore con

● Rimuovere il vecchio filtro Bionic dal filtro di protezione del

motore quindi provvedere al suo smaltimento.

● Applicare il filtro Bionic sul filtro di protezione del motore.

● Inserire il filtro nell'apparecchio e richiudere il coperchio del

vano di raccolta dello sporco.

● Il filtro di protezione del motore deve essere nuovamente

inserito nell'apparecchio anche se non si desidera più

utilizzare il filtro Bionic

Sostituzione del filtro d'igiene

Sostituzione del microfiltro igiene

Quando effettuare la sostituzione: per ogni nuova confezione

del filtro di ricambio.

● Aprire il coperchio del vano di raccolta dello sporco.

● Sbloccare il portafiltro azionando la leva di chiusura nel

senso indicato dalla freccia.

● Rimuovere il microfiltro igiene. Montare sull'apparecchio il

nuovo microfiltro igiene.

● Montare il portafiltro sull'apparecchio e farlo innestare in

Hepa-Pulizia del filtro d'igiene

Hepa*-Pulizia del filtro d'igiene

Se l'apparecchio viene utilizzato in modo conforme per le

pulizie domestiche non è necessario sostituire il filtro Hepa*.

Affinché l'aspirapolvere lavori al livello di prestazione ottimale, il

filtro Hepa* deve essere lavato dopo un anno. La presenza di

eventuali alterazioni cromatiche sulla superficie del filtro non

ne pregiudicano l'efficacia.

● Aprire lo sportello posteriore.

● Tirando la linguetta di chiusura nel senso indicato

dalla freccia, sbloccare il filtro Hepa ed estrarlo

● Battere l'unità filtro e sciacquarla sotto l'acqua

Per superare ostacoli, quali per esempio le scale, è possibile

trasportare l'apparecchio afferrandolo in corrispondenza

● Staccare la spina.

● Tirare leggermente il cavo di alimentazione e rilasciare (il

cavo si avvolge automaticamente).

● Per trasportare/riporre l'apparecchio è possibile servirsi del

dispositivo ausiliario di stazionamento posto sul lato

inferiore dell'apparecchio stesso.

● Riporre l'apparecchio in posizione verticale. Inserire il gancio

della spazzola per pavimenti nell'apposita fessura sul lato

inferiore dell'apparecchio.

Sostituzione del filtro

Attenzione: spegnere l'apparecchio prima di sostituire il

Sostituzione del sacchetto filtro

● Se con la spazzola per pavimenti sollevata da terra e la

potenza di aspirazione impostata sulla regolazione massima,

l'indicatore di sostituzione del filtro sul coperchio è

completamente pieno, occorre sostituire il sacchetto

raccoglipolvere anche se non è ancora pieno. In questo caso

è il tipo di contenuto a rendere necessaria la sostituzione. La

bocchetta, il tubo di aspirazione e il tubo flessibile non

devono essere intasati; in caso contrario, l'indicatore di

sostituzione del filtro potrebbe scattare.

Figura Apertura del coperchio

● Aprire il coperchio dell'apparecchio azionando la leva di

chiusura nel senso indicato dalla freccia.

a) Chiudere il sacchetto filtro tirando la linguetta di chiusura ed

b)Inserire il nuovo sacchetto filtro sul supporto fino all'arresto.

Attenzione: il coperchio si chiude solo dopo che è stato

applicato il sacchetto filtro.

Pulizia del filtro di protezione del motore

Si consiglia di pulire il filtro di protezione del motore a intervalli

regolari, battendolo leggermente e lavandolo!

● Aprire il coperchio del vano di raccolta dello sporco.

● Rimuovere il filtro di protezione del motore dall'apparecchio

tirando nel senso indicato dalla freccia.

● Separare il filtro di protezione del motore e il filtro Bionic.*

● Pulire il filtro di protezione del motore battendolo

a seconda della specifica dotazione54

L'unità può essere lavata in lavatrice con lavaggio

delicato a max. 30° C e con la velocità di centrifuga

CONSIGLIO: collocare l'unità filtro in un sacchetto

per proteggere il resto del bucato.

● Dopo che il filtro Hepa è completamente asciutto

(almeno 24 ore) riposizionarlo nell'apparecchio e

● Chiudere lo sportello posteriore.

Dopo aver aspirato piccole particelle di polvere (come

ad es. gesso, cemento e così via) pulire il filtro di

protezione del motore battendolo e, se necessario,

sostituire il filtro di protezione del motore e il filtro

Prima di pulire l'aspirapolvere, è necessario disattivarlo e

staccare la spina. L'aspirapolvere e gli accessori in materiale

plastico possono essere puliti con un normale detergente per

Non utilizzare strumenti abrasivi né detergenti universali o

per vetro. Non immergere mai l'aspirapolvere nell'acqua.

Il vano di raccolta dello sporco può essere pulito con un altro

aspirapolvere o semplicemente con un panno/pennello

Con riserva di modifiche tecniche.

Svizzera, Switzerland

Questo apparecchio dispone di contrassegno ai sensi

della direttiva europea 2012/19/UE in materia di appa-

recchi elettrici ed elettronici (waste electrical and

electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il

riciclaggio degli apparecchi dismessi valide su tutto il

territorio dell’Unione Europea.

facture d’achat sera nécessaire.

IT Condizioni di garanzia

Per questo apparecchio valgone le condizioni di

garanzia stabilite dalla ns. Rappresentanza nella

Il venditore dell’apparecchio è a disposizione per

ulteriori chiarimenti. La garanzia viene riconosciuta

soltanto se accompagnata da regolare documento

fiscale di acquisto rilasciato dal venditore.

NL Garantievoorwaarden
