BRUKSANVISNING BSG72223 BOSCH

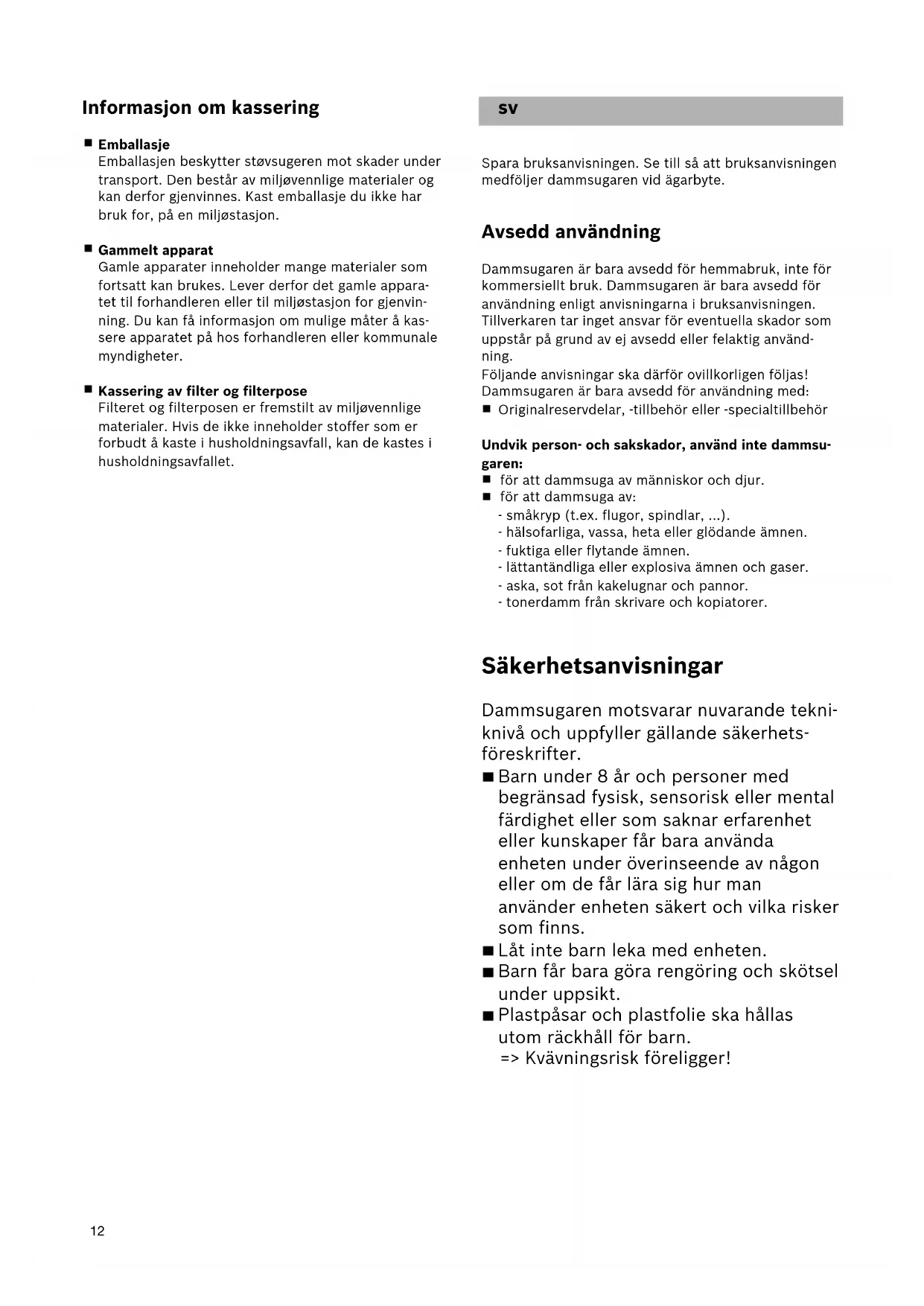

Spara bruksanvisningen. Se till så att bruksanvisningen

medföljer dammsugaren vid ägarbyte.

Dammsugaren är bara avsedd för hemmabruk, inte för

kommersiellt bruk. Dammsugaren är bara avsedd för

användning enligt anvisningarna i bruksanvisningen.

Tillverkaren tar inget ansvar för eventuella skador som

uppstår på grund av ej avsedd eller felaktig använd-

Följande anvisningar ska därför ovillkorligen följas!

Dammsugaren är bara avsedd för användning med:

Originalreservdelar, -tillbehör eller -specialtillbehör

Undvik person- och sakskador, använd inte dammsu-

för att dammsuga av människor och djur.

för att dammsuga av:

- småkryp (t.ex. flugor, spindlar, ...).

- hälsofarliga, vassa, heta eller glödande ämnen.

- fuktiga eller flytande ämnen.

- lättantändliga eller explosiva ämnen och gaser.

- aska, sot från kakelugnar och pannor.

- tonerdamm från skrivare och kopiatorer.

Säkerhetsanvisningar

Dammsugaren motsvarar nuvarande tekni-

knivå och uppfyller gällande säkerhets-

Barn under 8 år och personer med

begränsad fysisk, sensorisk eller mental

färdighet eller som saknar erfarenhet

eller kunskaper får bara använda

enheten under överinseende av någon

eller om de får lära sig hur man

använder enheten säkert och vilka risker

Låt inte barn leka med enheten.

Barn får bara göra rengöring och skötsel

Plastpåsar och plastfolie ska hållas

utom räckhåll för barn.

=> Kvävningsrisk föreligger!

Informasjon om kassering

Förpackningen skyddar dammsugaren från skador

vid transporten. Förpackningen är gjord av miljövän-

liga material och går att återvinna. Släng förpack-

ningsmaterial du inte längre behöver i återvinningen.

Uttjänta enheter innehåller ofta värdefulla material.

Lämna därför in din uttjänta dammsugare till din

återförsäljare resp. släng den i återvinningen.

Information om återvinning får du hos din återförsäl-

Kassering av filter och dammpåse

Filter och dammpåse är tillverkade i miljövänliga

material. Om de inte innehåller några förbjudna

ämnen kan de kastas i hushållssoporna.

Anslut och använd bara dammsugaren enligt märks-

Dammsug aldrig utan dammsugarpåse resp. -behålla-

re, motorskydds- och utblåsfilter.

=> Dammsugaren kan skadas!

Dammsug aldrig med munstycke eller rör i närheten

Dammsuger du trappor, så ska enheten alltid stå

nedanför användaren.

Använd inte sladden för att bära/transportera damm-

Är sladden till enheten skadad, så är det bara

tillverkaren, service eller behörig elektriker som får

byta ut den, allt för att undvika skador.

Dra ut sladden helt vid kontinuerlig användning i

Dra i kontakten, inte i sladden, när du tar ur elans-

lutningen till dammsugaren.

Dra inte sladden över vassa kanter och se till så att

den inte blir fastklämd.

Slå alltid av och dra ur kontakten före arbeten på

Använd inte dammsugaren om den är trasig. Dra ut

kontakten ur uttaget om dammsugaren är trasig.

Det är bara auktoriserad serviceverkstad som får

göra {EXTERNAL}reparationer och byta reservdelar

på dammsugaren, allt för att undvika risker i använd-

Skydda dammsugaren från påverkan av väder, fukt

Använd aldrig brännbara eller alkoholhaltiga ämnen

på filtren (dammsugarpåse, motorskydds-, utblåsfil-

Dammsugaren är inte avsedd för användning på byg-

=> Uppsugning av byggmaterial kan skada enheten.

Slå av enheten när du inte dammsuger.

Gör uttjänta enheter obrukbara direkt, släng dem

sedan i återvinningen.

Går säkringen när du startar dammsugaren, kan det

bero på att du har andra elprodukter med hög effekt

anslutna samtidigt till samma avsäkring (propp).

Ställ in enheten på lägsta effektläget innan du slår

på och öka sedan effekt, så går inte säkringen.14

pölysäiliötä, moottorinsuoja suodatinta ja poistoilman

klippes over med en saks.

23 Utblåsningsfilter

Bytt utblåsningsfilter

Beskrivning av produkten sv

1 Omställbart golvmunstycke med upplåsningshylsa*

2 Omställbart golvmunstycke*

3 Djurhårsmunstycke*

4 Munstycke för hårda golv med upplåsningshylsa*

6 Teleskoprör med skjutknapp*

7 Teleskoprör med skjutmanschett och upplåsningshylsa*

10 Madrassmunstycke*

15 Indikering för byte av dammpåse

18 Elektroniskt skjutreglage

19 Svängbart handtag; kan även användas för till- och

frånkoppling och som bärhandtag

23 Microsan-utblåsfilter

24 Förvaringshjälp (på dammsugarens undersida)

25 Motorskyddsfilter

*beroende på utförande

Tack för att du valt att köpa en Bosch-dammsugare i

Bruksanvisningen visar olika BSG7-modeller. Det kan

alltså hända att vissa finesser och funktioner inte gäller

Använd bara originaltillbehör från Bosch, de är

specialframtagna till dammsugaren för att ge bästa

Fäll ut bildsidorna!

Före första användning

Sätt fast handtaget på slangen och justera det.

Start av dammsugaren

a) Snäpp fast slangen i insugningsöppningen.

b) Tryck på upplåsningsknapparna när du ska ta av slangen

och dra sedan ut den.

a) Sätt ihop handtaget och teleskopröret.

b) Skjut in handtaget i teleskopröret tills det snäpper på

Lossa anslutningen genom att trycka på

upplåsningshylsan och dra ut teleskopröret.

a) Sätt ihop golvmunstycket och teleskopröret.

b) Skjut in teleskopröret i nipplarna på golvmunstycket tills

Lossa anslutningen genom att trycka på

upplåsningshylsan och dra ut teleskopröret.

Lås upp teleskopröret genom att justera

skjutknappen/skjutmuffen i pilens riktning och ställ in

längd och sätt i kontakten i uttaget.

a) Starta dammsugaren genom att trycka ner strömbrytaren

b) Knappen kan även aktiveras med hjälp av det svängbara

Genom justering av skjutreglaget kan den önskade

sugkraften ställas in steglöst.

För dammsugning av känsliga material, t.ex. gardiner.

För daglig rengöring och lätt nedsmutsning.

För rengöring av kraftiga golvbeläggningar, hårda golv

och vid kraftig nedsmutsning.

För rengöring av besvärlig och kraftig smuts.

Ställa in golvmunstycket:

䡲 För dammsugning av mattor och

heltäckningsmattor =>

䡲 För dammsugning av

Golvmunstycket utsätts för ett visst slitage, beroende

på vad du har för sorts golv (t.ex. grova, rustika

klinker). Därför bör munstyckets gliddynor kontrolleras

med jämna intervall. Om munstyckets gliddynor är

slitna och vassa, kan känsliga golv som parkett eller

linoleum ta skada. Tillverkaren tar inget ansvar för

eventuella skador som har uppstått på grund av att

munstyckets gliddynor är slitna.

Om dammsugaren är utrustad med en turboborste så finns

bruksanvisning till den bifogad.

Dammsugning med tillbehör (sätt på det tillbehör du vill

använda på handtaget resp. dammsugarröret).

För rengöring av fogar och hörn.

För rengöring av stoppade möbler, gardiner osv.

För dammsugning av tavelramar, böcker, ömtåliga

Småtillbehören förvaras i den uttagbara hållaren under

(sätt på det tillbehör du vill använda på handtaget resp.

䡲 Fäst borrmunstycket på handtaget och sätt det mot

väggen så att munstyckets borrhålsöppning är rakt över

stället där du ska borra.

䡲 Ställ in dammsugaren på låg sugeffekt och slå sedan på

䡲 Borrmunstycket sugs fast i det läge som du valt.

Eventuellt måste du höja sugeffekten efteråt, allt

beroende på hur väggytan där du ska borra ser ut, så att

inte borrmunstycket lossnar.

När du borrar sugs findammet upp automatiskt.

䡲 Golvmunstycke för lätt och grundlig borttagning av

䡲 Skjut in teleskopröret i nipplarna på munstycket för

djurhår tills det snäpper fast.

Lossa anslutningen genom att trycka på

upplåsningshylsan och dra ut teleskopröret.

䡲 Rengör munstycket genom att dammsuga det med

dammsugar-/teleskopröret.

Munstycke för hårda golv

Munstycke för hårda golv

För dammsugning på hårt golv (kakel, parkett och

Skjut in teleskopröret i nipplarna på munstycket för hårda

golv tills det snäpper fast.

Lossa anslutningen genom att trycka på

upplåsningshylsan och dra ut teleskopröret.

Rengöring av munstycket för hårt underlag

a) Sug rent munstycket underifrån vid rengöring.

b) Klipp av insnodda trådar och hår som fastnat med sax.

Sug upp trådar och hårstrån med fogmunstycket.

Vid korta pauser i dammsugningen kan du använda

parkeringshjälpen på sidan. Stäng av dammsugaren

Skjut in hakarna på golvmunstycket i spå-

ret baktill på dammsugaren.

Dammsugaren kan även bäras i det svängbara

handtaget, t.ex. i trappor och förbi andra hinder.

䡲 Dra kort i sladden och släpp den. Sladden rullas upp

Vid uppställning/transport av dammsugaren kan stödet

på undersidan användas.

Ställ dammsugaren upprätt. Skjut in haken på

golvmunstycket i spåret på dammsugarens undersida.

Om indikeringen för att byta påse i locket visar gult när

golvmunstycket är lyft från golvet och sugeffekten är

inställd på högsta nivå, måste dammpåsen bytas även

om den inte är full. I det här fallet är det innehållet i påsen

som gör att den måste bytas ut.

Munstycke, dammsugarrör och slang får inte vara

tilltäppta, eftersom detta aktiverar filterbytesindikeringen.

Öppna locket genom att skjuta låsspaken i pilens

a) Stäng dammpåsen genom att dra i fliken och ta sedan ut

b) Sätt i en ny dammpåse i hållaren och stäng locket till

Observera! Locket kan bara stängas när dammpåsen

Rengöra motorskyddsfiltret

Rengör motorskyddsfiltret regelbundet genom att slå rent

eller tvätta ur det.

Öppna locket till dammbehållaren (se bild 22).

Dra ut motorskyddsfiltret i pilens riktning.

Rengör motorskyddsfiltret genom att slå ur det.

Vid kraftig nedsmutsning ska motorskyddsfiltret tvättas

Låt därefter filtret torka i minst 24 timmar.

Sätt tillbaka motorskyddsfiltret på plats

efter rengöringen och stäng locket till dammbehållaren.

Stäng alltid av dammsugaren och dra ut kontakten ur

vägguttaget innan du rengör dammsugaren.

Dammsugaren och tillbehörsdelar av plast kan torkas av

Använd inte skurmedel, glas- eller

Sänk aldrig ned dammsugaren i vatten.

Dammbehållaren kan vid behov dammsugas ren med en

annan dammsugare, eller torkas ur med en torr

dammtrasa/dammborste.

Med förbehåll för tekniska ändringar.

Byte av utblåsfilter

Dammsugarens utblåsfilter måste bytas en gång per år.

Öppna locket till dammbehållaren (se bild 22).

Lås upp filterhållaren genom att trycka låsfilken i pilens

Ta ut filterskumplasten och Mikrohygien-filtret.

Lägg in nytt Mikro-hygienfilter och filterskumplasten i

Sätt i filterhållaren i dammsugaren och justera.

Byta Mikro-Aktivt kol-filter

䡲 Öppna locket till dammbehållaren (se bild 22).

䡲 Lås upp filterhållaren genom att skjuta låsspaken i pilens

䡲 Ta ut Mikro-Aktivt kol-filtret.

䡲 Sätt in nytt Mikro-Aktivt-kol-filter i dammsugaren och

Om dammsugaren är försedd med ett Hepa-filter så måste

detta bytas ut årligen.

䡲 Öppna locket till dammbehållaren (se bild 22).

䡲 Lås upp Hepa-filtret genom att trycka låsfliken i pilens

riktning och ta ut det ur dammsugaren (se bild 25).

䡲 Sätt in nytt Hepa-filter och justera.

När du dammsugit fina dammpartiklar ska

motorskyddsfiltret rengöras genom att knacka eller slå ur

det, och Mikro-hygienfilter, Aktivt kolfilter eller HEPA-filter

beroende på utförande71

Utbytesfilterförpackning

Filtertyp GXXL (BBZ41FGXXL)

För optimala prestanda: GXXLplus (BBZ41GXXLP)

Innehåll: 4 dammpåsar med flik

Textilfilter (permanentfilter) BBZ10TFG

Återanvändbart filter med kardborrförslutning.

HEPA-filter (klass H12) BBZ152HF Rekommenderas för allergiker. För extremt ren utblåsluft.

Bör bytas ut årligen

Mikro aktivt kolfilter BBZ193MAF Kombination av Mikro och Aktivt kol-filter. Förhindrar obehaglig lukt under lång tid. Byts ut

-borste BBZ102TBB Borstar och dammsuger samtidigt mattor med kort lugg och heltäckningsmattor resp för alla

golvytor - kan också användas på hårda golv.. Särskilt effektiv vid dammsugning av djurhår.

Borstvalsen drivs av dammsugarens sugeffekt. Ingen elektrisk anslutning behövs.

Munstycke för hårda golv BB123HD För att dammsuga hårda golv (parkett, kakel, klinker,...)

Golvmunstycke BBZ103WD Lämpligt för alla hårda golv, som parkett, laminat, träplattor, stengolv, kakel, etc. (fuktdukarnas

påverkan på känsliga hårda golv bör i förväg kontrolleras på ett diskret ställe).

Den suger upp grövre smutspartiklar, och golvet kan fukttorkas med den fastspända duken.72

18 Elektronik kayar regülatör

I Sverige gäller av EHL antagna konsument-

av innbytteprodukter.

Denna enhet är märkt i enlighet med der europeiska

direktivet 2012/19/EU om avfall som utgörs av eller

innehåller elektroniska produkter (waste electrical and

electronic equipment - WEEE).

Direktivet anger ramarna för inom EU giltigt

återtagande och korrekt återvinning av uttjänta
