MANUAL DE USUARIO BSG72223 BOSCH

es Instrucciones de uso

es Consejos y advertencias de seguridad . . 16 Instrucciones de uso . . . . . . . . . .78

Älä käytä pölynimuria koskaan ilman pölypussia tai15

Las tareas de limpieza y mantenimiento

que correspondan al usuario no deben

ser realizadas por niños sin supervisión.

Mantener las láminas y bolsas de

plástico fuera del alcance de los niños.

=> ¡Peligro de asfixia!

La conexión y puesta en funcionamiento del aspira-

dor debe efectuarse de acuerdo con las indicaciones

de la placa de características.

No aspirar nunca sin la bolsa filtrante, el depósito de

polvo, el filtro protector del motor o el filtro de sali-

=> ¡El aparato puede estropearse!

No acercar las boquillas y los tubos a la cabeza

cuando se esté aspirando.

=> ¡Peligro de lesiones!

Para aspirar escaleras, el aparato tiene que quedar

siempre por debajo del usuario.

No usar el cable de alimentación de red ni el tubo

flexible para llevar/transportar el aspirador.

Si el cable de conexión a la red está dañado, para

evitar riesgos lo debe sustituir el fabricante o su

Servicio de Asistencia Técnica u otra persona igual-

Extraer completamente el cable de alimentación de

red si el aparato está funcionando durante varias

No tirar del cable para desenchufar el aparato de la

red, sino de la clavija del enchufe.

No colocar el cable de alimentación encima de bor-

des afilados ni aplastarlo.

Extraer el enchufe antes de realizar cualquier trabajo

No poner en marcha el aspirador si presenta algún

desperfecto. Extraer el enchufe en caso de avería.

Para evitar riesgos, las reparaciones y el cambio de

piezas del aspirador sólo deben ser llevados a cabo

por el servicio de asistencia técnica autorizado.

Proteger el aspirador de las inclemencias del tiem-

po, la humedad y fuentes de calor.

No utilizar productos inflamables o que contengan

alcohol en los filtros (bolsas filtrantes, filtro protec-

tor del motor, filtro de salida, etc.).

El aspirador no ha sido diseñado para su empleo en

=> La aspiración de escombros puede provocar

daños en el aparato.

Desconectar el aparato cuando no se use.

Inutilizar inmediatamente los aparatos usados para

poder eliminarlos según la normativa.

Conservar las instrucciones de uso. En caso de entre-

gar el aspirador a una tercera persona, adjuntar las

instrucciones de uso.

Uso de acuerdo con las

Este aspirador está indicado para el uso doméstico y

no para aplicaciones industriales. Usar el aspirador

exclusivamente de acuerdo con las indicaciones descri-

tas en estas instrucciones de uso. El fabricante no se

hace responsable de los posibles daños causados por

un uso indebido o inapropiado del aparato.

Por consiguiente es imprescindible observar los

siguientes consejos y advertencias.

El aspirador deberá usarse sólo con:

Piezas de repuesto, accesorios o accesorios especia-

Para evitar daños y lesiones, no usar el aspirador en

los siguientes casos:

aspiración de personas o animales.

- Insectos (p. ej., moscas, arañas...).

- sustancias tóxicas, objetos afilados, calientes o

- sustancias húmedas o líquidas,

- materiales o gases inflamables o explosivos,

- ceniza, hollín de estufas cerámicas e instalaciones

de calefacción central,

- polvo de tóner de impresoras y fotocopiadoras.

Consejos y advertencias de

Este aspirador cumple las reglas reconoci-

das de la técnica y las correspondientes

normas y disposiciones de seguridad.

Este aparato puede ser utilizado por

niños a partir de 8 años y por personas

que presenten limitaciones de las

facultades físicas, sensoriales o

psíquicas o que carezcan de la

experiencia y el conocimiento

necesarios, siempre que sean

supervisados por otra persona o que se

les haya enseñado a utilizar la

herramienta de forma segura y hayan

comprendido los peligros que supone.

Los niños no deben jugar con el

Uso a que se destina

El enchufe de red debe estar protegido mediante un

fusible de 16 A como mínimo.

Si el fusible se activa al conectar el aparato, puede

deberse a que hay otros aparatos conectados con un

valor de conexión alto en el mismo circuito eléctrico.

La activación del fusible se puede evitar ajustando el

nivel más bajo de potencia antes de conectar el apa-

rato, y aumentándolo luego.

Indicaciones para eliminar el material

El embalaje protege el aspirador de posibles desper-

fectos durante el transporte. Está compuesto por

materiales no contaminantes y, por tanto, se pueden

reciclar. Entregar los materiales del embalaje que ya

no se necesiten en los centros de recogida para el

sistema de reciclaje "punto verde".

Los aparatos usados contienen aún muchos materia-

les aprovechables. Por este motivo, entregar los apa-

ratos usados en el comercio habitual o en el centro

de reciclaje para su reaprovechamiento. Consultar

las alternativas vigentes para la eliminación de resi-

duos a su distribuidor o en el ayuntamiento de su

Eliminación de filtros y bolsas filtrantes

Los filtros y las bolsas filtrantes están fabricados

con materiales respetuosos con el medio ambiente.

Pueden eliminarse de forma normal, siempre y cuan-

do no contengan ninguna sustancia que no pueda

desecharse con la basura doméstica.17

Sacos de plástico e películas devem ser

piese de schimb originale, -accesorii sau -accesorii

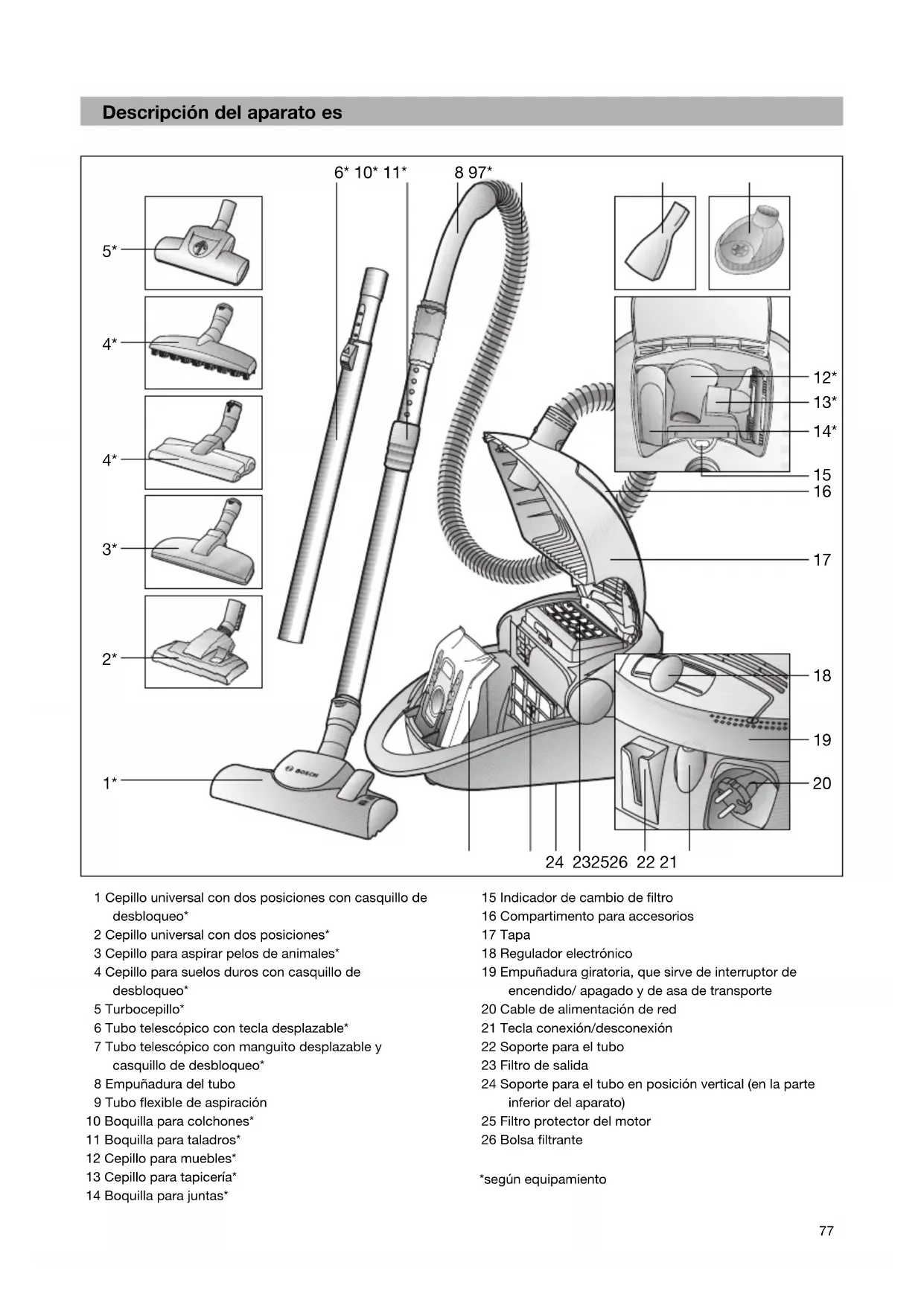

Descripción del aparato es

1 Cepillo universal con dos posiciones con casquillo de

2 Cepillo universal con dos posiciones*

3 Cepillo para aspirar pelos de animales*

4 Cepillo para suelos duros con casquillo de

6 Tubo telescópico con tecla desplazable*

7 Tubo telescópico con manguito desplazable y

casquillo de desbloqueo*

8 Empuñadura del tubo

9 Tubo flexible de aspiración

10 Boquilla para colchones*

11 Boquilla para taladros*

12 Cepillo para muebles*

13 Cepillo para tapicería*

14 Boquilla para juntas*

15 Indicador de cambio de filtro

16 Compartimento para accesorios

18 Regulador electrónico

19 Empuñadura giratoria, que sirve de interruptor de

encendido/ apagado y de asa de transporte

20 Cable de alimentación de red

21 Tecla conexión/desconexión

22 Soporte para el tubo

24 Soporte para el tubo en posición vertical (en la parte

Nos alegra que haya elegido un aspirador Bosch de la

En estas instrucciones de uso se presentan diferentes

modelos BSG7. Por ello, es posible que no todas las

características técnicas y funciones descritas sean

aplicables a su modelo.

Se deben usar solo los accesorios originales de Bosch,

creados especialmente para su aspirador, con el fin de

obtener los mejores resultados de aspiración.

Abrir los desplegables laterales.

Introducir la empuñadura del tubo en la manguera de

aspiración hasta que encaje.

a) Enclavar el racor del tubo flexible de aspiración en la

abertura de aspiración.

b) Para retirar la manguera de aspiración pulsar la tecla de

desenclavamiento y extraer la manguera.

a) Unir la empuñadura y el tubo telescópico.

b) Introducir la empuñadura en el tubo telescópico hasta

que quede enclavada.

Para separarlos, presionar el casquillo de desbloqueo y

extraer el tubo telescópico.

a) Unir el cepillo universal y el tubo telescópico.

b) Introducir el tubo telescópico en el racor del cepillo

universal hasta que quede enclavado.

Para separarlos, presionar el casquillo de desbloqueo y

extraer el tubo telescópico.

Desbloquear el tubo telescópico ajustando el manguito

desplazable / la tecla de desbloqueo del tubo en la

dirección de la flecha y ajustar la longitud deseada.

Sujetar el cable de alimentación de red por el enchufe,

extenderlo hasta que alcance la longitud deseada y

a) Conectar el aspirador accionando la tecla

de encendido/apagado en la dirección de la flecha.

b) La tecla también se puede accionar con ayuda de la

empuñadura giratoria.

Ajustando el regulador puede configurarse

la potencia de aspiración deseada de forma continua.

Para la limpieza diaria con poca suciedad.

Para limpiar revestimientos robustos, suelos resistentes y

en caso de mucha suciedad.

Para la limpieza de manchas resistentes y fuertes.

Ajustar la boquilla universal:

a) Para la aspiración de

alfombras y moquetas =>

b) Para la aspiración de

Los cepillos universales están sometidos a un gran

desgaste, independientemente del estado del suelo

duro (p. ej. suelos rugosos, rústicos, etc.). Por esta

razón es aconsejable comprobar con cierta frecuencia

la base de la boquilla. La base de la boquilla que

presente desgaste o bordes afilados puede causar

daños en suelos duros delicados, como parquet o

linóleo. El fabricante no se responsabilizará de los

daños ocasionados por las boquillas desgastadas.

Si el aparato está equipado con un cepillo Turbo, consultar

las instrucciones de uso adjuntas relativas al empleo y al

Aspirar con accesorios

(según las necesidades, unir a la empuñadura o al tubo

a) Boquilla para juntas

Para limpiar juntas y rincones.

b) Boquilla para tapicería

Para limpiar muebles tapizados, cortinas, etc.

c) Cepillo para muebles

Para aspirar marcos de cuadros, libros, muebles

Los accesorios pequeños que no se necesiten pueden

colocarse cómodamente en el compartimento para

accesorios de la tapa del aparato.

(según las necesidades, unir a la empuñadura o al tubo

䡲 Fijar la boquilla para restos de taladrado en la

empuñadura y colocar en la pared de manera que la

apertura para el taladro de la boquilla quede directamente

sobre del agujero que se desea taladrar.

䡲 Programar el aparato a un nivel de rendimiento bajo y

䡲 La boquilla para restos de taladrado se mantiene en la

posición deseada mediante la potencia de aspiración.

Ocasionalmente se recomienda regular el rendimiento a

un nivel mayor en función de las características de la

superficie que se va a taladrar para asegurar que la

boquilla aspira y no se mueve.

Al taladrar, el polvo fino es aspirado automáticamente.

䡲 IIntroducir el tubo telescópico en el racor del cepillo para

pelo de animal hasta que quede enclavado.

Para separarlo, presionar el casquillo de desbloqueo y

extraer el tubo telescópico.

䡲 Para limpiar el cepillo simplemente aspirarlo con el tubo

de aspiración / tubo telescópico.

Cepillo para suelos duros

Para aspirar sobre revestimientos de suelos duros (bal-

dosas, parqué, etc.)

Introducir el tubo telescópico en el racor del cepillo para

suelos duros hasta que quede enclavado.

Para separarlos, presionar el casquillo de desbloqueo y

extraer el tubo telescópico.

Limpieza del cepillo para suelos duros

a) Para limpiar la boquilla, aspirarla desde abajo.

b) Recortar con unas tijeras los hilos y pelos devanados.

Aspirar las pelusas y los cabellos con la boquilla larga.

Al hacer una breve pausa, una vez apagado el aparato,

se puede utilizar el soporte para el tubo en la parte

posterior del aparato.

Para ello, introducir el gancho de sujeción de la boquilla

universal en la ranura situada en la parte posterior del

Para superar obstáculos, p. ej. escaleras, el aparato

también se puede transportar por la empuñadura

䡲 Extraer el enchufe de la red.

䡲 Tirar ligeramente del cable de alimentación de red y

soltarlo. El cable se enrolla automáticamente.

Para guardar/ transportar el aparato se puede utilizar el

soporte para el tubo en posición vertical situado en el

lado inferior del aparato.

Colocar el aparato en posición vertical. Introducir el

gancho de sujeción del cepillo universal en la ranura

situada en el lado inferior del aparato.

Cambio de la bolsa filtrante

Si cuando la boquilla universal no toca el suelo y estando

ajustada la máxima intensidad de aspiración el indicador

de cambio de filtro en la tapa se ilumina completamente

en amarillo, debe cambiarse la bolsa filtrante, aun

cuando ésta no estuviese completamente llena. En tal

caso es el tipo de contenido de la bolsa lo que hace

necesario el cambio.

La boquilla, el tubo de aspiración y la manguera de

aspiración no deben estar obstruidos, ya que esto

comportaría la iluminación del indicador de cambio de

Abrir la tapa accionando la palanca de cierre en

dirección de la flecha.

a) Cerrar la bolsa filtrante tirando de la lengüeta de cierre y

b) Colocar una nueva bolsa filtrante en el soporte y cerrar

la tapa del compartimento general.

Atención: La tapa cierra sólo

La limpieza del aspirador sólo se realizará con el aparato

apagado y la clavija de conexión a la red desenchufada.

El aspirador y las piezas de plástico de los accesorios

pueden limpiarse con cualquiera de los productos

habituales de limpieza para plásticos disponibles en el

No utilizar productos abrasivos, limpiacristales o

productos de limpieza universales.

No introducir nunca el aspirador dentro del agua.

El compartimento colector de polvo se puede limpiar, en

caso necesario, con un segundo aspirador, o simplemente

con un paño / cepillo del polvo seco.

Reservado el derecho a introducir modificaciones técnicas.

Limpiar el filtro protector del motor

El filtro protector del motor debe limpiarse regularmente

sacudiéndolo o enjuagándolo.

Extraer el filtro protector del motor en el sentido que

Limpiar el filtro protector del motor sacudiéndolo.

Si el filtro está muy sucio, deberá enjuagarse.

A continuación, se ha de poner a secar un mínimo de 24

Después de la limpieza, introducir el filtro en el aparato y

cerrar el compartimento general.

Cambiar el filtro de salida

El filtro de salida de su aparato debe cambiarse una vez al

Cambiar el microfiltro higiénico

Desbloquear el soporte del filtro haciendo presión sobre

la pestaña de cierre en la dirección de la flecha

Extraer el plástico y el microfiltro higiénico.

Introducir el nuevo microfiltro higiénico y la espuma

filtrante en el soporte del filtro.

Montar el soporte en el aparato y encajarlo.

Sustitución del microfiltro de carbono activo

䡲 Abrir el compartimento general (ver figura 22).

䡲 Desbloquear el soporte del filtro accionando la palanca

de cierre en la dirección de la flecha.

䡲 Extraer el microfiltro de carbono activo.

䡲 Introducir el nuevo microfiltro de carbono activo en el

aparato y encajarlo.

Cambio del filtro HEPA Figura

䡲 Abrir el compartimento general (ver figura 22).

䡲 Desbloquear el filtro HEPA haciendo presión sobre la

pestaña de cierre en la dirección de la flecha y extraerlo

del aparato (ver figura 25).

䡲 Introducir el filtro HEPA nuevo y encajarlo.

Después de aspirar partículas de polvo finas, limpiar el filtro

protector del motor sacudiéndolo y, según el equipamiento,

sustituir el microfiltro higiénico o el microfiltro de carbono

activo, o en su caso el filtro HEPA.

según equipamiento81

Accesorios especiales

Paquete de filtros de repuesto

Filtro tipo GXXL (BBZ41FGXXL)

Para un resultado óptimo: GXXLplus (BBZ41GXXLP)

Contenido: 4 bolsas filtrantes con cierre

1 microfiltro higiénico

Microfiltro de carbono activo BBZ193MAF Combinación de un microfiltro y un filtro de carbono activo. Absorbe olores molestos durante

mucho tiempo. Cambiar anualmente.

Cepillo TURBO-UNIVERSAL

BBZ102TBB Cepillar y aspirar en una sola pasada alfombras y moquetas de pelo corto, y para cualquier

tipo de revestimientos del suelo. Especialmente apropiado para aspirar pelo de animales. El

rodillo del cepillo es accionado por el caudal de succión del aspirador. No precisa conexión

Cepillo para suelos duros BBZ123HD Para aspirar sobre suelos lisos (parqué, baldosas, terracota,...)

Boquilla cepilladora BBZ103WD Apropiado para todo tipo de suelos duros como parquet, laminado, tablones, piedra, baldo-

sas, etc. (en suelos duros delicados debería comprobarse el efecto de los paños húmedos de

limpieza en un punto poco visible antes de aplicarlo sobre toda la superficie).

Aspira las partículas de suciedad más gruesas al mismo tiempo que limpia humedeciendo el

18 Regulador deslizante electrónico

Para limpeza de pavimentos robustos,

b) Bocal para estofos

a lingueta de fecho no sentido da seta.

previamente testado num local escondido).

Aspirare cu accesorii

accesorii de la capacul aparatului.

Compra e bem assim, do documento de Garantia.

ES Condiciones de garantia

A este aparato son aplicables las condiciones de

garantia acordadas por la representación de

nuestra firma en el pais de compra. Para más

detalles sirvanse dirgir al correspondiente

establecimiento del ramo en que se ha comprado

el aparato. En caso de hacer uso de la garantia es

necesario presentar el correspondiente

comprobante de compra.

palautus- ja kierrätys-säännökset koko EU:n alueella.

Este aparato está marcado con el símbolo de cumpli-

miento con la Directiva Europea 2012/19/UE relativa a

los aparatos eléctricos y electrónicos usados

(Residuos de aparatos eléctricos y electrónicos RAEE).

La directiva proporciona el marco general válido en

todo el ámbito de la Unión Europea para la retirada y

la reutilización de los residuos de los aparatos eléctri-

equipamentos eléctricos e electrónicos (waste
