BEDIENUNGSANLEITUNG BSG72223 BOSCH

de Gebrauchsanweisung

arde Sicherheitshinweise . . . . . . . . . . . . . . . . . . 3 Gebrauchsanweisung . . . . . . . . .33

132 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 . . . . . . . . . . . . . . . . . ar2

Plastiktüten und Folien sind außer

Reichweite von Kleinkindern aufzube-

wahren und zu entsorgen.

=> Es besteht Erstickungsgefahr!

Sachgemäßer Gebrauch

Staubsauger nur gemäß Typenschild anschließen und

Niemals ohne Filterbeutel bzw. Staubbehälter,

Motorschutz - und Ausblasfilter saugen.

=> Gerät kann beschädigt werden!

Vermeiden Sie das Saugen mit Düse und Rohr in

=> Es besteht Verletzungsgefahr!

Beim Saugen auf Treppen muss das Gerät immer

unterhalb des Benutzers stehen.

Das Netzanschlusskabel und den Schlauch nicht zum

Tragen / Transportieren des Staubsaugers benutzen.

Wenn die Netzanschlussleitung dieses Gerätes

beschädigt ist, muss sie durch den Hersteller oder

seinen Kundendienst oder eine ähnlich qualifizierte

Person ersetzt werden, um Gefährdungen zu vermei-

Bei mehrstündigem Dauerbetrieb Netzanschluss-

kabel vollständig ausziehen.

Nicht am Anschlusskabel, sondern am Stecker zie-

hen, um das Gerät vom Netz zu trennen.

Das Netzanschlusskabel nicht über scharfe Kanten

ziehen und nicht einquetschen.

Vor allen Arbeiten am Staubsauger Netzstecker zie-

Beschädigten Staubsauger nicht in Betrieb nehmen.

Beim Vorliegen einer Störung Netzstecker ziehen.

Um Gefährdungen zu vermeiden, dürfen Reparaturen

und Ersatzteileaustausch am Staubsauger nur vom

autorisierten Kundendienst durchgeführt werden.

Staubsauger vor Witterungseinflüssen, Feuchtigkeit

und Hitzequellen schützen.

Keine brennbaren oder alkoholhaltigen Stoffe auf die

Filter (Filterbeutel, Motorschutzfilter, Ausblasfilter

Staubsauger ist für den Baustellenbetrieb nicht

=> Einsaugen von Bauschutt kann zur Beschädigung

Gerät ausschalten, wenn nicht gesaugt wird.

Ausgediente Geräte sofort unbrauchbar machen,

danach das Gerät einer ordnungsgemäßen

Entsorgung zuführen.

Die Gebrauchsanweisung bitte aufbewahren.

Bei Weitergabe des Staubsaugers an Dritte bitte

Gebrauchsanweisung mitgeben.

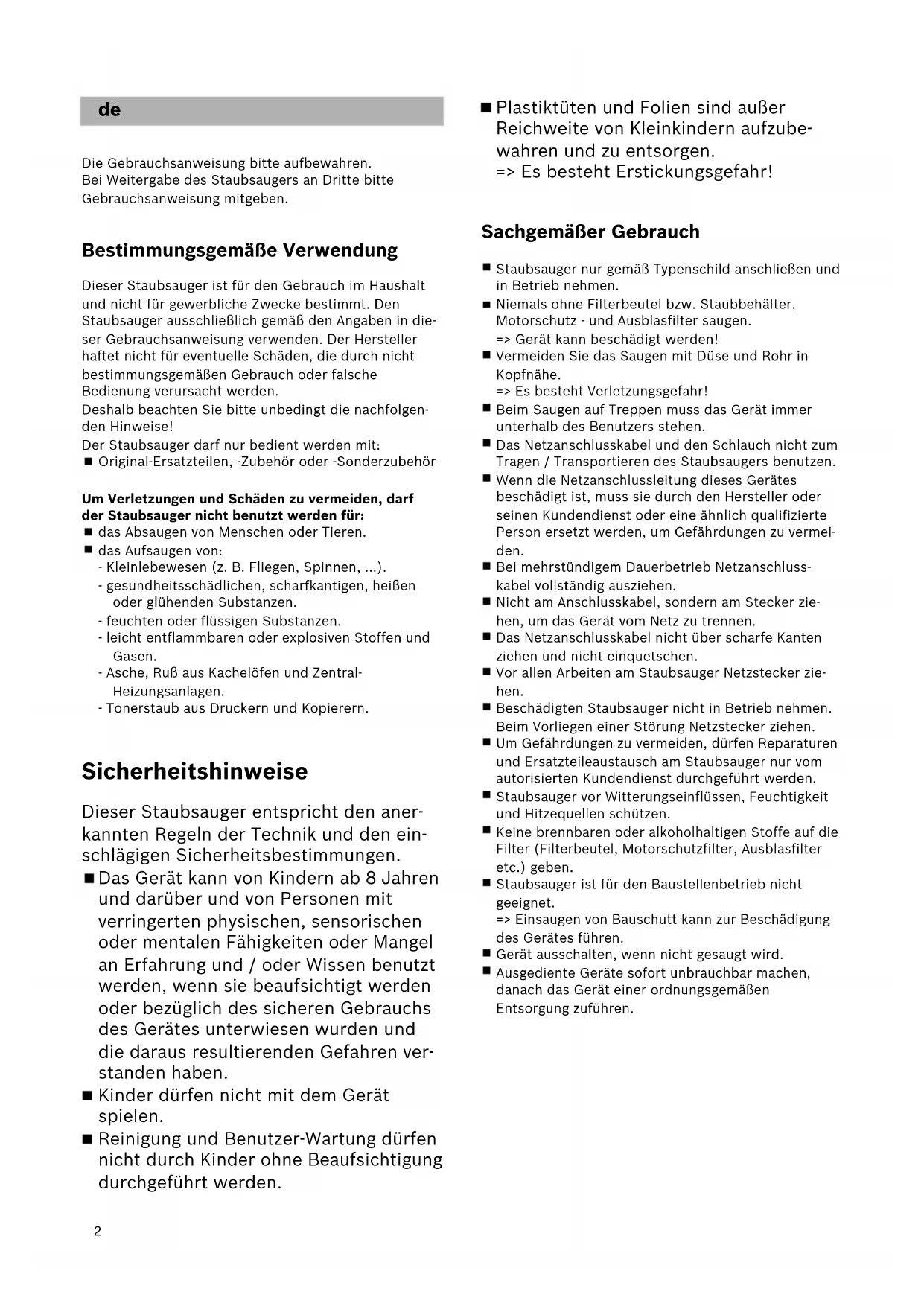

Bestimmungsgemäße Verwendung

Dieser Staubsauger ist für den Gebrauch im Haushalt

und nicht für gewerbliche Zwecke bestimmt. Den

Staubsauger ausschließlich gemäß den Angaben in die-

ser Gebrauchsanweisung verwenden. Der Hersteller

haftet nicht für eventuelle Schäden, die durch nicht

bestimmungsgemäßen Gebrauch oder falsche

Bedienung verursacht werden.

Deshalb beachten Sie bitte unbedingt die nachfolgen-

Der Staubsauger darf nur bedient werden mit:

Original-Ersatzteilen, -Zubehör oder -Sonderzubehör

Um Verletzungen und Schäden zu vermeiden, darf

der Staubsauger nicht benutzt werden für:

das Absaugen von Menschen oder Tieren.

- Kleinlebewesen (z. B. Fliegen, Spinnen, ...).

- gesundheitsschädlichen, scharfkantigen, heißen

oder glühenden Substanzen.

- feuchten oder flüssigen Substanzen.

- leicht entflammbaren oder explosiven Stoffen und

- Asche, Ruß aus Kachelöfen und Zentral-

- Tonerstaub aus Druckern und Kopierern.

Dieser Staubsauger entspricht den aner-

kannten Regeln der Technik und den ein-

schlägigen Sicherheitsbestimmungen.

Das Gerät kann von Kindern ab 8 Jahren

und darüber und von Personen mit

verringerten physischen, sensorischen

oder mentalen Fähigkeiten oder Mangel

an Erfahrung und / oder Wissen benutzt

werden, wenn sie beaufsichtigt werden

oder bezüglich des sicheren Gebrauchs

des Gerätes unterwiesen wurden und

die daraus resultierenden Gefahren ver-

Kinder dürfen nicht mit dem Gerät

Reinigung und Benutzer-Wartung dürfen

nicht durch Kinder ohne Beaufsichtigung

durchgeführt werden.3

Please keep this instruction manual. When passing the

Die Netzsteckdose muss über eine Sicherung von

mindestens 16A abgesichert sein.

Sollte die Sicherung beim Einschalten des Gerätes

einmal ausgelöst werden, so kann dies daran liegen,

dass gleichzeitig andere Elektrogeräte mit hohem

Anschlusswert am gleichen Stromkreis angeschlos-

Das Auslösen der Sicherung ist vermeidbar, indem

Sie vor dem Einschalten des Gerätes die niedrigste

Leistungsstufe einstellen und erst danach eine höhe-

re Leistungsstufe wählen.

Hinweise zur Entsorgung

Die Verpackung schützt den Staubsauger vor

Beschädigung auf dem Transport. Sie besteht aus

umweltfreundlichen Materialien und ist deshalb recy-

celbar. Entsorgen Sie nicht mehr benötigte

Verpackungsmaterialien an den Sammelstellen für

das Verwertungssystem »Grüner Punkt«.

Altgeräte enthalten vielfach noch wertvolle

Materialien. Geben Sie deshalb Ihr ausgedientes

Gerät bei Ihrem Händler bzw. einem Recyclingcenter

zur Wiederverwertung ab. Aktuelle Entsorgungswege

erfragen Sie bitte bei Ihrem Händler oder Ihrer

Entsorgung Filter und Filterbeutel

Filter und Filterbeutel sind aus umweltverträglichen

Materialien hergestellt. Sofern sie keine Substanzen

enthalten, die für den Hausmüll verboten sind, kön-

nen sie über den normalen Hausmüll entsorgt wer-

Gerätebeschreibung de

1 Umschaltbare Bodendüse mit Entriegelungshülse*

2 Umschaltbare Bodendüse*

4 Hartbodendüse mit Entriegelungshülse*

6 Teleskoprohr mit Schiebetaste*

7 Teleskoprohr mit Schiebemanschette

und Entriegelungshülse*

15 Filterwechselanzeige

18 Elektronischer Schieberegler

19 Schwenkgriff; auch als Ein- / Ausschalter

und Tragegriff nutzbar

20 Netzanschlusskabel

24 Abstellhilfe (an der Geräteunterseite)

25 Motorschutzfilter

Es freut uns, dass Sie sich für einen Bosch Staubsauger

der Baureihe BSG7 entschieden haben.

In dieser Gebrauchsanweisung werden verschiedene

BSG7 – Modelle dargestellt. Es ist deshalb möglich,

dass nicht alle beschriebenen Ausstattungsmerkmale

und Funktionen auf Ihr Modell zutreffen.

Sie sollten nur das Original Zubehör von Bosch

verwenden, das speziell für Ihren Staubsauger

entwickelt wurde, um das bestmögliche Saugergebnis

Bitte Bildseiten ausklappen!

Vor dem ersten Gebrauch

Handgriff auf Saugschlauch stecken und verrasten.

a) Saugschlauchstutzen in die Saugöffnung einrasten.

b) Zum Entfernen des Saugschlauches Entriegelungstasten

drücken und Schlauch herausziehen.

a) Handgriff und Teleskoprohr zusammenstecken.

b) Handgriff bis zum Einrasten in das Teleskoprohr

Zum Lösen der Verbindung Entriegelungshülse drücken

und Teleskoprohr herausziehen.

a) Bodendüse und Teleskoprohr zusammenstecken.

b) Teleskoprohr bis zum Einrasten bündig in den Stutzen

der Bodendüse schieben.

Zum Lösen der Verbindung Entriegelungshülse drücken

und Teleskoprohr herausziehen

Durch Verstellen der Schiebemannschette / Schiebetaste

in Pfeilrichtung Teleskoprohr entriegeln und gewünschte

Netzanschlusskabel am Stecker greifen, auf die

ewünschte Länge herausziehen und Netzstecker in

a) Staubsauger durch Betätigen der Ein- / Austaste in

Pfeilrichtung einschalten.

b) Die Taste kann auch mit Hilfe des Schwenkgriffes

Durch Verstellen des Schiebereglers kann die

gewünschte Saugkraft stufenlos eingestellt werden.

Für das Absaugen empfindlicher Stoffe, z. B. Gardinen.

Für die tägliche Reinigung bei geringer Verschmutzung.

Zur Reinigung robuster Bodenbeläge, Hartböden und

bei starker Verschmutzung.

Zum Reinigen von hartnäckigen und sehr starken

Bodendüse einstellen:

a) Zum Saugen von Teppichen

Bodendüsen unterliegen, abhängig von der Beschaffen-

heit ihres Hartbodens (z.B. raue, rustikale Fließen)

einem gewissen Verschleiß. Deshalb sollten Sie in

regelmäßigen Abständen die Laufsohle der Düse über-

prüfen. Verschlissene, scharfkantige Düsensohlen

können Schäden auf empfindlichen Hartböden wie

Parkett oder Linoleum verursachen. Der Hersteller

haftet nicht für eventuelle Schäden, die durch eine

verschlissene Bodendüse verursacht werden.

Ist Ihr Gerät mit einer Turbo-Bürste ausgestattet,

entnehmen Sie bitte die Hinweise über Anwendung und

Wartung der beiliegenden Gebrauchsanweisung.

( je nach Bedarf auf Handgriff bzw. Saugrohr stecken )

Zum Reinigen von Fugen und Ecken

Zum Reinigen von Polstermöbeln, Vorhängen usw.

Zum Absaugen von Bilderrahmen, Büchern,

empfindlichen Möbeln, usw.

Kleinzubehör, das Sie nicht benötigen, kann bequem im

Zubehörfach des Gerätedeckels untergebracht werden.

( je nach Bedarf auf Handgriff bzw. Saugrohr stecken ).

Zum Reinigen von Matratzen, Polstern usw.

䡲 Bohrdüse am Handgriff befestigen und so an der Wand

platzieren, dass die Bohrlochöffnung der Düse direkt

über dem zu bohrenden Loch sitzt.

䡲 Gerät auf niedrigem Leistungsniveau einstellen und

䡲 Bohrdüse wird durch die Saugkraft in der gewünschten

Eventuell empfiehlt es sich die Leistung höher nach-

zuregulieren, je nach Oberflächenbeschaffenheit der

zu bohrenden Wand, um das Festsaugen der Bohrdüse

Beim Bohren wird der Feinstaub automatisch

䡲 Bodendüse zum leichten und gründlichen Entfernen von

䡲 Teleskoprohr bis zum Einrasten in den Stutzen der

Tierhaardüse schieben.

Zum Lösen der Verbindung Entriegelungshülse drücken

und Teleskoprohr herausziehen.

䡲 Zur Reinigung die Düse einfach mit dem Saugrohr /

Teleskoprohr absaugen.

Zum Saugen von harten Bodenbelägen

(Fliesen, Parkett usw.)

Teleskoprohr bis zum Einrasten in den Stutzen der

Hartbodendüse schieben.

Zum Lösen der Verbindung Entriegelungshülse drücken

und Teleskoprohr herausziehen.

Reinigung der Hartbodendüse

a) Zum Reinigen Düse von unten absaugen.

b) Aufgewickelte Fäden und Haare mit einer Schere

Fäden und Haare mit der Fugendüse absaugen.

Bei kurzen Saugpausen können Sie nach Ausschalten

des Gerätes die Parkhilfe an der Geräterückseite

Dazu den Haken an der Bodendüse in die Aussparung an

der Geräterückseite schieben.

Zum Überwinden von Hindernissen, z. B. von Treppen,

kann das Gerät auch am Schwenkgriff transportiert

䡲 Netzstecker ziehen.

䡲 Kurz am Netzanschlusskabel ziehen und loslassen. Kabel

rollt sich automatisch auf.

Zum Abstellen/Transportieren des Gerätes können Sie

die Abstellhilfe an der Geräteunterseite benutzen.

Gerät aufrecht hinstellen. Haken an der Bodendüse in die

Aussparung an der Geräteunterseite schieben.

Filterbeutel austauschen

Ist bei vom Boden abgehobener Bodendüse und

höchster Saugleistungseinstellung die Filterwechsel-

anzeige im Deckel vollständig gelb ausgefüllt, muss der

Filterbeutel gewechselt werden, auch wenn er noch nicht

voll sein sollte. In diesem Fall macht die Art des Füllgutes

den Wechsel erforderlich.

Düse, Saugrohr und Saugschlauch dürfen dabei nicht

verstopft sein, da dies auch zum Auslösen der

Filterwechselanzeige führt.

Deckel durch Betätigung des Verschlusshebels in

Pfeilrichtung öffnen.

a) Filterbeutel durch Ziehen an der Verschlusslasche

verschließen und herausnehmen.

b) Neuen Filterbeutel in die Halterung einlegen und

Staubraumdeckel schließen.

Achtung: Deckel schließt nur mit eingelegtem

Motorschutzfilter reinigen

Der Motorschutzfilter sollte in regelmäßigen Abständen

durch Ausklopfen bzw. Auswaschen gereinigt werden!

Staubraumdeckel öffnen (siehe Bild 22).

Motorschutzfilter in Pfeilrichtung herausziehen.

Motorschutzfilter durch Ausklopfen reinigen.

Bei starker Verschmutzung sollte der Motorschutzfilter

ausgewaschen werden.

Den Filter anschließend mindestens 24 Stunden trocknen

Nach der Reinigung, Motorschutzfilter in das Gerät

einschieben und Staubraumdeckel schließen.

Ausblasfilter wechseln

Der Ausblasfilter Ihres Gerätes muss einmal im Jahr

ausgetauscht werden.

Micro-Hygienefilter austauschen

Staubraumdeckel öffnen (siehe Bild 22).

Durch Drücken der Verschlusslasche in Pfeilrichtung

Filterhalter entriegeln

Filterschaum und Micro-Hygienefilter entnehmen.

Neuen Micro-Hygienefilter und den Filterschaum in

Filterhalter einlegen.

Filterhalter in Gerät einsetzen und verrasten.

Micro-Aktivkohlefilter austauschen

䡲 Staubraumdeckel öffnen (siehe Bild 22).

䡲 Durch Betätigen des Verschlusshebels in Pfeilrichtung

Filterhalter entriegeln.

䡲 Micro-Aktivkohlefilter entnehmen.

䡲 Neuen Micro-Aktivkohlefilter in Gerät einsetzen und

Hepa-Filter austauschen

䡲 Staubraumdeckel öffnen (siehe Bild 22).

䡲 Durch Drücken der Verschlusslasche in Pfeilrichtung

Hepa-Filter entriegeln und aus dem Gerät nehmen

䡲 Neuen Hepa-Filter einsetzen und verrasten.

Nach dem Aufsaugen feiner Staubpartikel, Motorschutzfilter

durch Ausklopfen reinigen, evtl. Micro-Hygienefilter,

Aktivkohle- oder HEPA-Filter austauschen.

Vor jeder Reinigung des Staubsaugers muss dieser

ausgeschaltet und der Netzstecker gezogen werden.

Staubsauger und Zubehörteile aus Kunststoff können mit

einem handelsüblichen Kunststoffreiniger gepflegt werden.

Keine Scheuermittel, Glas- oder Allzweckreiniger

verwenden. Staubsauger niemals in Wasser tauchen.

Der Staubraum kann bei Bedarf mit einem zweiten Staub-

sauger ausgesaugt oder einfach mit einem trockenen

Staubtuch / Staubpinsel gereinigt werden.

Technische Änderungen vorbehalten.36

Austauschfilterpackung

Filter Typ GXXL (BBZ41FGXXL)

Für beste Permormance: GXXLplus (BBZ41GXXLP)

Inhalt: 4 Filterbeutel mit Verschluss

www.dust-bag-bosch.com

Textilfilter (Dauerfilter) BBZ10TFG Wiederverwendbarer Filter mit Klettverschluss.

HEPA-Filter (Klasse H12) BBZ152HF Für Allergiker empfohlen. Für extrem saubere Ausblasluft.

Jährlich auswechseln.

Micro-Aktivkohlefilter BBZ193MAF Kombination von Micro und Aktivkohlefilter. Verhindert für lange Zeit störende Gerüche.

Jährlich auswechseln.

-Bürste BBZ102TBB Bürsten und Saugen in einem Arbeitsgang von kurzflorigen Teppichen und Teppichböden bzw.

für alle Beläge. Besonders geeignet zum Aufsaugen von Tierhaaren. Antrieb der Bürstenwalze

erfolgt über Saugstrom des Staubsaugers. Kein Elektroanschluss erforderlich.

Hartboden-Düse BBZ123HD Zum Saugen glatter Böden (Parkett, Fliesen, Terracotta,...)

Wischdüse BBZ103WD Für alle Hartböden geeignet, wie Parkett, Laminat, Holzdielen, Steinboden, Fliesen, etc.

(die Wirkung der Feuchtreinigungstücher auf empfindliche Hartböden sollte vorab an einer

unauffälligen Stelle geprüft werden).

Saugt gröbere Schmutzpartikel auf, während mit dem eingespannten Tuch gleichzeitig der

Boden feucht gereinigt werden kann.

18 Elektronische schuifregelaar

15 Filterskiftsindikator

Se schimbå de douå ori pe an.

Bundesrepublik Deutschland

Ausland: Für dieses Gerät gelten die von der

Vertretung unseres Hauses in dem Kaufland

herausgegebenen Garantiebedingungen.

Einzelheiten hierüber teilt Ihnen der Händler, bei

dem Sie das Gerät gekauft haben, auf Anfrage

Zur Inanspruchnahme von Garantieleistungen ist

in jedem Fall aber die Vorlage des Kaufbeleges

Dieses Gerät ist entsprechend der europäischen

Richtlinie 2012/19/EU über Elektro- und

Elektronikaltgeräte (waste electrical and electronic

equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige

Rücknahme und Verwertung der Altgeräte vor.

This appliance is labelled in accordance with European
