INSTRUKCJA OBSŁUGI BSG72223 BOSCH

pl Instrukcja obsługi

pl Wskazówki dotyczące bezpieczeństwa . . 22 Instrukcja obsługi . . . . . . . . . . . .98

bağlantı değerine sahip başka elektrikli cihazların da21

Czyszczenie i czynności konserwacyjne

nie mogą być wykonywane przez dzieci

bez nadzoru dorosłych.

Opakowania foliowe należy

przechowywać w miejscu niedostępnym

dla małych dzieci lub wyrzucić.

=> Istnieje niebezpieczeństwo

Odpowiednie użytkowanie

Odkurzacz należy podłączać i uruchamiać wyłącznie

zgodnie z informacjami zawartymi na tabliczce zna-

Nigdy nie odkurzać bez worka lub pojemnika na pył,

filtra zabezpieczającego silnik oraz filtra wylotu

=> Może to spowodować uszkodzenie urządzenia!

Nie odkurzać szczotką ani rurą w pobliżu głowy.

=> Istnieje niebezpieczeństwo obrażeń ciała!

Podczas odkurzania schodów urządzenie musi znaj-

dować się niżej niż użytkownik.

Nie używać przewodu zasilającego ani węża do prze-

noszenia/transportowania odkurzacza.

Jeśli przewód zasilający urządzenia zostanie uszkod-

zony, musi zostać wymieniony przez producenta lub

serwis producenta lub inną osobę z podobnymi kwa-

lifikacjami, aby uniknąć zagrożeń.

W przypadku wielogodzinnej pracy w trybie ciągłym

należy całkowicie wyciągnąć z odkurzacza przewód

W celu odłączenia urządzenia od sieci ciągnąć za

wtyczkę, a nie za przewód zasilający.

Przewodu zasilającego nie wolno prowadzić po

ostrych krawędziach ani zaciskać.

Przed przystąpieniem do prac związanych z naprawą

lub konser wacją odkurzacza należy wyciągnąć wty-

czkę z gniazda sieciowego.

Nie włączać uszkodzonego odkurzacza. W przypadku

zakłócenia w pracy urządzenia należy wyciągnąć wty-

czkę z gniazda sieciowego.

W celu uniknięcia zagrożeń naprawy urządzenia oraz

wymiana części w odkurzaczu mogą być wykonywa-

ne wyłącznie przez autoryzowany serwis.

Odkurzacz należy chronić przed wpływem czynników

atmosferycznych, wilgocią i źródłami ciepła.

Unikać kontaktu filtrów (worek filtrujący, filtr zabez-

pieczający silnik, filtr wylotu powietrza itp.) z mate-

riałami łatwopalnymi oraz zawierającymi alkohol.

Odkurzacz nie nadaje się do stosowania na placach

=> Odsysanie gruzu budowlanego może prowadzić

do uszkodzenia urządzenia.

Gdy odkurzacz nie jest używany, należy go wyłączać.

Zużyte urządzenia należy bezzwłocznie doprowadzać

do stanu nieprzydatności, a następnie przekazać je

do utylizacji zgodnie z obowiązującymi przepisami.

Instrukcję użytkowania należy zachować. W przypadku

przekazania odkurzacza innej osobie należy dołączyć

Użytkowanie zgodne z przeznaczeniem

Odkurzacz przeznaczony jest do użytku w gospodarst-

wie domowym i nie nadaje się do celów

przemysłowych. Odkurzacz należy użytkować wyłącznie

zgodnie ze wskazówkami zawartymi w niniejszej

instrukcji obsługi. Producent nie ponosi odpowiedzial-

ności za ewentualne szkody powstałe w wyniku użytko-

wania niezgodnego z przeznaczeniem lub

nieprawidłowej obsługi.

Z tego względu należy koniecznie przestrzegać

następujących zaleceń!

Odkurzacz można eksploatować wyłącznie z:

oryginalnymi częściami zamiennymi, oryginalnymi

akcesoriami lub oryginalnym wyposażeniem dodatko-

Aby uniknąć uszkodzeń urządzenia lub skaleczeń,

odkurzacza nie należy używać do:

odkurzania ludzi i zwierząt,

- mikroorganizmów (np. much, pająków itp.),

- substancji szkodliwych dla zdrowia, o ostrych

krawędziach, gorących lub żarzących się,

- substancji wilgotnych lub płynnych,

- łatwopalnych lub wybuchowych materiałów i

- popiołu, sadzy z pieców kaflowych i instalacji cen-

tralnego ogrzewania,

- pyłu tonerowego z drukarek i kopiarek.

Odkurzacz spełnia wymogi techniki oraz

przepisy bezpieczeństwa.

Urządzenie mogą obsługiwać dzieci w

wieku powyżej 8 lat oraz osoby z

ograniczonymi zdolnościami fizycznymi,

sensorycznymi lub umysłowymi, a także

osoby nie posiadające wystarczającego

doświadczenia i/lub wiedzy, jeśli

pozostają pod nadzorem lub zostały

pouczone, jak bezpiecznie obsługiwać

urządzenie i są świadome związanego z

tym niebezpieczeństwa.

Dzieci nie mogą bawić się urządzeniem.hu

Kérjük, őrizze meg a használati utasítást. A porszívó

Gniazdo sieci energetycznej musi być zabezpieczone

bezpiecznikiem o mocy co najmniej 16 A.

Jeżeli w momencie włączania urządzenia zadziała

bezpiecznik, może to być spowodowane tym, że rów-

nocześnie inne urządzenia elektryczne o większej

mocy przyłączeniowej podłączone są do tego same-

go obwodu prądowego.

Zadziałania bezpiecznika można uniknąć, ustawiając

najniższy stopień mocy przed włączeniem urządzenia

i wybierając wyższy stopień dopiero po jego włącze-

Wskazówki dotyczące utylizacji

Opakowanie chroni odkurzacz przed uszkodzeniem

podczas transportu. Składa się ono z materiałów

bezpiecznych dla środowiska naturalnego i z tego

względu nadaje się do odzysku surowców wtórnych.

Niepotrzebne materiały opakowaniowe należy oddać

do punktów zbiórki surowców wtórnych.

Stare urządzenia często zawierają pełnowartościowe

materiały. Z tego względu wysłużone urządzenie

należy oddawać dostawcy względnie do centrum

odzysku surowców wtórnych do ponownego wykor-

zystania. Informację na temat aktualnie obowiązu-

jących sposobów utylizacji można uzyskać w wyspec-

jalizowanym sklepie lub w urzędzie gminy.

Utylizacja filtrów i worków filtrujących

Filtry i worki filtrujące wykonane są z materiałów

przyjaznych dla środowiska. Jeśli nie zawierają sub-

stancji szkodliwych lub niedozwolonych, można je

wyrzucać z odpadami komunalnymi.

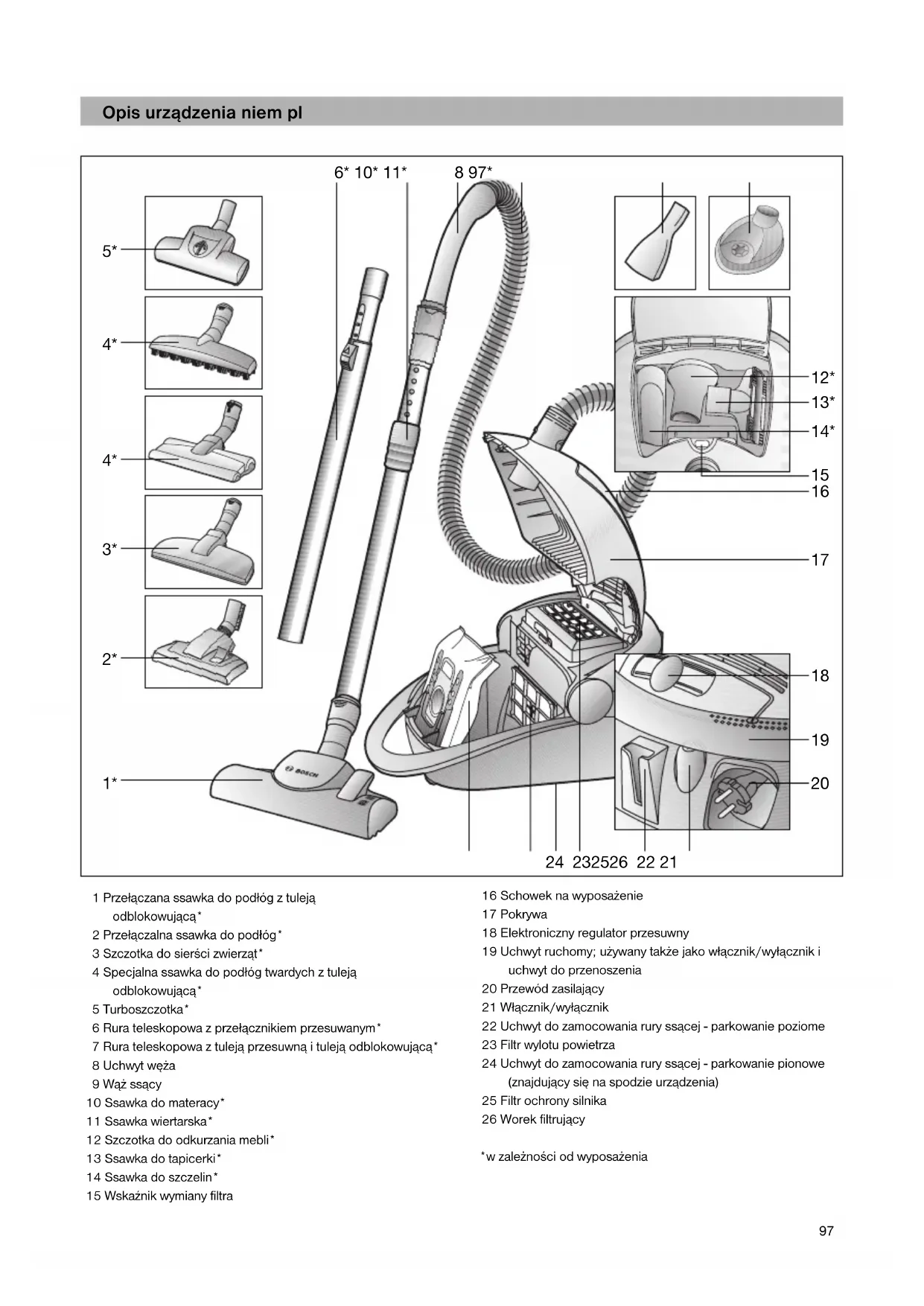

Opis urządzenia niem pl

1 Przełączana ssawka do podłóg z tuleją

2 Przełączalna ssawka do podłóg*

3 Szczotka do sierści zwierząt*

4 Specjalna ssawka do podłóg twardych z tuleją

6 Rura teleskopowa z przełącznikiem przesuwanym*

7 Rura teleskopowa z tuleją przesuwną i tuleją odblokowującą*

14 Ssawka do szczelin*

15 Wskaźnik wymiany filtra

16 Schowek na wyposażenie

18 Elektroniczny regulator przesuwny

19 Uchwyt ruchomy; używany także jako włącznik/wyłącznik i

uchwyt do przenoszenia

20 Przewód zasilający

21 Włącznik/wyłącznik

22 Uchwyt do zamocowania rury ssącej - parkowanie poziome

23 Filtr wylotu powietrza

24 Uchwyt do zamocowania rury ssącej - parkowanie pionowe

(znajdujący się na spodzie urządzenia)

25 Filtr ochrony silnika

*w zależności od wyposażenia

Jest nam bardzo miło, że zdecydowali się Państwo

na zakup odkurzacza marki Bosch serii BSG7.

W niniejszej instrukcji obsługi przedstawione zostały

różne modele BSG7. W związku z tym istnieje

możliwość, że nie wszystkie opisane elementy

wyposażenia oraz funkcje dotyczą Państwa modelu.

Zaleca się stosowanie oryginalnego wyposażenia

dodatkowego marki Bosch, które zaprojektowano

specjalnie z myślą o Państwa odkurzaczu, aby uzyskać

możliwie najlepszy rezultat odkurzania.

Proszę rozłożyć strony z ilustracjami!

Przed pierwszym użyciem

Wsunąć i zatrzasnąć uchwyt na wężu ssącym.

a) Zatrzasnąć króćce węża ssącego w otworze ssącym.

b) W celu usunięcia węża ssącego należy nacisnąć przyciski

odryglowujące i wyciągnąć wąż.

a) Wpiąć uchwyt i rurę teleskopową.

b) Wsunąć uchwyt w rurę teleskopową i zatrzasnąć.

W celu rozłączenia połączenia nacisnąć tuleję odblokowującą i

wyciągnąć rurę teleskopową.

a) Wpiąć ssawkę do podłóg i rurę teleskopową.

b) Wsunąć rurę teleskopową w króciec ssawki do podłóg aż do

W celu rozłączenia połączenia nacisnąć tuleję odblokowującą

i wyciągnąć rurę teleskopową.

W celu zmiany pozycji przesuwnego kołnierza / przesuwnego

przycisku należy odryglować rurę teleskopową w stronę

pokazaną przez strzałkę i ustawić odpowiednią długość.

Uchwycić przewód zasilający na wtyczce, wyciągnąć na

odpowiednia długość i włożyć wtyczkę do gniazda

a) Włączyć odkurzacz poprzez przesunięcie przycisku

włącznika/wyłącznika w kierunku wskazanym przez strzałkę.

b) Przycisk może być także uruchomiony za pomocą uchwytu

Moc ssania może być regulowana stopniowo poprzez zmianę

ustawień regulatora przesuwnego.

Do odkurzania delikatnych materiałów, np. firan.

Do codziennego czyszczenia przy małym zanieczyszczeniu.

Do czyszczenia wytrzymałych wykładzin podłogowych,

twardych powierzchni oraz

przy dużym zanieczyszczeniu.

Do czyszczenia dużych zanieczyszczeń.

Ustawianie ssawki do podłóg:

䡲 Do odkurzania dywanów i wykładziny dywanowej =>

twardych powierzchni =>

W zależności od właściwości podłogi (np. szorstkie,

rustykalne podłogi) szczotki do podłóg ulegają

zniszczeniu. Dlatego należy w regularnych odstępach

czasu sprawdzać spód szczotki. Zużyte, o ostrych

kantach spody szczotki mogą uszkodzić delikatne

podłogi, jak parkiet czy linoleum. Producent nie ponosi

odpowiedzialności za ewentualne szkody powstałe

w wyniku używania zużytych szczotek do podłóg.

Jeśli urządzenie jest wyposażone w turboszczotkę, należy

stosować się do zaleceń dotyczących użytkowania i konserwacji

zawartych w załączonej instrukcji użytkowania.

Odkurzanie z zastosowaniem wyposażenia

(należy zamontować odpowiednie wyposażenie, zależnie od

potrzeb, na uchwycie względnie na rurze zasysającej).

a) Ssawka szczelinowa

Do czyszczenia szczelin i załamań.

b) Ssawka do tapicerki

Do czyszczenie mebli tapicerowanych, zasłon itd.

c) Szczotka do odkurzania mebli

Do odkurzania ram obrazów, książek, delikatnych mebli itd.

Drobne wyposażenie, które nie jest używane

w danym momencie, można przechowywać w schowku na

(nasadzić w zależności od potrzeby na uchwyt względnie rurę

ssącą).Do czyszczenia materacy, obić itp.

䡲 Przymocować ssawkę wiertarską do uchwytu i umieścić przy

ścianie w taki sposób, aby otwór wiertniczy w ssawce

znajdował się nad wierconym otworem.

䡲 Ustawić urządzenie na niski poziom i następnie włączyć.

䡲 Ssawka wiertarska utrzymywana jest w wybranej pozycji za

pomocą siły ssania. W zależności od właściwości powierzchni

wierconej ściany, ewentualnie zalecane jest podwyższenie

mocy ssania dla zapewnienia mocnego przyssania ssawki

W trakcie wiercenia drobny pył jest automatycznie zasysany.

Szczotka do sierści zwierząt

䡲 Szczotka podłogowa do delikatnego i dokładnego usuwania

䡲 Wsunąć rurę teleskopową aż do zatrzaśnięcia w króćcu

W celu rozłączenia nacisnąć tuleję odblokowującą i wyciągnąć

䡲 Oczyszczanie ssawki następuje przez odkurzenie rurą

zasysająca / rurą teleskopową. Specjalna ssawka do

Do odkurzania twardych wykładzin podłogowych (płytek cera-

micznych, parkietu itp.)

Wsunąć rurę teleskopową w króciec ssawki do podłóg twar-

dych aż do zatrzaśnięcia.

W celu rozłączenia połączenia nacisnąć tuleję odblokowującą

i wyciągnąć rurę teleskopową.

Czyszczenie szczotki do podłóg twardych

Do krótkich przerw w odkurzaniu po wyłączeniu urządzenia

można użyć uchwytu umieszczonego po drugiej stronie

Wsunąć hak przy ssawce do podłóg we wgłębienie na

Aby pokonać przeszkody np. schody, urządzenie może być

transportowane za ruchomy uchwyt.

䡲 Wyciągnąć wtyczkę.

䡲 Pociągnąć krótko za kabel przyłącza sieciowego i puścić. Kabel

zwija się automatycznie.

Do odstawienia/ transportu można użyć uchwytu znajdującego

się na spodzie urządzenia.

Ustawić urządzenie pionowo. Wsunąć hak przy ssawce do

podłóg we wgłębienie na spodzie urządzenia.

Wymiana worka filtrującego

Jeśli przy oderwanej od podłogi ssawce i ustawieniu

najwyższej mocy ssania, wskaźnik wymiany filtra w pokrywie jest

całkowicie wypełniony na żółto, worek filtrujący musi być

wymieniony, także jeśli nie jest do końca zapełniony. W tym

przypadku konieczność wymiany spowodowana jest przez

Ssawka, rura ssąca i wąż ssący nie mogą być przy tym

zatkane, ponieważ to także prowadzi do włączenia wskaźnika

Otworzyć pokrywę poprzez przesunięcie dźwigni zamykającej

w kierunku wskazanym przez strzałkę.

a) worek filtrujący należy zamknąć i zdjąć poprzez pociągnięcie

nakładki zamykającej.

b) Należy nałożyć nowy worek filtracyjny do mocowania i

Uwaga: pokrywa zamyka się tylko

z założonym workiem filtracyjnym .

Czyszczenie filtra zabezpieczającego silnik

Filtr zabezpieczający silnika powinien być czyszczony regularnie

poprzez wytrzepywanie względnie wypłukanie!

Otworzyć pokrywę (patrz rysunek 22).

Wyciągnąć filtr ochrony silnika w kierunku wskazywanym przez

Oczyścić filtr ochrony silnika poprzez wytrzepanie.

W przypadku dużego zanieczyszczenia filtr ochrony silnika

Następnie filtr należy pozostawić do wyschnięcia na co

najmniej 24 godziny.

Po oczyszczeniu filtr ochrony silnika należy wsunąć z

powrotem i zamknąć pokrywę.

Przed każdym czyszczeniem odkurzacza trzeba go wyłączyć i

wyciągnąć wtyczkę z gniazda zasilającego.

Odkurzacz i wyposażenie z tworzywa sztucznego mogą być

czyszczone ogólnodostępnymi na rynku preparatami do mycia

Nie należy stosować żadnych środków do szorowania,

środków do czyszczenia szkła lub środków

W żadnym wypadku odkurzacza nie wolno zanurzać w

Komorę pyłową można w razie potrzeby oczyścić za pomocą

drugiego odkurzacza lub po prostu suchą ścierką / pędzlem.

Zastrzega się wprowadzanie zmian technicznych.

Wymiana filtra wylotu powietrza

Filtr wylotu powietrza Państwa urządzenia musi być wymieniany

co najmniej raz w roku.

Wymiana filtra mikrohigieny

Otworzyć pokrywę (patrz rysunek 22).

Odryglować uchwyt filtra poprzez nacisk na nakładkę

zamykającą w kierunku wskazanym przez strzałkę

Wyjąć piankę filtrującą i filtr mikrohigieny.

Do uchwytu filtra włożyć nowy filtr mikrohigieny i pianę

Włożyć i zatrzasnąć uchwyt filtra w urządzeniu.

Wymiana mikrofiltra z węglem aktywnym

䡲 Otworzyć pokrywę (patrz rysunek 22).

䡲 Odryglować uchwyt filtra poprzez przesunięcie dźwigni

zamykającej w kierunku wskazanym przez strzałkę.

䡲 Wyjąć mikrofiltr z węglem aktywnym.

䡲 Założyć nowy mikrofiltr z węglem aktywnym do urządzenia i

Jeśli urządzenie wyposażone jest w filtr hepa, musi on być

䡲 Otworzyć pokrywę (patrz rysunek 22).

䡲 Odryglować filtr hepa poprzez przesunięcie nakładki

zamykającej w kierunku wskazanym przez strzałkę i wyjąć z

urządzenia (patrz rysunek 25).

䡲 Założyć nowy filtr hepa i zatrzasnąć.

Po odkurzaniu małych cząsteczek kurzu, należy oczyścić filtr

zabezpieczający silnik poprzez wytrzepanie, ewentualnie wymienić

filtr mikrohigieny, filtra z węglem aktywnym lub filtr HEPA.

w zależności od wyposażenia101

Wyposażenie specjalne

Pakiet worków wymiennych

Typ filtra GXXL (BBZ41FGXXL)

Dla najwyższej wydajności: GXXLplus (BBZ41GXXLP)

Zawartość: 4 worki filtrujące z zamknięciem

1 mikrofiltr higieniczny

www.dust-bag-bosch.com

Filtr tkaninowy (filtr trwały) BBZ10TFG Worek wielokrotnego użytku z zamknięciem rzepowym.

Filtr HEPA (klasa H12) BBZ152HF Zalecany dla alergików. Dla zapewnienia bardzo czystego powietrza wydmuchiwanego

Wymieniać co roku (patrz rysunek 30)

Mikrofiltr z węglem aktywnym BBZ193MAF Połączenie mikrofiltra i filtra z węgla aktywnego. Zapobiega przez długi

okres czasu rozprzestrzenianiu się nieprzyjemnych zapachów. Wymieniać

-szczotka BBZ102TBB Szczotkowanie i odsysanie w jednym procesie roboczym dywanów o krótkim włosie oraz wykładzin

dywanowych względnie wszystkich rodzajów wykładzin. Szczególnie nadaje się do usuwania sierści

zwierząt. Napęd wałka szczotkowego odbywa się za pomocą strumienia powietrza zasysanego przez

odkurzacz. Nie jest wymagane żadne podłączenie elektryczne.

Szczotka do podłóg twardych BBZ123HD Do odkurzania gładkich podłóg (parkiet, płytki ceramiczne, terakota,...)

Ssawka do zmywania BBZ103WD Nadaje się do wszystkich rodzajów twardych powierzchni podłogowych, takich jak parkiet, laminat,

drewniane deski, podłogi kamienne, terakota, itp. (uprzednio, w niewidocznym miejscu, należy spraw-

dzić działanie wilgotnych ściereczek na delikatne powietrznie twardych podłóg).

Zasysa większe cząstki brudu, a naprężona ścierka czyści wówczas podłogę na mokro.102

a) Przed przystąpieniem do czyszczenia należy odessać

zanieczyszczenia od spodu ssawki.

b) Nawinięte nitki i włosy przeciąć nożyczkami.

Nitki i włosy odkurzać za pomocą ssawki szczelinowej.

Dla urza˛dzenia obowia˛zuja˛ warunki gwaran-

cyjne wydane przez nasze przedstawjcielstwo

w kraju zakupu. O szczególach mo´zecie sie˛

Pa´nstwo dowledzie´c u sprzedawcy, u którego

dokonano zakupu urza˛dzenia. Przy korzystaniu

ze ´swiadcze´n gwarancyjnych wymagane jest

przedlo´zenie dowodu zakupu.

Urządzenie to oznaczono zgodnie z europejską

wytyczną 2012/19/UE o zużytych urządzeniach

elektrycznych i elektronicznych (waste electrical and

electronic equipment - WEEE).

Wytyczna ta określa ramy obowiązującego w całej Unii

Europejskiej odbioru i wtórnego wykorzystania starych
