INSTRUKCJA OBSŁUGI GAS 25 Professional BOSCH

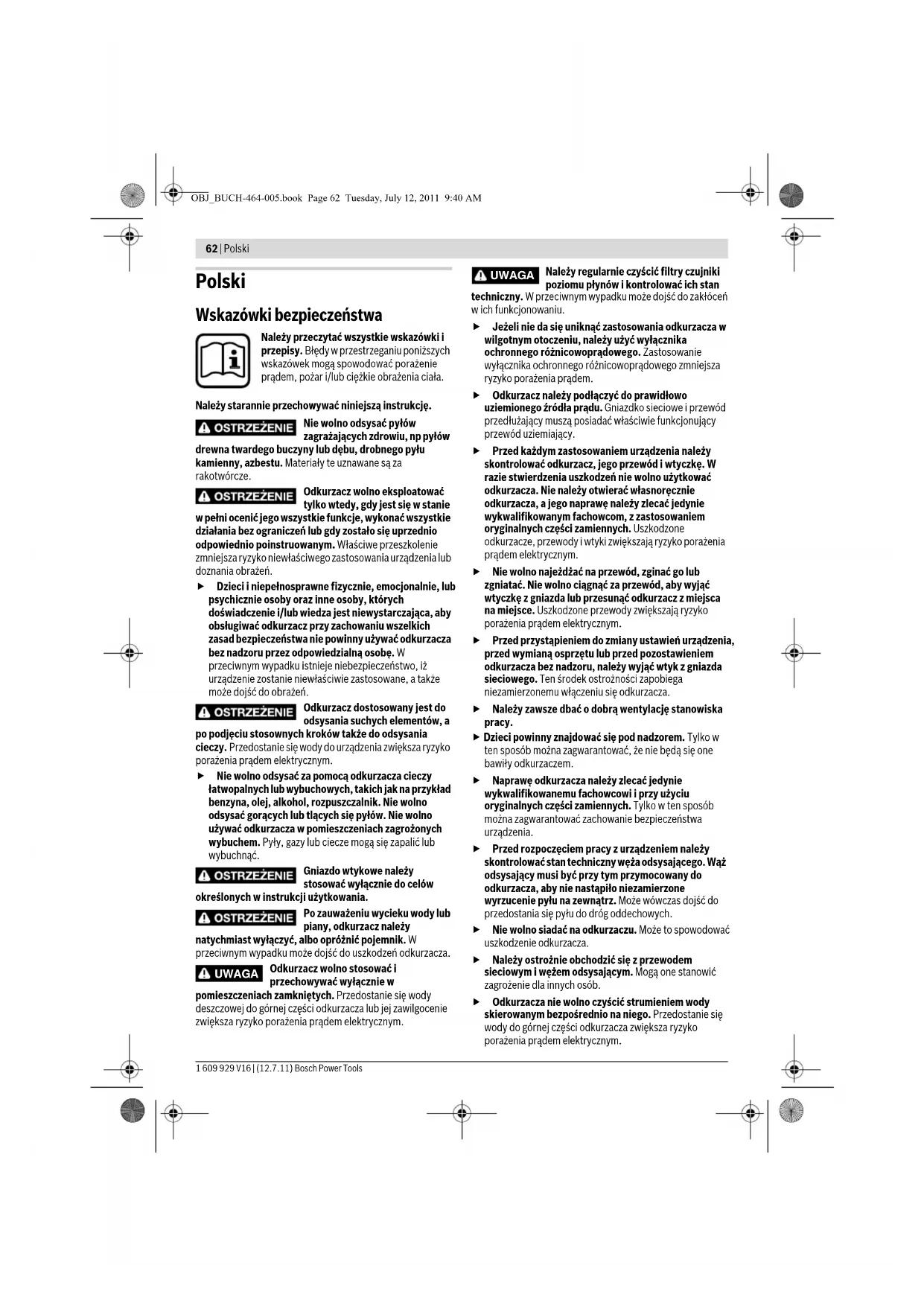

OBJ_BUCH-464-005.book Page 61 Tuesday, July 12, 2011 9:40 AM62 | Polski 1 609 929 V16 | (12.7.11) Bosch Power Tools Polski Wskazówki bezpieczeństwa Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należy starannie przechowywać niniejszą instrukcję. Nie wolno odsysać pyłów zagrażających zdrowiu, np pyłów drewna twardego buczyny lub dębu, drobnego pyłu kamienny, azbestu. Materiały te uznawane są za rakotwórcze. Odkurzacz wolno eksploatować tylko wtedy, gdy jest się w stanie w pełni ocenić jego wszystkie funkcje, wykonać wszystkie działania bez ograniczeń lub gdy zostało się uprzednio odpowiednio poinstruowanym. Właściwe przeszkolenie zmniejsza ryzyko niewłaściwego zastosowania urządzenia lub doznania obrażeń. f Dzieci i niepełnosprawne fizycznie, emocjonalnie, lub psychicznie osoby oraz inne osoby, których doświadczenie i/lub wiedza jest niewystarczająca, aby obsługiwać odkurzacz przy zachowaniu wszelkich zasad bezpieczeństwa nie powinny używać odkurzacza bez nadzoru przez odpowiedzialną osobę. W przeciwnym wypadku istnieje niebezpieczeństwo, iż urządzenie zostanie niewłaściwie zastosowane, a także może dojść do obrażeń. Odkurzacz dostosowany jest do odsysania suchych elementów, a po podjęciu stosownych kroków także do odsysania cieczy. Przedostanie się wody do urządzenia zwiększa ryzyko porażenia prądem elektrycznym. f Nie wolno odsysać za pomocą odkurzacza cieczy łatwopalnych lub wybuchowych, takich jak na przykład benzyna, olej, alkohol, rozpuszczalnik. Nie wolno odsysać gorących lub tlących się pyłów. Nie wolno używać odkurzacza w pomieszczeniach zagrożonych wybuchem. Pyły, gazy lub ciecze mogą się zapalić lub wybuchnąć. Gniazdo wtykowe należy stosować wyłącznie do celów określonych w instrukcji użytkowania. Po zauważeniu wycieku wody lub piany, odkurzacz należy natychmiast wyłączyć, albo opróżnić pojemnik. W przeciwnym wypadku może dojść do uszkodzeń odkurzacza. Odkurzacz wolno stosować i przechowywać wyłącznie w pomieszczeniach zamkniętych. Przedostanie się wody deszczowej do górnej części odkurzacza lub jej zawilgocenie zwiększa ryzyko porażenia prądem elektrycznym. Należy regularnie czyścić filtry czujniki poziomu płynów i kontrolować ich stan techniczny. W przeciwnym wypadku może dojść do zakłóceń w ich funkcjonowaniu. f Jeżeli nie da się uniknąć zastosowania odkurzacza w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowoprądowego. Zastosowanie wyłącznika ochronnego różnicowoprądowego zmniejsza ryzyko porażenia prądem. f Odkurzacz należy podłączyć do prawidłowo uziemionego źródła prądu. Gniazdko sieciowe i przewód przedłużający muszą posiadać właściwie funkcjonujący przewód uziemiający. f Przed każdym zastosowaniem urządzenia należy skontrolować odkurzacz, jego przewód i wtyczkę. W razie stwierdzenia uszkodzeń nie wolno użytkować odkurzacza. Nie należy otwierać własnoręcznie odkurzacza, a jego naprawę należy zlecać jedynie wykwalifikowanym fachowcom, z zastosowaniem oryginalnych części zamiennych. Uszkodzone odkurzacze, przewody i wtyki zwiększają ryzyko porażenia prądem elektrycznym. f Nie wolno najeżdżać na przewód, zginać go lub zgniatać. Nie wolno ciągnąć za przewód, aby wyjąć wtyczkę z gniazda lub przesunąć odkurzacz z miejsca na miejsce. Uszkodzone przewody zwiększają ryzyko porażenia prądem elektrycznym. f Przed przystąpieniem do zmiany ustawień urządzenia, przed wymianą osprzętu lub przed pozostawieniem odkurzacza bez nadzoru, należy wyjąć wtyk z gniazda sieciowego. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się odkurzacza. f Należy zawsze dbać o dobrą wentylację stanowiska pracy. f Dzieci powinny znajdować się pod nadzorem. Tylko w ten sposób można zagwarantować, że nie będą się one bawiły odkurzaczem. f Naprawę odkurzacza należy zlecać jedynie wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. Tylko w ten sposób można zagwarantować zachowanie bezpieczeństwa urządzenia. f Przed rozpoczęciem pracy z urządzeniem należy skontrolować stan techniczny węża odsysającego. Wąż odsysający musi być przy tym przymocowany do odkurzacza, aby nie nastąpiło niezamierzone wyrzucenie pyłu na zewnątrz. Może wówczas dojść do przedostania się pyłu do dróg oddechowych. f Nie wolno siadać na odkurzaczu. Może to spowodować uszkodzenie odkurzacza. f Należy ostrożnie obchodzić się z przewodem sieciowym i wężem odsysającym. Mogą one stanowić zagrożenie dla innych osób. f Odkurzacza nie wolno czyścić strumieniem wody skierowanym bezpośrednio na niego. Przedostanie się wody do górnej części odkurzacza zwiększa ryzyko porażenia prądem elektrycznym. UWAGA UWAGA OBJ_BUCH-464-005.book Page 62 Tuesday, July 12, 2011 9:40 AMPolski | 63 Bosch Power Tools 1 609 929 V16 | (12.7.11) Symbole Następujące symbole mogą mieć znaczenie podczas pracy z odkurzaczem. Proszę zapamiętać te symbole i ich znaczenia. Właściwa interpretacja symboli sprzyja lepszemu i bezpieczniejszemu użytkowaniu odkurzacza. Opis urządzenia i jego zastosowania Proszę rozłożyć stronę przedstawiającą rysunki odkurzacza i pozostawić ją rozłożoną podczas czytania instrukcji obsługi. Użycie zgodne z przeznaczeniem Odkurzacz przeznaczony jest do zasysania i pochłaniania substancji niezagrażających zdrowiu i niepalnych cieczy. Jest dostosowany do podwyższonych obciążeń w zastosowaniach przemysłowych, np. w rzemiośle, przemyśle i w warsztatach naprawczych. Odkurzacz wolno używać tylko wtedy, gdy się jest w stanie w pełni ocenić jego wszystkie funkcje, wykonać wszystkie działania bez ograniczeń lub po uzyskaniu odpowiednich instrukcji. Przedstawione graficznie komponenty Numeracja przedstawionych graficznie komponentów odnosi się do rysunku odkurzacza na stronie graficznej. 1 Uchwyt na przewód sieciowy 2 Uchwyt transportowy 3 Górna część odkurzacza 4 Przełącznik trybów pracy 5 Gniazdo dla elektronarzędzia 6 Zasuwka 7 Uchwyt węża 8 Wąż odsysania 9 Pojemnik 10 Zamknięcia górnej części odkurzacza 11 Worek na pył 12 Filtr fałdowany 13 Filtr zabezpieczający silnik 14 Czujniki stanu napełnienia Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment osprzętu można znaleźć w naszym katalogu osprzętu. Dane techniczne Informacja o poziomie hałasu Wartości pomiarowe określono zgodnie z normą EN 60704. Typowe dla tego urządzenia wartości poziomu ciśnienia akustycznego skorygowanego charakterystyką częstotliwościową A są mniejsze niż 70 dB(A). Niepewność pomiaru K = 3 dB. Poziom mocy akustycznej może podczas pracy przekroczyć 80 dB(A). Należy stosować środki ochrony słuchu! Symbol Znaczenie Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Odchylić górną część odkurzacza 3 i przytrzymać ją w tej pozycji. Ująć filtr fałdowany 12 za mostki i wyjąć go, pociągając do góry. UWAGA Odkurzacz uniwersalny GAS 25 Professional Numer katalogowy

Moc znamionowa W1200 Częstotliwość Hz 50/60 Pojemność zbiornika (brutto) l25 Pojemność netto l16 Pojemność worka na pył

maks. podciśnienie* hPa 248 maks. natężenie przepływu*

/h 220 Siła ssania W 316 (6 mbar) Powierzchnia filtra fałdowanego

Ciężar odpowiednio do EPTA-Procedure 01/2003 kg 11,8 Klasa ochrony

Stopień ochrony IP 24

• mierzone przy dmuchawieDane aktualne są dla napięcia znamionowego [U] 230 V. W przypadku niższych napięć, a także modeli specyficznych dla danego kraju, dane te mogą się różnić.Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego odkurzacza. Nazwy handlowe poszczególnych modeli mogą się różnić. OBJ_BUCH-464-005.book Page 63 Tuesday, July 12, 2011 9:40 AM64 | Polski 1 609 929 V16 | (12.7.11) Bosch Power Tools Deklaracja zgodności Oświadczamy z pełną odpowiedzialnością, że produkt, przedstawiony w rozdziale „Dane techniczne“, odpowiada wymaganiom następujących norm i dokumentów normatywnych: EN 60335 oraz dyrektywom 2006/42/WE, 2004/108/WE wraz ze zmianami użytkownika. Dokumentacja techniczna (2006/42/WE): Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montaż f Przed przystąpieniem do jakichkolwiek czynności obsługowym przy odkurzaczu, należy wyjąć wtyczkę sieciową z gniazda. Wkładanie/wymiana worka na pył (zob. rys. A) – Otworzyć zatrzaski 10 i zdjąć górną część odkurzacza 3. – Wyjąć worek na pył 11 z kołnierza, pociągając go do tyłu. Zamknąć otwór worka poprzez przełożenie pokrywki. Wyjąć zamknięty worek na pył z odkurzacza. – Nałożyć nowy pojemnik na pył 11 na kołnierz przyłączeniowy odkurzacza. Upewnić się, że worek na pył 11 przylega w całej długości do wewnętrznej ścianki pojemnika 9. Nałożyć wierzchnią część odkurzacza 3. – Zamknąć zatrzaski 10. Do odsysania na sucho należy koniecznie użyć worek na pył

11. Zastosowanie worka na pył 11 spowoduje, iż filtr

fałdowany 12 pozostanie dłużej czysty, dłużej utrzyma się wydajność odsysania, a także ułatwiona będzie likwidacja pyłu i kurzu. Montaż węża odsysającego (zob. rys.A) Wąż ssący 8 nałożyć na uchwyt 7 i przekręcić go w kierunku zgodnym z ruchem wskazówek zegara aż do oporu. Połączyć ze sobą rury ssące, mocno wtykając jedną w drugą. Wskazówka: Firma Bosch poleca zastosowanie antystatycznych węży ssących o średnicy 19 mm lub 35 mm. Praca Uruchamianie f Należy zwrócić uwagę na napięcie sieciowe! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej odkurzacza. Urządzenia przeznaczone do pracy pod napięciem 230 V można przyłączać również do sieci 220 V. f Po zauważeniu wycieku wody lub piany, odkurzacz należy natychmiast wyłączyć, albo opróżnić pojemnik. W przeciwnym wypadku może dojść do uszkodzeń odkurzacza. Symbole na przełączniku trybów pracy Włączanie/wyłączanie Aby włączyć odkurzacz, przełącznik trybów pracy odkurzacza 4 należy ustawić w pozycji on. Aby wyłączyć odkurzacz, przełącznik trybów pracy odkurzacza 4 należy ustawić w pozycji off. Praca z zastosowaniem zdalnego sterowania (zob. rys. B) Odkurzacz posiada wmontowane gniazdo wtyczkowe ze stykiem ochronnym 5. Można do niego podłączyć elektronarzędzie z zewnątrz. Odkurzacz uruchomi się automatycznie poprzez elektronarzędzie, podłączone do gniazda. Należy przy tym wziąć pod uwagę maksymalnie dopuszczalną moc przyłączową podłączonego elektronarzędzia. Przełącznik trybów pracy 4 ustawić na symbolu Praca z zastosowaniem zdalnego sterowania. W ofercie wyposażenia dodatkowego znajduje się szereg różnych systemów węży, służących do podłączenia odkurzacza do różnego rodzaju elektronarzędzi. Aby uruchomić odkurzacz, należy włączyć podłączone do gniazda 5 elektronarzędzie. Odkurzacz uruchamia się automatycznie. Aby wyłączyć odkurzacz, należy wyłączyć elektronarzędzie. Odkurzacz wyłącza się automatycznie ok. 6 sekund później. Elektromagnetyczne czyszczenie filtra Urządzenie zostało wyposażone w system elektro- magnetycznego oczyszczania filtrów, służący do czyszczenia filtra fałdowanego 12 z zalegających warstw kurzu. Najpóźniej po zauważeniu spadku wydajności odsysania, należy uruchomić elektromagnetyczne oczyszczanie filtra. Przełącznik trybów pracy 4 ustawić na symbolu Elektromagnetyczne oczyszczanie filtra. Ewentualnie podłączone elektronarzędzie musi być wyłączone. Odkurzacz otrząsa filtr ok. 10 sekund, a następnie wyłącza się automatycznie. Przed ponownym rozpoczęciem użytkowania odkurzacza, należy odczekać, aby pył osadził się w zbiorniku. Częstotliwość oczyszczania filtra zależy od rodzaju i ilości zasysanego pyłu. Dzięki regularnemu oczyszczaniu filtra przedłużona zostanie maksymalna wydajność pracy. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification on Uruchomienie off Wyłączenie Elektromagnetyczne czyszczenie filtra Praca z zastosowaniem zdalnego sterowania OBJ_BUCH-464-005.book Page 64 Tuesday, July 12, 2011 9:40 AMPolski | 65 Bosch Power Tools 1 609 929 V16 | (12.7.11) Odsysanie na mokro f Nie wolno odsysać za pomocą odkurzacza cieczy łatwopalnych lub wybuchowych, takich jak na przykład benzyna, olej, alkohol, rozpuszczalnik. Nie wolno odsysać gorących lub tlących się pyłów. Nie wolno używać odkurzacza w pomieszczeniach zagrożonych wybuchem. Pyły, gazy lub ciecze mogą się zapalić lub wybuchnąć. f Nie wolno stosować odkurzacza jako pompy wodnej. Odkurzacz przeznaczony jest do odsysania mieszanki wodno-powietrznej. f Przed przystąpieniem do jakichkolwiek czynności obsługowym przy odkurzaczu, należy wyjąć wtyczkę sieciową z gniazda. Wskazówka: Przed rozpoczęciem odsysania na mokro, należy wyjąć worek na pył 11 i opróżnić pojemnik 9. Odkurzacz wyposażony jest w czujniki stanu napełnienia 14. Po osiągnięciu maksymalnego napełnienia odkurzacz wyłącza się. Przełącznik trybów pracy 4 ustawić w pozycji off. Aby uniknąć zagrożenia grzybami pleśniowymi, należy po zakończeniu pracy, wyjąć filtr fałdowany 12 i dokładnie go wysuszyć lub zdjąć górną pokrywę odkurzacza 3 i pozostawić odkurzacz otwarty, aż do wysuszenia jego wnętrza. Możliwości zastosowania Odkurzacz nadaje się do zasysania i oczyszczania następujących materiałów: – drobny pył, który podlega ogólnej wartości granicznej wynoszącej 3 mg/m

– pyły z materiałów mineralnych zawierające wodorotlenek aluminium – pyły grafitu – pyły aluminium – pyły papieru – pyły sadzy – pyły lakierów w proszku – pyły poliuretanowe – pyły tworzyw sztucznych wzmocnionych włóknem szklanym (GFK) na bazie żywicy polimerowej, por. Karta Charakterystyki Niebezpiecznych Substancji Chemicznych producenta – pyły tworzyw sztucznych wzmocnionych włóknem węglowym (CFK) na bazie żywicy polimerowej, por. Karta Charakterystyki Niebezpiecznych Substancji Chemicznych producenta Z zasady nie wolno używać odkurzacza w pomieszczeniach zagrożonych wybuchem. Konserwacja i serwis Konserwacja i czyszczenie f Przed przystąpieniem do jakichkolwiek czynności obsługowym przy odkurzaczu, należy wyjąć wtyczkę sieciową z gniazda. f Aby móc efektywnie i bezpiecznie pracować, należy zawsze utrzymywać odkurzacz i jego otwory wentylacyjne w czystości. Jeżeli konieczna okaże się wymiana przewodu przyłączeniowego, należy zlecić ją firmie Bosch lub w autoryzowanym przez firmę Bosch punkcie naprawy elektronarzędzi, co pozwoli uniknąć ryzyka zagrożenia bezpieczeństwa. Jeśli odkurzacz, mimo starannych metod produkcji i kontroli uległby awarii, naprawy jego powinien dokonać autoryzowany serwis elektronarzędzi firmy Bosch. Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego elektronarzędzia zgodnie z danymi na tabliczce znamionowej. Wyjmowanie/wymiana filtra fałdowanego (zob. rys.C) Uszkodzone filtry fałdowane należy natychmiast wymieniać

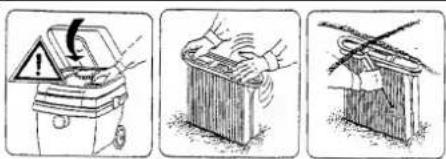

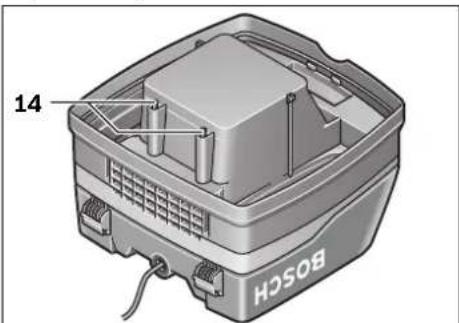

– Za pomocą monety lub podobnego przedmiotu, obrócić zamknięcie przy zasuwie 6 o 1/4 obrotu w kierunku ukazanym strzałką i wcisnąć zasuwę. – Odchylić górną część odkurzacza 3 i przytrzymać ją w tej pozycji. Ująć filtr fałdowany 12 za mostki i wyjąć go, pociągając do góry. – Oczyścić filtr fałdowany 12. – Wstawić nowy lub oczyszczony filtr fałdowany 12, zwracając przy tym uwagę na jego prawidłowe osadzenie. – Ponownie opuścić wierzchnią część odkurzacza 3. Lekki nacisk z góry spowoduje ponowne zaskoczenie zasuwki 6. Pojemnik Pojemnik 9 należy od czasu do czasu czyścić, używając do tego celu dostępne w handlu (nie szorujące) środki czyszczące, a następnie pozostawić do osuszenia. Filtr zabezpieczający silnik (zob. rys. B) Filtr zabezpieczający silnik 13 w zasadzie nie wymaga konserwacji. Od czasu do czasu należy go wyjąć z odkurzacza i wypłukać w czystej wodzie (bez dodatków). Przed ponownym umieszczeniem filtra w odkurzaczu należy go dobrze osuszyć. Czujniki stanu napełnienia Od czasu do czasu należy czyścić czujniki stanu napełnienia 14. Otworzyć zatrzaski 10 i zdjąć górną część odkurzacza 3. Czujniki stanu napełnienia 14 należy czyścić za pomocą miękkiej szmatki. Ponownie nałożyć górną część odkurzacza 3 i zamknąć zatrzaski 10.
