BRUGSANVISNING GAS 25 Professional BOSCH

OBJ_DOKU-27115-001.fm Page 36 Tuesday, July 12, 2011 1:14 PMDansk | 37 Bosch Power Tools 1 609 929 V16 | (12.7.11) Klantenservice en advies Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderde- len. Explosietekeningen en informatie over vervangingson- derdelen vindt u ook op: www.bosch-pt.com De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren. Nederland Tel.: +31 (076) 579 54 54 Fax: +31 (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België en Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-mail: outillage.gereedschap@be.bosch.com Afvalverwijdering Zuiger, toebehoren en verpakkingen dienen op een voor het milieu verantwoorde wijze te worden gerecycled. Gooi de zuiger niet bij het huisvuil. Alleen voor landen van de EU: Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude ap- paraten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu ver- antwoorde wijze worden hergebruikt. Wijzigingen voorbehouden. Dansk Sikkerhedsinstrukser Læs alle sikkerhedsinstrukser og anvisnin- ger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller al- vorlige kvæstelser. Disse instrukser bør opbevares til senere brug. Opsug ikke sundhedsfarlige stoffer som f.eks. bøgetræs- eller egetræs- støv, stenstøv og asbest. Disse stoffer gælder som kræft- fremkaldende. Brug kun sugeren, hvis du er i stand til at vurdere alle funktioner 100 % og gennemføre dem uden indskrænkninger eller har modta- get tilsvarende instrukser. En omhyggelig instruktion forrin- ger forkert betjening og kvæstelser. f Børn og personer, der på grund af deres fysiske, senso- riske eller psykiske evner eller uerfarenhed eller ukendskab ikke er i stand til at betjene sugeren sikkert, må ikke bruge denne suger uden tilsyn eller instruktion fra en ansvarlig person. Ellers er der fare for fejlbetjening og kvæstelser. Sugeren er egnet til at opsuge tørre stoffer; træffes egnede foranstaltnin- ger, er den også egnet til at opsuge væsker. Indtrængning af væske øger risikoen for at få elektrisk stød. f Brug ikke sugeren til at opsuge brændbare eller eksplo- sive væsker som f.eks. benzin, olie, alkohol eller opløs- ningsmidler. Opsug ikke varmt eller brændende støv. Brug ikke sugeren i eksplosionsfarlige rum. Støv, dam- pe eller væsker kan antændes eller eksplodere. Brug kun stikdåsen til de formål, der er fastlagt i betjeningsvejledningen. Sluk straks for sugeren, så snart skum eller vand strømmer ud og tøm behol- deren. Ellers kan sugeren blive beskadiget. Sugeren må kun bruges og opbevares in- dendørs. Indtrængning af regn eller vand i sugerens overdel øger risikoen for elektrisk stød. Rengør niveausensorerne for væske med regelmæssige mellemrum og kontroller, om de er beskadiget. Ellers kan funktionen forringes. f Hvis det ikke kan undgås at bruge sugeren i fugtige om- givelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød. f Tilslut sugeren til et korrekt jordforbundet strømnet. Stikdåse og forlængerledning skal være forsynet med en funktionsdygtig jordledning. f Kontrollér altid suger, kabel og stik før brug. Anvend ikke sugeren, hvis den er beskadiget. Forsøg ikke at åb- ne sugeren og sørg for, at den kun repareres af kvalifi- cerede fagfolk, og at der kun benyttes originale reser- vedele. Beskadigede sugere, kabler og stik øger risikoen for elektrisk stød. f Und gå at køre hen over eller klemme ledningen. Træk ikke i ledningen for at trække stikket ud af stikdåsen el- ler bevæge sugeren. Beskadigede ledninger øger risikoen for elektrisk stød. f Træk stikket ud af stikkontakten, inden maskinen ind- stilles, der skiftes tilbehørsdele, eller sugeren lægges fra. Disse sikkerhedsforanstaltninger forhindrer en utilsig- tet start af sugeren. f Sørg for god ventilation på arbejdspladsen. f Sørg for, at børn er under opsyn. Dermed sikres det, at børn ikke leger med sugeren. f Sørg for, at sugeren kun repareres af specialiseret per- sonale og at der kun benyttes originale reservedele. Dermed sikres det, at sugeren bliver ved med at være sik- ker. f Kontroller, at sugeslangen er fejlfri, før sugeren tages i drift. Lad sugeslangen blive på sugeren, så støv ikke trænger utilsigtet ud. Ellers kan du indånde støv. f Brug ikke sugeren til at sidde på. Du kan beskadige suge- ren. f Brug netkablet og sugeslangen omhyggeligt. Du kan ud- sætte andre personer for fare. f Rengør ikke sugeren ved at rette en vandstråle direkte på den. Indtrængning af vand i sugerens overdel øger risi- koen for elektrisk stød. ADVARSEL ADVARSEL ADVARSEL ADVARSEL ADVARSEL PAS PÅ PAS PÅ OBJ_BUCH-464-005.book Page 37 Tuesday, July 12, 2011 9:40 AM38 | Dansk 1 609 929 V16 | (12.7.11) Bosch Power Tools Symboler De efterfølgende symboler kan være af betydning for din suger. Læg mærke til symbolerne og overhold deres betydning. En rigtig forståelse af symbolerne er med til at sikre en god og sikker brug af sugeren. Beskrivelse af produkt og ydelse Klap venligst foldesiden med illustration af sugeren ud og lad denne side være foldet ud, mens du læser betjeningsvejled- ningen. Beregnet anvendelse Støvsugeren er beregnet til at opsuge ikke sundhedsfarlige stoffer og ikke brændbare væsker. Den er egnet til de store krav, der stilles til maskiner til erhvervsmæssig brug f.eks. in- den for håndværk og industri samt på værksteder. Brug kun sugeren, hvis du er i stand til at vurdere alle funktio- ner 100 % og gennemføre dem uden indskrænkninger eller har modtaget tilsvarende instruktioner. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af sugeren på illustrationssiden. 1 Ledningsholder 2 Bæregreb 3 Sugerens overdel 4 Driftsform-valgkontakt 5 Stikdåse til el-værktøj 6 Lås 7 Slangeholder 8 Sugeslange 9 Beholder 10 Lås til sugerens overdel 11 Støvpose 12 Foldefilter 13 Motorværnfilter 14 Niveausensorer Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram. Tekniske data Støjinformation Måleværdier er beregnet iht. EN 60704. Værktøjets A-vurderede lydtrykniveau er typisk mindre end 70 dB(A). Usikkerhed K = 3 dB. Støjniveauet kan overstige 80 dB(A) under arbejdet. Brug høreværn! Symbol Betydning Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvis- ningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Klap sugerens overdel 3 op og hold den fast. Tag fat i foldefilte- rets 12 forbindelsesstykker og tag filteret ud opad.

Maks. undertryk* hPa 248 Max. gennemstrømningsmængde*

Vægt svarer til EPTA-Procedure 01/2003 kg 11,8 Beskyttelsesklasse

• målt på blæseren Angivelserne gælder for nominelle spændinger [U] 230 V. Disse angi- velser kan variere ved lavere spændinger og i landespecifikke udførel- ser. Læg mærke til typenummeret på typeskiltet til din støvsuger. Handels-betegnelserne for de enkelte sugere kan variere. OBJ_BUCH-464-005.book Page 38 Tuesday, July 12, 2011 9:40 AMDansk | 39 Bosch Power Tools 1 609 929 V16 | (12.7.11) Overensstemmelseserklæring Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60335 og direktiverne 2006/42/EF, 2004/108/EF inkl. ændringer. Teknisk dossier (2006/42/EF) ved: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montering f Træk stikket ud af stikdåsen, før der arbejdes på ma- skinen. Støvpose skiftes/sættes i (se Fig. A) –Åbn låsene 10 og tag overdelen af sugeren 3. – Træk den fulde støvpose 11 af tilslutningsflangen bagudtil. Luk åbningen på støvposen ved at klappe låget om. Tag den lukkede støvpose af sugeren. – Kræng den nye støvpose 11 hen over sugerens tilslut- ningsflange. Sørg for, at støvposen 11 i hele sin længde lig- ger an op ad den indvendige væg på beholderen 9. Sæt overdelen på sugeren 3 igen. –Luk låsene 10. Til tørsugning sættes en støvpose 11 i. Bruges en støvpose 11, bliverfoldefilteret 12 længere fri; desuden holdes suge- ydelsen god i længere tid og bortskaffelsen gøres nemmere. Sugeslange monteres (se Fig. A) Anbring sugeslangen 8 på slangeholderen 7 og drej den helt til højre. Stik sugerørene fast ind i hinanden. Bemærk: Bosch anbefaler statisk afledende sugeslanger med en slangediameter på 19 mm eller 35 mm. Brug Ibrugtagning f Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på sugerens ty- peskilt. El-værktøj til 230 V kan også tilsluttes til 220 V. f Sluk straks for sugeren, så snart skum eller vand strøm- mer ud og tøm beholderen. Ellers kan sugeren blive be- skadiget. Symboler på driftsform-valgkontakt Tænd/sluk Sugeren tændes ved at stille driftsform-valgkontakten 4 på on. Sugeren slukkes ved at stille driftsform-valgkontakten 4 på off. Drift med fjernbetjeningsautomatik (se Fig. B) I sugeren er der integreret en beskyttelseskontakt-stikdåse 5. Den kan bruges til at tilslutte eksterne el-værktøjer. Sugeren tages automatisk i brug via det tilsluttede el-værktøj. Over- hold den max. tilladte tilslutningseffekt, der gælder for det til- sluttede el-værktøj. Stil driftsform-valgkontakten 4 på symbolet Drift med fjern- betjeningsautomatik. El-værktøjet kan forbindes med forskellige slangesystemer (tilbehør). Sugeren tages i brug ved at tænde for det el-værktøj, der er forbundet med stikdåsen 5. Sugeren starter automatisk. Sluk el-værktøjet for at slukke for sugeren. Sugeren slukker automatisk ca. 6 sekunder senere. Elektromagnetisk filterrens Maskinen er udstyret med en elektromagnetisk filterrens, der sørger for at befri foldefilteret 12 for fastsiddende støv. Når sugeydelsen er blevet utilstrækkelig, aktiveres filterren- sen. Stil driftsform-valgkontakten 4 på symbolet Elektromagne- tisk filterrens. Et evt. tilsluttet el-værktøj skal være slukket. Sugeren vibrerer i ca. 10 sekunder og slukker så automatisk. Vent med at tænde for støvsugeren, til støvet har lagt sig i be- holderen. Støvtype og støvmængde er afgørende for, hvor ofte filteret skal renses. Anvendes maskinen regelmæssigt, bibeholdes den max. ydelse i længere tid. Vådsugning f Brug ikke sugeren til at opsuge brændbare eller eksplo- sive væsker som f.eks. benzin, olie, alkohol eller opløs- ningsmidler. Opsug ikke varmt eller brændende støv. Brug ikke sugeren i eksplosionsfarlige rum. Støv, dam- pe eller væsker kan antændes eller eksplodere. f Sugeren må ikke bruges som vandpumpe. Sugeren er beregnet til at opsuge luft- og vandblandinger. f Træk stikket ud af stikdåsen, før der arbejdes på ma- skinen. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification on Start off Stop Elektromagnetisk filterrens Drift med fjernbetjeningsautomatik OBJ_BUCH-464-005.book Page 39 Tuesday, July 12, 2011 9:40 AM40 | Dansk 1 609 929 V16 | (12.7.11) Bosch Power Tools Bemærk: Fjern før vådsugningen støvposen 11 og tøm behol- deren 9. Sugeren er udstyret med niveausensorer 14. Når det max. ni- veau er nået, slukker sugeren. Stil driftsform-valgkontakten 4 på off. Tag efter sugearbejdet foldefilteret 12 ud for at undgå mug- dannelse og lad det tørre godt eller tag overdelen af sugeren 3 og lad den tørre. Anvendelsesmuligheder Sugeren kan bruges til at opsuge følgende materialer: – Finstøv, der er underkastet den generelle støvgrænsevær- di på 3 mg/m

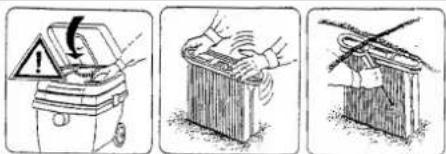

– Mineralmateriale-støv med aluminiumhydroxid –Grafikstøv – Aluminiumsstøv –Papirstøv – Sodstøv –Pulverlak-støv –Polyurethan-støv – GFK-støv på basis af epoxidharpiks, se producentens sik- kerhedsdatablad – CFK-støv på basis af epoxidharpiks, se producentens sik- kerhedsdatablad Sugeren må principielt ikke bruges i eksplosionsfarlige rum. Vedligeholdelse og service Vedligeholdelse og rengøring f Træk stikket ud af stikdåsen, før der arbejdes på ma- skinen. f Hold sugeren og ventilationsåbningerne rene for at ar- bejde godt og sikkert. Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret service- værksted for Bosch el-værktøj for at undgå farer. Skulle sugeren trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch el-værktøj. El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Foldefilter tages ud/skiftes (se Fig. C) Skift beskadigede foldefiltre 12 med det samme. –Drej låsen 6 en 1/4 omdrejning i pilens retning med en mønt el.lign. og tryk låsen ind. – Klap sugerens overdel 3 op og hold den fast. Tag fat i folde- filterets 12 forbindelsesstykker og tag filteret ud opad. – Rens foldefilteret 12. – Sæt det nye eller rensede foldefilter 12 i og kontrollér, at det sidder rigtigt. – Klap sugerens overdel 3 ned igen. Tryk let foroven, så låsen 6 falder tilbage på plads igen. Beholder Tør beholderen 9 ren med et almindeligt, ikke skurende ren- gøringsmiddel en gang imellem og lad den tørre. Motorværnfilter (se Fig. B) Motorværnfilteret 13 er næsten vedligeholdelsesfrit. Tag mo- torværnfilteret ud en gang imellem og skyl det under rindende vand. Sørg for, at motorværnfilteret er tørt, før det sættes i igen. Niveausensorer Rengør niveausensorerne 14 en gang imellem. Åbn låsene 10 og tag overdelen af sugeren 3. Rengør niveausensorerne 14 med en blød klud. Sæt sugerens overdel 3 på plads igen og luk låsene 10. Fejl Kontrollér følgende, hvis sugeydelsen er utilstrækkelig: – Er sugerens overdel 3 sat rigtigt på? – Er slangesystemet tilstoppet? – Er sugerørene samlet rigtigt? – Er beholderen 9 fuld? –Er støvposen 11 fuld? – Er foldefilteret 12 fyldt med støv? Regelmæssig tømning sikrer optimal sugeydelse. Opnås sugeydelsen ikke herefter, skal den afleveres til den autoriserede kundeservice. Kundeservice og kunderådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedel- stegninger og informationer om reservedele findes også un- der: www.bosch-pt.com Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup Tlf. Service Center: +45 (4489) 8855 Fax: +45 (4489) 87 55 E-Mail: vaerktoej@dk.bosch.com
