NAUDOJIMO INSTRUKCIJA GAS 25 Professional BOSCH

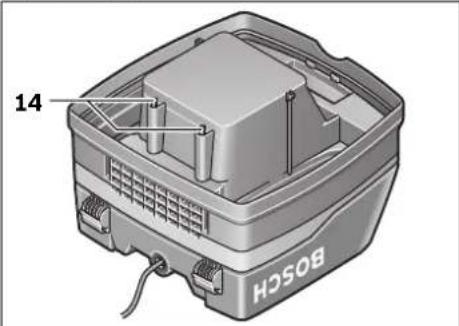

Apslaukiet tvertnes piepildīšanās devējus 14 ar mīkstu audumu. Novietojiet vakuumsūcēja augšējo daļu 3 tai paredzētajā vietā un noslēdziet aizdares 10. Kļūmes Ja vakuumsūcējs nenodrošina pietiekamu uzsūkšanas jaudu, veiciet šādas pārbaudes. – Pārbaudiet, vai vakuumsūcēja augšējā daļa 3 ir pareizi nostiprināta. – Pārbaudiet, vai nav nosprostota uzsūkšanas šļūtene. – Pārbaudiet, vai pagarinātājcaurules posmi ir stingri savienoti. – Pārbaudiet, vai nav bojāta tvertne 9. – Pārbaudiet, vai nav bojāta tvertne 11. – Pārbaudiet, vai ieloču filtrs 12 nav pieblīvēts ar putekļiem. Regulāri iztukšojot vakuumsūcēja tvertni, tiek nodrošināta optimāla uzsūkšanas jauda. Ja pēc minētajām darbībām uzsūkšanas jauda vēl joprojām ir nepietiekama, nogādājiet vakuumsūcēju remonta darbnīcā. Tehniskā apkalpošana un konsultācijas klientiem Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām var atrast arī interneta vietnē: www.bosch-pt.com Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, atbildot uz jautājumiem par izstrādājumu un to piederumu iegādi, lietošanu un regulēšanu. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Dzelzavas ielā 120 S LV-1021 Rīga Tālr.: + 371 67 14 62 62 Telefakss: + 371 67 14 62 63 E-pasts: service-pt@lv.bosch.com Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotais vakuumsūcējs, tā piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Neizmetiet vakuumsūcēju sadzīves atkritumu tvertnē! Tikai ES valstīm Saskaņā ar Eiropas Savienības direktīvu 2002/96/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederī- gie elektroinstrumenti jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Tiesības uz izmaiņām tiek saglabātas. Lietuviškai Saugos nuorodos Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis. Išsaugokite šią instrukciją. Nesiurbkite sveikatai kenksmingų medžiagų, pvz., buko, ąžuolo, uolienų ir asbesto dulkių. Šios medžiagos yra vėžį sukeliančios. Siurblį naudokite tik tada, jei susipažinote su visomis jo funkcijomis ir esate jį visiškai įvaldę arba buvote atitinkamai instruktuoti. Rūpestingai išmokius, sumažėja netinkamo naudojimo ir sužalojimų tikimybė. f Vaikams ir asmenims, dėl fizinių, juslinių ir intelektinių negebėjimų, dėl trūkstamos patirties ar trūkstamų žinių nesugebantiems siurblio valdyti saugiai, šį siurblį leidžiama naudoti tik atsakingo asmens prižiūrimiems ar vadovaujamiems. Priešingu atveju prietaisas gali būti valdomas netinkamai ir kyla sužeidimų pavojus. Siurblys skirtas sausoms medžiagoms siurbti, o naudojant tinkamas priemones – taip pat ir skysčiams siurbti. Į vidų patekęs skystis padidina elektros smūgio riziką. f Nesiurbkite siurbliu degių ir sprogių skysčių, pavyzdžiui, benzino, alyvos, alkoholio, tirpiklių. Nesiurbkite karštų ir degančių dulkių. Nenaudokite siurblio sprogiose patalpose. Dulkės, garai ir skysčiai gali užsidegti ir sprogti. Kištukinį lizdą naudokite tik naudojimo instrukcijoje nurodytu tikslu. Jei iš siurblio pradeda tekėti putos ir vanduo, siurblį nedelsdami išjunkite ir ištuštinkite baką. Priešingu atveju galite pažeisti siurblį. Siurblį naudokite ir laikykite tik patalpose. Į siurblio viršutinę dalį patekęs lietaus vanduo ir drėgmė padidina elektros smūgio riziką. Reguliariai valykite skysčio pripildymo jutiklius ir tikrinkite, ar jie nepažeisti. Priešingu atveju gali sutrikti veikimas. f Jei su siurbliu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės apsauginį jungiklį. Naudojant nuotėkio srovės apsauginį jungiklį sumažėja elektros smūgio pavojus. f Prijunkite siurblį prie tinkamai įžeminto maitinimo tinklo. Kištukinis lizdas ir ilginamasis laidas turi būti su tvarkingu įžeminimu. f Kiekvieną kartą prieš pradėdami naudoti patikrinkite siurblį, laidą ir kištuką. Jei pastebite pažeidimų, siurblio nenaudokite. Neardykite siurblio patys, dėl jo remonto kreipkitės tik į kvalifikuotą specialistą. DĖMESIO DĖMESIO OBJ_BUCH-464-005.book Page 118 Tuesday, July 12, 2011 9:40 AMLietuviškai | 119 Bosch Power Tools 1 609 929 V16 | (12.7.11) Remontuojant siurblį turi būti naudojamos tik originalios atsarginės dalys. Pažeisti siurbliai, laidai ir kištukai padidina elektros smūgio pavojų. f Per laidą nepervažiuokite ir jo nesuspauskite. Netraukite už laido, norėdami iš kištukinio lizdo ištraukti kištuką arba patraukti siurblį. Pažeisti laidai padidina elektros smūgio pavojų. f Prieš pradėdami prietaisą reguliuoti, keisti atsargines dalis arba jei siurblį norite pastatyti sandėliuoti, iš kištukinio lizdo ištraukite kištuką. Ši atsargos priemonė padės išvengti netyčinio siurblio paleidimo. f Pasirūpinkite geru vėdinimu darbo vietoje. f Prižiūrėkite vaikus. Taip bus užtikrinama, kad vaikai su siurbliu nežaistų. f Siurblį turi remontuoti tik kvalifikuotas specialistas ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog siurblys išliks saugus naudoti. f Prieš pradėdami naudoti patikrinkite, ar siurbimo žarna yra nepriekaištingos būklės. Tikrindami, siurbimo žarną palikite primontuotą prie siurblio, kad netikėtai neišeitų dulkių. Priešingu atveju, galite įkvėpti dulkių. f Ant siurblio nesėdėkite. Priešingu atveju siurblį galite pažeisti. f Atsargiai elkitės su maitinimo laidu ir siurbimo žarna. Priešingu atveju galite sužaloti kitus asmenis. f Neplaukite siurblio tiesiai į jį nukreipta vandens srove. Į siurblio viršutinę dalį patekęs vanduo padidina elektros smūgio riziką. Simboliai Žemiau pateikti simboliai gali būti svarbūs naudojant siurblį. Prašome įsiminti simbolius ir jų reikšmes. Teisingai suprasdami simbolius galėsite geriau ir saugiau naudotis siurbliu. Gaminio ir techninių duomenų aprašas Prašome atlenkti instrukcijos atlenkiamąjį puslapį, kuriame pavaizduotas siurblys, ir skaitant laikyti jį atverstą. Elektrinio įrankio paskirtis Siurblys skirtas sveikatai nekenksmingoms medžiagoms ir nedegiems skysčiams susiurbti ir išsiurbti. Jis tinka intensyviam pramoniniam naudojimui, pvz., dirbtuvėse ir pramonės įmonėse. Siurblį naudokite tik tada, jei susipažinote su visomis jo funkcijomis ir esate jį visiškai įvaldę arba buvote atitinkamai instruktuoti. Pavaizduoti prietaiso elementai Pavaizduotų sudedamųjų dalių numeriai atitinka siurblio schemos numerius. 1 Laido laikiklis 2 Rankena prietaisui pernešti 3 Siurblio viršutinė dalis 4 Veikimo režimų perjungiklis 5 Kištukinis lizdas elektriniam įrankiui 6 Fiksatorius 7 Žarnos tvirtinimo anga 8 Siurbiamoji žarna 9 Bakas 10 Siurblio viršutinės dalies užraktas 11 Dulkių surinkimo maišelis 12 Klostytas filtras 13 Variklio apsauginis filtras 14 Pripildymo lygio jutiklis Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje. Simbolis Reikšmė Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepai- sysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis. Atlenkite siurblio viršutinę dalį 3 ir tvirtai ją laikykite. Paimkite klostytą filtrą 12 už viršutinio krašto ir traukdami į viršų išimkite. ATSARGIAI OBJ_BUCH-464-005.book Page 119 Tuesday, July 12, 2011 9:40 AM120 | Lietuviškai 1 609 929 V16 | (12.7.11) Bosch Power Tools Techniniai duomenys Informacija apie triukšmą Matavimų vertės nustatytos pagal EN 60704. Prietaiso triukšmo lygis, išmatuotas pagal A skalę, tipiniu atveju yra mažesnis nei 70 dB(A). Paklaida K = 3 dB. Dirbant triukšmo lygis gali viršyti 80dB(A). Reikia naudoti klausos apsaugos priemones! Atitikties deklaracija Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka šių standartų arba norminių dokumentų: EN 60335 ir Direktyvų 2006/42/EB, 2004/108/EB, ir jų pakeitimų reikalavimus. Techninė byla (2006/42/EB) laikoma: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montavimas f Prieš pradėdami bet kokius siurblio priežiūros ar remonto darbus, iš kištukinio lizdo ištraukite kištuką. Dulkių surinkimo maišelio keitimas ir įdėjimas (žr. pav. A) – Atspauskite užraktus 10 ir nuimkite siurblio viršutinę dalį

– Dulkių surinkimo maišelį 11 nuimkite nuo jungės traukdami atgal. Uždarykite dulkių surinkimo maišelio angą, t.y. atverskite dangtelį. Uždarą dulkių surinkimo maišelį išimkite iš siurblio. – Užmaukite naują dulkių surinkimo maišelį 11 ant siurblio jungės. Įsitikinkite, kad dulkių surinkimo maišelis 11 per visą ilgį yra prigludęs prie bako 9 vidinės sienelės. Uždėkite siurblio viršutinę dalį 3. – Užspauskite užraktus 10. Norėdami siurbti sausas medžiagas, naudokite dulkių surinkimo maišelį 11. Naudojant dulkių surinkimo maišelį 11, klostytas filtras 12 ilgiau išlieka neužterštas, ilgiau išlaikomas siurbimo našumas ir lengviau pašalinamos dulkės. Siurbiamosios žarnos montavimas (žr. pav. A) Siurblio žarną 8 įstatykite į žarnos tvirtinimo angą 7 ir sukite ją iki atramos pagal laikrodžio rodyklę. Siurblio vamzdžius tvirtai įstatykite vieną į kitą. Nuoroda: Bosch rekomenduoja naudoti 19 mm arba 35 mm skersmens antistatines siurbimo žarnas. Naudojimas Paruošimas naudoti f Atkreipkite dėmesį į tinklo įtampą! Maitinimo šaltinio įtampa turi sutapti su siurblio firminėje lentelėje nurodytais duomenimis. 230 V pažymėtus elektrinius įrankius galima jungti ir prie 220 V maitinimo tinklo. f Jei iš siurblio pradeda tekėti putos ir vanduo, siurblį nedelsdami išjunkite ir ištuštinkite baką. Priešingu atveju galite pažeisti siurblį. Simboliai ant veikimo režimų perjungiklio Įjungimas ir išjungimas Norėdami siurblį įjungti, veikimo režimų perjungiklį 4 nustatykite į padėtį on. Norėdami siurblį išjungti, veikimo režimų perjungiklį 4 nustatykite į padėtį off. Universalus siurblys GAS 25 Professional Gaminio numeris

Nominali naudojamoji galia W1200 Dažnis Hz 50/60 Bako talpa (bruto) l25 Talpa neto l16 Dulkių surinkimo maišelio tūris

Maks. išretinimas* hPa 248 Maks. srautas*

Svoris pagal „EPTA-Procedure 01/2003“ kg 11,8 Apsaugos klasė

• išmatuota prie ventiliatoriaus Pateikti duomenys galioja tuo atveju, kai nominali įtampa [U] yra lygi 230 V. Esant mažesnei įtampai, o taip pat priklausomai nuo elektrinio įrankio modifikacijos šie duomenys gali skirtis nuo aukščiau pateiktųjų. Prašome atkreipti dėmesį į Jūsų stovo firminėje lentelėje nurodytą gaminio numerį. Kai kurių siurblių prekybiniai pavadinimai gali skirtis. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification on Įjungimas off Išjungimas Elektromagnetinis filtro valymas Veikimas su automatiniu nuotolinio įjungimo įtaisu OBJ_BUCH-464-005.book Page 120 Tuesday, July 12, 2011 9:40 AMLietuviškai | 121 Bosch Power Tools 1 609 929 V16 | (12.7.11) Veikimas su automatiniu nuotolinio įjungimo įtaisu (žiūr. pav. B) Dulkių siurblyje yra integruotas kištukinis lizdas su apsauginiu kontaktu 5. Prie jo galite prijungti išorinį elektrinį įrankį. Siurblys bus įjungiamas automatiškai, įjungiant prijungtą elektrinį įrankį. Neviršykite maksimalios leistinos prijungto elektrinio įrankio suminės galios. Veikimo režimų perjungiklį 4 nustatykite ties simboliu veikimas su automatiniu nuotolinio įjungimo įtaisu. Iš papildomos įrangos asortimento galima pasirinkti įvairių žarnų sistemų elektriniams įrankiams prijungti. Norėdami įjungti siurblį, įjunkite prie kištukinio lizdo 5 prijungtą elektrinį įrankį. Siurblys paleidžiamas automatiškai. Norėdami siurblį išjungti, išjunkite elektrinį įrankį. Siurblys automatiškai išsijungia apie 6 sek. vėliau. Elektromagnetinis filtro valymas Prietaisas yra su elektromagnetine filtro valymo sistema, kuri nuo klostyto filtro 12 pašalina susikaupusias dulkes. Vėliausiai tada, kai nebepakanka siurbimo našumo, reikia įjungti filtro valymo funkciją. Veikimo režimų perjungiklį 4 nustatykite ties simboliu elektromagnetinis filtro valymas. Jei yra prijungtas elektrinis įrankis, jis turi būti išjungtas. Siurblys apie 10 sekundžių kratosi ir automatiškai išsijungia. Prieš vėl įjungdami siurbimo režimą, trumpai palaukite, kad bake nusėstų dulkės. Filtro valymo dažnumas priklauso nuo dulkių rūšies ir kiekio. Reguliariai atliekant šią funkciją išlaikomas maksimalus našumas. Skysčių siurbimas f Nesiurbkite siurbliu degių ir sprogių skysčių, pavyzdžiui, benzino, alyvos, alkoholio, tirpiklių. Nesiurbkite karštų ir degančių dulkių. Nenaudokite siurblio sprogiose patalpose. Dulkės, garai ir skysčiai gali užsidegti ir sprogti. f Siurblį draudžiama naudoti kaip vandens siurblį. Siurblys yra skirtas oro ir vandens mišiniui susiurbti. f Prieš pradėdami bet kokius siurblio priežiūros ar remonto darbus, iš kištukinio lizdo ištraukite kištuką. Nuoroda: prieš pradėdami siurbti skysčius, išimkite dulkių surinkimo maišelį 11 ir ištuštinkite baką 9. Siurblys yra su pripildymo lygio jutikliais 14. Kai pasiekiamas maksimalus pripildymo lygis, siurblys išsijungia. Veikimo režimų perjungiklį 4 nustatykite į padėtį off. Baigę siurbti, kad išvengtumėte pelėjimo, klostytą filtrą 12 išimkite ir padėkite, kad gerai išdžiūtų, arba nuimkite siurblio viršutinę dalį 3 ir palikite išdžiūti. Pritaikymo galimybės Siurblį leidžiama naudoti šioms medžiagoms susiurbti ir nusiurbti: – smulkioms dulkėms, kurios neviršija 3 mg/m

bendrosios dulkių ribinės vertės – mineralinių medžiagų dulkėms su aliuminio hidroksidu – grafito dulkėms – aliuminio dulkėms – popieriaus dulkėms – suodžių dulkėms – miltelinių dažų dulkėms – poliuretano dulkėms – GFK (stiklo pluoštu armuoto plastiko) dulkėms epoksidinės dervos pagrindu, žr. gamintojo saugos duomenų lapą – CFK (angliavandeniliu armuoto plastiko) dulkėms epoksidinės dervos pagrindu, žr. gamintojo saugos duomenų lapą Sprogioje aplinkoje siurblį naudoti draudžiama. Priežiūra ir servisas Priežiūra ir valymas f Prieš pradėdami bet kokius siurblio priežiūros ar remonto darbus, iš kištukinio lizdo ištraukite kištuką. f Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad ventiliacinės angos ir siurblys būtų švarūs. Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse. Jei, nepaisant kruopščios gamybos ir patikrinimo, siurblys sugestų, jo remontas turi būti atliekamas įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse. Ieškant informacijos ir užsakant atsargines dalis būtina nurodyti dešimtženklį gaminio užsakymo numerį. Klostyto filtro išėmimas ir keitimas (žiūr. pav. C) Pažeistą klostytą filtrą 12 nedelsdami pakeiskite. – Moneta ar kt. daiktu pasukite fiksatoriaus 6 užraktą 1/4 sūkio rodyklės kryptimi ir fiksatorių įspauskite. – Atlenkite siurblio viršutinę dalį 3 ir tvirtai ją laikykite. Paimkite klostytą filtrą 12 už viršutinio krašto ir traukdami į viršų išimkite. – Klostytą filtrą 12 išvalykite. – Įstatykite naują ar išvalytą klostytą filtrą 12 ir patikrinkite, ar jis tinkamai įsistatė. – Siurblio viršutinę dalį 3 vėl nuleiskite žemyn. Šiek tiek paspaudus iš viršaus, fiksatorius 6 vėl užsifiksuoja. Bakas Baką 9 retkarčiais išvalykite įprastu, neabrazyviniu valikliu ir palikite išdžiūti. Variklio apsauginis filtras (žiūr. pav. B) Variklio apsauginiam filtrui 13 techninės priežiūros nereikia. Retkarčiais variklio filtrą išimkite ir praplaukite po švaraus vandens čiurkšle. Prieš įdėdami variklio apsauginį filtrą pa- laukite, kol jis gerai išdžius. OBJ_BUCH-464-005.book Page 121 Tuesday, July 12, 2011 9:40 AM122 | Lietuviškai 1 609 929 V16 | (12.7.11) Bosch Power Tools Pripildymo lygio jutikliai Kartais išvalykite pripildymo lygio jutiklius 14. Atspauskite užraktus 10 ir nuimkite siurblio viršutinę dalį 3. Pripildymo lygio jutiklius 14 valykite minkštu skudurėliu. Vėl uždėkite siurblio viršutinę dalį 3 ir užspauskite užraktus

Gedimai Jei siurbimo našumas nepakankamas, patikrinkite: – Ar tinkamai uždėta siurblio viršutinė dalis 3? – Ar neužsikimšusi žarnų sistema? – Ar siurbiamieji vamzdžiai tvirtai sujungti? – Ar neprisipildė bakas 9? – Ar neprisipildė dulkių surinkimo maišelis 11? – Ar klostytas filtras 12 neužterštas dulkėmis? Reguliariai ištuštinant užtikrinamas optimalus siurbimo našumas. Jei siurbimo našumas vis tiek nepakankamas, siurblį pristatykite į klientų aptarnavimo skyrių. Klientų aptarnavimo skyrius ir klientų konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia: www.bosch-pt.com Bosch klientų konsultavimo tarnybos specialistai mielai jums patars gaminių ir papildomos įrangos pirkimo, naudojimo bei nustatymo klausimais. Lietuva Bosch įrankių servisas Informacijos tarnyba: +370 (037) 713350 ļrankių remontas: +370 (037) 713352 Faksas: +370 (037) 713354 El. paštas: service-pt@lv.bosch.com Šalinimas Siurblys, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami. Nemeskite siurblių į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2002/96/EB dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Galimi pakeitimai.
