GEBRUIKSAANWIJZING GAS 25 Professional BOSCH

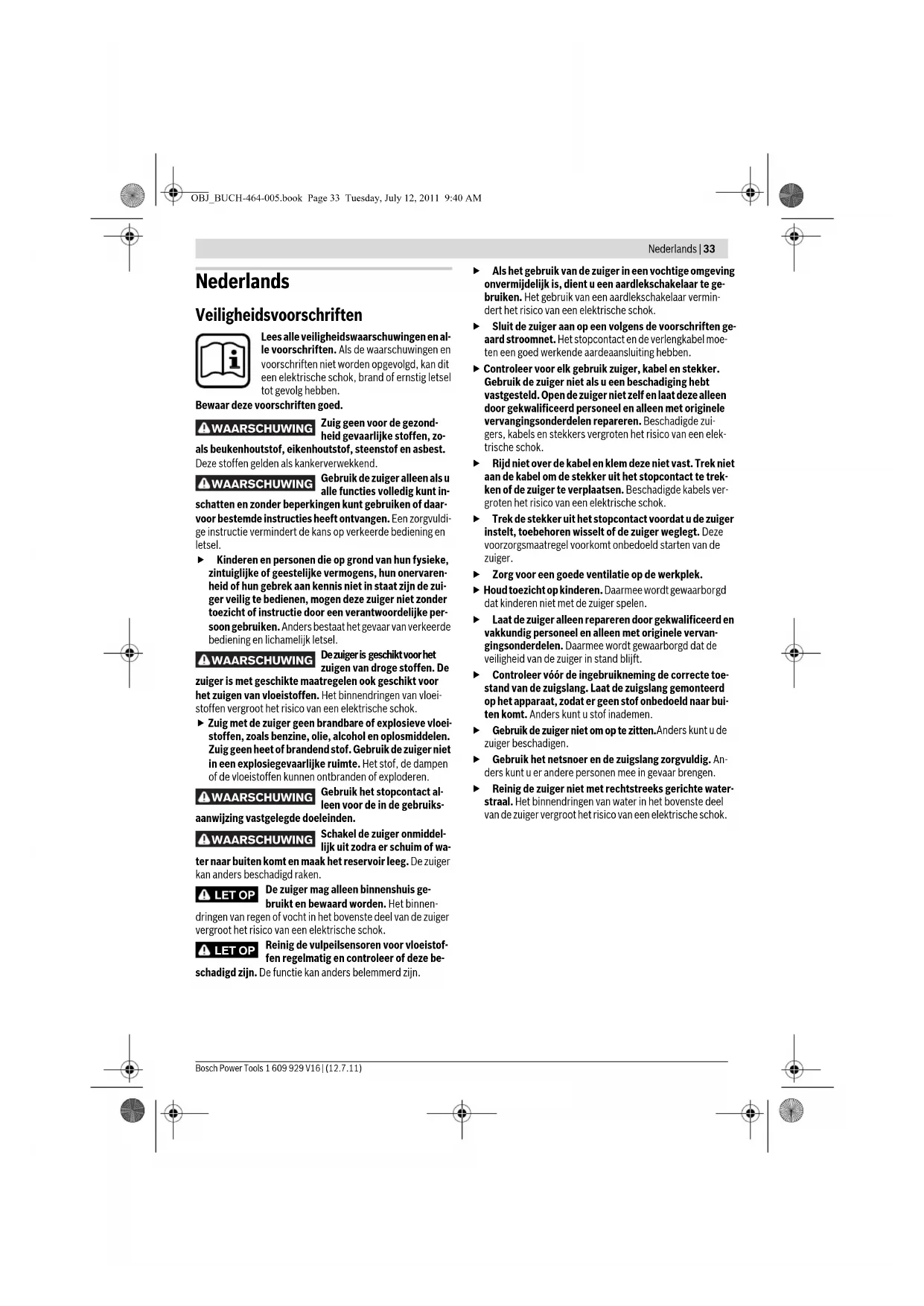

OBJ_BUCH-464-005.book Page 32 Tuesday, July 12, 2011 9:40 AMNederlands | 33 Bosch Power Tools 1 609 929 V16 | (12.7.11) Nederlands Veiligheidsvoorschriften Lees alle veiligheidswaarschuwingen en al- le voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar deze voorschriften goed. Zuig geen voor de gezond- heid gevaarlijke stoffen, zo- als beukenhoutstof, eikenhoutstof, steenstof en asbest. Deze stoffen gelden als kankerverwekkend. Gebruik de zuiger alleen als u alle functies volledig kunt in- schatten en zonder beperkingen kunt gebruiken of daar- voor bestemde instructies heeft ontvangen. Een zorgvuldi- ge instructie vermindert de kans op verkeerde bediening en letsel. f Kinderen en personen die op grond van hun fysieke, zintuiglijke of geestelijke vermogens, hun onervaren- heid of hun gebrek aan kennis niet in staat zijn de zui- ger veilig te bedienen, mogen deze zuiger niet zonder toezicht of instructie door een verantwoordelijke per- soon gebruiken. Anders bestaat het gevaar van verkeerde bediening en lichamelijk letsel. De zuiger is geschikt voor het zuigen van droge stoffen. De zuiger is met geschikte maatregelen ook geschikt voor het zuigen van vloeistoffen. Het binnendringen van vloei- stoffen vergroot het risico van een elektrische schok. f Zuig met de zuiger geen brandbare of explosieve vloei- stoffen, zoals benzine, olie, alcohol en oplosmiddelen. Zuig geen heet of brandend stof. Gebruik de zuiger niet in een explosiegevaarlijke ruimte. Het stof, de dampen of de vloeistoffen kunnen ontbranden of exploderen. Gebruik het stopcontact al- leen voor de in de gebruiks- aanwijzing vastgelegde doeleinden. Schakel de zuiger onmiddel- lijk uit zodra er schuim of wa- ter naar buiten komt en maak het reservoir leeg. De zuiger kan anders beschadigd raken. De zuiger mag alleen binnenshuis ge- bruikt en bewaard worden. Het binnen- dringen van regen of vocht in het bovenste deel van de zuiger vergroot het risico van een elektrische schok. Reinig de vulpeilsensoren voor vloeistof- fen regelmatig en controleer of deze be- schadigd zijn. De functie kan anders belemmerd zijn. f Als het gebruik van de zuiger in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te ge- bruiken. Het gebruik van een aardlekschakelaar vermin- dert het risico van een elektrische schok. f Sluit de zuiger aan op een volgens de voorschriften ge- aard stroomnet. Het stopcontact en de verlengkabel moe- ten een goed werkende aardeaansluiting hebben. f Controleer voor elk gebruik zuiger, kabel en stekker. Gebruik de zuiger niet als u een beschadiging hebt vastgesteld. Open de zuiger niet zelf en laat deze alleen door gekwalificeerd personeel en alleen met originele vervangingsonderdelen repareren. Beschadigde zui- gers, kabels en stekkers vergroten het risico van een elek- trische schok. f Rijd niet over de kabel en klem deze niet vast. Trek niet aan de kabel om de stekker uit het stopcontact te trek- ken of de zuiger te verplaatsen. Beschadigde kabels ver- groten het risico van een elektrische schok. f Trek de stekker uit het stopcontact voordat u de zuiger instelt, toebehoren wisselt of de zuiger weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van de zuiger. f Zorg voor een goede ventilatie op de werkplek. f Houd toezicht op kinderen. Daarmee wordt gewaarborgd dat kinderen niet met de zuiger spelen. f Laat de zuiger alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervan- gingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van de zuiger in stand blijft. f Controleer vóór de ingebruikneming de correcte toe- stand van de zuigslang. Laat de zuigslang gemonteerd op het apparaat, zodat er geen stof onbedoeld naar bui- ten komt. Anders kunt u stof inademen. f Gebruik de zuiger niet om op te zitten. Anders kunt u de zuiger beschadigen. f Gebruik het netsnoer en de zuigslang zorgvuldig. An- ders kunt u er andere personen mee in gevaar brengen. f Reinig de zuiger niet met rechtstreeks gerichte water- straal. Het binnendringen van water in het bovenste deel van de zuiger vergroot het risico van een elektrische schok. WAARSCHUWING WAARSCHUWING WAARSCHUWING WAARSCHUWING WAARSCHUWING LET OP LET OP OBJ_BUCH-464-005.book Page 33 Tuesday, July 12, 2011 9:40 AM34 | Nederlands 1 609 929 V16 | (12.7.11) Bosch Power Tools Symbolen De volgende symbolen kunnen voor het gebruik van de zuiger van belang zijn. Zorg ervoor dat u de symbolen en hun betekenis herkent. Het juiste begrip van de symbolen helpt u de zuiger goed en veilig te gebruiken. Product- en vermogensbeschrijving Vouw de uitvouwbare pagina met de afbeelding van de zuiger open en laat deze pagina opengevouwen terwijl u de gebruiks- aanwijzing leest. Gebruik volgens bestemming De zuiger is bestemd voor het zuigen van voor de gezondheid ongevaarlijke stoffen en niet-brandbare vloeistoffen. Hij is ge- schikt voor zware eisen bij professioneel gebruik, bijvoor- beeld door de vakman, in de industrie en in werkplaatsen. Gebruik de zuiger alleen wanneer u alle functies volledig kunt inschatten en zonder beperkingen kunt gebruiken of daarvoor bestemde instructies heeft ontvangen. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van de zuiger op de pagina met afbeeldingen. 1 Kabelhouder 2 Draaggreep 3 Zuigerbovenstuk 4 Functieschakelaar 5 Stopcontact voor elektrisch gereedschap 6 Grendel 7 Slangopname 8 Zuigslang 9 Reservoir 10 Sluiting voor zuigerbovenstuk 11 Stofzak 12 Harmonicafilter 13 Motorbeschermingsfilter 14 Vulhoogtesensoren Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehoren- programma. Technische gegevens Informatie over geluid Meetwaarden bepaald volgens EN 60704. Het A-gewogen geluidsdrukniveau van het gereedschap is kenmerkend lager dan 70 dB(A). Onzekerheid K = 3 dB. Het geluidsniveau tijdens de werkzaamheden kan 80 dB(A) overschrijden. Draag een gehoorbescherming. Symbool Betekenis Lees alle veiligheidswaarschuwin- gen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg heb- ben. Klap het zuigerbovenstuk 3 open en houd het vast. Pak het har- monicafilter 12 aan de randen vast en trek het naar boven toe uit de zuiger. Allroundzuiger GAS 25 Professional Zaaknummer

Opgenomen vermogen W1200 Frequentie Hz 50/60 Inhoud reservoir (bruto) l25 Netto-inhoud l16 Inhoud stofzak

Max. onderdruk* hPa 248 Max. doorstroomhoeveelheid*

/h 220 Zuigcapaciteit W 316 (6 mbar) Oppervlakte harmonicafilter

Gewicht volgens EPTA-Procedure 01/2003 kg 11,8 Isolatieklasse

• gemeten bij zuigmotorGegevens gelden voor nominale spanningen [U] 230 V. Bij lagere span-ningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken.Let op het zaaknummer op het typeplaatje van de zuiger. De handelsbe-namingen van sommige zuigers kunnen afwijken. OBJ_BUCH-464-005.book Page 34 Tuesday, July 12, 2011 9:40 AMNederlands | 35 Bosch Power Tools 1 609 929 V16 | (12.7.11) Conformiteitsverklaring Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60335 en de richtlijnen 2006/42/EG en 2004/108/EG inclusief de desbetreffende wijzigingen. Technisch dossier (2006/42/EG) bij: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montage f Trek altijd voor werkzaamheden aan de zuiger de stek- ker uit het stopcontact. Stofzak wisselen of inzetten (zie afbeelding A) – Open de sluitingen 10 en verwijder het bovenstuk 3 van de zuiger. – Trek de volle stofzak 11 van de aansluitflens naar achteren los. Sluit de opening van de stofzak door het deksel om te klappen. Neem de afgesloten stofzak uit de zuiger. – Stulp de nieuwe stofzak 11 over de aansluitflens van de zuiger. Controleer dat de stofzak 11 over de volledige leng- te aansluit tegen de binnenkant van het reservoir 9. Plaats het bovenstuk 3 op de zuiger. – Maak de sluitingen 10 dicht. Voor droog zuigen dient u een stofzak 11 te gebruiken. Bij ge- bruik van een stofzak 11 blijft het harmonicafilter 12 langer vrij, de zuigcapaciteit blijft langer in stand en de afvoer van het stof wordt vergemakkelijkt. Zuigslang monteren (zie afbeelding A) Zet de zuigslang 8 op de slangopname 7 en draai de slang rechtsom tot deze niet meer verder kan. Steek de zuigbuizen stevig in elkaar. Opmerking: Bosch adviseert het gebruik van zuigslangen die statische elektriciteit afleiden met een slangdiameter van 19 mm of 35 mm. Gebruik Ingebruikneming f Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het type- plaatje van het gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt. f Schakel de zuiger onmiddellijk uit zodra er schuim of water naar buiten komt en maak het reservoir leeg. De zuiger kan anders beschadigd raken. Symbolen op de functieschakelaar In- en uitschakelen Als u de zuiger wilt inschakelen, zet u de functieschakelaar 4 op on. Als u de zuiger wilt uitschakelen, zet u de functieschakelaar 4 op off. Gebruik met automatische afstandsbediening (zie afbeelding B) In de zuiger is een geaard stopcontact 5 geïntegreerd. Daarop kunt u een extern elektrisch gereedschap aansluiten. De zui- ger wordt via het aangesloten elektrische gereedschap auto- matisch ingeschakeld. Neem het maximaal toegestane aan- sluitvermogen van het aangesloten elektrische gereedschap in acht. Zet de functieschakelaar 4 op het symbool gebruik met auto- matische afstandsbediening. Voor de elektrische gereedschappen zijn als toebehoren ver- schillende aansluitslangsystemen verkrijgbaar. Als u de zuiger wilt inschakelen, schakelt u het op het stop- contact 5 aangesloten elektrische gereedschap in. De zuiger start automatisch. Schakel het elektrische gereedschap uit als u de zuiger wilt uitschakelen. De zuiger wordt na ca. 6 seconden automa- tisch uitgeschakeld. Elektromagnetische reiniging van het filter De zuiger is voorzien van een elektromagnetische reiniging van het filter waardoor het aanhechtend stof van het harmoni- cafilter 12 wordt losgemaakt. Uiterlijk wanneer de zuigcapaciteit onvoldoende is, moet de filterreiniging worden bediend. Zet de functieschakelaar 4 op het symbool elektromagneti- sche filterreiniging. Eventueel aangesloten elektrisch ge- reedschap moet uitgeschakeld zijn. De zuiger trilt ca. 10 seconden en wordt automatisch uitge- schakeld. Wacht kort voordat u weer met zuigen begint, zodat het stof in het reservoir kan neerdalen. Hoe vaak u het filter reinigt, is afhankelijk van het soort stof en de hoeveelheid stof. Bij regelmatig gebruik blijft de maximale zuigcapaciteit langer in stand. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification on Inschakelen off Uitschakelen Elektromagnetische reiniging van het filter Gebruik met automatische afstandsbediening OBJ_BUCH-464-005.book Page 35 Tuesday, July 12, 2011 9:40 AM36 | Nederlands 1 609 929 V16 | (12.7.11) Bosch Power Tools Nat zuigen f Zuig met de zuiger geen brandbare of explosieve vloei- stoffen, zoals benzine, olie, alcohol en oplosmiddelen. Zuig geen heet of brandend stof. Gebruik de zuiger niet in een explosiegevaarlijke ruimte. Het stof, de dampen of de vloeistoffen kunnen ontbranden of exploderen. f De zuiger mag niet als waterpomp worden gebruikt. De zuiger is bestemd voor het opzuigen van een mengsel van lucht en water. f Trek altijd voor werkzaamheden aan de zuiger de stek- ker uit het stopcontact. Opmerking: Verwijder vóór het nat zuigen de stofzak 11 en maak het reservoir 9 leeg. De zuiger is voorzien van vulhoogtesensoren 14. Als de maxi- male vulhoogte bereikt is, wordt de zuiger uitgeschakeld. Zet de functieschakelaar 4 op off. Verwijder na het zuigen het harmonicafilter 12 om schimmel- vorming te voorkomen en laat het filter goed drogen, of ver- wijder het bovenstuk 3 van de zuiger en laat het drogen. Toepassingsmogelijkheden De zuiger mag worden toegepast voor het zuigen van de vol- gende materialen: – Fijn stof waarvoor de algemene stofgrenswaarde van 3mg/m

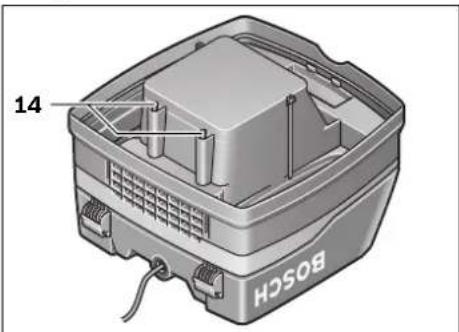

geldt – Stof van minerale materialen met aluminiumhydroxide –Grafietstof – Aluminiumstof –Papierstof – Roetstof – Poederlakstof – Polyurethaanstof – Stof van glasvezelkunststoff op expoxyharsbasis, zie vei- ligheidsinformatieblad van de fabrikant – Stof van koolstofvezelkunststoff op expoxyharsbasis, zie veiligheidsinformatieblad van de fabrikant De zuiger mag principieel niet worden gebruikt in een explo- siegevaarlijke ruimte. Onderhoud en service Onderhoud en reiniging f Trek altijd voor werkzaamheden aan de zuiger de stek- ker uit het stopcontact. f Houd de zuiger en de ventilatieopeningen schoon om goed en veilig te werken. Als de aansluitkabel moet worden vervangen, moeten deze werkzaamheden door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om veiligheidsrisico’s te voorkomen. Mocht de zuiger ondanks zorgvuldige fabricage- en testme- thoden toch defect raken, moet de reparatie door een erken- de klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd. Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap. Harmonicafilter verwijderen of vervangen (zie afbeelding C) Vervang een beschadigd harmonicafilter 12 onmiddellijk. – Draai met een munt of iets dergelijks de sluiting van de grendel 6 een kwartslag in de richting van de pijl en duw de grendel naar binnen. – Klap het zuigerbovenstuk 3 open en houd het vast. Pak het harmonicafilter 12 aan de randen vast en trek het naar bo- ven toe uit de zuiger. – Reinig het harmonicafilter 12. – Zet het nieuwe of gereinigde harmonicafilter 12 in en let er daarbij op dat het stevig vastzit. – Klap het bovenstuk 3 van de zuiger weer omlaag. Door lich- te druk van boven schiet de grendel 6 weer terug. Reservoir Veeg het reservoir 9 van tijd tot tijd met een in de handel ver- krijgbaar, niet-schurend reinigingsmiddel schoon en laat het drogen. Motorbeschermingsfilter (zie afbeelding B) Het motorbeschermingsfilter 13 is in grote mate onder- houdsvrij. Verwijder het motorbeschermingsfilter van tijd tot tijd en spoel het onder schoon water uit. Laat het motorbe- schermingsfilter vóór het inzetten goed drogen. Vulhoogtesensoren Maak de vulhoogtesensoren 14 af en toe schoon. Open de sluitingen 10 en verwijder het bovenstuk 3 van de zuiger. Reinig de vulhoogtesensoren 14 met een zachte doek. Plaats het bovenstuk 3 weer op de zuiger en maak de sluitin- gen 10 dicht. Storingen Controleer bij onvoldoende zuigcapaciteit: – Is het bovenstuk 3 van de zuiger goed aangebracht? – Is het slangsysteem verstopt? – Zijn de zuigbuizen stevig samengevoegd? – Is het reservoir 9 vol? – Is de stofzak 11 vol? – Is het harmonicafilter 12 dichtgelopen met stof? Regelmatig leegmaken waarborgt een optimale zuigcapaci- teit. Als de zuigcapaciteit daarna niet wordt bereikt, moet de zui- ger naar de klantenservice worden gebracht.
