BEDIENUNGSANLEITUNG GAS 25 Professional BOSCH

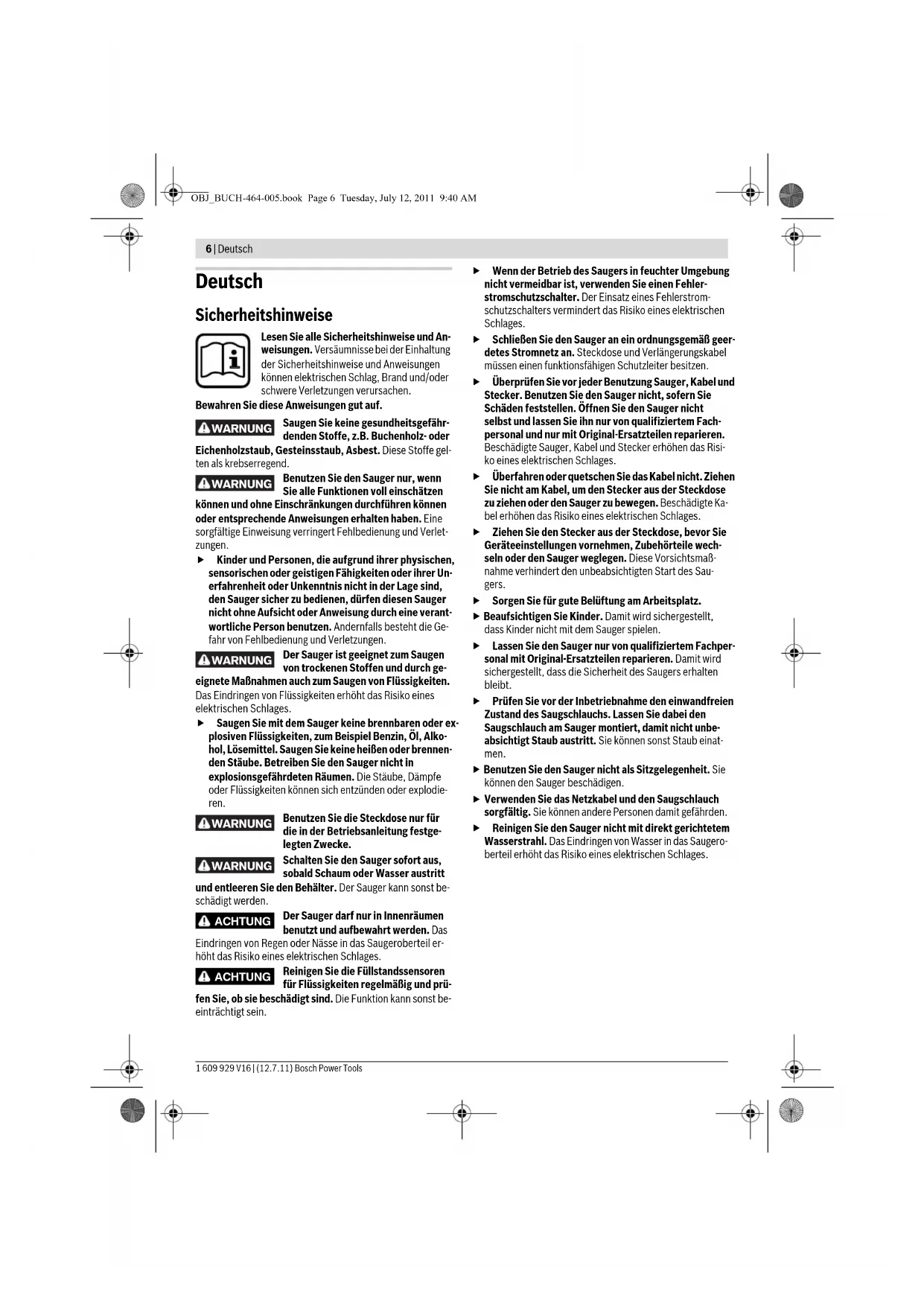

de Originalbetriebsanleitung

Lesen Sie alle Sicherheitshinweise und An-

weisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen

können elektrischen Schlag, Brand und/oder

schwere Verletzungen verursachen.

Bewahren Sie diese Anweisungen gut auf.

Saugen Sie keine gesundheitsgefähr-

denden Stoffe, z.B. Buchenholz- oder

Eichenholzstaub, Gesteinsstaub, Asbest. Diese Stoffe gel-

ten als krebserregend.

Benutzen Sie den Sauger nur, wenn

Sie alle Funktionen voll einschätzen

können und ohne Einschränkungen durchführen können

oder entsprechende Anweisungen erhalten haben. Eine

sorgfältige Einweisung verringert Fehlbedienung und Verlet-

f Kinder und Personen, die aufgrund ihrer physischen,

sensorischen oder geistigen Fähigkeiten oder ihrer Un-

erfahrenheit oder Unkenntnis nicht in der Lage sind,

den Sauger sicher zu bedienen, dürfen diesen Sauger

nicht ohne Aufsicht oder Anweisung durch eine verant-

wortliche Person benutzen. Andernfalls besteht die Ge-

fahr von Fehlbedienung und Verletzungen.

Der Sauger ist geeignet zum Saugen

von trockenen Stoffen und durch ge-

eignete Maßnahmen auch zum Saugen von Flüssigkeiten.

Das Eindringen von Flüssigkeiten erhöht das Risiko eines

elektrischen Schlages.

f Saugen Sie mit dem Sauger keine brennbaren oder ex-

plosiven Flüssigkeiten, zum Beispiel Benzin, Öl, Alko-

hol, Lösemittel. Saugen Sie keine heißen oder brennen-

den Stäube. Betreiben Sie den Sauger nicht in

explosionsgefährdeten Räumen. Die Stäube, Dämpfe

oder Flüssigkeiten können sich entzünden oder explodie-

Benutzen Sie die Steckdose nur für

die in der Betriebsanleitung festge-

Schalten Sie den Sauger sofort aus,

sobald Schaum oder Wasser austritt

und entleeren Sie den Behälter. Der Sauger kann sonst be-

Der Sauger darf nur in Innenräumen

benutzt und aufbewahrt werden. Das

Eindringen von Regen oder Nässe in das Saugeroberteil er-

höht das Risiko eines elektrischen Schlages.

Reinigen Sie die Füllstandssensoren

für Flüssigkeiten regelmäßig und prü-

fen Sie, ob sie beschädigt sind. Die Funktion kann sonst be-

f Wenn der Betrieb des Saugers in feuchter Umgebung

nicht vermeidbar ist, verwenden Sie einen Fehler-

stromschutzschalter. Der Einsatz eines Fehlerstrom-

schutzschalters vermindert das Risiko eines elektrischen

f Schließen Sie den Sauger an ein ordnungsgemäß geer-

detes Stromnetz an. Steckdose und Verlängerungskabel

müssen einen funktionsfähigen Schutzleiter besitzen.

f Überprüfen Sie vor jeder Benutzung Sauger, Kabel und

Stecker. Benutzen Sie den Sauger nicht, sofern Sie

Schäden feststellen. Öffnen Sie den Sauger nicht

selbst und lassen Sie ihn nur von qualifiziertem Fach-

personal und nur mit Original-Ersatzteilen reparieren.

Beschädigte Sauger, Kabel und Stecker erhöhen das Risi-

ko eines elektrischen Schlages.

f Überfahren oder quetschen Sie das Kabel nicht. Ziehen

Sie nicht am Kabel, um den Stecker aus der Steckdose

zu ziehen oder den Sauger zu bewegen. Beschädigte Ka-

bel erhöhen das Risiko eines elektrischen Schlages.

f Ziehen Sie den Stecker aus der Steckdose, bevor Sie

Geräteeinstellungen vornehmen, Zubehörteile wech-

seln oder den Sauger weglegen. Diese Vorsichtsmaß-

nahme verhindert den unbeabsichtigten Start des Sau-

f Sorgen Sie für gute Belüftung am Arbeitsplatz.

f Beaufsichtigen Sie Kinder. Damit wird sichergestellt,

dass Kinder nicht mit dem Sauger spielen.

f Lassen Sie den Sauger nur von qualifiziertem Fachper-

sonal mit Original-Ersatzteilen reparieren. Damit wird

sichergestellt, dass die Sicherheit des Saugers erhalten

f Prüfen Sie vor der Inbetriebnahme den einwandfreien

Zustand des Saugschlauchs. Lassen Sie dabei den

Saugschlauch am Sauger montiert, damit nicht unbe-

absichtigt Staub austritt. Sie können sonst Staub einat-

f Benutzen Sie den Sauger nicht als Sitzgelegenheit. Sie

können den Sauger beschädigen.

Verwenden Sie das Netzkabel und den Saugschlauch

sorgfältig. Sie können andere Personen damit gefährden.

f Reinigen Sie den Sauger nicht mit direkt gerichtetem

Wasserstrahl. Das Eindringen von Wasser in das Saugero-

berteil erhöht das Risiko eines elektrischen Schlages.

WARNUNG WARNUNG WARNUNG WARNUNG WARNUNG ACHTUNG ACHTUNG OBJ_BUCH-464-005.book Page 6 Tuesday, July 12, 2011 9:40 AMDeutsch | 7 Bosch Power Tools 1 609 929 V16 | (12.7.11) Symbole

Die nachfolgenden Symbole können für den Gebrauch Ihres Saugers von Bedeutung sein. Prägen Sie sich bitte die Symbole und

ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, den Sauger besser und sicherer zu gebrauchen.

Produkt- und Leistungsbeschreibung

Bitte klappen Sie die Aufklappseite mit der Darstellung des

Saugers auf, und lassen Sie diese Seite aufgeklappt, während

Sie die Betriebsanleitung lesen.

Bestimmungsgemäßer Gebrauch

Der Sauger ist bestimmt zum Aufsaugen und Absaugen von

nicht gesundheitsgefährdenden Stoffen und nicht brennba-

ren Flüssigkeiten. Er ist geeignet für die erhöhten Beanspru-

chungen bei gewerblicher Nutzung, z. B. in Handwerk, Indus-

trie und Werkstätten.

Benutzen Sie den Sauger nur, wenn Sie alle Funktionen voll

einschätzen und ohne Einschränkungen durchführen können

oder entsprechende Anweisungen erhalten haben.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht

sich auf die Darstellung des Saugers auf der Grafikseite.

4 Betriebsarten-Wahlschalter

5 Steckdose für Elektrowerkzeug

10 Verschluss für Saugeroberteil

13 Motorschutzfilter

14 Füllstandssensoren Abgebildetes oder beschriebenes Zubehör gehört nicht zum Stan-dard-Lieferumfang. Das vollständige Zubehör finden Sie in unse-rem Zubehörprogramm. Technische Daten

Messwerte ermittelt entsprechend EN 60704.

Der A-bewertete Schalldruckpegel des Elektrowerkzeugs ist

typischerweise kleiner als 70 dB(A). Unsicherheit K = 3 dB.

Der Geräuschpegel beim Arbeiten kann 80 dB(A) überschrei-

Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Ein-

haltung der Sicherheitshinweise und Anweisungen können

elektrischen Schlag, Brand und/oder schwere Verletzungen

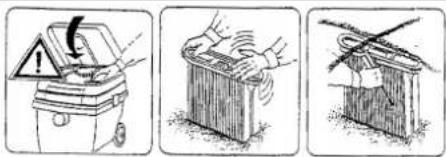

Klappen Sie das Saugeroberteil 3 auf und halten Sie es fest.

Fassen Sie den Faltenfilter 12 an den Stegen und nehmen Sie

diesen nach oben heraus.

VORSICHT Allzwecksauger GAS 25

Nennaufnahmeleistung

max. Durchflussmenge*

Gewicht entsprechend

IP 24 * gemessen am GebläseAngaben gelten für Nennspannungen [U] 230 V. Bei niedrigeren Span- nungen und in länderspezifischen Ausführungen können diese Angaben variieren.Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Sau-gers. Die Handelsbezeichnungen einzelner Sauger können variieren. OBJ_BUCH-464-005.book Page 7 Tuesday, July 12, 2011 9:40 AM8 | Deutsch

1 609 929 V16 | (12.7.11) Bosch Power Tools

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter

„Technische Daten“ beschriebene Produkt mit den folgenden

Normen oder normativen Dokumenten: EN 60335 und den

Richtlinien 2006/42/EG, 2004/108/EG einschließlich Ihrer

Änderungen übereinstimmt.

Technische Unterlagen (2006/42/EG) bei:

Robert Bosch GmbH, PT/ESC,

f Ziehen Sie vor allen Arbeiten am Sauger den Netzste-

cker aus der Steckdose.

Staubbeutel wechseln/einsetzen (siehe Bild A)

– Öffnen Sie die Verschlüsse 10 und nehmen das Sauger-

– Ziehen Sie den vollen Staubbeutel 11 vom Anschluss-

flansch nach hinten ab. Verschließen Sie die Öffnung des

Staubbeutels durch Umklappen des Deckels. Nehmen Sie

den verschlossenen Staubbeutel aus dem Sauger.

– Stülpen Sie den neuen Staubbeutel 11 über den An-

schlussflansch des Saugers. Stellen Sie sicher, dass der

Staubbeutel 11 in seiner vollen Länge an der Innenwand

des Behälters 9 anliegt. Setzen Sie das Saugeroberteil 3

– Schließen Sie die Verschlüsse 10.

Für das Trockensaugen sollten Sie einen Staubbeutel 11 ein-

setzen. Bei der Verwendung eines Staubbeutels 11 bleibt der

Faltenfilter 12 länger frei, die Saugleistung bleibt länger er-

halten und die Entsorgung des Staubes wird erleichtert.

Saugschlauch montieren (siehe Bild A)

Setzen Sie den Saugschlauch 8 auf die Schlauchaufnahme 7

auf und drehen Sie ihn im Uhrzeigersinn bis zum Anschlag.

Stecken Sie die Saugrohre fest ineinander.

Hinweis: Bosch empfiehlt statisch ableitende Saugschläuche

mit einem Schlauchdurchmesser von 19 mm oder 35 mm

f Beachten Sie die Netzspannung! Die Spannung der

Stromquelle muss mit den Angaben auf dem Typen-

schild des Saugers übereinstimmen. Mit 230 V gekenn-

zeichnete Elektrowerkzeuge können auch an 220 V be-

f Schalten Sie den Sauger sofort aus, sobald Schaum

oder Wasser austritt und entleeren Sie den Behälter.

Der Sauger kann sonst beschädigt werden.

Symbole am Betriebsarten-Wahlschalter

Um den Sauger einzuschalten, stellen Sie den Betriebsarten-

Wahlschalter 4 auf on.

Um den Sauger auszuschalten, stellen Sie den Betriebsar-

ten-Wahlschalter 4 auf off.

Betrieb mit Fernschaltautomatik (siehe Bild B)

In den Sauger ist eine Schutzkontakt-Steckdose 5 integriert.

Sie können dort ein externes Elektrowerkzeug anschließen.

Der Sauger wird über das angeschlossene Elektrowerkzeug

automatisch in Betrieb genommen. Beachten Sie die maximal

zulässige Anschlussleistung des angeschlossenen Elektro-

Stellen Sie den Betriebsarten-Wahlschalter 4 auf das Symbol

Betrieb mit Fernschaltautomatik.

Für die Elektrowerkzeuge stehen als Zubehör unterschiedli-

che Schlauchsysteme zum Anschluss zur Verfügung.

Schalten Sie zur Inbetriebnahme des Saugers das an die

Steckdose 5 angeschlossene Elektrowerkzeug ein. Der Sau-

ger startet automatisch.

Schalten Sie das Elektrowerkzeug aus, um den Sauger auszu-

schalten. Der Sauger schaltet ca. 6 Sekunden später automa-

Elektromagnetische Filterreinigung

Das Gerät ist mit einer elektromagnetischen Filterreinigung

ausgestattet, die den Faltenfilter 12 von anhaftendem Staub

Spätestens wenn die Saugleistung nicht mehr ausreicht,

muss die Filterreinigung betätigt werden.

Stellen Sie den Betriebsarten-Wahlschalter 4 auf das Symbol

Elektromagnetische Filterreinigung. Ein eventuell ange-

schlossenes Elektrowerkzeug muss ausgeschaltet sein.

Der Sauger rüttelt ca. 10 Sekunden und schaltet automatisch

Warten Sie vor der Wiederaufnahme des Saugbetriebes kurz,

damit der Staub sich im Behälter setzen kann.

Die Häufigkeit der Filterreinigung ist abhängig von Staubart

und Staubmenge. Bei regelmäßiger Anwendung bleibt die

maximale Förderleistung länger erhalten.

Dr. Egbert Schneider

Elektromagnetische Filterreinigung

Betrieb mit Fernschaltautomatik

OBJ_BUCH-464-005.book Page 8 Tuesday, July 12, 2011 9:40 AMDeutsch | 9 Bosch Power Tools 1 609 929 V16 | (12.7.11) Nasssaugen

f Saugen Sie mit dem Sauger keine brennbaren oder ex-

plosiven Flüssigkeiten, zum Beispiel Benzin, Öl, Alkohol,

Lösemittel. Saugen Sie keine heißen oder brennenden

Stäube. Betreiben Sie den Sauger nicht in explosionsge-

fährdeten Räumen. Die Stäube, Dämpfe oder Flüssigkei-

ten können sich entzünden oder explodieren.

f Der Sauger darf nicht als Wasserpumpe benutzt wer-

den. Der Sauger ist bestimmt für das Aufsaugen von Luft-

f Ziehen Sie vor allen Arbeiten am Sauger den Netzste-

cker aus der Steckdose.

Hinweis: Entfernen Sie vor dem Nasssaugen den Staubbeutel

11 und entleeren Sie den Behälter 9.

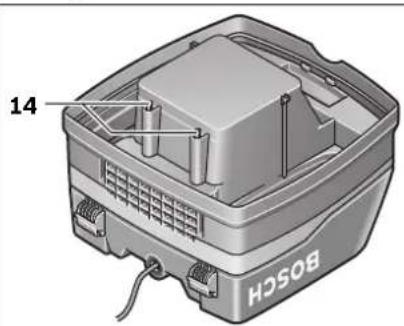

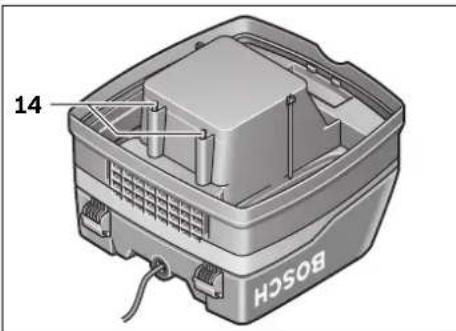

Der Sauger ist mit Füllstandssensoren 14 ausgestattet. Ist die

maximale Füllhöhe erreicht, schaltet der Sauger ab. Stellen

Sie den Betriebsarten-Wahlschalter 4 auf off.

Nehmen Sie nach dem Saugen den Faltenfilter 12 zur Vermei-

dung von Schimmelbildung heraus und lassen Sie diesen gut

trocknen oder nehmen Sie das Saugeroberteil 3 ab und las-

sen Sie es trocknen.

Anwendungsmöglichkeiten

Der Sauger darf für das Aufsaugen und Absaugen folgender

Materialien eingesetzt werden:

– Feinstäube, die dem allgemeinen Staubgrenzwert von

– Mineralwerkstoff-Stäube mit Aluminiumhydroxid

– Polyurethan-Stäube

– GFK-Stäube auf Epoxidharzbasis, siehe Sicherheitsdaten-

blatt des Herstellers

– CFK-Stäube auf Epoxidharzbasis, siehe Sicherheitsdaten-

blatt des Herstellers

Der Sauger darf grundsätzlich nicht in explosionsgefährdeten

Räumen eingesetzt werden.

Wartung und Reinigung

f Ziehen Sie vor allen Arbeiten am Sauger den Netzste-

cker aus der Steckdose.

f Halten Sie den Sauger und die Lüftungsschlitze sauber,

um gut und sicher zu arbeiten.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann

ist dies von Bosch oder einer autorisierten Kundendienststel-

le für Bosch-Elektrowerkzeuge auszuführen, um Sicherheits-

gefährdungen zu vermeiden.

Sollte der Sauger trotz sorgfältiger Herstellungs- und Prüfver-

fahren einmal ausfallen, ist die Reparatur von einer autorisier-

ten Kundendienststelle für Bosch-Elektrowerkzeuge ausfüh-

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen

bitte unbedingt die 10-stellige Sachnummer laut Typenschild

des Elektrowerkzeuges an.

Faltenfilter herausnehmen/wechseln (siehe Bild C)

Tauschen Sie beschädigte Faltenfilter 12 sofort aus.

– Drehen Sie mit einer Münze o. Ä. den Verschluss am Riegel

6 um eine 1/4-Drehung in Pfeilrichtung und drücken Sie

– Klappen Sie das Saugeroberteil 3 auf und halten Sie es

fest. Fassen Sie den Faltenfilter 12 an den Stegen und neh-

men Sie diesen nach oben heraus.

– Reinigen Sie den Faltenfilter 12.

– Setzen Sie den neuen bzw. gereinigten Faltenfilter 12 ein

und achten Sie dabei auf sicheren Sitz.

– Klappen Sie das Saugeroberteil 3 wieder herunter. Durch

leichten Druck von oben schnappt der Riegel 6 wieder zu-

Wischen Sie den Behälter 9 von Zeit zu Zeit mit handelsübli-

chem, nicht scheuerndem Reinigungsmittel aus und lassen

Sie diesen trocknen.

Motorschutzfilter (siehe Bild B)

Der Motorschutzfilter 13 ist weitgehend wartungsfrei. Neh-

men Sie von Zeit zu Zeit den Motorschutzfilter heraus und

spülen Sie diesen unter klarem Wasser aus. Lassen Sie den

Motorschutzfilter vor dem Einsetzen gut trocknen.

Säubern Sie gelegentlich die Füllstandssensoren 14.

Öffnen Sie die Verschlüsse 10 und nehmen das Sauger-

Reinigen Sie die Füllstandssensoren 14 mit einem weichen

Setzen Sie das Saugeroberteil 3 wieder auf und schließen Sie

Überprüfen Sie bei ungenügender Saugleistung:

– Ist das Saugeroberteil 3 richtig aufgesetzt?

– Ist das Schlauchsystem verstopft?

– Sind die Saugrohre fest zusammengefügt?

– Ist der Behälter 9 voll?

– Ist der Staubbeutel 11 voll?

– Ist der Faltenfilter 12 mit Staub zugesetzt?

OBJ_BUCH-464-005.book Page 9 Tuesday, July 12, 2011 9:40 AM10 | English 1 609 929 V16 | (12.7.11) Bosch Power ToolsRegelmäßiges Entleeren gewährleistet optimale Saugleistung.Wird die Saugleistung danach nicht erreicht, ist der Sauger dem Kundendienst zuzuführen. Kundendienst und Kundenberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:www.bosch-pt.comDas Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zu-behören.www.powertool-portal.de, das Internetportal für Handwer-ker und Heimwerker.www.ewbc.de, der Informations-Pool für Handwerk und Aus-bildung.DeutschlandRobert Bosch GmbHServicezentrum ElektrowerkzeugeZur Luhne 237589 Kalefeld – WillershausenTel. Kundendienst: +49 (1805) 70 74 10*Fax: +49 (1805) 70 74 11*(*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobil-funknetzen)E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.comTel. Kundenberatung: +49 (1803) 33 57 99(Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunk-netzen)Fax: +49 (711) 7 58 19 30E-Mail: kundenberatung.ew@de.bosch.comÖsterreichTel.: +43 (01) 7 97 22 20 10Fax: +43 (01) 7 97 22 20 11E-Mail: service.elektrowerkzeuge@at.bosch.comSchweizTel.: +41 (044) 8 47 15 11Fax: +41 (044) 8 47 15 51LuxemburgTel.: +32 (070) 22 55 65Fax: +32 (070) 22 55 75E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Sauger, Zubehör und Verpackungen sollen einer umweltge-rechten Wiederverwertung zugeführt werden.Werfen Sie den Sauger nicht in den Hausmüll!Nur für EU-Länder:Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.Änderungen vorbehalten. English

/I Beschermingsklasse

FORSIKTIG Universalsuger GAS 25

E-Mail: asboschz@EUnet.yu

Universalus siurblys GAS 25
