KÄYTTÖOHJE GAS 25 Professional BOSCH

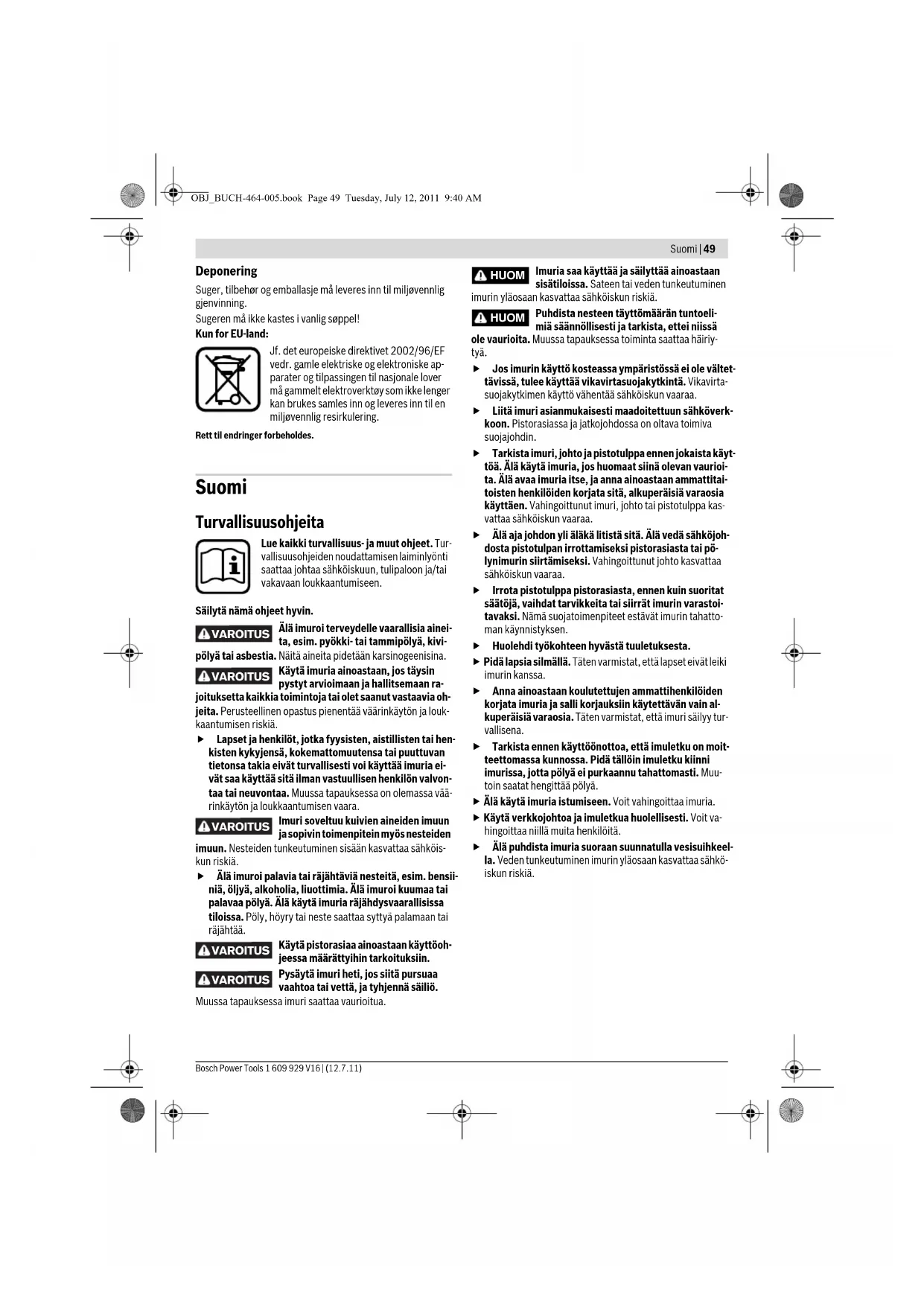

OBJ_BUCH-464-005.book Page 48 Tuesday, July 12, 2011 9:40 AMSuomi | 49 Bosch Power Tools 1 609 929 V16 | (12.7.11) Deponering Suger, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Sugeren må ikke kastes i vanlig søppel! Kun for EU-land: Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske ap- parater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering. Rett til endringer forbeholdes. Suomi Turvallisuusohjeita Lue kaikki turvallisuus- ja muut ohjeet. Tur- vallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä nämä ohjeet hyvin. Älä imuroi terveydelle vaarallisia ainei- ta, esim. pyökki- tai tammipölyä, kivi- pölyä tai asbestia. Näitä aineita pidetään karsinogeenisina. Käytä imuria ainoastaan, jos täysin pystyt arvioimaan ja hallitsemaan ra- joituksetta kaikkia toimintoja tai olet saanut vastaavia oh- jeita. Perusteellinen opastus pienentää väärinkäytön ja louk- kaantumisen riskiä. f Lapset ja henkilöt, jotka fyysisten, aistillisten tai hen- kisten kykyjensä, kokemattomuutensa tai puuttuvan tietonsa takia eivät turvallisesti voi käyttää imuria ei- vät saa käyttää sitä ilman vastuullisen henkilön valvon- taa tai neuvontaa. Muussa tapauksessa on olemassa vää- rinkäytön ja loukkaantumisen vaara. Imuri soveltuu kuivien aineiden imuun ja sopivin toimenpitein myös nesteiden imuun. Nesteiden tunkeutuminen sisään kasvattaa sähköis- kun riskiä. f Älä imuroi palavia tai räjähtäviä nesteitä, esim. bensii- niä, öljyä, alkoholia, liuottimia. Älä imuroi kuumaa tai palavaa pölyä. Älä käytä imuria räjähdysvaarallisissa tiloissa. Pöly, höyry tai neste saattaa syttyä palamaan tai räjähtää. Käytä pistorasiaa ainoastaan käyttöoh- jeessa määrättyihin tarkoituksiin. Pysäytä imuri heti, jos siitä pursuaa vaahtoa tai vettä, ja tyhjennä säiliö. Muussa tapauksessa imuri saattaa vaurioitua. Imuria saa käyttää ja säilyttää ainoastaan sisätiloissa. Sateen tai veden tunkeutuminen imurin yläosaan kasvattaa sähköiskun riskiä. Puhdista nesteen täyttömäärän tuntoeli- miä säännöllisesti ja tarkista, ettei niissä ole vaurioita. Muussa tapauksessa toiminta saattaa häiriy- tyä. f Jos imurin käyttö kosteassa ympäristössä ei ole vältet- tävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirta- suojakytkimen käyttö vähentää sähköiskun vaaraa. f Liitä imuri asianmukaisesti maadoitettuun sähköverk- koon. Pistorasiassa ja jatkojohdossa on oltava toimiva suojajohdin. f Tarkista imuri, johto ja pistotulppa ennen jokaista käyt- töä. Älä käytä imuria, jos huomaat siinä olevan vaurioi- ta. Älä avaa imuria itse, ja anna ainoastaan ammattitai- toisten henkilöiden korjata sitä, alkuperäisiä varaosia käyttäen. Vahingoittunut imuri, johto tai pistotulppa kas- vattaa sähköiskun vaaraa. f Älä aja johdon yli äläkä litistä sitä. Älä vedä sähköjoh- dosta pistotulpan irrottamiseksi pistorasiasta tai pö- lynimurin siirtämiseksi. Vahingoittunut johto kasvattaa sähköiskun vaaraa. f Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät imurin varastoi- tavaksi. Nämä suojatoimenpiteet estävät imurin tahatto- man käynnistyksen. f Huolehdi työkohteen hyvästä tuuletuksesta. f Pidä lapsia silmällä. Täten varmistat, että lapset eivät leiki imurin kanssa. f Anna ainoastaan koulutettujen ammattihenkilöiden korjata imuria ja salli korjauksiin käytettävän vain al- kuperäisiä varaosia. Täten varmistat, että imuri säilyy tur- vallisena. f Tarkista ennen käyttöönottoa, että imuletku on moit- teettomassa kunnossa. Pidä tällöin imuletku kiinni imurissa, jotta pölyä ei purkaannu tahattomasti. Muu- toin saatat hengittää pölyä. f Älä käytä imuria istumiseen. Voit vahingoittaa imuria. f Käytä verkkojohtoa ja imuletkua huolellisesti. Voit va- hingoittaa niillä muita henkilöitä. f Älä puhdista imuria suoraan suunnatulla vesisuihkeel- la. Veden tunkeutuminen imurin yläosaan kasvattaa sähkö- iskun riskiä. VAROITUS VAROITUS VAROITUS VAROITUS VAROITUS HUOM HUOM OBJ_BUCH-464-005.book Page 49 Tuesday, July 12, 2011 9:40 AM50 | Suomi 1 609 929 V16 | (12.7.11) Bosch Power Tools Tunnusmerkit Seuraavat merkit voivat olla tärkeitä käyttäessäsi imuriasi. Opettele merkit ja niiden merkitys. Merkkien oikea tulkinta auttaa si- nua käyttämään imuria paremmin ja turvallisemmin. Tuotekuvaus Käännä auki taittosivu, jossa on imurin kuva ja pidä se ulos- käännettynä lukiessasi käyttöohjetta. Määräyksenmukainen käyttö Imuri on tarkoitettu imemään/imuroimaan terveydelle ei-hai- tallisia aineita ja palamattomia nesteitä. Se soveltuu ammatti- käytön kasvaviin vaatimuksiin esim. käsityössä, teollisuudes- sa ja työpajoissa. Käytä imuria ainoastaan, jos täysin pystyt arvioimaan ja hallit- semaan rajoituksetta kaikkia toimintoja tai olet saanut vastaa- via ohjeita. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivussa ole- vaan imurin kuvaan. 1 Johdonpidike 2 Kantokahva 3 Imurin yläosa 4 Toimintamuodon valitsin 5 Pistorasia sähkötyökalua varten 6 Salpa 7 Letkunliitin 8 Imuletku 9 Säiliö 10 Imurin yläosan suljin 11 Pölypussi 12 Laskossuodatin 13 Moottorinsuojasuodatin 14 Täyttömäärän tuntoelimiä Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas-tamme. Tekniset tiedot Melutieto Mittausarvot määritetty EN 60704 mukaan. Laitteen A-arvioitu äänen painetaso on tyypillisesti alle 70 dB(A). Epävarmuus K = 3 dB. Melu saattaa työn aikana ylittää 80 dB(A). Käytä kuulunsuojaimia! Tunnusmerkki Merkitys Lue kaikki turvallisuus- ja muut ohjeet. Tur- vallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan louk- kaantumiseen. Käännä imurin yläosa 3 auki ja pidä kiinni siitä. Tartu laskossuo- dattimen 12 ulokkeisiin ja nosta se ylöspäin ulos. HUOMIO Yleisimuri GAS 25 Professional Tuotenumero

Ottoteho W1200 Taajuus Hz 50/60 Säiliön tilavuus (brutto) l25 Nettotilavuus l16 Pölypussin tilavuus

maks. alipaine* hPa 248 maks. läpivirtausmäärä*

Paino vastaa EPTA-Procedure 01/2003 kg 11,8 Suojausluokka

• mitattuna puhaltimestaTiedot koskevat 230 V nimellisjännitettä [U]. Alhaisemmalla jännitteellä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella.Ota huomioon imurisi tyyppikilvessä oleva tuotenumero. Yksittäisten imureiden kauppanimitys saattaa vaihdella. OBJ_BUCH-464-005.book Page 50 Tuesday, July 12, 2011 9:40 AMSuomi | 51 Bosch Power Tools 1 609 929 V16 | (12.7.11) Standardinmukaisuusvakuutus Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekni- set tiedot” selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60335 ja direktiivien 2006/42/EY, 2004/108/EY sekä niiden muutoksien määrä- ysten mukaan. Tekninen tiedosto (2006/42/EY): Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Asennus f Irrota pistotulppa pistorasiasta ennen kaikkia imuriin kohdistuvia töitä. Pölypussin vaihto/asennus (katso kuva A) –Avaa sulkimet 10 ja poista imurin yläosa 3. – Vedä täysi pölypussi 11 pois kiinnityslaipasta taaksepäin. Sulje pölypussin suu taittamalla kansi. Ota suljettu pöly- pussi pois imurista. – Käännä uusi pölypussi 11 imurin kiinnityslaipan yli. Tarkis- ta, että pölypussi 11 asettuu koko pituudeltaan säiliön 9 si- säreunaa pitkin. Asenna imurin yläosa 3 paikoilleen. – Sulje sulkimet 10. Kuivaimua varten tulisi käyttää pölypussia 11. Pölypussia 11 käytettäessä pysyy laskossuodatin 12 kauemmin puhtaana, imuteho säilyy pitempään ja pölyn hävitys on helpompaa. Imuletkun asennus (katso kuva A) Liitä imuletku 8 letkunliittimeen 7 ja kierrä sitä myötäpäivään vasteeseen asti. Liitä imuputket tukevasti toisiinsa. Huomio: Bosch suosittelee käyttämään staattisesti johtavia imuletkuja, joiden halkaisija on 19 mm tai 35 mm. Käyttö Käyttöönotto f Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata imurin tyyppikilvessä olevia tietoja. 230 V merkittyjä sähkötyökaluja voidaan käyttää myös 220 V verkoissa. f Pysäytä imuri heti, jos siitä pursuaa vaahtoa tai vettä, ja tyhjennä säiliö. Muussa tapauksessa imuri saattaa vau- rioitua. Toimintamuodon valintakytkimen tunnusmerkit Käynnistys ja pysäytys Käynnistä imuri asettamalla toimintamuodon valitsin 4 asen- toon on. Pysäytä imuri asettamalla toimintamuodon valitsin 4 asen- toon off. Käyttö kaukokytkentäautomatiikan kanssa (katso kuva B) Imurissa on sisäänrakennettu pistorasia 5. Siihen voit liittää ulkoisen sähkötyökalun. Imuri käynnistyy automaattisesti lii- tetyn sähkötyökalun avulla. Ota huomioon liitetyn sähkötyö- kalun suurin sallittu liitäntäteho. Aseta toimintamuodon valitsin 4 tunnusmerkille Käyttö kau- kokytkentäautomatiikan kanssa. Sähkötyökaluja varten on lisätarvikkeina olemassa erilaisia letkujärjestelmiä liitäntää varten. Käynnistä pölynimuri käynnistämällä pistorasiaan 5 liitetty sähkötyökalu. Imuri käynnistyy automaattisesti. Pysäytä sähkötyökalu imurin pysäyttämiseksi. Imuri pysäh- tyy automaattisesti n. 6 sekuntia myöhemmin. Sähkömagneettinen suodattimen puhdistus Laite on varustettu sähkömagneettisella suodattimen puhdis- tuksella, joka irrottaa laskossuodattimeen 12 kiinnittynyt pöly. Viimeistään imutehon ollessa riittämätön, on suodattimen puhdistusta käytettävä. Aseta toimintamuodon valitsin 4 tunnusmerkille Sähkömag- neettinen suodattimen puhdistus. Imuriin mahdollisesti lii- tetyn sähkötyökalun on oltava poiskytkettynä. Imuri ravistelee n. 10 sekuntia ja pysähtyy automaattisesti. Odota vähän aikaa, ennen kuin jatkat imurin käyttöä, jotta pö- ly ehtii laskeutua säiliössä. Suodattimen puhdistuksen tiheys riippuu pölyn lajista ja mää- rästä. Säännöllisesti käytettynä suurin tuottoteho säilyy kau- emmin. Märkäimu f Älä imuroi palavia tai räjähtäviä nesteitä, esim. bensii- niä, öljyä, alkoholia, liuottimia. Älä imuroi kuumaa tai palavaa pölyä. Älä käytä imuria räjähdysvaarallisissa tiloissa. Pöly, höyry tai neste saattaa syttyä palamaan tai räjähtää. f Imuria ei saa käyttää vesipumppuna. Imuri on tarkoitettu ilma- ja vesiseoksen imemiseen. f Irrota pistotulppa pistorasiasta ennen kaikkia imuriin kohdistuvia töitä. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification on Käynnistys off Poiskytkentä Sähkömagneettinen suodattimen puhdistus Käyttö kaukokytkentäautomatiikan kanssa OBJ_BUCH-464-005.book Page 51 Tuesday, July 12, 2011 9:40 AM52 | Suomi 1 609 929 V16 | (12.7.11) Bosch Power Tools Huomio: Poista pölypussi 11 ennen märkäimua ja tyhjennä säiliö 9. Imuri on varustettu täyttömäärän tuntoelimillä 14. Kun suurin täyttökorkeus on saavutettu, imuri kytkeytyy pois päältä. Ase- ta toimintamuodon valitsin 4 asentoon off. Ota imun jälkeen laskossuodatin 12 ulos imurista homeen- muodostuksen estämiseksi ja anna sen kuivua hyvin tai irrota imurin yläosa 3 ja anna sen kuivua. Käyttömahdollisuuksia Imuria saa käyttää seuraavien aineiden imemiseen ja imuroin- tiin. – Hienopöly, jonka yleinen pölyraja-arvo alittaa arvon 3mg/m

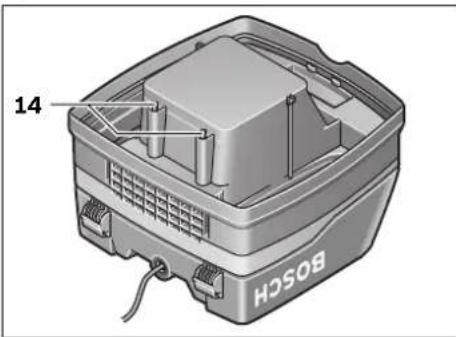

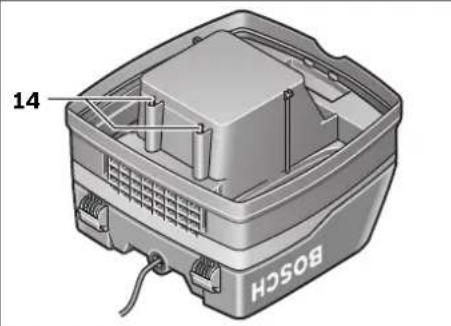

– Kiviainespöly, jossa on alumiinihydroksidia – Grafiittipöly – Alumiinipöly –Paperipöly –Nokipöly – Jauhelakkapöly – Polyuretaanipöly – Epoksihartsiperustainen GFK-pöly, katso valmistajan käyt- töturvallisuustiedote – Epoksihartsiperustainen CFK-pöly, katso valmistajan käyt- töturvallisuustiedote Imuria ei koskaan saa käyttää räjähdysvaarallisissa tiloissa. Hoito ja huolto Huolto ja puhdistus f Irrota pistotulppa pistorasiasta ennen kaikkia imuriin kohdistuvia töitä. f Pidä aina imuri ja sen tuuletusaukot puhtaana, jotta voit työskennellä hyvin ja turvallisesti. Jos liitäntäjohdon vaihto on välttämätön, tulee tämän suorit- taa Bosch tai Bosch-sähkötyökalujen sopimushuolto, turvalli- suuden vaarantamisen välttämiseksi. Jos imurissa, huolellisesta valmistuksesta ja koestusmenette- lystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch so- pimushuollon tehtäväksi. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka löytyy laitteen mallikilvestä. Laskossuodattimen irrotus/vaihto (katso kuva C) Vaihda vioittunut laskossuodatin 12 välittömästi. – Käännä kolikolla tai vastaavalla salvan 6 lukitsinta 1/4-kier- rosta nuolen suuntaan ja paina salpa sisään. – Käännä imurin yläosa 3 auki ja pidä kiinni siitä. Tartu las- kossuodattimen 12 ulokkeisiin ja nosta se ylöspäin ulos. – Puhdista laskossuodatin 12. – Asenna uusi tai puhdistettu laskossuodatin 12 paikoileen ja varmista, että se on hyvin kiinni. – Käännä imurin yläosa 3 takaisin alas. Painamalla kevyesti ylhäältäpäin salpa 6 napsahtaa takaisin. Säiliö Pyyhi säiliö 9 silloin tällöin saatavissa olevalla ei-hankaavalla puhdistusaineella ja anna sen kuivua. Moottorinsuojasuodatin (katso kuva B) Moottorinsuojasuodatin 13 on pääosin huoltovapaa. Poista silloin tällöin moottorinsuojasuodatin imurista ja huuhtele se puhtaalla vedellä. Anna moottorinsuojasuodattimen kuivua hyvin, ennen kuin asetat sen paikoilleen. Täyttömäärän tuntoelimet Puhdista täyttömäärän tuntoelimet 14 silloin tällöin. Avaa sulkimet 10 ja poista imurin yläosa 3. Puhdista täyttömäärän tuntoelimet 14 pehmeällä liinalla. Asenna imurin yläosa 3 takaisin paikoilleen ja sulje sulkimet

Häiriöt Jos imuteho on riittämätön, tarkista: – Onko imurin yläosa 3 kunnolla paikoillaan? – Onko letkujärjestelmä tukossa? – Onko imuputket liitetty tiukasti yhteen? – Onko säiliö 9 täynnä? – Onko pölypussi 11 täynnä? – Onko laskossuodatin 12 tukossa pölystä? Säännöllinen puhdistus takaa optimaalisen imutehon. Jos imutehoa tämän jälkeen ei ole saavutettu, tulee imuri toi- mittaa huoltoon. Huolto ja asiakasneuvonta Huolto vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja vara- osista löydät myös osoitteesta: www.bosch-pt.com Bosch-asiakasneuvonta auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyk- sissä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Puh.: 0800 98044 Faksi: +358 102 961 838 www.bosch.fi
