MANUAL DE UTILIZADOR BSG72223 BOSCH

pt Instruções de utilização

pt Indicações de segurança . . . . . . . . . . . . . 17 Instruções de utilização . . . . . . .83

Por favor, guarde o manual de instruções e junte-o ao

aspirador sempre que o entregar a terceiros.

Uso a que se destina

Este aspirador destina-se exclusivamente a uso domé-

stico, não devendo ser utilizado para fins industriais.

Utilize o aspirador apenas de acordo com as

instruções do presente manual. O fabricante não se

responsabiliza por eventuais danos causados por uma

utilização indevida ou erros de manuseamento.

Por isso, tenha em atenção as seguintes recomen-

O aspirador só pode ser utilizado com:

peças de substituição e acessórios ou acessórios

Para evitar ferimentos e danos, o aspirador não deve

limpar pessoas ou animais.

- pequenos animais (por ex., moscas, aranhas, ...).

- substâncias nocivas para a saúde, objectos pontia-

gudos, substâncias quentes ou incandescentes.

- substâncias húmidas ou líquidas.

- substâncias e gases facilmente inflamáveis ou

- cinzas, fuligem de lareiras e de instalações de

aquecimento central.

- pó de toner de impressão e cópia.

Indicações de segurança

Este aspirador está em conformidade com

as regras técnicas reconhecidas e cumpre

as instruções de segurança aplicáveis.

Este aparelho não pode ser utilizado por

crianças a partir dos 8 anos e pessoas

com capacidades físicas, sensoriais ou

mentais reduzidas ou que não

disponham de experiência suficiente,

excepto sob vigilância ou sob instruções

específicas de utilização segura do

aparelho, e desde que entendam os

perigos resultantes da mesma.

Não deixe que crianças brinquem com o

Não permita a limpeza e manutenção do

aparelho pelo utilizador a crianças sem

A tomada tem de estar protegida por um disjuntor

de, no mínimo, 16 A.

No caso de o disjuntor disparar ao ligar o aspirador,

tal poderá dever-se ao facto de, no mesmo circuito

eléctrico, estarem simultaneamente ligados outros

electrodomésticos de potência elevada.

Pode evitar-se que o disjuntor dispare, regulando o

aparelho para o nível de potência mais baixo antes

de o ligar e seleccionando só depois um nível de

potência mais elevado.

Recomendações de eliminação

A embalagem protege o aspirador contra danos

durante o transporte. Ela é feita de materiais amigos

do ambiente, sendo, por isso, reciclável. Coloque os

materiais de embalagem de que já não precisa nos

Os aparelhos usados contêm frequentemente mate-

riais com valor. Por isso, no final de vida útil do apa-

relho, entregue-o ao seu vendedor ou a um centro

de reciclagem para revalorização. Informe-se sobre

os métodos actuais de reciclagem junto de um ven-

dedor ou nos serviços municipalizados.

Eliminação de filtros e sacos de filtro

Os materiais que compõem os filtros e os sacos de

filtro são amigos do ambiente. Estes podem ser eli-

minados junto com o lixo doméstico, desde que não

contenham substâncias cuja eliminação por este

Sacos de plástico e películas devem ser

mantidos fora do alcance das crianças e

=> Existe perigo de asfixia!

Ligue o aspirador e coloque-o em funcionamento

apenas de acordo com a placa de características.

Nunca aspire sem o saco do filtro ou o recipiente

para o pó, nem sem o filtro de proteção do motor - e

o filtro de exaustão.

=> O aparelho pode ser danificado!

Evite aspirar com o bocal ou com o tubo em zonas

=> Corre o perigo de se ferir!

Aquando da aspiração em escadas, o aparelho tem

de ficar sempre mais baixo em relação ao utilizador.

Não utilize o cabo de alimentação e o tubo flexível

para pegar no aspirador ou para o transportar.

Quando o cabo de ligação à rede deste aparelho é

danificado, tem de ser substituído pelo fabricante,

pelo serviço de assistência técnica deste ou por

uma pessoa analogamente qualificada, para evitar

Se for utilizar o aspirador ininterruptamente durante

várias horas, puxe o cabo de alimentação totalmente

Para desligar o aspirador da corrente, não puxe pelo

cabo de alimentação, mas sim pela ficha.

Não deverá entalar o cabo de alimentação nem

passá-lo sobre arestas vivas.

Antes de efectuar quaisquer trabalhos no aspirador,

desligue sempre a ficha da tomada.

Se o aspirador estiver danificado, não o coloque em

funcionamento. Em caso de anomalia, desligue a

Para evitar a ocorrência de danos, as reparações e a

substituição de peças no aspirador só podem ser

efectuadas pelo Serviço de Assistência Técnica auto-

Proteja o aspirador de intempéries e mantenha-o

afastado de fontes de humidade e de calor.

Não aplicar substâncias inflamáveis ou com álcool

nos filtros (sacos de filtro, filtros de protecção do

motor, filtros de saída do ar, etc.).

O aspirador não é adequado para ser utilizado em

obras de construção.

=> A aspiração de entulho pode danificar o aparelho.

Desligue o aparelho quando não estiver a aspirar.

No final da vida útil do aparelho deverá dar-lhe um

destino adequado, a fim de poder ser eliminado de

acordo com as normas em vigor.18

Cepillo para aspirar pelos de animales

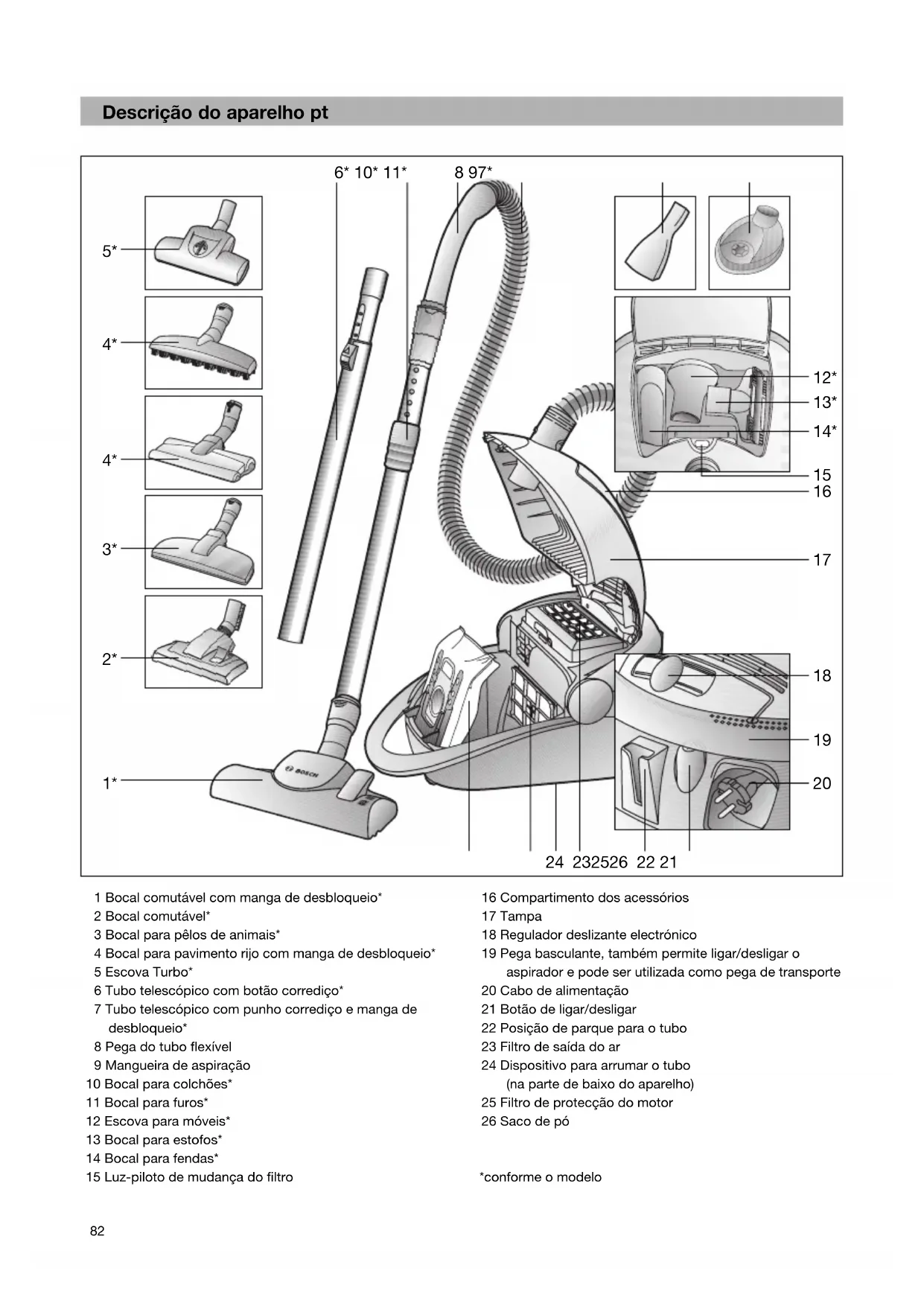

Descrição do aparelho pt

1 Bocal comutável com manga de desbloqueio*

6 Tubo telescópico com botão corrediço*

7 Tubo telescópico com punho corrediço e manga de

8 Pega do tubo flexível

9 Mangueira de aspiração

10 Bocal para colchões*

11 Bocal para furos*

12 Escova para móveis*

13 Bocal para estofos*

14 Bocal para fendas*

15 Luz-piloto de mudança do filtro

16 Compartimento dos acessórios

18 Regulador deslizante electrónico

19 Pega basculante, também permite ligar/desligar o

aspirador e pode ser utilizada como pega de transporte

20 Cabo de alimentação

21 Botão de ligar/desligar

22 Posição de parque para o tubo

23 Filtro de saída do ar

24 Dispositivo para arrumar o tubo

(na parte de baixo do aparelho)

25 Filtro de protecção do motor

Muito obrigado por ter escolhido um aspirador Bosch

Neste manual de instruções são apresentados

diferentes modelos BSG7. Por isso, é possível que nem

todas as características e funções aqui descritas se

encontrem no seu modelo.

Deverá utilizar apenas acessórios originais da Bosch,

desenvolvidos especialmente para o seu aspirador, com

vista a obter os melhores resultados possíveis.

Desdobre, por favor, as páginas com figuras!

Antes da primeira utilização

Insira e encaixe a pega na mangueira de aspiração.

Colocação em funcionamento

a) Encaixe a tubuladura da mangueira de aspiração na

b) Para retirar a mangueira de aspiração, prima os botões

de desbloqueio e puxe a mangueira.

a) Encaixe a pega no tubo telescópico.

b) Insira a pega no tubo telescópico até encaixar.

Para desencaixar, prima a manga de desbloqueio e retire

b) Empurre o tubo telescópico na tubuladura do bocal até o

Para desencaixar, prima a manga de desbloqueio e retire

Deslocando o punho corrediço / botão corrediço no

sentido da seta, desbloqueie o tubo telescópico e

regule-o para o comprimento desejado.

Pegue no cabo de alimentação pela ficha, puxe-o para

fora até ao comprimento desejado e ligue a ficha à

a) Premindo o botão de ligar/desligar no sentido da seta,

b) O botão pode também ser premido com a pega

Deslocando o regulador deslizante, pode continuamente

escolher a potência desejada.

Para a limpeza diária de pequenas sujidades.

de pavimentos rijos e em caso de sujidade maior.

Dependendo das características do pavimento (p.ex.,

azulejos ásperos ou rústicos), os bocais estão sujeitos a

certo desgaste. Por conseguinte, deve verificar

regularmente a sola do bocal. Bocais com solas

desgastadas e arestas vivas podem danificar pavimentos

delicados como o parquete ou o linóleo. O fabricante

não se responsabiliza por eventuais danos causados por

um bocal desgastado.

Caso o seu aparelho esteja equipado com uma escova

Turbo, queira consultar as recomendações de utilização e

manutenção que constam do manual de instruções em

Aspirar com acessórios

(inserir na pega ou no tubo de aspiração conforme

b) Bocal para estofos

Para aspirar mobiliário estofado, cortinados, etc.

c) Escova para móveis

Para aspirar molduras, livros, móveis delicados, etc.

Os acessórios pequenos de que não precisar podem,

para grande comodidade, ser colocados no

compartimento de acessórios que se encontra na tampa

(encaixar na pega ou no tubo de aspiração, conforme for

Para limpar colchões, estofos, etc.

directamente por cima do

ponto onde o furo vai ser executado.

䡲 Regule o aparelho para o nível de potência mínima e

䡲 O bocal para furos é mantido na posição por acção da

força de sucção. Eventualmente, poderá ser necessário

aumentar a potência de sucção, dependendo das

características superficiais da parede, para garantir que

o bocal para furos adere à parede.

Ao realizar o furo, o pó resultante é automaticamente

Bocal para pêlos de animais

䡲 Bocal para remover pêlos de animais de forma fácil e

䡲 IInsira o tubo telescópico na tubuladura do bocal para

pêlos de animais e empurre até o mesmo encaixar.

Para desencaixar prima a manga de desbloqueio e retire

䡲 Para limpar o bocal, aspire-o simplesmente com o tubo

de aspiração/ tubo telescópico.

Bocal para pavimento rijo

Empurre o tubo telescópico na tubuladura do bocal para

pavimento rijo até o mesmo encaixar.

Para desencaixar, prima a manga de desbloqueio e retire

Limpeza do bocal para pavimento rijo

a) Para limpar, aspire o bocal por baixo.

b) Corte os fios e cabelos enrolados com uma tesoura.

Aspire os fios e os cabelos com o bocal para fendas.

No caso de interromper a aspiração por pouco tempo,

depois de desligar o aparelho, pode utilizar a posição de

parque para o tubo cujo suporte está localizado na parte

de trás do aparelho.

Para isso, insira o gancho do bocal no entalhe que se

encontra na parte de trás do aparelho.

escadas, o aparelho pode também ser transportado pela

䡲 Desligue a ficha da tomada.

䡲 Dê um pequeno puxão no cabo de alimentação e largue-

o. O cabo enrola-se automaticamente.

Para arrumar/transportar o aparelho, pode utilizar o

dispositivo para arrumar o tubo na parte de baixo do

Coloque o aparelho ao alto. Insira o gancho do bocal no

entalhe existente na parte de baixo do aparelho.

Substituir o saco de filtro

Se, com o bocal levantado do chão e na potência

máxima de aspiração, a luz-piloto de mudança do filtro

na tampa estiver completamente preenchida a amarelo,

o saco de filtro tem de ser substituído, mesmo que não

esteja cheio. Neste caso, é o tipo de material aspirado

que torna necessária a substituição.

Certifique-se de que o bocal, o tubo de aspiração e a

mangueira de aspiração não estão entupidos, uma vez

que também fazem disparar a luz-piloto de mudança do

Abra a tampa fazendo pressão sobre a alavanca de

fecho no sentido da seta.

a) Feche o saco de filtro puxando pela lingueta de fecho e

Atenção: a tampa só fecha com o saco de filtro

Depois de aspirar poeiras finas, limpe o filtro de protecção

do motor sacudindo-o e, se necessário, substitua o

microfiltro higiénico, o microfiltro de carvão activo ou o filtro

Antes de limpar o aspirador, deverá desligá-lo e retirar a

O aspirador e os acessórios de plástico podem ser limpos

com os produtos normalmente utilizados para a limpeza de

Não deverá utilizar produtos abrasivos, limpa-vidros

ou produtos lava-tudo.

Jamais introduza o aspirador em água.

Em caso de necessidade, o compartimento do saco do pó

pode ser aspirado com um outro aspirador ou ser

simplesmente limpo com um pano do pó /espanador.

O fabricante reserva-se o direito de proceder a quaisquer

alterações técnicas.

Limpar o filtro de protecção do motor

O filtro de protecção do motor deverá ser sacudido ou

lavado com regularidade!

Abra a tampa do compartimento do saco do pó

Retire o filtro de protecção do motor no sentido da seta.

Sacuda o filtro de protecção do motor.

Em caso de elevado grau de sujidade, é recomendável

lavar o filtro de protecção do motor.

Por fim, deixe o filtro secar pelo menos durante 24 horas.

Após a limpeza, insira o filtro de protecção do motor no

aparelho e feche a tampa do compartimento do saco do

Mudar o filtro de saída do ar

O filtro de saída do ar do seu aparelho tem de ser

substituído uma vez por ano.

Substituir o microfiltro higiénico

Abra a tampa do compartimento do saco do pó

Desbloqueie o suporte do filtro aplicando pressão sobre

no suporte do filtro.

Insira o suporte do filtro no aparelho e encaixe-o.

Substituir o microfiltro de carvão activo

䡲 Abra a tampa do compartimento do saco do pó

䡲 Retire o microfiltro de carvão activo.

䡲 Coloque um novo microfiltro de carvão activo no

aparelho e encaixe-o.

Substituir o filtro HEPA Se o seu aparelho estiver equipado com um filtro Hepa,

este deverá ser substituído todos os anos.

䡲 Abra a tampa do compartimento do saco do pó

䡲 Desbloqueie o filtro Hepa aplicando pressão sobre a

lingueta de fecho no sentido da seta e retire-o do

aparelho (ver figura 25).

䡲 Insira um novo filtro Hepa e encaixe-o.

Acessórios especiais

Pacote de filtros de substituição

Filtro tipo GXXL (BBZ41FGXXL)

Para o melhor desempenho: GXXLplus (BBZ41GXXLP)

Conteúdo: 4 sacos de filtro com fecho

1 microfiltro higiénico

www.dust-bag-bosch.com

Filtro têxtil (filtro permanente) BBZ10TFG Filtro reutilizável com fecho de velcro.

Filtro HEPA (Classe H12) BBZ152HF Recomendado para pessoas alérgicas, pois asseguram a máxima higiene do ar expelido.

Microfiltro de carvão activo BBZ193MAF Combinação de microfiltro com filtro de carvão activo.

Impede, por um período mais longo, a ocorrência de odores

desagradáveis. Substituir de seis em seis meses.

Escova TURBO-UNIVERSAL

BBZ102TBB Para escovar e aspirar, numa só passagem, tapetes e alcatifas de fibra curta ou todo o tipo

de pavimentos. Especialmente adequada para aspirar pêlos de animais. O accionamento da

escova rotativa é feito através do fluxo de ar do aspirador. Não é necessária qualquer ligação

Bocal de pavimentos rijos BBZ123HD Para aspirar pavimentos lisos (parquete, ladrilhos, terracota,...)

ladrilhos etc. (o efeito dos panos de limpeza húmidos em pavimentos rijos sensíveis deve ser

previamente testado num local escondido).

Aspira partículas de sujidade de tamanho maior, enquanto o pavimento é limpo

PT Condições de Garantia

Para este aparelho são válidas as condições de

garantia emitidas pela nossa representação no

pais da aquisição. Mais detalhes poderão ser

facultados pelo revendedor onde foi adquirido o

Para recorrer aos serviços de garantia é

imprescindivel a apresentacão da Factura de

Compra e bem assim, do documento de Garantia.

ES Condiciones de garantia

Este aparelho está marcado em conformidade com a

equipamentos eléctricos e electrónicos (waste

electrical and electronic equipment - WEEE).

A directiva estabelece o quadro para a criação de um

sistema de recolha e valorização dos equipamentos

usados válido em todos os Estados Membros da União
