MANUAL DE UTILIZADOR BGS52230 BOSCH

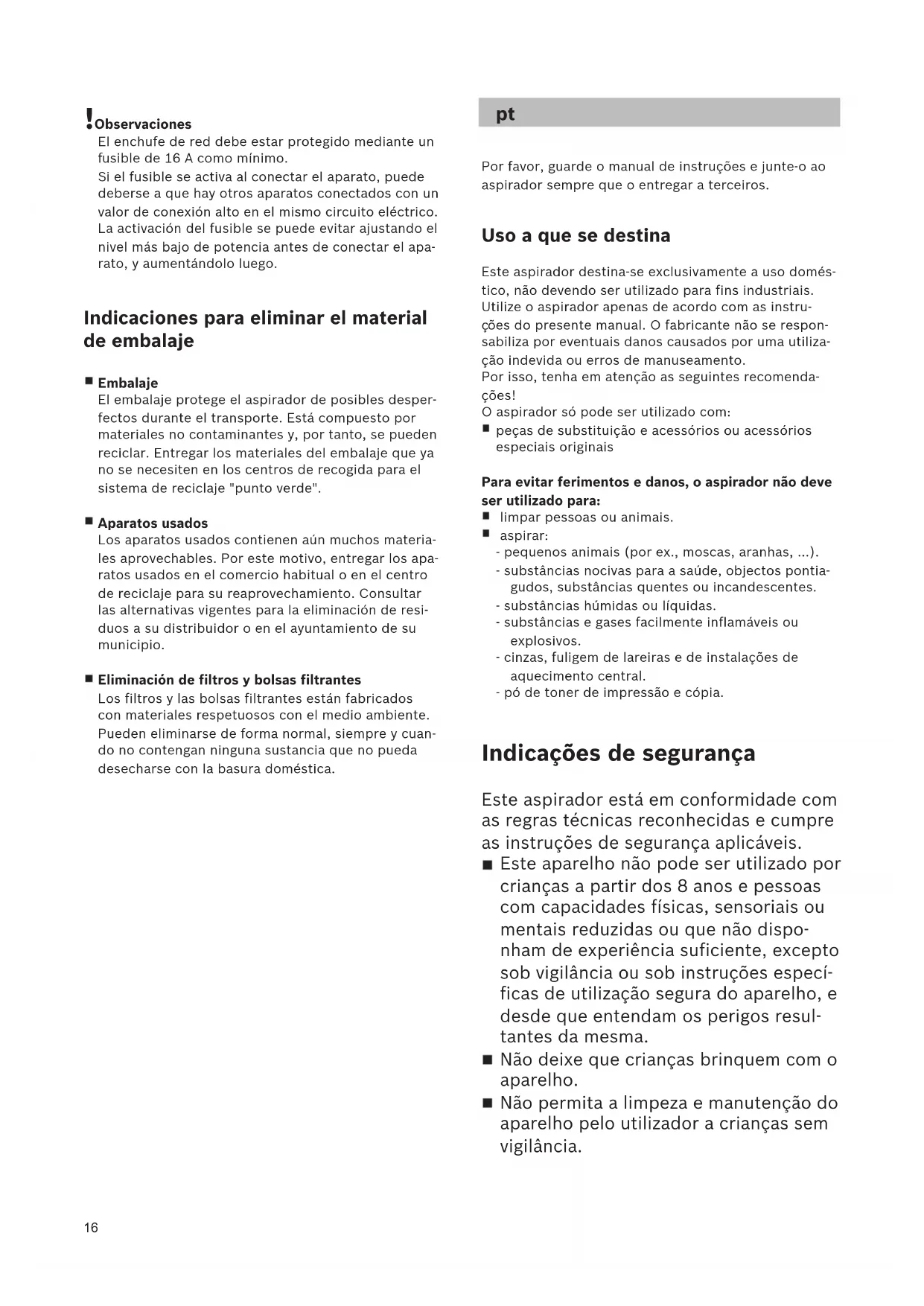

Por favor, guarde o manual de instruções e junte-o ao

aspirador sempre que o entregar a terceiros.

Uso a que se destina

Este aspirador destina-se exclusivamente a uso domés-

tico, não devendo ser utilizado para fins industriais.

Utilize o aspirador apenas de acordo com as instru-

ões do presente manual. O fabricante não se respon-

sabiliza por eventuais danos causados por uma utiliza-

ção indevida ou erros de manuseamento.

Por isso, tenha em atenção as seguintes recomenda-

O aspirador só pode ser utilizado com:

peças de substituição e acessórios ou acessórios

Para evitar ferimentos e danos, o aspirador não deve

limpar pessoas ou animais.

- pequenos animais (por ex., moscas, aranhas, ...).

- substâncias nocivas para a saúde, objectos pontia-

gudos, substâncias quentes ou incandescentes.

- substâncias húmidas ou líquidas.

- substâncias e gases facilmente inflamáveis ou

- cinzas, fuligem de lareiras e de instalações de

aquecimento central.

- pó de toner de impressão e cópia.

Indicações de segurança

Este aspirador está em conformidade com

as regras técnicas reconhecidas e cumpre

as instruções de segurança aplicáveis.

Este aparelho não pode ser utilizado por

crianças a partir dos 8 anos e pessoas

com capacidades físicas, sensoriais ou

mentais reduzidas ou que não dispo-

nham de experiência suficiente, excepto

sob vigilância ou sob instruções especí-

ficas de utilização segura do aparelho, e

desde que entendam os perigos resul-

Não deixe que crianças brinquem com o

Não permita a limpeza e manutenção do

aparelho pelo utilizador a crianças sem

A tomada tem de estar protegida por um disjuntor

tal poderá dever-se ao facto de, no mesmo circuito

eléctrico, estarem simultaneamente ligados outros

electrodomésticos de potência elevada.

Pode evitar-se que o disjuntor dispare, regulando o

aparelho para o nível de potência mais baixo antes

de o ligar e seleccionando só depois um nível de

potência mais elevado.

Recomendações de eliminação

A embalagem protege o aspirador contra danos

durante o transporte. Ela é feita de materiais amigos

do ambiente, sendo, por isso, reciclável. Coloque os

materiais de embalagem de que já não precisa nos

Os aparelhos usados contêm frequentemente mate-

riais com valor. Por isso, no final de vida útil do apa-

relho, entregue-o ao seu vendedor ou a um centro

de reciclagem para revalorização. Informe-se sobre

os métodos actuais de reciclagem junto de um ven-

dedor ou nos serviços municipalizados.

Eliminação de filtros e sacos de filtro

Os materiais que compõem os filtros e os sacos de

filtro são amigos do ambiente. Estes podem ser eli-

minados junto com o lixo doméstico, desde que não

contenham substâncias cuja eliminação por este

Sacos de plástico e películas devem ser

mantidos fora do alcance das crianças e

=> Existe perigo de asfixia!

Ligue o aspirador e coloque-o em funcionamento

apenas de acordo com a placa de características.

unca aspire sem o saco do filtro ou o recipiente

para o pó, nem sem o filtro de proteção do motor- e

o filtro de exaustão.

=> O aparelho pode ser danificado!

Evite aspirar com o bocal ou com o tubo em zonas

=> Corre o perigo de se ferir!

quando da aspiração em escadas, o aparelho tem

de ficar sempre mais baixo em relação ao utilizador.

Não utilize o cabo de alimentação e o tubo flexível

para pegar no aspirador ou para o transportar.

Quando o cabo de ligação à rede deste aparelho é

danificado, tem de ser substituído pelo fabricante,

pelo serviço de assistência técnica deste ou por

uma pessoa analogamente qualificada, para evitar

Se for utilizar o aspirador ininterruptamente durante

várias horas, puxe o cabo de alimentação totalmente

Para desligar o aspirador da corrente, não puxe pelo

cabo de alimentação, mas sim pela ficha.

Não deverá entalar o cabo de alimentação nem

passá-lo sobre arestas vivas.

Antes de efectuar quaisquer trabalhos no aspirador,

desligue sempre a ficha da tomada.

Se o aspirador estiver danificado, não o coloque em

funcionamento. Em caso de anomalia, desligue a

Para evitar a ocorrência de danos, as reparações e a

substituição de peças no aspirador só podem ser

efectuadas pelo Serviço de Assistência Técnica auto-

Proteja o aspirador de intempéries e mantenha-o

afastado de fontes de humidade e de calor.

Não aplicar substâncias inflamáveis ou com álcool

nos filtros (sacos de filtro, filtros de protecção do

motor, filtros de saída do ar, etc.).

O aspirador não é adequado para ser utilizado em

obras de construção.

=> A aspiração de entulho pode danificar o aparelho.

Desligue o aparelho quando não estiver a aspirar.

No final da vida útil do aparelho deverá dar-lhe um

destino adequado, a fim de poder ser eliminado de

acordo com as normas em vigor.18

Peças de substituição e acessórios

A Escova TURBO-UNIVERSAL® para estofos BBZ42TB Para escovar e aspirar numa só pas-

sagem mobiliário estofado,

colchões, assentos de automóveis,

tc. Especialmente adequada para

aspirar pelos de animais. A escova

rotativa é acionada através do fluxo

Não é necessária qualquer ligação

B Escova TURBO-UNIVERSAL® para pavimentos

BBZ102TBB Para escovar e aspirar, numa só pas-

sagem, tapetes e alcatifas de pelo

curto ou qualquer tipo de pavimen-

Especialmente adequada para aspir-

ar pelos de animais. A escova rotati-

va é acionada através do fluxo de ar

Não é necessária qualquer ligação

D Bocal para pavimentos rijos BBZ124HD Com 2 rolos de escova rotativos

Para a conservação de pavimentos

delicados e uma melhor recolha da

sujidade mais intensa.

Colocação em funcionamento

a)Insira a tubuladura da mangueira na abertura de

sucção do aparelho e encaixe de forma audível.

b)Para retirar a mangueira de aspiração, pressione os

dois botões de encaixe laterais e puxe a mangueira.

a)Insira a pega no tubo telescópico. Para desencaixar,

rode a pega ligeiramente e retire-a do tubo.

b)Insira a pega no tubo telescópico até encaixar. Para

desencaixar, prima a manga de desbloqueio e puxe o

tubo telescópico para fora.

emos muito gosto que tenha optado por um aspirador

osch da série Relaxx´x.

Neste manual de instruções são apresentados diversos

modelos Relaxx´x. Por este motivo, algumas caracterí-

ticas e funções do equipamento descritas poderão

ão corresponder ao seu modelo. Deverá utilizar exclu-

sivamente acessórios originais da Bosch, os quais

foram especialmente desenvolvidos para o seu aspira-

dor de forma a obter o melhor resultado de aspiração

or favor, guarde o manual de instruções e entregue-o

juntamente com o aspirador caso o ceda a terceiros.

Desdobre, por favor, as páginas com figuras!

Descrição do aparelho

1 Bocal comutável com ligação de acessórios

2 Tubo telescópico com botão corrediço e ligação de

3 Apoios dos acessórios

4Mangueira de aspiração

(para montagem no bocal para estofos)*

7 Posição de parque para o tubo na parte lateral do

8Cabo de ligação à rede

10 Bocal para estofos

11 Bocal para fendas

12 Botão de limpeza do filtro “Clean”*

13 Indicação do nível de potência

14 Botão de ligar/desligar com regulador eletrónico

da potência de sucção

15 Tampa do aparelho

16 Pega de transporte

17 Dispositivo para arrumar o tubo na parte inferior

18 Filtro de lamelas

20 Bocal para estofos profissional*

21 Bocal para fendas profissional*

22 Bocal para pavimentos rijos*

*consoante o equipamento75

a)Encaixe o tubo telescópico na tubuladura do bocal.

Para desencaixar, rode o tubo ligeiramente e retire-o

b)Insira o tubo telescópico na tubuladura do bocal até

ncaixar. Para desencaixar, prima a manga de desblo-

queio e puxe o tubo telescópico para fora.

● Empurrando o botão corrediço no sentido da seta,

desbloqueie o tubo telescópico e ajuste o compri-

ento desejado. A resistência de deslize sobre a

lcatifa é menor com o tubo telescópico completa-

a)Insira os apoios dos acessórios na posição pretendi-

da no tubo telescópico.

b)Introduza o bocal para estofos com coroa de cerdas

e bocal para fendas por cima ou por baixo, com ligei-

ra pressão nos apoios dos acessórios.

●Segure no cabo de ligação à rede pela ficha, puxe-o

para fora até atingir o comprimento pretendido e

introduza a ficha na tomada.

● Ligue ou desligue o aspirador, premindo o botão de

Figura Regular a potência de sucção

Rodando o botão de regulação é possível ajustar de

forma contínua a potência de sucção desejada.

Gama de baixa potência =>

Para aspirar materiais delicados como, p. ex., estofos

delicados, cortinados, etc.

Gama de potência média =>

Para a limpeza diária de pouca sujidade.

Gama de elevada potência =>

Para a limpeza de pavimentos robustos, pavimentos

rijos e em caso de muita sujidade.

Os bocais são sujeitos a um certo desgaste, indepen-

dentemente das características do seu soalho (p. ex.,

ladrilhos ásperos, rústicos). Por este motivo, deve

verificar regularmente a sola de passagem do bocal.

Bocais com solas desgastadas e arestas vivas podem

danificar pavimentos delicados como o parquete ou

o linóleo. O fabricante não se responsabiliza por

eventuais danos causados por um bocal desgastado.

*consoante o equipamento

Ajuste o bocal comutável:

Tapetes e alcatifas =>

Pavimento rijo/parquete =>

Se aspirar partículas maiores, tenha em atenção que

estas devem ser aspiradas uma a uma e cuidadosamen-

te, de forma a não entupir o canal de aspiração do

Se necessário, deverá levantar o bocal para poder aspi-

ar as partículas de sujidade mais facilmente.

Figura Aspirar com acessórios adicionais

Insira os bocais no tubo de aspiração ou na pega, con-

liário estofado, cortinados, etc.

c)Bocal para estofos com coroa de cerdas encaixada

para aspirar caixilhos de janelas, armários, perfis,

 Em função da utilização pretendida, volte a inserir o

bocal para fendas e o bocal para estofos nos apoios

d)Bocal para fendas profissional

Bocal para fendas extra longo para limpar fendas,

cantos e espaços intermédios, p. ex., no automóvel,

e)Bocal para estofos profissional

Para limpeza simples e rigorosa de mobiliário estofa-

do, cortinados, etc.

Para limpar, aspire simplesmente o bocal para esto-

fos profissional com a pega.

f) Bocal para aspirar pavimentos rijos (ladrilhos, par-

b)Corte os fios e cabelos enrolados com uma tesoura e

Se interromper a aspiração por pouco tempo, pode uti-

lizar o dispositivo de parque para o tubo, localizado na

parte lateral do aparelho.

●Depois de desligar o aparelho, insira o gancho do

bocal na posição de parque para o tubo.

Ao aspirar escadas, o aparelho tem de ser posicionado

em baixo, no início das escadas. Se não for suficiente,

também pode transportar o aparelho pela pega de

●Desligue o aparelho.

●Desligue a ficha da tomada.

● Puxe ligeiramente o cabo de ligação à rede e solte-o.

(O cabo enrola-se automaticamente).

● Empurrando o botão corrediço no sentido da seta,

desbloqueie o tubo telescópico e encolha-o.

Para guardar o aparelho, pode utilizar o dispositivo

ara arrumar o tubo existente na parte de baixo do

a)Monte o aparelho na pega.

b)Insira o gancho localizado no bocal no dispositivo

para arrumar o tubo.

Esvaziar o recipiente de pó

Para obter um bom resultado de aspiração, o recipien-

te de pó deve ser esvaziado depois de cada processo

de aspiração, mas o mais tardar quando se deposita

visivelmente pó ou sujidade no filtro de cotão ou quan-

do o pó atingir o nível da marcação numa posição do

Ao esvaziar o recipiente de pó, verifique sempre o grau

de sujidade do filtro de cotão e, se necessário, limpe-o

de acordo com as instruções constantes em “Limpeza

do filtro de cotão”.

a)Abra a tampa do aparelho puxando pela lingueta de

b)Retire o recipiente de pó do aparelho com a ajuda da

a)Desbloqueie a unidade de filtro do recipiente de pó

acionando o botão de desbloqueio.

b)Retire a unidade de filtro do recipiente de pó e esva-

zie o recipiente de pó.

a)Insira a unidade de filtro no recipiente de pó, certifi-

cando-se de que assenta corretamente. A seta na

tampa do filtro tem de apontar no sentido da lingue-

b)Pressione a tampa do recipiente, até esta encaixar de

c)Ao encaixar o recipiente de pó novamente no aparel-

ho, certifique-se de que assenta corretamente. Feche

a tampa do aparelho até a lingueta de fecho encaixar

Se notar uma resistência ao fechar a tampa, verifique

se os filtros estão completos e corretamente coloca-

dos assim como o recipiente de pó.

O seu aparelho está equipado com a chamada função

Esta função controla permanentemente se o seu aspira-

or atinge o seu nível de potência ideal. O indicador

luminoso sinaliza se é necessário proceder à limpeza

do filtro de lamelas, a fim de atingir novamente o seu

nível de potência ideal.

Aspirador com função “RotationClean”

O indicador acende-se a azul quando o aparelho está a

funcionar no nível de potência ideal. Assim que o indi-

cador piscar a vermelho, o filtro de lamelas tem de ser

limpo. A potência do aparelho é automaticamente redu-

●Desligue o aparelho para limpar o filtro de lamelas.

Atenção: a limpeza do filtro só é possível com o

● Abra a tampa do aparelho puxando pela lingueta de

●Para limpar o filtro de lamelas, rode o botão pelo

menos 3 vezes a 180°.

Se o indicador não se acender, pode proceder à limpe-

za do filtro mesmo com a potência de aspiração reduzi-

da. Recomendamos a limpeza do filtro de lamelas antes

de esvaziar o recipiente de pó. Deve proceder à limpe-

za, o mais tardar, quando o indicador “Sensor Control”

Se, apesar de realizada uma limpeza do filtro de lame-

las, a indicação piscar 3 vezes seguidas em curtos

intervalos, a causa poderá ser o filtro de cotão com

sujidade ou um entupimento. Neste caso, o aparelho

reduz automaticamente a potência de funcionamento

para o nível mínimo e o indicador fica permanentemen-

te aceso a vermelho.

●Desligue o aparelho, esvazie o recipiente de pó e

limpe o filtro de cotão de acordo com as instruções

constantes em "Limpeza do filtro de cotão".

*consoante o equipamento77

spirador com função “SelfClean”

O indicador acende-se a azul quando o aparelho está a

funcionar no nível de potência ideal. Assim que o indi-

cador piscar a vermelho, o aparelho desliga-se automa-

A limpeza do filtro é ativada e executada pelo motor de

Se o aparelho for limpo 3 vezes seguidas em curtos

intervalos, a causa poderá ser o filtro de cotão com

ujidade ou um entupimento. Neste caso, o aparelho

eduz automaticamente a potência de funcionamento

para o nível mínimo e o indicador fica vermelho.

●Desligue o aparelho, esvazie o recipiente de pó e

limpe o filtro de cotão de acordo com as instruções

constantes em "Limpeza do filtro de cotão".

Se necessário, pode premir o botão de limpeza do fil-

tro “Clean" para ativar o processo de limpeza manual-

mente com o aparelho ligado.

Se o indicador não se acender, pode proceder à limpe-

za do filtro mesmo com a potência de sucção reduzida.

Recomendamos a limpeza do filtro de lamelas antes de

esvaziar o recipiente de pó.

Em caso de muita sujidade, o filtro de lamelas também

a)Rode a parte inferior da unidade de filtro no sentido

contrário ao dos ponteiros do relógio, até ao batente.

Retire o filtro de lamelas da unidade de filtro.

b)Lave o filtro de lamelas sob água corrente.

c)Depois de totalmente seco, insira o filtro de lamelas

na unidade de filtro e bloqueie a parte inferior rodan-

do no sentido dos ponteiros do relógio.

Regra geral, se o aparelho for utilizado corretamente a

nível doméstico, não é necessário retirar o filtro de

lamelas e limpá-lo manualmente para obter o nível de

potência ideal do aspirador.

Atenção: não escove o filtro de lamelas!

●Para uma limpeza normal a seco, bata simplesmente

com o filtro no rebordo da tampa!

●Para uma limpeza mais profunda, lave o filtro por

fora com água e, antes de voltar a utilizá-lo no aspira-

dor, deixe-o secar bem!

Limpar o filtro de cotão

O filtro de cotão deve ser limpo em intervalos regulares

para um funcionamento otimizado do aspirador.

*consoante o equipamento

● Abra a tampa do aparelho e retire o recipiente de pó

b)Limpe o filtro de cotão.

Regra geral é suficiente sacudir ou bater ligeiramente

no cartucho do filtro ao esvaziar o recipiente de pó,

para que as eventuais partículas de pó se soltem.

●Se tal não for suficiente, utilize o pincel incluído no

conjunto fornecido ou um pano seco para remover as

partículas de sujidade na superfície.

Se desejar lavar o filtro de cotão, retire primeiro o fil-

ro de lamelas da unidade de filtro. O filtro de lame-

las só pode voltar a ser inserido na unidade de filtro

depois de o filtro de cotão estar totalmente seco.

Limpar o filtro de proteção do motor

O filtro de proteção do motor deve ser sacudido leve-

mente ou lavado regularmente!

a)Abra a tampa do aparelho e retire o filtro de pro-

b)Limpe o filtro de proteção do motor sacudindo-o. Em

caso de elevado grau de sujidade, é recomendável

lavar o filtro de proteção do motor. Deixe o filtro

secar completamente.

c)Após a limpeza, insira o filtro de proteção do motor

no aparelho e feche a tampa do aparelho.

Limpar o filtro de saída do ar

O filtro de saída do ar foi concebido de modo a não ser

necessário proceder à sua substituição, desde que o

aparelho seja utilizado corretamente a nível doméstico.

Para que o aspirador funcione no seu nível de potência

ideal, o filtro de saída do ar deverá ser lavado um ano

após a primeira utilização. O efeito de filtração

mantém-se independentemente de uma eventual color-

ação da superfície do filtro.

Limpar o filtro HEPA Figura

puxando pelas duas linguetas de fecho, e retire-a do

c)Sacuda a unidade de filtro e lave-a sob água corren-

d)Volte a inserir a unidade de filtro no aparelho somen-

te depois de a mesma secar completamente, certifi-

cando-se de que as linguetas de fecho encaixam de

e)Feche a porta lateral até a lingueta de fecho encaixar

)Desbloqueie a unidade de filtro com a esponja fil-

trante e o microfiltro, puxando pelas duas linguetas

de fecho, e retire-a do aparelho.

c)Retire a esponja filtrante e o microfiltro da armação

d)Lave a esponja filtrante e o microfiltro sob água cor-

armação do filtro somente depois de estes secarem

f) Insira a unidade de filtro no aparelho, certificando-se

de que as linguetas de fecho encaixam de forma

g)Feche a porta lateral até a lingueta de fecho encaixar

h)Insira o recipiente de pó no aparelho e feche a tampa

Indicações de limpeza

Antes de limpar o aspirador, deverá desligá-lo e retirar

a ficha da tomada. O aspirador e os acessórios de plá-

stico podem ser tratados com os produtos usuais para

a limpeza de plásticos.

Atenção: não utilize detergentes abrasivos, limpa-

vidros ou produtos lava-tudo. Jamais introduza o

O fabricante reserva-se o direito de proceder a quais-

quer alterações técnicas.

Este aparelho está marcado em conformidade com a

electronic equipment - WEEE).

A directiva estabelece o quadro para a criação de um

sistema de recolha e valorização dos equipamentos

usados válido em todos os Estados Membros da União

PT Condições de Garantia

Para este aparelho são válidas as condições de

arantia emitidas pela nossa representação no

pais da aquisição. Mais detalhes poderão ser

facultados pelo revendedor onde foi adquirido o

Para recorrer aos serviços de garantia é

imprescindivel a apresentacão da Factura de

Compra e bem assim, do documento de Garantia.

ES Condiciones de garantia
