BRUKSANVISNING BGS52230 BOSCH

gen medfølger, hvis De giver støvsugeren videre til

Anvendelse iht. formål

- smådyr (f.eks. fluer, edderkopper, ...).

tekniske standarder og de relevante sik-

Dette apparat kan benyttes af børn fra

8 år og derover, samt af personer med

reducerede fysiske, sensoriske eller

mentale evner og / eller manglende

erfaring eller viden, hvis de er under

opsigt eller er blevet instrueret i sikker

farer og risici, der kan være forbundet

Børn må ikke bruge apparatet som lege-

Rengøring og vedligeholdelse må ikke

ser på filtrene (filterpose, motorbeskyttelsesfilter,

tøvsugeren skal bare kobles til og brukes i henhold

Sug aldri opp noe uten filterpose eller støvbeholder,

motorbeskyttelses - og utblåsningsfilter.

=> Apparatet kan bli ødelagt!

Unngå støvsuging i nærheten av hodet.

lavere enn brukeren.

Ikke bruk strømledningen og slangen til å

bære/transportere støvsugeren i.

Dersom det oppstår skader på strømledningen til

apparatet, må den erstattes av produsenten eller

ennes kundeservice eller en tilsvarende kvalifisert

person slik at farlige situasjoner unngås.

Når apparatet tas ut av bruk i flere timer, skal

strømledningen tas ut av støpselet.

Trekk ikke i ledningen, men i støpselet når du skal ta

Trekk alltid ut støpselet før arbeid på støvsugeren.

Ikke bruk støvsugeren dersom den har fått skader.

Hvis det oppstår feil, må du trekke ut støpselet.

Reparasjon av støvsugeren og utskifting av reserve-

deler skal bare utføres av autorisert kundeservice.

Dette for å unngå skader.

Beskytt støvsugeren mot vær og vind, fuktighet og

Unngå å få brennbare eller alkoholholdige stoffer på

filteret (filterpose, motorfilter, utblåsingsfilter etc.).

Støvsugeren egner seg ikke til bruk på byggeplasser.

Slå av apparatet når du ikke støvsuger.

Utslitte apparater skal straks gjøres ubrukelige for

deretter å leveres til gjenvinningsordning.

Hvis sikringen løses ut når du slår på maskinen, kan

det skyldes at andre elektroniske apparater med høy

effekt er tilkoblet samme kurs.

Du kan unngå å utløse sikringen ved at du setter

apparatet på laveste effektnivå før du slår det på. Velg

så et høyere effektnivå når apparatet er slått på.

bare brukes som beskrevet i denne bruksanvisningen.

es derfor nøye igjennom instruksjonene nedenfor!

Støvsugeren må bare brukes med:

Originale reservedeler, tilbehør eller spesialtilbehør

For at det ikke skal oppstå skader på personer eller

gjenstander, må støvsugeren ikke brukes til:

støvsuging av mennesker eller dyr.

- smådyr (fluer, edderkopper osv.).

- helsefarlige, skarpe, varme eller glødende sub-

- fuktige eller flytende substanser.

- lettantennelige eller eksplosive stoffer og gasser.

- aske og sot fra vedovner eller sentralvarmeanlegg.

Sikkerhetsanvisninger

anerkjente tekniske prinsipper og gjeld-

ende sikkerhetsbestemmelser.

Apparatet skal bare brukes av barn over

åtte år og personer med nedsatt fysisk,

sensorisk eller mental funksjonsevne

eller manglende erfaring og/eller kunn-

skap dersom de er under oppsyn eller

har fått tilstrekkelig opplæring i sikker

bruk av apparatet og har forstått hvilke

farer som kan oppstå.

Barn skal ikke leke med apparatet.

Rengjøring og vedlikehold skal ikke

utføres av barn uten tilsyn.

Plastposer og folie skal oppbevares eller

kastes utenfor barns rekkevidde.

=> Fare for kvelning!12

Informasjon om kassering

transport. Den består av miljøvennlige materialer og

kan derfor gjenvinnes. Kast emballasje du ikke har

bruk for, på en miljøstasjon.

Gamle apparater inneholder mange materialer som

fortsatt kan brukes. Lever derfor det gamle apparat-

et til forhandleren eller til miljøstasjon for gjenvinn-

ing. Du kan få informasjon om mulige måter å kass-

ere apparatet på hos forhandleren eller kommunale

Kassering av filter og filterpose

Filteret og filterposen er fremstilt av miljøvennlige

materialer. Hvis de ikke inneholder stoffer som er

=> Uppsugning av byggmaterial kan skada enheten.

Tillykke med den nye Bosch støvsuger fra Relaxx´x seri-

Reservedele og ekstra tilbehør

håndgrebet lidt, når håndgreb og rør skal skilles ad

trykke skydeknappen i pilens retning, så låsemekanis-

mundstykke i tilbehørsholderen fra oven hhv. fra

Til daglig rengøring ved ringe tilsmudsning.

Løse og faste tæpper =>

Figur Støvsugning med ekstra tilbehør

rent med håndgrebet.

a)Hold i håndgrebet, og stil apparatet lodret.

det at tømme støvbeholderen, hver gang støvsugeren

● Sluk for apparatet, tøm støvbeholderen, og rengør

● Sluk for apparatet, tøm støvbeholderen, og rengør

manuelt ved, at der trykkes på tasten "Clean", mens

● Hvis dette ikke er nok, kan snavspartikler fjernes fra

rammen igen, når begge dele er helt tørre.

stikkontakten, når støvsugeren skal rengøres. Støvsuge-

I denne bruksanvisningen vises flere forskjellige Rela-

xx´x-modeller. Det kan derfor hende at ikke alle kjenne-

tegn og funksjoner gjelder for akkurat din modell. For

t støvsugeren skal fungere optimalt, bør du bare bruke

riginalt tilbehør fra Bosch som er utviklet spesielt for

Ta godt vare på bruksanvisningen. Bruksanvisningen må

følge med når støvsugeren skifter eier.

Brett ut bildesidene.

Beskrivelse av apparatet

1 Omstillbart gulvmunnstykke med tilbehørskobling

2Teleskoprør med skyvetast og tilbehørskobling

6 Børstekrans (til å montere på møbelmunnstykke)*

7 Oppbevaringsstøtte på siden av apparatet

17 Oppbevaringsstøtte på apparatets underside

20 Proff-møbelmunnstykke*

21 Proff-fugemunnstykke*

22 Munnstykke for harde gulv*

23 TURBO-UNIVERSAL®-børste for gulv*

24 Munnstykke for harde gulv*

Reservedeler og spesialtilbehør

A TURBO-UNIVERSAL®-børste til møbler BBZ42TB Børsting og støvsuging av polstrede

møbler, madrasser, bilseter osv. i

ett arbeidstrinn. Spesielt egnet til å

suge opp dyrehår. Børstevalsen dri-

ves av luftstrømmen fra støvsuge-

Det er ikke nødvendig med egen

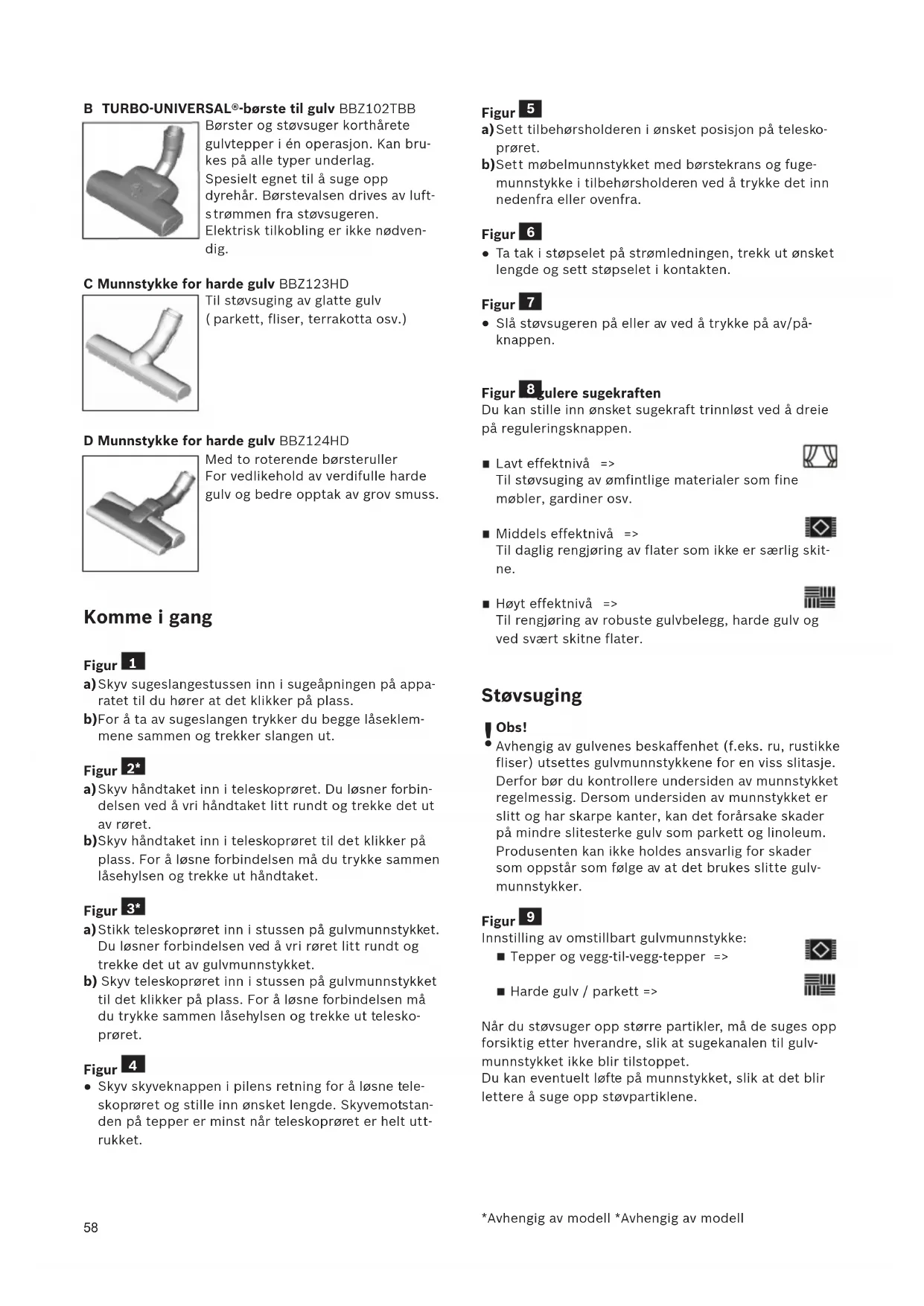

*Avhengig av modellB TURBO-UNIVERSAL®-børste til gulv BBZ102TBB Børster og støvsuger korthårete

gulvtepper i én operasjon. Kan bru-

kes på alle typer underlag.

Spesielt egnet til å suge opp

dyrehår. Børstevalsen drives av luft-

trømmen fra støvsugeren.

Elektrisk tilkobling er ikke nødven-

C Munnstykke for harde gulv BBZ123HD Til støvsuging av glatte gulv

parkett, fliser, terrakotta osv.)

D Munnstykke for harde gulv BBZ124HD Med to roterende børsteruller

For vedlikehold av verdifulle harde

gulv og bedre opptak av grov smuss.

a)Skyv sugeslangestussen inn i sugeåpningen på appa-

ratet til du hører at det klikker på plass.

b)For å ta av sugeslangen trykker du begge låseklem-

mene sammen og trekker slangen ut.

a)Skyv håndtaket inn i teleskoprøret. Du løsner forbin-

delsen ved å vri håndtaket litt rundt og trekke det ut

b)Skyv håndtaket inn i teleskoprøret til det klikker på

plass. For å løsne forbindelsen må du trykke sammen

låsehylsen og trekke ut håndtaket.

a)Stikk teleskoprøret inn i stussen på gulvmunnstykket.

Du løsner forbindelsen ved å vri røret litt rundt og

trekke det ut av gulvmunnstykket.

b) Skyv teleskoprøret inn i stussen på gulvmunnstykket

til det klikker på plass. For å løsne forbindelsen må

du trykke sammen låsehylsen og trekke ut telesko-

● Skyv skyveknappen i pilens retning for å løsne tele-

skoprøret og stille inn ønsket lengde. Skyvemotstan-

den på tepper er minst når teleskoprøret er helt utt-

*Avhengig av modell *Avhengig av modell

a)Sett tilbehørsholderen i ønsket posisjon på telesko-

b)Sett møbelmunnstykket med børstekrans og fuge-

munnstykke i tilbehørsholderen ved å trykke det inn

lengde og sett støpselet i kontakten.

 Slå støvsugeren på eller av ved å trykke på av/på-

Figur Regulere sugekraften

Du kan stille inn ønsket sugekraft trinnløst ved å dreie

på reguleringsknappen.

Til støvsuging av ømfintlige materialer som fine

møbler, gardiner osv.

Middels effektnivå =>

Til daglig rengjøring av flater som ikke er særlig skit-

Til rengjøring av robuste gulvbelegg, harde gulv og

ved svært skitne flater.

Avhengig av gulvenes beskaffenhet (f.eks. ru, rustikke

fliser) utsettes gulvmunnstykkene for en viss slitasje.

Derfor bør du kontrollere undersiden av munnstykket

regelmessig. Dersom undersiden av munnstykket er

slitt og har skarpe kanter, kan det forårsake skader

på mindre slitesterke gulv som parkett og linoleum.

Produsenten kan ikke holdes ansvarlig for skader

som oppstår som følge av at det brukes slitte gulv-

Innstilling av omstillbart gulvmunnstykke:

Tepper og vegg-til-vegg-tepper =>

Harde gulv / parkett =>

Når du støvsuger opp større partikler, må de suges opp

forsiktig etter hverandre, slik at sugekanalen til gulv-

munnstykket ikke blir tilstoppet.

Du kan eventuelt løfte på munnstykket, slik at det blir

lettere å suge opp støvpartiklene.

*Avhengig av modell *Avhengig av modell

Figur Støvsuging med ekstra tilbehør

Sett munnstykkene på rør eller håndtak etter behov:

a)Fugemunnstykke til støvsuging i fuger, hjørner osv.

b)Møbelmunnstykke til støvsuging av stoppede møbler,

)Møbelmunnstykke med børstekrans til støvsuging av

vinduskarmer, skap, profiler osv.

Sett fugemunnstykket og møbelmunnstykket i til-

behørsholderen etter bruk.

d)Proff-fugemunnstykke

Ekstra langt fugemunnstykke til rengjøring av fuger,

Til lett og grundig rengjøring av polstrede møbler,

 Du kan enkelt rengjøre proff-møbelmunnstykket ved

å støvsuge det med håndtaket.

f) Munnstykke for harde gulv til støvsuging av harde gul-

vbelegg (fliser, parkett osv.)

Figur Rengjøring av munnstykket for harde gulv

a)Du kan rengjøre munnstykket ved å støvsuge det fra

b)Klipp av oppviklede tråder og hår med en saks og sug

Ved korte pauser under arbeidet kan du bruke oppbe-

varingsstøtten på siden av apparatet.

●Etter du har slått av apparatet, skyver du krokene på

gulvmunnstykket inn i oppbevaringsstøtten.

Ved støvsuging av trapper skal apparatet settes neden-

for trappen. Dersom dette ikke er tilstrekkelig, kan

apparatet også bæres i bærehåndtaket.

● Løsne teleskoprøret ved å skyve skyveknappen i

pilens retning og skyv det sammen.

Når du skal sette fra deg apparatet, kan du bruke opp-

bevaringsstøtten på apparatets underside.

a)Rett opp apparatet ved hjelp av håndtaket.

b) Skyv krokene på gulvmunnstykket inn i oppbeva-

ømming av støvbeholderen

For å sikre et godt resultat bør støvbeholderen tømmes

hver gang du har brukt støvsugeren, og senest når det

er synlig støv eller smuss på lofilteret eller støvet når

pp til merket i beholderen.

Når du tømmer støvbeholderen, må du også kontrollere

hvor skittent filteret er, og ved behov rengjøre det slik

det er beskrevet i bruksanvisningen om rengjøring av

)Åpne apparatdekselet ved å dra i lukkefliken.

b)Ta støvbeholderen ut av apparatet ved hjelp av hånd-

a)Løsne filterenheten fra støvbeholderen med låseta-

b)Ta filterenheten ut av støvbeholderen og tøm støvbe-

a)Sett filterenheten inn i støvbeholderen. Pass på at

den sitter riktig. Pilen på filterdekselet må peke i ret-

ning av lukkefliken.

b)Trykk på beholderdekselet til det klikker på plass.

c)Når du setter støvbeholderen inn i apparatet igjen,

må du passe på at den sitter riktig. Lukk apparatdek-

må du sjekke om filteret er helt og om filter og støv-

beholder sitter riktig.

Vedlikehold av filteret

Rengjøre lamellfilteret

Apparatet er utstyrt med en "Sensor Control"-funksjon.

Denne funksjonen overvåker hele tiden om støvsugeren

har nådd optimalt effektnivå. Lampen indikerer om det

er nødvendig å rengjøre lamellfilteret for at sugeeffek-

ten skal bli optimal igjen.

Støvsugere med "RotationClean"-funksjon

Displayet lyser blått når apparatet jobber med optimal

sugestyrke. Hvis displayet blinker rødt, må lamellfilteret

rengjøres. Støvsugeren stilles automatisk ned til laveste

● Slå av apparatet når du skal rengjøre lamellfilteret.

Obs! Det er bare mulig å rengjøre filteret når appa-

● Åpne apparatdekselet ved å dra i lukkefliken.

 For å rengjøre lamellfilteret dreier du dreiebryteren

180° minst tre ganger.

Du kan også rengjøre filteret dersom sugestyrken avtar

uten at displayet lyser. Vi anbefaler at du rengjør lamell-

filteret før hver tømming av støvbeholderen. Men du

å senest gjøre det når "Sensor Control"-indikatoren

Dersom displayet blinker tre ganger kort tid etter hve-

rke og displayet lyser rødt.

● Slå av apparatet, tøm støvbeholderen og rengjør lofil-

teret i henhold til anvisningene i "Rengjøring av lofil-

Støvsugere med "SelfClean"-funksjon

Displayet lyser blått når apparatet jobber med optimal

sugestyrke. Dersom displayet blinker rødt, slås appara-

Rengjøringen av filteret aktiveres og gjennomføres ved

hjelp av den integrerte rengjøringsmotoren.

Dersom apparatet melder om tilsmusset filter tre

ganger kort tid etter hverandre, skyldes dette sannsyn-

ligvis forurenset lofilter eller tilstopning. Da går støvsu-

geren automatisk til laveste sugestyrke og displayet

● Slå av apparatet, tøm støvbeholderen og rengjør lofil-

teret i henhold til anvisningene i "Rengjøring av lofil-

Ved behov kan du også aktivere rengjøringen manuelt

ved å trykke på filterrengjøringstasten "Clean" mens

apparatet er påslått.

Du kan også rengjøre filteret dersom sugestyrken avtar

uten at displayet lyser. Vi anbefaler at du rengjør lamell-

filteret før hver tømming av støvbeholderen.

Hvis lamellfilteret er ekstra skittent, kan du også vaske

a)Drei underdelen av filterenheten mot urviseren til det

Ta lamellfilteret ut av filterenheten.

b)Skyll lamellfilteret under rennende vann.

c)Når lamellfilteret er helt tørt, setter du det inn i fil-

terenheten og låser underdelen ved å dreie med urvi-

anligvis og når apparatet brukes forskriftsmessig i pri-

vate husholdninger, er det ikke nødvendig å ta ut

lamellfilteret og rengjøre det manuelt for å beholde

● Gjennomfør vanlig tørrengjøring ved å banke filteret

mot kanten av kappen.

● Hvis du vil rengjøre filteret mer grundig, kan du skylle

det med vann fra utsiden og la det tørke godt før du

bruker det i støvsugeren igjen.

engjøring av filteret

Filteret må rengjøres med jevne mellomrom slik at støv-

sugeren jobber optimalt.

● Åpne apparatdekselet og ta støvbeholderen ut av

a)Ta filterenheten ut av støvbeholderen.

b) Rengjør lofilteret.

●Vanligvis er det tilstrekkelig å riste eller banke filter-

huset lett når støvbeholderen tømmes, slik at even-

tuelle smusspartikler løsner.

●Dersom dette ikke er nok, bruker du penselen som

fulgte med apparatet eller en tørr klut til å fjerne

smusspartiklene på overflaten.

● Vil du skylle lofilteret, må du først ta lamellfilteret ut

av filterenheten. Lamellfilteret må ikke settes inn i fil-

terenheten igjen før lofilteret er helt tørt.

Rengjøring av motorfilteret

Motorfilteret må rengjøres med jevne mellomrom ved

at du banker det rent eller skyller det.

b)Bank ut av motorfilteret for å rengjøre det. Er det

Rengjøre utblåsningsfilteret

Utblåsningsfilteret er laget slik at det ikke er nødvendig

å bytte det ut dersom apparatet brukes til tiltenkt for-

Rengjøring av hepa-filteret

● Åpne apparatdekselet og ta ut støvbeholderen.

a)Åpne sideklaffen ved hjelp av lukkefliken.

b)Løsne filterenheten med Hepa-filter ved å trekke i de

to lukkeflikene og ta filteret ut av apparatet.

c)Bank ut av filterenheten og vask den under rennende

)Sett inn filterenheten i apparatet først etter at den

har tørket helt og smekk på plass lukkeflikene så du

● Åpne apparatdekselet og ta ut støvbeholderen.

)Åpne sideklaffen ved hjelp av lukkefliken.

b)Løsne filterenheten med filterskum og mikrofilter ved

å trekke i de to lukkeflikene og ta filteret ut av appa-

c)Ta ut filterskum og mikrofilter av filterrammen.

d)Vask filterskum og mikrofilter under rennende vann.

e)Sett filterskummet og mikrofilteret tilbake i filterram-

men først etter at det er helt tørt.

f)Sett filterenheten inn i apparatet og la lukkeflikene

smekke på plass med et klikk.

Rengjøringsanvisninger

Støvsugeren må være slått av og frakoblet strømnettet

før hver rengjøring. Støvsuger og tilbehørsdeler av plast

kan vedlikeholdes med et vanlig plastrensemiddel.

Obs! Ikke bruk skuremidler, glassrens eller univer-

salrengjøringsmiddel. Støvsugeren må aldri senkes i

trisk- og elektronisk utstyr (waste electrical and elec-

tronic equipment – WEEE).

Direktivet angir rammene for innlevering og gjenvin-

ning av innbytteprodukter.

Denna enhet är märkt i enlighet med der europeiska
