BRUKSANVISNING BGS3230 BOSCH

Bemærk: Anvend aldrig skuremidler, glas- eller universal- rengøringsmidler. Dyp aldrig støvsugeren i vand. Med forbehold for tekniske ændringer. Det gleder oss at du har valgt en Bosch støvsuger i se- rien Relyy`y. I denne bruksanvisningen presenteres forskjellige Relyy`y-modeller. Det kan derfor hende at ikke alle kjennetegn og funksjoner gjelder for akkurat din mo- dell. For at støvsugeren skal fungere optimalt, bør du bare bruke originalt tilbehør fra Bosch som er utviklet spesielt for din støvsuger. Ta godt vare på bruksanvisningen. Bruksanvisningen må følge med når støvsugeren skifter eier. Vennligst brett ut sidene med bilder. Beskrivelse av apparatet 1 Omstillingsbart gulvmunnstykke* (utseendet på munn- stykket kan avvike fra bildet selv om det har samme virkemåte) 2 Teleskoprør med skyvetast uten tilbehørsholder* 3 Teleskoprør med skyvemansjett og tilbehørsholder* 4 Sugeslange 5 Håndtak 6 Skumfilter 7 Parkeringshjelp på baksiden av apparatet 8 Deksel utblåsningsfilter 9 Strømledning 10 Apparatdeksel 11 Deksel Skumfilter 12 Av/på-knapp med elektronisk sugekraftregulering 13 Filterkontrollindikator (Sensor Control) 14 Støvbeholder med håndtak 15 Oppbevaringsstøtte på apparatets underside 16 Deksel lofilter 17 Proff-møbelmunnstykke* 18 Proff-fugemunnstykke* 19 Tilbehørsholder* 20 Møbelmunnstykke 21 Fugemunnstykke 22 Børstekrans (til å montere på møbelmunnstykke)* 23 Boremunnstykke* 24 Munnstykke for harde gulv* 25 TURBO-UNIVERSAL®-børste for gulv* 26 Munnstykke for harde gulv*

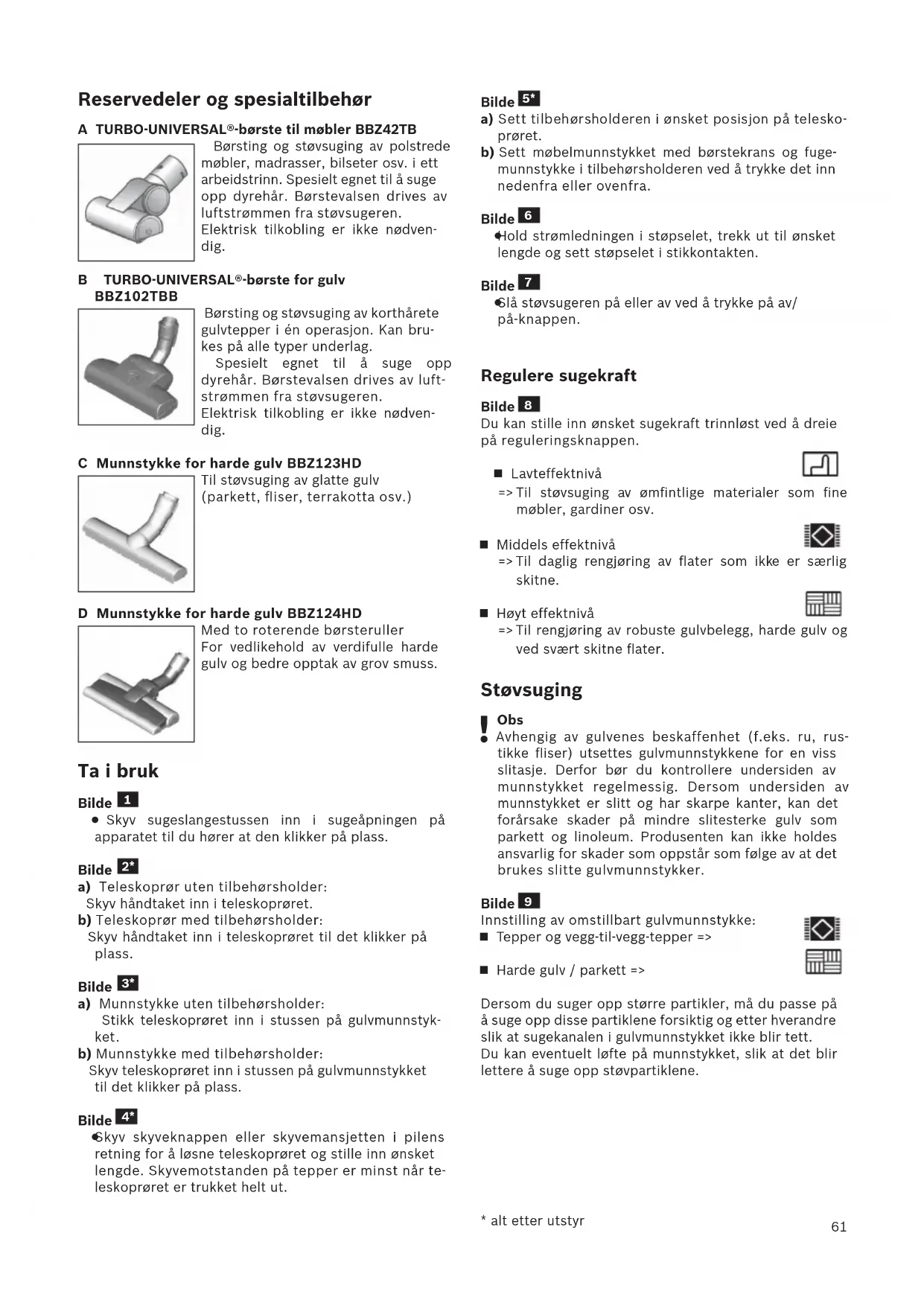

• alt etter utstyr61 Reservedeler og spesialtilbehør A TURBO-UNIVERSAL®-børste til møbler BBZ42TB Børsting og støvsuging av polstrede møbler, madrasser, bilseter osv. i ett arbeidstrinn. Spesielt egnet til å suge opp dyrehår. Børstevalsen drives av luftstrømmen fra støvsugeren. Elektrisk tilkobling er ikke nødven- dig. B TURBO-UNIVERSAL®-børste for gulv BBZ102TBB Børsting og støvsuging av korthårete gulvtepper i én operasjon. Kan bru- kes på alle typer underlag. Spesielt egnet til å suge opp dyrehår. Børstevalsen drives av luft- strømmen fra støvsugeren. Elektrisk tilkobling er ikke nødven- dig. C Munnstykke for harde gulv BBZ123HD Til støvsuging av glatte gulv (parkett, fliser, terrakotta osv.) D Munnstykke for harde gulv BBZ124HD

Med to roterende børsteruller For vedlikehold av verdifulle harde gulv og bedre opptak av grov smuss. Ta i bruk Bilde

a) Munnstykke uten tilbehørsholder: Stikk teleskoprøret inn i stussen på gulvmunnstyk- ket. b) Munnstykke med tilbehørsholder: Skyv teleskoprøret inn i stussen på gulvmunnstykket til det klikker på plass. Bilde

Skyv skyveknappen eller skyvemansjetten i pilens retning for å løsne teleskoprøret og stille inn ønsket lengde. Skyvemotstanden på tepper er minst når te- leskoprøret er trukket helt ut. Bilde

a) Sett tilbehørsholderen i ønsket posisjon på telesko- prøret. b) Sett møbelmunnstykket med børstekrans og fuge- munnstykke i tilbehørsholderen ved å trykke det inn nedenfra eller ovenfra. Bilde

Hold strømledningen i støpselet, trekk ut til ønsket lengde og sett støpselet i stikkontakten. Bilde

Slå støvsugeren på eller av ved å trykke på av/ på-knappen. Regulere sugekraft Bilde

Du kan stille inn ønsket sugekraft trinnløst ved å dreie på reguleringsknappen. Lavt effektnivå >= Til støvsuging av ømfintlige materialer som fine møbler, gardiner osv. Middels effektnivå >= Til daglig rengjøring av flater som ikke er særlig skitne. Høyt effektnivå >= Til rengjøring av robuste gulvbelegg, harde gulv og ved svært skitne flater. Støvsuging

Obs Avhengig av gulvenes beskaffenhet (f.eks. ru, rus- tikke fliser) utsettes gulvmunnstykkene for en viss slitasje. Derfor bør du kontrollere undersiden av munnstykket regelmessig. Dersom undersiden av munnstykket er slitt og har skarpe kanter, kan det forårsake skader på mindre slitesterke gulv som parkett og linoleum. Produsenten kan ikke holdes ansvarlig for skader som oppstår som følge av at det brukes slitte gulvmunnstykker. Bilde

Innstilling av omstillbart gulvmunnstykke: Tepper og vegg-til-vegg-tepper => Harde gulv / parkett => Dersom du suger opp større partikler, må du passe på å suge opp disse partiklene forsiktig og etter hverandre slik at sugekanalen i gulvmunnstykket ikke blir tett. Du kan eventuelt løfte på munnstykket, slik at det blir lettere å suge opp støvpartiklene.

• alt etter utstyr62 Støvsuging med ekstra tilbehør Bilde 10* Sett munnstykkene på rør eller håndtak etter behov: a) Fugemunnstykke til støvsuging i fuger, hjørner osv. b) Møbelmunnstykke til støvsuging av stoppede møb- ler, gardiner osv. c) Møbelmunnstykke med børstekrans til støvsuging av vinduskarmer, skap, profiler osv. Sett fugemunnstykket og møbelmunnstykket i til- behørsholderen etter bruk. d) Proff-fugemunnstykke Ekstra langt fugemunnstykke til rengjøring av fuger, hjørner og smale mellomrom, f.eks. i bilen. e) Proff-møbelmunnstykke Til lett og grundig rengjøring av polstrede møbler, forheng osv. Du kan enkelt rengjøre proff-møbelmunnstykket ved å støvsuge det med håndtaket. f) Munnstykke for harde gulv til støvsuging av harde gulvbelegg (fliser, parkett osv.) Rengjøre munnstykket for harde gulv Bilde 11* a) Du kan rengjøre munnstykket ved å støvsuge det fra undersiden. b) Klipp av oppviklede tråder og hår med en saks og sug dem opp. Boremunnstykke Bilde 12*

Fest boremunnstykket på håndtaket og sett det slik mot veggen at borehullåpningen på munnstykket er rett over hullet som skal bores.

Boremunnstykket holdes på plass gjennom suge- kraften. Avhengig av overflaten på veggen som skal bores, kan det være nødvendig å øke effekten slik at boremunnstykket suger seg fast til overflaten. Ved boring suges fint støv automatisk opp. Turbobørste Hvis apparatet er utstyrt med en turbobørste, finner du opplysninger om bruk og vedlikehold i den vedlagte bruksanvisningen. Bilde

Etter du har slått av apparatet, skyver du krokene på gulvmunnstykket inn i oppbevaringsstøtten. Bilde

Ved støvsuging av trapper skal apparatet settes neden- for trappen. Dersom dette ikke er tilstrekkelig, kan ap- paratet også bæres i bærehåndtaket eller i håndtaket på støvboksen. Etter støvsuging Bilde

Løsne teleskoprøret ved å skyve skyveknappen i pilens retning og skyv det sammen. Bilde

Når du skal sette fra deg apparatet, kan du bruke opp- bevaringsstøtten på apparatets underside. a) Sett apparatet på høykant med slangen eller håndta- ket på støvboksen. b) Skyv krokene på gulvmunnstykket inn i oppbeva- ringsstøtten. Demontering Bilde

For å ta av sugeslangen trykker du begge låseklem- mene sammen og trekker slangen ut av sugeåpnin- gen på apparatet. Bilde 19* a) Teleskoprør uten tilbehørsholder: Du løsner forbindelsen ved å vri håndtaket litt rundt og trekke det ut av teleskoprøret. b) Teleskoprør med tilbehørsholder: Du løsner håndtaket igjen ved å trykke inn låserin- gen på teleskoprøret og trekke håndtaket ut. Bilde 20* a) Munnstykke uten tilbehørsholder: Du løsner forbindelsen ved å vri teleskoprøret litt rundt og trekke det ut av gulvmunnstykket. b) Munnstykke med tilbehørsholder: Du løsner forbindelsen igjen ved å trykke inn låserin- gen og trekke teleskoprøret ut av gulvmunnstykket. Rengjøring og stell av apparatet Tømme støvbeholder Bilde

For å sikre et godt resultat bør støvbeholderen tømmes hver gang du har brukt støvsugeren, og senest når stø- vet på et sted når opp til merket i beholderen.

Obs Støvbeholderen kan bare tas ut av apparatet når det står vannrett. Sett derfor apparatet på gulvet for å løsne låsen på låseknappen. Bilde

a) Trykk på låseknappen og trekk støvbeholderen ut av apparatet etter håndtaket. b) Ta av dekselet på støvbeholderen og tøm støvbehol- deren. c) Sett dekselet tilbake på støvbeholderen. d) Fjern eventuelt smuss fra undersiden av utstøteråp- ningen. e) Sett støvbeholderen inn i apparatet og la den smek- ke hørbart i lås.

Indikatoren (blå ring) blinker rødt når skumfilteret må rengjøres. Apparatet reguleres automatisk tilbake til laveste effekttrinn. Rengjøre skumfilter Slå av apparatet. Bilde

a) Åpne dekselet til skumfilteret ved å trekke i låsespa- ken b) Trekk ut filterkassetten med skumfilteret med gripe- tappen. c) Ta skumfilteret ut av filterkassetten og bank lett i begge deler. d) Hvis delene er veldig tilsmusset, rengjøres skumfil- teret og filterkassetten under rennende vann. Enheten kan vaskes med skåneprogram i vaske- maskin ved maks. 30 °C og med laveste sentrifuge- ringstall. TIPS: Legg filterenheten i en vaskepose for å beskytte resten av vasken. e) La skumfilteret og filterkassetten tørke helt i minst 24 timer og sett deretter skumfilteret inn i filterkas- setten igjen. f) Sett filterkassetten med skumfilteret inn i apparatet igjen. Lukk dekselet på skumfilteret.

Obs Dekselet kan bare lukkes når det er satt inn filter. Ved feil "Sensor Control"-indikatoren blinker etter rengjøring av skumfilteret: Fjern blokkering i avskillerenheten Bilde

Slå av apparatet. a) Ta i utsparingen på apparatetdekselet og åpne det. b) Lås opp dekselet ved å dreie mot klokken og ta det ut av apparatet. >= Fjern blokkering fra avskillerenheten. c) Sett dekselet på og lås det ved å dreie med klokken. >= Lukk apparatdekselet. Hvis "Sensor Control"-indikatoren fortsetter å blinke rødt, må du kontrollere om munnstykke, sugerør el- ler sugeslangen er tette. Det kan også utløse "Sensor Control"-indikatoren. Vedlikehold av utblåsningsfilter Avhengig av apparatutførelse er apparatet ditt enten utstyrt med et Hepa-filter bilde

Avhengig av apparatutførelse er apparatet ditt utstyrt med en ekstra støydemping etter Hepa- eller mikrofil- teret. Denne trenger ikke rengjøres. Hepa-filter Du finner informasjon om hvilket Hepa-filter ditt appa- rat er utstyrt med, trykt på filterrammen ved siden av bestillingsnummeret:

"washable" - vaskbart, filteret kan rengjøres.

Filter uten ekstra påskrift må byttes. Rengjøre vaskbart Hepa-filter Hepa-filteret med påskriften "washable" er laget slik at det ikke må byttes, hvis apparatet brukes til tiltenkte formål i hjemmet. For at støvsugeren skal arbeide med optimal effekt, må utblåsningsfilteret vaskes etter ett år. Filteret fungerer like godt selv om overflaten på filteret skulle bli mis- farget. Bilde 26* a) Åpne dekselet til utblåsingsfilteret ved å trykke på og trekke i lukkefliken. b) Lås opp Hepa-filteret og ta det ut av apparatet. c) Bank ut av filterenheten og vask den under rennende vann. Enheten kan vaskes med skåneprogram i vaskemas- kinen ved maks. 30 °C og med laveste sentrifuge- ringstall. TIPS: Legg filterenheten i en vaskepose for å skåne resten av vasken. d) La Hepa-filteret tørke helt (minst 24 timer) før du setter det inn i apparatet igjen. >= Lukk dekselet på utblåsningsfilteret. Trykk låsen oppover til den smekker hørbart på plass. Bytte Hepa-filter (kun på apparater uten vaskbart Hepa-filter) For at støvsugeren skal arbeide med optimal effekt, må Hepa-filteret byttes ut etter ett år. Bilde 27* a) Åpne dekselet til utblåsingsfilteret ved å trykke på og trekke i lukkefliken. b) Lås opp Hepa-filteret og ta det ut av apparatet. c) Kast gamle Hepa-filter i restavfallet. d) Sett et nytt Hepa-filter inn i apparatet og lukk igjen. >= Lukk dekselet for utblåsningsfilteret. Trykk så låsen oppover til den smekker hørbart på plass. Mikrofilter Rengjøre mikrofilteret Mikrofilteret er laget slik at det ikke er nødvendig å byt- te det ut dersom apparatet brukes til tiltenkt formål i hjemmet. For at støvsugeren skal arbeide med optimal effekt, må utblåsningsfilteret vaskes etter ett år. Filteret fungerer like godt selv om overflaten på filteret skulle bli mis- farget.

• alt etter utstyr64 Bilde 28* a) Åpne dekselet til utblåsingsfilteret ved å trykke på og trekke i lukkefliken. b) Løsne filterenheten med filterskum og mikrofilter ved å trekke i lukkefliken og ta enheten ut av appa- ratet. c) Ta ut filterskum og mikrofilter av filterrammen. d) Vask filterskum og mikrofilter under rennende vann. Disse kan vaskes i skåeprogram i vaskemaskinen ved maks. 30 °C og med laveste sentrifugeringstall. TIPS: Legg enheten i en vaskepose for å skåne resten av vasken. e) La filterskum og mikrofilter tørke helt (minst 24 timer) før det settes inn i filterrammen igjen. f) Sett filterenheten inn i apparatet og la lukkeflikene smekke på plass med et klikk. g) Lukk dekselet på utblåsningsfilteret. Trykk låsen op- pover til den smekker hørbart på plass. Rengjøringsanvisninger Støvsugeren må være slått av og frakoblet strømnet- tet før hver rengjøring. Støvsuger og tilbehørsdeler av plast kan vedlikeholdes med et vanlig plastrensemid- del.

Obs: Ikke bruk skuremidler, glass- eller universalreng- jøringsmidler. Støvsugeren må aldri senkes i vann. Med forbehold om tekniske endringer.
