MANUALE UTENTE BGS52230 BOSCH

Conservare le istruzioni per l'uso. In caso di cessione

dell'aspirapolvere a terzi, si raccomanda di consegnare

anche le istruzioni per l'uso.

Questo aspirapolvere è destinato esclusivamente all'u-

tilizzo in ambito domestico e non è adatto all'uso indu-

striale. Utilizzare l'aspirapolvere soltanto così come

indicato dalle presenti istruzioni per l'uso. Il costrutto-

re non si assume alcuna responsabilità per gli eventuali

anni causati da un utilizzo non conforme o errato.

Si raccomanda pertanto di osservare scrupolosamente

le seguenti avvertenze.

L'aspirapolvere può essere utilizzato esclusivamente

parti di ricambio, accessori o accessori speciali ori-

Al fine di evitare lesioni e/o danni, l'aspirapolvere

non può essere utilizzato:

su persone e/o animali.

Non può altresì essere utilizzato per aspirare:

- insetti (come mosche, ragni, ecc.)

- sostanze nocive, oggetti affilati, materiali caldi o

- sostanze umide o liquide

- sostanze e gas infiammabili o esplosivi

- cenere, fuliggine delle stufe di maiolica e degli

riscaldamento centrali

- polvere del toner di stampanti e fotocopiatrici.

Questo aspirapolvere è conforme alle

disposizioni tecniche riconosciute e alle

norme di sicurezza in vigore.

L'apparecchio può essere utilizzato da

bambini di età pari o superiore a 8 anni

e da persone con ridotte facoltà fisiche,

sensoriali o mentali nonché da persone

prive di sufficiente esperienza e/o cono-

scenza dello stesso se sorvegliate o

istruite in merito all'utilizzo sicuro del-

l'apparecchio e consapevoli degli even-

tuali rischi derivanti da un utilizzo

I bambini non devono giocare con l'ap-

La presa di corrente deve essere protetta attraverso

un dispositivo salvavita di almeno 16 A.

Se quando si attiva l'apparecchio scatta il dispositivo

salvavita, la causa può essere dovuta al fatto che sono

tati collegati contemporaneamente allo stesso circui-

to altri apparecchi a elevato consumo energetico.

Per evitare di far scattare il dispositivo salvavita,

prima di accendere l'apparecchio selezionare il livel-

lo di potenza più basso e solo in un secondo

momento selezionare un livello di potenza maggiore.

Avvertenze per lo smaltimento

L'imballaggio protegge l'aspirapolvere contro even-

tuali danni durante il trasporto. È costituito da mate-

riali non inquinanti e può pertanto essere riciclato.

Provvedere allo smaltimento dei materiali di imbal-

laggio non più necessari rivolgendosi ai centri di rac-

colta per il sistema di riciclaggio "Punto verde".

Apparecchio dismesso

Gli apparecchi dismessi contengono ancora moltepli-

ci materiali preziosi. Si consiglia pertanto di restitui-

re l'apparecchio dismesso al proprio rivenditore o a

un centro di riciclaggio. Per informazioni sulle moda-

lità del riciclaggio, rivolgersi al proprio rivenditore o

all'amministrazione comunale della propria città.

Smaltimento del filtro e del sacchetto filtro

Il filtro e il sacchetto filtro sono costituiti da materia-

li non inquinanti. A condizione che non contengono

alcuna sostanza dannosa, possono essere smaltiti

con i normali rifiuti domestici.

Le operazioni di pulizia e di manutenzio-

ne non devono essere effettuate dai

bambini senza la supervisione di un

Si raccomanda di tenere i sacchetti di

plastica e la plastica da imballaggio

fuori dalla portata dei bambini e di prov-

vedere al loro smaltimento.

=> Pericolodi soffocamento!

Collegare e azionare l'aspirapolvere esclusivamente

come indicato sulla targhetta.

on utilizzare mai l'aspirapolvere senza sacchetto fil-

tro o contenitore raccoglisporco, filtro di protezione

del motore e filtro d'igiene.

=> L'apparecchio può danneggiarsi!

Non tenere la spazzola e il tubo dell'aspirapolvere in

prossimità della testa.

=> Pericolo di lesioni!

Per la pulizia delle scale l'apparecchio deve trovarsi

sempre più in basso rispetto a chi lo usa.

Non utilizzare il cavo di alimentazione e il tubo flessi-

bile per spostare/trasportare l'aspirapolvere.

Qualora il collegamento alla rete del presente appa-

recchio fosse danneggiato, deve essere sostituito dal

produttore o dal suo servizio di assistenza tecnica o

da un addetto qualificato al fine di evitare situazioni

In caso di utilizzo dell'apparecchio per diverse ore,

estrarre completamente il cavo di alimentazione.

Per scollegare l'apparecchio dalla corrente elettrica,

non tirare il cavo, bensì estrarre la spina.

Non fare passare il cavo di alimentazione su spigoli

vivi e non schiacciarlo.

Prima di qualsiasi intervento sull’aspirapolvere,

Non utilizzare l'aspirapolvere se danneggiato. In caso

di anomalia, estrarre la spina dalla presa.

Per evitare eventuali lesioni, le riparazioni e le sosti-

tuzioni dei componenti dell’aspirapolvere devono

essere effettuate esclusivamente dal servizio di assi-

stenza tecnica autorizzato.

Proteggere l'aspirapolvere dalle intemperie, dall'umi-

dità e dalle sorgenti di calore.

Non collocare mai sul filtro (sacchetto filtro, filtro di

protezione del motore, filtro d'igiene, ecc.) sostanze

infiammabili o contenenti alcol.

L'aspirapolvere non è adatto all'uso nei cantieri.

=> L'aspirazione di macerie può causare il danneg

giamento dell'apparecchio.

Spegnere l'apparecchio se non si desidera utilizzar-

Gli apparecchi dismessi devono essere resi immedia-

tamente inutilizzabili, per essere poi smaltiti in

conformità alle normative vigenti in materia.8

Plastic zakken en folie dienen buiten

*selon l'équipement44

Siamo lieti che Lei abbia scelto un aspirapolvere Bosch

della serie Relaxx´x.

Nelle presenti istruzioni per l'uso verranno illustrati

diversi modelli Relaxx´x. È pertanto possibile che non

tutte le caratteristiche dell'equipaggiamento e le fun-

ioni qui descritte riguardino il modello da Lei scelto.

evono essere utilizzati esclusivamente gli accessori

Bosch originali, pensati in modo specifico per il Suo

aspirapolvere, al fine di garantire il miglior risultato di

Conservare le istruzioni per l'uso. In caso di cessione

ell'aspirapolvere a terzi, si raccomanda di consegnare

anche le istruzioni per l'uso.

Aprire le pagine illustrate.

Descrizione dell'apparecchio

1 Spazzola commutabile per pavimenti con raccordo

2 Tubo telescopico con tasto di scorrimento

e raccordo per accessori

3 Supporto per accessori

4 Tubo flessibile aspirante

(per il montaggio sulla spazzola per imbottiture)*

7 Supporto di fissaggio laterale

8Cavo di alimentazione

9 Contenitore raccoglisporco

10 Spazzola per imbottiture

11 Bocchetta per giunti

12 Tasto di pulizia del filtro "Clean"*

13 Indicatore di potenza

14 Tasto ON/OFF con regolatore elettronico della

potenza di aspirazione

16 Maniglia di trasporto

17 Supporto di appoggio inferiore

19 Filtro per lanugine

20 Spazzola per imbottiture professionale*

21 Bocchetta per giunti professionale*

22 Spazzola per pavimenti duri*

23 Spazzola TURBO-UNIVERSAL®per pavimenti*

24 Spazzola per pavimenti duri*

* a seconda della specifica dotazione45

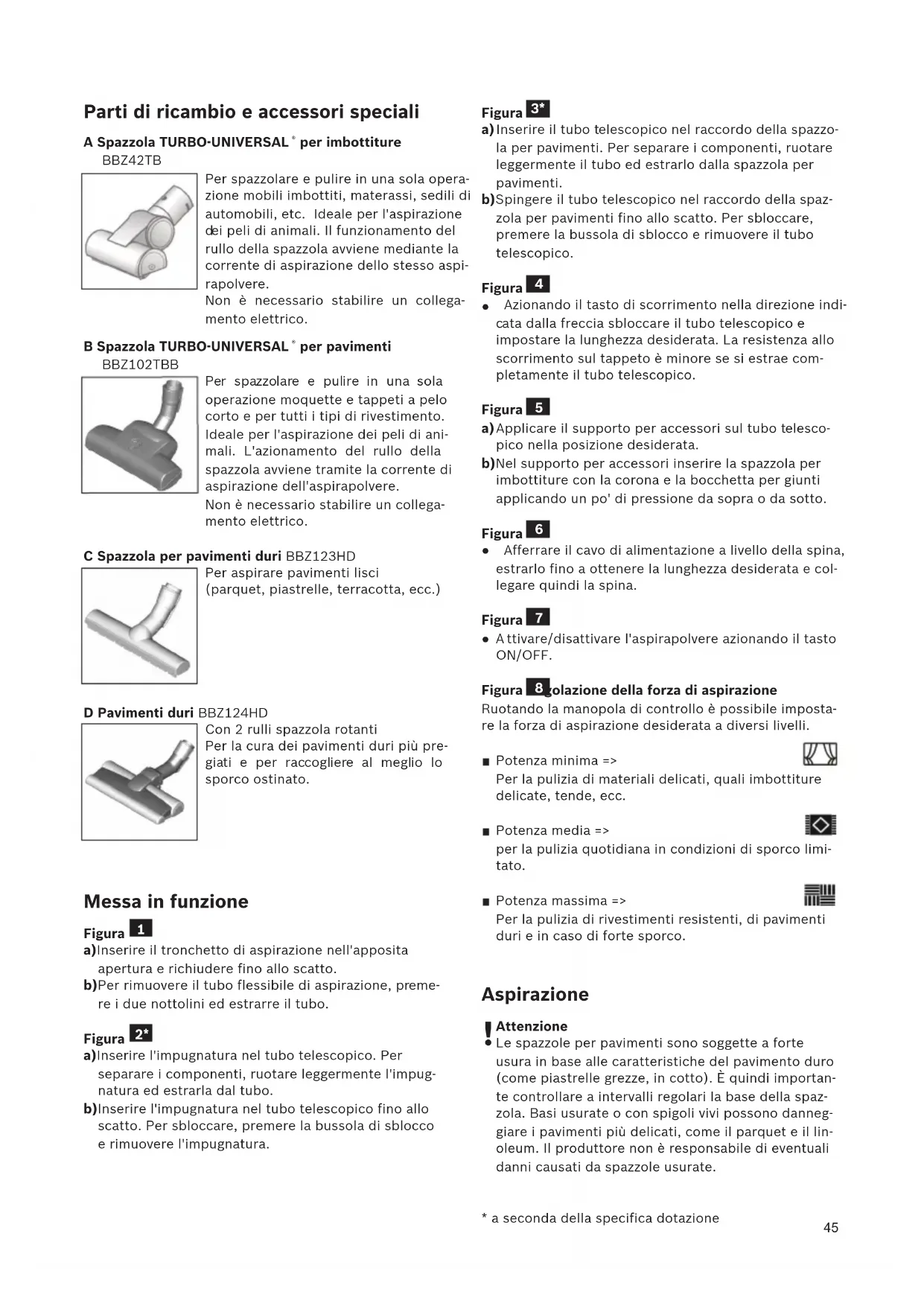

Parti di ricambio e accessori speciali

A Spazzola TURBO-UNIVERSAL

BBZ42TB Per spazzolare e pulire in una sola opera-

zione mobili imbottiti, materassi, sedili di

automobili, etc. Ideale per l'aspirazione

ei peli di animali. Il funzionamento del

rullo della spazzola avviene mediante la

corrente di aspirazione dello stesso aspi-

Non è necessario stabilire un collega-

BBZ102TBB Per spazzolare e pulire in una sola

operazione moquette e tappeti a pelo

corto e per tutti i tipi di rivestimento.

Ideale per l'aspirazione dei peli di ani-

mali. L'azionamento del rullo della

spazzola avviene tramite la corrente di

aspirazione dell'aspirapolvere.

Non è necessario stabilire un collega-

C Spazzola per pavimenti duri BBZ123HD Per aspirare pavimenti lisci

(parquet, piastrelle, terracotta, ecc.)

D Pavimenti duri BBZ124HD Con 2 rulli spazzola rotanti

Per la cura dei pavimenti duri più pre-

giati e per raccogliere al meglio lo

a)Inserire il tronchetto di aspirazione nell'apposita

apertura e richiudere fino allo scatto.

b)Per rimuovere il tubo flessibile di aspirazione, preme-

re i due nottolini ed estrarre il tubo.

a)Inserire l'impugnatura nel tubo telescopico. Per

separare i componenti, ruotare leggermente l'impug-

natura ed estrarla dal tubo.

b)Inserire l'impugnatura nel tubo telescopico fino allo

scatto. Per sbloccare, premere la bussola di sblocco

e rimuovere l'impugnatura.

* a seconda della specifica dotazione

a)Inserire il tubo telescopico nel raccordo della spazzo-

la per pavimenti. Per separare i componenti, ruotare

leggermente il tubo ed estrarlo dalla spazzola per

)Spingere il tubo telescopico nel raccordo della spaz-

zola per pavimenti fino allo scatto. Per sbloccare,

premere la bussola di sblocco e rimuovere il tubo

 Azionando il tasto di scorrimento nella direzione indi-

ata dalla freccia sbloccare il tubo telescopico e

impostare la lunghezza desiderata. La resistenza allo

scorrimento sul tappeto è minore se si estrae com-

pletamente il tubo telescopico.

a)Applicare il supporto per accessori sul tubo telesco-

pico nella posizione desiderata.

b)Nel supporto per accessori inserire la spazzola per

imbottiture con la corona e la bocchetta per giunti

applicando un po' di pressione da sopra o da sotto.

● Afferrare il cavo di alimentazione a livello della spina,

estrarlo fino a ottenere la lunghezza desiderata e col-

legare quindi la spina.

●Attivare/disattivare l'aspirapolvere azionando il tasto

Figura Regolazione della forza di aspirazione

Ruotando la manopola di controllo è possibile imposta-

re la forza di aspirazione desiderata a diversi livelli.

Per la pulizia di materiali delicati, quali imbottiture

delicate, tende, ecc.

per la pulizia quotidiana in condizioni di sporco limi-

Per la pulizia di rivestimenti resistenti, di pavimenti

duri e in caso di forte sporco.

Le spazzole per pavimenti sono soggette a forte

usura in base alle caratteristiche del pavimento duro

(come piastrelle grezze, in cotto). È quindi importan-

te controllare a intervalli regolari la base della spaz-

zola. Basi usurate o con spigoli vivi possono danneg-

giare i pavimenti più delicati, come il parquet e il lin-

oleum. Il produttore non è responsabile di eventuali

danni causati da spazzole usurate.

● Disattivare l'apparecchio.

●Staccare la spina.

● Tirare brevemente il cavo di alimentazione e rilasciar-

lo. (In questo modo il cavo si riavvolge automatica-

● Azionando il tasto di scorrimento nella direzione indi-

cata dalla freccia, sbloccare il tubo telescopico e

Se si desidera riporre l'apparecchio, è possibile utilizza-

re il supporto riponifacile posto sul lato inferiore dell'-

a)Raddrizzare l'apparecchio afferrandolo per l'impugna-

b)Inserire il gancio della spazzola per pavimenti nel

supporto di appoggio.

Svuotamento del contenitore raccoglisporco

Per ottenere buoni risultati, si consiglia di svuotare il

contenitore raccoglisporco dopo ogni utilizzo o, al più

tardi, quando la polvere o lo sporco si sono depositati

sul filtro per lanugine o ancora quando la polvere ha

raggiunto il livello indicato dall'apposito segno nel con-

tenitore raccoglisporco.

Svuotando il contenitore raccoglisporco controllare

anche sempre il grado di sporco del filtro per lanugine

e se necessario pulirlo seguendo le istruzioni "Pulizia

del filtro per lanugine".

a)Aprire il coperchio dell'apparecchio tirando la lin-

b)Estrarre dall'apparecchio il contenitore raccoglispor-

co servendosi dell'impugnatura.

a)Sbloccare l'unità filtro del contenitore raccoglisporco

premendo il tasto di sblocco.

b)Estrarre l'unità filtro dal contenitore raccoglisporco e

a)Montare l'unità filtro nel contenitore raccoglisporco

accertandosi che venga inserita correttamente. La

freccia sul coperchio del filtro deve essere nel senso

della linguetta di chiusura

b)Spingere il coperchio del contenitore fino allo scatto.

c)Nel rimontare il contenitore raccoglisporco nell'appa-

recchio accertarsi che venga inserito correttamente.

Chiudere il coperchio dell'apparecchio fino allo scat-

to della linguetta di chiusura.

* a seconda della specifica dotazione

Regolazione della spazzola per pavimenti

avimenti duri/parquet =>

Quando vengono aspirate particelle più grosse, assicur-

arsi che esse siano aspirate in successione e con cura

per evitare che si occluda il canale di aspirazione della

ventualmente sollevare la bocchetta per poter aspira-

Figura Aspirazione con accessori aggiuntivi

Applicare le spazzole al tubo di aspirazione o all'impug-

natura, in funzione delle proprie esigenze:

a)la bocchetta per fessure permette di aspirare fessu-

b)Spazzola per imbottiture per aspirare imbottiture di

c)Bocchetta per imbottiture con corona per pulire

infissi, mobili, profili, ecc.

 Dopo l'uso riporre nuovamente la bocchetta per giun-

ti e la spazzola per imbottiture nel supporto per

d)Bocchetta per giunti professionale

La bocchetta per giunti extra lunga è ideale per la

pulizia di giunti, angoli e spazi stretti, per esempio

e)Spazzola per imbottiture professionale

Per pulire a fondo e con facilità mobili imbottiti,

Per pulire la bocchetta per imbottiture professionale

è sufficiente aspirarla con l'impugnatura.

f) Spazzola per pavimenti duri per la pulizia di pavimen-

ti duri (piastrelle, parquet, ecc.)

Figura Pulizia della spazzola per pavimenti duri

a)Aspirare la parte inferiore della spazzola per pulirla.

b)Tagliare con le forbici i fili e i capelli rimasti attorcig-

liati e poi aspirare.

Per brevi pause di inutilizzo, è possibile utilizzare il

supporto riponifacile sul lato dell'apparecchio.

● Dopo aver disattivato l'apparecchio, inserire il gancio

della spazzola per pavimenti nell'apposito supporto

Per la pulizia delle scale l'apparecchio deve essere

posizionato in basso all'inizio della scala. Se cio non

dovesse bastare, l'apparecchio puo essere spostato

afferrandolo in corrispondenza della maniglia di tras-

Se si nota una resistenza nel chiudere il coperchio,

controllare l'integrità del filtro e il corretto alloggia-

mento dello stesso e del contenitore raccoglisporco.

Manutenzione del filtro

Pulizia del filtro a lamelle

L'apparecchio è dotato della funzione "Sensor Control".

Questa funzione controlla costantemente se l'aspirapol-

ere raggiunge il livello di potenza ottimale. L'indicato-

re segnala se è necessario pulire il filtro a lamelle per

ottenere di nuovo il suo livello di prestazione ottimale.

Aspirapolvere con funzione "RotationClean“

L'indicatore è blu quando l'apparecchio lavora a livello

di prestazione ottimale. Se l'indicatore lampeggia

rosso, il filtro a lamelle deve essere pulito. L'appa-

recchio viene regolato automaticamente sul livello di

● Spegnere l'apparecchio prima di procedere alla puli-

zia del filtro a lamelle.

Attenzione: è possibile pulire il filtro solo ad appa-

● Aprire il coperchio dell'apparecchio tirando la lin-

●Per pulire il filtro a lamelle ruotare almeno tre volte la

È possibile eseguire la pulizia del filtro anche a livello

di aspirazione ridotto, se l'indicatore non è acceso. Si

consiglia la pulizia del filtro a lamelle prima di svuotare

il contenitore raccoglisporco. Va effettuata comunque

al più tardi quando si accende l'indicatore "Sensor Con-

Se, nonostante la pulizia del filtro a lamelle, l'indicatore

dovesse ancora lampeggiare 3 volte di seguito a brevi

intervalli, si tratta probabilmente del filtro per lanugine

sporco o di un'occlusione. In questo caso l'apparecchio

viene impostato automaticamente sul livello di presta-

zione più basso e l'indicatore si accende a luce fissa

● Spegnere l'apparecchio, svuotare il contenitore rac-

coglisporco e pulire il filtro per lanugine procedendo

come descritto nelle istruzioni "Pulizia del filtro per

* a seconda della specifica dotazione

Aspirapolvere con funzione "SelfClean"

'indicatore è blu quando l'apparecchio lavora a livello

i prestazione ottimale. Non appena l'indicatore diven-

ta rosso, l'apparecchio si spegne automaticamente.

La pulizia del filtro viene attivata ed eseguita dal moto-

re per la pulizia integrato.

Nel caso in cui si dovesse pulire l'apparecchio per tre

olte a brevi intervalli di tempo, la causa è da ricercarsi

nel filtro per lanugine sporco o in un'occlusione. In que-

sto caso l'apparecchio viene impostato automaticamen-

te sul livello di potenza più basso e l'indicatore diventa

● Spegnere l'apparecchio, svuotare il contenitore rac-

coglisporco e pulire il filtro per lanugine procedendo

ome descritto nelle istruzioni "Pulizia del filtro per

Se necessario è anche possibile attivare manualmente

il processo di pulizia premendo il tasto di pulizia del fil-

tro "Clean" ad apparecchio acceso.

È possibile eseguire la pulizia del filtro anche a livello

di aspirazione ridotto, se l'indicatore non è acceso. Si

consiglia la pulizia del filtro a lamelle prima di svuotare

il contenitore raccoglisporco.

In caso di sporco resistente, è possibile procedere al

lavaggio del filtro a lamelle.

a)Ruotare in senso antiorario la parte inferiore dell'u-

nità filtro fino all'arresto.

Estrarre il filtro a lamelle dall'unità filtro.

b)Lavare il filtro sotto l'acqua corrente.

c)Quando si sarà completamente asciugato, inserire il

filtro a lamelle nell'unità filtro e bloccare la parte

inferiore ruotando in senso orario.

Di norma, se l'apparecchio viene utilizzato in modo

conforme per le pulizie domestiche, non e necessario

estrarre e pulire manualmente il filtro a lamelle per

ottenere il livello di prestazione ottimale dell'aspirapol-

Attenzione: non spazzolareil filtro a lamelle!

●Per una normale pulizia a secco battere semplice-

mente con il filtro sul bordo del coperchio!

●Per una pulizia più approfondita sciacquarlo dall'e-

sterno con acqua e lasciarlo asciugare completamen-

te prima di reinserirlo nell'aspirapolvere!

Pulizia del filtro sfilacci

Sarebbe opportuno pulire il filtro sfilacci a intervalli di

tempo regolari, in modo da garantire la prestazione

ottimale dell'aspirapolvere.

● Aprire il coperchio dell'apparecchio ed estrarre il

contenitore raccoglisporco.

a)Aprire lo sportello laterale servendosi della linguetta

b)Sbloccare l'unità filtro contenente il filtro Hepa tiran-

do le due linguette di chiusura ed estrarla dall'appa-

c)Battere l'unità filtro e sciacquarla sotto l'acqua cor-

)Quando sarà completamente asciutta, reinserire l'u-

ità filtro nell'apparecchio e chiudere le linguette

e)Chiudere lo sportello laterale fino allo scatto.

f) Inserire il contenitore raccoglisporco nell'appa-

recchio e chiudere il coperchio.

Pulizia del microfiltro

● Aprire il coperchio dell'apparecchio ed estrarre il

contenitore raccoglisporco.

a)Aprire lo sportello laterale servendosi della linguetta

b)Sbloccare l'unità filtro contenente materiale espanso

e microfiltro tirando le due linguette di chiusura ed

estrarla dall'apparecchio.

c)Togliere il materiale espanso e il microfiltro dal telaio

d)Sciacquare il materiale espanso e il microfiltro sotto

e)Solo quando si saranno completamente asciugati

reinserire il materiale espanso e il microfiltro nel

f) Reinserire l'unita filtro nell'apparecchio e chiudere le

linguette fino allo scatto.

g)Chiudere lo sportello laterale fino allo scatto.

h)Inserire il contenitore raccoglisporco nell'appa-

recchio e chiudere il coperchio.

Avvertenze per la pulizia

Prima di pulire l'aspirapolvere, è necessario disattivarlo

e staccare la spina. L'aspirapolvere e gli accessori in

materiale plastico possono essere puliti con un norma-

le detergente per plastica.

Attenzione: Non utilizzare detergenti abrasivi, uni-

versali o per vetro. Non immergere mai l'aspirapol-

Con riserva di modifiche tecniche.

* a seconda della specifica dotazione

● Aprire il coperchio dell'apparecchio ed estrarre il

contenitore raccoglisporco.

a)Estrarre l'unità filtro dal contenitore raccoglisporco.

b)Pulire il filtro per lanugine.

 Di norma è sufficiente, quando si svuota il contenito-

re raccoglisporco, scuotere leggermente la scatola

del filtro oppure dare lievi colpi in modo da fare fuo-

riuscire le particelle di sporco.

●Se ciò non dovesse essere sufficiente, utilizzare il

pennello in dotazione oppure un panno asciutto per

imuovere le particelle di sporco dalla superficie.

Se si vuole lavare il filtro per lanugine, estrarre prima

il filtro a lamelle dall'unità filtro. Il filtro a lamelle

deve essere nuovamente inserito nell'unità filtro solo

dopo che il filtro a per lanugine si è completamente

Pulizia del filtro di protezione del motore

Si consiglia di pulire il filtro di protezione del motore a

intervalli regolari, battendolo leggermente e lavandolo!

a)Aprire il coperchio dell'apparecchio ed estrarre il fil-

tro di protezione del motore.

b)Pulire il filtro di protezione del motore battendolo

leggermente. In caso di forte sporco, è necessario

lavare il filtro di protezione del motore. Quindi lasci-

arlo asciugare completamente.

c)In seguito alla pulizia, inserire il filtro di protezione

del motore nell'apparecchio e chiudere il coperchio.

Pulizia del filtro igienico

Se l'apparecchio viene utilizzato in modo conforme per

le pulizie domestiche non è necessario sostituire il fil-

Affinché l'aspirapolvere lavori al livello di prestazione

ottimale il filtro igienico deve essere lavato dopo 1

anno. L'efficacia del filtro rimane invariata anche in pre-

senza di eventuali alterazioni cromatiche della superfi-

cie del filtro stesso.

parte inferior del aparato)

Svizzera, Switzerland

BSH Elettrodomestici S.p.A.

Questo apparecchio dispone di contrassegno ai sensi

della direttiva europea 2012/19/UE in materia di appa-

recchi elettrici ed elettronici (waste electrical and

electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il

riciclaggio degli apparecchi dismessi valide su tutto il

territorio dell’Unione Europea.

facture d’achat sera nécessaire.

IT Condizioni di garanzia

Per questo apparecchio valgone le condizioni di

garanzia stabilite dalla ns. Rappresentanza nella

Il venditore dell’apparecchio è a disposizione per

ulteriori chiarimenti. La garanzia viene riconosciuta

soltanto se accompagnata da regolare documento

fiscale di acquisto rilasciato dal venditore.

NL Garantievoorwaarden
