MODE D'EMPLOI BGS52230 BOSCH

Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

mal household waste.5

Le nettoyage et la maintenance ne doi-

vent pas être effectués par des enfants

Les sacs plastiques et les films doivent

être conservés hors de la portée de

jeunes enfants et être éliminés.

=> Il y a risque d'asphyxie !

Utilisation correcte

Raccorder et mettre l'aspirateur en service unique-

ment selon les indications figurant sur la plaque

e jamais aspirer sans sac aspirateur ou bac à pous-

sières, filtre de protection du moteur et filtre de sor-

=> L'appareil peut être endommagé !

Eviter d'aspirer avec le suceur et le tube à proximité

=> Il y a risque de blessures!

Lors de l'aspiration sur des escaliers, l'appareil doit

toujours se trouver plus bas que l'utilisateur.

Ne pas utiliser le cordon électrique et le flexible

pour porter / transporter l'aspirateur.

Lorsque le cordon électrique de cet appareil est

endommagé, il doit être remplacé par les soins du

fabricant ou de son SAV ou une personne disposant

de qualifications similaires afin d'éviter tout danger.

En cas de fonctionnement continu de plusieurs

heures, dérouler complètement le cordon électrique.

Ne pas tirer sur le cordon électrique mais sur la

fiche, pour débrancher l'appareil de la prise.

Ne pas tirer le cordon électrique à proximité d'arêtes

coupantes et ne pas le coincer.

Avant tous les travaux sur l’aspirateur, retirer la fiche

Ne pas mettre l'aspirateur en service s'il est défec-

tueux. En cas de panne, retirer la fiche de la prise.

Pour éviter tout risque de danger, seul le service

après-vente agréé est autorisé à effectuer des répa-

rations et à remplacer des pièces sur l’aspirateur.

Ne pas exposer l'aspirateur aux influences atmos-

phériques, à l'humidité ni aux sources de chaleur.

Ne pas mettre des substances inflammables ou à

base d'alcool sur les filtres (sac aspirateur, filtre de

protection du moteur, filtre de sortie d'air etc.).

L'aspirateur n'est pas approprié au travail de chan-

=> L’aspiration de gravats risque d’endommager

Eteignez l'appareil si vous ne l’utilisez pas.

Rendre immédiatement inutilisables les appareils

hors d'usage, ensuite mettre l'appareil au rebut de

façon réglementaire.

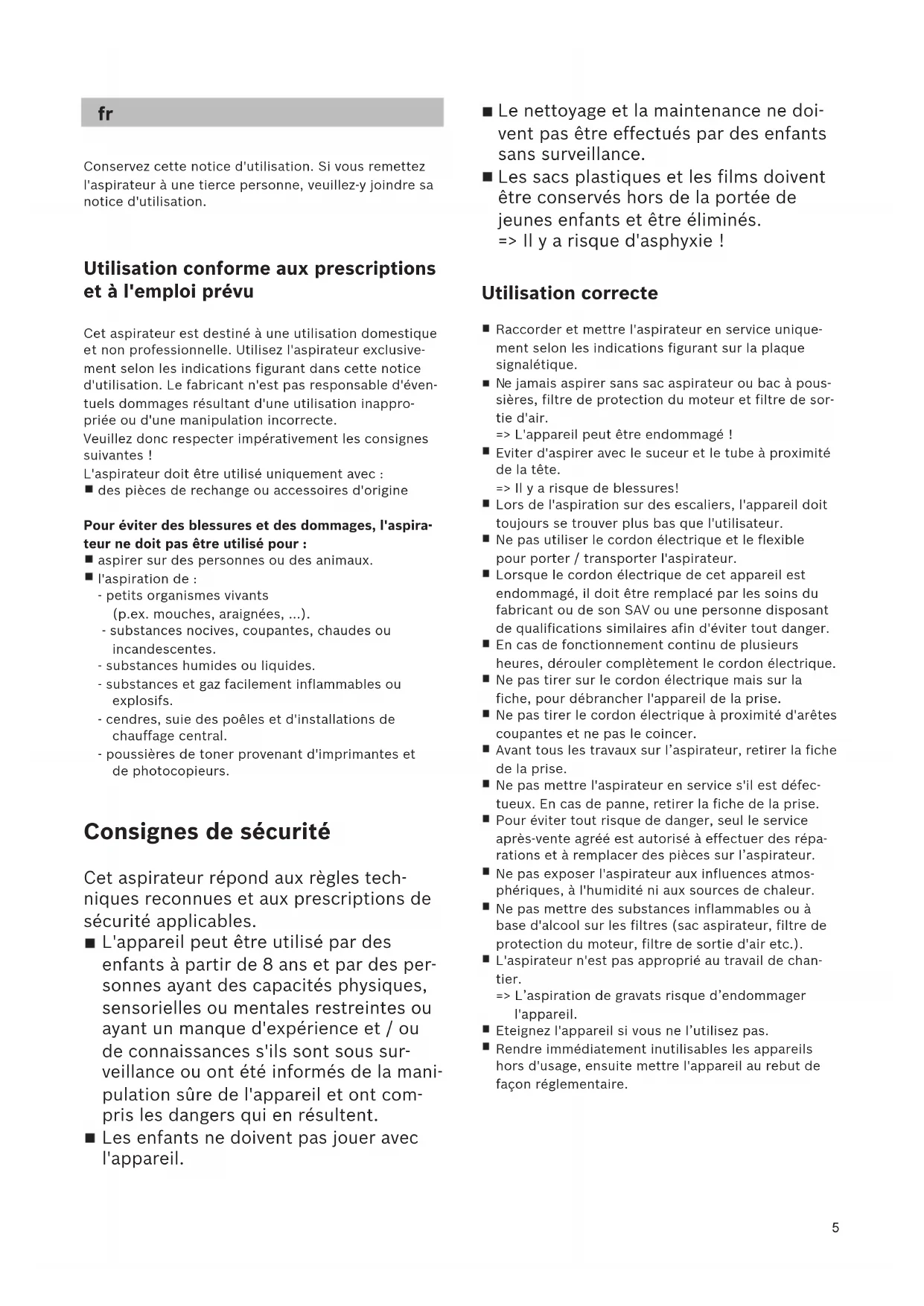

Conservez cette notice d'utilisation. Si vous remettez

l'aspirateur à une tierce personne, veuillez-y joindre sa

notice d'utilisation.

Utilisation conforme aux prescriptions

Cet aspirateur est destiné à une utilisation domestique

t non professionnelle. Utilisez l'aspirateur exclusive-

ment selon les indications figurant dans cette notice

d'utilisation. Le fabricant n'est pas responsable d'éven-

tuels dommages résultant d'une utilisation inappro-

priée ou d'une manipulation incorrecte.

Veuillez donc respecter impérativement les consignes

L'aspirateur doit être utilisé uniquement avec :

des pièces de rechange ou accessoires d'origine

Pour éviter des blessures et des dommages, l'aspira-

teur ne doit pas être utilisé pour :

aspirer sur des personnes ou des animaux.

- petits organismes vivants

(p.ex. mouches, araignées, ...).

- substances et gaz facilement inflammables ou

- cendres, suie des poêles et d'installations de

- poussières de toner provenant d'imprimantes et

Consignes de sécurité

Cet aspirateur répond aux règles tech-

niques reconnues et aux prescriptions de

sécurité applicables.

L'appareil peut être utilisé par des

enfants à partir de 8 ans et par des per-

sonnes ayant des capacités physiques,

sensorielles ou mentales restreintes ou

ayant un manque d'expérience et / ou

de connaissances s'ils sont sous sur-

veillance ou ont été informés de la mani-

pulation sûre de l'appareil et ont com-

pris les dangers qui en résultent.

Les enfants ne doivent pas jouer avec

La prise de secteur doit être protégée par un fusible

Si le disjoncteur se déclenche lors de la mise en

marche de l'appareil, ceci peut être dû au fait que

'autres appareils électriques d'une puissance

connectée élevée sont branchés en même temps sur

le même circuit électrique.

Le déclenchement du disjoncteur peut être évité en

réglant l'appareil sur la plus faible puissance avant

de le mettre en marche et en le réglant ensuite sur

ne puissance supérieure.

Consignes pour la mise au rebut

L'emballage protège l'aspirateur pendant le trans-

port. Il est constitué de matériaux écologiques et est

donc recyclable. Les matériaux d'emballage qui ne

sont plus utilisés doivent être mis au rebut aux

points collecteurs du système de recyclage « Point

Les appareils usagés contiennent souvent des maté-

riaux précieux. Il faut donc apporter l'appareil usagé

au revendeur ou à un centre de recyclage pour la

revalorisation. Pour connaître les possibilités d'élimi-

nation actuelles, renseignez-vous auprès du reven-

deur ou de la mairie.

Elimination des filtres et des sacs

Les filtres et les sacs ont été fabriqués avec des

matériaux compatibles avec l'environnement. Ils peu-

vent être éliminés avec les ordures ménagères ordi-

naires, à condition qu'ils ne contiennent aucune sub-

ous vous remercions d'avoir choisi un aspirateur Bosch

e la série Relaxx´x.

Cette notice d'utilisation présente différents modèles

Relaxx´x. Il est donc possible que les caractéristiques

t fonctions décrites ne correspondent pas toutes à

otre modèle. Utilisez exclusivement les accessoires

d'origine Bosch. Ils sont spécialement conçus pour

votre aspirateur, afin d'obtenir un résultat de nettoyage

Conservez cette notice d'utilisation. Si vous remettez

'aspirateur à une tierce personne, veuillez-y joindre sa

notice d'utilisation.

Veuillez déplier les pages illustrées !

Description de l'appareil

1 Brosse adaptable au type de sol avec raccord

2 Tube télescopique avec poussoir et raccord

4 Flexible d'aspiration

6 Couronne à poils durs (adaptable sur le suceur

pour tissus d'ameublement)*

7 Position parking sur le côté de l'appareil

9 Collecteur de poussières

10 Suceur pour tissus d'ameublement

12 Bouton de nettoyage du filtre « Clean »*

13 Voyant du niveau de puissance

14 Bouton marche/arrêt avec variateur électronique

de la puissance d'aspiration

15 Couvercle de l'appareil

16 Poignée de transport

17 Position rangement sur le dessous de l'appareil

18 Filtre à lamelles

20 Tête professionnelle pour capitons*

21 Suceur long professionnel*

22 Brosse pour sols durs*

23 Brosse TURBO-UNIVERSAL® pour sols*

24 Brosse pour sols durs*

Pièces de rechange et accessoires en

A Brosse TURBO-UNIVERSAL® pour tissu d'ameuble-

ment BBZ42TB Brossage et dépoussiérage, en un

seul mouvement, de rembourrages,

atelas, sièges de voiture, etc.

Idéale pour aspirer des poils. Mise

en mouvement automatique de la

brosse rotative par le phénomène

Pas besoin de raccordement électri-

B Brosse TURBO-UNIVERSAL® pour sols BBZ102TBB Brossage et dépoussiérage, en un

seul mouvement, de tapis et

moquettes à poils courts ou longs.

Idéal pour l'aspiration de peluches

et poils. Mise en mouvement auto-

matique de la brosse rotative par le

phénomène d'aspiration.

Aucune alimentation électrique de

C Brosse pour sols durs BBZ123HD Pour aspirer sur des sols lisses

(parquets, carrelages, dalles de

D Brosse pour sols durs BBZ124HD Avec 2 rouleaux brossants rotatifs

Pour l'entretien de sols durs pré-

cieux et une meilleure aspiration de

a)Fixer audiblement l'embout du flexible d'aspiration

dans l'orifice d'aspiration de l'appareil.

b)Pour retirer le flexible, presser les deux pattes de

a)Pousser la poignée dans le tube télescopique. Pour

le démontage, tourner légèrement la poignée et la

b)Pousser la poignée dans le tube télescopique jusqu'à

sa fixation. Pour le démontage, presser le manchon

de déverrouillage et retirer la poignée.

*selon l'équipement41

a)Pousser le tube télescopique dans le manchon de la

brosse pour sols. Pour le démontage, tourner légère-

ment le tube et le retirer de la brosse pour sols.

b)Pousser le tube télescopique dans le manchon de la

rosse pour sols jusqu'à sa fixation. Pour le démon-

tage, presser le manchon de déverrouillage et retirer

le tube télescopique.

● Déverrouiller le tube télescopique en poussant le

oussoir dans le sens de la flèche et régler le tube à

a longueur désirée. La résistance lors du va-et-vient

sur des tapis est la moins importante lorsque le tube

télescopique est entièrement télescopé.

a)Fixer le porte-accessoires dans la position désirée

sur le tube télescopique.

b)Insérer par le haut ou le bas le suceur pour tissus

d'ameublement avec la couronne à poils durs et le

suceur long dans le porte-accessoires en exerçant

une légère pression.

●Saisir le cordon électrique par la fiche, le tirer à la

longueur désirée et brancher la fiche dans la prise

● Allumer ou éteindre l'aspirateur en appuyant sur le

bouton marche/arrêt.

Fig. Réglage de la puissance d'aspiration

La puissance d'aspiration désirée peut être réglée en

continu en tournant le bouton de réglage dans le sens

Plage de faible puissance =>

Pour le nettoyage de matières délicates telles que

tissus, voilages, rembourrages, etc.

Plage de puissance moyenne =>

Pour le nettoyage quotidien en cas de faible salissure.

Plage de puissance élevée =>

Pour le nettoyage de revêtements de sol robustes,

sols durs et en cas de salissure importante.

Les brosses pour sols sont soumises à une certaine

usure en fonction de la nature de votre sol dur (p.ex.

carrelages rustiques, rugueux). C'est pourquoi, vous

devez vérifier régulièrement la semelle de la brosse.

Des semelles de brosse usées, à arêtes coupantes,

peuvent occasionner des dommages sur des sols

durs fragiles tels que parquets ou linoléum. Le fabri-

cant décline toute responsabilité pour d'éventuels

dommages résultant d'une brosse pour sols usée.

Réglage de la brosse commutable pour sols :

tapis et moquettes =>

sols durs / parquets =>

Si vous aspirez des grosses particules, veillez à les

aspirer prudemment l'une après l'autre, afin de ne pas

obstruer la conduite d'aspiration de la brosse pour

Levez éventuellement la brosse pour faciliter l'aspirati-

Aspiration avec des accessoires supplémentaires

Insérer les accessoires sur le tube d'aspiration ou sur la

poignée, selon les besoins :

a)Suceur long, pour aspirer dans les joints et les coins

b)Suceur pour tissus d’ameublement pour aspirer sur

des meubles rembourrés, rideaux, etc.

c)Suceur pour tissus d'ameublement doté de la cou-

ronne à poils durs pour aspirer huisseries de fenêtre,

armoires, profilés, etc.

 Après l'utilisation, remettre le suceur long et le

suceur pour tissus d'ameublement dans le porte-

d) Suceur long professionnel

Un suceur plat extralong pour nettoyer dans les

joints, les coins et les interstices étroits, p.ex. dans

e)Tête professionnelle pour capitons

Pour le nettoyage facile et à fond de rembourrages,

Nettoyer la tête professionnelle pour capitons sim-

plement en aspirant les saletés avec la poignée.

f) Brosse pour sols durs pour le nettoyage de revête-

ments de sol durs(carrelages, parquets etc.)

Fig. Nettoyage de la brosse pour sols durs

a)Pour nettoyer la brosse, aspirer les saletés par le

b)Couper les fils et cheveux enroulés avec des ciseaux

En cas de courtes pauses d'aspiration, vous pouvez uti-

liser la position parking sur le côté de l'appareil.

● Après avoir éteint l'appareil, glisser le crochet de la

brosse pour sols dans la position parking.

Lors de l'aspiration sur des escaliers, l'appareil doit

être placé en bas de l'escalier. Si cela n'était pas suffi-

sant, l'appareil peut aussi être porté par la poignée de

*selon l'équipement42

●Eteindre l'appareil.

●Retirer la fiche de la prise secteur.

● Tirer brièvement sur le cordon électrique et le

relâcher. (Le cordon s'enroule automatiquement).

● Déverrouiller le tube télescopique en glissant le

poussoir dans le sens de la flèche et emboîter le

our ranger l'appareil vous pouvez utiliser la position

rangement sur le dessous de l'aspirateur.

a)Mettre l'appareil debout en le saisissant par la poig-

b) Glisser le crochet situé sur la brosse pour sols dans

la position rangement.

Vider le collecteur de poussières

Afin d'obtenir un résultat de nettoyage optimal, il est

recommandé de vider le collecteur de poussières après

chaque utilisation, mais au plus tard lorsque de la

poussière ou des saletés se sont déposées sur le tamis

à peluches ou lorsque la poussière a atteint à un endro-

it dans le collecteur le niveau du repère.

En vidant le collecteur de poussières, contrôler aussi le

degré de salissure du tamis à peluches et nettoyer

celui-ci en cas de besoin en procédant selon les

instructions « Nettoyage du tamis à peluches ».

a) Ouvrir le couvercle de l'appareil en tirant sur la patte

b) Enlever le collecteur de poussières de l'appareil en

le saisissant par la poignée.

a) Déverrouiller l'unité de filtre du collecteur de pous-

sières en appuyant sur le bouton de déverrouillage.

b) Enlever l'unité de filtre du collecteur de poussières

et vider le collecteur de poussières.

a) Placer l'unité de filtre dans le collecteur de poussiè-

res, tout en veillant à ce qu'elle soit correctement en

place. La flèche sur le couvercle du filtre doit être

orientée vers la patte de fermeture.

b) Appuyer sur le couvercle du collecteur jusqu'à ce

qu'il s'encliquette audiblement.

c) En remettant le collecteur de poussières dans l'ap-

pareil, veiller à ce qu'il soit correctement en place.

Fermer le couvercle de l'appareil jusqu'à ce que la

patte de fermeture s'encliquette.

Si vous remarquez une résistance en fermant le cou-

vercle, veuillez vérifier si les filtres sont au complet

ainsi que la position correcte des filtres et du collec-

Nettoyer le filtre à lamelles

Votre appareil est équipé de la fonction « Sensor Con-

trol ». Fig. + Fig. .

ette fonction contrôle en permanence si votre aspira-

teur atteint sa performance optimale. Le voyant lumi-

neux signale si le filtre à lamelles doit être nettoyé afin

d'atteindre de nouveau sa performance optimale.

Aspirateur avec fonction « RotationClean »

Le voyant est allumé en bleu lorsque l'appareil fonc-

tionne à son niveau de performance optimal. Dès que

le voyant clignote en rouge, il est nécessaire de nettoy-

er le filtre à lamelles. L'appareil est automatiquement

réglé à la plus faible puissance.

●Veuillez éteindre l'appareil pour nettoyer le filtre à

Attention: Le nettoyage du filtre est uniquement

possible lorsque l'appareil est éteint.

● Ouvrir le couvercle de l'appareil en tirant sur la patte

● Pour nettoyer le filtre à lamelles, tourner la manette

au moins 3 fois de 180°.

Si la puissance d'aspiration baisse, vous pouvez aussi

nettoyer le filtre si le voyant ne s'allume pas. Nous

recommandons de nettoyer le filtre à lamelles avant

chaque vidage du collecteur de poussières. Mais le net-

toyage doit être effectué au plus tard lorsque l'indica-

teur « Sensor Control » s'allume.

Si l'indicateur s'allume 3 fois de suite à de courts inter-

valles, bien que le filtre à lamelles ait été nettoyé, cela

est probablement dû à l'encrassement du tamis à pelu-

ches ou à une obstruction. Dans ce cas, l'appareil se

met automatiquement à la plus faible puissance et le

voyant est allumé en rouge.

●Eteignez l'appareil, videz le collecteur de poussières

et nettoyez le tamis à peluches conformément aux

instructions « Nettoyage du tamis à peluches ».

26 23*21* *selon l'équipement43

spirateur avec fonction « SelfClean »

Le voyant est allumé en bleu lorsque l'appareil fonc-

tionne à son niveau de performance optimal. Dès que

le voyant clignote en rouge, l'appareil s'éteint automa-

Le nettoyage du filtre est activé et exécuté par le

moteur de nettoyage intégré.

Si votre appareil se nettoie trois fois de suite à de

courts intervalles, cela est probablement dû à un tamis

peluches encrassé ou à une obstruction. Dans ce cas,

'appareil se met automatiquement à la plus faible puis-

sance et le voyant s'allume en rouge.

●Eteignez l'appareil, videz le collecteur de poussières et

nettoyez le tamis à peluches conformément aux

instructions « Nettoyage du tamis à peluches ».

En cas de besoin, vous pouvez aussi activer manuelle-

ment le processus de nettoyage lorsque l'appareil est

en marche, en appuyant sur le bouton de nettoyage de

Si la puissance d'aspiration baisse, vous pouvez aussi

nettoyer le filtre si le voyant ne s'allume pas. Nous

recommandons de nettoyer le filtre à lamelles avant

chaque vidage du collecteur de poussières.

Le filtre à lamelles peut aussi être lavé s'il est très

a)Tourner la partie inférieure de l'unité de filtre dans le

sens anti-horaire, jusqu'en butée.

Retirer le filtre à lamelles de l'unité de filtre.

b)Laver le filtre à lamelles sous l'eau courante.

c)Lorsque le filtre à lamelles est complètement sec,

l'introduire dans l'unité de filtre et verrouiller la par-

tie inférieure en la tournant dans le sens horaire.

Généralement et lorsque l'appareil est utilisé conformé-

ment à son emploi prévu, il n'est pas nécessaire de reti-

rer le filtre à lamelles et de le nettoyer, pour garantir la

performance optimale de l'aspirateur.

Attention : ne pas brosser le filtre à lamelles !

● Pour un nettoyage à sec normal, taper simplement le

filtre sur le bord du capuchon !

● Pour un nettoyage plus à fond, rincer l'extérieur du

filtre à l'eau et le laisser parfaitement sécher avant

de le réutiliser dans l'aspirateur !

Nettoyage du tamis à peluches

Le tamis à peluches doit être nettoyé à des intervalles

réguliers, afin que l'aspirateur travaille de façon opti-

● Ouvrir le couvercle de l'appareil et enlever le collec-

teur de poussières de l'appareil.

a)Extraire l'unité de filtre du collecteur de poussières.

b) Nettoyer le tamis à peluches.

 Généralement il suffit de secouer ou de tapoter

légèrement la cartouche de filtre lors du vidage du

collecteur de poussières, afin que les éventuelles

saletés se décollent.

● Si cela n'est pas suffisant, veuillez utiliser le pinceau

compris dans la fourniture ou un chiffon sec afin

'enlever les saletés sur la surface.

 Si vous désirez rincer le tamis à peluches, enlevez

d'abord le filtre à lamelles de l'unité de filtre. Le filtre

à lamelles doit uniquement être remis dans l'unité de

filtre après le séchage complet du tamis à peluches.

Nettoyer le filtre de protection du moteur

Le filtre de protection du moteur doit être nettoyé

régulièrement en le tapotant ou en le rinçant !

a)Ouvrir le couvercle de l'appareil et retirer le filtre de

protection du moteur.

b)Nettoyer le filtre de protection du moteur en le tapo-

tant. Si le filtre de protection du moteur est très

encrassé, il est recommandé de le rincer. Laisser

ensuite complètement sécher le filtre .

c)Après le nettoyage, placer le filtre de protection du

moteur dans l'appareil et fermer le couvercle de l'ap-

Nettoyer le filtre de sortie d'air

Le filtre de sortie d'air est conçu de telle sorte qu'il

n'est pas nécessaire de le changer si l'appareil est uti-

lisé conformément à son emploi prévu.

Afin que l'aspirateur fonctionne à sa performance opti-

male, il est recommandé de laver le filtre de sortie d'air

après 1 an. L'efficacité du filtre sera conservée, indé-

pendamment d'une éventuelle décoloration de la surfa-

Nettoyer le filtre Hepa

● Ouvrir le couvercle de l'appareil et retirer le collec-

a)Ouvrir le volet latéral au moyen de la patte de ferme-

b)Déverrouiller l'unité de filtre avec le filtre Hepa en

tirant sur les deux pattes de fermeture et l'enlever de

c)Tapoter l'unité de filtre et la rincer sous l'eau du robi-

d)Remettre l'unité de filtre dans l'appareil uniquement

après son séchage complet et encliqueter audible-

ment les pattes de fermeture.

e)Fermer le volet latéral jusqu'à ce que la patte de fer-

meture s'encliquette audiblement.

f) Placer le collecteur de poussières dans l'appareil et

fermer le couvercle.

*selon l'équipement44

● Ouvrir le couvercle de l'appareil et retirer le collec-

a)Ouvrir le volet latéral au moyen de la patte de ferme-

b)Déverrouiller l'unité de filtre, avec le filtre mousse et

le microfiltre, en tirant sur les deux pattes de ferme-

ture et l'enlever de l'appareil.

c)Enlever le filtre mousse et le microfiltre du cadre.

d)Rincer le filtre mousse et le microfiltre sous l'eau du

)Remettez le filtre mousse et le microfiltre dans le

cadre de filtre uniquement après leur séchage com-

f) Remettez l'unité de filtre dans l'appareil et enclique-

tez audiblement les pattes de fermeture.

g)Fermer le volet latéral jusqu'à ce que la patte de fer-

meture s'encliquette audiblement.

h)Placer le collecteur de poussières dans l'appareil et

fermer le couvercle.

Consignes pour le nettoyage

Avant chaque nettoyage de l'aspirateur, il faut l'éteindre

et retirer la fiche de la prise de secteur. L'aspirateur et

les accessoires en plastique peuvent être entretenus

avec un produit de nettoyage pour plastique usuel du

Attention : Ne pas utiliser de produits récurants, de

nettoyants pour vitres ni de nettoyants universels.

Ne jamais plonger l'aspirateur dans l'eau.

Sous réserve de modifications techniques.

osch da série Relaxx´x.

venue du Laerbeek 74

Service interventions à domicile:

Service Consommateurs:

0 892 698 010 (0,34 € TTC/mn) mailto:soa-bosch-conso@bshg.com

Service Pièces Détachées et

BSH électroménagers S.A.

ces as applicable throughout the EU.

Cet appareil est marqué selon la directive européenne

2012/19/UE relative aux appareils électriques et élec-

troniques usagés (waste electrical and electronic

La directive définit le cadre pour une reprise et une

récupération des appareils usagés applicables dans les

FR Conditions de garantie

A l’étranger, les conditions de garantie applicables

à cet appareil sont celles s’accordées par la filiale

Celles-ci peuvent être fournies par le Revendeur

auprès duquel vous avez acheté l’appareil ou

directement auprès de notre filiale. Si vous aviez

besoin d’utiliser la garantie, la présentation de la

facture d’achat sera nécessaire.

IT Condizioni di garanzia
