MANUAL DE UTILIZADOR BGS3210 BOSCH
pt Instruções de utilização
Indicações de segurança 17
Manual de instruções 76
medición prescritos (según la norma EN60312-1).17
Por favor, guarde o manual de instruções e junte-o ao
aspirador sempre que o entregar a terceiros.
Uso a que se destina
Este aspirador destina-se exclusivamente a uso
doméstico, não devendo ser utilizado para fins indus-
triais. Utilize o aspirador apenas de acordo com as
instruções do presente manual. O fabricante não se
responsabiliza por eventuais danos causados por uma
utilização indevida ou erros de manuseamento.
Por isso, tenha em atenção as seguintes recomen-
O aspirador só pode ser utilizado com:
peças de substituição e acessórios ou acessórios es-
Para evitar ferimentos e danos, o aspirador não deve
limpar pessoas ou animais.
− pequenos animais (por ex., moscas, aranhas, ...).
− substâncias nocivas para a saúde, objectos pontia-
gudos, substâncias quentes ou incandescentes.
− substâncias húmidas ou líquidas.
− substâncias e gases facilmente inflamáveis ou
− cinzas, fuligem de lareiras e de instalações de
aquecimento central.
− pó de toner de impressão e cópia.
Indicações de segurança
Este aspirador está em conformidade com
as regras técnicas reconhecidas e cumpre
as instruções de segurança aplicáveis.
Este aparelho não pode ser utilizado por
crianças a partir dos 8 anos e pessoas
com capacidades físicas, sensoriais ou
mentais reduzidas ou que não disponham
de experiência suficiente, excepto sob vi-
gilância ou sob instruções específicas de
utilização segura do aparelho, e desde
que entendam os perigos resultantes da
Não deixe que crianças brinquem com o
Não permita a limpeza e manutenção do
aparelho pelo utilizador a crianças sem
Sacos de plástico e películas devem ser
mantidos fora do alcance das crianças e
Ligue o aspirador e coloque-o em funcionamento
apenas de acordo com a placa de características.
Nunca aspire sem o saco do filtro ou o recipiente para
o pó, nem sem o filtro de proteção do motor- e o filtro
>= O aparelho pode ser danificado!
Nunca aspire com o bocal ou com o tubo em zonas
>= Corre o perigo de se ferir!
Aquando da aspiração em escadas, o aparelho tem de
ficar sempre mais baixo em relação ao utilizador.
Não utilize o cabo de alimentação e o tubo flexível
para pegar no aspirador ou para o transportar.
Quando o cabo de ligação à rede deste aparelho é
danificado, tem de ser substituído pelo fabricante,
pelo serviço de assistência técnica deste ou por uma
pessoa analogamente qualificada, para evitar perigos.
Retire o cabo de alimentação por completo no caso de
uma utilização superior a 30 minutos.
Para desligar o aspirador da corrente, não puxe pelo
cabo de alimentação, mas sim pela ficha.
Não deverá entalar o cabo de alimentação nem passá-
lo sobre arestas vivas.
Certifique-se de que, durante o enrolamento au-
tomático do cabo, a ficha não é projetada contra pes-
soas, partes do corpo, animais ou objetos.
>= Conduza o cabo de alimentação com o auxílio da
Antes de efectuar quaisquer trabalhos no aspirador,
desligue sempre a ficha da tomada.
Se o aspirador estiver danificado, não o coloque em
funcionamento. Em caso de anomalia, desligue a ficha
Para evitar a ocorrência de danos, as reparações e
a substituição de peças no aspirador só podem ser
efectuadas pelo Serviço de Assistência Técnica auto-
Proteja o aspirador de intempéries e mantenha-o
afastado de fontes de humidade e de calor.
Não aplicar substâncias inflamáveis ou com álcool nos
filtros (sacos de filtro, filtros de protecção do motor,
filtros de saída do ar, etc.).
O aspirador não é adequado para ser utilizado em ob-
>= A aspiração de entulho pode danificar o aparelho.
Desligue o aparelho e retire a ficha da tomada quando
não estiver a aspirar.
No final da vida útil do aparelho deverá dar-lhe um
destino adequado, a fim de poder ser eliminado de
acordo com as normas em vigor.
A tomada tem de estar protegida por um disjuntor
de, no mínimo, 16 A.
No caso de o disjuntor disparar ao ligar o aspirador,
tal poderá dever-se ao facto de, no mesmo circuito
eléctrico, estarem simultaneamente ligados outros
electrodomésticos de potência elevada.
Pode evitar-se que o disjuntor dispare, regulando o
aparelho para o nível de potência mais baixo antes
de o ligar e seleccionando só depois um nível de
potência mais elevado.18
Recomendações de eliminação
A embalagem protege o aspirador contra danos du-
rante o transporte. Ela é feita de materiais amigos
do ambiente, sendo, por isso, reciclável. Coloque
os materiais de embalagem de que já não precisa
Os aparelhos usados contêm frequentemente
materiais com valor. Por isso, no final de vida útil
do aparelho, entregue-o ao seu vendedor ou a um
centro de reciclagem para revalorização. Informe-
se sobre os métodos actuais de reciclagem junto de
um vendedor ou nos serviços municipalizados.
Eliminação de filtros e sacos de filtro
Os materiais que compõem os filtros e os sacos
de filtro são amigos do ambiente. Estes podem ser
eliminados junto com o lixo doméstico, desde que
não contenham substâncias cuja eliminação por
este meio seja proibida.
Notas sobre a etiqueta energética
No caso deste aspirador trata-se de um aspirador de
Para obter a eficiência energética e classe de eficácia
de limpeza declaradas em tapetes e soalhos rijos,
utilize a escova universal comutável.
Os valores indicados na etiqueta energética foram
estabelecidos de acordo com o método de medição
prescrito (em conformidade com a norma EN60312-1).
Παρακαλώ φυλάξτε τις οδηγίες χρήσης. Σε περίπτωση
19 Porte-accessoire*
mente apropiado para aspirar pelos

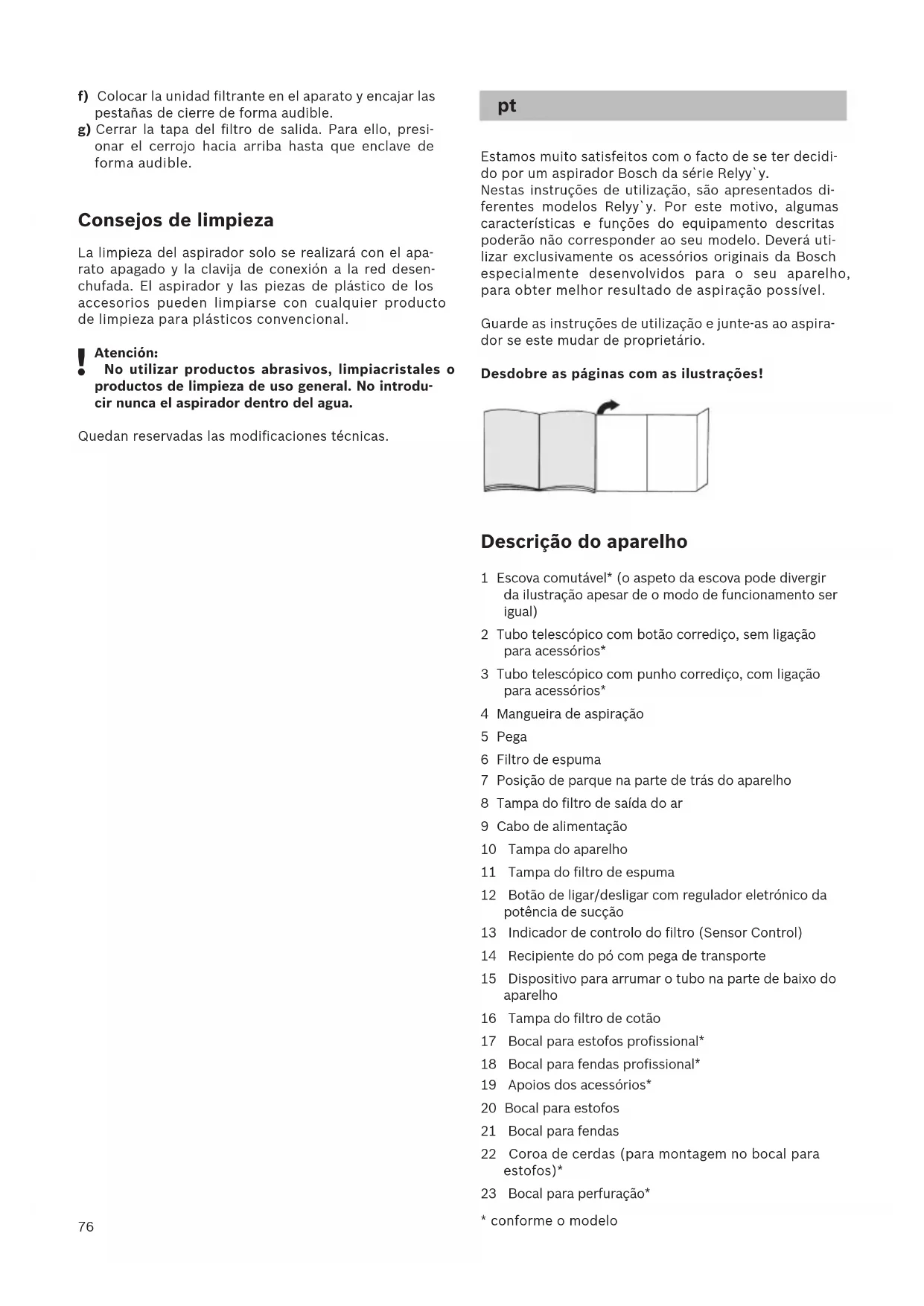

Estamos muito satisfeitos com o facto de se ter decidi-
do por um aspirador Bosch da série Relyy`y.
Nestas instruções de utilização, são apresentados di-
ferentes modelos Relyy`y. Por este motivo, algumas
características e funções do equipamento descritas
poderão não corresponder ao seu modelo. Deverá uti-
lizar exclusivamente os acessórios originais da Bosch
especialmente desenvolvidos para o seu aparelho,
para obter melhor resultado de aspiração possível.
Guarde as instruções de utilização e junte-as ao aspira-
dor se este mudar de proprietário.
Desdobre as páginas com as ilustrações!
Descrição do aparelho
1 Escova comutável* (o aspeto da escova pode divergir
da ilustração apesar de o modo de funcionamento ser
2 Tubo telescópico com botão corrediço, sem ligação
3 Tubo telescópico com punho corrediço, com ligação
4 Mangueira de aspiração
7 Posição de parque na parte de trás do aparelho
8 Tampa do filtro de saída do ar
9 Cabo de alimentação
10 Tampa do aparelho
11 Tampa do filtro de espuma
15 Dispositivo para arrumar o tubo na parte de baixo do
16 Tampa do filtro de cotão
17 Bocal para estofos profissional*
18 Bocal para fendas profissional*
19 Apoios dos acessórios*
20 Bocal para estofos
21 Bocal para fendas
22 Coroa de cerdas (para montagem no bocal para
23 Bocal para perfuração*
Peças de substituição e acessórios
A Escova TURBO-UNIVERSAL® para estofos BBZ42TB Para escovar e aspirar mobiliário
estofado, colchões, bancos de au-
tomóveis, etc., numa só passagem.
Especialmente adequada para aspi-
rar pelos de animais. A escova rotati-
va é acionada através do fluxo de ar
Nenhuma ligação elétrica necessária.
B Escova TURBO-UNIVERSAL® para pavimentos
BBZ102TBB Para escovar e aspirar, numa só pas-
sagem, tapetes e alcatifas de pelo
curto ou qualquer tipo de pavimento.
Especialmente adequada para aspi-
rar pelos de animais. A escova rota-
tiva é acionada através do fluxo de
Nenhuma ligação elétrica necessá-
C Escova para pavimentos rijos BBZ123HD Para aspirar pavimentos lisos
(parquete, ladrilhos, terracota,...)
D Escova para pavimentos rijos BBZ124HD Com 2 rolos de escova rotativos
Para a conservação de pavimentos
rijos delicados e uma melhor recolha
da sujidade mais intensa.
Colocação em funcionamento
Insira o bocal da mangueira de aspiração na abertura
de sucção do aparelho e encaixe de forma audível.
a) Tubo telescópico sem ligação para acessórios:
Insira a pega no tubo telescópico.
b) Tubo telescópico com ligação para acessórios:
Insira a pega no tubo telescópico, até encaixar.
a) Escova sem ligação para acessórios:
Encaixe o tubo telescópico no bocal para pavimentos.
b) Escova com ligação para acessórios:
Encaixe o tubo telescópico no bocal da escova, até
Empurrando o botão corrediço ou o punho corredi-
ço no sentido da seta, desbloqueie o tubo telescó-
pico e ajuste o comprimento desejado. A resistência
de deslize sobre a alcatifa é menor com o tubo tele-
scópico completamente extraído.
a) Insira o suporte dos acessórios na posição pretendi-
da no tubo telescópico.
b) Introduza a escova de estofos com coroa de cerdas
e a escova de fendas por cima ou por baixo, com
ligeira pressão no suporte dos acessórios.
Pegue no cabo de alimentação pela ficha, desenrole-o
até ter o comprimento pretendido e ligue a ficha.
Ligue ou desligue o aparelho, premindo o botão de
Regular a potência de sucção
Rodando o botão de regulação, é possível ajustar de
forma contínua a potência de sucção desejada.
>= Para aspirar materiais delicados como, p. ex., esto-
fos delicados, cortinados, etc.
>= Para a limpeza diária de pouca sujidade.
>= Para a limpeza de pavimentos robustos, pavimen-
tos rijos e em caso de muita sujidade.
As escovas são sujeitas a um certo desgaste, in-
dependentemente das características do seu pa-
vimento (p. ex., ladrilhos ásperos, rústicos). Por
escova. As escovas com solas desgastadas e arestas
parquete ou o linóleo. O fabricante não se respon-
Ajustar a escova comutável:
Tapetes e alcatifas =>
Pavimento rijo/parquete =>
Se aspirar partículas maiores, assegure-se de que as
aspira sequencialmente e com cuidado, de forma a não
entupir o canal de aspiração da escova.
Se necessário, deverá elevar a escova para poder aspi-
rar as partículas de sujidade mais facilmente.
Aspirar com acessórios
Insira os bocais no tubo de aspiração ou na pega, con-
liário estofado, cortinados, etc.
c) Bocal para estofos com coroa de cerdas encaixada
para aspirar caixilhos de janelas, armários, perfis, etc.
Após a utilização do bocal para fendas e do bocal
para estofos, volte a colocá-los nos apoios de aces-
d) Bocal para fendas profissional
cantos e espaços intermédios estreitos, p. ex., no
e) Bocal para estofos profissional
Para limpeza fácil e rigorosa de mobiliário estofado,
Para limpar o bocal para estofos, aspire-o simples-
a) Para a limpar, aspire a escova por baixo.
b) Corte os fios e os cabelos enrolados com uma tesou-
Bocal para perfuração
Fixe o bocal de perfuração na pega e posicione-o
junto da parede, de modo a que a abertura perfura-
da do bocal fique diretamente por cima do orifício
Regule o aparelho para a potência mínima e ligue-o.
A potência de sucção mantém a escova de perfu-
ração na posição desejada. Recomenda-se que
posteriormente aumente a potência, em função das
características da superfície da parede que se pre-
tende perfurar, para garantir a aderência do bocal
Durante a perfuração, o pó fino daí resultante é aspi-
rado automaticamente.
Se o aparelho estiver equipado com uma escova Turbo,
consulte nas instruções de utilização que o acompanha
as indicações sobre a sua utilização e manutenção.
Se interromper a aspiração por pouco tempo, pode uti-
lizar a posição de parque localizada na parte de trás
Depois de desligar o aparelho, insira o gancho da
escova na posição de parque.
Ao aspirar escadas, o aparelho tem de ser posicionado
em baixo, no início das escadas. Se não for suficiente,
também pode transportar o aparelho pela pega de
transporte ou pela pega do recipiente do pó.
Desligue o aparelho.
Desligue a ficha da tomada.
Puxe ligeiramente o cabo de alimentação e solte-o.
(O cabo enrola-se automaticamente).
Empurrando o botão corrediço no sentido da seta,
desbloqueie e recolha o tubo telescópico.
Para guardar o aparelho, pode utilizar o dispositivo
para arrumar o tubo na parte de baixo do aparelho.
a) Coloque o aparelho na vertical com o auxílio da
mangueira ou da pega do recipiente do pó.
Para remover a mangueira de aspiração, pressi-
one as duas patilhas de encaixe laterais e retire a
mangueira da abertura de aspiração do aparelho.
a) Tubo telescópico sem ligação para acessórios:
Para desencaixar a ligação, rode a pega ligeiramente
e retire-a do tubo telescópico.
b) Tubo telescópico com ligação para acessórios:
Para desencaixar a ligação, prima a manga de des-
bloqueio do tubo telescópico e retire a pega.
a) Escova sem ligação para acessórios:
Para desencaixar a ligação, rode ligeiramente o tubo
telescópico e retire-o da escova.
b) Escova com ligação para acessórios:
Para desencaixar a ligação, prima a manga de des-
bloqueio e retire o tubo telescópico da escova.
* conforme o modelo79
Limpeza e manutenção
Esvaziar o recipiente do pó
Para obter um bom resultado de aspiração, o recipien-
te de pó deve ser esvaziado depois de cada processo
de aspiração, mas o mais tardar quando o pó atingir o
nível da marcação num ponto do recipiente.
O recipiente do pó só pode ser retirado se o aparel-
ho estiver na posição horizontal. Por isso, coloque o
aparelho no chão para soltar o bloqueio do botão de
a) Prima o botão de desbloqueio e retire do aparelho o
recipiente do pó com o auxílio da pega.
b) Retire a tampa e esvazie o recipiente do pó.
c) Coloque a tampa no recipiente do pó.
d) Limpe a sujidade que possa existir por debaixo da
e) Coloque o recipiente do pó no aparelho e encaixe-o
Manutenção do sistema de separação do pó
O seu aparelho está equipado com um indicador Sen-
sor Control. Esta função monitoriza permanentemente
se o aspirador está a funcionar no seu nível de potência
No funcionamento normal
O indicador (aro azul) pisca a vermelho, quando o filtro
de espuma precisa de ser limpo. A potência do aparel-
ho é automaticamente reduzida para o mínimo.
Limpar o filtro de espuma
Desligue o aparelho.
sacuda ambas as partes.
d) Se estiverem muito sujos, deve limpar o filtro de
espuma e a unidade de filtro sob água corrente.
Em alternativa, a unidade pode ser lavada na
máquina de lavar roupa, num programa delicado à
temperatura máxima de 30 ºC e com a velocidade
de centrifugação mínima.
CONSELHO: Coloque a unidade de filtro num saco
de lavagem de roupa em separado, de
forma a proteger a restante roupa.
e) Deixe secar completamente a espuma filtrante e a
unidade de filtro pelo menos durante 24 horas, e vol-
O indicador Sensor Control pisca mesmo depois de o
filtro de espuma ter sido limpo:
Remover o bloqueio da unidade de separação
Desligue o aparelho.
a) Pegue na tampa do aparelho pela pega embutida e
b) Desbloqueie a tampa rodando no sentido contrário
ao dos ponteiros do relógio e retire-a do aparelho.
>= Remova o bloqueio da unidade de separação.
c) Coloque a tampa e bloqueie-a, rodando-a no sentido
dos ponteiros do relógio.
>= Feche a tampa do aparelho.
Se o indicador Sensor Control continuar a piscar a ver-
melho, verifique se a escova, o tubo ou a mangueira
de aspiração estão entupidos. Essa também pode ser
uma das causas do acionamento do indicador Sensor
Manutenção do filtro de saída do ar
Dependendo do modelo, o seu aparelho está equipado
com um filtro Hepa Fig.
ou com um microfiltro Fig.
Dependendo do modelo, o seu aparelho dispõe de um
dispositivo adicional de supressão do ruído, a jusante
do filtro Hepa ou do microfiltro. Este não necessita de
Na inscrição da armação do filtro, junto do número da
encomenda, pode ficar a saber que filtro Hepa está in-
stalado no seu aparelho:
"washable" - lavável, o filtro pode ser limpo.
Sem inscrição adicional - o filtro tem de ser subs-
Lavar o filtro Hepa lavável
O filtro Hepa com a inscrição "washable" foi concebido
de modo a não ser necessário proceder à sua substitu-
ição, desde que o aparelho seja utilizado corretamente
Para que o aparelho funcione no seu nível de potência
ideal, o filtro de saída do ar deverá ser lavado um ano
após a primeira utilização. O efeito de filtração man-
tém-se independentemente de uma eventual coloração
da superfície do filtro.
b) Desbloqueie o filtro Hepa e retire-o do aparelho.
* conforme o modelo80
c) Sacuda a unidade de filtro e lave-a sob água corrente.
Em alternativa, a unidade pode ser lavada na
máquina de lavar roupa, num programa delicado, à
temperatura máxima de 30 ° e com a velocidade de
centrifugação mínima.
CONSELHO: Coloque a unidade de filtro num saco
de lavagem de roupa em separado, de
forma a proteger a restante roupa.
d) Depois de completamente seco (no mínimo,
24 horas), volte a colocar o filtro Hepa no aparelho
>= Feche a tampa do filtro de saída do ar. Prima o
fecho para cima, até encaixar de forma audível.
Substituir o filtro Hepa
(só nos aparelhos sem filtro Hepa lavável)
Para que o aparelho funcione no seu nível de potência
ideal, o filtro Hepa deverá ser lavado um ano após a
primeira utilização.
puxando a lingueta de fecho.
b) Desbloqueie o filtro Hepa e retire-o do aparelho.
c) Elimine o filtro Hepa usado através do lixo domésti-
d) Coloque o novo filtro Hepa e bloqueie-o.
>= Feche a tampa do filtro de saída do ar. Prima o
fecho para cima, até encaixar de forma audível.
O microfiltro foi concebido de modo a não ser neces-
sário proceder à sua substituição, desde que o aparel-
ho seja utilizado corretamente a nível doméstico.
Para que o aspirador funcione no seu nível de potência
ideal, o filtro de saída do ar deverá ser lavado um ano
após a primeira utilização. O efeito de filtração man-
tém-se independentemente de uma eventual coloração
da superfície do filtro.
trante e o microfiltro, puxando a lingueta de fecho, e
retire-a do aparelho.
c) Retire a espuma filtrante e o microfiltro da armação
d) Lave a esponja filtrante e o microfiltro sob água cor-
rente. Em alternativa, estes podem ser lavados na
máquina de lavar roupa, num programa delicado à
temperatura máxima de 30 ºC e com a velocidade de
centrifugação mínima.
CONSELHO: Coloque a unidade de filtro num saco
de lavagem de roupa em separado, de
forma a proteger a restante roupa.
e) Volte a colocar a espuma filtrante e o microfiltro na
armação do filtro apenas quando estiverem total-
mente secos (no mínimo 24 horas).
f) Insira a unidade de filtro no aparelho, certificando-se
g) Feche a tampa do filtro de saída do ar. Prima o fecho
para cima, até encaixar de forma audível.
Indicações de limpeza
Antes de qualquer limpeza do aspirador, deverá des-
ligá-lo e retirar a ficha da tomada. O aspirador e os
acessórios de plástico podem ser limpos com um pro-
duto usual para a limpeza de plásticos.
Não utilize produtos abrasivos, limpa-vidros ou
produtos de limpeza multiuso. Nunca mergulhe o
O fabricante reserva-se o direito de proceder a quais-
quer alterações técnicas.
* conforme o modelo81
Este aparelho está marcado em conformidade com a
mentos eléctricos e electrónicos (waste electrical and
electronic equipment - WEEE).
A directiva estabelece o quadro para a criação de um
sistema de recolha e valorização dos equipamentos
usados válido em todos os Estados Membros da União
PT Condições de Garantia
Para este aparelho são válidas as condições de
garantia emitidas pela nossa representação no
pais da aquisição. Mais detalhes poderão ser
facultados pelo revendedor onde foi adquirido o
Para recorrer aos serviços de garantia é
imprescindivel a apresentacão da Factura de
Compra e bem assim, do documento de Garantia.
ES Condiciones de garantia
