MANUAL DE USUARIO BGS3210 BOSCH
es Instrucciones de uso
Consejos y advertencias de seguridad 15
Instrucciones de uso 72
Consejos y advertencias de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
Conservar las instrucciones de uso. En caso de ent-
regar el aspirador a una tercera persona, adjuntar las
instrucciones de uso.
Uso de acuerdo con las especificacio-
Este aspirador está indicado para el uso doméstico y
no para aplicaciones industriales. Usar el aspirador
exclusivamente de acuerdo con las indicaciones de-
scritas en estas instrucciones de uso. El fabricante no
se hace responsable de los posibles daños causados
por un uso indebido o inapropiado del aparato.
Por consiguiente es imprescindible observar los sigui-
entes consejos y advertencias.
El aspirador deberá usarse sólo con:
Piezas de repuesto, accesorios o accesorios especia-
Para evitar daños y lesiones, no usar el aspirador en
los siguientes casos:
aspiración de personas o animales.
− Insectos (p. ej., moscas, arañas...).
− sustancias tóxicas, objetos afilados, calientes o
− sustancias húmedas o líquidas,
− materiales o gases inflamables o explosivos,
− ceniza, hollín de estufas cerámicas e instalaciones
de calefacción central,
− polvo de tóner de impresoras y fotocopiadoras.
Consejos y advertencias de
Este aspirador cumple las reglas recono-
cidas de la técnica y las correspondientes
normas y disposiciones de seguridad.
Este aparato puede ser utilizado por
niños a partir de 8 años y por personas
que presenten limitaciones de las facul-
tades físicas, sensoriales o psíquicas o
que carezcan de la experiencia y el co-
nocimiento necesarios, siempre que sean
supervisados por otra persona o que se
les haya enseñado a utilizar la herramien-
ta de forma segura y hayan comprendido
los peligros que supone.
Los niños no deben jugar con el aparato.
Las tareas de limpieza y mantenimiento
que correspondan al usuario no deben
ser realizadas por niños sin supervisión.
Mantener las láminas y bolsas de plástico
fuera del alcance de los niños.
>= ¡Peligro de asfixia!
La conexión y puesta en funcionamiento del aspirador
debe efectuarse de acuerdo con las indicaciones de la
placa de características.
No aspirar nunca sin la bolsa filtrante, el depósito de
polvo, el filtro protector del motor o el filtro de salida.
>= ¡El aparato puede estropearse!
No aspirar nunca con la boquilla y el tubo cerca de
>= ¡Peligro de lesiones!
Para aspirar escaleras, el aparato tiene que quedar
siempre por debajo del usuario.
No usar el cable de alimentación de red ni el tubo fle-
xible para llevar/transportar el aspirador.
Si el cable de conexión a la red está dañado, para evi-
tar riesgos lo debe sustituir el fabricante o su Servi-
cio de Asistencia Técnica u otra persona igualmente
En caso de utilizar el aparato durante más de 30 mi-
nutos, extraer por completo el cable de conexión a
No tirar del cable para desenchufar el aparato de la
red, sino de la clavija del enchufe.
No colocar el cable de alimentación encima de bordes
afilados ni aplastarlo.
Durante la recogida automática del cable, prestar
atención para que el enchufe no se dirija a personas,
partes del cuerpo, animales u otros objetos. => Guiar
el cable de conexión a la red con ayuda del enchufe.
Extraer el enchufe antes de realizar cualquier trabajo
No poner en marcha el aspirador si presenta algún de-
sperfecto. Extraer el enchufe en caso de avería.
Para evitar riesgos, las reparaciones y el cambio de
piezas del aspirador sólo deben ser llevados a cabo
por el servicio de asistencia técnica autorizado.
Proteger el aspirador de las inclemencias del tiempo,
la humedad y fuentes de calor.
No utilizar productos inflamables o que contengan al-
cohol en los filtros (bolsas filtrantes, filtro protector
del motor, filtro de salida, etc.).
El aspirador no ha sido diseñado para su empleo en
>= La aspiración de escombros puede provocar daños
Desconectar el aparato y extraer el cable de conexión
a la red cuando no se vaya a aspirar.
Inutilizar inmediatamente los aparatos usados para
poder eliminarlos según la normativa.
El enchufe de red debe estar protegido mediante
un fusible de 16 A como mínimo.
Si el fusible se activa al conectar el aparato, puede
deberse a que hay otros aparatos conectados con
un valor de conexión alto en el mismo circuito eléc-
La activación del fusible se puede evitar ajustando
el nivel más bajo de potencia antes de conectar el
aparato, y aumentándolo luego.
Indicaciones para eliminar el material
El embalaje protege el aspirador de posibles des-
perfectos durante el transporte. Está compuesto
por materiales no contaminantes y, por tanto,
se pueden reciclar. Entregar los materiales del
embalaje que ya no se necesiten en los centros de
recogida para el sistema de reciclaje "punto verde".
Los aparatos usados contienen aún muchos ma-
teriales aprovechables. Por este motivo, entregar
los aparatos usados en el comercio habitual o en
el centro de reciclaje para su reaprovechamiento.
Consultar las alternativas vigentes para la eliminaci-
ón de residuos a su distribuidor o en el ayuntamien-
Eliminación de filtros y bolsas filtrantes
Los filtros y las bolsas filtrantes están fabricados
con materiales respetuosos con el medio ambiente.
Pueden eliminarse de forma normal, siempre y cu-
ando no contengan ninguna sustancia que no pueda
desecharse con la basura doméstica.
Observaciones respecto a la etiqueta
Esta aspiradora es una aspiradora de uso general.
Para obtener la eficiencia energética y las clases de po-
der de limpieza declaradas al aspirar alfombras y suelos
duros, utilizar la boquilla universal intercambiable.
Los valores indicados en la etiqueta energética han
sido determinados conforme a los procedimientos de
medición prescritos (según la norma EN60312-1).17
Por favor, guarde o manual de instruções e junte-o ao
aspirador sempre que o entregar a terceiros.
Uso a que se destina
Sacos de plástico e películas devem ser
lo sobre arestas vivas.
se sobre os métodos actuais de reciclagem junto de
eliminados junto com o lixo doméstico, desde que
não contenham substâncias cuja eliminação por
este meio seja proibida.
Notas sobre a etiqueta energética
piese de schimb originale, -accesorii sau -accesorii

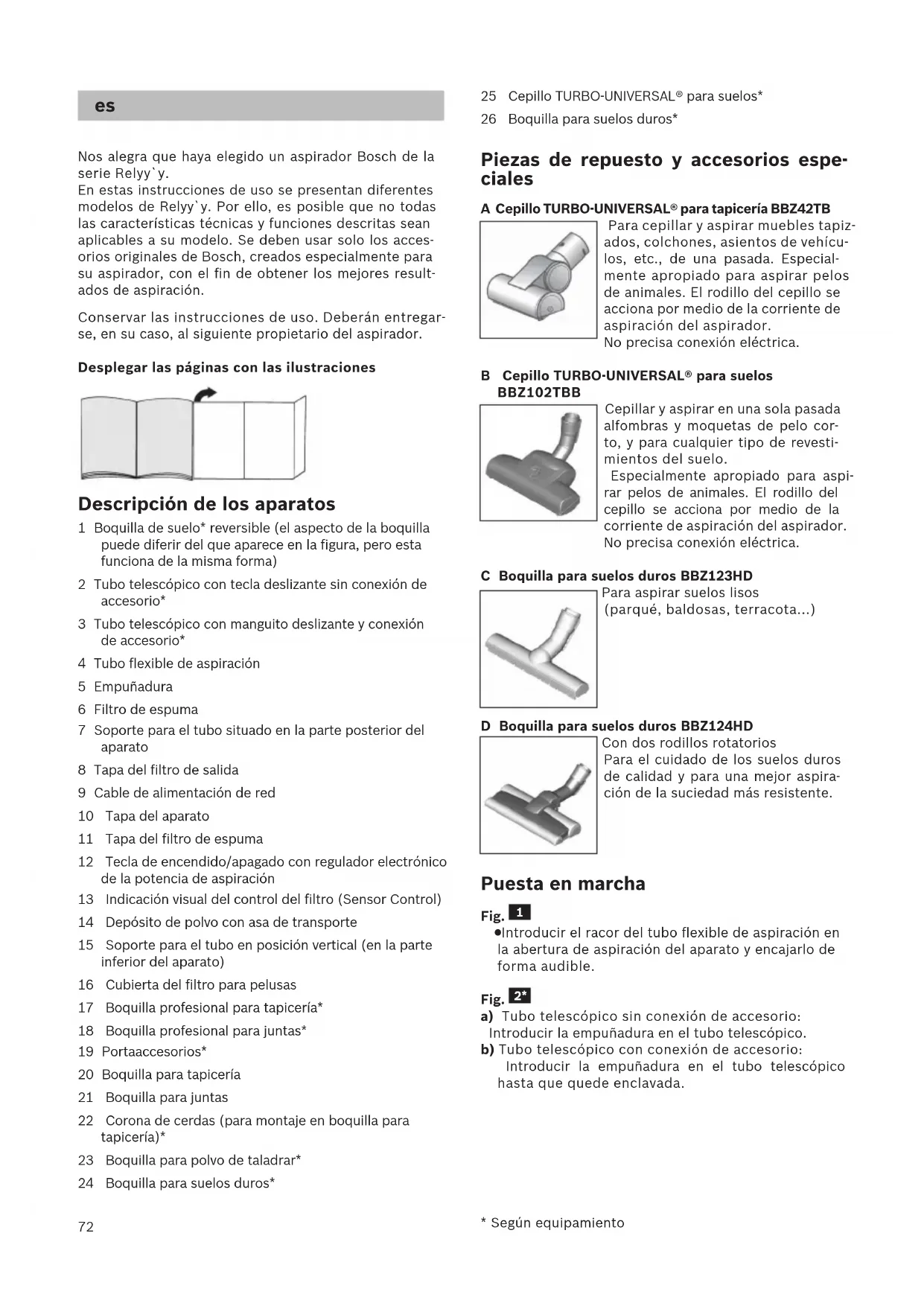

Nos alegra que haya elegido un aspirador Bosch de la
En estas instrucciones de uso se presentan diferentes
modelos de Relyy`y. Por ello, es posible que no todas
las características técnicas y funciones descritas sean
aplicables a su modelo. Se deben usar solo los acces-
orios originales de Bosch, creados especialmente para
su aspirador, con el fin de obtener los mejores result-
Conservar las instrucciones de uso. Deberán entregar-
se, en su caso, al siguiente propietario del aspirador.
Desplegar las páginas con las ilustraciones
Descripción de los aparatos
1 Boquilla de suelo* reversible (el aspecto de la boquilla
puede diferir del que aparece en la figura, pero esta
funciona de la misma forma)
2 Tubo telescópico con tecla deslizante sin conexión de
3 Tubo telescópico con manguito deslizante y conexión
4 Tubo flexible de aspiración
7 Soporte para el tubo situado en la parte posterior del
8 Tapa del filtro de salida
9 Cable de alimentación de red
11 Tapa del filtro de espuma
12 Tecla de encendido/apagado con regulador electrónico
de la potencia de aspiración
13 Indicación visual del control del filtro (Sensor Control)
14 Depósito de polvo con asa de transporte
15 Soporte para el tubo en posición vertical (en la parte
inferior del aparato)
16 Cubierta del filtro para pelusas
17 Boquilla profesional para tapicería*
18 Boquilla profesional para juntas*
20 Boquilla para tapicería
21 Boquilla para juntas
22 Corona de cerdas (para montaje en boquilla para
23 Boquilla para polvo de taladrar*
24 Boquilla para suelos duros*
25 Cepillo TURBO-UNIVERSAL® para suelos*
26 Boquilla para suelos duros*
Piezas de repuesto y accesorios espe-
A Cepillo TURBO-UNIVERSAL® para tapicería BBZ42TB Para cepillar y aspirar muebles tapiz-
ados, colchones, asientos de vehícu-
los, etc., de una pasada. Especial-
mente apropiado para aspirar pelos
de animales. El rodillo del cepillo se
acciona por medio de la corriente de
aspiración del aspirador.
No precisa conexión eléctrica.
B Cepillo TURBO-UNIVERSAL® para suelos
BBZ102TBB Cepillar y aspirar en una sola pasada
alfombras y moquetas de pelo cor-
to, y para cualquier tipo de revesti-
Especialmente apropiado para aspi-
rar pelos de animales. El rodillo del
cepillo se acciona por medio de la
corriente de aspiración del aspirador.
No precisa conexión eléctrica.
C Boquilla para suelos duros BBZ123HD Para aspirar suelos lisos
(parqué, baldosas, terracota...)
D Boquilla para suelos duros BBZ124HD Con dos rodillos rotatorios
Para el cuidado de los suelos duros
de calidad y para una mejor aspira-
ción de la suciedad más resistente.
Introducir el racor del tubo flexible de aspiración en
la abertura de aspiración del aparato y encajarlo de
a) Tubo telescópico sin conexión de accesorio:
Introducir la empuñadura en el tubo telescópico.
b) Tubo telescópico con conexión de accesorio:
Introducir la empuñadura en el tubo telescópico
hasta que quede enclavada.
* Según equipamiento73
a) Boquilla sin conexión de accesorio:
Insertar el tubo telescópico en el racor de la boquilla
b) Boquilla con conexión de accesorio:
Introducir el tubo telescópico en el racor de la
boquilla de suelo hasta que quede enclavado.
Desbloquear el tubo telescópico accionando la tecla
o el manguito deslizante en la dirección de la flecha
y ajustar la longitud deseada. La resistencia al des-
lizamiento sobre alfombras se reduce al mínimo si se
estira completamente el tubo telescópico.
a) Colocar el portaaccesorios en el tubo telescópico
en la posición deseada.
b) Introducir en el portaaccesorios la boquilla para ta-
picería con la corona de cerdas y la boquilla para
juntas desde arriba o abajo y ejerciendo un poco de
Tirar del enchufe para sacar el cable de alimentación
de red hasta la longitud deseada y enchufarlo.
Conectar/desconectar el aspirador pulsando la
tecla de conexión y desconexión.
Regular la potencia de aspiración
La potencia de aspiración deseada puede ajustarse
progresivamente girando el mando regulador.
Gama de baja potencia
>= Para aspirar materiales delicados, p. ej., tapicerías,
Gama de media potencia
>= Para la limpieza diaria en caso de poca suciedad.
Gama de alta potencia
>= Para limpiar revestimientos de suelo robustos,
suelos duros y cuando hay mucha suciedad.
Las boquillas de suelo están sometidas a un gran
desgaste, independientemente del estado del suelo
duro (p. ej., suelos rugosos, baldosas rústicas, etc.).
Por esta razón, es aconsejable comprobar regular-
mente la base de la boquilla. Una base de la boquil-
la que presente desgaste o bordes afilados puede
causar daños en suelos delicados, como parqué o
linóleo. El fabricante no se responsabilizará de los
daños ocasionados por las boquillas desgastadas.
Ajuste de la boquilla universal con dos
Alfombras y moquetas =>
Suelos duros/parqué =>
Si se aspiran partículas de gran tamaño, aspirarlas de
una en una y con cuidado para no obstruir el canal de
aspiración de la boquilla universal.
En caso necesario, retirar la boquilla para poder aspi-
rar mejor las partículas de suciedad.
Aspiración con accesorios adicionales
Acoplar las boquillas al tubo de aspiración o a la em-
puñadura según las necesidades:
a) Boquilla de juntas para aspirar en juntas, esquinas,
b) Boquilla de tapicería para aspirar en muebles tapiz-
ados, cortinas, etc.
c) Boquilla para tapicería con corona de cerdas inte-
grada para aspirar marcos de ventanas, armarios,
Guardar la boquilla para juntas y la boquilla para ta-
picería en el portaaccesorios después de utilizarlas.
d) Boquilla profesional para juntas
Boquilla para juntas extralarga para limpiar juntas,
esquinas y huecos muy pequeños, p. ej., en el coche,
e) Boquilla profesional para tapicería
Para limpiar a fondo y fácilmente muebles tapiz-
ados, cortinas, etc.
Para limpiar la boquilla profesional, simplemente as-
pirarla con la empuñadura.
f) Boquilla para suelos duros para aspirar en revesti-
mientos de suelos duros (baldosas, parqué, etc.)
Limpieza de la boquilla para suelos duros
a) Para limpiar la boquilla, aspirar desde abajo.
b) Cortar los hilos y pelos enredados con unas tijeras
Fijar la boquilla para polvo de taladrar en la empuña-
dura y colocar en la pared de manera que la abertura
para el taladro de la boquilla quede directamente so-
bre del agujero que se desea taladrar.
Programar el aparato a un nivel de rendimiento bajo
La boquilla para polvo de taladrar se mantiene en
la posición deseada mediante la potencia de aspira-
ción. Ocasionalmente se recomienda regular el ren-
dimiento a un nivel mayor en función de las carac-
terísticas de la superficie que se va a taladrar para
asegurar que la boquilla aspira y no se mueve.
Al taladrar, el polvo fino es aspirado automáticamente.
* Según equipamiento74
Si su aparato está equipado con un cepillo Turbo, con-
sultar las instrucciones de uso adjuntas relativas al em-
pleo y al mantenimiento.
Si se interrumpe brevemente el trabajo se puede utili-
zar el soporte para el tubo que se encuentra en la parte
posterior del aparato.
Después de apagar el aparato, introducir el gancho
de la boquilla de suelo en el soporte para el tubo.
Para aspirar escaleras, colocar el aparato en el suelo, a
la altura del primer peldaño. No obstante, si el cepillo
no llega al final de la escalera, puede moverse el apa-
rato con el asa de transporte o con el asa del depósito
Después de la aspiración
Desconectar el aparato.
Extraer el enchufe de la toma de corriente.
Tirar ligeramente del cable de alimentación de red y
soltarlo. (El cable se enrolla automáticamente).
Desbloquear y encajar el tubo telescópico con la
tecla deslizante en la dirección de la flecha.
Para guardar el aparato se puede utilizar el soporte
para el tubo situado en la parte inferior del aparato.
a) Colocar el aparato en posición vertical por la
manguera o la empuñadura del depósito para polvo.
b) Introducir el gancho de sujeción de la boquilla de su-
elo en el soporte para el tubo en posición vertical.
Para retirar el tubo flexible de aspiración, presionar
las dos lengüetas de retención y extraer el tubo de
la abertura de aspiración del aparato.
a) Tubo telescópico sin conexión de accesorio:
Para separar la empuñadura del tubo telescópico,
girar un poco la empuñadura y tirar del tubo.
b) Tubo telescópico con conexión de accesorio:
Para separar la empuñadura del tubo, presionar el
casquillo de desbloqueo del tubo telescópico y sa-
a) Boquilla sin conexión de accesorio:
Para separar el tubo telescópico de la boquilla de
suelo, girar un poco el tubo y tirar de la boquilla.
b) Boquilla con conexión de accesorio:
Para separar el tubo telescópico de la boquilla de
suelo, presionar el casquillo de desbloqueo del tubo
y sacar la boquilla.
Limpieza y mantenimiento
Vaciado del depósito de polvo
Para conseguir un buen resultado de aspiración, el
depósito de polvo deberá vaciarse después de cada
proceso de aspiración, o a más tardar cuando el pol-
vo contenido en el depósito alcance la marca de nivel
El depósito de polvo solo se puede extraer cuando
el aparato está en posición horizontal. Por tanto, co-
locar el aparato en el suelo para soltar el bloqueo de
la tecla de desenclavamiento.
a) Presionar la tecla de desenclavamiento y extraer el
depósito de polvo del aparato utilizando la empuñadu-
b) Quitar la tapa del depósito de polvo y vaciarlo.
c) Colocar la tapa del depósito de polvo.
d) Eliminar los posibles restos de suciedad que haya
debajo del orificio de evacuación.
e) Colocar el depósito de polvo dentro del aparato y
encajarlo (se debe oír un clic).
Mantenimiento del sistema de acumulación
El aparato está equipado con una indicación visual Sen-
sor Control. Esta función comprueba constantemente si
el aspirador funciona al nivel de potencia óptimo. Fig.
En el modo de funcionamiento normal
La indicación visual (anillo azul) parpadea en rojo cu-
ando hace falta limpiar el filtro de espuma. El aparato
se regula automáticamente al nivel de potencia mínima.
Limpieza del filtro de espuma
a) Abrir la tapa del filtro de espuma tirando de la pesta-
b) Extraer el cartucho del filtro con el filtro de espuma
c) Sacar el filtro de espuma del casete del filtro y
sacudir ambas piezas.
d) En caso de que haya mucha suciedad se debe
enjuagar el filtro de espuma y el cartucho del filtro
Si se desea, se puede limpiar la unidad en la lavadora
con el programa para prendas delicadas a una
temperatura máxima de 30 ºC y con el centrifugado
CONSEJO: Colocar la unidad filtrante en una bolsa
para ropa sucia a fin de proteger el
* Según equipamiento75
e) Dejar secar por completo el filtro de espuma y el
cartucho del filtro durante al menos 24 horas y,
después, volver a colocar el filtro de espuma en el
f) Volver a colocar el cartucho del filtro con el filtro
de espuma en el aparato. Cerrar la tapa del filtro de
La tapa cierra únicamente con el filtro colocado.
La indicación visual Sensor Control también parpadea
después de limpiar el filtro de espuma:
Extracción de un atasco de la unidad separadora
a) Abrir la tapa del aparato tirando del asidero.
b) Desbloquear la tapa girándola en el sentido contra-
rio al de las agujas del reloj y extraerla del aparato.
>= Retirar el atasco de la unidad separadora.
c) Colocar la tapa y bloquear girando en el sentido de
las agujas del reloj.
>= Cerrar la tapa del aparato.
Si la indicación visual Sensor Control continúa parpa-
deando en rojo, comprobar si la boquilla, el tubo de
aspiración o el tubo flexible de aspiración están obs-
truidos. Eso también puede provocar la activación del
indicador Sensor Control.
Conservación del filtro de salida
Según el modelo, el aparato estará equipado con un
Según el modelo, el aparato contará con un aislamiento
acústico adicional después del filtro HEPA o microfil-
tro. Este aislamiento no debe limpiarse.
Filtro HEPA Se puede averiguar qué filtro HEPA tiene el aparato
consultando la impresión en el marco del filtro, al lado
del número de pedido.
"washable": lavable, el filtro se puede limpiar.
Sin otras indicaciones impresas debe sustituirse el
Limpieza del filtro HEPA lavable
El filtro HEPA con el rótulo "washable" está diseñado
de tal forma que no debe cambiarse cuando se aspira
polvo doméstico de acuerdo con las especificaciones
Para que el aspirador funcione a pleno rendimiento, el
filtro de salida se debe lavar transcurrido un año. La efi-
cacia del filtro perdura siempre, independientemente
de que la superficie pueda haber perdido color.
a) Abrir la tapa del filtro de salida presionando la
pestaña de cierre y tirando de ella.
b) Desbloquear el filtro HEPA y extraerlo del aparato.
c) Sacudir la unidad filtrante y lavarla con agua corriente.
Si se desea se puede limpiar la unidad en la lava-
dora con el programa para prendas delicadas a una
temperatura máxima de 30 ºC y con el centrifugado
CONSEJO: Colocar la unidad filtrante en una bolsa
para ropa sucia a fin de proteger el
d) Volver a colocar y enclavar el filtro HEPA en el apa-
rato cuando se haya secado por completo (al menos
>= Cerrar la tapa del filtro de salida. Para ello, presi-
onar el cerrojo hacia arriba hasta que enclave de
Sustitución del filtro HEPA
(solo en aparatos sin filtro HEPA lavable)
Para que el aspirador pueda funcionar a pleno rendi-
miento, el filtro HEPA debe sustituirse tras un año.
a) Abrir la tapa del filtro de salida presionando la
pestaña de cierre y tirando de ella.
b) Desbloquear el filtro HEPA y extraerlo del aparato.
c) Desechar el filtro HEPA antiguo junto con la basura
d) Colocar y enclavar el filtro HEPA nuevo en el aparato.
>= Cerrar la tapa del filtro de salida. Para ello, presi-
onar el cerrojo hacia arriba hasta que enclave de
Limpieza del microfiltro
El microfiltro está diseñado de tal forma que no debe
cambiarse cuando se aspira polvo doméstico de acuer-
do con las especificaciones del aparato.
Para que el aspirador funcione a pleno rendimiento, el
filtro de salida se debe lavar transcurrido un año. La efi-
cacia del filtro perdura siempre, independientemente
de que la superficie pueda haber perdido color.
a) Abrir la tapa del filtro de salida presionando la
pestaña de cierre y tirando de ella.
b) Desbloquear la unidad filtrante con espuma filtrante
y microfiltro tirando de las pestañas de cierre y ext-
c) Extraer la espuma filtrante y el microfiltro del marco
d) Lavar con agua corriente la espuma filtrante y el micro-
filtro. Si se desea se pueden limpiar en la lavadora con
el programa para prendas delicadas a una temperatu-
ra máxima de 30 ºC y con el centrifugado más leve.
CONSEJO: Colocar la unidad en una bolsa para
ropa sucia a fin de proteger el resto de la
e) Colocar la espuma filtrante y el microfiltro en el
marco del filtro una vez que se hayan secado por
completo (al menos 24 horas).
* Según equipamiento76
f) Colocar la unidad filtrante en el aparato y encajar las
pestañas de cierre de forma audible.
g) Cerrar la tapa del filtro de salida. Para ello, presi-
onar el cerrojo hacia arriba hasta que enclave de
Consejos de limpieza
La limpieza del aspirador solo se realizará con el apa-
rato apagado y la clavija de conexión a la red desen-
chufada. El aspirador y las piezas de plástico de los
accesorios pueden limpiarse con cualquier producto
de limpieza para plásticos convencional.
No utilizar productos abrasivos, limpiacristales o
productos de limpieza de uso general. No introdu-
cir nunca el aspirador dentro del agua.
Quedan reservadas las modificaciones técnicas.
Estamos muito satisfeitos com o facto de se ter decidi-
junto da parede, de modo a que a abertura perfura-
filtro de espuma ter sido limpo:
puxando a lingueta de fecho.
puxando a lingueta de fecho.
puxando a lingueta de fecho.
de que as linguetas de fecho encaixam de forma au-
duto usual para a limpeza de plásticos.
19 Suport de accesorii*
Servicio Oficial del Fabricante
tus- ja kierrätys-säännökset koko EU:n alueella.
Este aparato está marcado con el símbolo de cumpli-
miento con la Directiva Europea 2012/19/UE relativa a
los aparatos eléctricos y electrónicos usados
(Residuos de aparatos eléctricos y electrónicos RAEE).
La directiva proporciona el marco general válido en
todo el ámbito de la Unión Europea para la retirada y
la reutilización de los residuos de los aparatos eléctri-
cos y electrónicos.125
Compra e bem assim, do documento de Garantia.
ES Condiciones de garantia
A este aparato son aplicables las condiciones de
garantia acordadas por la representación de
nuestra firma en el pais de compra. Para más
detalles sirvanse dirgir al correspondiente
establecimiento del ramo en que se ha comprado
el aparato. En caso de hacer uso de la garantia es
necesario presentar el correspondiente
comprobante de compra.
