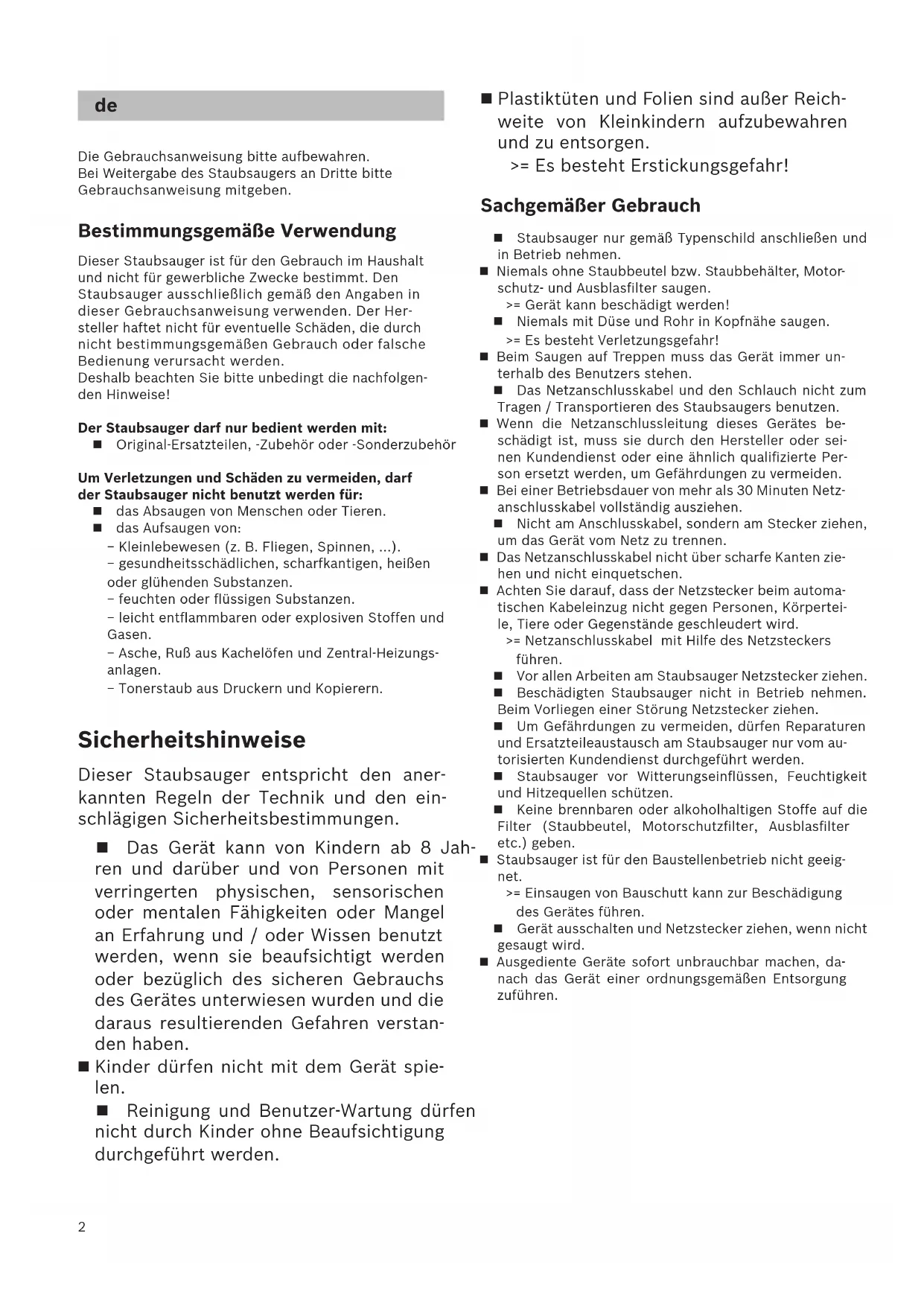

• Használati utasitás Die Gebrauchsanweisung bitte aufbewahren. Bei Weitergabe des Staubsaugers an Dritte bitte Gebrauchsanweisung mitgeben. Bestimmungsgemäße Verwendung Dieser Staubsauger ist für den Gebrauch im Haushalt und nicht für gewerbliche Zwecke bestimmt. Den Staubsauger ausschließlich gemäß den Angaben in dieser Gebrauchsanweisung verwenden. Der Her- steller haftet nicht für eventuelle Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden. Deshalb beachten Sie bitte unbedingt die nachfolgen- den Hinweise! Der Staubsauger darf nur bedient werden mit: Original-Ersatzteilen, -Zubehör oder -Sonderzubehör Um Verletzungen und Schäden zu vermeiden, darf der Staubsauger nicht benutzt werden für: das Absaugen von Menschen oder Tieren. das Aufsaugen von: − Kleinlebewesen (z. B. Fliegen, Spinnen, ). − gesundheitsschädlichen, scharfkantigen, heißen oder glühenden Substanzen. − feuchten oder flüssigen Substanzen. − leicht entflammbaren oder explosiven Stoffen und Gasen. − Asche, Ruß aus Kachelöfen und Zentral-Heizungs- anlagen. − Tonerstaub aus Druckern und Kopierern. Sicherheitshinweise Dieser Staubsauger entspricht den aner- kannten Regeln der Technik und den ein- schlägigen Sicherheitsbestimmungen. Das Gerät kann von Kindern ab 8 Jah- ren und darüber und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstan- den haben. Kinder dürfen nicht mit dem Gerät spie- len. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden. Plastiktüten und Folien sind außer Reich- weite von Kleinkindern aufzubewahren und zu entsorgen. >= Es besteht Erstickungsgefahr! Sachgemäßer Gebrauch Staubsauger nur gemäß Typenschild anschließen und in Betrieb nehmen. Niemals ohne Staubbeutel bzw. Staubbehälter, Motor- schutz- und Ausblasfilter saugen. >= Gerät kann beschädigt werden! Niemals mit Düse und Rohr in Kopfnähe saugen. >= Es besteht Verletzungsgefahr! Beim Saugen auf Treppen muss das Gerät immer un- terhalb des Benutzers stehen. Das Netzanschlusskabel und den Schlauch nicht zum Tragen / Transportieren des Staubsaugers benutzen. Wenn die Netzanschlussleitung dieses Gerätes be- schädigt ist, muss sie durch den Hersteller oder sei- nen Kundendienst oder eine ähnlich qualifizierte Per- son ersetzt werden, um Gefährdungen zu vermeiden. Bei einer Betriebsdauer von mehr als 30 Minuten Netz- anschlusskabel vollständig ausziehen. Nicht am Anschlusskabel, sondern am Stecker ziehen, um das Gerät vom Netz zu trennen. Das Netzanschlusskabel nicht über scharfe Kanten zie- hen und nicht einquetschen. Achten Sie darauf, dass der Netzstecker beim automa- tischen Kabeleinzug nicht gegen Personen, Körpertei- le, Tiere oder Gegenstände geschleudert wird. >= Netzanschlusskabel mit Hilfe des Netzsteckers führen. Vor allen Arbeiten am Staubsauger Netzstecker ziehen. Beschädigten Staubsauger nicht in Betrieb nehmen. Beim Vorliegen einer Störung Netzstecker ziehen. Um Gefährdungen zu vermeiden, dürfen Reparaturen und Ersatzteileaustausch am Staubsauger nur vom au- torisierten Kundendienst durchgeführt werden. Staubsauger vor Witterungseinflüssen, Feuchtigkeit und Hitzequellen schützen. Keine brennbaren oder alkoholhaltigen Stoffe auf die Filter (Staubbeutel, Motorschutzfilter, Ausblasfilter etc.) geben. Staubsauger ist für den Baustellenbetrieb nicht geeig- net. >= Einsaugen von Bauschutt kann zur Beschädigung des Gerätes führen. Gerät ausschalten und Netzstecker ziehen, wenn nicht gesaugt wird. Ausgediente Geräte sofort unbrauchbar machen, da- nach das Gerät einer ordnungsgemäßen Entsorgung zuführen. de3 p. 942

Sicherheit_Bosch_Staubbehältergeraet_E-Label-P1_Sicherheit 7.1.2014 14:23 Seite 3133

Sicherheit_Bosch_Staubbehältergeraet_E-Label-P1_Sicherheit 7.1.2014 14:23 Seite 3234 Es freut uns, dass Sie sich für einen Bosch Staubsauger der Baureihe Relyy`y entschieden haben. In dieser Gebrauchsanweisung werden verschiedene Relyy`y – Modelle dargestellt. Es ist deshalb möglich, dass nicht alle beschriebenen Ausstattungsmerkmale und Funktionen auf Ihr Modell zutreffen. Sie sollten nur das Original Zubehör von Bosch verwenden, das spe- ziell für Ihren Staubsauger entwickelt wurde, um das bestmögliche Saugergebnis zu erzielen. Die Gebrauchsanweisung bitte aufbewahren. Bei Wei- tergabe des Staubsaugers an Dritte bitte Gebrauchsan- weisung mitgeben. Bitte Bildseiten ausklappen! Gerätebeschreibung 1 umschaltbare Bodendüse* (Aussehen der Düse kann bei gleicher Funktionsweise von der Abbildung abweichen) 2 Teleskoprohr mit Schiebetaste ohne Zubehörverbin- dung* 3 Teleskoprohr mit Schiebemanschette mit Zubehörver- bindung* 4 Saugschlauch 5 Handgriff 6 Schaumfilter 7 Parkhilfe an der Geräterückseite 8 Deckel Ausblasfilter 9 Netzanschlusskabel 10 Gerätedeckel 11 Deckel Schaumfilter 12 Ein-/ Austaster mit elektronischem Saugkraftregler 13 Filterkontrollanzeige (Sensor Control) 14 Staubbehälter mit Tragegriff 15 Abstellhilfe an der Geräteunterseite 16 Abdeckung Flusensieb 17 Profi-Polsterdüse* 18 Profi-Fugendüse* 19 Zubehörhalter* 20 Polsterdüse 21 Fugendüse 22 Borstenkranz (zur Montage auf Polsterdüse)* 23 Bohrdüse* 24 Hartbodendüse* 25 TURBO-UNIVERSAL®-Bürste für Böden* 26 Hartbodendüse* Ersatzteile und Sonderzubehör A TURBO-UNIVERSAL®-Bürste für Polster BBZ42TB Bürsten und Saugen von Polstermö- beln, Matratzen, Autositzen, usw. in einem Arbeitsgang. Besonders ge- eignet zum Aufsaugen von Tierhaa- ren. Antrieb der Bürstenwalze er- folgt über Saugstrom des Staubsaugers. Kein Elektroanschluss erforderlich. B TURBO-UNIVERSAL®-Bürste für Böden BBZ102TBB Bürsten und Saugen von kurzflori- gen Teppichen und Teppichböden bzw. für alle Beläge in einem Ar- beitsgang. Besonders geeignet zum Aufsaugen von Tierhaaren. Antrieb der Bürs- tenwalze erfolgt über Saugstrom des Staubsaugers. Kein Elektroanschluss erforderlich. C Hartboden-Düse BBZ123HD Zum Saugen glatter Böden (Parkett, Fliesen, Terracotta,...) D Hartboden-Düse BBZ124HD

Mit 2 rotierenden Bürstenrollen Zum Pflegen wertvoller Hartböden und besserer Aufnahme von grobem Schmutz. Inbetriebnahme Bild

Saugschlauchstutzen in die Saugöffnung des Gerä- tes schieben und hörbar verrasten. Bild

a) Teleskoprohr ohne Zubehörverbindung: Handgriff in das Teleskoprohr schieben. b) Teleskoprohr mit Zubehörverbindung: Handgriff bis zum Einrasten in das Teleskoprohr schieben.

• je nach Ausstattung35

• je nach Ausstattung Bild

a) Düse ohne Zubehörverbindung: Teleskoprohr in den Stutzen der Bodendüse schie- ben. b) Düse mit Zubehörverbindung: Teleskoprohr bis zum Einrasten in den Stutzen der Bodendüse schieben. Bild

Durch Betätigen der Schiebetaste bzw. Schiebe- manschette in Pfeilrichtung Teleskoprohr entriegeln und gewünschte Länge einstellen. Der Schiebewi- derstand auf Teppich ist am geringsten bei komplett ausgezogenem Teleskoprohr. Bild

a) Zubehörträger in der gewünschten Position auf das Teleskoprohr stecken. b) Polsterdüse mit Borstenkranz und Fugendüse von oben bzw. unten mit etwas Druck in den Zubehör- träger einsetzen. Bild

Netzanschlusskabel am Stecker greifen, auf die ge- wünschte Länge herausziehen und Netzstecker ein- stecken. Bild

Staubsauger durch Drücken der Ein- / Austaste ein- oder ausschalten. Saugkraft regeln Bild

Durch Drehen des Regelknopfes kann die gewünschte Saugkraft stufenlos eingestellt werden. Niedriger Leistungsbereich >= Für das Absaugen empfindlicher Materialien, z.B. empfindliche Polster, Gardinen, etc. Mittlerer Leistungsbereich >= Für die tägliche Reinigung bei geringer Verschmut- zung. Hoher Leistungsbereich >= Zur Reinigung robuster Bodenbeläge, Hartböden und bei starker Verschmutzung. Saugen

Achtung Bodendüsen unterliegen, abhängig von der Beschaf- fenheit ihres Hartbodens (z.B. raue, rustikale Flie- sen) einem gewissen Verschleiß. Deshalb sollten Sie in regelmäßigen Abständen die Laufsohle der Düse überprüfen. Verschlissene, scharfkantige Düsensoh- len können Schäden auf empfindlichen Hartböden wie Parkett oder Linoleum verursachen. Der Her- steller haftet nicht für eventuelle Schäden, die durch eine verschlissene Bodendüse verursacht werden. Bild

Umschaltbare Bodendüse einstellen: Teppiche und Teppichboden => Hartboden / Parkett => Wenn Sie größere Partikel einsaugen, dann achten Sie bitte darauf, dass Sie diese Partikel nacheinander und vorsichtig einsaugen, um nicht den Saugkanal der Bo- dendüse zu verstopfen. Gegebenenfalls sollten Sie die Düse anheben, um die Schmutzpartikel besser einsaugen zu können. Saugen mit Zusatzzubehör Bild 10* Düsen je nach Bedarf auf Saugrohr oder Handgriff ste- cken: a) Fugendüse zum Absaugen von Fugen und Ecken, etc. b) Polsterdüse zum Absaugen von Polstermöbeln, Vor- hängen, etc. c) Polsterdüse mit aufgesetztem Borstenkranz zum Absaugen von Fensterrahmen, Schränken, Profilen, etc. Nach Gebrauch Fugendüse und Polsterdüse wieder in den Zubehörträger einsetzen. d) Profi-Fugendüse Extralange Fugendüse zum Reinigen von Fugen, Ecken und schmalen Zwischenräumen, z.B. im Auto, etc. e) Profi-Polsterdüse Zum leichten und gründlichen Reinigen von Polster- möbeln, Vorhängen, etc. Zur Reinigung die Profi-Polsterdüse einfach mit dem- Handgriff absaugen. f) Hartbodendüse zum Saugen von harten Bodenbelä- gen (Fliesen, Parkett usw.) Hartbodendüse reinigen Bild 11* a) Zum Reinigen die Düse von unten absaugen. b) Aufgewickelte Fäden und Haare mit einer Schere durchschneiden und absaugen.36 Bohrdüse Bild 12*

Bohrdüse am Handgriff befestigen und so an der Wand platzieren, dass die Bohrlochöffnung der Düse direkt über dem zu bohrenden Loch sitzt.

Gerät auf niedrigem Leistungsniveau einstellen und dann einschalten.

Bohrdüse wird durch die Saugkraft in der gewünsch- ten Position gehalten. Eventuell empfiehlt es sich die Leistung höher nachzuregulieren, je nach Ober- flächenbeschaffenheit der zu bohrenden Wand, um das Festsaugen der Bohrdüse sicherzustellen. Beim Bohren wird der Feinstaub automatisch aufge- saugt. Turbo-Bürste Ist Ihr Gerät mit einer Turbo-Bürste ausgestattet, ent- nehmen Sie bitte die Hinweise über Anwendung und Wartung der beiliegenden Gebrauchsanweisung. Bild

Bei kurzen Saugpausen können Sie die Parkhilfe an der Geräterückseite benutzen.

Nach Abschalten des Gerätes Haken der Bodendüse in die Parkhilfe schieben. Bild

Beim Saugen auf Treppen muss das Gerät unten am Treppenbeginn positioniert werden. Sollte das nicht ausreichen, so kann das Gerät auch am Tragegriff oder am Handgriff der Staubbox transportiert werden. Nach dem Saugen Bild

Kurz am Netzanschlusskabel ziehen und loslassen. (Kabel rollt sich automatisch auf). Bild 16*

Durch Betätigen der Schiebetaste in Pfeilrichtung Teleskoprohr entriegeln und zusammenschieben. Bild

Zum Abstellen des Gerätes können Sie die Abstellhilfe an der Geräteunterseite nutzen. a) Gerät am Schlauch oder Staubbehältergriff aufrich- ten. b) Haken an der Bodendüse in die Abstellhilfe schieben. Demontage Bild

Zum Entfernen des Saugschlauches beide Rastna- sen zusammendrücken und Schlauch aus der Saug- öffnung des Gerätes herausziehen. Bild 19* a) Teleskoprohr ohne Zubehörverbindung: Zum Lösen der Verbindung Handgriff etwas drehen und aus dem Teleskoprohr ziehen. b) Teleskoprohr mit Zubehörverbindung: Zum Lösen der Verbindung Entriegelungshülse am Teleskoprohr drücken und Handgriff herausziehen. Bild 20* a) Düse ohne Zubehörverbindung: Zum Lösen der Verbindung Teleskoprohr etwas dre- hen und aus der Bodendüse ziehen. b) Düse mit Zubehörverbindung: Zum Lösen der Verbindung Entriegelungshülse drü- cken und Teleskoprohr aus der Bodendüse ziehen. Reinigung & Pflege Staubbehälter leeren Bild

Um ein gutes Saugergebnis zu erzielen, sollte der Staubbehälter nach jedem Saugvorgang geleert wer- den, spätestens jedoch dann, wenn der Staub an einer Stelle im Behälter die Höhe der Markierung erreicht hat.

Achtung Staubbehälter lässt sich nur in horizontaler Lage des Gerätes entnehmen. Stellen Sie deshalb das Gerät auf den Boden, um die Verriegelung der Entriege- lungstaste zu lösen. Bild

a) Entriegelungstaste drücken und den Staubbehälter mit Hilfe des Handgriffs aus dem Gerät ziehen. b) Deckel des Staubbehälters abnehmen und Staubbe- hälter entleeren. c) Deckel auf den Staubbehälter aufsetzen. d) Entfernen Sie eventuell vorhandenen Schmutz un- terhalb der Auswurföffnung. e) Staubbehälter in das Gerät einsetzen und hörbar verrasten. Wartung des Staubabscheidesystems Ihr Gerät ist mit einer Sensor Control Anzeige ausge- stattet. Diese Funktion überwacht permanent, ob Ihr Staubsauger auf seinem optimalen Leistungsniveau ar- beitet. Bild

Im Normalbetrieb Bild

Die Anzeige (blauer Ring) blinkt rot, wenn der Schaum- filter gereinigt werden muss. Das Gerät wird automa- tisch auf die niedrigste Leistungsstufe zurückgeregelt. Schaumfilter reinigen Bitte schalten Sie das Gerät aus. Bild

a) Deckel des Schaumfilters durch Ziehen am Ver- schlusshebel öffnen. b) Filterkassette mit Schaumfilter an der Grifflasche herausnehmen. c) Schaumfilter aus der Filterkassette nehmen und beide Teile ausklopfen.

• je nach Ausstattung37 d) Bei starker Verschmutzung sollte der Schaumfilter und die Filterkassette unter fließendem Wasser ge- reinigt werden. Die Einheit kann optional bei max. 30°C im Schon- waschgang und niedrigster Schleuder-Drehzahl in der Waschmaschine gereinigt werden. TIPP: Verstauen Sie die Filtereinheit zum Schutz der restlichen Wäsche in einem Wäschebeutel. e) Filterschaum und Filterkassette mind. 24 Stun- den komplett trocknen lassen und anschließend Schaumfilter wieder in die Filterkassette einsetzen. f) Die Filterkassette mit dem Schaumfilter wieder in das Gerät einsetzen. Den Deckel des Schaumfilters schließen.

Achtung Deckel schließt nur mit eingelegtem Filter. Im Störfall Die Sensor Control Anzeige blinkt auch nach der Reini- gung des Schaumfilters: Blockierung aus der Abscheideeinheit entfernen Bild

Bitte schalten Sie das Gerät aus. a) Gerätedeckel an der Griffmulde fassen und öffnen. b) Abdeckung durch Drehen gegen den Uhrzeigersinn entriegeln und aus dem Gerät entfernen. >= Blockierung aus der Abscheideeinheit entfernen. c) Abdeckung aufsetzen und durch Drehen im Uhrzei- gersinn verriegeln. >= Gerätedeckel schließen. Sollte die Sensor Control Anzeige weiterhin rot blinken, überprüfen Sie, ob Düse, Saugrohr oder Saugschlauch verstopft sind. Auch das kann zum Auslösen der Sensor Control Anzeige führen. Ausblasfilter-Pflege Je nach Ausführung ist Ihr Gerät entweder mit einem Hepa-Filter Bild

oder einem Microfilter Bild

ausge- stattet. Je nach Ausführung verfügt Ihr Gerät über eine zusätz- liche Geräuschdämmung nach dem Hepa- oder Micro- filter - Diese muss nicht gereinigt werden. Hepa-Filter Mit welchem Hepa-Filter Ihr Gerät ausgestattet ist, können Sie am Aufdruck auf dem Filterrahmen neben der Bestellnummer erkennen:

"washable" - waschbar, der Filter kann gereinigt werden.

Ohne zusätzliche Bedruckung muss der Filter aus- getauscht werden. Waschbaren Hepa-Filter reinigen Der Hepa-Filter mit dem Aufdruck "washable" ist so ausgelegt, dass er nicht ausgetauscht werden muss, wenn das Gerät bestimmungsgemäß im Haushalt ver- wendet wird. Damit der Staubsauger auf seinem optimalen Leis- tungsniveau arbeitet, sollte der Ausblasfilter nach ei- nem Jahr ausgewaschen werden. Die Filterwirkung des Filters bleibt erhalten, unabhängig von einer möglichen Verfärbung der Filteroberflache. Bild 26* a) Deckel des Ausblasfilters durch Drücken und Ziehen an der Verschlusslasche öffnen. b) Hepa-Filter entriegeln und aus dem Gerät entneh- men. c) Filtereinheit ausklopfen und unter fließendem Was- ser auswaschen. Die Einheit kann optional bei max. 30° C im Schon- waschgang und niedrigster Schleuder-Drehzahl in der Waschmaschine gereinigt werden. TIPP: Verstauen Sie die Filtereinheit zum Schutz der restlichen Wäsche in einem Wäschebeutel. d) Hepa-Filter nach kompletter Trocknung (mind. 24h) wieder in das Gerät einsetzen und verriegeln. >= Deckel Ausblasfilter schließen. Dabei den Riegel nach oben drücken bis dieser hörbar einrastet. Hepa-Filter austauschen (nur bei Geräten ohne waschbaren Hepa-Filter) Damit der Staubsauger auf seinem optimalen Leis- tungsniveau arbeiten kann, sollte der Hepa-Filter nach einem Jahr ausgetauscht werden. Bild 27* a) Deckel des Ausblasfilters durch Drücken und Ziehen an der Verschlusslasche öffnen. b) Hepa-Filter entriegeln und aus dem Gerät entneh- men. c) Alten Hepa-Filter über den Hausmüll entsorgen. d) Neuen Hepa-Filter in Gerät einsetzen und verriegeln. >= Deckel Ausblasfilter schließen. Dabei den Riegel nach oben drücken, bis dieser hörbar einrastet. Microfilter Microfilter reinigen Der Microfilter ist so ausgelegt, dass er nicht ausge- tauscht werden muss, wenn das Gerät bestimmungs- gemäß im Haushalt verwendet wird. Damit der Staubsauger auf seinem optimalen Leis- tungsniveau arbeitet, sollte der Ausblasfilter nach ei- nem Jahr ausgewaschen werden. Die Filterwirkung des Filters bleibt erhalten, unabhängig von einer möglichen Verfärbung der Filteroberfläche. Bild 28* a) Deckel des Ausblasfilters durch Drücken und Ziehen an der Verschlusslasche öffnen. b) Filtereinheit mit Filterschaum und Microfilter durch Ziehen an der Verschlusslasche entriegeln und aus dem Gerät entnehmen. c) Filterschaum und Microfilter aus dem Filterrahmen entnehmen.

• je nach Ausstattung38 d) Filterschaum und Microfilter unter fließendem Wasser auswaschen. Diese können optional bei max. 30°C im Schonwaschgang und niedrigster Schleuder- Drehzahl in der Waschmaschine gereinigt werden. TIPP: Verstauen Sie die Einheit zum Schutz der rest- lichen Wäsche in einem Wäschebeutel. e) Filterschaum und den Microfilter erst nach komplet- ter Trocknung (mind. 24h) wieder in das den Filter- rahmen einsetzen. f) Setzen Sie die Filtereinheit in das Gerät ein und las- sen Sie die Verschlusslaschen hörbar einrasten. g) Deckel Ausblasfilter schließen. Dabei den Riegel nach oben drücken bis dieser hörbar einrastet. Reinigungshinweise Vor jeder Reinigung des Staubsaugers, muss dieser ausgeschaltet und der Netzstecker gezogen werden. Staubsauger und Zubehörteile aus Kunststoff können mit einem handelsüblichen Kunststoffreiniger gepflegt werden.

Achtung: Keine Scheuermittel, Glas- oder Allzweckreiniger verwenden. Staubsauger niemals in Wasser tau- chen. Technische Änderungen vorbehalten.
