MANUAL DE UTILIZADOR Flexxo BCH3K2852 BOSCH

Instruções de segurança ..................................................................................................................25 Descrição do aparelho ..................................................................................................................... 77

Guarde o manual de instruções e junte-o ao aspirador sempre que o entregar a terceiros. Utilização adequada Para um uso seguro e correto do aparelho, respeite as indicações relativas à utilização correta. O aparelho apenas pode ser utilizado: de acordo com este manual de instruções. com peças e acessórios originais. A garantia cessa em caso de danos provocados pela utilização de produ- tos de terceiros. para limpar superfícies. para uso doméstico e em espaços fechados domésti- cos à temperatura ambiente. a uma altitude de 2000 m acima do nível do mar. Para evitar ferimentos e danos, o aspirador não deve ser utilizado para: limpar pessoas ou animais. aspirar: − substâncias nocivas para a saúde, com arestas vivas, quentes ou incandescentes. − substâncias húmidas ou líquidas. − substâncias e gases facilmente inflamáveis ou explosivos. − cinza, fuligem de re cuperadores de calor e sistemas de aquecimento central. − pó de toner de impressão e cópia. Peças de substituição, acessórios As nossas peças de substituição originais, os nos- sos acessórios e acessórios especiais originais estão adaptados às caraterísticas e requisitos dos nossos aspiradores. Recomendamos-lhe, por isso, a utilização exclusiva das nossas peças de substituição originais, dos nossos acessórios e acessórios especiais originais. Deste modo, poderá assegurar uma longa vida útil, bem como uma qualidade permanentemente elevada do re ndimento de limpeza do seu aspirador.

Nota: A utilização de peças de substituição, ace ssórios/ acessórios especiais ou de qualidade inferior pode originar danos no seu aspirador, não abrangidos pela nossa garantia, caso estes danos tenham sido provocados precisamente pela utilização deste tipo de produtos. Instruções de segurança Este aspirador está em confor- midade com as regras técnicas reconhecidas e cumpre as dis- posições de segurança aplicá- veis.26 Este aparelho não pode ser utilizado por crianças a partir dos 8 anos e pessoas com ca- pacidades físicas, sensoriais ou mentais reduzidas ou que não disponham de experiên- cia suficiente, excepto sob vigilância ou sob instruções específicas de utilização se- gura do aparelho, e desde que entendam os perigos re- sultantes da mesma. As crianças não podem brin- car com o aparelho. A limpeza e manutenção pelo utilizador não podem ser rea- lizadas por crianças sem su- pervisão. Os sacos de plástico e pelí- culas devem ser guardados e eliminados fora do alcance de crianças pequenas. >= Existe perigo de asfixia! Utilização correta Para carregar, utilize apenas o cabo de carregamento fornecido. Ligue o cabo de alimentação e coloque-o em funcio- namento apenas de acordo com a placa de caracte- rísticas. Guarde e carregue o aparelho apenas em espaços in- teriores. Não exponha o aparelho a temperaturas inferiores a 0°C e superiores a 40°C. Nunca aspire sem que esteja colocado o saco de filtro, o recipiente de pó, a protecção do motor ou o filtro de saída do ar. >= O aparelho pode ser danificado! Evite aspirar com o bocal ou com o tubo em zonas próximas da cabeça. >= Corre o perigo de se ferir! Não utilize o cabo de alimentação se este estiver da- nificado e substitua-o por um cabo de alimentação original. Para desligar o cabo de alimentação da corrente não puxar no fio de ligação, mas sim na tomada. Não deverá entalar o cabo de alimentação nem passá- -lo sobre arestas vivas. Antes de realizar qualquer trabalho no aspirador, des- ligue o aparelho da corrente e do cabo de alimenta- ção. Se o aspirador estiver danificado, não o coloque em funcionamento. Caso haja uma avaria, d esligue o aparelho da corrente e do cabo de alimentação. Para evitar a ocorrência de danos, as reparações e a substituição de peças no aspirador só podem ser efe- tuadas pelo serviço de assistência técnica autorizado. Nos seguintes casos, o aparelho deve ser colocado imediatamente fora de serviço e o serviço de assistên- cia técnica contactado: −se tiver aspirado inadvertidamente líquido ou tiver

ntrado líquido para dentro do aparelho −se o aparelho tiver caído e estiver danificado. Proteja o aspirador de intempéries e mantenha-o afas- tado de fontes de humidade e de calor. Não aplicar substâncias inflamáveis ou com álcool nos filtros (filtros de proteção do motor, filtros de saída do ar, etc.). O aspirador não é adequado para ser utilizado em obras de construção. >= A aspiração de entulho pode danificar o aparelho.

esligue o aparelho quando não estiver a aspirar. Por razões de segurança, para proteger a bateria, o aparelho deve estar equipado com uma proteção contra sobreaquecimento. O aparelho desliga-se au- tomaticamente caso a bateria ou o aparelho aqueçam demasiado. >= O aparelho tem de arrefecer durante aprox. 30 min., antes de estar novamente operacional. A embalagem protege o aspirador contra danos duran- te o transporte. Por isso, recomendamos que guarde a embalagem para fins de transporte. Baterias de iões de lítio Leia todas as indicações de segurança e instruções. >= O incumprimento das indicações de segurança e instruções pode provocar choques elétricos, incêndios e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para utilização futura. Proteja a bateria do calor, p. ex., também da radiação solar permanente, do fogo, da água e da humidade. >= Exist e perigo de explosão. Em caso de danos e de utilização incorreta da bateria, podem sair vapores. Providencie ar fresco e, em caso de queixas, consulte um médico. >= Os vapores podem irritar as vias respiratórias. Em caso de utilização incorreta, pode sair líquido da bateria. Evite o contacto com este líquido. Em caso de contacto acidental, lave com água. Se o líquido e ntrar nos olhos, procure também ajuda médica. >= A saída de líquido da bateria pode causar irrita- ções na pele ou queimaduras.27 Indicações relativas ao transporte As baterias de iões de lítio incluídas estão sujeitas aos requisitos da lei relativa ao transporte de mercadorias perigosas. As baterias podem ser transportadas por estrada pelo utilizador, sem mais exigências. No caso de envio por terceiros (p. ex., transporte aéreo ou empresa de transporte), devem observar-se requisitos especiais relativos à em balagem e à identificação. Neste caso, aquando da preparação da mercadoria de envio, deve consultar-se um perito no transporte de mercadorias perigosas. Indicações sobre a eliminação Aspiradores, baterias, acessórios e embalagens devem ser sempre entregues num centro de reciclagem am- bientalmente responsável. Não deite aspiradores nem baterias/pilhas para o lixo doméstico! Embalagem A embalagem protege o aspirador contra danos du- rante o transporte. É composta por materiais amigos do a mbie nte, sendo, por isso, reciclável. Coloque os materiais de embalagem de que já não precisa nos ecopontos. Aparelho antigo Este aparelho contém baterias de iões de lítio re- carregáveis. Por esse motivo, o aparelho deve ser entregue à assistência técnica ou a um revendedor autorizado para ser eliminado. Baterias / Pilhas Respeite as indicações sobre o transporte. As baterias integradas só podem ser retiradas para eliminação por pessoal técnico qualificado. A abertu- ra do alojamento da caixa pode destruir o aspirador. Apenas para profissionais credenciados: Para retirar a bateria do aspirador, acione o botão para ligar/desligar (figura

) até a ba- teria estar completamente descarregada. Desaperte os parafusos na caixa e remova a o alojamento da caixa, para retirar a bateria. Para evitar um curto-circuito, separe individualmen- te as ligações na bateria e, em seguida, isole ime- diatamente os polos. Mesmo após um descarrega- mento completo, a bateria ainda contém capacidade

esidual que pode ser libertada, em caso de curto- -circuito.

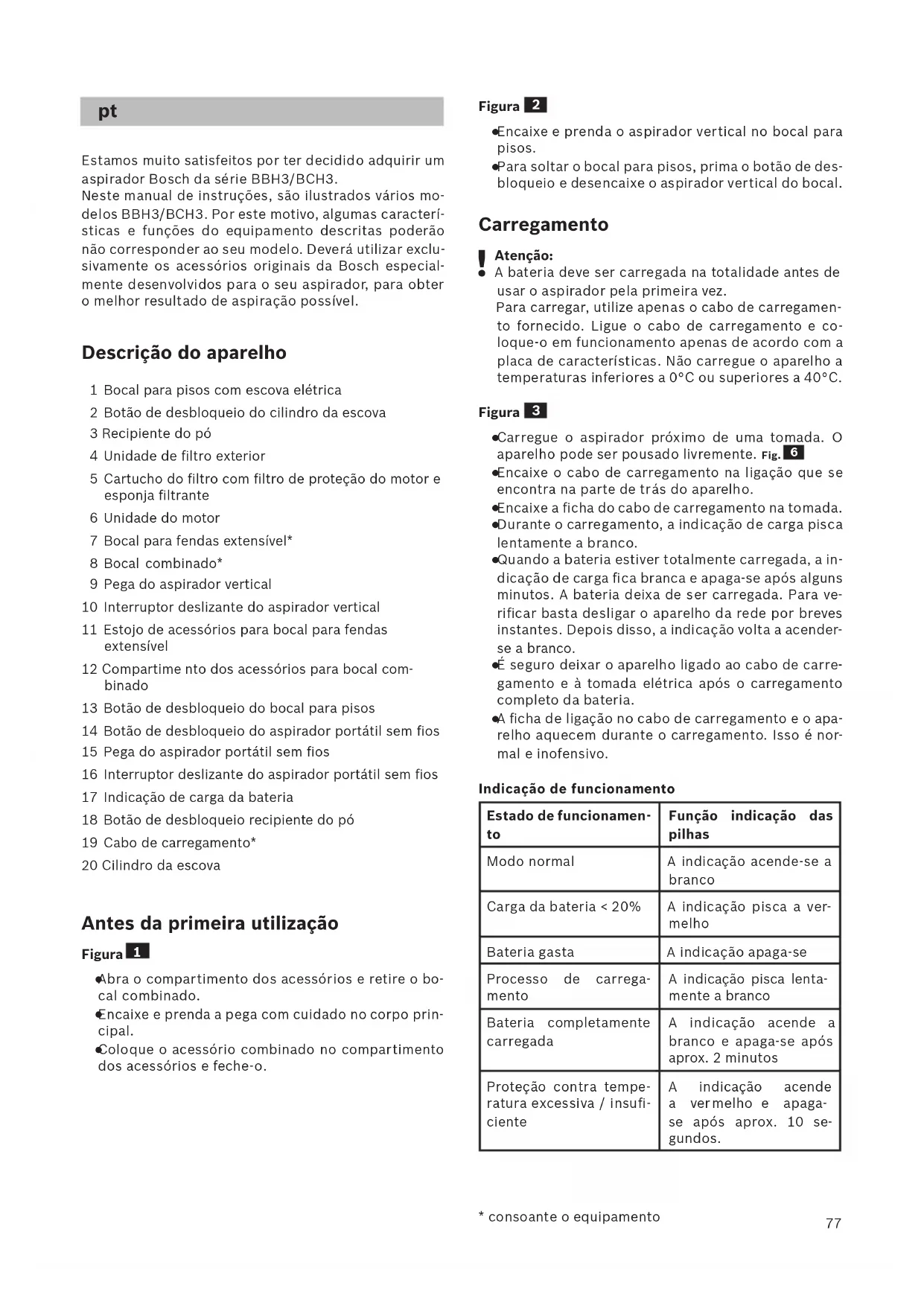

Estamos muito satisfeitos por ter decidido adquirir um aspirador Bosch da série BBH3/BCH3. Neste manual de instruções, são ilustrados vários mo- delos BBH3/BCH3. Por este motivo, algumas caracterí- sticas e funções do equipamento descritas poderão não corresponder ao seu modelo. Deverá utilizar exclu- sivamente os ace ssórios originais da Bosch especial- mente dese nvolvidos para o seu aspirador , para obter o melhor re sultado de aspiração possível. Descrição do aparelho 1 Bocal para pisos com escova elétrica 2 Botão de desbloqueio do cilindro da escova 3 Recipiente do pó 4 Unidade de filtro exterior 5 Cartucho do filtro com filtro de proteção do motor e esponja filtrante 6 Unidade do motor 7 Bocal para fendas extensível* 8 Bocal combinado* 9 Pega do aspirador vertical 10 Interruptor deslizante do aspirador vertical 11 Estojo de acessórios para bocal para fendas extensível 12 Compartime nto dos acessórios para bocal com- binado 13 Botão de desbloqueio do bocal para pisos 14 Botão de desbloqueio do aspirador portátil sem fios 15 Pega do aspirador portátil sem fios 16 Interruptor deslizante do aspirador portátil sem fios 17 Indicação de carga da bateria 18 Botão de desbloqueio recipiente do pó 19 Cabo de carregamento* 20 Cilindro da escova Antes da primeira utilização Figura

Abra o compartimento dos acessórios e retire o bo- cal combinado.

Encaixe e prenda a pega com cuidado no corpo prin- cipal.

Coloque o acessório combinado no compartimento dos acessórios e feche-o. Figura

Para soltar o bocal para pisos, prima o botão de des- bloqueio e desencaixe o aspirador vertical do bocal. Carregamento

Atenção: A bateria deve ser carregada na totalidade antes de usar o aspirador pela primeira vez. Para carregar, utilize apenas o cabo de carregamen- to fornecido. Ligue o cabo de carregamento e co- loque-o em funcionamento apenas de acordo com a placa de características. Não carregue o aparelho a temperaturas inferiores a 0°C ou superiores a 40°C. Figura

Carregue o aspirador próximo de uma tomada. O aparelho pode ser pousado livremente. Fig.

Encaixe o cabo de carregamento na ligação que se encontra na parte de trás do aparelho.

Durante o carregamento, a indicação de carga pisca lentamente a branco.

Quando a bateria estiver totalmente carregada, a in- dicação de carga fica branca e apaga-se após alguns minutos. A bateria deixa de ser carregada. Para ve- rificar basta desligar o aparelho da rede por breves instantes. Depois disso, a indicação volta a acender- se a branco.

É seguro deixar o aparelho ligado ao cabo de carre- gamento e à tomada elétrica após o carregamento completo da bateria.

A ficha de ligação no cabo de carregamento e o apa- relho aquecem durante o carregamento. Isso é nor- mal e inofensivo. Indicação de funcionamento Estado de funcionamen-

Função indicação das pilhas Modo normal A indicação acende-se a branco Carga da bateria < 20% A indicação pisca a ver- melho Bateria gasta A indicação apaga-se Processo de carrega- mento A indicação pisca lenta- mente a branco Bateria completamente carregada A indicação acende a branco e apaga-se após aprox. 2 minutos Proteção contra tempe- ratura excessiva / insufi- ciente A indicação acende a ver melho e apaga- se após aprox. 10 se- gundos.

• consoante o equipamento78 Utilização do aspirador vertical Aspiração Figura

Acione o interruptor deslizante no sentido da seta. Regular a potência de aspiração Figura

Desloque o interruptor deslizante para a posição pre- tendida, para regular a potência de aspiração:

Nível de potência 1 1 Aspirar com a escova elétrica ligada. Para tarefas de limpeza de rotina em todos os solos. Nesta regulação, o aparelho atinge o tempo de funci- onamento máximo.

Nível de potência 2 2 Aspirar com a escova elétrica ligada. Para tarefas de limpeza exigentes em todos os solos (particularmen- te em tapetes). Nesta regulação, o aparelho atinge um tempo de fun- cionamento mais curto. Tempos de funcionamento Tal como acontece com a bateria de iões de lítio, também a bateria está sujeita a um desgaste natural. Com o passar do tempo, a capacidade da bateria diminui e, com ela, também a vida útil. Trata-se de um processo de envelhecimento natural que não resulta de qualquer defeito de material , de fabrico, nem de qualidade. BBH3/BCH3 25,2V BBH3/BCH3 21,6V No nível normal com bocal para pavimentos elétrico, para tarefas de limpeza normais Até 55 m in. Até 50 min. No nível turbo com bocal para pavimentos elé- trico ou aspirador portátil a bateria para tarefas de limpeza exigentes Até 20 min. Até 18 min. Figura

Durante breves pausas de funcionamento, o aparel- ho pode ser pousado livremente. Para isso, incline o aspirador ligeiramente para a frente, no sentido do bocal.

Atenção: para pousar o aparelho, este tem de estar desligado, pois a escova rotativa pode provocar danos no revestimento do piso com o aspirador imobilizado. Utilização do aspirador portátil sem fios Figura

Premindo o botão de desbloqueio, desbloqueie o aspirador portátil sem fios e retire-o do aspirador vertical. Aspirar com acessórios Figura

Para aspirar locais de difícil acesso e locais altos.

Abra o estojo de acessórios pelas cavidades das pegas, remova o bocal para fendas, coloque-o na abertura de aspiração do aspirador portátil sem fios e encaixe-o.

O bocal para fendas pode se r retirado, se for nece s- sário. Para isso, pressione o botão de desbloqueio, retire o bocal para fendas e encaixe na posição final.

Após a utilização, feche eventualmente o bocal para fendas, coloque no estojo de acessórios e feche o estojo. Figura

Bocal combinado com pincel para móveis e bocal para estofos, para aspirar caixilhos de janelas, ar- mários, móveis, etc.

Abra a mala dos acessórios, remova o bocal com- binado, coloque-o na abertura de aspiração do aspi- rador portátil sem fios e encaixe-o.

O suporte do pincel para móveis pode ser removi- do lateralmente. Por baixo encontra-se o bocal para estofos.

O bocal combinado também pode ser inserido na ponta do bocal para fendas.

Após a utilização, guarde novamente o bocal com- binado no compartimento dos acessórios, feche-o e encaixe-o. Carregamento do aspirador portátil sem fios Fig.

Para carregar, insira o aspirador portátil sem fios no aspirador vertical e encaixe-o. Preste atenção ao encaixe correto. Depois do trabalho Fig.

Depois de aspirar, desligue o aparelho. Esvaziar o recipiente de pó Para obter um bom resultado de aspiração, o recipien- te do pó deve ser esvaziado após cada aspiração, mas, o mais tardar, quando o pó tiver atingido a marcação num local do recipiente do pó. Recomendamos que não encha o re cipiente do pó para além da marcação, pois isso conduz a uma sujidade muito forte do filtro.

• consoante o equipamento79 Fig.

Desbloqueie o recipiente do pó com o auxílio do botão de desbloqueio e retire-o da unidade do mo- tor. Fig.

Retire a unidade do filtro do recipiente do pó.

Remova a sujidade eventualmente existente por bai- xo da abertura de ejeção. a) Insira a unidade do filtro no recipiente do pó, pres- tando impreterivelmente atenção ao encaixe correto b) Coloque o recipiente do pó na unidade do motor e encaixe-o com um clique.

Atenção: se notar uma resistência ao inserir o reci- piente do pó, verifique a integralidade dos filtros e o encaixe correto da unidade do filtro e do recipiente do pó. Limpeza dos filtros A unidade de filtro exterior e o cartucho do filtro devem ser limpos em intervalos regulares para um funciona- mento otimizado do aspirador.

Atenção: a limpeza do filtro só é possível com o aparelho desligado. Nunca aspire sem a unidade de filtro exterior com o cartucho do filtro introduzido. Fig.

Limpar a unidade de filtro exterior

Desligue o aparelho. Fig.

Desbloqueie o recipiente do pó com o auxílio do botão de desbloqueio e retire-o da unidade do mo- tor. Fig.

Retire a unidade do filtro do recipiente do pó. a) Normalmente basta sacudir ou bater suavemente na unidade de filtro completa ao esvaziar o recipiente do pó, para que se soltem as partículas de sujidade exis- tentes. b) Se isso não for suficiente, utilize um pano seco para remover as partículas de sujidade da superfície. Fig.

Limpar o cartucho do filtro a) Retire o cartucho do filtro da unidade do filtro. b) Limpe primeiro o cartucho do filtro sacudindo-o. c) Retire a esponja filtrante da proteção do motor e lave-a em separado. Deixe secar totalmente a esponja filtran- te e o filtro de proteção do motor, (aprox. 24h).

Após a montagem da esponja filtrante, coloque a unidade do filtro no recipiente do pó. Se necessário, podem ser adquiridos filtros novos atra- vés da nossa assistência técnica. Limpeza do bocal para pisos Antes de proceder a trabalhos de manutenção, des- ligue o aspirador ou desligue o cabo de carregamento. Fig.

Desbloqueie o cilindro da escova com o botão de desbloqueio e retire-o da escova lateralmente.

Corte os fios e pelos enrolados com uma tesoura ao longo da ranhura própria para o efeito.

Introduza o cilindro da escova lateralmente no bocal para pisos, ao longo da haste guia, e encaixe-o com o botão de desbloqueio.

Atenção: o bocal para pisos só deve ser colocado em funcionamento com o cilindro da escova monta- do.

Atenção: As escovas são sujeitas a um certo desgaste, inde- pendentemente das características do seu pavimen- to (p. ex., ladrilhos ásperos, rústicos). Por este mo- tivo, deve verificar regularmente a sola da escova. As escovas com solas gastas e arestas vivas podem danificar pavimentos delicados como o parquet ou o linóleo. O fabricante não se responsabiliza por even- tuais danos causados por uma e scova gasta. Conservação Antes de proceder à limpeza do aspirador vertical ou do aspirador portátil sem fios, este deve estar desliga- do e com o cabo de carregamento igualmente desliga- do. O aspirador e os acessórios de plástico podem ser conservados com um produto de limpeza para plásti- cos disponível no mercado.

Atenção: não deverá utilizar produtos abrasivos, limpa-vidros ou produtos lava-tudo. Nunca mergulhe o aspirador em água. O fabricante reserva-se o direito de proceder a quais- quer alterações técnicas.

• consoante o equipamento80
