GAS 1225 Professional - Aspirador BOSCH - Manual de utilização gratuito

Tipo de produto	Aspirador de água e pó
Marca	Bosch
Modelo	GAS 1225 Professional
Potência nominal absorvida	1250 W
Frequência	50-60 Hz
Capacidade bruta do recipiente	25 L
Capacidade líquida (líquidos)	15 L
Volume do saco para pó	20 L
Depressão máxima (aspirador)	19 kPa
Caudal máximo (aspirador)	36 L/s
Peso segundo EPTA 01:2014	8,6 kg
Índice de proteção	IPX4
Classe de proteção	II
Nível de pressão acústica	76 dB(A)
Função aspiração a seco	Sim
Função aspiração de líquidos	Sim (com filtro para líquidos)
Função sopro	Sim
Ligação/desligação automática	Sim (modelo PL)
Classe de filtração L	Para pó > 1 mg/m³
Sistema de limpeza do filtro	Limpeza semiautomática
Paragem automática para líquidos	Por flutuador
Acessórios incluídos	Mangueira de aspiração, bocal reto, bocal chão, lábios de vedação, pré-filtro, filtro principal, filtro para líquidos
Serviço pós-venda	Bosch: peças de reposição e reparações

Perguntas frequentes - GAS 1225 Professional BOSCH

Como ligar o aspirador?

Para o modelo GAS 12-25, coloque o interruptor Ligar/Desligar (1) na posição On. Para o modelo GAS 12-25 PL, coloque o seletor de modo de funcionamento (1) no símbolo Aspiração.

Posso aspirar líquidos com este aspirador?

Sim, mas apenas líquidos não inflamáveis. Remova o pré-filtro e o filtro principal, instale o filtro para líquidos (21) e os lábios de vedação (23) no bocal. A paragem automática por flutuador evita o transbordamento.

Como limpar o filtro principal?

Abra os fechos (9), remova a parte superior, gire o suporte do filtro (29) e retire o filtro principal (20). Escove as lamelas com uma escova macia ou substitua-o se estiver danificado. Monte novamente na ordem inversa.

Como ativar a função de ligação/desligação automática (modelo PL)?

Coloque o seletor de modo (1) no símbolo Ligação/desligação automática. Conecte uma ferramenta elétrica portátil na tomada (2). O aspirador liga com a ferramenta e para 6 segundos após a sua paragem.

O que fazer se a potência de aspiração diminuir?

Verifique: recipiente cheio, bocal/mangueira obstruído, filtro sujo, saco de pó cheio. Esvazie o recipiente e limpe o filtro. Ative a limpeza semiautomática parando e reiniciando o aspirador várias vezes.

Posso usar o aspirador sem saco de pó?

Sim, para materiais secos, pode usar um saco de plástico ou um saco de pó (acessório). Fixe o saco sob a abertura de aspiração com os grampos (32). Para líquidos, remova qualquer saco.

Como transportar o aspirador?

Enrole o cabo em volta da pega (12), guarde os tubos nos suportes (14) e enrole a mangueira em volta da parte superior. Transporte pela pega ou puxe pela correia (4) em pisos planos. Bloqueie as rodas giratórias com o travão (5).

O aspirador para durante a aspiração de líquidos, o que fazer?

É normal: o flutuador aciona a paragem automática quando o recipiente está cheio. Esvazie o recipiente (7) e reutilize. Se a paragem não funcionar (líquidos condutores ou espuma), verifique o nível regularmente.

Como manter o pré-filtro?

Abra os fechos (9), remova o pré-filtro (22) pela sua pega (28). Agite-o sobre um contentor. Coloque-o novamente no lugar com a seta dirigida para a conexão de aspiração.

Onde encontrar peças de reposição?

Consulte o site www.bosch-pt.com para vistas explodidas e peças. Contacte o serviço pós-venda Bosch (em França: 0970821226) ou um revendedor autorizado.

MANUAL DE UTILIZADOR GAS 1225 Professional BOSCH

Manual de instruções original

Manual de instruções original

Manual de instruções original:

Instruções de segurança para aspiradores

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções podem causar choque elétrico, incêndio e/ou ferimentos

graves.

Guarde bem todas as advertências e instruções para futura referência.

• Este aspirador não se destina a ser utilizado por crianças e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com experiência e conhecimentos insuficientes. Caso contrário, há perigo de operação errada e ferimentos. Vigie as crianças. Desta forma, garante que nenhuma criança brinca com o aspirador. Respeite todas as normas de segurança para as substâncias a aspirar.
• Não aspire madeira de faia ou de carvalho, pó de pedra ou asbesto. Estas substâncias são consideradas cancerígenas.

AVISO

Use o aspirador apenas se tiver recebido informações suficientes

para o uso, para os materiais a aspirar e para a eliminação segura dos resíduos. Uma instrução cuidadosa reduz as operações erradas e lesões.

AVISO

O aspirador é apropriado para aspirar substâncias secas e,

Com o aspirador não devem ser aspirados líquidos inflamáveis ou explosivos, como por exemplo gasolina, óleo, álcool, solventes. Não aspire às quentes, ardentes ou explosivas. Não opere o aspirador em áreas com risco de explosão. Os gases, os vapores ou os líquidos podem inflamar ou explodir.

AVISO

Utilize a tomada para as finalidades determinadas nas

instruções de serviços.

AVISO

Desligue imediatamente o aspirador assim que sair espuma

ou água e esvazie o recipiente. Caso contrário, é possível que o aspirador seja danificado.

ATENÇÃO! O aspirador só deve ser armazenado em recintos fechados. ATENÇÃO! Limpe regularmente o flutuador e verifique se aparecem danos. Caso contrário, a função pode ser prejudicada. Se não for possível evitar o funcionamento do aspirador em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico. - Antes de qualquer utilização, verifique o aspirador, o cabo e a ficha. Não utilize o aspirador se detetar danos no mesmo. Não abra o aspirador, as reparações devem ser levadas a cabo apenas por pessoal técnico qualificado e devem ser usadas somente peças de substituição originais. Aspiradores, cabos e fichas danificados aumentam o risco de choque elétrico. - Não passe por cima do cabo, não o esmague. Não puxe pelo cabo para retirar a ficha da tomada nem para deslocar o aspirador. Cabos danificados aumentam o risco de um choque elétrico. Retire a ficha da tomada, antes de efetuar trabalhos de limpeza ou manutenção, ajustes no aparelho, troca de acessórios ou de armazenar o aspirador. Esta medida de prevenção evita um arranque inadvertido do aspirador. Assegurar uma boa ventilação no local de trabalho. Mande reparar o aspirador por pessoas especializadas com peças de substituição originais. Desta forma é assegurada a segurança do aspirador.

AVISO

O aspirador contém pó prejudicial para a saúde. Mande executar os

processos de esvaziamento e manutenção, incluindo a eliminação do recipiente coletor do pó, exclusivamente por técnicos especializados. É necessário um equipamento de proteção adequado. Não use o aspirador sem o sistema de filtro completo e no local adequado. Caso contrário, está a pôr em risco a sua saúde.

• Antes da colocação em funcionamento, controle o estado impecável da mangueira de aspiração. Deixe a mangueira de aspiração montada no aspirador para não sair inadvertidamente pó. Caso contrário, poderá inalar o pó.
• Não utilize o aspirador como assento. O aspirador pode ser danificado. Utilize o cabo de rede e a mangueira de aspiração com muito cuidado. É possível que outras pessoas sejam colocadas em perigo.
• Não limpe o aspirador com um jato de água direto. A infiltração de água na parte superior do aspirador aumenta o risco de choque elétrico.
• Não altere nem abra o acumulador. Há perigo de haver um curto-circuito. Em caso de danos e de utilização incorreta da bateria, pode escapar vapores. A bateria pode incendiar-se ou explodir. Areje o espaço e procure assistência médica no caso de aparecerem queixas. É possível que os vapores irritem as vias respiratórias. No caso de utilização incorreta ou bateria danificada, pode sair líquido inflamável da bateria. Evite o contacto. No caso de um contacto acidental, deverá enxugar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que sai da bateria pode levar a irritações da pele ou a queimaduras. Os objetos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas, podem danificar o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer.
• Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objetos metálicos que possam fazer um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo. Só assim é que a bateria é protegida contra sobrecarga perigosa. Só carregar baterias em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador, apropriado para um determinado tipo de baterias, for utilizado para carregar baterias de outros tipos.

Proteger a bateria contra calor, p. ex. contra uma radiação solar permanente, fogo, sujidade, água e humidade. Há risco de explosão ou de um curto-circuito.

Proteja o aspirador do calor, p. ex. mesmo de radiação solar permanente, fogo, água e humidade. Há risco de explosão.

Ligue o aspirador a uma rede elétrica ligada corretamente à terra. A tomada e o cabo de extensão têm de ter um condutor de proteção funcional.

Símbolos

Os seguintes símbolos podem ser importantes para a utilização do seu aspirador. Os símbolos e os seus significados devem ser memorizados. A correta

28 | Português

interpretação dos sinais ajuda-o a utilizar o aspirador melhor e com mais segurança.

Símbolos e seus significados

AVISO! Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções podem causar choque elétrico, incêndio e/ou ferimentos graves.

GAS 12-25 PL: aspirador da classe de poeiras L segundo IEC/EN 60335-2-69 para aspirar a seco pós prejudiciais para a saúde com valor limite de exposição >1mg / m³

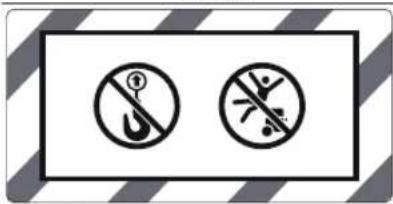

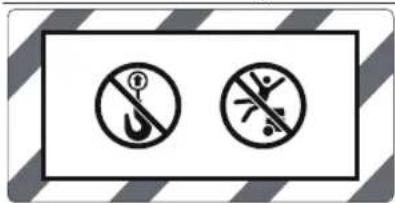

Não pendure o aspirador, p. ex. para efeitos de transporte, num gancho de grua. O aspirador não pode ser transportado por grua. Existe perigo de ferimentos e danos.

Não utilize o aspirador como assento, escada ou base. O aspirador pode tombar e ser danificado. Existe perigo de ferimentos.

GAS 12-25

Desligar

Aspirar

Aspirar o pó que se forma das ferramentas elétricas em funcionamento. O aspirador liga-se automaticamente e volta a desligar-se com retardo.

Desligar

Aspirar

Símbolos e seus significados

Indicação do cabo de ligação permitido da ferramenta elétrica ligada (especial do País)

Descrição do produto e do serviço

Respeite as figuras na parte dianteira do manual de instruções.

Utilização adequada

O aspirador destina-se a detectar, aspirar, transportar e separar pó seco não inflamável, líquidos não inflamáveis e uma mistura de água e ar. É adequado para as elevadas exigências na utilização profissional, p. ex. nas artes e ofícios, na indústria e nas oficinas, assim como para o uso doméstico.

GAS 12-25 PL:

O aspirador foi testado contra pó e corresponde à classe de pó L.

Os aspiradores da classe de po L segundo IEC/EN 60335-2-69 destinam-se apenas a aspirar poeiras não prejudiciais para a saúde com um valor limite de exposição >1mg / m³

Use o aspirador carregador apenas se souber avaliar e usar todas as funções sem limitações e se tiver recebido instruções suficientes sobre as mesmas.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação do aspirador na página de esquemas.

(1) Interruptor de ligar/desligar (GAS 12-25) (1) Seletor do modo de operação (GAS 12-25 PL) (2) Tomada para ferramenta elétrica (GAS 12-25 PL) (3) Conexão da mangueira (função de aspiração) (4) Tira de tração (5) Trava do rolete de guia (6) Rolete de guia (7) Depósito (8) Roda (9) Fecho para o lado superior do aspirador (10) Parte superior do aspirador (11) Suporte para mangueira de aspiração (12) Pega de transporte (13) Conexão da mangueira (função de sopro) (14) Suporte para tubos de aspiração (15) Mangueira de aspiração (16) Adaptador de aspiração (GAS 12-25 PL) (17) Bico dobrado (18) Bocal para juntas (19) Saco de plástico/saco de pó a) (20) Filtro principal

(21) Filtro para líquidos (22) Pré-filtro (23) Tira de borracha (24) Tira de escova (25) Bocal para chão (26) Tubo de aspiração (27) Botão de pressão

(28) Pega do pré-filtro (29) Suporte do filtro (30) Cesto de filtro (31) Orifício de aspiração (32) Grampo para a fixação do saco de plástico (33) Saída de ar complementar (34) Mangueira de sopro

a) Este acessório não faz parte do material a fornecer padrão.

Dados técnicos

Aspirador universal GAS 12-25 GAS 12-25 GAS 12-25 PL
Número de produits	3601 J7C 0.. 3601 J7C 0C. 3601 J7C 1..
Potência nominal absorvida W 1250 1000 1250
Frequência Hz 50-60 50-60 50-60
Capacidade do depessoo (bruto) I 25 25 25
Volume liquido (liquido) I 15 15 15
Capacidade do saco de pôI 20 20 20
Vázuo max. A)
- Aspirador kPa 19 17 19
- Turbina kPa 20 19 20
Fluxo max. A)
- Aspirador	I/s 36 33 36
- Turbina	I/s 65 60 65
Sistema start/stop automatístico	-	-	●
Peso conforme EPTA-Procedure 01:2014	kg	8,6	8,6
Classe de proteção		□ / II	□ / II
Tipo de proteção		IPX4	IPX4

A) medido com uma mangueira de aspiração de 35 mm e 3 m de comprimento

Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, os dados podem variar.

Os valores podem variar em função do produto e estar sujeitos a condições de aplicação e do meio ambiente. Para mais informações consulte www.bosch-professional.com/wac.

Sistema start/stop automatístico
3601 J7C ...	Tensão nominal	Potência Tmaxima	Potência minima
1L0	240 V	1700 W	100 W
1K0/100/1E0/1H0	220-230 V	2050 W	100 W
1F0/180/1N0	220 V	950 W	100 W

Indicação do cabo de ligação permitido da ferramenta elétrica ligada.

No caso de outros modelos específicos do país, estes valores podem ser divergentes. Respeite as indicações na tomada do aspirador.

Informação sobre ruídos/vibrações

Os valores de emissão de ruído foram determinados de acordo com EN 60335-2-69.

O nível de pressão sonora avaliado como A do aspirador é normalmente 76 dB(A). Incerteza K = 3 dB. O nível sonoro

durante os trabalhos pode ultrapassar os valores indicados. Utilizar proteção auditiva!

Valores totais de vibração a (somados vetores das três direções) e incerteza K determinada segundo

EN 60335-2-69:

a_t < 2.5 m/s², K = 1.5 m/s²

Montagem

Retire a ficha da tomada, antes de efetuar trabalhos de limpeza ou manutenção, ajustes no aparelho, troca de acessórios ou de armazenar o aspirador. Esta medida de prevenção evita um arranque inadvertido do aspirador. Retire o acumulador antes de efetuar trabalhos de limpeza ou manutenção, ajustes no aparelho, troca de acessórios ou de armazenar o aspirador. Esta medida de prevenção evita um arranque inadvertido do aspirador.

Montar acessórios de aspiração (ver figura A)

A mangueira de aspiração (15) está equipada com um sistema de clique, com o qual podem ser conectados acessórios de aspiração (adaptador de aspiração (16), bico dobrado (17)).

Montar bocais e tubos

• Insira o bico dobrado (17) na mangueira de aspiração (15) até os dois botões de pressão (27) da mangueira de aspiração engatarem de forma audível.
• A seguir, insira bem o acessório de aspiração desejado (bocal para chão, bocal para juntas, tubo de aspiração, etc.) no bico dobrado (17).
• Para desmontar, prima os botões de pressão (27) para dentro e separe os componentes.

Montar adaptador de aspiração (GAS 12-25 PL)

• Insira o adaptador de aspiração (16) na mangueira de aspiração (15) até os dois botões de pressão (27) da mangueira de aspiração engatarem de forma audível.
• Para desmontar, prima os botões de pressão (27) para dentro e separe os componentes.

Montar a mangueira de aspiração

Função de aspiração (ver figura B1)

• Coloque a mangueira de aspiração (15) sobre o respetivo suporte (3) e rode-a até ao batente no sentido de rotação.

Nota: Ao aspirar, forma-se carga eletrostática, através da fricção do pó na mangueira e nos acessórios de aspiração, que é percetível ao utilizar na forma de descarga estática (dependente das influências ambientais e da sensibilidade do corpo).

Por forma, a Bosch recomenda uma mangueira de aspiração antiestática (acessórios) para aspirar pó fino e materiais secos.

Função de sopro (ver figura B2)

• O aspirador dispõe de uma função de aspiração. Não sopra o ar de descarga para uma divisão vazia. Use a função de SOPRO apenas com uma mangueira limpa.

Pós podem ser nocivos à saúde.

Para a função de SOPRO, coloque apenas a mangueira de SOPRO aqui representada (34) (acessório) com a conexão

adequada. A mangueira de aspiração fornecida não pode ser utilizada para isso.

- Ligue o aspirador durante pelo menos 5 s (GAS 12-25: interruptor de ligar/desligar (1) em «On»; GAS 12-25 PL: seletor do modo de operação (1) no símbolo «Aspirar»), para limpar a mangueira de aspiração (15) do pó depositado. - Rode a mangueira de aspiração (15) até ao batente no sentido de rotação e retire-a do suporte da mangueira (3). - Coloque a mangueira de sopro (34) na conexão da mangueira (13) e rode-a até ao batente no sentido de rotação.

Retirar/colocar pré-filtro

O pré-filtro (22) retém a sujidade maior e aumenta assim a vida útil do filtro principal. Tem de retirar o pré-filtro do recipiente se quiser limpar o filtro principal.

Agarre o pré-filtro (22) pela pega (28) para uma fácil remoção.

Retirar pré-filtro (ver figura D1)

• Abra os fechos (9) e retire a parte superior do aspirador (10) (ver figura C). Retire o pré-filtro (22) pela pega (28) do recipiente (7).

Colocar pré-filtro (ver figura D2)

• Coloque o pré-filtro (22) com a seta na direção do suporte da mangueira (3) no recipiente (7).
• Coloque a parte superior do filtro (10) e feche os fechos (9).

Retirar/colocar o filtro principal

Retirar filtro principal (ver figura E1)

• Abra os fechos (9) e retire a parte superior do aspirador (10) (ver figura C).
• Rode o suporte do filtro (29) até ao batente no sentido de rotação e retire o suporte do filtro com o filtro principal (20) da parte superior do aspirador (10).

Colocar filtro principal (ver figura E2)

• Aplique o suporte do filtro (29) junto com o filtro principal (20) sobre o cesto de filtro (30) e rode o suporte do filtro (29) até ao batente no sentido de rotação. Coloque a parte superior do filtro (10) e feche os fechos (9).

Nota: Certifique-se de que o aspirador está sempre correctamente montado. Isto aplica-se especialmente quando aspira pó nocivo.

Retirar/colocar filtro para líquidos

Para aspirações mais leves de misturas de líquidos e sólidos, o aspirador contém um FILTRO para líquidos (21), que separa os líquidos dos sólidos.

Retirar o filtro para líquidos (ver figura F1)

• Abra os fechos (9) e retire a parte superior do aspirador (10) (ver figura C).
• Rode o suporte do FILTRO (29) até ao batente no sentido de rotação. Retire o suporte do filtro com o filtro principal (20) da parte superior do aspirador (10).
• Retire o filtro de líquidos (21) do cesto de filtro (30).

Colocar o filtro para líquidos (ver figura F2)

- Coloque o filtro para líquidos (21) por completo sobre o cesto de filtro (30). - Coloque a parte superior do aspirador (10) e feche os fechos (9).

Colocar/retirar o saco de plástico/do pó (aspirar a seco)

Para aspirar a seco pode colocar um saco de plástico (19) ou um saco do pó (acessórios) no recipiente (7). Dessa forma é facilitada a aspiração de sujidade maior.

Colocar o saco de plástico (ver figura G1-G3)

• Abra os fechos (9) e retire a parte superior do aspirador (10) (ver figura C). Retire o pré-filtro (22) pela pega (28) do recipiente (7).
• Coloque o saco de plástico (19) com a abertura de enchimento para cima no recipiente (7). Fixe o saco de plástico por baixo da abertura de aspiração (31) com a ajuda dos grampos (32). - Certifique-se de que o saco de pó (19) fica totalmente encostado às paredes interiores do recipiente (7). Dobre o restante saco de plástico (19) sobre o rebordo do recipiente (7). - Coloque o pré-filtro (22) com a seta na direção do suporte da mangueira (3) no recipiente (7). - Coloque a parte superior do aspirador (10) e feche os fechos (9).

Retirar e fechar o saco de plástico

• Abra os fechos (9) e retire a parte superior do aspirador (10) (ver figura C). Retire o pré-filtro (22) pela pega (28) do recipiente (7). Dobre o rebordo do saco de plástico cheio (19) para fora dos grampos (32). Retire o saco de plástico (19) com cuidado, sem o danificar, do recipiente (7).
• Certifique-se de que o saco de plástico não roça na saída de aspiração (31) ou em outros objetos afiados.

Substituir/colocar saco do pó (acessórios)

• Abra os fechos (9) e retire a parte superior do aspirador (10) (ver figura C). Retire o pré-filtro (22) pela pega (28) do recipiente (7). Puxe o saco do pó (19) do flange de conexão para trás e retire-o. Feche a abertura do saco do pó basculando a tampa. Retire o saco do pó fechado do recipiente (7).
• Coloque o novo saco do pó sobre o flange de conexão do aspirador. Certifique-se de que o saco do pó está encostado em todo o comprimento da parede interior do recipiente (7).
• Coloque o pré-filtro (22) com a seta na direção do suporte da mangueira (3) no recipiente (7).
• Coloque a parte superior do filtro (10) e feche os fechos (9).

Colocar tira de borracha (aspirar líquidos) (ver figura H)

• Levante as tiras de escova (24) com uma ferramenta adequada do bocal para chão (25). Coloque as tiras de borracha (23) no bocal para chão (25).

Nota: O lado texturado das tiras de borracha tem de apontar para fora.

GAS 12-25 PL:

Nota: Os requisitos em termos de grau de permeabilidade (classe de poeiras L) foi apenas comprovado para aspirar a seco.

Funcionamento

Retire a ficha da tomada antes de efetuar trabalhos de limpeza ou manutenção, ajustes no aparelho, troca de acessórios ou de armazenar o aspirador. Esta medida de prevenção evita um arranque inadvertido do aspirador. Retire o acumulador antes de efetuar trabalhos de limpeza ou manutenção, ajustes no aparelho, troca de acessórios ou de armazenar o aspirador. Esta medida de prevenção evita um arranque inadvertido do aspirador.

Ao operar o aspirador, certifique-se de que os rolos de fixação existentes no aspirador estão bloqueados para evitar que o aspirador role inadvertidamente. Antes da operação, teste o funcionamento dos rolos com a respetiva base.

Colocação em funcionamento

Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com a que consta na chapa de identificação do aspirador. Informe-se a respeito das regras/leis vigentes no seu país, para o manuseio de pós nocivos à saúde.

O aspirador não deve ser utilizado em recintos com perigo de explosão.

Para garantir um poder de aspiração ideal, tem de desenrolar por completo a mangueira de aspiração (15) da parte superior do suporte (10).

GAS 12-25 PL:

O aspirador pode ser usado para aspirar os seguintes materiais: - pós não prejudiciais para a saúde com um valor limite de exposição >1mg / m³

32 | Português

Aspirar a seco

Nota: Certifique-se de que ao aspirar a seco tanto o pré-filtro (22) como o filtro principal (20) estão colocados no aspirador.

Aspirar pó depositado (GAS 12-25)

• Para ligar o aspirador, coloque o interruptor de ligar/desligar (1) no símbolo "On".

• Para desligar o aspirador, coloque o interruptor de ligar/desligar (1) no sentido "Off".

Aspirar pó depositado (GAS 12-25 PL)

• Para ligar o aspirador, coloque o seletor do modo de operação (1) no sentido "Aspirar".

• Para desligar o aspirador, coloque o seletor do modo de operação (1) no símbolo "Desligar".

Aspiração do pó que se forma de ferramentas elétricas em funcionamento (GAS 12-25 PL) (ver figura I)

Deve haver uma taxa de permuta de ar suficiente no recinto, quando o ar de descarga retorna ao recinto. Observe as respetivas diretivas nacionais.

No aspirador está integrada uma tomada de segurança (2). Pode ligar nela a ferramenta elétrica externa. Respeite a potência de ligação máxima permitida da ferramenta elétrica ligada.

- GAS 12-25 PL: monte o adaptador de aspiração (16). - Insira o adaptador de aspiração (16) no bocal de aspiração da ferramenta elétrica.

Nota: Ao trabalhar com ferramentas elétricas, cuja alimentação de ar na mangueira de aspiração será reduzida (p. ex. serras verticais, lixadeira etc.), tem de ser aberta a abertura de ar complementar (33) do adaptador de aspiração (16). Só assim é que a limpeza semiautomática do filtro trabalha sem problemas.

Para tal, rode o anel sobre a saída de ar complementar (33), até obter a abertura máxima.

• Para a colocação em funcionamento do sistema start/stop automático do aspirador, coloque o seletor do modo de operação (1) no símbolo "Sistema start/stop automático".

• Para a colocação em funcionamento do aspirador, ligue a ferramenta elétrica à tomada (2). Quando está ligado o aspirador, o aspirador inicia-se automaticamente.
• Desligue a ferramenta elétrica para desligar a aspiração.

A função de inércia do sistema start/stop automático funciona durante 6 segundos para aspirar o pó residual da mangueira de aspiração.

• Para desligar o aspirador, coloque o seletor do modo de operação (1) no sentido "Desligar".

Aspirar em molhado

Com o aspirador não devem ser aspirados líquidos inflamáveis ou explosivos, como por exemplo gasolina, óleo, álcool, solventes. Não aspire poeiras quentes, ardentes ou explosivas. Não opere o aspirador em áreas com risco de explosão. Os poeiras, os vapores ou os líquidos podem inflamar ou explodir. - O aspirador não pode ser operado como bomba de água. O aspirador destina-se a aspirar ar e misturas de água.

Nota: Certifique-se de que ao aspirar líquidos o filtro principal (20) foi removido do aspirador.

• Abra os fechos (9) e retire a parte superior do aspirador (10) (ver figura C).
• Se necessário, usar o saco de plástico (19) ou o saco do pó.
• Rode o suporte do filtro (29) até ao batente no sentido de rotação e retire o suporte do filtro com o filtro principal (20) da parte superior do aspirador (10).
• Coloque o filtro para líquidos (21) por completo sobre o cesto do filtro (30). Assegure que o filtro para líquidos (21) se inclua totalmente sobre o cesto do filtro (30).
• Coloque a parte superior do aspirador (10) e feche os fechos (9).
• Coloque a tira de borracha (23) no local para chão (25).

Aspirar líquidos

Ligue o aspirador (GAS 12-25: interruptor de ligar/desligar (1) em "On"; GAS 12-25 PL: seletor do modo de operação (1) no símbolo "Aspirar"). O aspirador está equipado com um flutuador. Se for atingida a altura de enchimento máxima, a aspiração para. - Coloque o seletor do modo de operação (1) no símbolo "Off" (GAS 12-25) ou o seletor do modo de operação (1) no símbolo "Desligar" (GAS 12-25 PL). - Esvazie o recipiente (7).

Para evitar a formação de odor antes de aspirar líquidos: limpar o filtro para líquidos

O mais tardar, quando o poder de aspiração já não for suficiente, tem de ser ativada a limpeza do filtro.

O intervalo para a limpeza do filtro depende do tipo e da quantidade de pó. Se for utilizado regularmente, a máxima potência de transporte é mantida por mais tempo.

• Desligue o aspirador durante 6-10 segundos e volte a ligá-lo. Repita isto várias vezes seguidas. O pré-filtro (22) é limpo por impulsos de ar ao desligar.
• Para trabalhar antes da limpeza do filtro, voltar a ligar o aspirador.

Manutenção e assistência técnica

Manutenção e limpeza

Retire a ficha da tomada antes de efetuar trabalhos de limpeza ou manutenção, ajustes no aparelho, troca de acessórios ou de armazenar o aspirador. Esta medida de prevenção evita um arranque inadvertido do aspirador. Retire o acumulador antes de efetuar trabalhos de limpeza ou manutenção, ajustes no aparelho, troca de acessórios ou de armazenar o aspirador. Esta medida de prevenção evita um arranque inadvertido do aspirador. - Manter o aspirador e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança.

Se a bateria já não estiver operacional, contacte um serviço pós-venda autorizado para ferramentas elétricas Bosch. Use uma máscara de proteção durante a manutenção e limpeza do aspirador.

De tempos a tempos, limpe a carcaça do aspirador com um pano húmido. - Não limpe o aspirador com ar comprimido. O FILTER ou outros componentes podem ser danificados.

No mínimo uma vez por ano deve ser realizado um controle técnico pelo fabricante ou por uma pessoa devidamente instruída (p.ex. verificar se há danos no filtro, controlar a estanqueidade do aspirador e o bom funcionamento dos dispositivos de controlo).

Limpeza e manutenção antes da respiração de substâncias prejudiciais à saúde

• Considere todas as peças que possam ter entrado em contacto com substâncias prejudiciais à saúde como contaminadas.
• Aspire, limpe ou vede minuciosamente o exterior do aspirador antes de o retirar da área com substâncias prejudiciais à saúde.
• Limpe, desmonte e faça a manutenção do aspirador apenas se não representar perigo para si e para outras pessoas. Use equipamento de proteção individual durante a manutenção e limpeza. Efetue os trabalhos num espaço bem ventilado.
• Limpe primeiro o exterior do aspirador antes de o desmontar.
• Elimine todas as peças do aspirador que não possam ser limpas satisfatoriamente em sacos impermeáveis. No processo, observe os regulamentos aplicáveis para a eliminação desses resíduos. - Limpe a área de manutenção antes da conclusão dos trabalhos.

Limpar o recipiente

Lave o recipiente (7) de tempos a tempos com um detergente convencional não abrasivo e deixe-o secar.

Limpar o filtro

Esvaziar regularmente o reservatório de pó e limpar os filtros garantem um excelente poder de aspiração. Se em seguida a potência de aspiração não for alcançada, o aspirador deve ser levado ao serviço pós-venda.

Limpar pré-filtro

• Abra os fechos (9) e retire a parte superior do aspirador (10) (ver figura C). Retire o pré-filtro (22) pela pega (28) do recipiente (7). Agite o pré-filtro (22) sobre um caixote de lixo apropriado.
• Coloque o pré-filtro (22) com a seta na direção do suporte da mangueira (3) no recipiente (7).
• Coloque a parte superior do filtro (10) e feche os fechos (9).

Limpar o filtro principal

• Abra os fechos (9) e retire a parte superior do aspirador (10) (ver figura C).
• Rode o suporte do filtro (29) até ao batente no sentido de rotação e retire o suporte do filtro com o filtro principal (20) da parte superior do aspirador (10).
• Escove as lamelas do filtro principal (20) com uma escova macia. Ou substitua um filtro principal (20) danificado.
• Aplique o suporte do filtro (29) junto com o filtro principal (20) sobre o cesto de filtro (30) e rode o suporte do filtro (29) até ao batente no sentido de rotação. Coloque a parte superior do filtro (10) e feche os fechos (9).

Limpar o filtro para líquidos

Para evitar a formação de odores antes de aspirar líquidos: - Abra os fechos (9) e retire a parte superior do aspirador (10) (ver figura C). - Deixe secar bem a parte superior do aspirador (10). - Retire o filtro de líquidos (21) do cesto de filtro (30). - Lave o filtro para líquidos (21) sob água corrente e deixe-o secar bem. - Coloque o filtro para líquidos (21) por completo sobre o cesto de filtro (30). - Coloque a parte superior do filtro (10) e feche os fechos (9).

Retirar/substituir filtro (ver figuras E1-E2)

Substitua de imediato filtros de pregas danificados.

• Rode o suporte do filtro (29) até ao batente no sentido de rotação e retire o suporte do filtro com o filtro principal (20) da parte superior do aspirador (10).
• Retire o filtro principal (20) sujo/danificado do suporte do filtro (29).

34 | Português

• Escove as lamelas do filtro principal (20) com uma escova macia. ou Substitua um filtro principal (20) danificado.
• Coloque o suporte do filtro (29) no filtro principal limpo/novo (20).
• Aplique o suporte do filtro (29) junto com o filtro principal (20) sobre o cesto de filtro (30) e rode o suporte do filtro (29) até ao batente no sentido de rotação. Coloque a parte superior do aspirador (10) e feche os fechos (9).
• Abra os fechos (9) e retire a parte superior do aspirador (10).

Eliminação de falhas

Se ocorrer uma falha (p. ex. quebra do filtro), o aspirador tem de ser desligado de imediato. A falha

Arrecadação e transporte (ver figura J1-J2)

• Enrole o cabo de corrente elétrica em volta do punho (12).
• Insira os tubos de aspiração (26) nos suportes (14).
• Coloque a mangueira de aspiração (15) à volta da parte superior do aspirador no suporte (11).
• Transporte o aspirador pela pega de transporte (12) ou puxe o aspirador em solos planos, com a ajuda da tira de tração (4), atrás de si.
• Deposite o aspirador num recinto seco e proteja-o contra utilização não autorizada.
• Para fazer os roletes de guia pressione (6) o travao dos roletes de guia (5) para baixo.

tem de ser eliminada antes da nova colocação em funcionamento.

Problema Solução

A turbina de aspiração não arranca. - Verifique o cabo de correnteétrica, a ficha de rede, a proteção e a tomada.
	GAS 12-25 PL:
	O seletor do modo de operação (1) encontra-se em "Sistema start/stop automatístico".
	- Colocar o seletor do modo de operação (1) no símbolo "Aspirar" ou ligar a ferramentaétrica ligada à tomada (2).
A turbina de aspiração não arranca已久 de se esvaziar o recipiente.	- Desligar o aspirador e esperar 5 dias, e depôs voltar a ligar.
O poder de aspiração infraquece.	- Esvaziar o recipiente (7).
	- Eliminar os entupimentos do bocal de aspiração, do tubo de aspiração (26), da mangueira de aspiração (15) ou do FILTER principal (20).
	- Substitir o saco de plácico (19) ou o saco do pó.
	- Engatar corretoamente ou suporte do FILTER (29).
	- Colocar corretoamente a parte superior (10) e fechar os fechs (9).
	- Substitir o pré-filtro (22), FILTER principal (20) ou FILTER para líquidos (21).
Saía de pó ao aspirar	- Verificar a montagem corrente do FILTER principal (20).
	- Substitir o filtró principal (20).
O dispositalo de desigamento automatístico (aspirar liquidos) não arranca.	O dispositalo de desigamento automatístico não funciona com liquidos não condutores eletricamente ou na formação de espuma.
	- Verificar regularamente ou nível de enchimento.
A limpeza semiautomática do filtró não funciona.	- Esvaziar o recipiente (7).

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes estão bem em: www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.

Brasil

Robert Bosch Ltda. - Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Encontrará os endereços da assistência técnica em:

Aspirador, acessórios e embalagens devem ser reciclados de forma ambientalmente correta.

Não deite o aspirador para o lixo doméstico!

Apenas para países da UE:

De acordo com a diretiva europeia 2012/19/UE para aparelhos elétricos e eletrônicos velhos, e com as respetivas realizações nas leis nacionais, os aspiradores que não servem mais para a utilização devem ser enviados separadamente a uma reciclagem ecológica.

No caso de uma eliminação incorreta, os aparelhos elétricos e eletrônicos antigos podem ter efeitos nocivos no ambiente e na saúde humana devido à possível presença de substâncias perigosas.

Indicações de segurança para aspiradores

Ler todas as indicações de segurança e instruções. O desrespeito das advertências e das instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves

lesões.

Guarde todas as indicações de segurança e as instruções para futuras consultas.

• Este aspirador não se destina a ser utilizado por crianças e pessoas com capacidades físicas, sensoriais ou mentais limitadas ou com experiência e conhecimentos insuficientes. Caso contrário, existe o perigo de utilização errada e ferimentos.

Vigie as crianças, para se assegurar que elas não brincam com o aspirador.

Respeite todos os regulamentos de segurança para as substâncias a aspirar.

• Não aspire madeira de faia ou de carvalho, pó de pedra ou amianto. Essas substâncias são cancerígenas.

AVISO

Use o aspirador apenas se você recebeu informações suficientes

para o uso, para os materiais a aspirar e para a eliminação segura dos resíduos. Uma instrução cuidadosa reduz as operações erradas e lesões.

AVISO

O aspirador é apropriado para aspirar substâncias secas e,

através de meios apropriados, também para aspirar líquidos. A penetração de líquidos aumenta o risco de um choque elétrico.

Com o aspirador não devem ser aspirados líquidos inflamáveis ou explosivos, como por exemplo gasolina, óleo, álcool, solventes. Não aspire às quentes ou inflamáveis ou explosivos. Não opere o aspirador em áreas com risco de explosão. Os gases, vapores e líquidos podem inflamar e explodir.

AVISO

Utilize a tomada para as finalidades determinadas nas

instruções de serviços.

AVISO

Desligue imediatamente o aspirador assim que sair espuma

ou água e esvazie o recipiente. Caso contrário, é possível que o aspirador seja danificado.

ATENÇÃO! O aspirador só deve ser armazenado em recintos fechados. ATENÇÃO! Limpe regularmente o flutuador e verifique se apresenta danos. Caso contrário, a função pode ser prejudicada. Se não for possível evitar que o aspirador seja operado em áreas úmidas, deve-se utilizar um dispositivo de corrente diferencial (DR). A utilização de um dispositivo de corrente diferencial (DR) reduz o risco de um choque elétrico. - Antes de cada utilização é necessário controlar o aspirador, o cabo e o plugue. Não utilize o aspirador se forem verificados danos. Não abra pessoalmente o aspirador. Somente permita que seja reparado por pessoal qualificado e que sejam realizadas apenas peças sobressalentes originais. Aspiradores, cabos e plugues danificados aumentam o risco de um choque elétrico. - Não atropelar nem esmagar o cabo. Não puxe o cabo para retirar o plugue da tomada nem para deslocar o aspirador. Cabos danificados aumentam o risco de um choque elétrico. Puxe o plugue da tomada antes da limpeza ou de realizar ajustes no aparelho, de substituir acessórios ou de guardar o aspirador. Esta medida de segurança evita a partida involuntária do aspirador. Providencie uma boa ventilação no local de trabalho. Mande reparar o aspirador por pessoas qualificadas com peças de substituição originais. Desta forma fica garantido que as características de segurança do aspirador não são alteradas.

AVISO

O aspirador contém poeiras prejudiciais à saúde. Mande

executar os processos de esvaziamento e manutenção, incluindo a eliminação do recipiente coletor do pó exclusivamente por técnicos especializados. É necessário um equipamento de proteção adequado. Não opere o aspirador sem o sistema de filtragem completo e bem colocado. Caso contrário, estará prejudicando sua saúde.

• Antes da colocação em funcionamento, controle o estado impecável da mangueira de aspiração. Deixe a mangueira de aspiração montada no aspirador para não sair inadvertidamente pó. Caso contrário, pode inspirar pó.
• Não utilize o aspirador como assento. O aspirador pode ser danificado. Utilize o cabo de rede e a mangueira de aspiração com muito cuidado. É possível que outras pessoas sejam colocadas em perigo.
• Não limpe o aspirador com um jato de água direto. A infiltração de água na parte superior do aspirador aumenta o risco de um choque elétrico.
• Não altere nem abra o acumulador. Existe perigo de curto-circuito.

Em caso de danos e de utilização incorreta da bateria, podem escapar vapores. A bateria pode incendiar-se ou explodir. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. Os vapores podem irritar as vias respiratórias. Em caso de utilização errada ou bateria danificada, pode sair líquido inflamável da bateria. Evite o contato com o líquido. Em caso de contato inadvertido com o líquido, lave com água. Se o líquido entrar em contato com os olhos, procure imediatamente ajuda médica. O líquido que sai da bateria pode causar irritações na pele ou queimaduras. A bateria pode ser danificada com objetos pontiagudos como, p. ex., prego ou chave de parafusos, ou devido à influência de força externa. Pode ocorrer um curto-circuito interno e a bateria poderá arder, deitar fumo, explodir ou sobreaquecer. Mantenha a bateria longe de clipes de escritório, moedas, chaves, pregos, parafusos ou outros pequenos objetos de metal que possam pontear os contatos. Um curto-circuito dos contatos da bateria pode causar queimaduras ou incêndio. Só assim é que a bateria fica protegida contra sobrecarga perigosa. Só carregar as baterias em carregadores recomendados pelo fabricante. Existe perigo de incêndio se um carregador destinado a um tipo de bateria for usado para outro tipo de bateria.

Proteja a bateria do calor, p. ex., radiação solar permanente, fogo, sujeira, água e umidade. Há risco de explosão ou de curto-circuito.

Proteja o aspirador do calor, p. ex., radiação solar permanente, fogo, água e umidade. Existe perigo de explosão.

Ligue o aspirador a uma rede de corrente elétrica corretamente ligada à terra. A tomada e o cabo de extensão devem ter um condutor de proteção que funcione.

Símbolos

Os seguintes símbolos podem ser importantes para a utilização do seu aspirador. Memorize os símbolos e o respetivo significado. A interpretação correta dos símbolos ajuda você a usar melhor e de forma mais segura o aspirador.

Símbolos e seus respetivos significados

AVISO! Ler todas as indicações de segurança e instruções. O desrespeito das indicações de segurança e das instruções apresentadas abaixo podem causar choque elétrico, incêndio e/ou graves lesões.

GAS 12-25 PL: aspirador da classe de poeiras L segundo IEC/EN 60335-2-69

Símbolos e seus respetivos significados

para aspirar a seco pós prejudiciais para a saúde com valor limite de exposição >1mg / m³

Não pendurar o aspirador a um gancho ao transportar. O aspirador não pode ser transportado com gancho. Há perigo de lesões e de danos.

Não utilize o aspirador como assento nem suba nele. O aspirador pode tombar e ser danificado. Há risco de lesões.

GAS 12-25

Desligar

Aspirar

Aspiração de pós depositados

GAS 12-25 PL

Sistema automático Partida/Parada

Aspirar o pó que se forma das ferramentas elétricas em funcionamento. O aspirador se liga automaticamente e se desliga de novo com atraso.

Desligar

Aspirar

Aspiração de pós depositados

Indicação da potência de conexão admissível da ferramenta elétrica conectada na tomada (especial do País)

Descrição e especificações do produto

Respeitar as ilustrações na parte dianteira do manual de instruções.

Utilização adequada

O aparelho destina-se a detectar, aspirar, transportar e separar pó seco não inflamável, líquidos não inflamáveis e misturas de água e ar. É adequado para as elevadas exigências do uso profissional (arte e ofícios, na indústria e nas oficinas), bem como para o uso doméstico.

GAS 12-25 PL:

O aspirador foi testado contra pó e corresponde à classe de pó L.

Os aspiradores da classe de pó L segundo IEC/EN 60335-2-69 destinam-se apenas a aspirar pós não prejudiciais para a saúde com um valor limite de exposição >1mg / m³

Use o aspirador apenas se souber avaliar e usar todas as funções sem limitações e se tiver recebido instruções suficientes sobre as mesmas.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação do aspirador nas páginas de esquemas.

(1) Interruptor de ligar/desligar (GAS 12-25) (1) Seletor do modo de operação (GAS 12-25 PL) (2) Tomada para a ferramenta elétrica (GAS 12-25 PL) (3) Conexão da mangueira (função de aspiração) (4) Tira de tração (5) Travas do sistema de rodízio (6) Sistema de rodízio (7) Depósito (8) Roda (9) Fecho para o lado superior do aspirador (10) Parte superior do aspirador (11) Suporte para mangueira de aspiração (12) Punho de transporte (13) Conexão da mangueira (função de sopro) (14) Suporte para tubos de aspiração (15) Mangueira de aspiração (16) Adaptador de aspiração (GAS 12-25 PL) (17) Bocal curvo (18) Bocal para juntas (19) Saco de plástico/saco de pó a) (20) Filtro principal (21) Filtro para líquidos (22) Pré-filtro (23) Tira de borracha (24) Tira de escova (25) Bocal para chão (26) Tubo de aspiração (27) Botão de pressão (28) Pega do pré-filtro (29) Suporte do filtro

(30) Cesto de filtro (31) Abertura de aspiração (32) Grampo para a fixação do saco de plástico

(33) Abertura de reentrada do ar (34) Mangueira de sopro a) Este acessório não faz parte do volume de entrega padrão.

Dados técnicos

Aspira a úmido/a seco GAS 12-25 GAS 12-25 GAS 12-25 PL
Número de produits	3601 J7C 0.. 3601 J7C 0C. 3601 J7C 1..
Potência nominal observada W 1250 1000 1250
Frequência Hz 50-60 50-60 50-60
Capacidade brute do depessoito I 25 25 25
Volume líquido | 15 15 15
Volume do saco de pôI 20 20 20
Vázuo max. A)
- Aspirador kPa 19 17 19
- Turbina kPa 20 19 20
Fluxo max. A)
- Aspirador	I/s 36 33 36
- Turbina	I/s 65 60 65
Sistema automatico Partida/Parada		-	-
Peso conforme EPTA-Procedure 01:2014	kg	8,6	8,6
Classe de proteção		□ / II	□ / II
Tipo de proteção		IPX4	IPX4

A) medido com uma mangueira de aspiração de 35 mm e 3 m de comprimento. Os dados são válidos para uma tensão nominal [U] de 230 V. No caso de tensões divergentes e em versões específicas do país, estes dados podem variar. Os valores podem variar em função do produto e estar sujeitos a condições de aplicação e do meio ambiente. Mais informações em www.bosch-professional.com/wac.

Sistema automatico Partida/Parada
3 601 J7C ...	Tensão nominal	Potência Tmaxima	Potência minima
1L0	240 V	1700 W	100 W
1K0/100/1E0/1H0	220-230 V	2050 W	100 W
1F0/180/1N0	220 V	950 W	100 W

Indicação da potência admissível da ferramenta elétrica conectada na tomada.

No caso de outros modelos específicos do país, estes valores podem ser divergentes. Observe as indicações na tomada do aspirador.

Informação sobre ruídos/vibrações

Os valores de emissão de ruído foram determinados de acordo com EN 60335-2-69.

Tipicamente o nível de pressão sonora ponderado em "A" da ferramenta elétrica é 76 dB(A). Incerteza K = 3 dB. O nível de ruído durante o trabalho pode ultrapassar os valores indicados. Utilizar proteção auditiva!

Valores totais de vibração a_n (somados vetores de três direções) e incerteza K determinada segundo EN 60335-2-69: a_n < 2,5m / s²,K = 1,5m / s²

Montagem

Puxe o plugue da tomada ou realize ajustes no aparelho, substitua acessórios ou guarde o aspirador. Esta medida de segurança evita a partida involuntária do aspirador. Retire a bateria antes de efetuar uma manutenção ou limpeza do aspirador, realizar ajustes no aparelho, trocar de acessório ou guardar o aspirador. Esta medida de segurança evita a partida involuntária do aspirador.

Montar acessórios de aspiração (ver figura A)

A mangueira de aspiração (15) está equipada com um sistema de clique, com o qual podem ser conectados acessórios de aspiração (adaptador de aspiração (16), bocal curvo (17)).

Montar bocais e tubos

• Inserir o bocal curvo (17) na mangueira de aspiração (15), até os dois botões de pressão (27) da mangueira de aspiração engatarem perceptivelmente.
• Em seguida, deve-se encaixar o acessório de aspiração desejado (bocal para chão, bocal para juntas, tubo de aspiração etc.) firmemente no bocal curvo (17).
• Para desmontar, é necessário pressionar os botões de pressão (27) para dentro e separar os componentes.

Montar adaptador de aspiração (GAS 12-25 PL)

• Inserir o adaptador de aspiração (16) na mangueira de aspiração (15), até os dois botões de pressão (27) da mangueira de aspiração engatarem perceptivelmente.
• Para desmontar, é necessário pressionar os botões de pressão (27) para dentro e separar os componentes.

Montar a mangueira de aspiração

Função de aspiração (ver figura B1)

• Insira a mangueira de aspiração (15) na respectiva conexão (3) e rode-a para a direita até ao batente.

Nota: Ao aspirar, ocorre, devido ao atrito na mangueira de aspiração e nos acessórios de aspiração, uma energia eletrostática, que o utilizador pode sentir em forma de descarga estática (dependendo das influências ambientais e das condições físicas).

Em geral, a Bosch recomenda uma mangueira de aspiração eletrostática (acessório) para aspirar pós finos e materiais secos.

Função de sopro (ver figura B2)

O aspirador possui a função de SOPRO. Não soprar o ar evacuado no ar. A função de SOPRO só deve ser realizada com uma mangueira limpa. Pós podem ser nocivos à saúde.

Para a função de sopro, coloque apenas a mangueira de sopro representada (34) (acessório) com a conexão adequada. A mangueira de aspiração fornecida não pode ser utilizada para soprar.

Ligue o aspirador durante pelo menos 5 s (GAS 12-25: interruptor de ligar/desligar (1) em "On"; GAS 12-25 PL: seletor do modo de operação (1) no símbolo Aspirar), para limpar o pó depositado da mangueira de aspiração (15). - Rode a mangueira de aspiração (15) até ao batente no sentido de rotação. Retire-a do suporte da mangueira (3). - Insira a mangueira de aspiração (34) no suporte da mangueira (13) e rode-a até ao batente no sentido de rotação.

Retirar/colocar pré-filtro

O pré-filtro (22) retém a sujeira maior e aumenta assim a vida útil do filtro principal. Tem de retirar o pré-filtro quando pretender limpar o filtro principal.

Agarre o pré-filtro (22) pela pega (28) para uma fácil remoção.

Retirar pré-filtro (ver figura D1)

• Abrir os fechos (9) e retirar a parte superior do aspirador (10) (ver figura C). Retire o pré-filtro (22) pela pega (28) do depósito (7).

Colocar pré-filtro (ver figura D2)

• Coloque o pré-filtro (22) com a seta na direção do suporte da mangueira (3) no depósito (7).
• Recolocar a parte superior do aspirador (10) e fechar os fechos (9).

Retirar/colocar o filtro principal

Retirar filtro principal (ver figura E1)

• Abra os fechos (9) e retire a parte superior do aspirador (10) (ver figura C).
• Rode o suporte do filtro (29) até ao batente no sentido de rotação e retire o suporte do filtro juntamente com o filtro principal (20) da parte superior do aspirador (10).

Colocar filtro principal (ver figura E2)

• Aplique o suporte do filtro (29) junto com o filtro principal (20) sobre o cesto de filtro (30) e rode o suporte do filtro (29) até ao batente no sentido de rotação.
• Recolocar a parte superior do aspirador (10) e fechar os fechos (9).

Nota: certifique-se de que o filtro está sempre corretamente montado. Tal aplica-se especialmente quando aspira pós nocivos.

Retirar/colocar filtro para líquidos

Para aspirações mais leves de misturas de líquidos e sólidos, o aspirador tem um filtro para líquidos (21), que separa os líquidos dos sólidos.

Retirar filtro para líquidos (ver figura F1)

• Abra os fechos (9) e retire a parte superior do aspirador (10) (ver figura C).
• Rode o suporte do filtro (29) até ao batente no sentido de rotação e retire o suporte do filtro juntamente com o filtro principal (20) da parte superior do aspirador (10).
• Retire o filtro para líquidos (21) do cesto de filtro (30).

Colocar filtro para líquidos (ver figura F2)

- Coloque o filtro para líquidos (21) por completo sobre o cesto de filtro (30). - Recolocar a parte superior do aspirador (10) e fechar os fechos (9).

Colocar/retirar o saco de plástico/do pó (aspirar a seco)

Para aspirar a seco pode colocar um saco de plástico (19) ou um saco do pó (acessórios) no depósito (7). Dessa forma é facilitada a aspiração de sujidade maior.

Colocar o saco de plástico (ver figuras G1-G3)

• Abrir os fechos (9) e retirar a parte superior do aspirador (10) (ver figura C). Retire o pré-filtro (22) pela pega (28) do depósito (7). - Coloque o saco de plástico (19) com a abertura de enchimento para cima no depósito (7). Fixe o saco de plástico por baixo da abertura de aspiração (31) com a ajuda dos grampos (32).
• Certifique-se de que o saco de plástico (19) fique totalmente encostado nas paredes interiores do depósito (7). Dobre o restante saco de plástico (19) sobre a borda do depósito (7).
• Coloque o pré-filtro (22) com a seta na direção do suporte da mangueira (3) no depósito (7).
• Recolocar a parte superior do aspirador (10) e fechar os fechos (9).

Retirar e fechar o saco de plástico

• Abrir os fechos (9) e retirar a parte superior do aspirador (10) (ver figura C). Retire o pré-filtro (22) pela pega (28) do depósito (7). Dobre a dobra do saco de plástico cheio (19) para trás para fora dos grampos (32).
• Retire o saco de plástico (19) com cuidado, sem o danificar, do depósito (7).
• Certifique-se de que o saco de plástico não roça na abertura de aspiração (31) ou em outros objetos afiados.

Substituir/introduzir o saco de pó (acessórios)

• Abrir os fechos (9) e retirar a parte superior do aspirador (10) (ver figura C). Retire o pré-filtro (22) pela pega (28) do depósito (7).
• Puxe o saco do pó (19) do flange de conexão para trás e retire-o. Fechar a abertura do saco de pó basculando a tampa. Retire o saco do pó fechado do depósito (7).
• Colocar o novo saco de pó sobre o flange de conexão do aspirador. Assegure-se de que todo o comprimento do saco de pó esteja apoiado na parede do depósito (7).
• Coloque o pré-filtro (22) com a seta na direção do suporte da mangueira (3) no depósito (7).
• Recolocar a parte superior do aspirador (10) e fechar os fechos (9).

Colocar a tira de borracha (aspirar líquidos) (ver figura H)

- Levantar as tiras de escovas (24) do bocal para chão (25). - Colocar as tiras de borracha (23) no bocal para chão (25).

Nota: O lado texturizado da tira de borracha deve estar voltado para fora.

Nota: Os requisitos em termos de grau de permeabilidade (classe de poeiras L) foi apenas comprovado para aspirar a seco.

Funcionamento

Puxe o plugue da tomada antes da limpeza ou de realizar ajustes no aparelho, de substituir acessórios ou de guardar o aspirador. Esta medida de segurança evita a partida involuntária do aspirador. Retire a bateria antes de efetuar uma manutenção ou limpeza do aspirador, realizar ajustes no aparelho, trocar de acessório ou guardar o aspirador. Esta medida de segurança evita a partida involuntária do aspirador.

Durante a operação do aspirador, certifique-se de que os rolos de fixação existentes no aspirador estão bloqueados para proteger o aspirador de rolar inadvertidamente. Antes da operação, teste o funcionamento dos rolos com a respectiva base.

Colocação em funcionamento

Observe a tensão de rede! A tensão da rede de alimentação deve coincidir com a que consta na chapa de identificação do aspirador. Saiba mais sobre os regulamentos/leis aplicáveis sobre o manuseio de pó perigoso em seu país.

O aspirador não deve ser utilizado em locais que apresentem perigo de explosão.

Para assegurar uma potência de aspiração ideal, é necessário que a mangueira de aspiração (15) esteja completamente desenrolada da parte superior do aspirador (10).

O aspirador pode ser usado para aspirar os seguintes materiais: - pós não prejudiciais à saúde com um valor limite de exposição >1mg / m³

Aspirar a seco

Nota: Certifique-se de que, ao aspirar a seco, tanto o pré-filtro (22) como o filtro principal (20) estão colocados no aspirador.

Aspirar pó depositado (GAS 12-25)

• Para ligar o aspirador, coloque o interruptor de ligar/desligar (1) em "On".
• Para desligar o aspirador, coloque o interruptor de ligar/desligar (1) em "Off".

Aspirar pó depositado (GAS 12-25 PL)

• Para ligar o aspirador, coloque o seletor do modo de operação (1) no sentido "Aspirar".

• Para desligar o aspirador, coloque o seletor do modo de operação (1) no símbolo "Desligar".

Aspiração de pó produzido durante a operação de ferramentas elétricas (GAS 12-25 PL) (ver figura I)

Deve haver uma taxa de permuta de ar suficiente no recinto quando o ar evacuado retorna ao recinto. Observe as diretrizes nacionais aplicáveis.

No aspirador está integrada uma tomada de contato de segurança (2). Esta tomada serve para a conexão de uma ferramenta elétrica externa. Observe a máxima potência de conexão admissível da ferramenta elétrica conectada.

- GAS 12-25 PL: Monte o adaptador de aspiração (16). - Insira o adaptador de aspiração (16) no bocal de aspiração da ferramenta elétrica.

Nota: Ao trabalhar com ferramentas elétricas, cuja alimentação de ar na mangueira de aspiração é reduzida (p. ex. serras verticais, lixadeiras etc.), a abertura de ar complementar (33) do adaptador de aspiração (16) tem de ser aberta. Só assim é que a limpeza semiautomática do filtro funciona. Para tanto, rode o anel sobre a saída de ar complementar (33), até obter a abertura máxima.

• Para colocar em funcionamento o

sistema Partida/Parada do aspirador, coloque o seletor do modo de operação (1) no símbolo "Sistema automático Partida/Parada".

• Para a colocação em funcionamento do aspirador, ligue a ferramenta elétrica conectada à tomada (2). O aspirador liga automaticamente.
• Desligar a ferramenta elétrica para encerrar a aspiração.

A função do funciona por inércia do automático de partir e parada continua durante 6 segundos, para aspirar o resto dos pós da mangueira de aspiração.

• Para desligar o aspirador, coloque o seletor do modo de operação (1) no símbolo "Desligar".

Aspirar líquidos

Com o aspirador não devem ser aspirados líquidos inflamáveis ou explosivos, como por exemplo gasolina, óleo, álcool, solventes. Não aspire às quentes ou inflamáveis ou explosivos. Não opere o aspirador em áreas com risco de explosão. Os são, vapores e líquidos podem inflamar e explodir. O aspirador não deve ser utilizado como bomba de água. O aspirador é destinado para aspirar uma mistura de ar e água.

Nota: Certifique-se de que ao aspirar líquidos o filtro principal (20) foi retirado do aspirador.

• Abrir os fechos (9) e retirar a parte superior do aspirador (10) (ver figura C).
• Se necessário, remover o saco de plástico (19) ou o saco do pó.
• Rode o suporte do filtro (29) até ao batente no sentido de rotação retire o suporte do filtro e o filtro principal (20) da parte superior do aspirador (10).
• Coloque o filtro para líquidos (21) por completo sobre o cesto de filtro (30). Assegure que o filtro para líquidos (21) se inclua totalmente sobre o cesto do filtro (30).
• Recolocar a parte superior do aspirador (10) e fechar os fechos (9).
• Colocar as tiras de borracha (23) no bocal para chão (25).

Aspirar líquidos

Ligue o aspirador (GAS 12-25: interruptor de ligar/desligar (1) em "On"; GAS 12-25 PL: seletor do modo de operação (1) no símbolo "Aspirar"). O aspirador está equipado com um flutuador. Se for atingida a altura de enchimento máxima, a aspiração para. - Coloque o interruptor de ligar/desligar (1) em "Off" (GAS 12-25) ou o seletor do modo de operação (1) no símbolo "Desligar" (GAS 12-25 PL). - Esvazie o depósito (7).

Para fazer a formação de dor (antes de aspirar líquidos: Limpar o FILTER para líquidos

O dispositivo de limpeza do filtro deve ser ativado, o mais tardar, quando a potência de aspiração não for mais suficiente.

O intervalo para a limpeza do filtro depende do tipo e da quantidade de pó. Se for utilizado regularmente, a maior potência de transporte é mantida por mais tempo.

• Desligue o aspirador durante 6-10 segundos e volte a ligá-lo. Repita isto várias vezes seguidas.

O pré-filtro (22) é limpo por impulsos de ar ao desligar.

• Para trabalhar (antes da limpeza do filtro, voltar a ligar o aspirador).

Manutenção e Serviço

Manutenção e limpeza

Puxe o plugue da tomada antes da limpeza ou de realizar ajustes no aparelho, de substituir acessórios ou de guardar o aspirador. Esta medida de segurança evita a partida involuntária do aspirador. Retire a bateria antes de efetuar uma manutenção ou limpeza do aspirador, realizar ajustes no aparelho, trocar de acessório ou guardar o aspirador. Esta medida de segurança evita a partida involuntária do aspirador.

Mantenha o aspirador e as aberturas de ventilação limpas para trabalhar bem e de forma segura.

Se for necessário substituir o cabo de alimentação, isto deverá ser realizado pela Bosch ou por uma assistência técnica autorizada para todas as ferramentas elétricas Bosch para evitar riscos de segurança.

Se a bateria não funciona mais de forma correta, dirija-se a um serviço pós-venda autorizado para ferramentas elétricas Bosch.

Para a manutenção e limpeza do aspirador deve ser usada uma máscara de proteção contra pó.

Limpe a caixa do aspirador de tempos a tempos com um pano úmido.

• Não limpe o aspirador com ar comprimido. O FILTER ou outros componentes poderiam ser danificados.

No mínimo uma vez por ano deve ser realizado um controle técnico pelo fabricante ou por uma pessoa devidamente instruída, para verificar, por exemplo, se há danos no filtro, e controlar a estanqueidade do aspirador e o bom funcionamento do dispositivo de controle.

Limpeza e manutenção antes da respiração de substâncias prejudiciais à saúde

• Considere todas as peças que possam ter entrado em contato com substâncias prejudiciais à saúde como contaminadas.
• Aspire, limpe ou vede muito bem o exterior do aspirador, antes de o retirar da área com substâncias prejudiciais à saúde. Limpe, desmonte e faça a manutenção do aspirador apenas se tal for possível sem perigo para você e para outras pessoas. Use equipamento de proteção individual durante a manutenção e limpeza. Efetue os trabalhos em um espaço bem ventilado. Limpe primeiro o exterior do aspirador antes de o desmontar.
• Descarte todas as peças do aspirador que não possam ser limpas de forma satisfatória em sacos impermeáveis. Observe os regulamentos aplicáveis para a eliminação deste tipo de resíduos. Limpe a área de manutenção após a conclusão dos trabalhos.

Limpar depósito

Limpar o depósito (7) de tempos em tempos com um produto de limpeza de tipo comercial, não abrasivo, e permita que seque.

Limpar filtro

Esvaziar regularmente o reservatório de pó e limpar os filtros garantem um excelente poder de aspiração. Se, a seguir, não houver poder de aspiração, envie o aspirador para o Serviço de Assistência Técnica.

Limpar o pré-filtro

• Abrir os fechos (9) e retirar a parte superior do aspirador (10) (ver figura C). Retire o pré-filtro (22) pela pega (28) do depósito (7).

Agite o pré-filtro (22) sobre um caixote de lixo apropriado. Coloque o pré-filtro (22) com a seta na direção do suporte da mangueira (3) no depósito (7). Recolocar a parte superior do aspirador (10) e fechar os fechos (9).

Limpar o filtro principal

• Abrir os fechos (9) e retirar a parte superior do aspirador (10) (ver figura C).
• Rode o suporte do filtro (29) até ao batente no sentido de rotação e retire o suporte do filtro com o filtro principal (20) da parte superior do aspirador (10).
• Escove as lamelas do filtro principal (20) com uma escova macia. Ou substitua um filtro principal (20) danificado.
• Aplique o suporte do filtro (29) junto com o filtro principal (20) sobre o cesto de filtro (30) e rode o suporte do filtro (29) até ao batente no sentido de rotação.
• Recolocar a parte superior do aspirador (10) e fechar os fechos (9).

Limpar o filtro para líquidos

Para evitar a formação de bolor antes de aspirar líquidos:

• Abrir os fechos (9) e retirar a parte superior do aspirador (10) (ver figura C).
• Deixe secar bem a parte superior do aspirador (10).
• Retire o filtro para líquidos (21) do cesto de filtro (30). Lave o filtro para líquidos (21) sob água corrente e depois deixe-o secar bem.
• Coloque o filtro para líquidos (21) por completo sobre o cesto de filtro (30).
• Recolocar a parte superior do aspirador (10) e fechar os fechos (9).

Remover/substituir o filtro (ver figuras E1-E2)

Substitua de imediato o filtro danificado.

• Rode o suporte do filtro (29) até ao batente no sentido de rotação e retire o suporte do filtro com o filtro principal (20) da parte superior do aspirador (10).
• Retire o filtro principal sujo/danificado (20) do suporte do filtro (29).
• Escove as lamelas do filtro principal (20) com uma escova macia. Ou substitua um filtro principal (20) danificado. Coloque o suporte do filtro (29) sobre o filtro principal limpo/novo (20).
• Aplique o suporte do filtro (29) junto com o filtro principal (20) sobre o cesto do filtro (30) e rode o suporte do filtro (29) até ao batente no sentido de rotação.
• Recolocar a parte superior do aspirador (10) e fechar os fechos (9).

• Abrir os fechos (9) e retirar a parte superior do aspirador (10).

Armazenamento e transporte (ver figura J1-J2)

• Enrole o cabo de corrente elétrica em volta do punho (12).
• Insira os tubos de aspiração (26) nos suportes (14).
• Coloque a mangueira de aspiração (15) à volta da parte superior do aspirador no suporte (11).
• Transporte o aspirador pela pega de transporte (12) ou puxe o aspirador em solos planos, com a ajuda da tira de tração (4), atrás de si.
• Depositar o aspirador em um recinto seco e proteja-o contra uso não autorizado.
• Para fixar os rolos de guia (6) é necessário pressionar as travas do sistema de rodízio (5) com o pé.

Eliminação de avarias

Se ocorrer uma avaria (p. ex. quebra do motor), o aspirador tem de ser desligado de imediato. A avaria

tem de ser eliminada antes da nova colocação em funcionamento.

Problema Solução

A turbina de aspiração não liga. - Verifique o cabo de força, o plugue, a proteção e a tomada.

	GAS 12-25 PL:O seletor dos modos de funct ionamento (1) se encontra em "Sistema automatico Partida/Parada".- Colocar o seletor dos modos de funct ionamento (1) no*simbolo "Aspirar" e ligue a ferramenta eletrica connectada à tomada (2).
A turbina não liga après esvaziar o depósito.	- Desligar o aspirador, aguardar 5段时间e ligar novamente.
A potência de aspiração diminui.	- Esvaziar o depósito (7).- Eliminar os entupimentos do bocal de aspiração, do tubo de aspiração (26), da mangueira de aspiração (15) ou do FILTER principal (20).- Substituir o saco de plácico (19) ou o saco do pó.- Engatar corretemente ou suporte do FILTER (29).- Colocar corretemente a parte superior do aspirador (10) e fechar os fechs (9).- Substituir o pré-filtro (22), FILTER principal (20) ou过滤 para liquidos (21).
Saía de pó ao aspirar	- Verificar a montagem correta do过滤 principal (20).- Substituir过滤 principal (20).
O desiglemento automatico(aspiração a úmido) não é ativado.	Em caso de liquidos não-conduções eletricos, ou com formação de espuma, o desiglemento automatico não funciona.- Sempre veríque o[nével de enchimento.
A limpeza semiautomática do filtrono não funciona	- Esvaziar o depósito (7).

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde a todas as perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes também em:

www.bosch-pt.com

A nossa equipe de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos outros produtos e acessórios.

Indique em todas as questões ou encomendas de peças sobressalentes impreterivelmente a referência de 10 dígitos de acordo com a placa de características do produto.

Brasil

Robert Bosch Ltda. - Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Encontre outros endereços da assistência técnica em:

Aspirador, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

Não descarte o aspirador no lixo doméstico!

Chinês

Regulamentos de segurança para aspiradores

Não conecte o aspirador a uma tomada elétrica que não tenha aterramento adequado. A tomada e o cabo de extensão devem ter função de aterramento de proteção.

Símbolos

Os seguintes símbolos indicam significados para o uso do seu aspirador. Por favor, lembre-se dos símbolos e seus significados. A compreensão correta dos símbolos ajudará você a usar o aspirador de forma melhor e mais segura.

Símbolos e seus significados

AVISO! Leia atentamente todos os avisos de segurança e todas as instruções. O não cumprimento dos avisos e instruções listados abaixo pode resultar em choque elétrico, incêndio e/ou ferimentos graves.

GAS 12-25 PL: Aspirador de pó classe L de acordo com IEC/EN 60335-2-69 para aspiração a seco de tipos de poeira prejudiciais à saúde com limite de exposição > 1 mg/m³

Não pendure o aspirador em ganchos de guindaste, por exemplo, ao transportar. Este aspirador não é adequado para transporte por guindaste. Isso inclui riscos de ferimentos e danos.

Não use o aspirador como assento, escada ou apoio para os pés. O aspirador pode tombar e ser danificado. Isso inclui risco de ferimentos.

GAS 12-25

Dados técnicos

Aspiração

Aspirar todos os tipos de poeira acumulada há muito tempo

GAS 12-25 PL

Ligação e desligamento automáticos

Aspirar todos os tipos de poeira gerada por ferramentas elétricas

Aspirador de pó com ligação automática e desligamento retardado

Para ligar

Aspirar

Aspirar todos os tipos de poeira acumulada há muito tempo

Símbolos e seus significados

Indicação de potência nominal da ferramenta elétrica conectada (padrão nacional)
