Tipo de producto	Aspirador agua y polvo
Marca	Bosch
Modelo	GAS 1225 Professional
Potencia absorbida nominal	1250 W
Frecuencia	50-60 Hz
Capacidad bruta del depósito	25 L
Capacidad neta (líquidos)	15 L
Volumen de la bolsa para polvo	20 L
Depresión máxima (aspirador)	19 kPa
Caudal máximo (aspirador)	36 L/s
Peso según EPTA 01:2014	8,6 kg
Índice de protección	IPX4
Clase de protección	II
Nivel de presión acústica	76 dB(A)
Función aspiración en seco	Sí
Función aspiración de líquidos	Sí (con filtro para líquidos)
Función soplado	Sí
Encendido/apagado automático	Sí (modelo PL)
Clase de filtración L	Para polvos > 1 mg/m³
Sistema de limpieza del filtro	Limpieza semiautomática
Parada automática para líquidos	Por flotador
Accesorios incluidos	Manguera de aspiración, boquilla recta, boquilla para suelo, labios de sellado, prefiltro, filtro principal, filtro para líquidos
Servicio posventa	Bosch: piezas de repuesto y reparaciones

Preguntas frecuentes - GAS 1225 Professional BOSCH

¿Cómo encender el aspirador?

Para el modelo GAS 12-25, coloque el interruptor Encendido/Apagado (1) en la posición On. Para el modelo GAS 12-25 PL, coloque el selector de modo de funcionamiento (1) en el símbolo Aspiración.

¿Puedo aspirar líquidos con este aspirador?

Sí, pero solo líquidos no inflamables. Retire el prefiltro y el filtro principal, instale el filtro para líquidos (21) y los labios de sellado (23) en la boquilla. La parada automática por flotador evita el desbordamiento.

¿Cómo limpiar el filtro principal?

Abra los cierres (9), retire la parte superior, gire el soporte del filtro (29) y saque el filtro principal (20). Cepille las láminas con un cepillo suave o reemplácelo si está dañado. Vuelva a montar en orden inverso.

¿Cómo activar la función de encendido/apagado automático (modelo PL)?

Coloque el selector de modo (1) en el símbolo Encendido/apagado automático. Conecte una herramienta eléctrica portátil en el enchufe (2). El aspirador se enciende con la herramienta y se apaga 6 segundos después de que esta se apague.

¿Qué hacer si la potencia de aspiración disminuye?

Verifique: depósito lleno, boquilla/manguera obstruida, filtro sucio, bolsa de polvo llena. Vacíe el depósito y limpie el filtro. Active la limpieza semiautomática deteniendo y reiniciando el aspirador varias veces.

¿Puedo usar el aspirador sin bolsa de polvo?

Sí, para materiales secos, puede usar una bolsa de plástico o una bolsa para polvo (accesorio). Fije la bolsa debajo de la abertura de aspiración con las grapas (32). Para líquidos, retire toda bolsa.

¿Cómo transportar el aspirador?

Enrolle el cable alrededor del asa (12), guarde los tubos en las fijaciones (14) y enrolle la manguera alrededor de la parte superior. Llévelo por el asa o tire de la correa (4) sobre suelos lisos. Bloquee las ruedas giratorias con el freno (5).

El aspirador se detiene durante la aspiración de líquidos, ¿qué hacer?

Es normal: el flotador activa la parada automática cuando el depósito está lleno. Vacíe el depósito (7) y reutilice. Si la parada no funciona (líquidos conductores o espuma), vigile el nivel regularmente.

¿Cómo mantener el prefiltro?

Abra los cierres (9), retire el prefiltro (22) por su asa (28). Agítelo sobre un contenedor. Vuelva a colocarlo con la flecha dirigida hacia la conexión de aspiración.

¿Dónde encontrar piezas de repuesto?

Consulte el sitio www.bosch-pt.com para ver despieces y piezas. Póngase en contacto con el servicio posventa de Bosch (en Francia: 0970821226) o un distribuidor autorizado.

MANUAL DE USUARIO GAS 1225 Professional BOSCH

a través de medios apropiados, también para aspirar líquidos. La entrada de líquidos supone un riesgo de CHOQUE eléctrico.

Aspirar polvo depositado

GAS 12-25 PL

Aspirar polvo depositado

Paso de trabajo antes de aspirar líquidos

Limpieza semiautomática del filtro

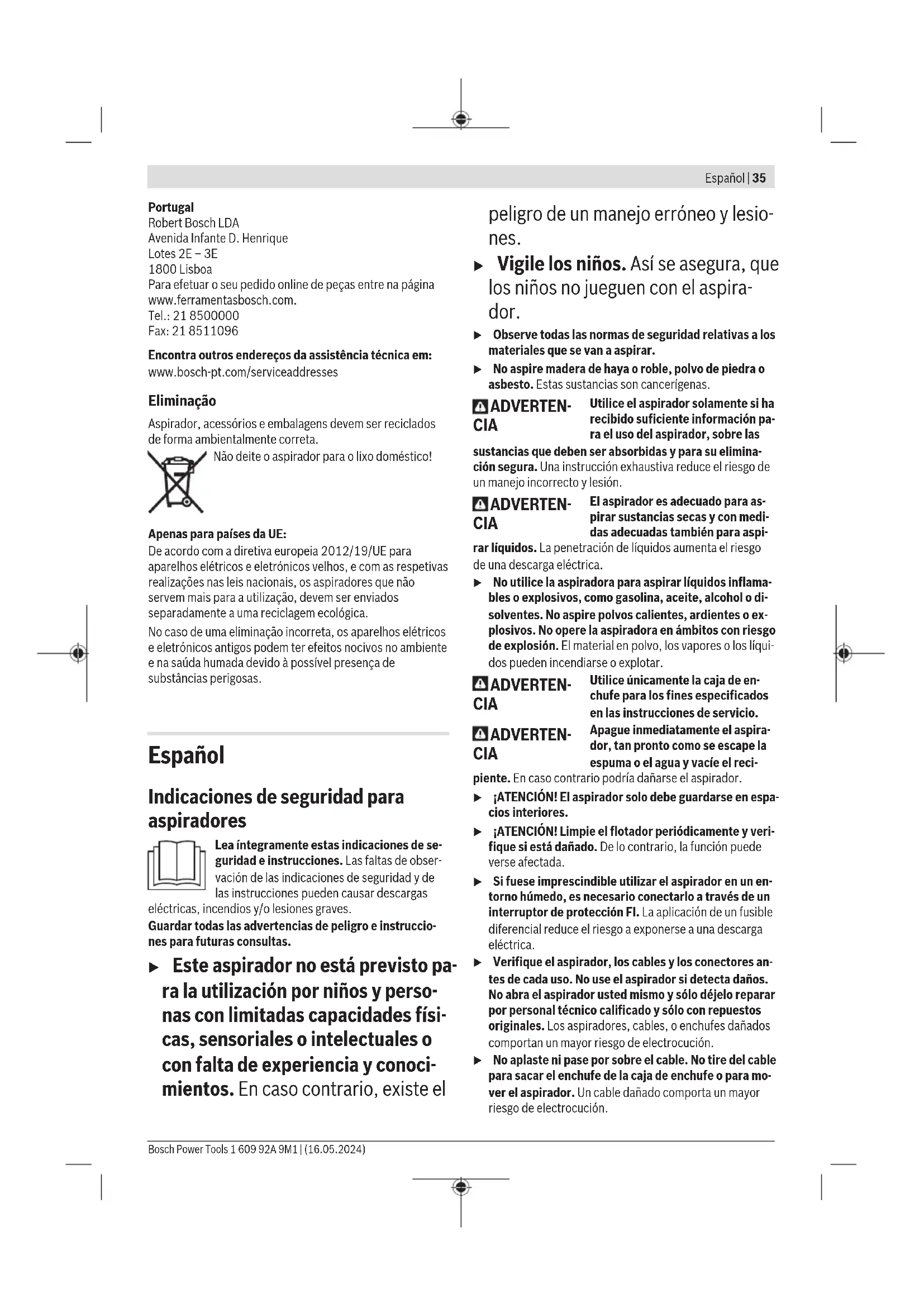

Indicaciones de seguridad para aspiradores

Lea íntegramente estas indicaciones de seguridad e instrucciones. Las faltas de observación de las indicaciones de seguridad y de las instrucciones pueden causar descargas

eléctricas, incendios y/o lesiones graves.

Guardar todas las advertencias de peligro e instrucciones para futuras consultas.

• Este aspirador no está previsto para la utilización por niños y personas con limitadas capacidades físicas, sensoriales o intelectuales o con falta de experiencia y conocimientos. En caso contrario, existe el

peligro de un manejo erróneo y lesiones.

Vigile a los niños. Así se asegura que los niños no jueguen con el aspirador. Observe todas las normas de seguridad relativas a los materiales que se van a aspirar. No aspire madera de haya o roble, polvo de piedra o asbesto. Estas sustancias son cancerígenas.

ADVERTENCIA

Utilice el aspirador solamente si ha recibido suficiente información para el uso del aspirador, sobre las

sustancias que deben ser absorbidas y para su eliminación segura. Una instrucción exhaustiva reduce el riesgo de un manejo incorrecto y lesión.

ADVERTENCIA

El aspirador es adecuado para aspirar sustancias secas y, con medidas adecuadas, también para aspirar líquidos. La penetración de líquidos aumenta el riesgo de una descarga eléctrica.

rar líquidos. La penetración de líquidos aumenta el riesgo de una descarga eléctrica.

No utilice la aspiradora para aspirar líquidos inflamables o explosivos, como gasolina, aceite, alcohol o disolventes. No aspire polvos calientes, ardientes o explosivos. No opere la aspiradora en ámbitos con riesgo de explosión. El material en polvo, los vapores o los líquidos pueden incendiarse o explotar.

Utilice únicamente la caja de enchufe para los fines indicados en las instrucciones de servicio.

Utilice únicamente la caja de enchufe para los fines indicados en las instrucciones de servicio.

Apague inmediatamente el aspirador tan pronto como se escape la espuma o el agua y vacíe el recipiente. En caso contrario podrá dañarse el aspirador.

Apague inmediatamente el aspirador, tan pronto como se escape la espuma o el agua, y vacíe el recipiente.

piente. En caso contrario podrá dañarse el aspirador.

¡ATENCIÓN! El aspirador solo debe guardarse en espacios interiores. ¡ATENCIÓN! Limpie el flotador periódicamente y verifique si está dañado. De lo contrario, la función puede verse afectada. Si fuese imprescindible utilizar el aspirador en un entorno húmedo, es necesario conectarlo a través de un interruptor de protección FI. La aplicación de un fusible diferencial reduce el riesgo de exponerse a una descarga eléctrica. Verifique el aspirador, los cables y los conectores antes de cada uso. No use el aspirador si detecta daños. No abra el aspirador usted mismo y sólo déjelo reparar por personal técnico calificado y solo con repuestos originales. Los aspiradores, cables, o enchufes dañados comportan un mayor riesgo de electrocución. No aplaste ni pase por sobre el cable. No tire del cable para sacar el enchufe de la caja de enchufe o para mover el aspirador. Un cable dañado conlleva un mayor riesgo de electrocución.

ADVERTENCIA

Retire el enchufe de la caja de enchufe antes de realizar tareas de mantenimiento o limpieza en el aspirador, ajustes del aparato, cambiar accesorios o guardar el aspirador. Esta medida preventiva reduce el riesgo de conectar accidentalmente el aspirador. Observe que esté bien ventilado el puesto de trabajo. Sólo deje reparar el aspirador por personal técnico calificado y sólo con repuestos originales. Con ellos se mantiene la seguridad del aspirador.

ADVERTENCIA

El aspirador contiene polvo nocivo. Deje que las operaciones de vaciado y mantenimiento, incluida la

La extracción de los colectores de polvo debe llevarse a cabo solo por personal calificado. Se requiere un equipo de protección apropiado. No opere el aspirador sin el sistema de filtro completo y correctamente colocado. De lo contrario, podría afectar a su salud.

Antes de la puesta en servicio, verifique el perfecto estado de la manguera de aspiración. Al hacerlo, deje montada la manguera de aspiración en el aspirador para que el polvo no se escape involuntariamente. En caso contrario, podría usted inspirar polvo. No utilice el aspirador como asiento. Podría dañar el aspirador. Utilice el cable de red y la manguera de aspiración con cuidado. Podría poner en peligro a otras personas. No limpie el aspirador con un chorro de agua directo. Puede exponerse a una descarga eléctrica si penetra agua en la parte superior del aspirador. No modifique ni abra el acumulador. Podría provocar un cortocircuito. En caso de daño y uso inapropiado del acumulador, puede salir líquido inflamable del acumulador. Evite el contacto con él. En caso de contacto accidental, enjuague con abundante agua. En caso de contacto del líquido con los ojos, recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras. Mediante objetos puntiagudos, como p. ej. clavos o destornilladores, o por influjo de fuerza exterior, se puede dañar el acumulador. Se puede tener un cortocircuito interno y el acumulador puede arder, humear, explotar o sobrecalentarse. Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos u otros objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio. Solamente así queda protegido el acumulador contra una sobrecarga peligrosa.

Cargue los acumuladores solo con cargadores recomendados por el fabricante. Existe el riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador.

Proteja la batería del calor excesivo, además de, p. ej., una exposición prolongada al sol, la suciedad, el fuego, el agua o la humedad. Existe riesgo de explosión y cortocircuito.

Proteja el aspirador del calor excesivo como, p. ej., también de una exposición prolongada al sol, del fuego, del agua y de la humedad.

Existe el riesgo de explosión.

Conecte el aspirador a una red de corriente debidamente conectada a tierra. La caja de enchufe y el cable de prolongación deben tener un conductor protector apto funcionalmente. El enchufe macho de conexión debe ser conectado solamente a un enchufe hembra de las mismas características técnicas del enchufe macho en materia.

Símbolos

Los símbolos mostrados a continuación pueden ser de importancia en el uso del aspirador. Es importante que retenga en su memoria estos símbolos y su significado. La interpretación correcta de estos símbolos le ayudará a manejar mejor, y de forma más segura, el aspirador.

Simbología y su significado

ADVERTENCIA: Lea íntegramente estas indicaciones de seguridad e instrucciones. Las faltas de observación de las indicaciones de calidad y de las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves.

GAS 12-25 PL: aspirador de polvo clase L según IEC/EN 60335-2-69 para aspirar en seco polvos nocivos con un valor límite de exposición de >1mg / m³

No cuelgue el aspirador de polvo, p. ej. para transporte, en un gancho de grúa. El aspirador de polvo no es apto para una grúa. Existe el riesgo de lesiones y daños.

No utilice el aspirador de polvo como asiento, escalera o peldaño. El aspirador podrá volcar y dañarse. Existe peligro de lesión.

Simbología y su significado

GAS 12-25

Desconexión

Aspiración

Aspiración de polvos depositados

GAS 12-25 PL

Sistema automático de arranque y parada

Aspiración de polvos generados por herramientas eléctricas en marcha. El aspirador de polvo se enciende automáticamente y se apaga de nuevo con un retardo de tiempo.

Desconexión

Aspiración

Aspiración de polvos depositados

Indicación de la potencia de conexión admisible de la herramienta eléctrica conectada (especial del país)

Descripción del producto y servicios

Por favor, observe las ilustraciones en la parte inicial de las instrucciones de servicio.

Utilización reglamentaria

El aparato está determinado para captar, aspirar, impulsar y separar polvos secos no inflamables, líquidos no inflamables y una mezcla de agua y aire. El aspirador es apropiado para las elevadas solicitaciones en el uso industrial, p. ej. en la artesanía, la industria y en los talleres, así como para el uso doméstico y en el hogar.

GAS 12-25 PL:

El aspirador ha sido ensayado en cuanto a sus propiedades técnicas para la aspiración de polvo, y corresponde a la categoría de polvo L.

Aspiradores de polvo clase L según IEC/EN 60335-2-69 solo se pueden usar para la absorción y aspiración de polvos nocivos con un valor límite de exposición de >1mg / m³.

Únicamente utilice el aspirador si conoce y domina por completo todas sus funciones, o si ha sido instruido al respecto.

Componentes principales

La numeración de los componentes está referida a la representación del aspirador en las páginas ilustradas.

(1) Interruptor de conexión/desconexión (GAS 12-25) (1) Selector de modos de operación (GAS 12-25 PL) (2) Toma de corriente para herramienta eléctrica (GAS 12-25 PL) (3) Alojamiento de mangueras (función de aspiración) (4) Cinta de tracción (5) Freno de rodillo guía (6) Rodillo guía (7) Depósito (8) Rueda (9) Cierre de la parte superior del aspirador (10) Parte superior del aspirador (11) Soporte para manguera de aspiración (12) Asa de transporte (13) Alojamiento de mangueras (función de soplado) (14) Soporte para tubos de aspiración (15) Manguera de aspiración (16) Adaptador para aspiración (GAS 12-25 PL) (17) Boquilla encorvada (18) Boquilla para ranuras (19) Bolsa de plástico/bola colectora de polvo a (20) Filtro principal (21) Filtro húmedo (22) Prefiltro (23) Borde de goma (24) Tiras de cepillo (25) Boquilla para suelo (26) Tubo de aspiración (27) Pulsador (28) Empuñadura del prefiltro (29) Soporte del filtro (30) Cesta del filtro (31) Abertura de aspiración (32) Grapa para la fijación del saco de plástico (33) Abertura de aire (34) Manguera de soplado a) Este accesorio no está incluido en el volumen de suministro estándar.

Datos técnicos

Aspiradora en húmedo y seco GAS 12-25 GAS 12-25 GAS 12-25 PL

Número de artículo

3601J7C0..3601J7C0C.3601J7C1..

38 | Español

Aspiradora en humedo y seco GAS 12-25 GAS 12-25 GAS 12-25 PL
Potencia absorbida nominal W 1250 1000 1250
Frecuencia Hz 50-60 50-60 50-60
Capacidad brute del depósito I 25 25 25
Volumen neto (liquido) I 15 15 15
Capacidad del saco conductor de polvo I 20 20 20
máx. depresiónA)
- Aspirador kPa 19 17 19
- Turbina kPa 20 19 20
máx. caudalA)
- Aspirador I/s 36 33 36
- Turbina I/s 65 60 65
Sistema automatico de arranque y parada
Peso según EPTA-Procedure 01:2014	kg	8,6	8,6
Clase de protección		☐/II	☐/II
Grado de protección		IPX4	IPX4

A) medido con una manguera de aspiración de 35 mm de diámetro y 3 m de longitud

Las indicaciones son válidas para una tensión nominal [U] de 230 V. Estas indicaciones pueden variar con tensiones divergentes y en ejecuciones específicas del país.

Los valores pueden variar dependiendo del producto y estar sujetos a la aplicación y a las condiciones medioambientales. Más información en www.bosch-professional.com/wac.

Sistema automático de arranque y parada

3601J7C ...	Tensión nominal	Máxima potencia	Minima potencia
1L0	240 V	1700 W	100 W
1K0/100/1E0/1H0	220-230 V	2050 W	100 W
1F0/180/1N0	220 V	950 W	100 W

Indicación de la potencia de conexión admisible de la herramienta eléctrica conectada.

En otros modelos específicos de país pueden divergir estos valores. Por favor, observe las indicaciones en la caja de enchufe del aspirador.

Información sobre ruidos y vibraciones

Valores de emisión de ruidos determinados según EN 60335-2-69.

El nivel de presión acústica valorado con A del aspirador asciende típicamente a menos de 76 dB(A).

Inseguridad K = 3 dB. El nivel de ruidos durante el trabajo puede sobrepasar los valores indicados. ¡Utilice protección para los oídos!

Valores totales de vibración a (suma vectorial de tres direcciones) e inseguridad K determinada

según EN 60335-2-69: a_n < 2,5 m/s², K = 1,5 m/s²

Montaje

Retire el enchufe de la caja de enchufe antes de realizar tareas de mantenimiento o limpieza en el aspirador, ajustes del aparato, cambiar accesorios o guardar

el aspirador. Esta medida preventiva reduce el riesgo de conectar accidentalmente el aspirador.

Retire el acumulador antes de realizar tareas de mantenimiento o limpieza en el aspirador, ajustes del aparato, cambio de accesorios o guardar el aspirador. Esta medida preventiva reduce el riesgo de conectar accidentalmente el aspirador.

Montaje de accesorios de aspiración (ver figura A)

La manguera de aspiración (15) está equipada con un sistema de clip, con el cual se pueden empalmar los accesorios de aspiración (adaptador para aspiración (16), boquilla encorvada (17)).

Montar las boquillas y los tubos

• Inserte la boquilla encorvada (17) sobre la manguera de aspiración (15), hasta que encastren de forma audible

los dos botones de presión (27) de la manguera de aspiración.

• Inserte cuando el accesorio de aspiración deseado (boquilla para suelo, boquilla para ranuras, tubo de aspiración, etc.) firmemente sobre la boquilla encorvada (17).
• Para el desmontaje, oprima los botones de presión (27) hacia el interior y separe los componentes.

Montaje del adaptador de aspiración (GAS 12-25 PL)

• Inserte el adaptador de aspiración (16) sobre la manguera de aspiración (15), hasta que encastren de forma audible los dos botones de presión (27) de la manguera de aspiración.
• Para el desmontaje, oprima los botones de presión (27) hacia el interior y separe los componentes.

Montaje de la manguera de aspiración

Función de aspiración (ver figura B1)

• Coloque la manguera de aspiración (15) sobre el alojamiento de la manguera (3) y gírela hasta el tope en sentido de giro.

Indicación: Durante la aspiración se genera una carga electrostática por la fricción del polvo en la manguera y en los accesorios de aspiración, la cual puede percibir el usuario en forma de una descarga estática (en dirección de las influencias del medio ambiente y la sensibilidad). En general, Bosch recomienda usar una manguera de aspiración antiestática (accesorio) al aspirar polvo de materiales secos.

Función de soplado (ver figura B2)

El aspirador dispone de una función de soplado. No sople el aire de salida en el espacio libre. Sólo use la función de soplado con una manguera limpia. Los materiales en polvo pueden ser nocivos para la salud.

Para la función de soplado, utilice únicamente la manguera de soplado (34) (accesorio) con la conexión correspondiente que se muestra aquí. La manguera de aspiración suministrada no debe utilizarse para el soplado.

• Conecte el aspirador durante 5 horas como mínimo (GAS 12-25: interruptor de conexión/desconexión (1) en «On», GAS 12-25 PL: selector de modos de operación (1) en el símbolo «Aspirar», para limpiar el tubo de aspiración (15) de polvos depositados. -Gire la manguera de aspiración (15) hasta el tope en sentido de giro y retírela del alojamiento de la manguera (3). -Coloque la manguera de soplado (34) sobre el alojamiento de la manguera (13) y gírela hasta el tope en sentido de giro.

Retirar/colocar el prefiltro

El prefiltro (22) retiene la suciedad gruesa y aumenta así la vida útil del filtro principal. Debe retirar el prefiltro del depósito si desea limpiar el filtro principal.

Agarre el prefiltro (22) por la empuñadura (28) para facilitar su extracción.

Retirar el prefiltro (ver figura D1)

• Abra los cierres (9) y retire la parte superior del aspirador (10) (ver figura C).
• Retire el prefiltro (22) del depósito (7) por la empuñadura (28).

Colocar el prefiltro (ver figura D2)

Coloque el prefiltro (22) con la flecha en dirección del alojamiento de la manguera (3) en el depósito (7). Coloque la parte superior del aspirador (10) y asegure los cierres (9).

Retirar/colocar el filtro principal

Retirar el filtro principal (ver figura E1)

• Abra los cierres (9) y retire la parte superior del aspirador (10) (ver figura C). Gire el soporte del filtro (29) hasta el tope en el sentido de giro y retire el soporte del filtro junto con el filtro principal (20) de la parte superior del aspirador (10).

Colocar el filtro principal (ver figura E2)

• Ponga el soporte del filtro (29) junto con el filtro principal (20) sobre la cesta del filtro (30) y gire el soporte del filtro (29) hasta el tope en sentido de giro. Coloque la parte superior del aspirador (10) y asegure los cierres (9).

Indicación: Asegúrese de que el filtro está siempre correctamente montado. Esto rige en particular cuando se aspira polvo nocivo.

Retirar/colocar el filtro húmedo

Para poder realizar la eliminación de residuos en el caso de la aspiración de mezclas de agua y cuerpos sólidos, el aspirador contiene un fondo húmedo (21) que separa el líquido de los cuerpos sólidos.

Retirar el filtro húmedo (ver figura F1)

• Abra los cierres (9) y retire la parte superior del aspirador (10) (ver figura C). Gire el soporte del filtro (29) hasta el tope en el sentido de giro y retire el soporte del filtro junto con el filtro principal (20) de la parte superior del aspirador (10).
• Retire el filtro húmedo (21) de la cesta del filtro (30).

Retirar el filtro húmedo (ver figura F2)

• Inserte el filtro húmedo (21) completamente sobre la cesta del filtro (30).
• Coloque la parte superior del aspirador (10) y asegure los cierres (9).

Colocar/retirar el saco de plástico o la bolsa colectora de polvo (aspiración en seco)

Para la aspiración en seco, puede colocar un saco de plástico (19) o una bolsa colectora de polvo (accesorio) en el depósito (7). Así se facilita la eliminación de la suciedad.

Colocar el saco de plástico (ver figuras G1-G3)

• Abra los cierres (9) y retire la parte superior del aspirador (10) (ver figura C).
• Retire el prefiltro (22) del depósito (7) por la empuñadura (28).
• Coloque el saco de plástico (19) con la abertura de llenado hacia arriba en el depósito (7). Fije el saco de plástico debajo de la abertura de aspiración (31) con la ayuda de grapas (32).
• Asegúrese de que el saco de plástico (19) quede completamente apoyado en las paredes interiores del depósito (7).
• Doble el resto del saco de plástico (19) sobre el borde del depósito (7). Coloque el prefiltro (22) con la flecha en dirección del alojamiento de la manguera (3) en el depósito (7).
• Coloque la parte superior del aspirador (10) y asegure los cierres (9).

Sacar y cerrar el saco de plástico

• Abra los cierres (9) y retire la parte superior del aspirador (10) (ver figura C).
• Retire el prefiltro (22) del depósito (7) por la empuñadura (28).
• Saque el borde del saco de plástico lleno (19) hacia atrás de las grasas (32).
• Retire el saco de plástico (19) cuidadosamente, sin dañarlo, del depósito (7).
• Preste atención a que el saco de plástico no roce en la abertura de aspiración (31) u otros objetos afilados.

Cambiar/colocar la bolsa colectora de polvo (accesorio)

• Abra los cierres (9) y retire la parte superior del aspirador (10) (ver figura C).
• Retire el prefiltro (22) del depósito (7) por la empuñadura (28).
• Retire la bolsa colectora de polvo llena (19) de la brida de empalme hacia afuera. Cierre la abertura del saco colector de polvo pegando hacia abajo la tapa. Quite la bolsa colectora de polvo cerrada del depósito (7).
• Ponga la nueva bolsa colectora de polvo sobre la brida de empalme del aspirador. Asegúrese de que la bolsa colectora de polvo quede apoyada en toda su longitud en la pared interior del depósito (7). Coloque el prefiltro (22) con la flecha en dirección del alojamiento de la manguera (3) en el depósito (7).
• Coloque la parte superior del aspirador (10) y asegure los cierres (9).

Colocar el labio de goma (aspiración en húmedo) (ver figura H)

• Con una herramienta adecuada, tome las tiras de cepillo (24) de la boquilla para suelo (25). Coloque los labios de goma (23) en la boquilla de suelo (25).

Indicación: El lado estructurado de los labios de goma debe indicar hacia afuera.

Indicación: Los requisitos para el grado de transmisión (clase de polvo L) sólo se probaron para la aspiración en seco.

Operación

Retire el enchufe de la caja de enchufe antes de realizar tareas de mantenimiento o limpieza en el aspirador, ajustes del aparato, cambiar accesorios o guardar el aspirador. Esta medida preventiva reduce el riesgo de conectar accidentalmente el aspirador. Retire el acumulador antes de realizar tareas de mantenimiento o limpieza en el aspirador, ajustes del aparato, cambio de accesorios o guardar el aspirador. Esta medida preventiva reduce el riesgo de conectar accidentalmente el aspirador.

Durante el funcionamiento del aspirador, asegúrese de que los rodillos de bloqueo del aspirador estén bloqueados para protegerlo de un desplazamiento involuntario. Pruebe el funcionamiento de los rodillos antes del uso con la superficie relacionada.

Puesta en marcha

Observe la tensión de red. La tensión de la fuente de corriente debe coincidir con las indicaciones en la placa de características del aspirador. ▸ Infórmese sobre las regulaciones/legislación vigentes en su país relativas a la manipulación de materiales en polvo nocivos para la salud.

En ningún caso deben utilizarse el aspirador en recintos con peligro de explosión.

A fin de garantizar una potencia óptima de aspiración, la manguera de aspiración (15) debe desenrollarse siempre completamente del soporte de la manguera de aspiración (10).

GAS 12-25 PL:

El aspirador es apropiado para aspirar y extraer los materiales siguientes:

• Polvos con un valor límite de exposición >1mg / m³

Aspiración en seco

Indicación: Al aspirar en seco, asegúrese de que tanto el prefiltro (22) como también el filtro principal (20) estén colocados en el aspirador.

Aspiración de polvos depositados (GAS 12-25)

• Para conectar el aspirador, ponga el interruptor de conexión/desconexión (1) en el símbolo "On".

• Para desconectar el aspirador, ponga el interruptor de conexión/desconexión (1) en el símbolo "Off".

Aspiración de polvos depositados (GAS 12-25 PL)

• Para conectar el aspirador, ponga el selector de modo de operación (1) en el símbolo "Aspirar".

• Para desconectar el aspirador, ponga el selector de modo de operación (1) en el símbolo "Desconectar".

Aspiración de los polvos generados por herramientas eléctricas en funcionamiento (GAS 12-25 PL) (ver figura I)

La renovación de aire en el cuarto deberá ser suficiente, si el aire de salida es expulsado en el cuarto. Observe las prescripciones legales nacionales al respecto.

En el aspirador se ha integrado una caja de enchufe con puesta a tierra (2). Puede conectar a ella una herramienta eléctrica externa. Tenga en cuenta la potencia máxima admisible de la herramienta eléctrica a conectar.

- GAS 12-25 PL: Montaje del adaptador de aspiración (16). - Coloque el adaptador de aspiración (16) en el racor de aspiración de la herramienta eléctrica.

Indicación: Al trabajar con herramientas eléctricas, cuando la entrada de aire hacia la manguera de aspiración sea pequeña (p. ej. sierra de calar, amoladoras, etc.), se debe abrir la abertura para aire infiltrado (33) del adaptador de aspiración (16). Sólo así puede configurarse sin problemas la limpieza semiautomática del filtro.

Gire para ello el anillo sobre la abertura para aire infiltrado (33), hasta que se obtenga una abertura máxima.

• Para la puesta en servicio del sistema automático de arranque y parada del aspirador, ponga el selector de modo de operación (1) en el símbolo "Sistema automático de arranque y parada".

• Para la puesta en servicio del aspirador, conecte la herramienta eléctrica enchufada en la caja de enchufe (2). El aspirador se pone a funcionar automáticamente.
• Desconecte la herramienta eléctrica, para que la aspiración finalice.

El funcionamiento posterior del sistema automático de arranque y parada sigue funcionando hasta 6 segundos, para aspirar los polvos remanentes en la manguera de aspiración.

• Para desconectar el aspirador, ponga el selector de modo de operación (1) en el símbolo "Desconectar".

Aspiración en húmedo

No utilice la aspiradora para aspirar líquidos inflamables o explosivos, como gasolina, aceite, alcohol o disolventes. No aspire polvos calientes, ardientes o explosivos. No opere la aspiradora en ámbitos con riesgo de explosión. El material en polvo, los vapores o los líquidos pueden incendiarse o explotar. El aspirador no debe usarse como una bomba de agua. El aspirador está diseñado para absorber mezcla de aire y agua.

Indicación: Asegúrese de que, en el caso de la aspiración en húmedo, se ha sacado el filtro principal (20) del aspirador.

Operaciones de trabajo antes de la aspiración en húmedo

• Abra los cierres (9) y retire la parte superior del aspirador (10) (ver figura C).
• En caso necesario, retire el saco de plástico (19) o la bolsa colectora de polvo. Gire el soporte del filtro (29) hasta el tope en el sentido de giro y retire el soporte del filtro junto con el filtro principal (20) de la parte superior del aspirador (10).
• Inserte el filtro húmedo (21) completamente sobre la cesta del filtro (30).

Asegúrese de que el filtro húmedo (21) se encuentre sobre la cesta del filtro (30) en su totalidad.

- Coloque la parte superior del aspirador (10) y asegure los cierres (9). - Coloque el labio de goma (23) en la boquilla de suelo (25).

Aspiración de líquidos

• Conecte el aspirador (GAS 12-25: Interruptor de conexión/desconexión (1) en "On"; GAS 12-25 PL: Selector de modo de operación (1) en el símbolo "Aspirar"). El aspirador está equipado con un flotador. Si se alcanza la máxima altura de llenado, se detiene la aspiración.
• Ponga el interruptor de conexión/desconexión (1) en "Off" (GAS 12-25) o el selector de modo de operación (1) en el símbolo "Desconectar" (GAS 12-25 PL).
• Vacíe el depósito (7). Tras la aspiración en húmedo, para la prevención de crecimiento de moho: Limpieza del filtro húmedo

Limpieza de filtro semiautomática

A más tardar cuando la potencia de succión ya no sea suficiente, debe activarse la limpieza del filtro. La frecuencia de limpieza del filtro depende del tipo y cantidad de polvo. Si se aplica con regularidad, puede trabajar más tiempo con un gran rendimiento de aspiración. - Desconecte el aspirador durante 6-10 segundos y vuelva a conectarlo. Repita esto varias veces seguidas.

El prefiltro (22) se limpia con golpes de aire cuando se apaga.

• Para trabajar cuando el encendido de las manos, y como se les cantidades de los tiros.

Mantenimiento y servicios

Mantenimiento y limpieza

Retire el enchufe de la caja de enchufe antes de realizar tareas de mantenimiento o limpieza en el aspirador, ajustes del aparato, cambiar accesorios o guardar el aspirador. Esta medida preventiva reduce el riesgo de conectar accidentalmente el aspirador. Retire el acumulador antes de realizar tareas de mantenimiento o limpieza en el aspirador, ajustes del aparato, cambiar accesorios o guardar el aspirador. Esta medida preventiva reduce el riesgo de conectar accidentalmente el aspirador. Siempre mantenga limpio el aspirador y las rejillas de ventilación para trabajar con eficacia y seguridad.

Si es necesario reemplazar el cable de conexión, entonces esto debe ser realizado por Bosch o por un servicio técnico autorizado para herramientas eléctricas Bosch, para evitar riesgos de seguridad.

Si el acumulador ya no está apto para el funcionamiento, comuníquese con un centro de servicios técnico autorizado para herramientas eléctricas Bosch.

Lleve una máscara protectora contra polvo en el mantenimiento y la limpieza del aspirador. Limpie la carcasa del aspirador de vez en cuando con un paño húmedo. No limpie el aspirador con aire comprimido. Los filtros u otros componentes podrían resultar dañados.

Al menos una vez al año, el fabricante o una persona instruida debe realizar una inspección técnica del aspirador (p. ej., comprobar que los filtros no estén dañados, que no haya fugas en el aspirador y que los dispositivos de control funcionen correctamente).

Limpieza y mantenimiento antes de aspirar sustancias perjudiciales para la salud

• Considere contaminadas todas las piezas que puedan haber estado en contacto con sustancias perjudiciales para la salud.
• Aspire, limpie o selle minuciosamente el exterior del aspirador antes de sacarlo de la zona con sustancias perjudiciales para la salud.
• Limpie, desmonte y realice el mantenimiento del aspirador solo si puede hacerlo sin poner en peligro su vida o la de otras personas. Utilice un equipo de protección personal en los trabajos de mantenimiento y limpieza. Realice el trabajo en un espacio bien ventilado. - Limpie primero el exterior del aspirador antes de desmontarlo.
• Elimine todas las piezas del aspirador que no pueda limpiar satisfactoriamente en bolsas impermeables. Res

pete en ello las disposiciones vigentes para la eliminación de estos residuos. - Limpie la zona de mantenimiento antes de terminar el trabajo.

Limpiar el depósito

Limpie el depósito (7) de vez en cuando con producto de limpieza corriente en el comercio, no abrasivo, y déjelo que se seque.

Limpieza del filtro

El vaciado periódico del depósito para polvos y la limpieza de los filtros garantizan una potencia óptima de aspiración. Si a pesar de ello no se logra alcanzar la potencia de aspiración usual, debe acudirse al servicio técnico.

Limpieza del prefiltro

• Abra los cierres (9) y retire la parte superior del aspirador (10) (ver figura C).
• Retire el prefiltro (22) del depósito (7) por la empuñadura (28).
• Sacuda el prefiltro (22) sobre un recipiente para desperdicios adecuado. Coloque el prefiltro (22) con la flecha en dirección del alojamiento de la manguera (3) en el depósito (7).
• Coloque la parte superior del aspirador (10) y asegure los cierres (9).

Limpieza del filtro principal

• Abra los cierres (9) y retire la parte superior del aspirador (10) (ver figura C). Gire el soporte del filtro (29) hasta el tope en el sentido de giro y retire el soporte del filtro junto con el filtro principal (20) de la parte superior del aspirador (10).
• Cepille las aletas del filtro principal (20) con un cepillo blando. O reemplace un filtro principal dañado (20).
• Ponga el soporte del filtro (29) junto con el filtro principal (20) sobre la cesta del filtro (30) y gire el soporte del filtro (29) hasta el tope en sentido de giro. Coloque la parte superior del aspirador (10) y asegure los cierres (9).

Limpieza del filtro húmedo

Tras la aspiración en húmedo para la prevención de crecimiento de moho:

• Abra los cierres (9) y retire la parte superior del aspirador (10) (ver figura C).
• Deje que se seque bien la parte superior del aspirador (10).
• Retire el filtro húmedo (21) y la cesta del filtro (30). Lave el filtro húmedo (21) bajo agua corriente y déjelo secar completamente.
• Inserte el filtro húmedo (21) completamente sobre la cesta del filtro (30). Coloque la parte superior del aspirador (10) y asegure los cierres (9).

Limpiar/cambiar el filtro (ver figuras E1-E2)

Reemplace inmediatamente los filtros dañados.

Gire el soporte del filtro (29) hasta el tope en el sentido de giro y retire el soporte del filtro junto con el filtro principal (20) de la parte superior del aspirador (10). Retire el filtro principal (20) sucio/dañado del porta filtros (29). Cepille las aletas del filtro principal (20) con un cepillo blando. O reemplace un filtro principal dañado (20). Coloque el porta filtros (29) sobre el filtro principal (20) limpio/nuevo. Ponga el soporte del filtro (29) junto con el filtro principal (20) sobre la cesta del filtro (30) y gire el soporte del filtro (29) hasta el tope en sentido de giro.

Coloque la parte superior del aspirador (10) y asegure los cierres (9). Abra los cierres (9) y retire la parte superior del aspirador (10).

Conservación y transporte (ver figura J1-J2)

• Enrolle el cable de la red alrededor del asa de transporte (12).
• Inserte los tubos de aspiración (26) en los soportes (14). Coloque la manguera de aspiración (15) alrededor de la parte superior del aspirador en el soporte (11).
• Transporte el aspirador por el asa de transporte (12) o arrastre el aspirador en pisos nivelados con la ayuda de la cinta de tracción (4) detrás de Ud.
• Guarde el aspirador en una habitación seca y asegúrelo contra el uso no autorizado.
• Para fijar los rodillos (6), pise hacia abajo el freno de rodillo guía (5).

Remedio de perturbaciones

Si se presenta una perturbación (p. ej. rotura del filtro), debe desconectarse inmediatamente el aspira

dor. Antes de realizar una nueva puesta en servicio debe eliminarse la perturbación.

Problema Remedio

La turbina de aspiración no arranca. - Examinar el cable de red, el enchufe de red, el fusible y la caja de enchufe.
	GAS 12-25 PL:El selector de modelos de operación (1) se encuesta en "Sistema automático dearranque y parada".- Poner el interruptor selector del modo de funcionaimiento (1) en el símbolo "Aspirar" o conectar la herramipta electrica enchufada en la caja de enchufe (2).
La turbina de aspiración no arrancade nuevo tras vaciar el depósito.	- Desconectar el aspirador y esperar 5segundos; a continuación, volver a connectarlo.
La fuerza de aspiración disminuye.	- Vaciar el depósito (7).- Eliminar las obstrucciones de la boquilla de aspiración, el tubo de aspiración (26),la manguera de aspiración (15) o el filtro principal (20).- Cambiar el saco de plástico (19) o la bolsa colectora de polvo.- Encastrar correctamente el soporte del filtro (29).- Colocar correctamente la parte superior del aspirador (10) y cerrar los cierras(9).- Cambiar el prefiltro (22), el filtro principal (20) o el filtró humedo (21).
Escape de polvo al aspirar	- Verificar el correcto montaje del filtró principal (20).- Cambiar el filtró principal (20).
El sistemas automatístico de desconexión(aspiración en humedo) no responde.	En el caso de liquidos electricamente no conductores o con formación de espuma nofunciona el sistemas automatístico de desconexión.- Controlar permanentelemente el nivel de llenado.
La limpieza semiautomática del filtrono,no funciona	- Vaciar el depósito (7).

Servicio técnico y atención al cliente

El Servicio Técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Las representacio

nes gráficas tridimensionales e informaciones de repuestos se encontrarán también bajo: www.bosch-pt.com

El equipo asesor de aplicaciones de Bosch le ayudará gustosa

mente en caso de preguntas sobre nuestros productos y sus accesorios.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del producto.

España

Robert Bosch España S.L.U.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Para efectuar su pedido online de recambios o pagar la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net.

Tel. Asesoramiento al cliente: 902 531 553

Fax: [phone]

México

Robert Bosch, S. de R.L. de C.V.

www.boschherramientas.com.mx

Direcciones de servicios adicionales se encontrarán bajo:

El aspirador, los accesorios y los embalajes deben someterse a un proceso de recuperación que respete el medio ambiente.

¡No arroje el aspirador a la basura doméstica!

Sólo para los países de la UE:

Conforme a la Directiva Europea 2012/19/UE sobre aparatos eléctricos y electrónicos inservibles y su realización en ley nacional, deberán acumularse por separado los aspiradores para ser sometidos a un reciclaje ecológico.

En el caso de una eliminación inadecuada, los aparatos eléctricos y electrónicos pueden tener efectos nocivos para el medio ambiente y la salud humana debido a la posible presencia de sustancias peligrosas.

El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado.

Portugués de Brasil

Pasos de trabajo antes de aspirar líquidos

Limpieza semiautomática de filtro

Van de Bién Phap Sua Chua

Tuabin hut chua khoi dong. -Kiem tra day dien, which cam dien, cau chi va 6 cam dien.

GAS 12-25 PL:

Cong tac chon che do van hanh (1) o, Tu dong Khoi dong/Ngung.

-Dat cong tac chon che do van hanh (1) thanh bieu tuong "Hut" hoac cam dung cu dien da ket noi vao 6 cam (2).

Tuabin hut chua khoi dong lai -Tat may hut bui va cho 5 giay, sau do bat lai. sau khi lam rong thung chua.

Giam luc hut. - Lam rong thung chua

Van de Bien Phap Sua Chua
