GAS 1225 Professional - Aspirateur BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur eau et poussière
Marque	Bosch
Modèle	GAS 1225 Professional
Puissance absorbée nominale	1250 W
Fréquence	50-60 Hz
Contenance brute de la cuve	25 L
Contenance nette (liquides)	15 L
Volume du sac à poussières	20 L
Dépression maxi (aspirateur)	19 kPa
Débit maxi (aspirateur)	36 L/s
Poids selon EPTA 01:2014	8,6 kg
Indice de protection	IPX4
Classe de protection	II
Niveau de pression acoustique	76 dB(A)
Fonction aspiration à sec	Oui
Fonction aspiration de liquides	Oui (avec filtre à liquides)
Fonction soufflage	Oui
Mise en marche/arrêt automatique	Oui (modèle PL)
Classe de filtration L	Pour poussières > 1 mg/m³
Système de nettoyage du filtre	Nettoyage semi-automatique
Arrêt automatique pour liquides	Par flotteur
Accessoires inclus	Tuyau d'aspiration, suceur droit, suceur sol, lèvres d'étanchéité, préfiltre, filtre principal, filtre à liquides
Service après-vente	Bosch : pièces détachées et réparations

FOIRE AUX QUESTIONS - GAS 1225 Professional BOSCH

Comment mettre en marche l'aspirateur ?

Pour le modèle GAS 12-25, placez l'interrupteur Marche/Arrêt (1) sur la position On. Pour le modèle GAS 12-25 PL, placez le sélecteur de mode de fonctionnement (1) sur le symbole Aspiration.

Puis-je aspirer des liquides avec cet aspirateur ?

Oui, mais uniquement des liquides ininflammables. Retirez le préfiltre et le filtre principal, installez le filtre à liquides (21) et les lèvres d'étanchéité (23) sur le suceur. L'arrêt automatique par flotteur empêche le débordement.

Comment nettoyer le filtre principal ?

Ouvrez les fermetures (9), retirez la partie supérieure, tournez le support de filtre (29) et sortez le filtre principal (20). Brossez les lamelles avec une brosse souple ou remplacez-le s'il est endommagé. Remontez en sens inverse.

Comment activer la fonction de mise en marche/arrêt automatique (modèle PL) ?

Placez le sélecteur de mode (1) sur le symbole Mise en marche/arrêt automatique. Branchez un outil électroportatif sur la prise (2). L'aspirateur se met en marche avec l'outil et s'arrête 6 secondes après son arrêt.

Que faire si la puissance d'aspiration diminue ?

Vérifiez : cuve pleine, suceur/tuyau obstrué, filtre encrassé, sac à poussières plein. Videz la cuve et nettoyez le filtre. Activez le nettoyage semi-automatique en arrêtant et redémarrant l'aspirateur plusieurs fois.

Puis utiliser l'aspirateur sans sac à poussières ?

Oui, pour les matières sèches, vous pouvez utiliser un sac plastique ou un sac à poussières (accessoire). Fixez le sac sous l'ouverture d'aspiration avec les agrafes (32). Pour les liquides, retirez tout sac.

Comment transporter l'aspirateur ?

Enroulez le câble autour de la poignée (12), rangez les tubes dans les fixations (14) et enroulez le tuyau autour de la partie supérieure. Portez par la poignée ou tirez par la sangle (4) sur sols plans. Bloquez les roues pivotantes avec le frein (5).

L'aspirateur s'arrête pendant l'aspiration de liquides, que faire ?

C'est normal : le flotteur déclenche l'arrêt automatique quand la cuve est pleine. Videz la cuve (7) et réutilisez. Si l'arrêt ne fonctionne pas (liquides conducteurs ou mousse), surveillez le niveau régulièrement.

Comment entretenir le préfiltre ?

Ouvrez les fermetures (9), retirez le préfiltre (22) par sa poignée (28). Secouez-le au-dessus d'un conteneur. Remettez-le en place avec la flèche dirigée vers le raccord d'aspiration.

Où trouver des pièces de rechange ?

Consultez le site www.bosch-pt.com pour les vues éclatées et les pièces. Contactez le service après-vente Bosch (en France : 0970821226) ou un revendeur agréé.

MODE D'EMPLOI GAS 1225 Professional BOSCH

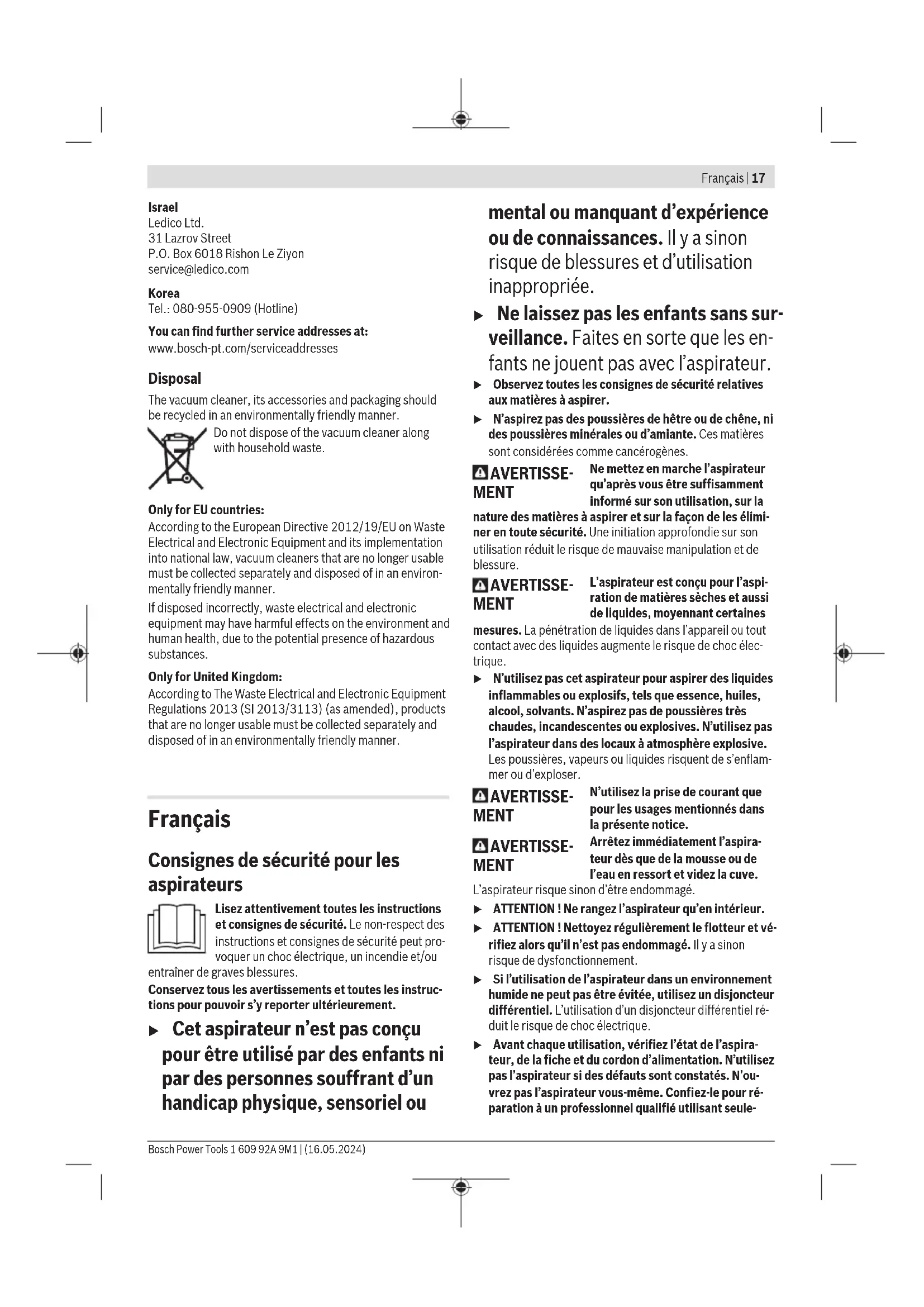

Consignes de sécurité pour les aspirateurs

Lisez attentivement toutes les instructions et consignes de sécurité. Le non-respect des instructions et consignes de sécurité peut provoquer un choc électrique, un incendie et/ou

entraîner de graves blessures.

Conservez tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Cet aspirateur n'est pas conçu pour être utilisé par des enfants ni par des personnes souffrant d'un handicap physique, sensoriel ou

mental ou manquant d'expérience ou de connaissances. Il y a sinon risque de blessures et d'utilisation inappropriée.

Ne laissez pas les enfants sans surveillance. Faites en sorte que les enfants ne jouent pas avec l'aspirateur. Observez toutes les consignes de sécurité relatives aux matières à aspirer. N'aspirez pas des poussières de hêtre ou de chêne, ni des poussières minérales ou d'amiante. Ces matières sont considérées comme cancérogènes.

AVERTISSEMENT

Ne mettez en marche l'aspirateur qu'après vous être suffisamment informé sur son utilisation, sur la

nature des matières à aspirer et sur la façon de les éliminer en toute sécurité. Une initiation approfondie sur son utilisation réduit le risque de mauvaise manipulation et de blessure.

AVERTISSEMENT

L'aspirateur est conçu pour l'aspiration de matières sèches et aussi de liquides, moyennant certaines

mesures. La pénétration de liquides dans l'appareil ou tout contact avec des liquides augmente le risque de choc électrique.

N'utilisez pas cet aspirateur pour aspirer des liquides inflammables ou explosifs, tels que essence, huiles, alcool, solvants. N'aspirez pas de poussières très chaudes, incandescentes ou explosives. N'utilisez pas l'aspirateur dans des locaux à atmosphère explosive. Les poussières, vapeurs ou liquides risquent de s'enflammer ou d'exploser.

AVERTISSEMENT

N'utilisez la prise de courant que pour les usages mentionnés dans la présente notice.

AVERTISSEMENT

Arrêtez immédiatement l'aspirateur dès que de la mousse ou de l'eau en sort et videz la cuve.

L'aspirateur risque sinon d'être endommagé.

ATTENTION ! Ne rangez l'aspirateur qu'en intérieur. ATTENTION ! Nettoyez régulièrement le flotteur et vérifiez qu'il n'est pas endommagé. Il y a sinon risque de dysfonctionnement. Si l'utilisation de l'aspirateur dans un environnement humide ne peut pas être évitée, utilisez un disjoncteur différentiel. L'utilisation d'un disjoncteur différentiel réduit le risque de choc électrique. Avant chaque utilisation, vérifiez l'état de l'aspirateur, de la fiche et du cordon d'alimentation. N'utilisez pas l'aspirateur si des défauts sont constatés. N'ouvrez pas l'aspirateur vous-même. Confiez-le pour réparation à un professionnel qualifié utilisant seule

ment des pièces de rechange d'origine. Un aspirateur, un câble et/ou une fiche endommagés augmentent le risque d'un choc électrique.

Veillez à ne pas écraser ou coincer le câble. Ne tirez pas sur le câble pour l'extraire de la prise électrique ou pour déplacer l'aspirateur. Un câble endommagé augmente le risque de choc électrique. Débranchez le cordon de la prise électrique avant de nettoyer l'aspirateur, d'effectuer des réglages, de changer d'accessoire ou de ranger l'aspirateur. Cette mesure de précaution prévient toute mise en marche intempestive de l'aspirateur. Veillez à bien aérer la zone de travail. Ne confiez la réparation de l'aspirateur qu'à un professionnel qualifié utilisant seulement des pièces de rechange d'origine. Ceci est indispensable pour préserver la sécurité de fonctionnement de l'aspirateur.

AVERTISSEMENT

L'aspirateur contient des poussières nuisibles à la santé. Confiez son vidage, son entretien et le re

trait du bac collecteur de poussière à un professionnel qualifié. Le port d'équipements de protection appropriés est obligatoire. N'utilisez l'aspirateur qu'avec le système de filtration complet et bien en place. Vous mettriez sinon votre santé en danger.

Avant de mettre en marche l'aspirateur, assurez-vous du bon état du tuyau d'aspiration. Laissez également le tuyau d'aspiration raccordé à l'aspirateur pour éviter que de la poussière ne sorte involontairement. Vous risqueriez sinon d'aspirer de la poussière. Ne vous asseyez jamais sur l'aspirateur. Vous risqueriez d'endommager l'aspirateur. Soyez prudent lors de l'utilisation du cordon d'alimentation et du tuyau d'aspiration. Vous pourriez sinon mettre en danger d'autres personnes. Ne dirigez jamais un jet d'eau directement sur l'aspirateur pour le nettoyer. Toute pénétration d'eau à l'intérieur de la partie supérieure de l'aspirateur augmente le risque de choc électrique. N'apportez aucune modification à la batterie et ne l'ouvrez pas. Risque de court-circuit. Si l'accu est endommagé ou utilisé de manière non conforme, des vapeurs peuvent s'échapper. L'accu peut brûler ou exploser. Ventilez le local et consultez un médecin en cas de malaise. Les vapeurs peuvent entraîner des irritations des voies respiratoires. En cas d'utilisation inappropriée ou de défectuosité de l'accu, du liquide inflammable peut suinter de l'accu. Évitez tout contact avec ce liquide. En cas de contact accidentel, rincez abondamment à l'eau. Si le liquide entre en contact avec les yeux, consultez en plus un médecin dans les plus brefs délais. Le liquide qui s'échappe de l'accu peut causer des irritations ou des brûlures. Les objets pointus comme un clou ou un tournevis et le fait d'exercer une force extérieure sur le boîtier risque

d'endommager l'accu. Il peut en résulter un court-circuit interne et l'accu risque de s'enflammer, de dégager des fumées, d'exploser ou de surchauffer.

Lorsque l'accu n'est pas utilisé, tenez-le à l'écart de tout objet métallique (trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille) susceptible de créer un court-circuit entre les contacts. Le court-circuitage des contacts d'un accu peut causer des brûlures ou causer un incendie. Tout risque de surcharge dangereuse sera alors exclu. Ne chargez les accus qu'avec des chargeurs recommandés par le fabricant. Un chargeur conçu pour un type d'accu bien spécifique peut provoquer un incendie lorsqu'il est utilisé pour charger d'autres accus.

Conservez la batterie à l'abri de la chaleur, en la protégeant p. ex. de l'ensoleillement direct, du feu, de la saleté, de l'eau et de l'humidité. Il existe un risque d'explosion et de courts-circuits.

Protégez l'aspirateur de la chaleur (ensoleillement direct, flamme), de l'eau et de l'humidité. Il y a sinon risque d'explosion.

• Branchez l'aspirateur sur une prise électrique correctement reliée à la terre. La prise électrique et la rallonge doivent posséder un conducteur de mise à la terre.

Symboles

Les symboles suivants peuvent être importants pour l'utilisation de votre aspirateur. Veuillez mémoriser ces symboles et leur signification. Une bonne connaissance des symboles vous permettra d'utiliser l'aspirateur au mieux et en toute sécurité.

Symboles et leur signification

AVERTISSEMENT ! Lisez attentivement toutes les instructions et consignes de sécurité. Le non-respect des instructions et consignes de sécurité peut provoquer un choc électrique, un incendie et/ou entraîner de graves blessures.

GAS 12-25 PL : aspirateur conforme à la classe de filtration L selon CEI/EN 60335-2-69 conçu pour l'aspiration à sec de poussières nuisibles à la santé avec une valeur limite d'exposition >1mg / m³

Symboles et leur signification

N'accrochez pas l'aspirateur à un palan, un crochet de grue ou autre pour le transporter. L'aspirateur n'est pas grutable. Il y a alors risque de blessure et de dommage matériel.

Ne vous asseyez jamais sur l'aspirateur et ne l'utilisez pas comme marchepied ou tabouret. L'aspirateur risque de basculer et d'être endommagé. Il y a risque de blessure.

GAS 12-25

Arrêt

Aspiration

Aspiration de poussières qui se sont déposées

GAS 12-25 PL

Mise en marche/arrêt automatique

Aspiration des poussières produites par les outils électroportatifs pendant leur utilisation. L'aspirateur se met en marche automatiquement et s'arrête de façon différée.

⑩	Arrêt
1.	Aspiration
	Aspiration de poussières qui se sont déposées
on.	Indication de la puissance maximale admissible de l'utilé electroportatif raccordé (diffère selon les pays)

Description du produit et des prestations

Référez-vous aux illustrations qui se trouvent au début de la notice d'utilisation.

Utilisation conforme

L'aspirateur est conçu pour l'aspiration, le soufflage et la séparation de poussières sèches ininflammables, de liquides ininflammables et de mélanges eau-air. Il est destiné aux applications professionnelles exigeantes (par ex. sur les chantiers, dans l'industrie et dans les ateliers) ainsi qu'à une utilisation domestique chez des particuliers.

GAS 12-25 PL :

L'aspirateur a été contrôlé conformément aux prescriptions relatives à l'aspiration de poussières et satisfait à la classe de filtration L.

Les aspirateurs conformes à la classe de filtration L selon IEC/EN 60335-2-69 ne doivent être utilisés que pour l'aspiration à sec de poussières nuisibles à la santé avec une valeur limite d'exposition >1mg / m³

N'utilisez l'aspirateur qu'après vous être familiarisé avec toutes ses fonctions ou après avoir été initié à son utilisation.

Éléments constitutifs

La numérotation des éléments se réfère à la représentation de l'aspirateur dans les pages graphiques.

(1) Interrupteur Marche/Arrêt (GAS 12-25) (1) Sélecteur de mode de fonctionnement (GAS 12-25 PL) (2) Prise électrique pour outil électroportatif (GAS 12-25 PL) (3) Raccord d'aspiration (fonction aspiration) (4) Sangle (5) Frein de roue pivotante (6) Roue pivotante (7) Cuve (8) Roue fixe (9) Patte de fermeture de la partie supérieure de l'aspirateur (10) Partie supérieure de l'aspirateur (11) Fixation pour tuyau d'aspiration (12) Poignée de transport (13) Raccord d'aspiration (fonction soufflage) (14) Fixation pour tuyau d'aspiration (15) Tuyau d'aspiration (16) Adaptateur d'aspiration (GAS 12-25 PL) (17) Coude d'aspiration (18) Suceur droit (19) Sac plastique/sac à poussières a) (20) Filtre principal (21) Filtre humide (22) Préfiltre (23) Lèvre d'étanchéité (24) Bande à brosses (25) Suceur pour sols (26) Tube d'aspiration (27) Bouton poussoir (28) Poignée du préfiltre (29) Support de filtre (30) Panier de filtre (31) Ouverture d'aspiration (32) Agrafes pour la fixation du sac plastique

(33) Orifice d'air secondaire

(34) Tuyau de sortie d'air

a) Cet accessoire n'est pas fourni.

Caractéristiques techniques

Aspirateur eau et poussière GAS 12-25 GAS 12-25 GAS 12-25 PL
Référence		3 601 J7C 0.. 3 601 J7C 0C. 3 601 J7C 1..
Puisance absorbée nominale W 1 250 1 000 1 250
Fréquence Hz 50-60 50-60 50-60
Contenance (brute) de la cuve I 25 25 25
Contenance nette de la cuve (liquides) I 15 15 15
Volume du sac à poussières I 20 20 20
Dépression maxiA)
- Aspirateur kPa 19 17 19
- Turbine kPa 20 19 20
Débit maxiA)
- Aspirateur	I/s 36 33 36
- Turbine	I/s 65 60 65
Mise en marche/arrêt automatique		-	-
Poids selon EPTA-Procedure 01:2014	kg	8,6	8,6
Indice de protection		☐ / II	☐ / II
Indice de protection		IPX4	IPX4

A) mesurée avec tuyau d'aspiration de 035 mm et de 3 m de longueur

Les données indiquées sont valables pour une tension nominale [U] de 230 V. Elles peuvent varier lorsque la tension diffère de cette valeur et sur certaines versions destinées à certains pays.

Les valeurs peuvent varier selon le produit, les conditions d'utilisation et les conditions ambiantes. Pour plus d'informations, rendez-vous sur www.bosch-professional.com/wac.

Mise en marche/arrêt automatique
3 601 J7C ...	Tension nominale	Puisance maximale	Puisance minimale
1L0	240 V	1 700 W	100 W
1K0/100/1E0/1H0	220-230 V	2 050 W	100 W
1F0/180/1N0	220 V	950 W	100 W

Indication de la puissance maximale admissible de l'outil électroportatif raccordé.

Pour les modèles vendus dans d'autres pays, ces valeurs peuvent différer. Référez-vous aux indications qui se trouvent sur la prise de l'aspirateur.

Informations sur le niveau sonore/les vibrations

Valeurs d'émissions sonores déterminées conformément à EN 60335-2-69.

Le niveau de pression acoustique en dB(A) typique de l'aspirateur est de 76 dB(A). Incertitude K = 3 dB. Le niveau sonore peut dépasser les valeurs indiquées pendant l'utilisation de l'util. Portez un casque antibruit!

Valeurs globales de vibration a_h (somme vectorielle sur les trois axes) et incertitude K conformément

à EN 60335-2-69 :

a_h < 2,5m / s²,K = 1,5m / s².

Montage

Débranchez le cordon de la prise électrique avant de nettoyer l'aspirateur, d'effectuer des réglages, de changer d'accessoire ou de ranger l'aspirateur. Cette mesure de précaution prévient toute mise en marche intempestive de l'aspirateur. Retirez l'accu avant de nettoyer l'aspirateur, d'effectuer des réglages, de changer d'accessoire ou de ranger l'aspirateur. Cette mesure de précaution prévient toute mise en marche intempestive de l'aspirateur.

Montage des accessoires d'aspiration (voir figure A)

Le tuyau d'aspiration (15) est pourvu d'un système de clip-sage permettant le raccordement des accessoires d'aspiration (adaptateur d'aspiration (16), coude d'aspiration (17)).

Montage des suceurs et des tubes

• Enfichez le suceur coudé (17) sur le flexible d'aspiration (15) jusqu'au clic entre les deux boutons-pression (27).
• Emboîtez ensuite l'accessoire d'aspiration souhaité (suceur pour sols, suceur droit, tube d'aspiration, etc.) sur le coude d'aspiration (17). Pour retirer l'adaptateur ou le suceur, pressez les boutons-pression (27) vers l'intérieur et tirez.

Montage de l'adaptateur d'aspiration (GAS 12-25 PL)

• Emboîtez l'adaptateur d'aspiration (16) sur le tuyau d'aspiration (15) jusqu'à ce que les deux boutons-pression (27) du tuyau d'aspiration s'enclenchent de manière audible. Pour retirer l'adaptateur, pressez les boutons-pression (27) vers l'intérieur et tirez.

Montage du tuyau d'aspiration

Fonction aspiration (voir figure B1)

• Positionnez le tuyau d'aspiration (15) sur le raccord d'aspiration (3) et tournez-le jusqu'en butée dans le sens (2).

Remarque : Lors de l'aspiration, le frottement de la poussière contre les parois du tuyau d'aspiration et de l'accessoire génère des charges électrostatiques pouvant donner lieu à des décharges électrostatiques plus ou moins gênantes pour l'utilisateur (dépend des conditions environnantes et de la sensibilité corporelle de chacun). Bosch recommande pour cette raison l'utilisation d'un tuyau d'aspiration antistatique (accessoire) pour l'aspiration de poussières fines et de matières sèches.

Fonction soufflage (voir figure B2)

L'aspirateur est doté d'une fonction soufflage. Ne rejetez pas l'air évacué dans la pièce dans laquelle vous vous trouvez. N'utilisez la fonction de soufflage qu'avec un tuyau flexible propre. Les poussières peuvent être nuisibles à la santé.

N'utilisez pour la fonction soufflage que le flexible de soufflage (34) (accessoire) avec raccordement adapté qui est représenté ici. Le flexible d'aspiration fourni avec l'aspirateur ne convient pas pour le soufflage.

Mettez en marche l'aspirateur pendant au moins 5 s (GAS 12-25 : interrupteur Marche/Arrêt (1) sur « On » ; GAS 12-25 PL : sélecteur de mode de fonctionnement (1) sur le symbole « Aspiration ») pour débarrasser le tuyau d'aspiration (15) des poussières qui se sont déposées. Tournez le flexible d'aspiration (15) jusqu'en butée dans le sens, puis retirez-le du raccord d'aspiration (3).

• Positionnez le tuyau de sortie d'air (34) sur le raccord d'aspiration (13) et tournez-le jusqu'en butée dans le sens.

Retrait/mise en place du préfiltre

Le préfiltre (22) retient les saletés grossières et prolonge la durée de vie du filtre principal. Vous devez retirer le préfiltre de la cuve pour nettoyer le filtre principal.

Saisissez le préfiltre (22) par sa poignée (28) pour le retirer facilement.

Retrait du préfiltre (voir figure D1)

Ouvrez les deux fermetures (9) et relevez la partie supérieure de l'aspirateur (10) (voir figure C). Retirez le préfiltre (22) de la cuve (7) à l'aide de la poignée (28).

Mise en place du préfiltre (voir figure D2)

• Insérez le préfiltre (22) dans la cuve (7) avec la flèche en direction du raccord d'aspiration (3).
• Remettez en place la partie supérieure de l'aspirateur (10) et fermez les fermetures (9).

Retrait/mise en place du filtre principal

Retrait du filtre principal (voir figure E1)

Ouvrez les deux fermetures (9) et relevez la partie supérieure de l'aspirateur (10) (voir figure C). Tournez le support de filtre (29) jusqu'en butée dans le sens et retirez-le avec le filtre principal (20) de la partie supérieure de l'aspirateur (10).

Mise en place du filtre principal (voir figure E2)

Glissez le support de filtre (29) avec le filtre principal (20) au-dessus du panier de filtre (30) et tournez le support de filtre (29) jusqu'en butée dans le sens. Remettez en place la partie supérieure de l'aspirateur (10) et fermez les fermetures (9).

Remarque : Vérifiez toujours que le filtre soit bien en place. Cela est particulièrement important lors de l'aspiration de poussières nuisibles à la santé.

Mise en place/retrait du filtre à liquides

Pour l'aspiration de mélanges eau-matières solides, l'aspirateur est doté d'un filtre à liquides (21) permettant de séparer le liquide des matières solides.

Retrait du filtre à liquides (voir figure F1)

- Ouvrez les deux fermetures (9) et relevez la partie supérieure de l'aspirateur (10) (voir figure C). Tournez le support de filtre (29) jusqu'en butée dans le sens et retirez-le avec le filtre principal (20) de la partie supérieure de l'aspirateur (10). - Retirez le filtre à liquides (21) du panier de filtre (30).

Mise en place du filtre à liquides (voir figure F2)

- Glissez complètement le filtre à liquides (21) au-dessus du panier de filtre (30).

• Remettez en place la partie supérieure de l'aspirateur (10) et fermez les fermetures (9).

Mise en place/retrait d'un sac plastique ou sac à poussières (pour l'aspiration de matières sèches)

Pour l'aspiration de matières sèches, vous pouvez placer dans la cuve (7) soit un sac plastique (19), soit un sac à poussières (accessoire). Cela facilite l'élimination des saletés grossières.

Mise en place d'un sac plastique (voir figures G1-G3)

- Ouvrez les deux fermetures (9) et relevez la partie supérieure de l'aspirateur (10) (voir figure C). Retirez le préfiltre (22) de la cuve (7) à l'aide de la poignée (28). - Insérez le sac plastique (19) dans la cuve (7) avec l'ouverture de remplissage orientée vers le haut. Fixez le sac plastique sous l'ouverture d'aspiration (31) avec les agrafes (32). - Faites en sorte que le sac plastique (19) épouse bien tout l'intérieur de la cuve (7). Rabattez le reste du sac plastique (19) au-dessus du bord de la cuve (7). - Insérez le préfiltre (22) dans la cuve (7) avec la flèche en direction du raccord d'aspiration (3). - Remettez en place la partie supérieure de l'aspirateur (10) et fermez les fermetures (9).

Retrait et fermeture du sac plastique

- Ouvrez les deux fermetures (9) et relevez la partie supérieure de l'aspirateur (10) (voir figure C). - Retirez le préfiltre (22) de la cuve (7) à l'aide de la poignée (28). - Dégagez vers l'arrière le bord du sac plastique (19) des agrafes (32). - Retirez avec précaution le sac plastique (19) de la cuve (7), sans l'endommager. - Veillez ce faisant à ce que le sac plastique ne frotte pas contre l'ouverture d'aspiration (31) ou contre d'autres objets proéminents ou saillants.

Mise en place/remplacement d'un sac à poussières (accessoire)

- Ouvrez les deux fermetures (9) et relevez la partie supérieure de l'aspirateur (10) (voir figure C). Retirez le préfiltre (22) de la cuve (7) à l'aide de la poignée (28). - Dégagez vers l'arrière le sac à poussières plein (19) de la bride. Fermez l'ouverture du sac à poussières en rabattant le couvercle. Retirez le sac à poussières fermé de la cuve (7). - Glissez le nouveau sac à poussières au-dessus de la bride de l'aspirateur. Faites en sorte que le sac à poussières appuie bien sur toute sa longueur contre la paroi de la cuve (7).

• Insérez le préfiltre (22) dans la cuve (7) avec la flèche en direction du raccord d'aspiration (3).
• Remettez en place la partie supérieure de l'aspirateur (10) et fermez les fermetures (9).

Mise en place des lèvres d'étanchéité (aspiration de liquides) (voir figure H)

• Retirez avec un outil approprié les bandes à brosses (24) du suceur pour sols (25).
• Positionnez les lèvres d'étanchéité (23) sur le suceur pour sols (25).

Remarque : Le côté structuré des lèvres d'étanchéité doit se trouver du côté extérieur.

GAS 12-25 PL :

Remarque : Les exigences pour le degré de perméabilité (classe de filtration L) n'ont été attestées que pour l'aspiration de matières sèches.

Utilisation

Débranchez le cordon de la prise électrique avant de nettoyer l'aspirateur, d'effectuer des réglages, de changer d'accessoire ou de ranger l'aspirateur. Cette mesure de précaution prévient toute mise en marche intempestive de l'aspirateur. Retirez l'accu avant de nettoyer l'aspirateur, d'effectuer des réglages, de changer d'accessoire ou de ranger l'aspirateur. Cette mesure de précaution prévient toute mise en marche intempestive de l'aspirateur.

Lors de l'utilisation de l'aspirateur, veillez à ce que les roues pivotantes soient bloquées pour exclure toute mise en mouvement non voulue de l'aspirateur. Testez le bon fonctionnement du blocage des roues avant de mettre en marche l'aspirateur.

Mise en marche

Tenez compte de la tension secteur ! La tension du secteur doit correspondre aux indications se trouvant sur la plaque signalétique de l'aspirateur. Informez-vous sur les directives/lois en vigueur dans votre pays concernant l'exposition aux poussières nocives à la santé.

N'utilisez jamais l'aspirateur dans des pièces ou locaux représentant des risques d'explosion.

Pour disposer de la capacité d'aspiration maximale, déroulez toujours complètement le flexible d'aspiration (15) de la partie supérieure de l'aspirateur (10).

GAS 12-25 PL :

L'aspirateur peut être utilisé pour aspirer les matériaux suivants : - Poussières avec une valeur limite d'exposition >1mg / m³

Aspiration de matières sèches

Remarque : Pour l'aspiration de matières sèches, veillez à ce que le préfiltre (22) et le filtre principal (20) soient insérés dans l'aspirateur.

Aspiration de poussières qui se sont déposées (GAS 12-25)

Pour mettre en marche l'aspirateur, placez l'interrupteur Marche/Arrêt (1) sur le symbole « Marche ».

Pour arrêter l'aspirateur, placez l'interrupteur Marche/Arrêt (1) sur le symbole « Arrêt ».

Aspiration de poussières qui se sont déposées (GAS 12-25 PL)

Pour mettre en marche l'aspirateur, placez le sélecteur de mode de fonctionnement (1) sur le symbole « Aspiration ».

Pour arrêter l'aspirateur, placez le sélecteur de mode de fonctionnement (1) sur le symbole « Arrêt ».

Aspiration des poussières produites par les outils électroportatifs en fonctionnement (GAS 12-25 PL) (voir figure I)

Au cas où l'air sortant de l'appareil est directement rejeté dans la pièce, il est impératif de veiller à un taux de renouvellement d'air suffisant dans la pièce. Respectez les réglementations nationales en vigueur.

L'aspirateur dispose d'une prise électrique avec contact de mise à la terre (2) pour le raccordement d'un outil électroportatif externe. Tenez compte de la puissance de raccordement maximale admissible de l'outil électroportatif raccordé.

- GAS 12-25 PL : Montez l'adaptateur d'aspiration (16). Raccordez l'adaptateur d'aspiration (16) à l'outil électroportatif.

Remarque : Lors d'une utilisation avec des outils électroportatifs caractérisés par une faible arrivée d'air dans le tuyau d'aspiration (scies sauteuses, ponceuses, etc.), il convient d'ouvrir l'orifice d'air secondaire (33) de l'adaptateur d'aspiration (16). Le nettoyage de filtre semi-automatique ne peut sinon pas fonctionner correctement.

Pour cela, tournez la bague recouvrant l'orifice d'air secondaire (33), jusqu'à obtenir l'ouverture maximale.

- Pour activer la fonction de mise en marche/arrêt automatique de l'aspirateur, placez le sélecteur de mode de fonctionnement (1) sur le symbole « Mise en marche/arrêt automatique ».

Pour mettre en marche l'aspirateur, mettez en marche l'outil électroportatif raccordé à la prise électrique (2). L'aspirateur se met automatiquement en marche. Pour arrêter d'aspirer, arrêtez l'outil électroportatif. Afin d'aspirer les restes de poussière qui se trouvent encore dans le flexible d'aspiration, l'aspirateur continue de fonctionner encore 6 s avant de s'arrêter (fonction de mise en marche/arrêt automatique).

Pour arrêter l'aspirateur, placez le sélecteur de mode de fonctionnement (1) sur le symbole « Arrêt ».

Aspiration de liquides

N'utilisez pas cet aspirateur pour aspirer des liquides inflammables ou explosifs, tels que essence, huiles, alcool, solvants. N'aspirez pas de poussières très chaudes, incandescentes ou explosives. N'utilisez pas l'aspirateur dans des locaux à atmosphère explosive. Les poussières, vapeurs ou liquides risquent de s'enflammer ou d'exploser. N'utilisez pas l'aspirateur comme une pompe à eau. L'aspirateur est conçu pour aspirer des mélanges d'air et d'eau.

Remarque : Pour l'aspiration de liquides, n'oubliez pas de retirer le filtre principal (20).

Étapes préalables à l'aspiration de liquides

- Ouvrez les deux fermetures (9) et relevez la partie supérieure de l'aspirateur (10) (voir figure C). - Retirez le sac plastique (19) ou le sac à poussière qui se trouve éventuellement dans la cuve. Tournez le support de filtre (29) jusqu'en butée dans le sens indiqué et retirez-le avec le filtre principal (20) de la partie supérieure de l'aspirateur (10). - Glissez complètement le filtre à liquides (21) au-dessus du panier de filtre (30). Assurez-vous que le filtre à liquides (21) se trouve entièrement au-dessus du panier de filtre (30). - Remettez en place la partie supérieure de l'aspirateur (10) et fermez les fermetures (9). - Positionnez les lèvres d'étanchéité (23) sur le suceur pour sols (25).

Aspiration de liquides

- Mettez en marche l'aspirateur (GAS 12-25 : interrupteur Marche/Arrêt (1) sur « On » ; GAS 12-25 PL : sélecteur de mode de fonctionnement (1) sur le symbole « Aspiration »). L'aspirateur est doté d'un flotteur. L'aspirateur s'arrête dès que la hauteur de remplissage maximale est atteinte. - Placez le sélecteur de mode de fonctionnement (1) sur « Off » (GAS 12-25) ou l'interrupteur Marche/Arrêt (1) sur le symbole « Arrêt » (GAS 12-25 PL). - Videz la cuve (7).

Pour éviter la formation de moisissures après avoir aspiré des liquides : Nettoyage du filtre à liquides

Nettoyage de filtre semi-automatique

Activez le dispositif de nettoyage du filtre chaque fois que la capacité d'aspiration n'est plus suffisante.

La fréquence de nettoyage recommandée du filtre dépend de la nature des poussières aspirées et de la quantité de poussière aspirée. Une utilisation régulière permet à l'aspirateur de rester performant plus longtemps.

• Arrêtez l'aspirateur pendant 6-10 secondes et remettez-le en marche. Répétez l'opération plusieurs fois de suite. Le préfiltre (22) est nettoyé en envoyant de l'air par à-coups.
• Une fois le nettoyage du filtre terminé, remettez en marche l'aspirateur.

Entretien et service après-vente

Maintenance et nettoyage

Débranchez le cordon de la prise électrique avant de nettoyer l'aspirateur, d'effectuer des réglages, de changer d'accessoire ou de ranger l'aspirateur. Cette mesure de précaution prévient toute mise en marche intempestive de l'aspirateur. Retirez l'accu avant de nettoyer l'aspirateur, d'effectuer des réglages, de changer d'accessoire ou de ranger l'aspirateur. Cette mesure de précaution prévient toute mise en marche intempestive de l'aspirateur. Toujours tenir propres l'outil électroportatif ainsi que les fentes de ventilation afin d'obtenir un travail impeccable et sûr.

Dans le cas où il s'avère nécessaire de remplacer le câble d'alimentation, confiez le remplacement à Bosch ou à une station de service après-vente agréée pour outillage Bosch afin de ne pas compromettre la sécurité.

Au cas où l'accu venait à ne plus fonctionner, adressez-vous à un centre de service après-vente agréé pour outillage Bosch. - Portez un masque anti-poussières lors de la maintenance et du nettoyage de l'aspirateur.

Nettoyez de temps en temps le carter de l'aspirateur avec un chiffon humide. Ne nettoyez pas l'aspirateur à l'air comprimé. Le filtre ou d'autres composants pourraient être endommagés.

Faites effectuer au moins une fois par an un contrôle technique du système d'aspiration (incluant notamment un contrôle de l'état du filtre, de l'étanchéité de l'aspirateur et du fonctionnement correct du dispositif de contrôle) par le fabricant ou par une personne qualifiée.

Maintenance et nettoyage après l'aspiration de matières nocives pour la santé

Toutes les pièces qui sont entrées en contact avec des matières nocives pour la santé doivent être considérées comme étant contaminées. - Aspirez, essuyez ou étanchez soigneusement l'extérieur de l'aspirateur avant de quitter un espace ou local contenant des matières nocives pour la santé. - Ne procédez au nettoyage, au démontage et à la maintenance de l'aspirateur que si cela est sans danger pour vous et d'autres personnes. Portez des équipements de protection individuelle lors de tous les travaux de nettoyage et de maintenance. Effectuez les travaux dans un local bien aéré. - Nettoyez l'extérieur de l'aspirateur avant de le démonter.

• Mettez au rebut (dans des sacs hermétiques) toutes les pièces de l'aspirateur impossibles à nettoyer correctement. Observez ce faisant la législation en vigueur concernant l'élimination de ce type de déchets.
• Nettoyez pour finir le poste de travail.

Nettoyage de la cuve

Nettoyez de temps en temps la cuve (7) au moyen d'un détergent non abrasif du commerce et laissez-la sécher.

Nettoyage du filtre

Un vidage régulier du bac à poussière et un nettoyage régulier des filtres permettent de toujours disposer de la capacité d'aspiration maximale. Au cas où la puissance d'aspiration reste insuffisante même après nettoyage, envoyez l'aspirateur au service après-vente.

Nettoyage du préfiltre

Ouvrez les deux fermetures (9) et relevez la partie supérieure de l'aspirateur (10) (voir figure C). Retirez le préfiltre (22) de la cuve (7) à l'aide de la poignée (28). Secouez le préfiltre (22) au-dessus d'un conteneur à déchets approprié. Insérez le préfiltre (22) dans la cuve (7) avec la flèche en direction du raccord d'aspiration (3). Remettez en place la partie supérieure de l'aspirateur (10) et fermez les fermetures (9).

Nettoyage du filtre principal

Ouvrez les deux fermetures (9) et relevez la partie supérieure de l'aspirateur (10) (voir figure C). Tournez le support de filtre (29) jusqu'en butée dans le sens indiqué et retirez-le avec le filtre principal (20) de la partie supérieure de l'aspirateur (10). Brossez les lamelles du filtre principal (20) avec une brosse souple. Ou bien remplacez le filtre principal (20) s'il est endommagé. Glissez le support de filtre (29) avec le filtre principal (20) au-dessus du panier de filtre (30) et tournez le support de filtre (29) jusqu'en butée dans le sens indiqué. Remettez en place la partie supérieure de l'aspirateur (10) et fermez les fermetures (9).

Nettoyage du filtre à liquides

Pour éviter la formation de moisissures après avoir aspiré des liquides :

Ouvrez les deux fermetures (9) et relevez la partie supérieure de l'aspirateur (10) (voir figure C). Laissez bien sécher la partie supérieure de l'aspirateur (10). Retirez le filtre à liquides (21) du panier de filtre (30). Rincez le filtre à liquides (21) à l'eau courante et laissez-le ensuite bien sécher. Glissez complètement le filtre à liquides (21) au-dessus du panier de filtre (30). Remettez en place la partie supérieure de l'aspirateur (10) et fermez les fermetures (9).

Retrait/remplacement du filtre (voir figures E1-E2). Remplacez sans délai un filtre plissé endommagé.

Tournez le support de filtre (29) jusqu'en butée dans le sens indiqué et retirez-le avec le filtre principal (20) de la partie supérieure de l'aspirateur (10). Retirez le filtre principal encrassé/endommagé (20) du support de filtre (29). Brossez les lamelles du filtre principal (20) avec une brosse souple. Ou remplacez le filtre principal (20) s'il est endommagé. Placez le support de filtre (29) sur le filtre principal changé ou nettoyé (20). Faites glisser le support de filtre (29) avec le filtre principal (20) au-dessus du panier de filtre (30) et tournez le support de filtre (29) jusqu'en butée dans le sens indiqué.

• Remettez en place la partie supérieure de l'aspirateur (10) et fermez les fermetures (9).
• Défaites les attaches de fermeture (9) et retirez la partie supérieure de l'aspirateur (10).

Stockage et transport (voir figures J1-J2)

• Enroulez le câble d'alimentation autour de la poignée de transport (12).
• Logez les tubes d'aspiration (26) dans les fixations (14).
• Enroulez le flexible d'aspiration (15) autour de la partie supérieure de l'aspirateur dans la fixation (11).
• Portez l'aspirateur par la poignée (12) ou bien tirez l'aspirateur par la sangle (4) sur les sols plans. Rangez l'aspirateur dans un local sec et assurez-vous qu'il ne puisse pas être utilisé par une personne non autorisée. -Bloquez les roues pivotantes (6) en actionnant le frein (5).

Dépannage/suppression de dérangements

En présence d'un dysfonctionnement (par ex. déchirement du filtre), arrêtez aussitôt l'aspirateur. Suppri

mez la cause du dysfonctionnement ou du dérangement avant de remettre en marche l'aspirateur.

Problème Remède

La turbine d'aspiration ne fonctionne pas.	- Contrôlez le cable d'alimentation et son connecteur, le fusible et la prise de cou-rant.
	GAS 12-25 PL:Le sélecteur de mode de fonctionnement (1) se trouve sur « Mise en marche/arrêt automatique ».- Placez le sélecteur de mode de fonctionnement (1) sur le symbole « Aspiration » ou mettez en marche l'outil électroportatif raccordé à la prise (2).
La turbine d'aspiration ne fonctionne plus après le vidage de la cuve.	- Arrêtez l'aspirateur, attendez 5 secondes puis remettez-le en marche.
Le pouvoir aspirant diminue.	- Videz la cuve (7).
	- Débouchez le sucreur, le tube d'aspiration (26), le flexible d'aspiration (15) et/ou le filtrtre principal (20).
	- Remplacez le sac plastique (19) ou le sac à poussières.
	- Emboîtez correctement le support de filtrtre (29).
	- Remettez en place correctement la partie supérieure de l'aspirateur (10) et ver-rouillez les attaches de fermeture (9).
	- Remplacez le préfiltre (22), le filtrtre principal (20) ou le filtrtre à liquides (21).
Rejet de poussières lors de l'aspira-tion	- Vérifiez si le filtrtre principal (20) est bien en place.
	- Remplacez le filtrtre principal (20).
L'arrêt automatique (aspiration de liquides) ne fonctionne pas.	L'arrêt automatique ne fonctionne pas dans le cas de liquides conducteurs ou de for-mation de mousse.
	- Contrôlez régulièrement le niveau de replissage.
Le nettoyage de filtrtre semi-automa-tique ne fonctionne pas.	- Videz la cuve (7).

Service après-vente et conseil utilisateurs

Notre Service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouvez des vues éclatées et des infor

mations sur les pièces de rechange sur le site :

www.bosch-pt.com

L'équipe de conseil utilisateurs Bosch se tient à votre dispos

sition pour répondre à vos questions concernant nos produits et leurs accessoires.

Pour toute commande de renseignement ou toute commande de pièces de rechange, précisez impérativement la référence à 10 chiffres figurant sur l'étiquette signalétique du produit.

Maroc

Réparer un outil Bosch n'a jamais été aussi simple, et ce, en moins de 5 jours, grâce à SAV DIRECT, notre formulaire de retour en ligne que vous trouverez sur notre site internet www.bosch-pt.fr à la rubrique Services. Vous y trouverez également notre boutique de pièces détachées en ligne où vous pouvez passer directement vos commandes.

Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Électroportatif

Tél. : [phone] (Numéro non surtaxé au prix d'un appel local)

E-mail : [e-mail]

Vous êtes un revendeur, contactez :

Service Après-Vente Électroportatif

126, rue de Stalingrad

93705 DRANCY Cedex

Tél. : [phone]

E-mail : [e-mail]

Vous trouverez d'autres adresses du service après-vente sous :

Élimination des déchets

Les aspirateurs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Ne jetez pas l'aspirateur avec les ordures ménagères !

Seulement pour les pays de l'UE :

Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques et à sa mise en œuvre conformément aux législations nationales, les aspirateurs dont on ne peut plus se servir doivent être mis de côté et déposés dans un centre de collecte et de recyclage respectueux de l'environnement.

En cas de non-respect des consignes d'élimination, les déchets d'équipements électriques et électroniques peuvent avoir un impact négatif sur l'environnement et la santé des personnes du fait des substances dangereuses qu'ils contiennent.

Valable uniquement pour la France :

Points de collecte sur www.quefairedemesdechets.fr

Portugais

Bosch recommande généralement d'utiliser un tuyau souple (accessoire) antistatique pour aspirer les poussières fines et les matériaux secs.

Fonction soufflage (voir figure B2)

L'aspirateur dispose d'une fonction soufflage. Ne pas souffler d'air dans un espace clos. Utiliser uniquement la fonction soufflage avec un tuyau propre. La poussière peut être nocive pour la santé humaine.

Utiliser uniquement le tuyau de soufflage (34) (accessoire) illustré avec la buse de soufflage. Ne pas utiliser le tuyau d'aspiration pour souffler.

- Allumer l'aspirateur pendant au moins 5 secondes (GAS 12-25 : interrupteur Marche/Arrêt (1) sur "On" ; GAS 12-25 PL : sélecteur de mode de fonctionnement (1) sur le symbole "Aspiration"), pour nettoyer le tuyau d'aspiration (15) contenant des résidus de poussière.

- Tourner le tuyau d'aspiration (15) dans le sens de rotation jusqu'à la butée, puis le retirer du raccord (3). - Insérer le tuyau de soufflage (34) dans le raccord (13) et le tourner dans le sens de rotation jusqu'à ce qu'il s'arrête.

Retirer/installer le filtre à cartouche

Le filtre à cartouche (22) retient la poussière grossière et les saletés, ce qui augmente la durée de vie du filtre principal. Vous devez retirer le filtre à cartouche du compartiment si vous souhaitez nettoyer le filtre principal.

Saisir la poignée du filtre à cartouche (22) (28) et le retirer délicatement.

Retirer le filtre à cartouche (voir figure D1)

- Déverrouiller les loquets (9) et retirer le couvercle de l'aspirateur (10) (voir figure C). - Saisir le filtre à cartouche (22) par la poignée (28) et le retirer du compartiment (7).

Installer le filtre à cartouche (voir figure D2)

- Installer le filtre à cartouche (22) avec la flèche alignée sur le raccord du tuyau flexible (3) dans le compartiment (7). - Fermer le couvercle de l'aspirateur (10) et verrouiller les loquets (9).

Retirer/installer le filtre principal

Retirer le filtre principal (voir figure E1)

- Déverrouiller les loquets (9) et retirer le couvercle de l'aspirateur (10) (voir figure C). - Tourner le support du filtre (29) jusqu'à la butée dans le sens de rotation indiqué, puis retirer le support du filtre avec le filtre principal (20) du couvercle de l'aspirateur (10).

www.bosch-pt.com

. Sim

laa 1

.

1994834571

9821+42039000:j
