GEBRUIKSAANWIJZING BSG72223 BOSCH

nl Gebruiksaanwijzing

nl Veiligheidsvoorschriften. . . . . . . . . . . . . . . 9 Gebruiksaanwijzing . . . . . . . . . . .53

formità alle normative vigenti in materia.8

Plastic zakken en folie dienen buiten

bereik van kinderen te worden bewaard

=> Er bestaat gevaar voor verstikking!

De stofzuiger alleen volgens het typeplaatje aanslui-

ten en in gebruik nemen.

Nooit zuigen zonder filterzak of stofreservoir, motor-

beveiligings - en uitblaasfilter.

=> Het apparaat kan beschadigd raken!

Vermijd het zuigen met mondstuk en buis in de

=> Er bestaat gevaar voor letsel!

Bij het zuigen op trappen moet het toestel altijd

onder de gebruiker staan.

Het elektriciteitssnoer en de slang niet gebruiken om

de stofzui-ger te dragen / transporteren.

Raakt de voedingskabel van dit apparaat bescha-

digd, dan dient deze door de fabrikant, zijn service-

dienst of iemand met de juiste kwalificaties te wor-

den vervangen, ter voorkoming van gevaarlijke situ-

Bij continu gebruik gedurende vele uren het elektrici-

teitssnoer volledig uittrekken.

Niet aan het elektriciteitssnoer maar aan de stekker

trekken om het apparaat van het net te koppelen.

Het elektriciteitssnoer niet over scherpe kanten trek-

ken en niet bekneld laten raken.

Voor alle werkzaamheden aan de stofzuiger de stek-

ker uit het stopcontact halen.

De stofzuiger niet in gebruik nemen wanneer hij

beschadigd is. In het geval zich een storing voordoet

de stekker uit het stopcontact halen.

Om risico's te voorkomen mogen reparaties aan de

stofzuiger en de vervanging van onderdelen alleen

worden uitgevoerd door onze klantenservice.

De stofzuiger beschermen tegen weersinvloeden,

vocht en hittebronnen.

Zorg ervoor dat er geen brandbare of alcoholhou-

dende stoffen op de filters (filterzak, motorbeveili-

gingsfilter, uitblaasfilter, etc.) terechtkomen.

De stofzuiger is niet geschikt voor gebruik op bouw-

=> Opzuigen van bouwpuin kan leiden tot beschadi-

ging van het toestel.

Het toestel uitschakelen wanneer het niet wordt

Versleten apparaten onmiddellijk onbruikbaar

maken, het toestel daarna op een verantwoorde

De gebruiksaanwijzing goed bewaren. Wanneer u de

stofzuiger doorgeeft aan derden de gebruiksaanwijzing

Gebruik volgens de voorschriften

Deze stofzuiger is alleen voor huishoudelijk en niet

voor zakelijk gebruik bestemd. De stofzuiger uitslui-

tend gebruiken zoals aangegeven in deze gebruiksaan-

wijzing. De fabrikant is niet aansprakelijk voor eventue-

le schade die ontstaat wanneer het apparaat niet vol-

gens de voorschriften of op een verkeerde manier

Volg daarom beslist de volgende aanwijzingen op!

De stofzuiger mag alleen maar worden gebruikt met:

originele onderdelen, -toebehoren of -extra toebeho-

Om letsel en schade te voorkomen mag de stofzuiger

niet worden gebruikt voor:

het schoonzuigen van mensen of dieren.

- insecten ( bijv. vliegen, spinnen, ...).

- substanties die schadelijk voor de gezondheid,

heet of gloeiend zijn, of scherpe randen hebben.

- vochtige of vloeibare stoffen.

- licht ontvlambare of explosieve stoffen en gassen.

- as, roet uit haarden en centrale verwarmingsinstal-

- tonerstof van printers en kopieerapparaten.

Veiligheidsvoorschriften

Deze stofzuiger voldoet aan de erkende

regels van de techniek en de betreffende

veiligheidsbepalingen.

Dit apparaat kan worden gebruikt door

kinderen vanaf 8 jaar en door personen

met beperkte fysieke, sensorische of

geestelijke vermogens of personen die

gebrek aan kennis of ervaring hebben,

wanneer zij onder toezicht staan of met

het oog op een veilig gebruik volledig

over de bediening van het apparaat zijn

geïnformeerd en op de hoogte zijn van

de gevaren die hieruit kunnen

Kinderen mogen niet met het apparaat

Reiniging en onderhoud mogen niet

worden uitgevoerd door kinderen als zij

niet onder toezicht staan.9

Als de zekering in de meterkast bij het inschakelen

van het toestel wordt geactiveerd, dan kan dit wor-

den veroorzaakt doordat er tegelijkertijd meerdere

elektrische apparaten met hoge aansluitwaarde op

hetzelfde stroomcircuit zijn aangesloten.

De zekering wordt onvermijdelijk geactiveerd

wanneer u alvorens het toestel aan te zetten de laag-

ste stand instelt en pas daarna een hogere stand

Instructies voor recycling

De verpakking beschermt de stofzuiger tegen

beschadiging tijdens het transport. Deze bestaat uit

milieuvriendelijk materiaal en is daarom recyclebaar.

Breng verpakkingsmateriaal dat u niet meer nodig

heeft naar een verzamelplaats voor de verwerking

Oude apparaten bevatten vaak nog waardevol mate-

riaal. Geef daarom uw oude toestel voor hergebruik

af aan uw handelaar of een recyclecentrum.

Informatie over actuele methoden van afvalverwijde-

ring kunt u krijgen bij uw handelaar of uw gemeente.

Afvoer van filters en filterzakken

Filter en filterzak zijn gemaakt van milieuvriendelijke

materialen. Voor zover deze geen stoffen bevatten

die niet toegestaan zijn als huisvuil, kunnen ze via

het normale huisvuil worden afgevoerd.Anvisninger om bortskaffelse

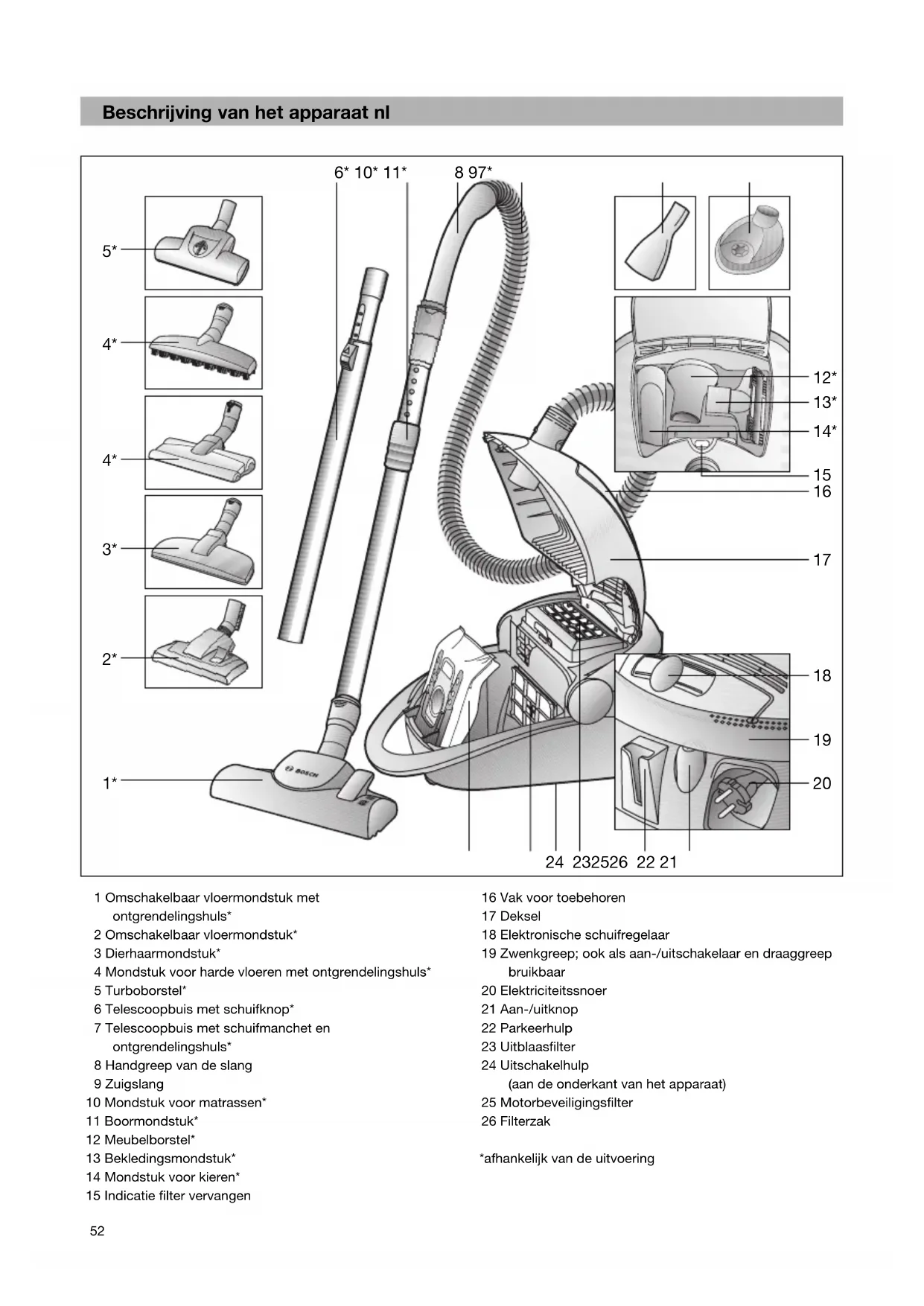

Beschrijving van het apparaat nl

1 Omschakelbaar vloermondstuk met

2 Omschakelbaar vloermondstuk*

4 Mondstuk voor harde vloeren met ontgrendelingshuls*

6 Telescoopbuis met schuifknop*

7 Telescoopbuis met schuifmanchet en

8 Handgreep van de slang

10 Mondstuk voor matrassen*

13 Bekledingsmondstuk*

14 Mondstuk voor kieren*

15 Indicatie filter vervangen

16 Vak voor toebehoren

18 Elektronische schuifregelaar

19 Zwenkgreep; ook als aan-/uitschakelaar en draaggreep

20 Elektriciteitssnoer

(aan de onderkant van het apparaat)

25 Motorbeveiligingsfilter

*afhankelijk van de uitvoering

Het verheugt ons dat u voor een Bosch stofzuiger uit de

serie BSG7 heeft gekozen.

In deze gebruiksaanwijzing worden verschillende

BSG7 – modellen beschreven. Het is dan ook mogelijk

dat niet alle genoemde kenmerken en functies gelden

U dient alleen gebruik te maken van originele

accessoires van Bosch, die speciaal voor uw stofzuiger

ontwikkeld zijn om een zo goed mogelijk resultaat te

Gelieve de pagina's met afbeeldingen uit te klappen!

Voor het eerste gebruik

Handgreep op de zuigslang steken en laten inklikken.

De stofzuiger in gebruik nemen

a) Zuigslangaansluitstuk in de zuigopening vastzetten.

b) Om de zuigslang te verwijderen, de ontgrendelingstoets

indrukken en de slang uittrekken.

a) Handgreep en telescoopbuis in elkaar steken.

b) Handgreep in de telescoopbuis schuiven tot hij vastklikt.

Om de verbinding op te heffen op de ontgrendelingshuls

drukken en de telescoopbuis eruit trekken.

a) Vloermondstuk en telescoopbuis in elkaar steken.

b) De telescoopbuis goed in het aansluitstuk van het

vloermondstuk schuiven tot hij inklikt. Om de verbinding

op te heffen op de ontgrendelingshuls drukken en de

telescoopbuis eruit trekken.

Door het verstellen van de schuifmanchet/schuifknop in

de richting van de pijl de telescoopbuis ontgrendelen en

de gewenste lengte instellen.

Elektriciteitssnoer aan de stekker vastnemen, tot op de

gewenste lengte uittrekken en stekker in het stopcontact

a) Stofzuiger inschakelen door de aan-/uitknop in de

richting van de pijl in te drukken.

b) De toets kan ook met de zwenkgreep bediend worden.

Door het verstellen van de schuifregelaar kan de

gewenste zuigkracht traploos ingesteld worden.

voor het schoonzuigen van kwetsbare stoffen, bijv.

voor de dagelijkse reiniging bij geringe vervuiling.

voor het reinigen van zware vloerbedekking, harde

vloeren en bij sterke vervuiling.

voor het verwijderen van hardnekkige en zeer sterke

Vloermondstuk instellen:

a) Voor het zuigen van tapijten

en vloerbedekkingen =>

b) Voor het zuigen van

Mondstukken zijn, afhankelijk van het type harde vloer

(bijv. ruwe vloeren of rustieke plavuizen) onderhevig

aan enige slijtage. Daarom dient u de onderkant van

het mondstuk regelmatig te controleren. Wanneer de

onderkant van het mondstuk versleten is of scherpe

randen heeft, kan dit schade veroorzaken aan gevoelige

harde vloeren, zoals parket of linoleum. De fabrikant is

niet aansprakelijk voor eventuele schade als gevolg van

een versleten mondstuk.

Is uw toestel met een turboborstel uitgerust, gelieve dan de

aanwijzingen over het gebruik en het onderhoud in de

bijgeleverde gebruiksaanwijzing in acht te nemen.

Zuigen met accessoires

(indien nodig op handgreep of zuigbuis steken).

Voor het reinigen van voegen en hoeken.

Voor het reinigen van gestoffeerde meubelen, gordijnen

Voor het afzuigen van schilderijlijsten, boeken, gevoelige

Klein toebehoren dat u niet nodig hebt, kan gemakkelijk

in het toebehorenvak van het deksel ondergebracht

Voor het afzuigen van matrassen, kussens enz.

(indien nodig op handgreep of zuigbuis steken).

䡲 Het boormondstuk aan de handgreep bevestigen en zo

tegen de wand plaatsen dat de boorgatopening van het

mondstuk zich exact op het te boren gat bevindt.

䡲 Het apparaat instellen op een laag vermogensniveau en

vervolgens inschakelen.

䡲 Het boormondstuk wordt door de zuigkracht in de

gewenste positie gehouden. Eventueel is het aanbevolen

het vermogen, afhankelijk van het oppervlak van de te

boren wand, wat hoger af te stellen, om er zeker van te

zijn dat het boormondstuk zich vastzuigt.

Tijdens het boren wordt het fijne stof automatisch

Mondstuk voor haren van dieren

䡲 Vloermondstuk voor het gemakkelijk en grondig

verwijderen van dierharen.

䡲 De telescoopbuis in het aansluitstuk van het mondstuk

voor dierharen schuiven tot hij inklikt.

Om de verbinding op te heffen op de ontgrendelingshuls

drukken en de telescoopbuis eruit trekken.

䡲 Om te reinigen het mondstuk gewoon met de

zuigbuis/telescoopbuis afzuigen.

Mondstuk voor harde vloeren

Voor het afzuigen van harde vloerbekledingen (tegels,

De telescoopbuis in het aansluitstuk van het mondstuk

voor harde vloeren schuiven tot hij inklikt.Om de

verbinding op te heffen op de ontgrendelingshuls

drukken en de telescoopbuis eruit trekken.

Reiniging van het mondstuk voor harde vloeren

a) Om het mondstuk te reinigen zuigt u het van onderaf

b) Opgewikkelde draden en haren met een schaar

Draden en haren wegzuigen met het mondstuk voor

Bij korte zuigpauzes kunt u na het uitschakelen van het

toestel de parkeerhulp aan de achterkant van het toestel

De haak op het vloermondstuk in de uitsparing aan de

achterkant van het apparaat schuiven.

Om hindernissen te nemen, b.v. trappen, kan het toestel

ook aan de zwenkgreep getransporteerd worden.

䡲 Stekker uit het stopcontact trekken.

䡲 Kort aan het elektriciteitssnoer trekken en loslaten. Het

snoer wordt automatisch opgerold.

Voor het neerzetten/transporteren van het toestel kunt u

de neerzethulp aan de onderkant van het toestel

Het apparaat rechtop neerzetten. De haak op het

vloermondstuk in de uitsparing aan de onderkant van het

Is de filterwisselindicatie in het deksel volledig geel terwijl

het vloermondstuk niet op de grond rust en bij maximale

instelling van het zuigvermogen, dan moet de filterzak

vervangen worden, ook als hij nog niet vol is. In dit geval

is vervanging noodzakelijk vanwege de aard van de

Mondstuk, zuigbuis en zuigslang mogen hierbij niet

verstopt zijn, omdat dit de filterwisselindicatie kan

Deksel openen door de afsluithendel in de richting van

a) Filterzak door aan de afsluitlip te trekken afsluiten en

b) Nieuwe filterzak in de houder plaatsen en deksel van het

stofcompartiment sluiten.

Attentie: het deksel sluit alleen als de filterzak

Na het opzuigen van fijne stofdeeltjes de

motorbeveiligingsfilter reinigen door hem uit te kloppen,

evt. de microhygiënefilter, de actiefkoolfilter of HEPA-filter

Voor het schoonmaken dient de stofzuiger altijd te worden

uitgeschakeld en de stekker uit het stopcontact te worden

gehaald. Stofzuiger en toebehoren van kunststof kunnen

met een gewone kunststofreiniger onderhouden worden.

Geen schurende middelen, glas- of allesreiniger

gebruiken. De stofzuiger nooit in water houden.

Het stofcompartiment kan indien nodig met

een tweede stofzuiger worden uitgezogen, of eenvoudig

met een droge stofdoek of stofkwast worden

Technische wijzigingen voorbehouden.

Motorbeveiligingsfilter schoonmaken

De motorbeveiligingsfilter moet regelmatig gereinigd

worden door hem uit te kloppen of uit te wassen!

Het deksel van het stofcompartiment openen (zie

Het motorbeveiligingsfilter in de richting van de pijl naar

Het motorbeveiligingsfilter schoonmaken door het uit te

Bij sterke vervuiling dient het motorbeveiligingsfilter te

Filter vervolgens minstens 24 uur laten drogen.

Na het reinigen de motorbeveiligingsfilter inschuiven en

het deksel van het stofcompartiment sluiten.

Uitblaasfilter vervangen

De uitblaasfilter van uw toestel moet een keer per jaar

Microhygiënefilter vervangen

Het deksel van het stofcompartiment openen

(zie afbeelding 22).

De filterhouder ontgrendelen door de afsluitlip in de

richting van de pijl te drukken

Filterschuim en microhygiënefilter uitnemen.

Nieuwe microhygiënefilter en het filterschuim in de

filterhouder leggen.

Filterhouder in het toestel plaatsen en vergrendelen.

Micro-actiefkoolfilter vervangen

䡲 Het deksel van het stofcompartiment openen

(zie afbeelding 22).

䡲 De filterhouder ontgrendelen door de afsluithendel in de

richting van de pijl te drukken.

䡲 Micro-actiefkoolfilter uitnemen.

䡲 Nieuwe micro-actiefkoolfilter in het toestel plaatsen en

Hepa-filter vervangen

䡲 Het deksel van het stofcompartiment openen

(zie afbeelding 22).

䡲 De Hepa-filter ontgrendelen door de

sluitlip in de richting van de pijl te drukken en Hepa-filter

uit het toestel nemen (zie afbeelding 25).

䡲 Nieuwe Hepa-filter plaatsen en vastzetten.

afhankelijk van de uitvoering56

Voor de beste performance: GXXLplus (BBZ41GXXLP)

Inhoud: 4 filterzakken met afsluiting

1 microhygiënefilter

www.dust-bag-bosch.com

Textielfilter (permanente filter) BBZ10TFG Recyclebaar filter met klittenband.

HEPA-filter (klasse H12) BBZ152HF Aanbevolen voor mensen die allergisch zijn. Voor een extra zuivere uitblaaslucht.

Jaarlijks vervangen.

Micro-actiefkoolfilter BBZ193MAF Combinatie van micro- en actiefkoolfilter. Gaat lange tijd storende geurtjes tegen. Jaarlijks

-borstel BBZ102TBB Borstelt en zuigt kortpolige tapijten en vaste vloerbedekking, resp. alle vloerbedekkingen, in

één keer. Met name geschikt voor het opzuigen van haren. De rolborstel wordt aangedreven

door de zuigstroom van de stofzuiger. Geen elektrische aansluiting vereist.

Mondstuk voor harde vloeren BBZ123HD Voor het zuigen van gladde vloeren (parket, tegels, terracotta,...)

Schoonmaakmondstuk BBZ103WD Geschikt voor alle harde vloeren, zoals parket, laminaat, houten planken, stenen vloeren,

tegels etc. (het effect van vochtige schoonmaakdoekjes op gevoelige harde vloeren moet

vooral op een onopvallende plaats gecontroleerd worden).

Zuigt grotere vuildeeltjes op, terwijl met de ingeklemde doek tegelijkertijd de bodem vochtig

kan worden gereinigd.57

fiscale di acquisto rilasciato dal venditore.

NL Garantievoorwaarden

Voor het aangeschafte apparaat gelden de

garantievoorwaarden welke door de vertegen-

woordiging van de moederorganisatie in het land

van aankoop zijn uitgegeven.

Eventuele bijzonderheden hiervoor zal de leveran-

cier, waarbij het apparaat is gekocht, desgevraagd

Om aanspraak te kunnen maken op eventuele

garantie is het overleggen van de aankoopbon met

koopen/of leverdatum vereist.

Dit apparaat is gekenmerkt in overeenstemming met de

Europese richtlijn 2012/19/EU betreffende afgedankte

elektrische en elektronische apparatuur (waste

electrical and electronic equipment - WEEE).

De richtlijn geeft het kader aan voor de in de EU

geldige terugneming en verwerking van oude
