NAVODILA ZA UPORABO GAS 55 M AFC Professional BOSCH

Radni koraci pre mokrog usisavanja

- Uklonite po potrebi džak za uklanjanje (29) ili kesu za prašinu.

Napomena: Radi lakšeg odlaganja na otpad prilikom usisavanja smeše vode i vazduha upotrebljavajte mokri filter (pribor), koji vrši separaciju tečnosti od čvrstih materija.

• Stavite gumenu zaptivku (32) u podnu mlaznicu (34) (videti „Postavljanje gumene zaptivke (mokro usisavanje) (videti sliku E)“, Strana 220).
• Isključite automatsko čišćenje filtera (AFC) (videti „Automatsko čišćenje filtera (pogledajte sliku I)“, Strana 221).

Usisavanje tečnosti

– Kako biste uključili usisivač, prekidač za biranje vrste režima rada (7) stavite na simbol „Usisavanje“.

Usisivač je opremljen senzorima za nivo punjenja (40). Ako se dostigne maksimalna visina punjenja, isključuje se usisivač. Prekidač za biranje režima rada (7) postavite na simbol „lsključivanje“.

Napomena: Kod usisavanja neprovodnih tečnosti (na primer emulzije bušenja, ulja i masti), usisivač se ne isključuje pri punom rezervoaru. Nivo punjenja se mora redovno proveravati i rezervoar se mora pravovremeno prazniti.

Ukoliko se prilikom mokrog usisavanja oglasi zvučni upozoravajući signal, funkcijska sigurnost usisivača nije narušena. Nisu potrebne mere za otklanjanje smetnji.

• Kako biste isključili usisivač, prekidač za biranje vrste režima rada (7) postavite na simbol „Isključivanje“.
  – Izvucite crevo za odvod (23) iz svog držača i ispustite prljavu vodu kroz crevo za odvod.
• Za transport usisivača, zavrnite čep (2) na prihvat za crevo (3).
• Ispraznite rezervoar (1).

Nakon mokrog usisavanja radi sprečavanja pojave budi:

– Izvadite ravni preklapajući filter (30) i ostavite ga takođe da se dobro osuši.
- Skinite gornji deo usisivača (13), otvorite poklopac filtera (39) i ostavite da se oba dobro osuše.

Automatsko čišćenje filtera (pogledajte sliku I)

Ponovo zakačite elastične trake.

• Ukopčajte L-BOXX na prijemnicama (11).
• Usisivač odložite na suvo i zaštite ga od neovlašćenog korišćenja.
  – Da biste blokirali upravljačke točkiće (18), pritisnite kočnicu pokretnih točkića (17).

Transport (videti sliku M)

• Za transport usisivača, zavrnite čep (2) na prihvat za crevo (3).
• Usisivač nosite samo za ručku za nošenje (10).
• Koristite koleno vodice (12) za guranje ili za povlačenje usisivača preko odmorišta na stepeništu.

Otklanjanje smetnji

Ako dođe do kvara (npr. pucanja filtera), usisivač mora odmah da se isključi. Kvar mora da se otkloni pre ponovnog puštanja u rad.

Problem Rešenje

Usisna turbina ne radi. - Proverite mrežni kabl, mrežni utikač, osigurač, utičnicu i senzore za nivo punjenja (40).
	Prekidač za biranje režima rada (7) stoji na „Automatsko pokretanje/zaustavljanje“.- Prekidač za biranje režima rada (7) postavite na simbol „Usisavanje“ odn. uključite električni alat priključen na utičnicu (5).
Usisna turbina se isključuje.	- Ispraznite rezervoar (1).
Usisna turbina nakon pražnjenja rezervoara ponovo ne radi.	- Usisivač isključite i sačekajte 5 sekundi, nakon 5 sekundi ponovo uključite.- Senzore za nivo punjenja (40) kao i međuprostor senzora za nivo punjenja (40) očistite četkom.
Usisna snaga popušta.	- Uklonite zapušenja iz usisne mlaznice, usisne cevi (35), usisnog creva (27) ili ravnog preklapajućeg filtera (30).- Zamenite džak za odlaganje (29) ili vreću za prašinu.- Pravilno umetnite držač filtera (39).- Pravilno postavite gornji deo usisivača (13) i zatvorite zatvarače (15).- Zamenite ravni preklapajući filter (30).
Ispuštanje prašine prilikom usisavanja	- Proverite da li je ravni preklapajući filter (30) korektno ugrađen.- Zamenite ravni preklapajući filter (30).
Automatsko isključivanje (mokro usisavanje) ne reaguje.	- Senzore za nivo punjenja (40) kao i međuprostor senzora za nivo punjenja (40) očistite četkom.Kod električno neprovodnih tečnosti ili stvaranja pene automatsko isključivanje ne radi.- Redovno proveravajte napunjenost.
Uključuje se akustični signal upozorenja.	Podešena je premala usisna snaga.- Podesite regulator usisne snage (8) na veću vrednost.Podešen je pogrešan prečnik creva.- Podesite regulator za zapreminsku struju (6) na ispravni prečnik creva.Usisno crevo (27) je zapušeno ili presavijeno.- Uklonite začepljenje ili nabor.Džak za odlaganje/kesa za prašinu puna.- Zamenite džak za odlaganje (29) ili kesu za prašinu.Ravni preklapajući filter (30) je zaprljan.- Očistite ravni preklapajući filter i po potrebi ga zamenite.Nema dovoljnog protoka vazduha kroz priključeni električni alat.- Otvorite otvor za infiltrirani vazduh (26) usisnog adaptera (25): Okrećite prsten usisnog adaptera sve dok se otvor za infiltrirani vazduh ne otvori u potpunosti.- Ako postoji: Otvorite otvor za infiltrirani vazduh električnog alata.Nepravilna funkcija elektronike nadgledanja.- Kontaktirajte jedan stručan Bosch-servis.
Automatsko čišćenje filtera ne radi.	- Aktivirajte čišćenje filtera (pritisnite AFC taster (9)).- Priključite usisno crevo (27).
Automatsko čišćenje filtera ne može da se isključi.	- Kontaktirajte jedan stručan Bosch-servis.
Automatsko čišćenje filtera ne može da se uključi.	- Kontaktirajte jedan stručan Bosch-servis.

224 | Slovenščina

Pribor

	Broj pribora
Vreća sa papirnim filterom (suva) 2 607 432 035
Vreća sa filcanim filterom (suva) 2 607 432 037
Mokri filter (mokri) 2 607 432 039
Džak za uklanjanje (PE) (suv/mokar)	2 607 432 043

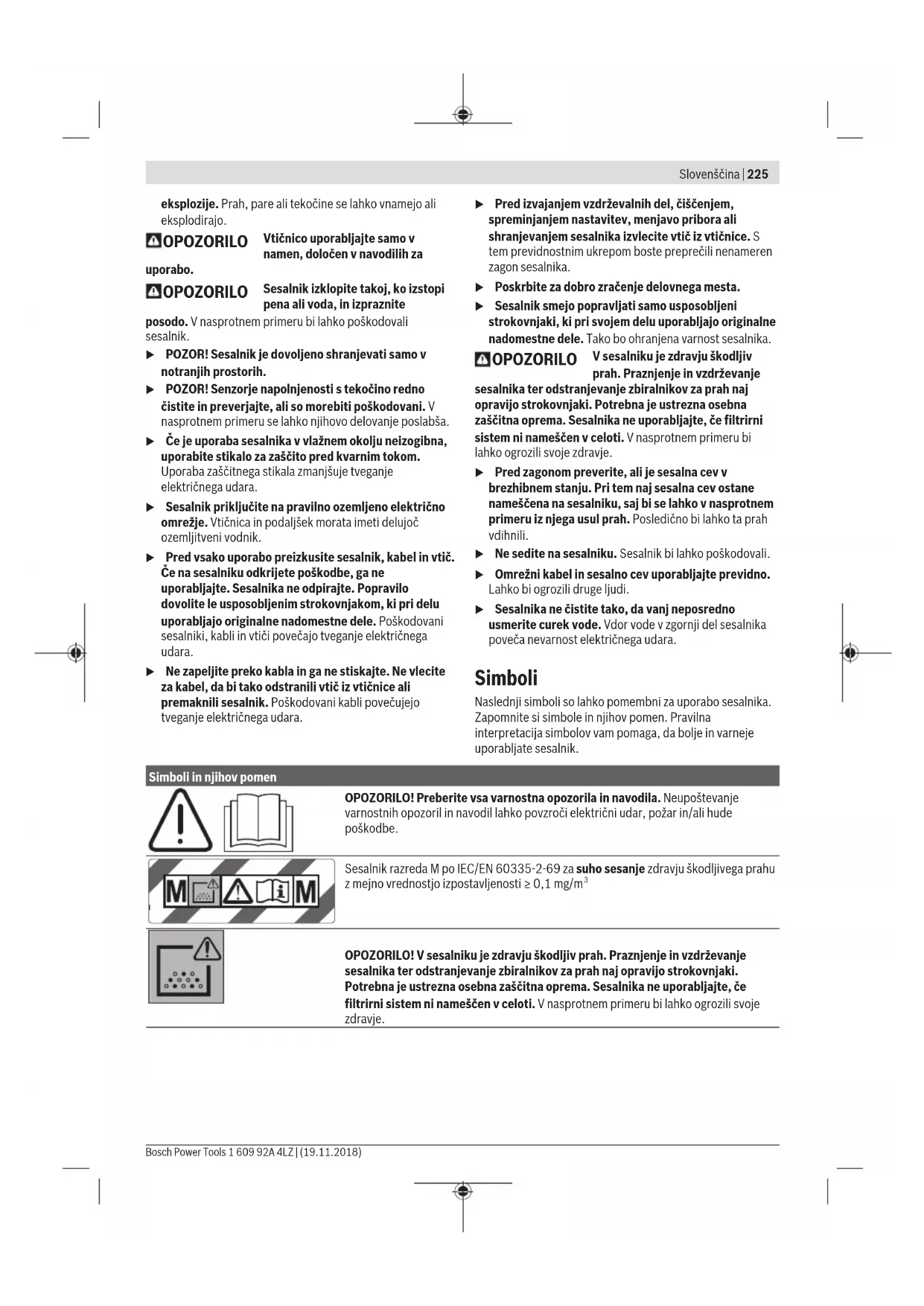

Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih napotkov in navodil lahko povzroči električni udar, požar in/ali hude poškodbe.

Vsa opozorila in napotke shranite za prihodnjo uporabo.

▶ Tega sesalnika ne smejo uporabljati otroci in osebe z omejenimi telesnimi, čutnimi ali duševnimi sposobnostmi oz. pomanjkljivimi izkušnjami in pomanjkljivim znanjem. V nasprotnem primeru obstaja nevarnost napačne uporabe in poškodb.

▶ Nadzirajte otroke. Poskrbite, da se otroci ne bodo igrali s sesalnikom.

OPOZORILO

Nikoli ne sesajte snovi, ki vsebujejo azbest. Azbest povzroča

rakasta obolenja.

OPOZORILO

Sesalnik uporabljajte le, če ste prejeli vse potrebne informacije o

uporabi sesalnika, o snoveh, ki jih boste sesali, in njihovem varnem odstranjevanju. Skrbno uvajanje v delo zmanjša možnosti za napačno uporabo in poškodbe.

OPOZORILO

Sesalnik je primeren za sesanje suhih snovi, za sesanje tekočin ga

je dovoljeno uporabljati le, će poskrbite za ustrezne ukrepe. Vdor tekočin v orodje povečuje tveganje električnega udara.

S sesalnikom ne sesajte gorljivih ali eksplozivnih tekočin, npr. bencina, olja, alkohola ali topil. Ne sesajte vročega ali gorečega prahu. Sesalnika ne uporabljajte v prostorih, kjer obstaja nevarnost

eksplozije. Prah, pare ali tekočine se lahko vnamejo ali eksplodirajo.

OPOZORILO

Vtičnico uporabljajte samo v namen, določen v navodilih za

uporabo.

OPOZORILO

Sesalnik izklopite takoj, ko izstopi pena ali voda, in izpraznite

posodo. V nasprotnem primeru bi lahko poškodovali sesalnik.

POZOR! Sesalnik je dovoljeno shranjevati samo v notranjih prostorih.
POZOR! Senzorje napolnjenosti s tekočino redno čistite in preverjajte, ali so morebiti poškodovani. V nasprotnem primeru se lahko njihovo delovanje poslabša.
Če je uporaba sesalnika v vlažnem okolju neizogibna, uporabite stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.
▶ Sesalnik priključite na pravilno ozemljeno električno omrežje. Vtičnica in podaljšek morata imeti delujoč ozemljitveni vodnik.
Pred vsako uporabo preizkusite sesalnik, kabel in vtič. Če na sesalniku odkrijete poškodbe, ga ne uporabljajte. Sesalnika ne odpirajte. Popravilo dovolite le usposobljenim strokovnjakom, ki pri delu uporabljajo originalne nadomestne dele. Poškodovani sesalniki, kabli in vtiči povečajo tveganje električnega udara.
▶ Ne zapeljite preko kabla in ga ne stiskajte. Ne vlecite za kabel, da bi tako odstranili vtič iz vtičnice ali premaknili sesalnik. Poškodovani kabli povečujejo tveganje električnega udara.

Pred izvajanjem vzdrževalnih del, čiščenjem, spreminjanjem nastavitev, menjavo pribora ali shranjevanjem sesalnika izvlecite vtič iz vtičnice. S tem previdnostnim ukrepom boste preprečili nenameren zagon sesalnika.
▶ Poskrbite za dobro zračenje delovnega mesta.
▶ Sesalnik smejo popravljati samo usposobljeni strokovnjaki, ki pri svojem delu uporabljajo originalne nadomestne dele. Tako bo ohranjena varnost sesalnika.

OPOZORILO

V sesalniku je zdravju škodljiv prah. Praznjenje in vzdrževanje

sesalnika ter odstranjevanje zbiralnikov za prah naj opravijo strokovnjaki. Potrebna je ustrezna osebna zaščitna oprema. Sesalnika ne uporabljajte, če filtrirni sistem ni nameščen v celoti. V nasprotnem primeru bi lahko ogrozili svoje zdravje.

Pred zagonom preverite, ali je sesalna cev v brezhibnem stanju. Pri tem naj sesalna cev ostane nameščena na sesalniku, saj bi se lahko v nasprotnem primeru iz njega usul prah. Posledično bi lahko ta prah vdihnili.
▶ Ne sedite na sesalniku. Sesalnik bi lahko poškodovali.
▶ Omrežni kabel in sesalno cev uporabljajte previdno. Lahko bi ogrozili druge ljudi.
▶ Sesalnika ne čistite tako, da vanj neposredno usmerite curek vode. Vdor vode v zgornji del sesalnika poveča nevarnost električnega udara.

Simboli

Naslednji simboli so lahko pomembni za uporabo sesalnika. Zapomnite si simbole in njihov pomen. Pravilna interpretacija simbolov vam pomaga, da bolje in varneje uporabljate sesalnik.

Simboli in njihov pomen

M ! i M

OPOZORILO! Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe.

Sesalnik razreda M po IEC/EN 60335-2-69 za suho sesanje zdravju škodljivega prahu z mejno vrednostjo izpostavljenosti ≥ 0,1 mg/m³

OPOZORILO! V sesalniku je zdravju škodljiv prah. Praznjenje in vzdrževanje sesalnika ter odstranjevanje zbiralnikov za prah naj opravijo strokovnjaki. Potrebna je ustrezna osebna zaščitna oprema. Sesalnika ne uporabljajte, če filtrirni sistem ni nameščen v celoti. V nasprotnem primeru bi lahko ogrozili svoje zdravje.

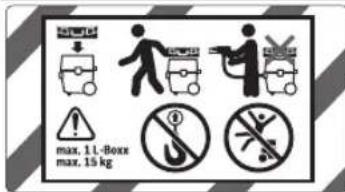

Simboli in njihov pomen

max. 1 L-Boxx max. 15 kg

Za transport sesalnika in priročno shranjevanje sesalnega pribora in/ali električnega orodja lahko na zgornji del sesalnika namestite L-Boxx.

Ne sesajte, kadar je na sesalniku nameščen L-Boxx. Težišče sesalnika se prestavi navzgor. Sesalnik se lahko prevrne. Obstaja nevarnost poškodb in materialne škode.

max. 1 L-Boxx max. 15 kg

Namestite samo en L-Boxx.

Teža L-Boxx skupaj z vsebino ne sme prekoračiti 15 kg.

Sesalnika ne obešajte na tovorni kavelj (npr. pri transportu).

Sesalnika ni mogoče obesiti. Obstaja nevarnost poškodb in materialne škode.

Ne sedite, plezajte ali stopajte na sesalnik. Sesalnik se lahko prevrne in poškoduje. Obstaja nevarnost poškodb.

Avtomatski vklop/izklop

Sesanje prahu, ki nastane med uporabo električnih orodij. Sesalnik se samodejno vklopi in s časovnim zamikom ponovno izklopi

Izklop

Sesanje

Sesanje nabranega prahu

15 Nadzor volumenskega pretoka za premer gibkih sesalnih cevi 15 mm

22 Nadzor volumenskega pretoka za premer gibkih sesalnih cevi 22 mm

35 Nadzor volumenskega pretoka za premer gibkih sesalnih cevi 35 mm

Min Max

Najm/Najv Brezstopenjsko uravnavanje sesalne moči:

- Največja moč sesanja za delo, kjer pride do močnega prašenja

- zmanjšana moč sesanja za dela z manj prašenja in npr. za uravnavanje sesalne moči med priključenim električnim orodjem in površino obdelovanca (npr. pri brušenju)

Podatki o dovoljeni priključni moči priključenega električnega orodja (odvisno od države)

Opis izdelka in njegovega delovanja

Namenska uporaba

Sesalnik je namenjen zbiranju, odsesavanju in odstranjevanju lesenih ostružkov, nevnetljivega suhega prahu, nevnetljivih tekočin ter mešanice vode in zraka. Sesalnik je prašno-tehnično preverjen in ustreza razredu M. Primeren je za visoke obremenitve pri profesionalni uporabi, npr. v obrtništvu, industriji in delavnicah. Sesalnike razreda L po IEC/EN 60335-2-69 je dovoljeno uporabljati samo za sesanje in odsesavanje zdravju škodljivega prahu z mejno vrednostjo izpostavljenosti ≥ 0,1 mg/m³.

Oštevilčenje komponent na sliki se nanaša na predstavitev sesalnika na straneh z grafičnimi prikazi.

(1) Zbiralnik
(2) Čep za zapiranje odsesovalnega priključka
(3) Vpetje gibke cevi
(4) Držalo za gibko sesalno cev
(5) Vtičnica za električno orodje
(6) Regulacija za volumenski pretok
(7) Stikalo za izbiro načina delovanja
(8) Regulacija moči sesanja
(9) Tipka AFC
(10) Nosilni ročaj
(11) Vpetje L-Boxx
(12) Vodilni ročaj
(13) Zgornji del sesalnika
(14) Držalo kabla
(15) Zapiralo zgornjega dela sesalnika
(16) Zadnje kolo
(17) Zavora za sprednje kolesce
(18) Sprednje kolesce
(19) Lok za sprednje kolesce
(20) Zapiralo pokrova filtra
(21) Držalo za šobo za fuge/kolenasto šobo
(22) Držalo za sesalne cevi
(23) Odtočna cev
(24) Držalo za talno šobo
(25) Odsesovalni adapter
(26) Zračna reža
(27) Gibka sesalna cev
(28) Kolenasta šoba
(29) Vrečka za odpad
(30) Ploski nagubani filter (PES)

(31) Šoba za fuge
(32) Gumijasti nastavek
(33) Ravna krtača
(34) Šoba za tla
(35) Sesalna cev
(36) Vpetje za držalo za gibko sesalno cev
(37) Pritisni gumb
(38) Kontrolna LED-dioda
(39) Pokrov filtra
(40) Senzorji nivoja polnjenja

Tehnični podatki

Mokri/suhi sesalnik GAS 55 M AFC
Številka izdelka		3 601 JC3 3..
Nazivna moč W 1200
Frekvenca Hz 50-60
Prostornina zbiralnika (bruto) I 55
Neto prostornina (tekočina) I 40
Prostornina vrečke za prah I 27
Največji podtlakA)
– Sesalnik hPa 230
– Turbina hPa 254
Največji volumenski pretokA)
– Sesalnik I/s		36
	m3/s	0,036
– Turbina I/s		74
	m3/s	0,074
Največja moč sesanja W 1380
Površina nagubanega filtra	m2	0,615
Razred prahu		M
Teža po EPTA-Procedure01:2014	kg	16,2
Razred zaščite pred el. udarom /I		⊕
Vrsta zaščite		IPX4
A) izmerjeno z gibko sesalno cevjo s premerom 35 mm in dolžino 3 mNavedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe varilirajo.
Avtomatski vklop/izklop
Nazivna napetost	Največja moč	Najmanjša moč
230 V	2200 W 100 W
Podatki o dovoljeni priključni moči priključenega električnega orodja. Pri drugih modelih, ki so različni glede na državo, se lahko te vrednosti razlikujejo. Upoštevajte navedbe na vtičnici sesalnika.
Podatki o hrupu/tresljajihPodatki o emisijah hrupa, pridobljeni v skladu s standardom EN 60335-2-69.

228 | Slovenščina

Nivo zvočnega tlaka razreda A za sesalnike običajno znaša 70 dB(A). Negotovost K = 3 dB. Nivo hrupa pri delu lahko preseže 80 dB(A).

Uporabljajte zaščito za sluh!

Skupne vrednosti tresljajev a_h (vektorska vsota treh smeri) in negotovost K so določene v skladu s standardom

EN 60335-2-69: a_k < 2,5 ~m / s^2, K = 1,5 ~m / s^2 .

Namestitev

▶ Potegnite vtič iz vtičnice pred vsemi opravili, ki jih izvajate na sesalniku.

Montaža držala za gibko sesalno cev (glejte sliko A)

- Držalo (4) za gibko sesalno cev potisnite trdno od zgoraj v za to predvidena vpetja (36), dokler se ne zaskočijo.

Namestitev gibke sesalne cevi (glejte sliko B)

– Gibko sesalno cev (27) vstavite v vpetje za gibko sesalno cev (3) in jo zavrtite v desno do prislona.

Opozorilo: pri sesanju zaradi trenja prahu v gibki sesalni cevi in priboru nastane elektrostaticni naboj, ki ga lahko uporabnik občuti kot statično razelektritev (odvisno od okoljskih vplivov in občutljivosti telesa).

Podjetje Bosch priporoča uporabo antistatične sesalne cevi (pribor) za sesanje finih delcev in suhih materialov.

Namestitev sesalnega pribora (glejte sliko C)

Gibka sesalna cev (27) je opremljena s sistemom sponke, s katerim lahko priključite sesalni pribor (nastavek za odsesavanje (25), kolenasta šoba (28)).

Namestitev šob in cevi

• Kolenasto šobo (28) na gibko sesalno cev (27) namestite tako, da se pritisna gumba (37) gibke sesalne cevi slišno zaskočita.
  – Nato na kolenasto šobo (28) namestite želen sesalni pribor (šobo za tla, šobo za fuge, sesalno cev itd.).
• Za odstranitev pritisnite gumba (37) in sestavne dele povlecite drug z drugega.

Montiranje odsesovalnega adapterja

– Nastavek za odsesavanje (25) na gibko sesalno cev (27) namestite tako, da se pritisna gumba (37) gibke sesalne cevi slišno zaskočita.
- Za odstranitev pritisnite gumba (37) in sestavne dele povlecite drug z drugega.

Namestitev/odstranjevanje vrečke za odpad ali vrečke za prah (suho sesanje) (glejte sliko D)

Za suho sesanje snovi v skladu z razredom M morate namestiti vrečko za odpad (29) ali vrečko za prah.

Če sesate snovi z mejno vrednostjo izpostavljenosti ≥ 1 mg/m³ ali brez (v skladu z razredom L), potem lahko sesate neposredno v posodo.

Opozorilo: će uporabljate papirnato filtrsko vrečko morate izklopiti samodejno čiščenje filtra (AFC), će pa uporabljate filtrsko vrečko iz koprene, pa izklop samodejnega čiščenja filtra priporočamo (glejte „Samodejno čiščenje filtra (glejte sliko I)“, Stran 230).

OPOZORILO V sesalniku je zdravju škodljiv prah. Praznjenje in vzdrževanje

sesalnika ter odstranjevanje zbiralnikov za prah naj opravijo strokovnjaki. Potrebna je ustrezna osebna zaščitna oprema. Sesalnika ne uporabljajte, će filtrirni sistem ni nameščen v celoti. V nasprotnem primeru bi lahko ogrozili svoje zdravje.

Vstavljanje vrečke za odpad

• Odprite zapirala (15) in odstranite zgornji del sesalnika (13).
  – Vrečko za odpad (29) namestite tako, da jo z odprtino za polnjenje navzgor vstavite v zbiralnik (1).
  – Povlecite odprtino za polnjenje preko priključne prirobnice sesalnika v poglobitev priključne prirobnice.
  – Prepričajte se, da se vrečka za odpad (29) v celoti prilega notranjim stenam zbiralnika (1).
  – Preostanek vrečke za odpad (29) namestite čez rob zbiralnika (1).
• Namestite zgornji del sesalnika (13) in zaprite zapirali (15).

Odstranjevanje in zapiranje vrečke za odpad

• Odprite zapirala (15) in odstranite zgornji del sesalnika (13).
• Polno vrečko za odpad (29) snemite s priključne prirobnice v smeri nazaj.
  – Vrečko za odpad (29) previdno odstranite iz zbiralnika (1) in pazite, da je ne poškodujete. Pri tem pazite, da z vrečko za odpad ne podrsate ob priključno prirobnico ali druge ostre predmete.
  – Snemite varovalo lepilnega traku in vrečko za odpad zalepite. Nato zavežite vrečko za odpad (29) pod odprtino za polnjenje z odstranjenim varovalom lepilnega traku.

Namestitev/menjava vrečke za prah (pribor)

• Odprite zapirala (15) in odstranite zgornji del sesalnika (13).
• Polno vrečko za prah snemite s priključne prirobnice v smeri nazaj. Zaprite odprtino vrečke za prah s preklopom pokrova. Zaprto vrečko za prah odstranite iz zbiralnika (1).
  – Novo vrečko za prah poveznite preko priključne prirobnice sesalnika. Prepričajte se, da se vrečka za prah po vsej dolžini prilega notranjim stenam zbiralnika (1).
• Namestite zgornji del sesalnika (13) in zaprite zapirali (15).

Namestitev gumijastega nastavka (mokro sesanje) (glejte sliko E)

Opomba: zahteve glede stopnje prepuščanja (razred prahu M) so prikazane le za suho sesanje.

• Ravno krtačo (33) z ustreznim orodjem dvignite iz šobe za tla (34).
  – Gumijaste nastavke (32) vstavite v šobo za tla (34).

Opozorilo: strukturirana stran gumijastih nastavkov mora biti obrnjena navzven.

Namestitev L-Boxx (glejte sliko F)

Za transport sesalnika in priročno shranjevanje sesalnega pribora in/ali električnega orodja lahko na zgornji del sesalnika namestite L-Boxx.

- S klikom namestite L-Boxx na vpetje (11).

▶ Ne sesajte, kadar je na sesalniku nameščen L-Boxx. Težišče sesalnika se prestavi navzgor. Sesalnik se lahko prevrne. Obstaja nevarnost poškodb in materialne škode.
Sesalnika ne prenašajte z ročajem, kadar je na njem nameščen L-BOXX. Sesalnik je pretežek za nošenje z ročajem L-BOXX. Obstaja nevarnost poškodb in materialne škode.

Delovanje

Pred izvajanjem vzdrževalnih del, čiščenjem, spreminjanjem nastavitev, menjavo pribora ali shranjevanjem sesalnika izvlecite vtič iz vtičnice. S tem previdnostnim ukrepom boste preprečili nenameren zagon sesalnika.

Uporaba

▶ Upoštevajte omrežno napetost! Napetost vira električne energije se mora ujemati s podatki na tipski tablici sesalnika. Polnilnike, ki so označeni z 230 V, lahko priključite tudi na napetost 220 V.
Informirajte se o pravilnikih/zakonih glede ravnanja z zdravju škodljivim prahom, ki so veljavni v vaši državi.

Sesalnik smete uporabljati za sesanje in odsesovanje naslednjih materialov:

- Prah z mejno vrednostjo izpostavljenosti > 0,1 mg/m ^3 Sesalnika ne uporabljajte v prostorih, kjer obstaja nevarnost eksplozije.

Za zagotovitev optimalne sesalne moči gibko sesalno cev (27) vedno popolnoma odvijte z zgornjega dela sesalnika (13).

Suho sesanje

Sesanje nabranega prahu

• Regulacijo volumenskega pretoka (6) nastavite na uporabljen premer gibke sesalne cevi.
• Sesalnik vklopite tako, da izbirno stikalo za preklapljanje med načini delovanja (7) nastavite na simbol za sesanje.

- Sesalnik izklopite tako, da izbirno stikalo za preklapljanje med načini delovanja (7) nastavite na simbol za izklop.

①

Sesalnik je opremljen z napravo za nadzor prostorninskega pretoka. Naprava za nadzor volumenskega pretoka je v načinu delovanja za sesanje nastavljena na vrednost 20 m/s, ne glede na položaj regulatorja volumenskega pretoka (6). Pri prekoračitvi vrednosti, npr. zaradi umazanije v cevi, polne vreče za prah ali zamašenega ploščatega nagubanega filtra, se oglasi zvočni opozorilni signal. V tem primeru izklopite sesalnik in ga preverite, kot je opisano v razdelku „Odpravljanje motenj“.

Sesanje prahu, ki nastane med uporabo električnih orodij (glejte sliko G)

Če se odpadni zrak vrača v prostor, mora biti v prostoru zagotovljeno ustrezno zračenje (L). Upoštevajte ustrezne nacionalne predpise.

V sesalniku je nameščena varnostna vtičnica (5). Nanjo lahko priključite zunanje električno orodje. Upoštevajte največjo dovoljeno priključno moč priključenega električnega orodja.

Da zagotovite zadosten zajem prahu na mestu odsesavanja, volumenski pretok za električno orodje ne sme pasti pod minimalno vrednost.

Premer gibke cevi Nastavljena vrednost za volumski pretok
35 mm 57,9 m	^3/h
22 mm 41,2 m	^3/h
15 mm 12,7 m	^3/h

• Regulacijo volumenskega pretoka (6) nastavite na uporabljen premer gibke sesalne cevi.
• Namestite nastavek za odsesavanje (25) (glejte „Montiranje odsesovalnega adapterja“, Stran 228).
• Sesalni adapter (25) namestite na nastavek za odsesavanje električnega orodja.

Opozorilo: pri delu z električnimi orodji z majhnim dovodom zraka v gibko sesalno cev (npr. vbodne žage, brusilniki itd.) je treba odpreti zračno režo (26) nastavka za odsesavanje (25). Le tako lahko samodejno čiščenje filtra deluje brezhibno.

Obroč pri zračni reži (26) vrtite, dokler ni odprtina povsem odprta.

- Za zagon avtomatskega vklopa/izklopa sesalnika izbirno stikalo za preklapljanje med načini delovanja (7) nastavite na simbol za avtomatski vklop/izklop. V tem načinu delovanja se volumenski pretok elektronsko nadzoruje v skladu z nastavitvijo na regulaciji (6). Pri pravilno izbrani nastavitvi je zagotovljen dovolj velik odnos prahu.

- Za zagon sesalnika vklopite električno orodje, priključeno na vtičnico (5). Sesalnik se zažene samodejno.

230 | Slovenščina

• Za izklop odsesavanja izklopite električno orodje. Funkcija naknadnega delovanja avtomatskega vklopa/izklopa nato deluje še do 15 sekund, da iz gibke sesalne cevi posesa preostali prah.
• Sesalnik izklopite tako, da izbirno stikalo za preklapljanje med načini delovanja (7) nastavite na simbol za izklop.

①

Če se zasliši zvočni opozorilni signal, morate sesalnik preveriti v skladu z navodili v poglavju „Odpravljanje motenj“.

Mokro sesanje (glejte sliko H)

S sesalnikom ne sesajte gorljivih ali eksplozivnih tekočin, npr. bencina, olja, alkohola ali topil. Ne sesajte vročega ali gorečega prahu. Sesalnika ne uporabljajte v prostorih, kjer obstaja nevarnost eksplozije. Prah, pare ali tekočine se lahko vnamejo ali eksplodirajo.

▶ Sesalnika ni dovoljeno uporabljati kot vodno črpalko. Sesalnik je namenjen sesanju mešanice zraka in vode.

Opomba: zahteve glede stopnje prepuščanja (razred prahu M) so prikazane le za suho sesanje.

Postopek pred mokrim sesanjem

- Po potrebi odstranite vrečko za odpad (29) ali vrečko za prah.

Opozorilo: Za lažje odstranjevanje pri sesanju mešanic iz vode in trdnih snovi uporabljajte filter za mokro sesanje (pribor), saj loči tekočino in trdne snovi.

- Vstavite gumijasti nastavek (32) v talno šobo (34) (glejte „Namestitev gumijastega nastavka (mokro sesanje) (glejte sliko E)“, Stran 229).

– Izklopite samodejno čiščenje filtra (AFC) (glejte „Samodejno čiščenje filtra (glejte sliko I)“, Stran 230).

Sesanje tekočin

– Sesalnik vklopite tako, da izbirno stikalo za preklapljanje med načini delovanja (7) nastavite na simbol za sesanje. Sesalnik je opremljen s senzorji napolnjenosti (40). Ko je največja višina polnjenja dosežena, se sesalnik avtomatsko izklopi. Stikalo za preklop med načini delovanja (7) nastavite na simbol „Izklop“.

Opozorilo: pri sesanju neprevodnih tekočin (na primer vrtalne emulzije, olja in maščobe) se sesalnik pri polni posodi ne izklopi. Stanje napolnjenosti je treba redno preverjati in posodo pravočasno izprazniti.

Če se pri mokrem sesanju zasliši zvočni opozorilni signal, to ne vpliva na varnost delovanja sesalnika. Za odpravljanje motenj ni treba sprejeti nobenih ukrepov.

- Sesalnik izklopite tako, da izbirno stikalo za preklapljanje med načini delovanja (7) nastavite na simbol za izklop.

- Odstranite odtočno cev (23) z držala in pustite, da umazana voda odteče skozi odtočno cev.

- Za transport privijte čep za zapiranje (2) sesalnika na vpetje gibke sesalne cevi (3).

- Izpraznite zbiralnik (1).

Za preprečevanje nastajanja plesni po mokrem sesanju:

• Odstranite ploski nagubani filter (30) in pustite, da se dobro posuši.
• Odstranite zgornji del sesalnika (13), odprite pokrov filtra (39) in pustite, da se oba dela dobro posušita.

Samodejno čiščenje filtra (glejte sliko I)

Pri samodejnem čiščenju filtra (AFC = Automatic Filter Cleaning) se ploski nagubani filter (30) vsakih 15 sekund očisti s pomočjo zračnih sunkov (pulzirajoč hrup).

Čiščenje filtra aktivirajte najpozneje takrat, ko sesalna moč ne zadošča več.

Ob rednem čiščenju filtra se poveča življenjska doba filtra.

Za doseganje idealne življenjske dobe filtra izklopite samodejno čiščenje filtra zgolj izjemoma, npr. pri sesanju čistih tekočin ali pri uporabi papirnate filtrske vrečke.

Površinsko umazan ploski nagubani filter še deluje. Ročno čiščenje ploščatega nagubanega filtra s potrkavanjem ali izpihovanjem ni potrebno in lahko filter celo poškoduje.

Opozorilo: samodejno čiščenje filtra je tovarniško vključeno. Vklop/izklop samodejnega čiščenja filtra je mogoče samo, će je naprava vključena.

- Izklop AFC

Pritisnite tipko AFC (9).

Kontrolna LED-dioda (38) ugasne.

- Vklop AFC

Pritisnite tipko AFC (9).

Kontrolna LED-dioda (38) sveti zeleno.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Pred izvajanjem vzdrževalnih del, čiščenjem, spreminjanjem nastavitev, menjavo pribora ali shranjevanjem sesalnika izvlecite vtič iz vtičnice. S tem previdnostnim ukrepom boste preprečili nenameren zagon sesalnika.
▶ Za dobro in varno delo naj bodo sesalnik in prezračevalne reže vedno čisti.
▶ Pri čiščenju in vzdrževanju sesalnika si nadenite protiprašno masko.

Če morate zamenjati priključni kabel, storite to pri servisu Bosch ali pooblaščenem servisu za električna orodja Bosch, da ne pride do ogrožanja varnosti.

Pri vzdrževanju mora uporabnik sesalnik razdreti, očistiti in na njem opraviti vzdrževalna dela, će so ta izvedljiva, ne da bi pri tem povzročil nevarnost za vzdrževalno osebje in druge prisotne osebe. Pred razdrtjem je treba očistiti sesalnik, da preprečite morebitne nevarnosti. Dobro prezračite prostor, v katerem boste razdrli sesalnik. Med vzdrževanjem nosite osebno zaščitno opremo. Po vzdrževanju očistite vzdrževalno območje.

Najmanj enkrat letno mora proizvajalec ali izšolana oseba izvesti prašno-tehnični pregled, npr. glede poškodb filtra, tesnjenja sesalnika in delovanja priprave za preverjanje. Pri sesalnikih razreda M, ki so bili v umazani okolici, je treba očistiti zunanjost in vse strojne dele oz. jih obdelati s

tesnilnimi sredstvi. Med izvedbo vzdrževanj in popravil je treba vse umazane dele, ki jih ni mogoče zadovoljivo očistiti, vreči v odpadke. Takšne dele odstranite v neprepustnih vrečah ob upoštevanju veljavnih določil za odstranitev tovrstnih odpadkov.

Odstranitev/menjava ploskega nagubanega filtra (glejte slike J1–J2)

Moč sesanja je odvisna od stanja filtra. Filter zato redno čistite.

Poškodovan ploski nagubani filter (30) takoj zamenjajte.

• Povlecite za zapiralo (20) in odprite pokrov filtra (39).
• Primate za ploski nagubani filter (30) za mostičke in ga snemite tako, da ga povlecite navzgor.
• Z mokro krpo odstranite prah in umazanijo z zapiralnega roba pokrova filtra (39), do katerega pride pri odstranjevanju ploskega nagubanega filtra (30). Ploske nagubane filtre PES in PTFE lahko izperete pod tekočo vodo.
• Vstavite nov oz. očiščen ploski nagubani filter (30) in pazite, da bo varno in pravilno nameščen.
• Pokrov filtra (39) znova zaprite (slišno se mora zaskočiti).

Čiščenje zbiralnika

- Zbiralnik (1) občasno obrišite z običajnim, neabrazivnim čistilnim sredstvom in dovolite, da se popolnoma posuši.

Čiščenje senzorjev napolnjenosti (glejte sliko K)

Občasno očistite senzorje napolnjenosti (40).

• Odprite zapirala (15) in odstranite zgornji del sesalnika (13).
• Senzorje napolnjenosti (40) očistite z mehko krpo.

- Namestite zgornji del sesalnika (13) in zaprite zapirala (15).

Shranjevanje (glejte sliko L)

• Omrežni kabel navijte na vpetje kabla (14).
• Namestite pribor v za to predviđena držala: sesalne cevi (35) v držala (22), šobo za fuge (31) v držalo (21), talno šobo (34) v držalo (24).
• Odprite elastične trakove držala za gibko sesalno cev (4) in položite sesalno cev (27) okrog zgornjega dela sesalnika v držalo (4).

Znova namestite elastične trakove.

• S klikom namestite L-Boxx na vpetje (11).
• Sesalnik odložite v suhem prostoru in ga zavarujte pred nepooblaščeno uporabo.
• Za zapah vrtljivih koles (18) pritisnite na zavoro za vrtljivo kolo (17).

Transport (glejte sliko M)

• Za transport privijte čep za zapiranje (2) sesalnika na vpetje gibke sesalne cevi (3).
  – Sesalnik nosite samo z nosilnim ročajem (10).
• Uporabite vodilni ročaj (12), da sesalnik potiskate ali vlečete čez podeste stopnic.

Odpravljanje motenj

Če pride do težave (npr. zloma filtra), je treba sesalnik takoj izklopiti. Pred vnovičnim zagonom je treba težavo odpraviti.

Težava Ukrepi

Sesalna turbina se ne zažene.	– Preverite priključni kabel, vtič, varovalko, vtičnico in senzorje napolnjenosti (40).Izbirno stikalo za preklapljanje med načini delovanja (7) je v položaju „Avtomatski vklop/izklop”.– Izbirno stikalo za preklapljanje med načini delovanja (7) nastavite na simbol za sesanje oz. vklopite električno orodje, priključeno na vtičnico (5).
Sesalna turbina se izključi.	– Izpraznite zbiralnik (1).
Sesalna turbina se po praznjenju zbiralnika ne zažene znova.	– Izklopite sesalnik in počakajte 5 sekund, nato ga znova vklopite.– Senzorje napolnjenosti (40) ter vmesni prostor med senzorji (40) očistite skrtačo.
Sesalna moč je vedno slabša.	– Očistite zamašeno sesalno šobo, sesalno cev (35), gibko sesalno cev (27) ali odstranite ploski nagubani filter (30).– Zamenjajte vrečko za odpad (29) ali vrečko za prah.– Pokrov filtra (39) se mora pravilno zaskočiti.– Pravilno namestite zgornji del sesalnika (13) in zaprite zapirali (15).– Zamenjajte ploski nagubani filter (30).
Uhajanje prahu med sesanjem	– Preverite, ali je ploski nagubani filter (30) pravilno nameščen.– Zamenjajte ploski nagubani filter (30).
Samodejni izklop (mokro sesanje) se ne vklopi.	– Senzorje napolnjenosti (40) ter vmesni prostor med senzorji (40) očistite skrtačo.

232 | Slovenščina

Težava Ukrepi

	Pri električno neprevodnih tekočinah ali pri nastajanju pene samodejni izklop ne deluje.- Ves čas preverjajte napolnjenost.
Zasliši se zvočni opozorilni signal. Moč sesanja je nastavljena prenizko.
Samodejno čiščenje filtra ne deluje.	- Vklopite čiščenje filtra (pritisnite tipko AFC (9)).
	- Priključite gibko sesalno cev (27).
Samodejnega čiščenja filtra ne morete izklopiti.	- Kontaktirajte pooblaščen servis podjetja Bosch.
Samodejnega čiščenja filtra ne morete vklopiti.	- Kontaktirajte pooblaščen servis podjetja Bosch.

Pribor

	Številka pribora
Papirnata filtrska vrečka (suho) 2 607 432 035
Filtrska vrečka iz koprene (suho) 2 607 432 037
Filter za mokro sesanje (mokro) 2 607 432 039
Vrečka za odpad (PE) (suho/ mokro)	2 607 432 043

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov.

Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.

Ob vseh vprašanjih in naročilih rezervnih delov obvezno navedite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovškova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail : [e-mail]

www.bosch.si

Odlaganje

Sesalnik, pribor in embalažo je treba reciklirati v skladu z varstvom okolja.

Sesalnika ne zavrzite med gospodinjske odpadke!

Zgolj za države Evropske unije:

V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi (OEEO) in njeni uresničitvi v nacionalnem pravu je treba odslužene sesalnike ločeno zbirati ter okolju prijazno reciklirati.

Hrvatski
