INSTRUKCJA OBSŁUGI GAS 55 M AFC Professional BOSCH

pl Instrukcja cryginalna

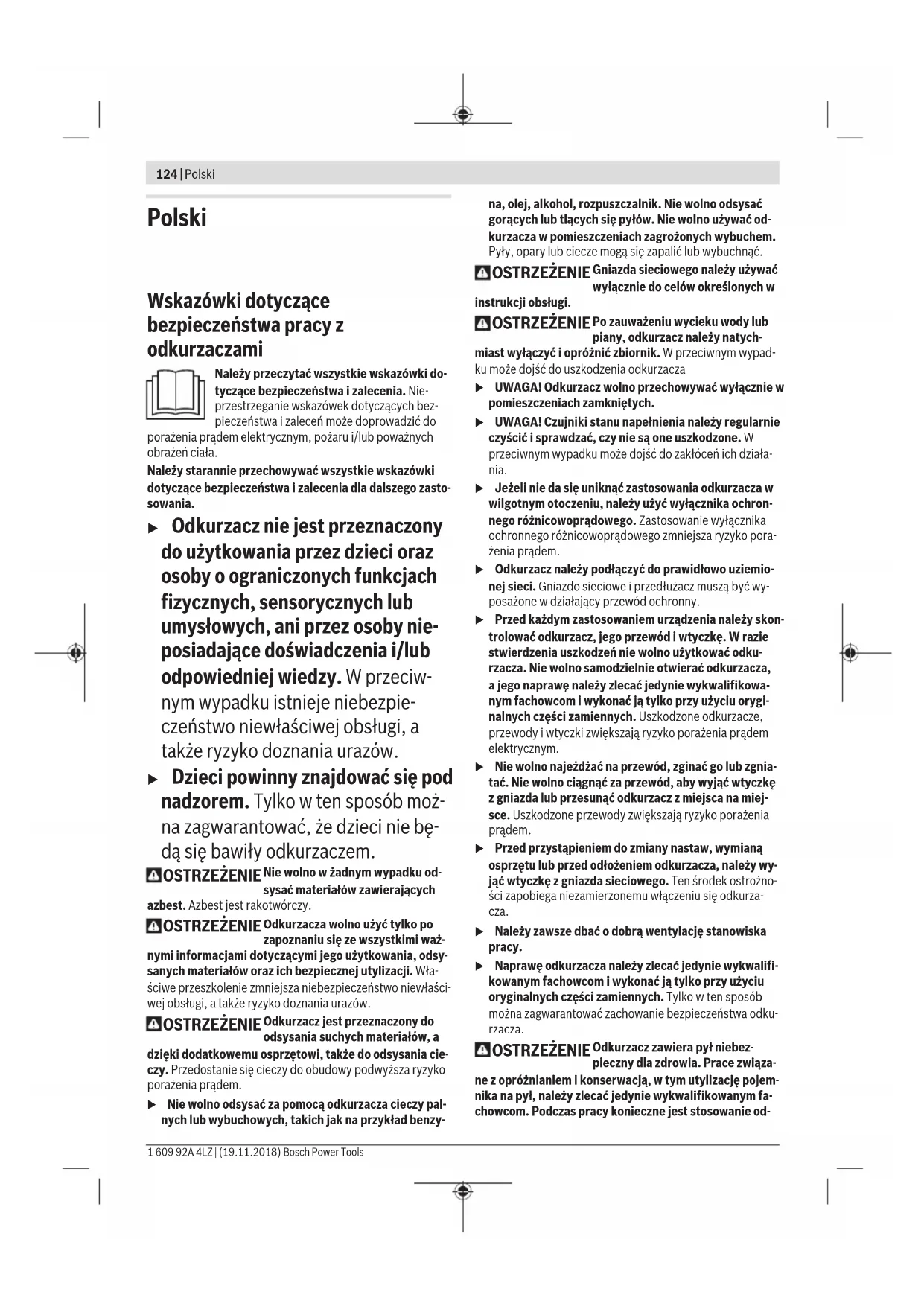

Wskazówki dotyczące bezpieczeństwa pracy z odkurzaczami

Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia. Nie-przestrzeganie wskazówek dotyczących bezpieczeństwa i zaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Należy starannie przechowywać wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia dla dalszego zastosowania.

Odkurzacz nie jest przeznaczony do użytkowania przez dzieci oraz osoby o ograniczonych funkcjach fizycznych, sensorycznych lub umysłowych, ani przez osoby nieposiadające doświadczenia i/lub odpowiedniej wiedzy. W przeciwnym wypadku istnieje niebezpieczeństwo niewłaściwej obsługi, a także ryzyko doznania urazów.

Dzieci powinny znajdować się pod nadzorem. Tylko w ten sposób można zagwarantować, że dzieci nie będą się bawiły odkurzaczem.

OSTRZEŻENIE Nie wolno w żadnym wypadku odsysać materiałów zawierających azbest. Azbest jest rakotwórczy.

OSTRZEŻENIE Odkurzacza wolno użyć tylko po zapoznaniu się ze wszystkimi ważnymi informacjami dotyczącymi jego użytkowania, odsysanych materiałów oraz ich bezpiecznej utylizacji. Właściwe przeszkolenie zmniejsza niebezpieczeństwo niewłaściwej obsługi, a także ryzyko doznania urazów.

OSTRZEŻENIE Odkurzacz jest przeznaczony do odsysania suchych materiałów, a dzięki dodatkowemu osprzętowi, także do odsysania cieczy. Przedostanie się cieczy do obudowy podwyższa ryzyko porażenia prądem.

▶ Nie wolno odsysać za pomocą odkurzacza cieczy palnych lub wybuchowych, takich jak na przykład benzy-

na, olej, alkohol, rozpuszczalnik. Nie wolno odsysać gorących lub tłących się pytów. Nie wolno używać odkurzacza w pomieszczeniach zagrożonych wybuchem. Pyły, opary lub ciecze mogą się zapalić lub wybuchnąć.

OSTRZEŻENIE Gniazda sieciowego należy używać wyłącznie do celów określonych w instrukcji obsługi.
OSTRZEŻENIE Po zauważeniu wycieku wody lub piany, odkurzacz należy natychmiast wyłączyć i opróżnić zbiornik. W przeciwnym wypadku może dojść do uszkodzenia odkurzacza

UWAGA! Odkurzacz wolno przechowywać wyłącznie w pomieszczeniach zamkniętych.
UWAGA! Czujniki stanu napełnienia należy regularnie czyścić i sprawdzać, czy nie są one uszkodzone. W przeciwnym wypadku może dojść do zakłóceń ich działania.
Jeżeli nie da się uniknąć zastosowania odkurzacza w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowoprådowego. Zastosowanie wyłącznika ochronnego różnicowoprådowego zmniejsza ryzyko porażenia prądem.
Odkurzacz należy podłączyć do prawidłowo uziemionej sieci. Gniazdo sieciowe i przedłużacz muszą być wyposażone w działający przewód ochronny.
Przed każdym zastosowaniem urządzenia należy skontrolować odkurzacz, jego przewód i wtyczkę. W razie stwierdzenia uszkodzeń nie wolno użytkować odkurzacza. Nie wolno samodzielnie otwierać odkurzacza, a jego naprawę należy zlecać jedynie wykwalifikowanym fachowcom i wykonać ją tylko przy użyciu oryginalnych części zamiennych. Uszkodzone odkurzacze, przewody i wtyczki zwiększają ryzyko porażenia prądem elektrycznym.
▶ Nie wolno najezdżać na przewód, zginać go lub zgniatać. Nie wolno ciągnąć za przewód, aby wyjąć wtyczkę z gniazda lub przesunąć odkurzacz z miejsca na miejsce. Uszkodzone przewody zwiększają ryzyko porażenia prądem.
Przed przystąpieniem do zmiany nastaw, wymianą osprzętu lub przed odłożeniem odkurzacza, należy wyjąć wtyczkę z gniazda sieciowego. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się odkurzacza.
▶ Należy zawsze dbać o dobrą wentylację stanowiska pracy.
▶ Naprawę odkurzacza należy zlecać jedynie wykwalifikowanym fachowcom i wykonać ją tylko przy użyciu oryginalnych części zamiennych. Tylko w ten sposób można zagwarantować zachowanie bezpieczeństwa odkurzacza.
OSTRZEŻENIE Odkurzacz zawiera pył niebezpieczny dla zdrowia. Prace związane z opróżnianiem i konserwacją, w tym utylizację pojemnika na pył, należy zlecać jedynie wykwalifikowanym fachowcom. Podczas pracy konieczne jest stosowanie od-

powiedniego wyposażenia ochronnego. Nie wolno używać odkurzacza bez kompletnego systemu filtracji. Użycie takie jest groźne dla zdrowia.

Przed uruchomieniem urządzenia należy skontrołować stan techniczny węża. Wąż należy przedtem zamocować do odkurzacza, aby nie nastąpiło niezamierzone wyrzucenie pyłu na zewnątrz. Mogło by wówczas dojść do przedostania się pyłu do dróg oddechowych.
▶ Nie wolno siadać na odkurzaczu. Może to spowodować uszkodzenie odkurzacza.
Należy ostrożnie obchodzić się z przewodem sieciowym i wężem. Mogą one stanowić zagrożenie dla innych osób.

Odkurzacza nie wolno czyścić strumieniem wody skierowanym bezpośrednio na niego. Przedostanie się wody do górnej części odkurzacza zwiększa ryzyko porażenia prądem elektrycznym.

Symbole

Następujące symbole mogą mieć znaczenie podczas pracy z odkurzaczem. Należy zapamiętać te symbole i ich znaczenia. Właściwa interpretacja symboli sprzyja lepszemu i bezpieczniejszemu użytkowaniu odkurzacza.

Symbole i ich znaczenie

M i M

OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia. Nieprzestrzeganie wskazówek dotyczących bezpieczeństwa i zaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Odkurzacz klasy ochrony przeciwpyłowej M, zgodnie z normą IEC/EN 60335-2-69, przeznaczony do pracy na sucho i usuwania niebezpiecznych dla zdrowia pyłów o wartości granicznej narażenia ≥ 0,1 mg/m³

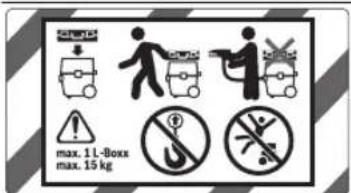

max. 1 L-Boxx max. 15 kg

OSTRZEŻENIE! Odkurzacz zawiera pył niebezpieczny dla zdrowia. Prace związane z opróżnianiem i konserwacją, w tym utylizację pojemnika na pył, należy zlecać jedynie wykwalifikowanym fachowcom. Podczas pracy konieczne jest stosowanie odpowiedniego wyposażenia ochronnego. Nie wolno używać odkurzacza bez kompletnego systemu filtracji. Użycie takie jest groźne dla zdrowia.

Dla potrzeb transportu odkurzacza oraz przechowywania osprzętu i/lub elektronarzędzia można do górnej części odkurzacza zamocować walizkę L-BOXX.

Nie wolno odkurzać z zamocowaną walizką L-BOXX. Punkt ciężkości odkurzacza jest wówczas umieszczony wyżej. Odkurzacz może się przewrócić. Istnieje niebezpieczeństwo doznania obrażeń i uszkodzenia mienia.

Zamocować można maksymalnie jedną walizkę L-BOXX. Walizka L-BOXX wraz z zawartością nie może ważyć więcej niż 15 kg.

Nie wieszać odkurzacza, np. w celach transportowych, na haku dźwigu. Odkurzacz nie jest przeznaczony do obsługi dźwigiem. Istnieje niebezpieczeństwo doznania obrażeń i uszkodzenia mienia.

Nie wolno siadać na odkurzaczu ani na niego wchodzić. Odkurzacz może się przewrócić i uszkodzić. Istnieje niebezpieczeństwo doznania obrażeń.

System automatycznego startu/stopu odkurzacza Odsysanie pyłu podczas obróbki materiałów przy użyciu elektronarzędzi Odkurzacz włącza się automatyczne i wyłącza automatycznie z odpowiednim opóźnieniem

Wyłączanie

126 | Polski

Symbole i ich znaczenie

	1	Odsysanie pyłuOdsysanie zalegających pytów
	15	System kontroli przepływu powietrza dla węży o średnicy 15 mm
	22	System kontroli przepływu powietrza dla węży o średnicy 22 mm
	35	System kontroli przepływu powietrza dla węży o średnicy 35 mm
	Min/Max	Płynna regulacja siły ssania:- maksymalna siła ssania do zastosowań związanych z silną emisją py-tu- obniżona siła ssania do zastosowań związanych z niewielką emisją pyłu lub dla potrzeb wyregulowania siły ssania między podłączonym elektronarzędziem a powierzchnią obrabianego elementu (np. pod-czas szlifowania)
	AFC	System automatycznego oczyszczania filtra (AFC = Automatic Filter Cleaning)

max. 2200 W min. 100 W

Dopuszczalna moc podłączanego elektronarzędzia (w zależności od kraju)

Opis produktu i jego zastosowania

Użycie zgodne z przeznaczeniem

Odkurzacz przeznaczony jest do zasysania, pochłaniania, transportowania i oddzielania wiórów drewnianych, suchych niepalnych pyłów, niepalnych cieczy i mieszanin wodno-powietrznych. Odkurzacz jest certyfikowany i odpowiada klasie ochrony przeciwpyłowej M. Jest on dostosowany do podwyższonych wymagań podczas zastosowań profesjonalnych, np. w rzemiośle, przemyśle i w warsztatach.

Odkurzacze klasy ochrony przeciwpyłowej M, zgodnie z normą IEC/EN 60335-2-69, wolno stosować wyłącznie do pochłaniania i odsysania niebezpiecznych dla zdrowia pyłów o wartości granicznej narażenia ≥ 0,1 mg/m³.

Odkurzacz wolno używać tylko wtedy, gdy się jest w stanie w pełni ocenić jego wszystkie funkcje, wykonać wszystkie działania bez ograniczeń lub po uzyskaniu odpowiednich instrukcji.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi się do schematu odkurzacza na stronach graficznych.

(1) Zbiornik
(2) Zatyczka przyłącza odsysania
(3) Uchwyt węża

(4) Uchwyt węża odsysającego
(5) Gniazdo dla elektronarzędzia
(6) Regulator przepływu powietrza
(7) Przełącznik trybów pracy
(8) Regulacja siły ssania
(9) Przycisk systemu AFC
(10) Uchwyt transportowy
(11) Mocowanie do walizek L-BOXX
(12) Kabłąk prowadzący
(13) Górna część odkurzacza
(14) Uchwyt na przewód sieciowy
(15) Zatrzask górnej części odkurzacza
(16) Kółko bieżne
(17) Hamulec rolki prowadzącej
(18) Rolka prowadząca
(19) Pałąk rolki prowadzącej
(20) Zatrzask pokrywy filtra
(21) Uchwyt do dyszy do fug / dyszy wygiętej
(22) Uchwyrur
(23) Wąż spustowy
(24) Uchwyt do dyszy do podłóg

(25) Przystawka do odsysania pyłu
(26) Otwór odprowadzający nadmiar powietrza
(27) Wąż odsysający
(28) Dysza wygięta
(29) Worek na odpady
(30) Filtr płaski fałdowany (PES)
(31) Dysza do fug
(32) Przyssawka gumowa
(33) Szczotka
(34) Dysza do podłóg
(35) Rura
(36) Mocowanie uchwytu węża odsysającego
(37) Przycisk
(38) Kontrolka LED
(39) Pokrywa filtra
(40) Czujniki stanu napełnienia

Dane techniczne

Odkurzacz do pracy na sucho i mokro		GAS 55 M AFC
Numer katalogowy		3 601 JC3 3..
Moc nominalna W 1200
Częstotliwość Hz 50–60
Pojemność zbiornika (brutto) I 55
Pojemność zbiornika netto (ciecz)	I	40
Pojemność worka na pył I 27
Maks. podciśnienie A)
- Odkurzacz hPa 230
- Turbina hPa 254
Maks. przepływ powietrza A)
- Odkurzacz I/s		36
	m3/s	0,036
- Turbina I/s		74
	m3/s	0,074
Maks. siła ssania W 1380
Powierzchnia filtra fałdowane-go	m2	0,615
Klasa ochrony przeciwpyłowej M
Waga zgodnie z EPTA-Procedu-re 01:2014	kg 16,2
Klasa ochrony /I		±
Stopień ochrony		IPX4

A) Pomiar z zastosowaniem węża o ∅ 35 mm i długości 3 m Dane obowiązują dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku specjalnych wersji produktu sprzedawanych w niektórych krajach dane te mogą się różnić.

System automatycznego startu/stopu odkurzacza

Napięcie znamionowe	Maksymalna moc	Minimalna moc
230 V	2200 W 100 W

Dopuszczalna moc podłączanego elektronarzędzia.

W przypadku innych modeli przeznaczonych na konkretne rynki wartości mogą się różnić. Należy zwrócić uwagę na dane umieszczone na gnieździe odkurzacza.

Informacje o emisji hałasu i drgań

Wartości pomiarowe emisji hałasu zostały określone zgodnie z EN 60335-2-69.

Określony wg skali A typowy poziom ciśnienia akustycznego emitowanego przez odkurzacz wynosi 70 dB(A). Niepewność pomiaru K = 3 dB. Poziom hałasu podczas pracy może przekroczyć 80 dB(A).

Stosować środki ochrony słuchu!

Wartości łączne drgań a_h (suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z

EN 60335-2-69: a_n < 2,5 ~m / s^2, K = 1,5 ~m / s^2 .

Montaž

Przed przystąpieniem do jakichkolwiek czynności obługowym przy odkurzaczu, należy wyjąć wtyczkę sieciową z gniazda.

Montaż uchwytu węża odsysającego (zob. rys. A)

– Zdecydowanym ruchem wsunąć uchwyt węża odsysającego (4) od góry w przewidziane do tego celu mocowania (36) aż do zablokowania.

Montaż węża odsysającego (zob. rys. B)

– Wąż odsysający (27) nałożyć na uchwyt (3) i obrócić go w kierunku zgodnym z ruchem wskazówek zegara aż do oporu.

Wskazówka: Podczas odkurzania, na skutek tarcia pyłu w rurze oraz elementach osprzętu, dochodzi do powstania ładunków elektrostatycznych, które są przez użytkownika odczuwane w postaci wyładowań elektrostatycznych (zależnie od warunków środowiskowych i wrażliwości użytkownika). Bosch zaleca stosowanie antystatycznego węża odsysającego (osprzęt) podczas odkurzania drobnych pyłów i zanieczyszczeń suchych.

Montaż podstawy (zob. rys. C)

Wąż odsysający (27) jest wyposażony w system Clip, który umożliwia podłączenie osprzętu (adaptera do odsysania pyłu (25), dyszy wygiętej (28)).

Montaż dysz i rur

- Podłączyć dyszę wygiętą (28) do węża odsysającego (27), aż oba przyciski (37) węża zaskoczą w zapadce.

– Następnie założyć żądany osprzęt (dyszę do podłóg, dy- szę do fug, rurę itp.) na dyszę wygiętą (28).

– W celu demontażu należy nacisnąć przyciski (37) do wewnątrz i zdemontować elementy.

128 | Polski

Montaż adaptera do odsysania pyłu

• Podłączyć adapter do odsysania pyłu (25) do węża odsysającego (27), aż oba przyciski (37) węża zaskoczą w zapadce.
• W celu demontażu należy nacisnąć przyciski (37) do wewnątrz i zdemontować elementy.

Wkładanie/wyjmowanie worka na odpady lub worka na pył (praca na sucho) (zob. rys. D)

Do pracy na sucho i usuwania materiałów zgodnie z klasą ochrony przeciwpyłowej M należy użyć worka na odpady (29) lub worka na pył.

W przypadku usuwania materiałów niestanowiących zagrożenia dla zdrowia lub materiałów o wartości granicznej narażenia ≥ 1 mg/m³ (zgodnie z klasą ochrony przeciwpyłowej L), można je odsysać bezpośrednio do zbiornika.

Wskazówka: Podczas stosowania papierowego worka filtracyjnego bezwzględnie trzeba, a podczas stosowania włókninowego worka filtracyjnego należy wyłączyć system automatycznego oczyszczania filtra (AFC). (zob. „System automatycznego oczyszczania filtra (zob. rys. I)”, Strona 130).

OSTRZEŻENIE Odkurzacz zawiera pył niebezpieczny dla zdrowia. Prace związane z opróżnianiem i konserwacją, w tym utylizację pojemnika na pył, należy zlecać jedynie wykwalifikowanym fachowcom. Podczas pracy konieczne jest stosowanie odpowiedniego wyposażenia ochronnego. Nie wolno używać odkurzacza bez kompletnego systemu filtracji. Użycie takie jest groźne dla zdrowia.

Wkładanie worka do utylizacji

• Otworzyć zatrzaski (15) i zdjąć górną część odkurzacza (13).
• Włożyć worek na odpady (29) otworem wlotowym skierowanym w góre do zbiornika (1).
  – Przesunąć otwór wlotowy przez kołnierz, aż znajdzie się w zagłębieniu kołnierza.
• Upewnić się, czy worek na odpady (29) dokładnie przylega do wewnętrznych ścianek zbiornika (1).
  – Wystającą krawędź worka na odpady (29) wywinąć poza krawędź zbiornika (1).
• Nałożyć górną część odkurzacza (13) i zamknąć zatrzaski (15).

Wyjmowanie i zamykanie worka na odpady

• Otworzyć zatrzaski (15) i zdjąć górną część odkurzacza (13).
• Zdjąć pełny worek na odpady (29) z kołnierza, w kierunku do tyłu.
  – Ostrożnie wyjąć worek na odpady (29) ze zbiornika (1), uważając przy tym, aby go nie uszkodzić. Należy przy tym uważać, aby worek nie otarł się o kołnierz lub inne ostre przedmioty.
  – Zdjąć zabezpieczenie paska samoprzyłepnego i zakleić worek na odpady. Następnie zasznurować worek na odpady (29) poniżej otworu włotowego za pomocą zdjęćgo zabezpieczenia.

Wymiana/wkładanie worka na pył (osprzęt)

• Otworzyć zatrzaski (15) i zdjąć górną część odkurzacza (13).
  – Pełny worek na pył pociągnąć do tyłu, wyjmując go z kołnierza. Zamknąć otwór worka poprzez przełożenie pokrywki. Zamknięty worek na pył wyjąć ze zbiornika (1).
  – Nałożyć nowy worek na pył na kołnierz odkurzacza. Upewnić się, że worek na pył przylega w całej długości do wewnętrznych ścianek zbiornika (1).
  – Nałożyć górną część odkurzacza (13) i zamknąć zatrzaski (15).

Zakładanie przyssawki gumowej (odsysanie na mokro) (zob. rys. E)

Wskazówka: Wymagania dotyczące przepuszczalności (klasa ochrony przeciwpyłowej M) zostały potwierdzone tylko dla trybu pracy na sucho.

- Za pomocą odpowiedniego narzędzia podważzyć szczotkę (33) założoną na dyszę do podług (34).

- Założyć przyssawkę gumową (32) na dyszę do podłóg (34).

Wskazówka: Strona przyssawki gumowej z teksturą musi znajdować się od zewnętrznej strony.

Mocowanie walizki L-BOXX (zob. rys. F)

Dla potrzeb transportu odkurzacza oraz przechowywania osprzętu i/lub elektronarzędzia można do górnej części odkurzacza zamocować waliżkę L-BOXX.

- Walizkę L-BOXX umieścić w mocowaniach (11).

▶ Nie wolno odkurzać z zamocowaną walizką L-BOXX. Punkt ciężkości odkurzacza jest wówczas umieszczony wyżej. Odkurzacz może się przewrócić. Istnieje niebezpieczeństwo doznania obrażeń i uszkodzenia mienia.

▶ Nie przenosić odkurzacza, trzymając go za uchwyt zamocowanej walizki L-BOXX. Odkurzacz jest za ciężki, aby można go było przenosić przy użyciu uchwytu walizki L-BOXX. Istnieje niebezpieczeństwo doznania obrażeń i uszkodzenia mienia.

Praca

Przed przystąpieniem do zmiany nastaw, wymianą osprzętu lub przed odłożeniem odkurzacza, należy wyjąć wtyczkę z gniazda sieciowego. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się odkurzacza.

Uruchamianie

Należy zwrócić uwagę na napięcie sieciowe! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej odkurzacza. Ładowarki przeznaczone do pracy pod napięciem 230 V można podłączyć również do sieci 220 V.
Użytkownik powinien zasięgnąć informacji na temat aktualnie obowiązujących w danym kraju ustaleń/

przepisów regulujących zasady obchodzenia się z pyłami niebezpiecznymi dla zdrowia.

Odkurzacz jest przeznaczony do zasysania i oczyszczania następujących materiałów:

- Pyły o wartości granicznej narażenia ≥ 0,1 mg/m ^3

Z zasady nie wolno używać odkurzacza w pomieszczeniach zagrożonych wybuchem.

Aby zapewnić optymalną moc ssania, należy całkowicie rozwinąć wąż odsysający (27) z górnej części odkurzacza (13).

Odsysanie na sucho

Odsysanie zalegających pytów

- Ustawienie regulatora przepływu powietrza (6) należy dostosować do używanego węża.

- Aby włączyć odkurzacz, należy ustawić przełącznik trybów pracy (7) na symbol „Odsysanie”.

- Aby wyłączyć odkurzacz, należy ustawić przełącznik trybów pracy (7) na symbol „Wyłączanie”.

Odkurzacz wyposażony został w system kontroli przepływu powietrza. W trybie „Odsysanie” system kontroli przepływu powietrza jest ustawiony na stałą wartość 20 m/s, niezależnie od ustawienia regulatora przepływu powietrza (6). Jeżeli wartość ta nie zostanie osiągnięta, na przykład z powodu zanieczyszczeń zgromadzonych w wężu, pełnego worka na pył lub zatkanego filtra płaskiego fałdowanego, rozlegnie się akustyczny sygnał ostrzegawczy. W takim wypadku należy wyłączyć odkurzacz i skontrolować go zgodnie z opisem w rozdziale „Usuwanie usterek”.

Odsysanie pyłu podczas obróbki materiałów przy użyciu elektronarzędzi (zob. rys. G)

Jeżeli powietrze wylotowe wyprowadzane jest z powrotem do pomieszczenia, konieczna jest wystarczająca wymiana powietrza (współczynnik L) w pomieszczeniu. Należy przestrzegać obowiązujących w danym kraju przepisów lokalnych.

Odkurzacz posiada wbudowane gniazdo ze stykiem ochronnym (5). Można do niego podłączyć elektronarzędzie. Należy przy tym wziąć pod uwagę maksymalnie dopuszczalną moc przyłączową podłączonego elektronarzędzia.

Aby zapewnić skuteczne odsysanie pyłu, nie wolno przekroczyć (w dół) minimalnej wielkości przepływu powietrza (Airflow), określonej dla podłączonego elektronarzędzia.

Średnica węża Wartość nastawy przepły-wu powietrza
35 mm 57,9 m	^3/h
22 mm 41,2 m	^3/h
15 mm 12,7 m	^3/h

– Ustawienie regulatora przepływu powietrza (6) należy dostosować do używanego węża.

- Zamontować adapter do odsysania pyłu (25) (zob. „Montaż adaptera do odsysania pyłu“, Strona 128).

- Założić adapter do odsysania pyłu (25) na króciec odsy- sający elektronarzędzia.

Wskazówka: Podczas pracy z elektronarzędziami, których dopływ powietrza w wężu jest zbyt mały (np. wyrzynarki, szlifierki itp.), należy otworzyć otwór odprowadzający nadmiar powietrza (26) adaptera do odsysania pyłu (25). Tylko w ten sposób można zapewnić sprawne działanie systemu automatycznego oczyszczania filtra.

W tym celu należy obrócić pierścień umieszczony nad otwo- rem (26) aż do całkowitego otwarcia.

- Aby uruchomić system automatycznego startu/stopu odkurzacza, należy ustawić przełącznik trybów pracy (7) na symbol „Automatyczny start/stop”.

W tym trybie pracy przepływ powietrza nadzorowany jest elektronicznie zgodnie z ustawieniami na regulatorze przepływu powietrza (6). Właściwy wybór ustawienia gwarantuje wystarczający transport pyłów.

- Aby uruchomić odkurzacz, należy włączyć podłączone do gniazda (5) elektronarzędzie. Odkurzacz uruchamia się automatycznie.

- Wyłączyć elektronarzędzie, aby zakończyć pracę odkurzacza.

Funkcja opóźnienia systemu automatycznego startu/stopu umożliwia pracę jeszcze przez maks. 15 sekund, co umożliwia odessanie pozostałych pytów z węża odsysającego.

- Aby wyłączyć odkurzacz, należy ustawić przełącznik trybów pracy (7) na symbol „Wyłączanie”.

Jeżeli słyszalny jest sygnał dźwiękowy, należy skontrolować odkurzacz zgodnie ze wskazówkami podanymi w rozdziale „Usuwanie usterek”.

Praca na mokro (zob. rys. H)

▶ Nie wolno odsysać za pomocą odkurzacza cieczy palnych lub wybuchowych, takich jak na przykład benzyna, olej, alkohol, rozpuszczalnik. Nie wolno odsysać gorących lub tłących się pyłów. Nie wolno używać odkurzacza w pomieszczeniach zagrożonych wybuchem. Pyły, opary lub ciecze mogą się zapalić lub wybuchnąć.

▶ Nie wolno stosować odkurzacza jako pompy wodnej. Odkurzacz przeznaczony jest do odsysania mieszanki wodno-powietrznej.

Wskazówka: Wymagania dotyczące przepuszczalności (klasa ochrony przeciwpyłowej M) zostały potwierdzone tylko dla trybu pracy na sucho.

Czynności przygotowawcze przed rozpoczęciem odsysania na mokro

– W razie potrzeby wyjąć worek na odpady (29) lub worek na pyt.

Wskazówka: Aby ułatwić sobie usuwanie odpadów należy do odsysania mieszanin wody i ciał stałych, stosować worek

130 | Polski

filtracyjny do odpadów ciekłych, który oddziela ciała stałe od cieczy.

• Założyć przyssawkę gumową (32) na dyszę do podłóg (34) (zob. „Zakładanie przyssawki gumowej (odsysanie na mokro) (zob. rys. E)“, Strona 128).
• Wyłączyć system automatycznego oczyszczania filtra (AFC) (zob. „System automatycznego oczyszczania filtra (zob. rys. I)“, Strona 130).

Odsysanie cieczy

- Aby włączyć odkurzacz, należy ustawić przełącznik trybów pracy (7) na symbol „Odsysanie”.

Odkurzacz jest wyposażony w czujniki stanu napełnienia (40). Po osiągnięciu maksymalnego napełnienia odkurzacz wyłącza się. Ustawić przełącznik trybów pracy (7) na symbol „Wyłączanie”.

Wskazówka: Podczas odsysania cieczy nieprzewodzących (np. emulsja wiertarska, oleje i smary) odkurzacz nie wyłą- czy się przy pełnym zbiorniku. Poziom napełnienia zbiornika należy stale kontrolować i opróżnić zbiornik w porę.

Jeżeli podczas pracy na mokro rozlegnie się akustyczny sygnał ostrzegawczy, nie zakłóca to bezpieczeństwa funkcjonowania odkurzacza. Nie ma konieczności podejmowania żadnych działań związanych z usuwaniem usterek.

• Aby wyłączyć odkurzacz, należy ustawić przełącznik trybów pracy (7) na symbol „Wyłączanie”.
• Wyjąć wąż spustowy (23) z uchwytu i złać brudną wodę przez wąż.
• Przed transportem odkurzacza należy założyć zatyczkę (2) na przyłącze odsysania (3).
• Opróżnić zbiornik (1).

W celu zapobiegania rozwojowi pleśni po pracy na mokro:

- Wyjąć filtr płaski fałdowany (30) i dobrze go osuszyć.

– Zdjąć górną część odkurzacza (13), otworzyć pokrywę filtra (39) i dobrze osuszyć obie części.

System automatycznego oczyszczania filtra (zob. rys. I)

W przypadku systemu automatycznego oczyszczania filtra (AFC = Automatic Filter Cleaning) filtr płaski fałdowany (30) jest co 15 sekund czyszczony silnymi uderzeniami powietrza (odgłos pulsowania).

Najpóźniej po zauważeniu spadku wydajności odsysania należy uruchomić oczyszczanie filtra.

Przy regularnym stosowaniu oczyszczania filtra żywotność filtra ulega wydłużeniu.

Aby zapewnić optymalną żywotność filtra, należy wyłącać system automatycznego oczyszczania filtra tylko w wyjątkowych przypadkach, np. podczas odsysania cieczy lub w przypadku korzystania z papierowego worka filtracyjnego.

Powierzchniowo zanieczyszczony filtr płaski fałdowany jest w pełni sprawny. Ręczne oczyszczanie filtra fałdowanego poprzez ostukanie go lub przedmuchanie nie jest konieczne i może doprowadzić do uszkodzenia filtra.

Wskazówka: System automatycznego oczyszczania filtra jest fabrycznie włączony.

Włączanie/wyłączanie systemu automatycznego oczyszczania filtra jest możliwe tylko przy włączonym urządzeniu.

- Wyłączanie systemu AFC

Nacisnąć przycisk systemu AFC (9). Kontrolka LED (38) gaśnie.

- Włączanie systemu AFC

Nacisnąć przycisk systemu AFC (9). Kontrolka LED (38) świeci się na zielono.

Konserwacja i serwis

Konserwacja i czyszczenie

Przed przystąpieniem do zmiany nastaw, wymianą osprzętu lub przed odłożeniem odkurzacza, należy wyjąć wtyczkę z gniazda sieciowego. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się odkurzacza.
Aby móc efektywnie i bezpiecznie pracować, należy zawsze utrzymywać odkurzacz i jego otwory wentylacyjne w czystości.
Podczas czynności konserwacyjnych oraz czyszczenia odkurzacza należy nosić maskę przeciwpyłową.

Jeżeli konieczna okaże się wymiana przewodu przyłączeniowego, należy zlecić ją firmie Bosch lub autoryzowanemu serwisowi elektronarzędzi Bosch, co pozwoli uniknąć ryzyka zagrożenia bezpieczeństwa.

Przed przystąpieniem do konserwacji przez użytkownika należy zdemontować odkurzacz, oczyścić i konserwować w taki sposób, by nie spowodować zagrożenia dla personelu konserwującego i osób postronnych. Przed rozpoczęciem demontażu należy oczyścić odkurzacz, aby zapobiec ewentualnym zagrożeniom. Pomieszczenie, w którym odkurzacz jest demontowany, musi być zaopatrzone w dobrze funkcjonującą wentylację. Podczas konserwacji należy stosować środki ochrony osobistej. Po zakończeniu konserwacji należy dokładnie oczyścić pomieszczenie, w którym dokonywano konserwacji.

Co najmniej raz do roku producent lub odpowiednio przeszkolona osoba powinna dokonać certyfikacji urządzenia, kontrolując np. uszkodzenia filtra, szczelność odkurzacza i sprawność funkcjonowania urządzeń nadzorujących.

W przypadku odkurzaczy klasy M, które znajdowały się w zabrudzonym otoczeniu należy oczyścić obudowę oraz wszystkie elementy maszyny oraz zastosować odpowiednie środki uszczelniające. Podczas przeprowadzania prac konserwacyjnych i naprawczych należy poddać utylizacji wszystkie zanieczyszczone części, które nie dają się w zadowalający sposób oczyścić. Elementy te należy zapakować w nieprzepuszczalne worki i utylizować zgodnie z obowiązującymi przepisami dotyczącymi usuwania tego typu odpadów.

Wyjmowanie/wymiana filtra płaskiego fałdowanego (zob. rys. J1-J2)

Wydajność ssania jest zależna od stanu filtra. Dlatego filtr należy regularnie czyścić.

Uszkodzony filtr płaski fałdowany (30) należy natychmiast wymienić.

- Pociągnąć zatrzask (20) i otworzyć pokrywę filtra (39).

– Filtr płaski fałdowany (30) należy chwycić za strzemiączka i pociągnąć go w górę.

- Usunąć pył i zanieczyszczenia, które powstały przy wyjmowaniu filtra płaskiego fałdowanego (30), za pomocą wilgotnej szmatki z krawędzi pokrywy filtra (39). Filtry płaskie fałdowane PES i PTFE można opłukać pod bieżącą wodą.

- Założyć nowy lub oczyszczony filtr płaski fałdowany (30), zwracając przy tym uwagę na jego prawidłowe osadzenie.

– Ponownie zamknąć pokrywę filtra (39) (aż do słyszalnego zablokowania).

Czyszczenie zbiornika

– Zbiornik (1) należy od czasu do czasu oczyścić, używając do tego celu dostępnych w handlu (niezawierających cząstek ściernych) środków myjących, a następnie pozosta-wić do osuszenia.

Czyszczenie czujników stanu napełnienia (zob. rys. K)

Od czasu do czasu należy czyścić czujniki stanu napełnienia (40).

- Otworzyć zatrzaski (15) i zdjąć górną część odkurzacza (13).

– Czujniki stanu napełnienia (40) należy czyścić za pomocą miękkiej szmatki.

- Nałożyć górną część odkurzacza (13) i zamknąć zatrzaski (15).

Przechowywanie i transport

Przechowywanie (zob. rys. L)

– Owinąć przewód sieciowy wokół uchwytów (14).
- Włożyć osprzęt w przewidziane do tego celu uchwyty: rury (35) w uchwyty (22), dyszę do fug (31) w uchwyt (21), dyszę do podłóg (34) w uchwyt (24).
– Zdjąć elastyczne taśmy uchwytu węża odsysającego (4) i owinąć wąż odsysający (27) wokół górnej części odkurzacza w uchwycie (4). Ponownie założyć elastyczne taśmy.
- Walizkę L-BOXX umieścić w mocowaniach (11).
– Odkurzacz należy ustawić w suchym pomieszczeniu i zabezpieczyć go przed nieuprawnionym użyciem.
– W celu zablokowania rolek prowadzących (18) należy nacisnąć hamulec (17).

Transport (zob. rys. M)

– Przed transportem odkurzacza należy założyć zatyczkę (2) na przyłącze odsysania (3).
– Odkurzacz należy przenosić, trzymając go wyłącznie za uchwyt transportowy (10).
– Użyć kabłąka prowadzącego (12) do przepchnięcia lub przeciągnięcia odkurzacza po podestach między schodami.

Usuwanie usterek

W razie awarii (np. pęknięcia filtra), należy bezzwłocznie wyłączyć odkurzacz. Przed ponownym uruchomieniem należy usunąć awarię.

Problem Rozwiązanie

Nie można uruchomić turbiny. – Skontrolować przewód sieciowy, wtyczkę, bezpiecznik, gniazdo i czujniki stanu napełnienia (40).
	Przełącznik trybów pracy (7) jest ustawiony w pozycji „System automatycznego startu/stopu”.- Przełącznik trybów pracy (7) ustawić na symbol „Odsysanie” lub włączyć podłączone do gniazda (5) elektronarzędzie.
Turbina wyłącza się.	– Opróżnić zbiornik (1).
Nie można uruchomić turbiny po opróżnieniu zbiornika.	– Wyłączyć odkurzacz i odczekać 5 sekund, po 5 sekundach ponownie włączyć odkurzacz.- Czujniki stanu napełnienia (40) oraz przestrzeń pomiędzy czujnikami stanu napełnienia (40) należy oczyścić za pomocą szczotki.
Siła ssania słabnie.	– Usunąć zanieczyszczenia blokujące dyszę, rurę (35), wąż odsysający (27) lub filtr płaski fałdowany (30).- Wymienić worek na odpady (29) lub worek na pył.- Prawidłowo zamknąć pokrywę filtra (39).- Poprawić pozycję górnej części odkurzacza (13) i zamknąć zatrzaski (15).- Wymienić filtr płaski fałdowany (30).
Wydobywanie się pyłu z odkurzacza w trakcie odkurzania	– Skontrolować, czy filtr płaski fałdowany (30) jest prawidłowo zamontowany.- Wymienić filtr płaski fałdowany (30).
Nie działa automatyczny wyłącznik podczas odsysania na mokro.	– Czujniki stanu napełnienia (40) oraz przestrzeń pomiędzy czujnikami stanu napełnienia (40) należy oczyścić za pomocą szczotki.

132 | Polski

Problem Rozwiązanie

	W przypadku cieczy przewodzących lub spienionych automatyczny wyłącznik nie działa.- Stale należy kontrolować poziom napełnienia zbiornika.
Rozlega się akustyczny sygnał ostrzegawczy.	Siła ssania jest ustawiona na zbyt niską wartość.- Przestawić regulację siły ssania (8) na wyższą wartość.
	Ustawiona jest nieprawidłowa średnica węża.- Ustawić regulator przepływu powietrza (6) na właściwą średnicę węża.
	Wąż odsysający (27) jest zatkany lub zgięty.- Usunąć blokadę lub wyprostować wąż.
	Worek na odpady / worek na pył jest pełny.- Wymienić worek na odpady (29) lub worek na pył.
	Filtr płaski fałdowany (30) jest zanieczyszczony.- Oczyscić lub w razie potrzeby wymienić filtr płaski fałdowany.
	Brak wystarczającego przepływu powietrza po podłączeniu elektronarzędzia.- Otworzyć otwór odprowadzający powietrze (26) adaptera do odsysania pyłu (25): obracać pierścień na adapterze do odsysania pyłu aż do całkowitego otwarcia otworu.- Jeżeli jest dostępny: otworzyć otwór odprowadzający powietrze elektronarzędzia.
	Nieprawidłowe działanie elektronicznego układu nadzorującego pracę odkurzacza.- Skontaktować się z autoryzowanym punktem serwisowym firmy Bosch.
Nie działa system automatycznego oczyszczania filtra.	- Włączyć system oczyszczania filtra (nacisnąć przycisk systemu AFC (9)).
	- Podłączyć wąż odsysający (27).
Nie można wyłączyć systemu automatacznego oczyszczania filtra.	- Skontaktować się z autoryzowanym punktem serwisowym firmy Bosch.
Nie można włączyć systemu automatacznego oczyszczania filtra.	- Skontaktować się z autoryzowanym punktem serwisowym firmy Bosch.

Osprzet

Numer katalogowy osprzętu
Papierowy worek filtracyjny (praca na sucho)	2 607 432 035
Włókninowy worek filtracyjny (pra-ca na sucho)	2 607 432 037
Worek filtracyjny do odpadów cie-kłych (praca na mokro)	2 607 432 039
Worek na odpady (PE) (praca na sucho i mokro)	2 607 432 043

Obsługa klienta oraz doradztwo dotyczące użytkowania

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

02-230 Warszawa

Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 7154441

E-mail: [e-mail]

www.bosch-pt.pl

Utylizacja odpadów

Odkurzacz, osprzęt i opakowanie należy doprowadzić do po- nownego przetworzenia zgodnie z obowiązującymi przepisa- mi ochrony środowiska.

Nie wolno wyrzucać odkurzacza do odpadów z gospodarstwa domowego!

Tylko dla krajów UE:

Zgodnie z dyrektywą Parlamentu Europejskiego i Rady 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej transpozycją do prawa krajowego, niezdatne do użytku odkurzacze należy zbierać osobno i doprowadzić do ponownego przetworzenia zgodnie z obowiązującymi przepisami ochrony środowiska.

Čeština

Sprauslu un caurułu montăža
