Produkto tipas	Vandens ir dulkių siurblys
Prekės ženklas	Bosch
Modelis	GAS 55 M AFC Professional
Filtravimo klasė	M (dulkės, kurių ribinė vertė ≥ 0,1 mg/m³)
Vardinė absorbuota galia	1 200 W
Bendras bako tūris (bruto)	55 L
Grynasis tūris skysčiams	40 L
Dulkėms skirto maišo tūris	27 L
Maksimali depresija (siurblys)	230 hPa
Maksimali depresija (turbina)	254 hPa
Maksimalus srautas (siurblys)	36 L/s
Maksimalus srautas (turbina)	74 L/s
Maksimali siurbimo galia	1 380 W
Aktyvus plotas (klostuotas filtras)	0,615 m²
Svoris (pagal EPTA)	16,2 kg
Apsaugos indeksas	IPX4
Garso slėgio lygis	70 dB(A) (tipinis), gali viršyti 80 dB(A)
Maitinimas	230 V, 50–60 Hz
Pagrindinės funkcijos	Sauso ir šlapio siurbimas, automatinis įjungimas/išjungimas, automatinis filtro valymas (AFC), srauto stebėjimas, galios reguliatorius
Saugumas	Automatinis išjungimas, kai bakas pilnas (laidūs skysčiai), garso signalas, pasukamas ratų stabdys
Pridedami priedai	Siurbimo žarna, antgalis grindims/lūpų antgalis, tiesus antgalis, vamzdis, alkūnė, adapteris, vienkartinis maišas, plokščias klostuotas filtras
Priežiūra	Lygio jutiklių valymas, filtro keitimas, bako ištuštinimas
Aptarnavimas po pardavimo	Bosch, atsarginės dalys prieinamos www.boschpt.com

Dažnai užduodami klausimai - GAS 55 M AFC Professional BOSCH

Kaip siurbti skysčius su GAS 55 M AFC?

Iš pradžių išimkite vienkartinį maišą arba dulkėms skirtą maišą. Ant grindų antgalio uždėkite sandarinimo lūpas. Išjunkite automatinį filtro valymą (AFC) paspausdami AFC mygtuką. Pasirinkite siurbimo režimą. Automatinis išjungimas veikia laidžiems skysčiams.

Kaip įjungti automatinį filtro valymą (AFC)?

AFC yra įjungtas pagal nutylėjimą. Norėdami jį įjungti arba išjungti, paspauskite AFC mygtuką (9), kai siurblys veikia. Indikatoriaus lemputė (38) šviečia žaliai, kai jis aktyvus.

Ką daryti, jei siurblys sustoja naudojimo metu?

Patikrinkite baką: jei jis pilnas skysčio, ištuštinkite. Palaukite 5 sekundes ir vėl įjunkite. Jei sustojimas dėl užsikimšimo, išvalykite filtrą, žarną ar lygio jutiklius.

Kaip pakeisti plokščią klostuotą filtrą?

Traukite uždarymo skirtuką (20), kad atidarytumėte filtro dangtį (39). Suimkite filtrą už briaunų ir ištraukite. Nuvalykite likučius drėgna šluoste. Įdėkite naują filtrą teisingoje padėtyje ir uždarykite filtro dangtį, kol išgirsite spragtelėjimą.

Kokias dulkes galima siurbti šiuo siurbliu?

Jis gali siurbti sausas nedegias dulkes, kurių ribinė vertė ≥ 0,1 mg/m³ (M klasė), medžio drožles, nedegius skysčius ir vandens-oro mišinius.

Ar galiu siurbti degius skysčius, pavyzdžiui, benziną?

Ne, niekada nenaudokite siurblio degiems ar sprogstamiems skysčiams siurbti (benzinas, alyvos, alkoholis, tirpikliai). Tai gali sukelti gaisrą ar sprogimą.

Kaip saugiai transportuoti siurblį?

Prisukite kamštį (2) ant jungties (3). Neškite siurblį tik už rankenos (10). Naudokite vairą (12) stumdydami ar traukdami laiptais. Neneškite jo už L-BOXX dėžutės.

Ką reiškia įspėjamasis garso signalas?

Garso signalas rodo nepakankamą oro srautą. Galimos priežastys: užsikimšusi žarna, pilnas maišas, užsikimšęs filtras arba neteisingas žarnos skersmuo. Išspręskite problemas pagal vadovą.

Kaip valyti lygio jutiklius?

Atjunkite siurblį. Atidarykite laikiklius (15) ir nuimkite viršutinę dalį. Nuvalykite jutiklius (40) minkšta šluoste. Uždėkite viršutinę dalį ir užfiksuokite laikiklius.

Kur galiu rasti atsarginių dalių šiam siurbliui?

Atsarginės dalys prieinamos per Bosch techninės priežiūros tarnybą ir www.boschpt.com. Nurodykite 10 skaitmenų numerį, esantį ant vardinės lentelės.

NAUDOJIMO INSTRUKCIJA GAS 55 M AFC Professional BOSCH

Saugos nuorodos dirbantiems su siurbliais

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti

kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

- Šis siurblys nėra skirtas, kad juo naudotųsi vaikai ar asmenys su fizinėmis, jutiminėmis ir dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties arba žinių.

Priešingu atveju įrankis gali būti valdomas netinkamai ir kyla sužeidimų pavojus.

▶ Prižiūrėkite vaikus. Taip bus užtikrinta, kad vaikai su siurbliu nežaistų.

ĮSPĖJIMAS

Niekada nesiurbkite medžiagų, kurių sudėtyje yra asbesto. Asbestas

yra vėžį sukelianti medžiaga.

ĮSPĖJIMAS

Siurblį naudokite tik tada, jei gavote pakankamai informacijos apie

siurblio naudojimą, apie medžiagas, kurias reikia susiurbti, ir kaip jas saugiai pašalinti. Rūpestingai instruktavus, sumažėja netinkamo naudojimo ir sužalojimų tikimybė.

ĮSPĖJIMAS

Siurblys yra skirtas sausoms medžiagoms siurbti, o naudojant spe-

Naudokite tik tinkamas priemones – taip pat ir skysčiams siurbti. Patekęs skystis didina elektros smūgio riziką.

▶ Nesiurbkite siurbliu degių ar sprogių skysčių, pavyzdžiui, benzino, alyvos, alkoholio, tirpiklių. Nesiurbkite karštų ar degančių dulkių. Nenaudokite siurblio sprogioje aplinkoje. Dulkės, garai ar skysčiai gali užsidegti ir sprogti.

ĮSPĖJIMAS

Kištukinį lizdą naudokite tik pagal eksploatavimo instrukcijoje nurodytą paskirtį.

Kištukinį lizdą naudokite tik pagal eksploatavimo instrukcijoje nurodytą paskirtį.

ĮSPĖJIMAS

Jei iš siurblio pradeda tekėti putų ar vandens, siurblį nedelsdami išjunkite ir ištuštinkite rezervuarą. Priešingu atveju siurblys gali būti pažeistas.

Jei iš siurblio pradeda tekėti putų ar vandens, siurblį nedelsdami išjunkite ir ištuštinkite rezervuarą. Priešingu atveju siurblys gali būti pažeistas.

▶ DĖMESIO! Siurblį leidžiama laikyti tik patalpose.

▶ DĖMESIO! Reguliariai valykite skysčiams skirtus pripildymo lygio jutiklius ir tikrinkite, ar jie nepažeisti. Priešingu atveju gali būti pažeistas jų veikimas.

▶ Jei su siurbliu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Prijunkite siurblį prie tinkamai įžeminto maitinimo tinklo. Kištukinis lizdas ir ilginamasis laidas turi būti su apsauginiu laidu. Prieš kiekvieną naudojimą patikrinkite siurblį, laidą ir laido kištuką. Nenaudokite siurblio, jei aptikote pažeidimų. Patys neatidarykite siurblio, jį remontuoti leidžiama tik kvalifikuotiems specialistams, o remontuojant turi būti naudojamos tik originalios atsarginės dalys. Pažeisti siurbliai, laidai ir kištukai padidina elektros smūgio pavojų. ▶ Nepervažiuokite per kabelį ir jo nesuspauskite. Netraukite už laido, norėdami iš kištukinio lizdo ištraukti kištuką arba patraukti siurblį. Pažeisti laidai padidina elektros smūgio riziką. Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomą įrangą arba norėdami siurblį sandėliuoti, iš kištukinio lizdo ištraukite kištuką. Ši atsargumo priemonė apsaugos jus nuo netikėto siurblio įsijungimo. ▶ Pasirūpinkite geru vėdinimu darbo vietoje. ▶ Siurblį leidžiama remontuoti tik kvalifikuotam specialistui, o remontuojant turi būti naudojamos tik originalios atsarginės dalys. Taip galima garantuoti, jog siurblys išliks saugus naudoti.

ĮSPĖJIMAS

Siurblyje yra sveikatai kenksmingų dulkių. Ištuštinimo ir techninės

Siurblyje yra sveikatai kenksmingų dulkių. Ištuštinimo ir techninės priežiūros darbus, taip pat dulkių surinkimo rezervuaro išėmimo darbus leidžiama atlikti tik kvalifikuotiems specialistams. Būtina naudoti specialią apsauginę įrangą. Nenaudokite siurblio, jei yra ne visos filtravimo sistemos dalys. Priešingu atveju pakenksite savo sveikatai.

Prieš pradėdami naudoti patikrinkite, ar siurbimo žarna yra nepriekaištingos būklės. Tikrindami, siurbimo žarną palikite primontuotą prie siurblio, kad netikėtai neišeitų dulkių. Priešingu atveju galite įkvėpti dulkių. Ant siurblio nesėdėkite. Priešingu atveju siurblį galite pažeisti. ▶ Atsargiai elkitės su maitinimo laidu ir siurbimo žarna. Priešingu atveju galite sužaloti kitus asmenis. ▶ Neplaukite siurblio tiesiai į jį nukreipta vandens srove. Į siurblio viršutinę dalį patekęs vanduo padidina elektros smūgio riziką.

Simboliai

Žemiau pateikti simboliai gali būti svarbūs naudojant siurblį. Įsiminkite simbolius ir jų reikšmes. Teisingai suprasdami simbolius galėsite geriau ir saugiau naudotis siurbliu.

Simboliai ir jų reikšmės

ĮSPĖJIMAS! Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Simboliai ir jų reikšmės

Pagal IEC/EN 60335-2-69 M dulkių klasės siurblys yra skirtas sveikatai kenksmingoms dulkėms, kurių poveikio ribinė vertė > 0,1 mg/m³, sausuoju būdu siurbti

ĮSPĖJIMAS! Siurblyje yra sveikatai kenksmingų dulkių. Ištuštinimo ir techninės priežiūros darbus, o taip pat dulkių surinkimo rezervuaro išėmimo darbus leidžiama atlikti tik kvalifikuotiems specialistams. Būtina naudoti specialią apsauginę įrangą. Nenaudokite siurblio, jei yra ne visos filtravimo sistemos dalys. Priešingu atveju pakenksite savo sveikatai.

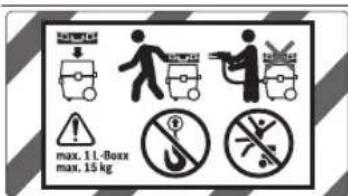

Norėdami siurblį transportuoti, siurblio papildomą įrangą ir/arba elektrinį įrankį sandėliuoti taip, kad užimtų nedaug vietos, ant siurblio viršutinės dalies galite uždėti ir užfiksuoti L-Boxx.

Nesiurbkite su užfiksuotu L-Boxx. Tokiu atveju siurblio svorio centras pasislenka aukštyn. Siurblys gali apvirsti. Iškyla sužalojimo ir pažeidimų pavojus.

Uždėkite ne daugiau kaip vieną L-Boxx. L-Boxx ir turinio svoris turi neviršyti 15 kg.

Siurblio, pvz., norėdami jį transportuoti, nekabinkite ant krano kablio. Siurblys nėra pritaikytas kabinti ant krano kablio. Iškyla sužalojimo ir pažeidimų pavojus.

Ant siurblio nesisėskite ir nelipkite. Priešingu atveju siurblys gali apvirsti ir gali būti pažeistas. Iškyla sužalojimo pavojus.

Automatinis siurblio įjungimo ir išjungimo įtaisas Kylančių dulkių nusiurbimas nuo veikiančių elektrinių įrankių Siurblys automatiškai įsijungia ir su uždelsa išsijungia

Išjungimas

Siurbimas Nusėdusių dulkių siurbimas

15	Türinio srauto kontrolė, kai žarnos skersmuo 15 mm
22	Türinio srauto kontrolė, kai žarnos skersmuo 22 mm
35	Türinio srauto kontrolė, kai žarnos skersmuo 35 mm

Min/Max Tolygus siurbimo jėgos reguliavimas:

• Maksimali siurbimo galia tiems naudojimo atvejams, kai kyla daug dulkių
• Mažesnė siurbimo galia tiems naudojimo atvejams, kai kyla mažiau dulkių ir tam, kad, pvz., būtų galima reguliuoti įsiurbimo jėgą tarp prijungto elektrinio įrankio ir ruošinio paviršiaus (pvz., šlifuojant)

Simboliai ir jų reikšmės

Duomenys apie prijungto elektrinio įrankio leidžiamąją prijungimo galią (priklausomai nuo šalies)

Gaminio ir savybių aprašas

Naudojimas pagal paskirtį

Įrenginys yra skirtas medienos dulkėms bei nedegioms sausoms dulkėms, nedegiems skysčiams bei vandens ir oro mišiniui įtraukti, susiurbti, varyti ir atskirti. Siurblio techninės savybės, susijusios su dulkių surinkimu, yra patikrintos, jis atitinka M dulkių klasę. Jis skirtas naudoti sunkesnėmis sąlygomis verslo sektoriuje, pvz., pramonėje, meistrų dirbtuvėse ir cechuose.

M dulkių klasės siurblį pagal IEC/EN 60335-2-69 leidžiama naudoti tik sveikatai kenksmingoms dulkėms, kurių poveikio ribinė vertė > 0,1 mg/m³, susiurbti ir nusiurbti.

Siurblį naudokite tik tada, jei susipažinote su visomis jo funkcijomis ir esate jį visiškai įvaldę arba buvote atitinkamai instruktuoti.

Pavaizduoti įrankio elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka siurblio schemose nurodytus numerius.

(1) Rezervuaras (2) Nusiurbimo atvamzdžio kamštis (3) Žarnos tvirtinimo anga (4) Siurbimo žarnos laikiklis (5) Kištukinis lizdas elektriniam įrankiui (6) Tūrinio srauto reguliatorius (7) Veikimo režimų perjungiklis (8) Siurbimo galios reguliatorius (9) AFC mygtukas (10) Rankena prietaisui nešti (11) L-Boxx įtvaras (12) Kreipiamoji apkaba (13) Siurblio viršutinė dalis (14) Laido laikiklis (15) Siurblio viršutinės dalies užraktas (16) Darbinis ratas (17) Vairuojamųjų ratukų stabdys (18) Vairuojamieji ratukai

(19) Vairuojamųjų ratukų rankena (20) Filtro dangčio fiksuojamasis liežuvėlis (21) Laikiklis tarpų antgaliui/lenktam antgaliui (22) Siurbimo vamzdžio laikiklis (23) Nusiurbimo žarna (24) Laikiklis grindų antgaliui (25) Nusiurbimo adapteris (26) Papildoma oro anga (27) Siurbiamoji žarna (28) Lenktas antgalis (29) Šalinimo maišelis (30) Plokščias klostytas filtras (PES) (31) Antgalis tarpams siurbti (32) Guminė briauna (33) Šepečių juosta (34) Grindų antgalis (35) Siurbimo vamzdis (36) Įtvaras siurbimo žarnos laikikliui (37) Mygtukas (38) Kontrolinis LED (39) Filtro dangtis (40) Pripildymo lygio jutikliai

Techniniai duomenys

Skysčių ir sausų dulkių siurb-lys	GAS 55 M AFC
Gaminio numeris	3 601 JC3 3..
Nominali naudojamoji galia W 1200
Dažnis Hz 50–60
Bako talpa (bruto) I 55
Talpa neto (skystis) I 40
Dulkių surinkimo maišelio tūris I 27
Maks. išretinimasA)
- Siurblys hPa 230
- Turbina hPa 254

262 | Lietuvių k.

Skysčių ir sausų dulkių siurb-lys	GAS 55 M AFC
Maks. o1
– Siurblys l/s		36
	m3/s	0,036
– Turbina l/s		74
	m3/s	0,074
Maks. siurbimo galia W 1380
Klostyto filtro plotas m	2	0,615
Dulkių klasė M
Svoris pagal „EPTA-Procedure 01:2014“	kg 16,2
Apsaugos klasė /l		±
Apsaugos tipas IPX4

A) Išmatuota su ∅ 35 mm ir 3 m ilgio siurbimo žarna. Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.

Automatinis įjungimo ir išjungimo įtaisas

Nominalioji įtampa | Maksimali galia | Minimali galia

230 V | 2200 W | 100 W

Duomenys apie prijungto elektrinio įrankio leidžiamąją prijungimo galią.

Šios tam tikrai šaliai skirtų modelių vertės gali skirtis. Prašome laikytis ant dulkių siurblio kištukinio lizdo pateiktų duomenų.

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal EN 60335-2-69. Pagal A skalę išmatuotas siurblio garso slėgio lygis tipiniu atveju yra 70 dB(A). Paklaida K = 3 dB. Triukšmo lygis darbo metu gali viršyti 80 dB(A).

Dirbkite su klausos apsaugos priemonėmis!

Vibracijos bendroji vertė a_h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN 60335-2-69: a_h < 2,5 m/s², K = 1,5 m/s².

Montavimas

Prieš pradėdami bet kokius siurblio priežiūros ar remonto darbus, iš kištukinio lizdo ištraukite kištuką.

Laikiklio siurbimo žarnai montavimas (žr. A pav.)

– Laikiklį siurbimo žarnai (4) iš viršaus stumkite į jam skirtą įtvarą (36), kol jis užsifiksuos.

Siurbimo žarnos montavimas (žr. B pav.)

– Siurbimo žarną (27) įstatykite į žarnos tvirtinimo angą (3) ir sukite ją pagal laikrodžio rodyklę iki atramos.

Nuoroda: Dėl dulkių trinties siurbimo žarnoje ir papildomoje įrangoje siurbiant susidaro elektrostatinė įkrova, kurią naudotojas gali pajausti kaip statinę iškrovą (priklausomai nuo aplinkos įtakos ir kūno jautrumo).

Siurbiant smulkias dulkes ir sausas medžiagas, Bosch rekomenduoja naudoti antistatinę žarną (papildoma įranga).

Siurbimo priedų montavimas (žr. C pav.)

Siurbimo žarna (27) yra su sąvaržų sistema, kuria galima prijungti siurbimo papildomą įrangą (nusiurbimo adapterį (25), lenktą antgalį (28)).

Antgalių ir vamzdžių montavimas

• Lenktą antgalį (28) įstatykite ant siurbimo žarnos (27) – turite išgirsti, kaip užsifiksavo abu siurbimo žarnos mygtukai (37).
• Tada tvirtai ant lenkto antgalio (28) įstatykite pageidaujamą siurbimo papildomą įrangą (grindų antgalį, tarpų antgalį, siurbimo vamzdį ir kt.).
• Norėdami išmontuoti, į vidų spauskite mygtukus (37) ir atskirkite konstrukcines dalis.

Nusiurbimo adapterio montavimas

– Nusiurbimo adapterį (25) įstatykite ant siurbimo žarnos (27) – turite išgirsti, kaip užsifiksavo abu siurbimo žarnos mygtukai (37). – Norėdami išmontuoti, į vidų spauskite mygtukus (37) ir atskirkite konstrukcines dalis.

Šalinimo maišelio arba dulkių surinkimo maišelio įdėjimas/išėmimas (sausų dulkių siurbimas) (žr. D pav.)

Norint siurbti sausuoju būdu M dulkių klasės medžiagas, būtina naudoti šalinimo maišelį (29) arba dulkių surinkimo maišelį.

Jei siurbiamos medžiagos, kurių poveikio ribinės vertės nėra arba poveikio ribinė vertė ≥ 1 mg/m³ (atitinkančios dulkių klasę L), galima siurbti tiesiai į rezervuarą.

Nuoroda: jei naudojate popierinį filtruojamąjį maišelį, privalote, o jei naudojate neaustinės medžiagos filtruojamąjį maišelį, turite išjungti automatinį filtro valymo įtaisą (AFC). (žr. „Automatinis filtro valymo įtaisas (žr. I pav.)“, Puslapis 264).

ĮSPĖJIMAS

Siurblyje yra sveikatai kenksmingų dulkių. Ištuštinimo ir techninės

priežiūros darbus, o taip pat dulkių surinkimo rezervuaro išėmimo darbus leidžiama atlikti tik kvalifikuotiems specialistams. Būtina naudoti specialią apsauginę įrangą. Nenaudokite siurblio, jei yra ne visos filtravimo sistemos dalys. Priešingu atveju pakenksite savo sveikatai.

Šalinimo maišelio įdėjimas

• Atspauskite užraktus (15) ir nuimkite siurblio viršutinę dalį (13).
• Šalinimo maišelį (29), pripildymo angą nukreipę pirmyn, įdėkite į rezervuarą (1).
• Pripildymo angą stumkite per jungiamąją jungę iki jungiamosios jungės įdubos.
• Įsitikinkite, kad šalinimo maišelis (29) yra visiškai prigludęs prie rezervuaro (1) vidinių sienelių.
• Likusia šalinimo maišelio (29) dalimi apgaubkite rezervuaro (1) kraštą.
• Uždėkite siurblio viršutinę dalį (13) ir užspauskite užraktus (15).

Šalinimo maišelio išėmimas ir uždarymas

• Atspauskite užraktus (15) ir nuimkite siurblio viršutinę dalį (13). – Pilną šalinimo maišelį (29) nuimkite nuo jungiamosios jungės, traukdami jį atgal.
• Šalinimo maišelį (29), kad nepažeistumėte, atsargiai išimkite iš rezervuaro (1).

Stebėkite, kad šalinimo maišelio nebrauktumėte per jungiamąją jungę ar kitus aštrius daiktus.

- Nuplėškite klijų dengiamąją juostelę ir šalinimo maišelį suklijuokite.

Tada nuplėšta klijų dengiamąja juostele apjuoskite šalinimo maišelį (29) po pripildymo anga.

Dulkių surinkimo maišelio keitimas/įdėjimas (papildoma įranga)

• Atspauskite užraktus (15) ir nuimkite siurblio viršutinę dalį (13).
• Pilną dulkių surinkimo maišelį nuimkite nuo jungiamosios jungės, traukdami jį atgal. Uždarykite dulkių surinkimo maišelio angą, t.y. atverskite dangtelį. Uždarytą dulkių surinkimo maišelį išimkite iš konteinerio (1).
• Naują dulkių surinkimo maišelį užmaukite ant siurblio jungiamosios jungės. Įsitikinkite, kad dulkių surinkimo maišelis per visą ilgį prigludęs prie konteinerio (1) vidinės sienelės.
• Uždėkite siurblio viršutinę dalį (13) ir užspauskite užraktus (15).

Guminių briaunų įdėjimas (skysčių siurbimas) (žr. E pav.)

Nuoroda: pralaidumo laipsnio (dulkių klasė M) nurodymai buvo pateikti tik sausajam siurbimui.

• Specialiu įrankiu šepečių juostą (33) išimkite iš grindų antgalio (34).
• Į grindų antgalį (34) įstatykite gumines briaunas (32).

Nuoroda: Guminės briaunos struktūrinius paviršius turi būti nukreiptas į išorę.

L-BOXX uždėjimas (žr. F pav.)

Norėdami siurblį transportuoti, siurblio papildomą įrangą ir/arba elektrinį įrankį sandėliuoti taip, kad užimtų nedaug vietos, ant siurblio viršutinės dalies galite uždėti ir užfiksuoti L-BOXX.

L-BOXX užfiksuokite (11) įtvaruose.

▶ Nesiurbkite su užfiksuotu L-BOXX. Tokiu atveju siurblio svorio centras pasislenka aukštyn. Siurblys gali apvirsti. Iškyla sužalojimo ir pažeidimų pavojus. ▶ Neneškite siurblio už užfiksuoto L-BOXX rankenos.

Siurblys L-BOXX rankenai yra per sunkus. Iškyla sužalojimo ir pažeidimų pavojus.

Naudojimas

Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomą įrangą arba norėdami siurblį sandėliuoti, iš kištukinio lizdo ištraukite kištuką. Ši atsargumo priemonė apsaugos jus nuo netikėto siurblio įsijungimo.

Paruošimas naudoti

Atkreipkite dėmesį į tinklo įtampą! Maitinimo šaltinio įtampa turi sutapti su siurblio firminėje lentelėje nurodytais duomenimis. 230 V pažymėtus kroviklius galima jungti ir į 220 V įtampos elektros tinklą. Išsiaiškinkite apie jūsų šalyje galiojančius reikalavimus ir įstatymus, reglamentuojančius, kaip elgtis su sveikatai kenksmingomis dulkėmis.

Siurblį leidžiama naudoti šioms medžiagoms susiurbti ir nusiurbti:

- Dulkės, kurių poveikio ribinė vertė > 0,1 mg/m³

Sprogioje aplinkoje siurblį naudoti draudžiama.

Kad užtikrintumėte optimalią siurbimo galią, nuo siurblio viršutinės dalies (13) visada nuvyniokite visą siurbimo žarną (27).

Sausų dulkių siurbimas

Nusėdusių dulkių nusiurbimas

• Tūrinio srauto reguliatorių (6) nustatykite pagal naudojamos žarnos skersmenį.
• Norėdami siurblį įjungti, veikimo režimų perjungiklį (7) nustatykite ties simboliu „Siurbti“.
• Norėdami siurblį išjungti, veikimo režimų perjungiklį (7) nustatykite ties simboliu „Išjungti“.

Siurblys yra su tūrinio srauto kontrolės įtaisu. Tūrinio srauto kontrolės įtaisas veikiant režimu Siurbti, nepriklausomai nuo tūrinio srauto reguliatoriaus (6), yra nustatytas fiksuotai 20 m/s vertei.

Jei tūrinio srauto vertė tampa mažesnė už šią vertę, pvz., į siurbimo žarną įsiurbus nešvarumų, prisipildžius dulkių surinkimo maišeliui arba užsiteršus plokščiam klostytam filtrui, pasigirsta garsinis įspėjamasis signalas. Tokiu atveju siurblį išjunkite ir patikrinkite jį, kaip aprašyta skyriuje „Trikčių šalinimas“.

Kylančių dulkių nusiurbimas nuo veikiančių elektrinių įrankių (žr. G pav.)

Jei panaudotas oras išleidžiamas atgal į patalpą, tai turi būti pakankama patalpos ventiliacijos norma (L). Laikykitės atitinkamų nacionalinių direktyvų.

Dulkių siurblyje yra integruotas kištukinis lizdas su apsauginiu kontaktu (5). Prie jo galite prijungti išorinį elektrinį įrankį. Neviršykite maksimalios leistinos prijungto elektrinio įrankio suminės galios.

Kad būtų užtikrintas pakankamas dulkių transportavimas nusiurbimo vietoje, prijungto elektrinio įrankio oro srautas („Airflow“) neturi nukristi žemiau minimalaus oro srauto.

Žarnos skersmuo Tūrinio srauto nustatomoji vertė

35 mm 57,9 m	3/h
22 mm 41,2 m	3/h
15 mm 12,7 m	3/h

• Tūrinio srauto reguliatorių (6) nustatykite pagal naudojamos žarnos skersmenį. – Sumontuokite nusiurbimo adapterį (25) (žr. „Nusiurbimo adapterio montavimas“, Puslapis 262).
• Nusiurbimo adapterį (25) įstatykite į elektrinio įrankio nusiurbimo atvamzdį.

Nuoroda: Dirbant su elektriniais įrankiais, kurių oro tiekimas į siurbimo žarną yra mažas (pvz., su siaurapjūkliais, šlifuokliais ir pan.), reikia atidaryti papildomą oro angą (26), esančią ant nusiurbimo adapterio (25). Tik tada be problemų galės veikti automatinis filtro valymo įtaisas. Tuo tikslu sukite žiedą, dengiantį papildomą oro angą (26), kol anga pasidarys maksimali.

– Norėdami įjungti automatinį įjungimo ir išjungimo įtaisą, veikimo režimų perjungiklį (7) nustatykite ties simboliu „Automatinis įjungimo ir išjungimo įtaisas“. Esant šiam veikimo režimui, oro srautas atitinkamai pagal reguliatoriaus (6) nustatymą kontroliuojamas elektroniniu būdu. Tinkamai parinkus nustatymą užtikrinamas pakankamas dulkių transportavimas.

• Norėdami įjungti siurblį, įjunkite prie kištukinio lizdo (5) prijungtą elektrinį įrankį. Siurblys paleidžiamas automatiškai.
• Norėdami baigti siurbti, išjunkite elektrinį įrankį. Kad iš siurbimo žarnos būtų išsiurbtos likusios dulkės, automatinio jungimo ir išjungimo įtaiso veikimo iš inercijos funkcija dar veikia 15 sekundžių.
• Norėdami siurblį išjungti, veikimo režimų perjungiklį (7) nustatykite ties simboliu „Išjungti“.

Jei pasigirsta garsinis signalas, siurblį reikia patikrinti, kaip aprašyta skyriuje „Trikčių šalinimas“.

Skysčių siurbimas (žr. H pav.)

▶ Nesiurbkite siurbliu degių ar sprogių skysčių, pavyzdžiui, benzino, alyvos, alkoholio, tirpiklių. Nesiurbkite karštų ar degančių dulkių. Nenaudokite siurblio sprogioje aplinkoje. Dulkės, garai ar skysčiai gali užsidegti ir sprogti. ▶ Siurblį draudžiama naudoti kaip vandens siurblį. Siurblys yra skirtas oro ir vandens mišiniui susiurbti.

Nuoroda: pralaidumo laipsnio (dulkių klasė M) nurodymai buvo pateikti tik sausajam siurbimui.

Darbo žingsniai prieš pradedant siurbti skysčius

- Jei reikia, naudokite šalinimo maišelį (29) arba dulkių surinkimo maišelį.

Nuoroda: kad būtų lengviau šalinti atliekas, siurbdami vandens ir kietų medžiagų mišinius naudokite filtruojamąjį maišelį šlapiam naudojimui (papildoma įranga), kuris atskiria skystį nuo kietų medžiagų.

• Į grindų antgalį (32) įdėkite guminę briauną (34) (žr. „Guminių briaunų įdėjimas (skysčių siurbimas) (žr. E pav.)“, Puslapis 263). – Išjunkite automatinį filtro valymo įtaisą (AFC) (žr. „Automatinis filtro valymo įtaisas (žr. I pav.)“, Puslapis 264).

Skysčių siurbimas

- Norėdami siurblį įjungti, veikimo režimų perjungiklį (7) nustatykite ties simboliu „Siurbti“.

Siurblys yra su pripildymo lygio jutikliais (40). Kai pasiekiamas maksimalus pripildymo lygis, siurblys išsijungia. Veikimo režimų perjungiklį (7) nustatykite ties simboliu „Išjungti“.

Nuoroda: siurbiant nelaidžius elektrai skysčius, pvz., gręžimo emulsijas, alyvas ir tepalus, siurblys, esant pilnam rezervuarui, neišjungiamas. Pripildymo lygį reikia nuolat kontroliuoti ir rezervuarą laiku ištuštinti.

Jei siurbiant skysčius pasigirsta garsinis signalas, vadinasi, yra pakenkta siurblio veikimo saugumui. Nereikia imtis jokių trikties šalinimo priemonių.

• Norėdami siurblį išjungti, veikimo režimų perjungiklį (7) nustatykite ties simboliu „Išjungti“. – Nusiurbimo žarną (23) ištraukite iš jos laikiklio ir palaukite, kol iš nusiurbimo žarnos išbėgs užterštas vanduo. – Norėdami siurblį transportuoti, žarnos tvirtinimo angoje (3) įsukite kamštį (2).
• Ištuštinkite rezervuarą (1). Siekiant išvengti pelėsių susidarymo po skysčių siurbimo: – Išimkite plokščią klostytą filtrą (30) ir jį taip pat palikite, kad gerai išdžiūtų.
• Nuimkite siurblio viršutinę dalį (13), atidenkite filtro dangtį (39) ir palikite, kad abu gerai išdžiūtų.

Automatinis filtro valymo įtaisas (žr. I pav.)

Esant automatiniam filtro valymui (AFC = „Automatic Filter Cleaning“), plokščią klostytą filtrą (30) kas 15 sekundžių valo oro srautas (pulsuojantis triukšmas).

Vėliausiai tada, kai nebepakanka siurbimo našumo, reikia įjungti filtro valymo funkciją.

Reguliariai naudojant filtro valymą, padidėja filtro eksploatavimo trukmė.

Norėdami pasiekti idealią filtro eksploatavimo trukmę, automatinį filtro valymo įtaisą deaktyvinkite tik išimtinais atvejais, pvz., siurbdami švarius skysčius arba naudodami popierinį filtruojamąjį maišelį.

Plokščias klostytas filtras su užterštu paviršiumi yra visiškai veiksmingas. Valyti klostyto filtro – jį stuksenant ar prapučiant – nebūtina, taip darant jis netgi gali būti pažeistas.

Nuoroda: automatinis filtro valymo įtaisas gamykloje yra įjungtas.

Automatinį filtro valymo įtaisą įjungti ir išjungti galima tik tada, kai įrenginys veikia.

- AFC deaktyvinimas

Paspauskite AFC mygtuką (9). Kontrolinis LED (38) užgęsta.

- AFC suaktyvinimas

Paspauskite AFC mygtuką (9). Kontrolinis LED (38) šviečia žaliai.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomą įrangą arba norėdami siurblį sandėliuoti, iš kištukinio lizdo ištraukite kištuką. Ši atsargumo priemonė apsaugos jus nuo netikėto siurblio įsijungimo. Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad ventiliacinės angos ir siurblys būtų švarūs. ▶ Atlikdami siurblio priežiūros ar valymo darbus, dėvėkite respiratorių.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Jei techninės priežiūros darbus atlieka naudotojas, siurblį reikia išmontuoti, išvalyti ir atlikti techninę priežiūrą, jei ją atliekant nebus keliamas pavojus techninę priežiūrą atliekančiam personalui ar kitiems asmenims. Prieš išmontuojant siurblį reikia išvalyti, kad būtų išvengta galimų pavojų. Patalpa, kurioje išmontuojamas siurblys, turi būti gerai vėdinama. Atlikdami techninės priežiūros darbus dėvėkite asmenines apsaugines priemones. Atlikus techninės priežiūros darbus reikia išvalyti techninės priežiūros zoną.

Bent kartą metuose gamintojas ar įgaliotas asmuo privalo atlikti siurblio techninių savybių, susijusių su dulkių surinkimu, patikrinimą, pvz., ar nepažeistas filtras, ar siurblys sandarus, kaip veikia kontrolinis įtaisas.

M klasės siurblius, kurie buvo užterštoje aplinkoje, reikia nuvalyti iš išorės, o taip pat visas mašinos dalis arba apdoroti sandarinamosiomis medžiagomis. Atliekant techninės priežiūros ir remonto darbus visas užterštas dalis, kurių nebegalima tinkamai išvalyti, reikia šalinti. Šias dalis reikia šalinti nepralaidžiuose maišeliuose, laikantis tokių atliekų šalinimo taisyklių.

Plokščio klostyto filtro išėmimas/keitimas (žr. J1-J2 pav.)

Siurbimo galia priklauso nuo filtro būsenos. Todėl filtrą reguliariai valykite.

Pažeistą klostytą filtrą (30) nedelsdami pakeiskite.

- Patraukite fiksuojamąjį liežuvėlį (20) ir atidenkite filtro dangtį (39).

• Paimkite plokščią klostytą filtrą (30) už viršutinio krašto ir traukdami į viršų išimkite. – Drėgnu skudurėliu nuo filtro dangčio (39) briaunos pašalinkite dulkes ir nešvarumus, kurie nubyra išimant plokščią klostytą filtrą (30). PES ir PTFE plokščius klostytus filtrus galima praplauti tekančiu vandeniu.
• Įstatykite naują ar išvalytą plokščią klostytą filtrą (30) ir patikrinkite, ar jis tinkamai įsistatė.
• Vėl uždarykite filtro dangtį (39) (turite išgirsti, kaip užsifiksavo).

Konteinerio valymas

- Konteinerį (1) retkarčiais išvalykite įprastu, neabrazyviniu valikliu ir palikite išdžiūti.

Pripildymo lygio jutiklių valymas (žr. K pav.)

Kartais išvalykite pripildymo lygio jutiklius (40).

• Atspauskite užraktus (15) ir nuimkite siurblio viršutinę dalį (13).
• Pripildymo lygio jutiklius (40) valykite minkštu skudurėliu.
• Uždėkite siurblio viršutinę dalį (13) ir užspauskite užraktus (15).

Sandėliavimas ir transportavimas

Laikymas (žr. L pav.)

• Maitinimo laidą susukite ant laido laikiklio (14). – Papildomą įrangą įstatykite į jai skirtus laikiklius: siurbimo vamzdžius (35) į laikiklius (22), tarpų antgalį (31) į laikiklį (21), grindų antgalį (34) į laikiklį (24).
• Atkabinkite siurbimo žarnos laikiklio (4) elastinius fiksatorius ir apsukite siurbimo žarną (27) aplink siurblį laikiklyje (4).

Vėl užkabinkite elastinius fiksatorius.

• L-Boxx užfiksuokite (11) įtvaruose.
• Siurblį pastatykite sausoje patalpoje ir imkitės priemonių, kad juo nesinaudotų pašaliniai asmenys. – Norėdami užfiksuoti vairuojamuosius ratukus (18), paspauskite žemyn vairuojamųjų ratukų stabdį (17).

Transportavimas (žr. M pav.)

– Norėdami siurblį transportuoti, žarnos tvirtinimo angoje (3) įsukite kamštį (2). - Siurblį neškite tik laikydami už rankenos (10). - Siurblį stumkite arba traukite per laiptus laikydami už kreipiamosios rankenos (12).

Trikčių šalinimas

Įvykus trikčiai (pvz., įtrūkus filtrui), siurblį reikia iš karto išjungti. Prieš įjungiant iš naujo, būtina pašalinti triktį.

Gedimas Šalinimas

Neįsijungia siurbimo turbina. – Patikrinkite maitinimo laidą, kištuką, saugiklį, kištukinį lizdą ir lygio pripildymo jutiklius (40).

266 | Lietuvių k.

Gedimas Šalinimas

	Veikimo režimų perjungiklis (7) nustatytas ties „Automatinis įjungimo ir išjungimo įtaisas”.- Veikimo režimų perjungiklj (7) nustatykite ties simboliu „Siurbti“ arba jjunkite prie kištukinio lizdo (5) prijungtą elektrinį įrankį.
Išsijungia siurbimo turbina.	- Ištuštinkite rezervuarą (1).
Po rezervuaro ištuštinimo nebejsijungia siurbimo turbina.	- Siurblį išjunkite ir 5 sekundes palaukite, po 5 sekundžių vėl jjunkite.- Pripildymo lygio jutiklius (40) bei erdvę tarp pripildymo lygio jutiklių (40) išvaly-kite šepetėliu.
Mažėja siurbimo galia.	- Pašalinkite kamščius iš siurbimo antgalių, siurbimo vamzdžių (35), siurbimo žarnos (27) ir plokščio klostyto filtro (30).- Pakeiskite šalinimo maišelį (29) arba dulkių surinkimo maišelį.- Tinkamai užfiksuokite filtro dangtį (39).- Tinkamai uždėkite siurblio viršutinę dalį (13) ir užspauskite užraktus (15).- Pakeiskite plokščią klostytą filtrą (30).
Siurbiant prasiskverbia dulkių	- Patikrinkite, ar tinkamai jstatytas plokščias klostytas filtras (30).- Pakeiskite plokščią klostytą filtrą (30).
Nesuveikia automatinis išjungimo įtaisas (skysčių siurbimas).	- Pripildymo lygio jutiklius (40) bei erdvę tarp pripildymo lygio jutiklių (40) išvaly-kite šepetėliu.Jei skysčiai nėra laidūs elektrai arba jei susidaro putų, automatinis išjungimo įtaisas neveikia.- Nuolat tikrinkite pripildymo lygį.
Pasigirsta įspėjamasis signalas. Nustatyta per maža siurbimo galia.- Siurbimo galios reguliatorių (8) nustatykite ties didesne verte.Nustatytas netinkamas žarnos skersmuo.- Tūrinio srauto reguliatorių (6) nustatykite tinkamam žarnos skersmeniui.Užsikimšusi arba sulenkta siurbimo žarna (27).- Pašalinkite kamštį arba ištiesinkite žarną.Pilnas šalinimo maišelis/dulkių surinkimo maišelis.- Pakeiskite šalinimo maišelį (29) arba dulkių surinkimo maišelį.Užterštas plokščias klostytas filtras (30).- Išvalykite arba, jei reikia, pakeiskite plokščią klostytą filtrą.Per prijungtą elektrinį įrankį cirkuliuoja nepakankamas oro srautas.- Atidarykite papildomą oro angą (26), esančią ant nusiurbimo adapterio (25): žiedą ant nusiurbimo adapterio sukite tol, kol papildoma oro anga bus visiškai ati-daryta.- Jei yra: atidarykite elektrinio įrankio papildomą oro angą.Netinkamai veikia elektroninis kontrolės įtaisas.- Susisiekite su įgaliota Bosch klientų aptarnavimo tarnyba.
Neveikia automatinis filtro valymo įtaisas.	- Suaktyvinkite filtro valymą (paspauskite AFC mygtuką (9)).- Prijunkite siurbimo žarna (27).
Nepavyksta išjungti automatinio filtro valymo įtaiso.	- Susisiekite su įgaliota Bosch klientų aptarnavimo tarnyba.
Nepavyksta įjungti automatinio filtro valymo įtaiso.	- Susisiekite su įgaliota Bosch klientų aptarnavimo tarnyba.

Papildoma įranga

Papildomos įrangos numeris
Popierinis filtruojamasis maišelis (sausiems)	2 607 432 035
Neaustinės medžiagos filtruoja-masis maišelis (drėgniems)	2 607 432 037
Filtruojamasis maišelis šlapiajam naudojimui (šlapiems)	2 607 432 039
Šalinimo maišelis (PE) (sausiems/ šlapiems)	2 607 432 043

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Siurblys, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.

Nemeskite siurblių į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami siurbliai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

한국어

진공청소기 관련 안전 수칙
