KASUTUSJUHEND GAS 55 M AFC Professional BOSCH

et Algupārane kasutusjuhend

Iv Instručijas originalealeda

It Originali instrukcija

ko사용 설명서원본

ar (الله) : دلاب

(7) Driftstyp-väljare

(8) Sugeffektsreglage

(9) AFC-knapp

(10) Bärhandtag

(11) L-Boxx-fäste

(12) Styrbygel

(13) Sugöverdel

(14) Kabelfäste

Ohutusnõuded tolmuimejate kasutamisel

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.

Hoidke köik ohutusnöuded ja juhised edasiseks kasutamiseks hoolikalt alles.

▶ Tolmuimejat ei ole lubatud kasutada lastel ja isikutel, kelle füüsilised, vaimsed või tunnetuslikud võimed on piiratud või kellel puuduvad seadme kasutamiseks vajalikud teadmised ja kogemused. Vastasel korral tekib valest käsitsemisest põhjustatud kehavigastuste ja varalise kahju oht.

- Ärge jätke lapsi järelevalveta. Sellega tagate, et lapsed ei hakka tolmuimejaga mängima.

HOIATUS

Ärge kunagi imege asbesti sisaldavaid aineid. Asbest vöib

tekitada vähki.

HOIATUS

Kasutage tolmuimejat vaid siis, kui olete saanud selle kasutamise,

imetavate ainete ja nende ohutu käitlemise kohta piisavalt teavet. Põhjalik juhendamine hoiab ära vale käsitsemise ja sellest põhjustatud vigastused.

HOIATUS

Tolmuimeja sobib tahkete ainete ning sobivate meetmete

rakendamise korrral ka vedelike imemiseks. Vedelike sissetungimine suurendab elektrilöögi ohtu.

- Ärge imege tolmuimejaga tule- või plahvatusohtlikke vedelikke, näiteks bensiini, öli, alkoholi, lahusteid. Ärge imege kuuma ega põlevat tolmu. Ärge kasutage tolmuimejat plahvatusohtlikes ruumides. Tolm, aur ja vedelikud võivad süttida või plahvatada.

HOIATUS

Kasutage pistikupesa ainult kasutusjuhendis

kindlaksmääratud eesmärkidel.

HOIATUS

Vahu või vee eraldumise korral lülitage tolmuimeja kohe välja ja

242 | Eesti

tühjendage mahuti. Vastasel korral võib tolmuimeja kahjustada saada.

▶ TÄHELEPANU! Tolmuimejat tohib hoida vaid siseruumides.
TÄHELEPANU! Puhastage vedeliku täituvusastme sensoreid regulaarselt ja kontrollige, ega need ei ole kahjustada saanud. Vastasel korral võivad tekkida funktsioonihäired.
Kui tolmuimeja kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöög ohtu.
Ühendage tolmuimeja nõuetekohaselt maandatud vooluvörku. Pistikupesa ja pikendusjuhe peavad olema varustatud töökorras kaitsejuhiga.
Iga kord enne kasutamist kontrollige üle tolmuimeja, toitejuhe ja pistik. Kahjustuste tuvastamise korral ärge rakendage tolmuimejat tööle. Ärge avage tolmuimejat ise ja laske seda parandada ainult kvalifitseeritud tehnikutel, kes kasutavad originaalvaruosi. Kahjustada saanud tolmuimeja, toitejuhe ja pistik suurendavad elektrilöögi ohtu.
▶ Veenduge, et te ei söida üle toitejuhtme ega mulju toitejuhet. Ärge tömmake toitejuhtmest, et pistikust pistikupesast eemaldada või tolmuimejat liigutada. Kahjustada saanud toitejuhe suurendab elektrilöögi ohtu.
▶ Enne tolmuimeja hooldamist ja puhastamist, seadistamist, lisatarvikute vahetamist ja hoiulepanekut eemaldage tolmuimejast aku. See

ettevaatusabinōu hoiab ära tolmuimeja soovimatu käivitumise.

▶ Tagage töökohas hea ventilatsioon.
Laske tolmuimejat parandada ainult kvalifitseeritud tehnikutel, kes kasutavad originaalvaruosi. Sellega on tagatud seadme tööohutus.

HOIATUS

tolmuimejat tühjendada ja hooldada, sealhulgas tolmumahutit eemaldada ainult asjaomase kvalifikatsiooniga isikutel. Vajalik on vastav kaitsevarustus. Ärge kasutage tolmuimejat ilma täieliku filtrisüsteemita. Vastasel korral seate ohtu oma tervise.

Enne töölerakendamist veenduge, et imivooliku seisund on veatu. Seejuures jätke imivoolik tolmuimeja külge, et tolmu kogemata välja ei tuleks. Vastasel korral võite tolmu sisse hingata.
- Ärge kasutage tolmuimejat istmena. Vastasel korral võite tolmuimejat kahjustada.
Käsitsege toitejuhet ja imivoolikut ettevaatlikult. Need on teistele inimestele ohtlikud.
- Ärge puhastage tolmuimejat vahetult tolmuimejale suunatud veejoaga. Vee sissetungimine tolmuimeja ülaossa suurendab elektrilöögi ohtu.

Sümbolid

Järgmised sümbolid võivad olla olulised teie tolmuimeja kasutamisel. Pidage palun piltsümbolid ja nende tähendus meeles. Sümbolite õige tõlgendus aitab teil tolmuimejat efektiivsemalt ja ohutumalt kasutada.

Sümbolid ja nende tähendus

M ! i M

HOIATUS! Lugege läbi kõik ohutussuunised ja juhised. Ohutussuuniste ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.

Standardi IEC/EN 60335-2-69 kohaselt tolmuklassi M kuuluv tolmuimeja sellise terviskahjustava tolmu kuivimemiseks, mille kontsentratsiooni piirmäär ≥ 0,1 mg/m³

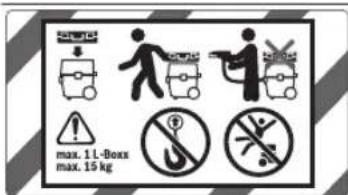

max. 1 L-Boxx max. 15 kg

HOIATUS! Tolmuimeja sisaldab terviseohtlikku tolmu. Laske tolmuimejat tühjendada ja hooldada, sealhulgas tolmukogumisanumaid eemaldada ainult asjaomase kvalifikatsiooniga isikutel. Nõutav on vastav kaitsevarustus. Ärge kasutage puuduliku filtrisüsteemiga tolmuimejat. Sellega seate ohtu oma tervise.

Tolmuimeja transpordiks ning tolmuimeja lisavarustuse ja/või elektrilise tööriista ruumisäästvaks hoidmiseks võite tolmuimeja ülaosale kinnitada L-Boxxi.

Ärge kasutage tolmuimejat, kui sellele on kinnitatud L-Boxx. Tolmuimeja raskuskese nihkub körgemale. Tolmuimeja vöib ümber minna. On vigastumis- ja kahjustamisoht.

Sümbolid ja nende tähendus

max. 1 L-Boxx max. 15 kg

Kinnitage maksimaalselt üks L-Boxx.

L-Boxxi kaal koos sisuga ei tohi ületada 15 kg.

Ärge riputage tolmuimejat, nt transportimiseks, kraanakonksule.

Tolmuimeja ei ole ette nähtud kraanaga tõstmiseks. On vigastumis- ja kahjustamisoht.

Ärge kasutage tolmuimejat istmena, redelina või astmelauana.

Tolmuimeja võib ümber minna ja kahjustuda. On vigastuste oht.

Start-/stopp-automaatika

Elektriliste tööriistadega töötamisel tekkiva tolmu eemaldamine Tolmuimeja lülitub automaatselt sisse ja ajalise viivitusega jälle välja

Väljalülitamine

Imemine

Ladestunud tolmu imemine

15

Mahtvooluhulga kontroll vooliku läbimõõdu 15 mm korral

22

Mahtvooluhulga kontroll vooliku läbimõõdu 22 mm korral

35

Mahtvooluhulga kontroll vooliku läbimõõdu 35 mm korral

Min Max

Min/Max

• maksimaalne imemisvõimsus rohkelt tolmu tekitavate rakenduste korral
• vähendatud imemisvõimsus vähest tolmu tekitavate rakenduste korral ja nt ühendatud elektrilise tööriista ja töödeldava detaili pealispinna vahelise imemisjõu reguleerimiseks (nt lihvimisel)

Ühendatud elektrilise tööriista lubatud ühendusvõimsus (olenevalt riigist)

Toote kirjeldus ja kasutusjuhend

Nõuetekohane kasutamine

Seade on ette nähtud puitlaastude ja mittepõleva kuiva tolmu, mittepõlevate vedelike ja vee-õhu segu haaramiseks, imemiseks, edasitoimetamiseks ja eraldamiseks. Tolmuimeja on läbinud tolmutehnilise kontrolli ja vastab tolmuklassile M. See ei sobi tööstuslikul kasutamisel, nt

käsitöönduses, tööstuses ja töökodades tekkiva suurema koormuse jaoks.

Rahvusvahelise standardi IEC/EN 60335-2-69 kohase tolmuklassiga M tolmuimejaid tohib kasutada ainult kontsentratsiooni piirmääraga ≥ 0,1 mg/m³ tervistkahjustava tolmu imemiseks ja eemaldamiseks.

Kasutage tolmuimejat üksnes siis, kui teil on täielik ülevaade selle köikidest funktsioonidest ning suudate seda kasutada piiranguteta või kui olete saanud asjakohase väljaõppe.

244|Eesti

Kujutatud komponendid

Kujutatud komponentide numeratsiooni aluseks on jooniselehekülgedel toodud tolmuimeja kujutis.

(1) Anum

(2) Äratömbeühenduse sulgekork

(3) Voolikuühendus

(4) Imivooliku hoidik

(5) Elektrilise tööriista pistikupesa

(6) Mahtvooluhulga regulaator

(7) Töörežiimi valikulüliti

(8) Imemisvõimsuse regulaator

(9) AFC-nupp

(10) Kandesang

(11) L-Boxxi kinnituskoht

(12) Juhtlook

(15) Tolmuimeja ülaosa sulgur

(16) Ratas

(17) Juhtrulli pidur

(18) Juhtrull

(19) Juhtrulli look

(20) Filtrikatte lukustuslapats

(21) Vuugiotsaku / köverdatud otsaku hoidik

(22) Imitorude hoidik

(23) Väljalaskevoolik

(24) Pôrandaotsaku hoidik

(25) Tolmueemaldusadapter

(26) Väärōhuava

(27) Imivoolik

(28) Köverdatud otsak

(29) Jäätmekäitluskott

(30) Voldikfilter (PES)

(31) Vuugiotsak

(32) Kummihuul

(33) Harjariba

(34) Pōrandaotsak

(35) Imitoru

(36) Imivooliku hoidiku kinnitus

(37) Surunupp

(38) Märgu-LED

(39) Filtrikate

(40) Täitetaseme andurid

Tehnilised andmed

A) mõõdetud 3 m pikkuse ∅ 35 mm imivoolikuga
Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.

Start-/stopp-automaatika

Nimipinge	Maksimaalne võimsus	Minimaalne võimsus
230 V	2200 W 100 W

Ühendatud elektrilise tööriista lubatud ühendusvõimsus (olenevalt riigist).
Muude konkreetse riigi jaoks määratud mudelite korral võivad need väärtused siintoodutest erineda. Jälgige palun tolmuimeja pistikupesal olevaid andmeid.

Andmed müra/vibratsiooni kohta

Müraemissiooni väärtused, määratud vastavalt

EN 60335-2-69.

Tolmuimeja ekvivalentne müratase on tavaliselt 70 dB(A). Möötemääramatus K = 3 dB. Müratase vöib töötamisel olla körgem kui 80 dB(A).

Kasutage kuulmiskaitsevahendeid!

Vibratsiooni koguväärtused a_h (kolme suuna vektorsumma) ja mõõtemääramatus K on leitud vastavalt EN 60335-2-69: a_h<2,5 m/s^2, K=1,5 m/s^2 .

Paigaldus

▶ Enne mis tahes tööde teostamist tolmuimeja juures tömmake pistik pistikupesast välja.

Imivooliku hoidiku paigaldamine (vt jn A)

- Lükake imivooliku hoidik (4) ülalt tugevalt selleks ette nähtud kinnituskohtadele (36), nii et ta seal fikseerub.

Imivooliku paigaldamine (vt jn B)

- Asetage imivoolik (27) vooliku kinnituskohale (3) ja pöörake päripäeva lõpuni.

Märkus: Tolmu imemisel tekib tolmu hõördumise tõttu imivoolikus ja -tarvikutes elektrostaatiline laeng, mida kasutaja võib tajuda staatilise laengu lahendusena (olenevalt keskkonnamõjudest ja füüsilisest tundlikkusest). Põhimõtteliselt soovitab Bosch kasutada peene tolmu ja kuivade materjalide imemisel antistaatilist imivoolikut (lisavarustus).

Imitarvikute paigaldamine (vt jnC)

Imivoolik (27) on varustatud klamberkinnituse süsteemiga, mille abil saab ühendada imitarvikuid (imemisadapter (25), köverdatud otsak (28)).

Otsakute ja torude paigaldamine

- Asetage köverdatud otsak (28) imivoolikule (27), kuni mölemad imivooliku surunupud (37) kuuldavalt fikseeruvad.

- Lükake seejärel soovitud imitarvik (pörandaotsak, vuugiotsak, imitoru jms) tugevalt köverdatud otsakule (28).

- Eemaldamiseks suruge surunupud (37) sisse ja lahutage elemendid omavahel.

Tolmueemaldusadapteri paigaldamine

- Asetage imemisadapter (25) imivoolikule (27), kuni mõlemad imivooliku surunupud (37) kuuldavalt fikseeruvad.

- Eemaldamiseks suruge surunupud (37) sisse ja tömmake adapter lahti.

Jäätmekäitluskoti või tolmukoti paigaldamine/eemaldamine (kuivimemine) (vt jn D)

Tolmuklassile M vastavate ainete kuivimemiseks peate paigaldame jäätmekäitluskoti (29) või tolmukoti. Kui imetakse aineid, millel kontsentratsiooni piirmäär puudub või see on ≥ 1 mg/m³ (vastab tolmuklassile L), võib imeda otse anumasse.

Suunis: Paberist filterkoti kasutamisel tuleb, fliisist filterkoti kasutamisel on soovitatav lülitada automaatne filtripuhastus (AFC) välja (vaadake „Automaatne filtripuhastus (vt jn I)“, Lehekülg 247).

HOIATUS

tolmuimejat tühjendada ja hooldada, sealhulgas tolmumahutit eemaldada ainult asjaomase kvalifikatsiooniga isikutel. Vajalik on vastav kaitsevarustus. Ärge kasutage tolmuimejat ilma täieliku filtrisüsteemita. Vastasel korral seate ohtu oma tervise.

Jäätmekäitluskoti paigaldamine

• Avage tolmuimeja ülaosa sulgurid (15) ja võtke tolmuimeja ülaosa (13) maha.
• Asetage jäätmekäitluskott (29) anumasse (1) täiteavaga eespool.
• Tömmake täiteava ühendusäärikule kuni ühendusäärikus oleva süvendini.
  – Kontrollige, et jäätmekäitluskott (29) toetuks üleni anuma (1) siseseintele.
• Pöörake jäätmekäitluskoti (29) ülejääk üle anuma (1) serva.
• Asetage tolmuimeja ülaosa (13) kohale ja kinnitage tolmuimeja ülaosa sulgurid (15).

Jäätmekäitluskoti eemaldamine ja sulgemine

• Avage tolmuimeja ülaosa sulgurid (15) ja võtke tolmuimeja ülaosa (13) maha.
• Tömmake täis jäätmekäitluskott (29) ühendusäärikult tahapoole maha.
  – Võtke jäätmekäitluskott (29) ettevaatlikult, ilma seda vigastamata anumast (1) välja. Jälgige sealjuures, et jäätmekäitluskott ei puudutaks ühendusäärikut või muid teravaid esemeid.
  – Tömmake kleeperiba kate maha ja kleepige jäätmekäitluskott kinni. Seejärel nöörige jäätmekäitluskott (29) täiteavast madalamalt mahatömmatud kleeperiba kattega kinni.

Tolmukoti (lisavarustus) vahetamine/paigaldamine

• Avage tolmuimeja ülaosa sulgurid (15) ja võtke tolmuimeja ülaosa (13) maha.
• Tömmake täis tolmukott ühendusäärikult tahapoole maha. Sulgege tolmukoti ava, pöörates kaane ümber. Vötke suletud tolmukott mahutist (1) välja.
• Suruge uus tolmukott tolmuimeja ühendusäärikule. Kontrollige, et tolmukott liibuks kogu pikkuses mahuti (1) siseseinale.
• Asetage tolmuimeja ülaosa (13) kohale ja kinnitage sulgurid (15).

Kummihuule paigaldamine (märgimemine) (vt jn E)

Suunis: Läbilaskeastme nõuded (tolmuklass M) on tõestatud ainult kuivimemise korral.

– Võtke harjariba (33) sobivat tööriista kasutades põrandaotsakust (34) välja.
- Asetage kummihuul (32) pôrandaotsakusse (34).

Suunis: Kummihuule struktureeritud külg peab olema väljaspool.

L-BOXXi pealeklöpsamine (vt jn F)

Tolmuimeja transpordiks ning tolmuimeja lisavarustuse ja/või elektrilise tööriista ruumisäästvaks hoidmiseks võite tolmuimeja ülaosale klõpsata L-Boxxi.

• Ärge kasutage pealeklöpsatud L-BOXXiga tolmuimejat imemiseks. Tolmuimeja raskuskese on kõrgemal. Tolmuimeja võib ümber kukkuda. On vigastumis- ja kahjustamisoht.
• Ärge kandke tolmuimejat pealeklöpsatud L-BOXXi kandesangast. Tolmuimeja on L-BOXXi kandesanga jaoks liiga raske. On vigastumis- ja kahjustamisoht.

Kasutamine

▶ Enne tolmuimeja hooldamist ja puhastamist, seadistamist, lisatarvikute vahetamist ja hoiulepanekut eemaldage tolmuimejast aku. See ettevaatusabinõu hoiab ära tolmuimeja soovimatu käivitumise.

Seadme kasutuselevött

Pöörake tähelepanu vörgupingele! Vörgupinge peab vastama elektrilise tolmuimeja tüübisildil märgitud pingele. Andmesildil toodud 230 V seadmeid vöib kasutada ka 220 V vörgupinge korral.
▶ Viige ennast kurssi riiklike tervistkahjustava tolmu käitlemist sätestavate eeskirjade/seadustega.

Tolmuimeja sobib järgmiste materjalide imemiseks ja eemaldamiseks:

- tolm, mille kontsentratsiooni piirmäär ≥ 0,1 mg/m ^3

Tolmuimejat ei tohi põhimõtteliselt kasutada plahvatusohtlikes ruumides.

Optimaalse imivõime tagamiseks peate imivooliku (27) alati täielikult tolmuimeja ülaosalt (13) maha kerima.

Kuiva tolmu imemine

Ladestunud tolmu imemine

• Seadke mahtvooluhulga regulaator (6) kasutatava imivooliku läbimõõdule.
• Tolmuimeja sisselülitamiseks seadke töörežiimi valikulüliti (7) sümbolile „Imemine“.
• Tolmuimeja väljalülitamiseks seadke töörežiimi valikulüliti (7) sümbolile „Väljalülitamine“.

Tolmuimeja on varustatud mahtvooluhulga kontrolliga. Mahtvooluhulga kontoll on töörežiimi „Imemine“ korral seatud püsiväärtusele 20 m/s, olenematult mahtvooluhulga regulaatori (6) asendist.

Kui tase jääb sellest väärtusest madalamaks, nt kuna imivoolikus on tolmu, tolmukott on täis või voldikfilter on ummistunud, kölab helisignaal. Lülitage sel juhul tolmuimeja välja ja kontrollige seda lõigus „Tõrgete kõrvaldamine“ kirjeldatud viisil.

Töötavate elektriliste tööriistade tekitatava tolmu eemaldamine (vt jn G)

Kui heitõhk juhitakse ruumi tagasi, peab ruumi öhuvahetuse määr (L) olema piisav. Juhinduge asjaomastest riiklikest eeskirjadest.

①

Tolmuimejasse on integreeritud kaitsekontaktiga pistikupesa (5). Sinna saate ühendada välise elektrilise tööriista. Järgige ühendatud elektrilise tööriista maksimaalsest lubatud võimsust.

Piisava tolmutranspordi tagamiseks tolmueemalduskohal ei tohi minimaalne vooluhulk olla väiksem ühendatud elektritööriistale ette nähtud väärtusest.

Vooliku läbimõõt Vooluhulga seadeväärtus

35 mm 57,9 m	^3/h
22 mm 41,2 m	^3/h
15 mm 12,7 m	^3/h

• Seadke vooluhulga regulaator (6) kasutatud vooliku läbimõõdule.
• Paigaldage tolmueemaldusadapter (25) (vaadake „Tolmueemaldusadapteri paigaldamine“, Lehekülg 245).
• Asetage tolmueemaldusadapter (25) elektrilise tööriista tolmueemaldusotsakusse.

Suunis: Töötamisel elektriliste tööriistadega, mille öhu juurdevool imivoolikusse on väike (nt tikksaed, lihvijad jms) tuleb vääröhuava (26) tolmueemaldusadapteril (25) lahti teha. Ainult nii saab automaatne filtripuhastus probleemideta töötada.

Pöörake selleks vääröhuava (26) kohal olevat röngast, kuni ava on maksimaalne.

- Tolmuimeja start-/stopp-automaatika kasutuselevõtuks seadke töörežiimi valikulüliiti (7) sümbolile „Start-/stopp-automaatika“.

Selles töörežiimis kontrollitakse mahtvooluhulka elektrooniliselt vastavalt regulaatori (6) seadele. Öigesti valitud seade korral on piisav tolmutransport tagatud.

• Tolmuimeja kasutuselevõtuks lülitage pistikupessa (5) ühendatud elektriline tööriist sisse. Tolmuimeja käivitub automaatselt.
• Tolmu eemaldamise löpetamiseks lülitage elektriline tööriist välja.

Start-/stopp-automaatika järeljooksufunktsioon töötab veel kuni 15 sekundit, et eemaldada imivoolikust tolmujäägid.

- Tolmuimeja väljalülitamiseks seadke töörežiimi valikulüliiti (7) sümbolile „Väljalülitamine“.

⑨

Kui kõlab akustiline hoiatussignaal, tuleb tolmuimejat lõigus „Tõrgete kõrvaldamine“ kirjeldatud viisil kontrollida.

Märgimemine (vt jn H)

Ärge imege tolmuimejaga tule- või plahvatusohtlikke vedelikke, näiteks bensiini, öli, alkoholi, lahusteid. Ärge imege kuuma ega põlevat tolmu. Ärge kasutage tolmuimejat plahvatusohtlikes ruumides. Tolm, aur ja vedelikud võivad süttida või plahvatada.
▶ Tolmuimejat ei tohi kasutada veepumbana.

Tolmuimeja on ette nähtud vee- ja öhusegu äraimemiseks.

Suunis: Läbilaskeastme nõuded (tolmuklass M) on tõestatud ainult kuivimemise korral.

Töösammud märgimemisel

- Eemaldage vajaduse korral jäätmekäitluskott (29) või tolmukott.

Suunis: vee ja tahke aine segude imemisel kasutage jäätmekäitluse lihtsustamiseks märgfiltrikotti (lisavarustus), mis eraldab vedeliku tahkest ainest.

- Asetage kummihuul (32) põrandaotsakusse (34) (vaadake „Kummihuule paigaldamine (märgimemine) (vt jn E)“, Lehekülg 245).

- Lülitage automaatne filtripuhastus (AFC) (vaadake „Automaatne filtripuhastus (vt jn I)“, Lehekülg 247) välja.

Vedelike imemine

- Tolmuimeja sisselülitamiseks seadke töörežiimi valikulūliti (7) sümbolile „Imemine“.

Tolmuimeja on varustatud täitetaseme anduritega (40). Kui maksimaalne täitekörgus on saavutatud, lülitub tolmuimeja välja. Seadke töörežiimi valikulüliti (7) sümbolile „Väljalülitamine“.

Suunis: mittejuhtivate vedelike (nt puurimisemulsioon, ölid ja määrded) imemisel ei lülitu tolmuimeja täis anuma korral välja. Täitetaset tuleb pidevalt kontrollida ja anum öigeaegselt tühjendada.

Kui märgimemise korral kölab akustiline hoiatussignaal, ei ole tolmuimeja talitlusvõime mõjutatud. Törke kõrvaldamiseks pole vaja mitte mingeid meetmeid rakendada.

- Tolmuimeja väljalülitamiseks seadke töörežiimi valikulüliti (7) sümbolile „Väljalülitamine“.

- Tömmake väljalaskevoolik (23) oma hoidikust välja ja laske must vesi väljalaskevooliku kaudu välja.

- Tolmuimeja transpordiks keerake sulgekork (2) voolikuühendusele (3).

- Tühjendage anum (1).

Märgimemise järel hallituse tekkimise vältimiseks:

- Võtke voldikfilter (30) välja ja laske sel hästi kuivada.

- Eemaldage tolmuimeja ülaosa (13), avage filtrikate (39) ja laske mölemal hästi kuivada.

Automaatne filtripuhastus (vt jn I)

Automaatse filtripuhastuse (AFC = Automatic Filter Cleaning) korral puhastatakse voldikfiltrit (30) iga 15 sekundi järel öhulöökidega (pulseeriv müra).

Hiljemalt siis, kui imemisvõimsusest enam ei piisa, tuleb aktiveerida filtripuhastus.

Filtripuhastuse korrapärasel kasutamisel suureneb filtri püsivusaeg.

Filtri ideaalse püsivusaja saavutamiseks inaktiveerige automaatne filtripuhastus ainult erandjuhtudel (nt puhaste vedelike imemisel või paberist filterkoti kasutamisel.

Pinnalt määrdunud voldikfilter on täielikult talitlusvõimeline. Voldikfiltri käsitsi puhastamine seda kloppides või läbi puhudes ei ole vajalik ja võib filtrit koguni kahjustada.

Suunis: automaatne filtripuhastus on tehases sisse lülitatud. Automaatse filtripuhastuse sisse-/väljalülitamine on võimalik ainult sisselülitatud seadme korral.

- AFC inaktiveerimine

Vajutage AFC-nuppu (9). Märgu-LED (38) kustub.

- AFC aktiveerimine

Vajutage AFC-nuppu (9). Märgu-LED (38) põleb roheliselt.

Hooldus ja teenindus

Hooldus ja puhastamine

Enne tolmuimeja hooldamist ja puhastamist, seadistamist, lisatarvikute vahetamist ja hoiulepanekut eemaldage tolmuimejast aku. See ettevaatusabinõu hoiab ära tolmuimeja soovimatu käivitumise.

▶ Veatu ja ohutu töö tagamiseks hoidke tolmuimeja ja selle ventilatsiooniavad puhtad.

Kandke tolmuimeja hooldamisel ja puhastamisel tolmukaitsemaski.

Kui on vaja vahetada ühendusjuhet, laske seda ohutuskaalutlustel teha Bosch-il või Bosch-i elektriliste tööriistade volitatud klienditeenindusel. Kasutajapoolseks hoolduseks tuleb tolmuimeja lahti võtta, puhastada ja hooldada, kui see on teostatav nii, et ei teki ohtu hoolduspersonalile ja teistele isikutele. Enne lahtivõtmist tuleb tolmuimeja võimalike ohtude ennetamiseks puhastada. Ruum, kus tolmuimeja lahti võetakse, peab olema hea ventilatsiooniga. Hooldamise ajal kasutage isikukaitsevahendeid. Pärast hooldamist tuleb piirkond, kus hooldamine toimus, puhastada. Vähemalt kord aastas peab tootja või asjakohase väljaõppega isik tegema tolmutehnilise ülevaatuse, nt kontrollima filtrite seisukorda, lekete puudumist tolmuimejal ja kontrollseadise talitlust.

M-klassi tolmuimejatel, mis on olnud määrdunud keskkonnas, tuleb puhastada või tihendusmaterjalidega töödelda välispind ja kõik masina osad. Hooldus- ja remonditööde tegemisel tuleb kõik määrdunud detailid, mida ei saa enam piisavalt puhtaks, suunata jäätmekäitlusse. Need detailid tuleb suunata jäätmekäitlusse hermeetilistes kottides vastavalt selliste jäätmete käitlemise nõuetele.

Filtri väljavõtmine/vahetamine (vaata jooniseid J1-J2)

Imemisvõimsus söltub filtri seisundist. Seepärast puhastage filtrit regulaarselt.

Asendage vigastatud voldikfilter (30) kohe uuega.

- Haarake voldikfilter (30) hoideribadest ja tömmake ülespoole välja.

– Eemaldage voldikfiltri (30) väljavõtmisel mahapudenev tolm ja mustus niiske riidelapiga fitri katte (39) sulgemisservalt.

PES- ja PTFE-voldikfiltreid võib loputada voolava veega.

248 | Eesti

• Pange sisse uus või puhastatud voldikfilter (30) ja jälgige sealjuures tugevat ja korrektset paigaldust.
• Sulgege uuesti filtri kate (39) (peab kuuldavalt fikseeruma).

Mahuti puhastamine

- Pühkige mahutit (1) aeg-ajalt standardse, mitteabrasiivse puhastusvahendiga ja laske kuivada.

Täitetaseme andurite puhastamine (vt jn K)

Puhastage vajaduse korral täitetaseme andurid (40).

• Avage sulgurid (15) ja võtke tolmuimeja ülaosa (13) maha.
• Puhastage täitetaseme andurid (40) pehme riidelapiga.
• Asetage tolmuimeja ülaosa (13) kohale ja kinnitage sulgurid (15).

Hoiustamine ja transport

Hoiustamine (vt jn L)

• Kerige vörgukaabel ümber kaablihoidiku (14).
• Asetage lisavarustus selleks ette nähtud hoidikutesse: imitorud (35) hoidikutesse (22), vuugiotsak (31) hoidikusse (21), pörandaotsak (34) hoidikusse (24).

Probleem Körvaldamine

Imiturbiin ei hakka tööle.	- Kontrollige võrgukaablit, võrgupistikut, kaitset ja täitetaseme andureid (40).
	Töörežiimi valikulūliti (7) on asendis „Start-/stopp-automaatika“.
	- Seadke töörežiimi valikulūliti (7) sümbolile „Imemine“ või lūlitage sisse pistikupessa (5) ühendatud elektriline tööriist.
Imiturbiin lūlitub välja.	- Tühjendage anum (1).
Imiturbiin ei hakka pärast anuma tühjendamist tööle.	- Lūlitage tolmuimeja välja ja oodake 5 sekundit, 5 sekundi pärast lūlitage uuesti sisse.
	- Puhastage täitetaseme andurid (40) ja täitetaseme andurite (40) vahel olev ruum harjaga.
Imemisjõud väheneb.	- Kõrvaldage ummistused imiotsakust, imitorust (35), imivoolikust (27) või voldikfiltrist (30).
	- Vahetage jäätmekäitluskott (29) või tolmukott.
	- Fikseerige filtrikate (39) õigesti.
	- Asetage tolmuimeja ülaosa (13) õigesti kohale ja kinnitage sulgurid (15).
	- Vahetage voldikfilter (30).
Tolmu väljapihkumine imemisel	- Kontrollige voldikfiltri (30) paigaldamise korrektsust.
	- Vahetage voldikfilter (30).
Väljalūlitusautomaatika (märgimemisel) ei rakendu.	- Puhastage täitetaseme andurid (40) ja täitetaseme andurite (40) vahel olev ruum harjaga.
	Elektrit mittejuhtivate vedelike korral või vahu moodustumisel väljalūlitusautomaatika ei tööta.
	- Kontrollige pidevalt täitetaset.
Kõlab akustiline helisignaal. Imemisvõimsus on liiga madalaks seatud.

1 609 92A 4LZ | (19.11.2018) Bosch Power Tools

Probleem Körvaldamine

	- Kõrvaldage ummistus või järsk painutus.
	Jäätmekäitluskott/tolmukott on täis.
	- Vahetage jäätmekäitluskott (29) või tolmukott.
	Voldikfilter (30) on määrdunud.
	- Puhastage või vajaduse korral vahetage voldikfilter.
	Õhuvool läbi ühendatud elektrilise tööriista ei ole piisav.
	- Avage võõrõhuava (26) tolmueemaldusadapteril (25): põõrake rõngast tolmueemaldusadapteril, kuni väärõhuava on täiesti avatud.
	- Olemasolu korral: avage võõrõhuava elektrilisel tööriistal.
	Kontrollelektroonika väärtalitlus.
	- Võtke ühendust autoriseeritud Boschi klienditeenindusega.
Automaatne filtripuhastus ei tööta.	- Aktiveerige filtripuhastus (vajutage AFC-nuppu (9)).
	- Ühendage imivoolik (27).
Automaatset filtripuhastust ei saa välja lülitada.	- Võtke ühendust autoriseeritud Boschi klienditeenindusega.
Automaatset filtripuhastust ei saa sisse lülitada.	- Võtke ühendust autoriseeritud Boschi klienditeenindusega.

Lisavarustus

Lisavarustuse number

Paberist filterkott (kuiv) 2 607 432 035

Fliisist filterkottl (kuiv) 2 607 432 037

Märgfilterkott (märg) 2 607 432 039

Jäätmekäitluskott (PE) (kuiv/märg) 2 607 432 043

Klienditeenindus ja kasutusalane nõustamine

Müügiesindajad annavad vastused toodete paranduse ja hoolduse ning varuosadega seotud küsimustele. Joonised ja info varuosade kohta leiate ka veebisaidilt: www.boschpt.com

Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kohta.

Päringute esitamisel ja varuosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: [phone]

Faks: 679 1129

Kasutuskõlbmatuks muutunud seadmete käitlus

Tolmuimeja, tarvikud ja pakendid tuleb suunata keskkonnasäästlikult ringlussevõttu.

Üksnes EL liikmesriikidele:

Vastavalt Euroopa direktiivile 2012/19/EL

elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi ülevõtvatele riiklikele õigusaktidele tuleb

kasutuskõlbmatuks muutunud tolmuimejad eraldi kokku koguda ja keskkonnasäästlikult ringlussevõttu suunata.

Latviešu
