MANUAL DE USUARIO GAS 55 M AFC Professional BOSCH

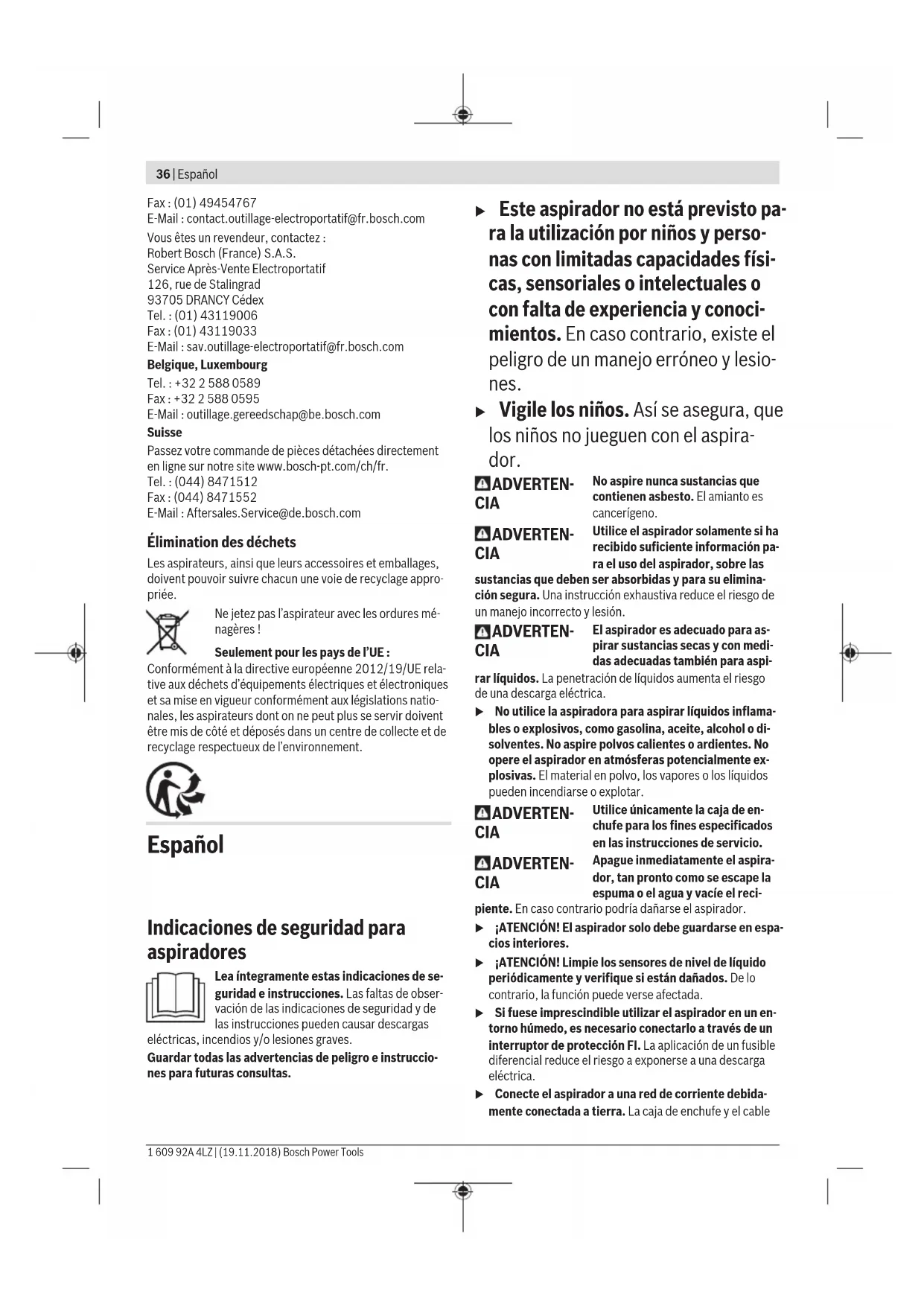

Indicaciones de seguridad para aspiradores

Lea íntegramente estas indicaciones de seguridad e instrucciones. Las faltas de observación de las indicaciones de seguridad y de las instrucciones pueden causar descargas

eléctricas, incendios y/o lesiones graves.

Guardar todas las advertencias de peligro e instrucciones para futuras consultas.

Este aspirador no está previsto para la utilización por niños y personas con limitadas capacidades físicas, sensoriales o intelectuales o con falta de experiencia y conocimientos. En caso contrario, existe el peligro de un manejo erróneo y lesiones.

▶ Vigile los niños. Así se asegura, que los niños no jueguen con el aspirador.

ADVERTEN- CIA

No aspire nunca sustancias que contienen asbesto. El amianto es cancerígeno.

ADVERTEN- CIA

Utilice el aspirador solamente si ha recibido suficiente información para el uso del aspirador, sobre las

sustancias que deben ser absorbidas y para su eliminación segura. Una instrucción exhaustiva reduce el riesgo de un manejo incorrecto y lesión.

ADVERTEN- CIA

El aspirador es adecuado para aspirar sustancias secas y con medidas adecuadas también para aspi-

rar líquidos. La penetración de líquidos aumenta el riesgo de una descarga eléctrica.

No utilice la aspiradora para aspirar líquidos inflamables o explosivos, como gasolina, aceite, alcohol o disolventes. No aspire polvos calientes o ardientes. No opere el aspirador en atmósferas potencialmente explosivas. El material en polvo, los vapores o los líquidos pueden incendiarse o explotar.

ADVERTEN- CIA

Utilice únicamente la caja de enchufe para los fines especificados en las instrucciones de servicio.

ADVERTEN- CIA

Apague inmediatamente el aspirador, tan pronto como se escape la espuma o el agua y vacíe el reci-

piente. En caso contrario podría dañarse el aspirador.

¡ATENCIÓN! El aspirador solo debe guardarse en espacios interiores.

¡ATENCIÓN! Limpie los sensores de nivel de líquido periódicamente y verifique si están dañados. De lo contrario, la función puede verse afectada.

Si fuese imprescindible utilizar el aspirador en un entorno húmedo, es necesario conectarlo a través de un interruptor de protección FI. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.

▶ Conecte el aspirador a una red de corriente debidamente conectada a tierra. La caja de enchufe y el cable

de prolongación deben tener un conductor protector apto funcionalmente.

Verifique el aspirador, los cables y los conectores antes de cada uso. No use el aspirador si detecta daños. No abra el aspirador usted mismo y sólo déjelo reparar por personal técnico calificado y sólo con repuestos originales. Los aspiradores, cables, o enchufes dañados comportan un mayor riesgo de electrocución.
No aplaste ni pase por sobre el cable. No tire del cable para sacar el enchufe de la caja de enchufe o para mover el aspirador. Un cable dañado comporta un mayor riesgo de electrocución.
▶ Retire el enchufe de la caja de enchufe antes de realizar tareas de mantenimiento o limpieza en el aspirador, ajustes del aparato, cambiar accesorios o guardar el aspirador. Esta medida preventiva reduce el riesgo de conectar accidentalmente el aspirador.
▶ Observe que esté bien ventilado el puesto de trabajo.
Sólo deje reparar el aspirador por personal técnico calificado y sólo con repuestos originales. Con ello se mantiene la seguridad del aspirador.

ADVERTEN- CIA

El aspirador contiene polvo nocivo. Deje que las operaciones de vaciado y mantenimiento, incluida la

extracción de los colectores de polvo, se lleven a cabo sólo por personal calificado. Se requiere un equipo de

protección apropiado. No opere el aspirador sin el sistema de filtro completo. De lo contrario ello podría afectar a su salud.

Antes de la puesta en servicio, verifique el perfecto estado de la manguera de aspiración. Al hacerlo, deje montada la manguera de aspiración en el aspirador para que el polvo no se escape involuntariamente. En caso contrario podría llegar Ud. a inspirar polvo.
▶ No utilice el aspirador como asiento. Podría dañar el aspirador.
▶ Utilice el cable de la red y la manguera de aspiración con cuidado. Podría poner en peligro a otras personas.
No limpie el aspirador con un chorro de agua directo. Puede exponerse a una descarga eléctrica si penetra agua en la parte superior del aspirador.
El enchufe macho de conexión, debe ser conectado solamente a un enchufe hembra de las mismas características técnicas del enchufe macho en materia.

Símbolos

Los símbolos mostrados a continuación pueden ser de importancia en el uso del aspirador. Es importante que retenga en su memoria estos símbolos y su significado. La interpretación correcta de estos símbolos le ayudará a manejar mejor, y de forma más segura, el aspirador.

Simbología y su significado

¡ADVERTENCIA! Lea íntegramente estas indicaciones de seguridad e instrucciones. Las faltas de observación de las indicaciones de seguridad y de las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves.

M ! i M

Aspirador de polvo clase M según IEC/EN 60335-2-69 para aspirar en seco polvos nocivos con un valor límite de exposición de ≥ 0,1 mg/m³

¡ADVERTENCIA! El aspirador contiene polvo nocivo. Deje que las operaciones de vaciado y mantenimiento, incluida la extracción de los colectores de polvo, se lleven a cabo sólo por personal calificado. Se requiere un equipo de protección apropiado. No opere el aspirador sin el sistema de filtro completo. De lo contrario ello podría afectar a su salud.

max. 1 L-Box max. 15 kg

Para el transporte del aspirador y para el ahorro de espacio de almacenamiento de accesorios del aspirador y/o herramientas eléctricas, puede prender una caja L-Boxx sobre la parte superior del aspirador.

No lleve a cabo una aspiración con la caja L-Boxx encajada. El centro de gravedad del aspirador se desplaza hacia arriba. El aspirador puede volcarse. Existe el riesgo de lesiones y daños.

Sólo encajar como máximo una caja L-Boxx.

El peso de la caja L-Boxx con el contenido no debe sobrepasar los 15 kg.

38 | Español

Simbología y su significado

No cuelgue el aspirador de polvo, p. ej. para transportarlo, en un gancho de grúa. El aspirador de polvo no es apto para una grúa. Existe el riesgo de lesiones y daños.

No utilice el aspirador de polvo como asiento, escalera o peldaño. El aspirador podría volcar y dañarse. Existe peligro de lesión.

Sistema automático de arranque y parada

Aspiración de polvos generados por herramientas eléctricas en marcha El aspirador de polvo se enciende automáticamente y se apaga de nuevo con un retraso de tiempo

Desconexión

Aspiración

Aspiración de polvos depositados

15	Vigilancia del caudal volumétrico para un diámetro de manguera de 15 mm
22	Vigilancia del caudal volumétrico para un diámetro de manguera de 22 mm
35	Vigilancia del caudal volumétrico para un diámetro de manguera de 35 mm

Min Max

Min/Max	Regulación continua de la fuerza de aspiración:
	- máxima potencia de aspiración para aplicaciones con alta generación de polvo
	- reducida potencia de aspiración para aplicaciones con baja generación de polvo y para p. ej. regular la fuerza de aspiración entre la herramienta eléctrica conectada y la superficie de la pieza de trabajo (p. ej. al lijar)

AFC	Limpieza automática del filtro (AFC = Automatic Filter Cleaning)
Indicación de la potencia de conexión admisible de la herramienta eléctrica conectada (especifica del país)

max. 2200 W min. 100 W

Descripción del producto y servicio

Utilización reglamentaria

El aparato está determinado para captar, aspirar, impulsar y separar virutas de madera así como polvos secos no inflamables, líquidos no inflamables y una mezcla de agua y aire. El aspirador ha sido ensayado en cuanto a sus propiedades técnicas para la aspiración de polvo y corresponde a la categoría de polvo M. El aspirador es apropiado para las eleva-

das solicitaciones en el uso industrial, p. ej. en la artesanía, la industria y en los talleres.

Aspiradores de polvo clase M según IEC/EN 60335-2-69 sólo se pueden utilizar para la absorción y aspiración de polvos nocivos con un valor límite de exposición de ≥ 0,1 mg/m³.

Únicamente utilice el aspirador si conoce y domina por completo todas sus funciones, o si ha sido instruido al respecto.

Componentes principales

La numeración de los componentes está referida a la representación del aspirador en las páginas ilustradas.

(1) Depósito
(2) Tapón de la conexión de aspiración
(3) Boquilla de conexión
(4) Soporte para manguera de aspiración
(5) Toma de corriente para herramienta eléctrica
(6) Regulador de caudal volumétrico
(7) Selector de modos de operación
(8) Regulador de potencia de aspiración
(9) Tecla AFC
(10) Asa de transporte
(11) Alojamiento de la caja L-Boxx
(12) Estribo guía
(13) Parte superior del aspirador
(14) Portacables
(15) Cierre de la parte superior del aspirador
(16) Rueda
(17) Freno de rodillo guía
(18) Rodillo guía
(19) Estribo de rodillo guía
(20) Brida de cierre de la cubierta del filtro
(21) Soporte para boquilla para ranuras/boquilla encorva-da
(22) Soporte para tubos de aspiración
(23) Manguera de vaciado
(24) Soporte para boquilla de suelo
(25) Adaptador para aspiración de polvo
(26) Abertura de aire
(27) Manguera de aspiración
(28) Boquilla encorvada
(29) Saco de eliminación de residuos
(30) Filtro plisado plano (PES)
(31) Boquilla para ranuras
(32) Labio de goma
(33) Tiras de cepillo
(34) Boquilla para suelo
(35) Tubo de aspiración
(36) Alojamiento para soporte de manguera de aspiración
(37) Pulsador
(38) LED de control
(39) Cubierta del filtro
(40) Detectores del nivel de llenado

Datos técnicos

Aspiradora en húmedo y seco GAS 55 M AFC
Número de artículo		3 601 JC3 3..
Potencia absorbida nominal W 1200
Frecuencia Hz 50–60
Capacidad bruta del depósito | 55
Volumen neto (líquido) | 40
Capacidad del saco colector de polvo	I	27
máx. depresiónA)
- Aspirador hPa 230
- Turbina hPa 254
máx. caudal volumétricoA)
- Aspirador l/s		36
	m3/s	0,036
- Turbina l/s		74
	m3/s	0,074
máx. potencia de aspiración W 1380
Superficie del filtro de pliegues m	2	0,615
Clase de polvo M
Peso según EPTA-Procedure 01:2014	kg 16,2
Clase de protección		€/l
Grado de protección		IPX4

A) medido con una manguera de aspiración de 35 mm de ∅ y 3 m de longitud
Las indicaciones son válidas para una tensión nominal [U] de 230 V. Estas indicaciones pueden variar con tensiones divergentes y en ejecuciones específicas del país.

Sistema automático de arranque y parada

Tensión nominal	Máxima potencia	Mínima potencia
230 V	2200 W 100 W

Indicación de la potencia de conexión admisible de la herramienta eléctrica conectada.
En otros modelos específicos de país pueden divergir estos valores. Por favor, observe las indicaciones en la caja de enchufe del aspirador.

Información sobre ruidos y vibraciones

Valores de emisión de ruido determinados según EN 60335-2-69.

El nivel de presión acústica valorado con A del aspirador asciende típicamente a menos de 70 dB(A). Inseguridad K = 3 dB. El nivel de ruido durante el trabajo puede sobrepasar los 80 dB(A).

¡Llevar orejeras!

Valores totales de vibración a_h (suma vectorial de tres direcciones) e inseguridad K determinada según

EN 60335-2-69: a_n < 2,5 m / s^2, K = 1,5 m / s^2 .

40 | Español

Montaje

Antes de cualquier manipulación en el aspirador extraiga el enchufe de red de la toma de corriente.

Montar el soporte para la manguera de aspiración (ver figura A)

- Empuje firmemente el soporte (4) para la manguera de aspiración desde arriba en el alojamiento (36) previsto para ello, hasta que encastre.

Montar la manguera de aspiración (ver figura B)

- Coloque la manguera de aspiración (27) en el alojamiento de mangueras (3) y gírela en el sentido de las agujas del reloj hasta el tope.

Indicación: Durante la aspiración se genera una carga electrostática por la fricción del polvo en la manguera y en los accesorios de aspiración, la cual la puede sentir el usuario en forma de una descarga estática (en función de las influencias del medio ambiente y la sensibilidad física).

En general, Bosch recomienda usar una manguera de aspiración antiestática (accesorio) al aspirar polvo fino y materiales secos.

Montaje de accesorios de aspiración (ver figura C)

La manguera de aspiración (27) está equipada con un sistema de clip, con el cual se pueden empalmar los accesorios de aspiración (adaptador para aspiración (25), boquilla encorvada (28)).

Montar las boquillas y los tubos

• Inserte la boquilla encorvada (28) sobre la manguera de aspiración (27), hasta que encastren de forma audible los dos botones de presión (37) de la manguera de aspiración.
• Inserte luego el accesorio de aspiración deseado (boquilla para suelo, boquilla para ranuras, tubo de aspiración, etc.) firmemente sobre la boquilla encorvada (28).
• Para el desmontaje, oprima los botones de presión (37) hacia el interior y separe los componentes.

Montaje del adaptador para aspiración

• Inserte el adaptador de aspiración (25) sobre la manguera de aspiración (27), hasta que encastren de forma audible los dos botones de presión (37) de la manguera de aspiración.
• Para el desmontaje, oprima los botones de presión (37) hacia el interior y separe los componentes.

Colocar/retirar el saco de eliminación de residuos o la bolsa colectora de polvo (aspiración en seco) (ver figura D)

Para la aspiración en seco de sustancias según la clase de polvo M, debe utilizar un saco de eliminación de residuos (29) o una bolsa colectora de polvo.

Si se aspiran sustancias sin o con un valor límite de exposición ≥ 1 mg/m³ (correspondiente a la clase de polvo L), puede ser aspirado directamente en el depósito.

Indicación: En el caso de utilizar una bolsa de filtro de papel tiene que desconectar la limpieza automática del filtro (AFC), en el caso de utilizar una bolsa de filtro de vellón debería desconectar la limpieza automática del filtro (AFC) (ver "Limpieza automática del filtro (ver figura I)", Página 42).

ADVERTEN- CIA El aspirador contiene polvo nocivo. Deje que las operaciones de vaciado y mantenimiento, incluida la

extracción de los colectores de polvo, se lleven a cabo sólo por personal calificado. Se requiere un equipo de protección apropiado. No opere el aspirador sin el sistema de filtro completo. De lo contrario ello podría afectar a su salud.

Aplicación del saco de evacuación

• Abra los cierres (15) y retire la parte superior del aspirador (13).
• Coloque el saco de eliminación de residuos (29) con la abertura de llenado hacia arriba en el depósito (1).
• Tire la abertura de llenado sobre la brida de empalme hasta el rebaje de la brida de empalme.
• Asegúrese, que el saco de eliminación de residuos (29) quede completamente apoyado en las paredes interiores del depósito (1).
• Doble el resto del saco de eliminación de residuos (29) sobre el borde del depósito (1).
• Coloque la parte superior del aspirador (13) y asegure los cierres (15).

Sacar y cerrar el saco de eliminación de residuos

• Abra los cierres (15) y retire la parte superior del aspirador (13).
• Retire el saco de eliminación de residuos lleno (29) de la brida de empalme hacia atrás.
• Retire el saco de eliminación de residuos (29) cuidadosamente, sin dañarlo, del depósito (1).
  Preste atención en ello, a que el saco de eliminación de residuos no roce en la brida de unión u otros objetos afilados.
• Retire la cubierta de la cinta adhesiva y cierre el saco de eliminación de residuos con la cinta adhesiva. Luego ate el saco de eliminación de residuos (29) debajo de la abertura de llenado con la cubierta de la cinta adhesiva retirada.

Cambiar/colocar la bolsa colectora de polvo (accesorio)

• Abra los cierres (15) y retire la parte superior del aspirador (13).
• Retire la bolsa colectora de polvo llena de la brida de empalme hacia atrás. Cierre la abertura del saco colector de polvo plegando hacia dentro la tapa. Quite la bolsa colectora de polvo cerrada del depósito (1).
• Ponga la nueva bolsa colectora de polvo sobre la brida de empalme del aspirador. Asegúrese, que la bolsa colectora

de polvo quede apoyada en toda su longitud en la pared interior del depósito (1).

- Coloque la parte superior del aspirador (13) y asegure los cierres (15).

Colocar el labio de goma (aspiración en húmedo) (ver figura E)

Indicación: Los requisitos para el grado de transmitancia (clase de polvo M) sólo se probaron para la aspiración en seco.

• Con una herramienta adecuada, tome las tiras de cepillo (33) de la boquilla para suelo (34).
• Coloque los labios de goma (32) en la boquilla de suelo (34).

Indicación: El lado estructurado de los labios de goma debe indicar hacia afuera.

Prender la caja L-BOXX (ver figura F)

Para el transporte del aspirador y para el ahorro de espacio de almacenamiento de accesorios del aspirador y/o herramientas eléctricas, puede prender una caja L-BOXX sobre la parte superior del aspirador.

- Encaje la caja L-BOXX sobre el alojamiento (11).

No lleve a cabo una aspiración con la caja L-BOXX encajada. El centro de gravedad del aspirador se desplaza hacia arriba. El aspirador puede volcarse. Existe el riesgo de lesiones y daños.
No transporte el aspirador por el asa de transporte de la caja L-BOXX encajada. El aspirador es demasiado pesado para el asa de transporte de la caja L-BOXX. Existe el riesgo de lesiones y daños.

Operación

▶ Retire el enchufe de la caja de enchufe antes de realizar tareas de mantenimiento o limpieza en el aspirador, ajustes del aparato, cambiar accesorios o guardar el aspirador. Esta medida preventiva reduce el riesgo de conectar accidentalmente el aspirador.

Puesta en marcha

¡Observe la tensión de red! La tensión de la fuente de corriente deberá coincidir con las indicaciones en la placa de características del aspirador. Los cargadores marca-dos con 230 V pueden funcionar también a 220 V.
- Infórmese sobre las regulaciones/legislación vigentes en su país relativas a la manipulación de materiales en polvo nocivos para la salud.

El aspirador es apropiado para aspirar y extraer los materiales siguientes:

- Polvos con un valor límite de exposición ≥ 0,1 mg/m ^3

En ningún caso deberá utilizarse el aspirador en recintos con peligro de explosión.

A fin de garantizar una potencia óptima de aspiración, la manguera de aspiración (27) debe desenrollarse siempre

completamente del soporte de la manguera de aspiración (13).

Aspiración en seco

Aspiración de polvos depositados

• Ajuste el regulador del caudal volumétrico (6) al diámetro de la manguera utilizada.
• Para conectar el aspirador, ponga el selector de modos de operación (7) en el símbolo "Aspirar".
• Para desconectar el aspirador, ponga el selector de modos de operación (7) en el símbolo "Desconectar".

⑥

El aspirador está equipado con un sistema de vigilancia del caudal volumétrico. En el modo de servicio "Aspirar", el sistema de vigilancia del caudal volumétrico está ajustado en forma fija a un valor de 20 m/s, independientemente de la posición del regulador del caudal volumétrico (6).

Si se queda por debajo de este valor, p. ej. por suciedad acumulada en la manguera de aspiración, una bolsa de polvo llena o un filtro de pliegues plano lleno, suena una señal acústica de advertencia. En este caso, desconecte el aspirador y compruébelo como se describe en el apartado "Remedio de perturbaciones".

Aspiración de los polvos generados por herramientas eléctricas en funcionamiento (ver figura G)

La tasa de renovación de aire (L) en el cuarto deberá ser suficiente si el aire de salida es expulsado en el cuarto. Observe las prescripciones legales nacionales al respecto.

En el aspirador se ha integrado una caja de enchufe con puesta a tierra (5). Puede conectar a ella una herramienta eléctrica externa. Tenga en cuenta la potencia máxima admissible de la herramienta eléctrica a conectar.

Para garantizar un suficiente transporte de polvo en el punto de aspiración, no se debe quedar por debajo del caudal volumétrico mínimo de la herramienta eléctrica conectada.

Diámetro de manguera Valor de ajuste del caudal

	volumétrico
35 mm 57,9 m	^3 /h
22 mm 41,2 m	^3 /h
15 mm 12,7 m	^3 /h

• Ajuste el regulador del caudal volumétrico (6) al diámetro de la manguera utilizada.
• Montaje del adaptador de aspiración (25) (ver "Montaje del adaptador para aspiración", Página 40).
• Coloque el adaptador para aspiración (25) en el racor de aspiración de la herramienta eléctrica.

Indicación: Al trabajar con herramientas eléctricas, cuya entrada de aire hacia la manguera de aspiración es pequeña (p. ej. serruchos de calar, amoladoras, etc.), se debe abrir la abertura para aire infiltrado (26) del adaptador de aspiración (25). Sólo así puede funcionar sin problemas la limpieza automática del filtro.

42 | Español

Gire para ello el anillo sobre la abertura para aire infiltrado (26), hasta que se obtenga una abertura máxima.

- Para la puesta en servicio del sistema automático de arranque y parada del aspirador, ponga el selector de modos de operación (7) en el símbolo "Sistema automático de arranque y parada". En este modo de servicio, el caudal volumétrico se controla electrónicamente según el ajuste en el regulador (6). Un ajuste correcto garantiza el transporte de polvo en cantidad suficiente.

- Para la puesta en servicio del aspirador conecte la herramienta eléctrica enchufada en la caja de enchufe (5). El aspirador se pone a funcionar automáticamente.

- Desconecte la herramienta eléctrica, para que la aspiración finalice.

El funcionamiento posterior del sistema automático de arranque y parada sigue funcionando hasta 15 segundos, para aspirar los polvos remanentes en la manguera de aspiración.

- Para desconectar el aspirador, ponga el selector de modos de operación (7) en el símbolo "Desconectar".

①

Si suena la señal acústica de advertencia, el aspirador debe revisarse como se describe en el apartado "Remedio de perturbaciones".

Aspiración en húmedo (ver figura H)

No utilice la aspiradora para aspirar líquidos inflamables o explosivos, como gasolina, aceite, alcohol o disolventes. No aspire polvos calientes o ardientes. No opere el aspirador en atmósferas potencialmente explosivas. El material en polvo, los vapores o los líquidos pueden incendiarse o explotar.

El aspirador no debe usarse como una bomba de agua. El aspirador está diseñado para absorber mezcla de aire y agua.

Indicación: Los requisitos para el grado de transmitancia (clase de polvo M) sólo se probaron para la aspiración en seco.

Operaciones de trabajo antes de la aspiración en húmedo

- En caso necesario, retire el saco de eliminación de residuos (29) o la bolsa colectora de polvo.

Indicación: Para facilitar la eliminación de residuos, en la aspiración de mezclas de agua y cuerpos sólidos utilice la bolsa de filtro húmedo (accesorio), que separa el líquido de los cuerpos sólidos.

- Coloque el labio de goma (32) en la boquilla de suelo (34) (ver "Colocar el labio de goma (aspiración en húmedo) (ver figura E)", Página 41).

- Desconecte la limpieza automática del filtro (AFC) (ver "Limpieza automática del filtro (ver figura I)", Página 42).

Aspiración de líquidos

- Para conectar el aspirador, ponga el selector de modos de operación (7) en el símbolo "Aspirar".

El aspirador está equipado con sensores de nivel de llenado (40). Al alcanzarse el nivel de llenado máximo, el aspirador se desconecta. Ponga el selector del modos de operación (7) en el símbolo "Desconectar".

Indicación: Al aspirar líquidos no conductores (p. ej., emulsión de perforación, aceites y grasas), el aspirador no se desconecta con el depósito lleno. El nivel de llenado debe ser revisado constantemente y el depósito debe ser vaciado a tiempo.

Si la señal acústica de advertencia suena en la aspiración en húmedo, la seguridad funcional de la aspiradora no se ve afectada. No son necesarias medidas para el remedio de la perturbación.

• Para desconectar el aspirador, ponga el selector de modos de operación (7) en el símbolo "Desconectar".
• Retire la manguera de vaciado (23) de su soporte y evacue el agua sucia a través de la manguera de vaciado.
• Para el transporte del aspirador, atornille el tapón de cierre (2) sobre el alojamiento de la manguera (3).

- Vacíe el depósito (1).

Tras la aspiración en húmedo para la prevención de crecimiento de moho:

- Saque el filtro plisado plano (30) y déjelo secar bien.

- Retire la parte superior del aspirador (13), abra la cubierta del filtro (39) y deje secar bien ambos componentes.

Limpieza automática del filtro (ver figura I)

En el caso de la limpieza automática del filtro (AFC = Automatic Filter Cleaning), el filtro plisado plano (30) se limpia cada 15 segundos mediante golpes de aire (ruído pulsante).

A más tardar cuando la potencia de succión ya no sea suficiente, debe activarse la limpieza del filtro.

El uso regular de la limpieza del filtro aumenta la vida útil del filtro.

Para lograr una vida útil ideal del filtro, desactive la limpieza automática del filtro sólo en casos excepcionales, p. ej. al aspirar líquidos limpios o al usar una bolsa de filtro de papel.

Un filtro plisado plano con superficie sucia es apto funcionalmente. Una limpieza manual del filtro plisado plano golpeándolo o soplándolo no es necesario e incluso puede dañar el filtro.

Indicación: La limpieza automática del filtro está conectada de fábrica.

La conexión/desconexión de la limpieza automática del filtro sólo es posible con el aparato conectado.

- Desactivar AFC

Accione la tecla AFC (9).

El LED de control (38) se apaga.

- Activar AFC

Accione la tecla AFC (9).

El LED de control (38) se ilumina en color verde.

Mantenimiento y servicio

Mantenimiento y limpieza

▶ Retire el enchufe de la caja de enchufe antes de realizar tareas de mantenimiento o limpieza en el aspirador, ajustes del aparato, cambiar accesorios o guardar el aspirador. Esta medida preventiva reduce el riesgo de conectar accidentalmente el aspirador.
▶ Siempre mantenga limpio el aspirador y las rejillas de ventilación para trabajar con eficacia y seguridad.
▶ Lleve una máscara protectora contra polvo en el mantenimiento y la limpieza del aspirador.

Si es necesario reemplazar el cable de conexión, entonces esto debe ser realizado por Bosch o por un servicio técnico autorizado para herramientas eléctricas Bosch, para evitar riesgos de seguridad.

Para su mantenimiento por el usuario, es necesario que el aspirador sea desmontado, limpiado y mantenido, dentro de lo viable, cuidando que ello no suponga un peligro para el personal de mantenimiento o demás personas. Antes de su desmontaje deberá limpiarse el aspirador para prevenir posibles riesgos. El local previsto para el desmontaje del aspirador deberá estar bien ventilado. Utilice un equipo de protección personal durante los trabajos de mantenimiento. Una vez concluidos los trabajos de mantenimiento deberá limpiarse el área en la que fueron realizados estos trabajos. Al menos una vez al año deberá someterse por el fabricante, o personal adiestrado al respecto, a un control de las propiedades técnicas para la aspiración de polvo como, p. ej., deterioro del filtro, hermeticidad del aspirador, y función del dispositivo de control.

En el caso de aspiradores de la clase M, que se encontraban en entornos sucios, debería limpiarse el exterior así como todas las piezas de la máquina o tratarse con productos selladores. Al realizar trabajos de mantenimiento y reparación deberán desecharse todas aquellas piezas ensuciadas que no hayan podido ser limpiadas satisfactoriamente. Estas piezas deberán guardarse en bolsas herméticas y desecharse según corresponda a este tipo de residuo de acuerdo con las disposiciones vigentes al respecto.

Sacar/cambiar el filtro plisado plano (ver figuras J1-J2)

La potencia de aspiración depende del estado del filtro. Por lo tanto, limpie con regularidad el filtro.

Cambie inmediatamente un filtro plisado plano dañado (30).

- Tire de la brida de cierre (20) y abra la cubierta del filtro (39).

- Tome el filtro plisado plano (30) por los perfiles y sáquelo hacia arriba.

- Elimine el polvo y la suciedad, que se genera al retirar el filtro plisado plano (30), con un paño húmedo desde el borde de cierre de la cubierta del filtro (39).

Los filtros plisados planos PES y PTFE se pueden enjuagar bajo agua corriente.

• Coloque un filtro plisado plano (30) nuevo o limpio y preste atención a un asiento seguro y correcto.
• Cierre de nuevo la cubierta del filtro (39) (debe encastrar de forma audible).

Limpiar el depósito

- Limpie el depósito (1) de vez en cuando con producto de limpieza corriente en el comercio, no abrasivo, y déjelo que se seque.

Limpiar los sensores de nivel de llenado (ver figura K)

Limpie de vez en cuando los sensores de nivel de llenado (40).

• Abra los cierres (15) y retire la parte superior del aspirador (13).
• Limpie los sensores de nivel de llenado (40) con un paño suave.
• Coloque la parte superior del aspirador (13) y asegure los cierres (15).

Almacenaje y transporte

Almacenaje (ver figura L)

• Enrolle el cable de red en el soporte de cables (14).
• Inserte los accesorios en los soportes previstos: tubos de aspiración (35) en los soportes (22), boquilla de ranuras (31) en el soporte (21), boquilla de suelo (34) en el soporte (24).
• Abra las cintas elásticas del soporte de la manguera de aspiración (4) y coloque la manguera de aspiración (27) alrededor de la parte superior del aspirador en el soporte (4).
  Enganche de nuevo las cintas elásticas.
• Encaje la caja L-Boxx sobre el alojamiento (11).
• Guarde el aspirador en una habitación seca y asegúralo contra el uso no autorizado.
• Para fijar los rodillos guías (18) pise hacia abajo el freno de rodillo guía (17).

Transporte (ver figura M)

• Para el transporte del aspirador, atornille el tapón de cierre (2) sobre el alojamiento de la manguera (3).
• Lleve el aspirador solo por el asa de transporte (10).
• Utilice el estribo de guía (12) para empujar el aspirador o para tirar el aspirador sobre descansillos de escaleras.

Remedio de perturbaciones

Si se presenta una perturbación (p. ej. rotura del filtro), debe desconectarse inmediatamente el aspirador. Antes de realizar una nueva puesta en servicio debe eliminarse la perturbación.

Problema Remedio

La turbina de aspiración no arranca.

- Examinar el cable de red, el enchufe de red, el fusible, la caja de enchufe y los sensores de nivel de llenado (40).

44 | Español

Problema Remedio
	El selector de modos de operación (7) se encuentra en "Arranque/parada automática".- Poner el interruptor selector del modo de funcionamiento (7) en el símbolo "Aspirar" o conectar la herramienta eléctrica enchufada en la caja de enchufe (5).
La turbina de aspiración se desconecta.	- Vaciar el depósito (1).
La turbina de aspiración no arranca de nuevo tras vaciar el depósito.	- Desconectar el aspirador y esperar 5 segundos; tras 5 segundos volver a conectarlo.- Limpiar los sensores de nivel de llenado (40) así como el intersticio de los sensores de nivel de llenado (40) con un cepillo.
La fuerza de aspiración disminuye. - Eliminar las obstrucciones de la boquilla de aspiración, del tubo de aspiración (35), de la manguera de aspiración (27) o del filtro plisado plano (30).
		- Cambiar el saco de eliminación de residuos (29) o la bolsa colectora de polvo.- Encastrar correctamente la cubierta del filtro (39).
		- Colocar correctamente la parte superior del aspirador (13) y cerrar los cierres (15).- Cambiar el filtro plisado plano (30).
Escape de polvo al aspirar	- Verificar el correcto montaje del filtro plisado plano (30).- Cambiar el filtro plisado plano (30).
El sistema automático de desconexión (aspiración en húmedo) no responde.	- Limpiar los sensores de nivel de llenado (40) así como el intersticio de los sensores de nivel de llenado (40) con un cepillo.En el caso de líquidos eléctricamente no conductores o con formación de espuma no funciona el sistema automático de desconexión.- Controlar permanentemente el nivel de llenado.
Suena la señal acústica de advertencia.	Potencia de aspiración ajustada demasiado baja.- Ajustar el regulador de la potencia de aspiración (8) a un valor más alto.Diámetro de manguera ajustado incorrecto.- Ajustar el regulador del caudal volumétrico (6) al diámetro correcto de la mangue-ra de aspiración.Manguera de aspiración (27) obstruida o doblada.- Eliminar la obstrucción o el doblez.Saco de eliminación de residuos/bolsa colectora de polvo lleno.- Cambiar el saco de eliminación de residuos (29) o la bolsa colectora de polvo.Filtro plisado plano (30) sucio.- Limpiar o, en caso dado, cambiar el filtro plisado plano.Flujo de aire insuficiente a través de la herramienta eléctrica conectada.- Abrir la abertura para aire infiltrado (26) del adaptador de aspiración (25): Girar el anillo en el adaptador de aspiración, hasta que quede totalmente abierta la abertura para aire infiltrado.- Si existe: abrir la abertura para aire infiltrado de la herramienta eléctrica.Functionamiento anómalo de la electrónica de vigilancia.- Acuda a un servicio técnico Bosch autorizado.
La limpieza automática del filtro no funciona.	- Activar la limpieza del filtro (accionar la tecla AFC (9)).- Conectar la manguera de aspiración (27).
La limpieza automática del filtro no se deja desconectar.	- Acuda a un servicio técnico Bosch autorizado.

Problema Remedio

La limpieza automática del filtro no se – Acuda a un servicio técnico Bosch autorizado. deja conectar.

Accesorios especiales

Número de accesorio
Bolsa de filtro de papel (seco) 2 607 432 035
Bolsa de filtro de vellón (seco) 2 607 432 037
Bolsa de filtro húmedo (húmedo) 2 607 432 039
Saco de eliminación de residuos (PE) (seco/húmedo)	2 607 432 043

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Las representaciones gráficas tridimensionales e informaciones de repuestos se encuentran también bajo:

www.bosch-pt.com

El equipo asesor de aplicaciones de Bosch le ayuda gustosamente en caso de preguntas sobre nuestros productos y sus accesorios.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del producto.

España

Robert Bosch España S.L.U.

Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19

28037 Madrid

Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net.

Tel. Asesoramiento al cliente: 902 531 553

Fax: [phone]

Argentina

Robert Bosch Argentina S.A.

Calle Blanco Encalada 250 - San Isidro

Código Postal B1642AMQ

Ciudad Autónoma de Buenos Aires

Tel.: [phone]

E-Mail: [e-mail]

www.argentina.bosch.com.ar

Chile

Robert Bosch S.A.

Calle El Cacique

0258 Providencia - Santiago de Chile

Buzón Postal 7750000

Tel.: [phone]

www.bosch.cl

Ecuador

Robert Bosch Sociedad Anónima

Av. Rodrigo Chávez Gonzalez Parque Empresarial Colón

Edif. Coloncorp Piso 1 Local 101-102,

Guayaquil

Tel.: [phone]

E-mail: [e-mail]

www.bosch.ec

México

Robert Bosch S. de R.L. de C.V.

C.P. 50071 Zona Industrial, Toluca - Estado de México

Tel.: [phone]

Tel.: [phone]

www.bosch-herramientas.com.mx

Perú

Robert Bosch S.A.C.

Av. Primavera 781 Piso 2, Urbanización Chacarilla San Borja Lima

Tel.: [phone]

www.bosch.com.pe

Venezuela

Robert Bosch S.A.

Calle Vargas con Buen Pastor, Edif. Alba, P-1, Boleita Norte, Caracas 1071

Tel.: [phone]

www.boschherramientas.com.ve

Eliminación

El aspirador, los accesorios y los embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente.

¡No arroje el aspirador a la basura doméstica!

Sólo para los países de la UE:

Conforme a la Directiva Europea 2012/19/UE

sobre aparatos eléctricos y electrónicos inservibles y su realización en ley nacional, deberán acumularse por separado los aspiradores para ser sometidos a un reciclaje ecológico.

NOM PRODUCED CERTIFIED ANCE CERTIFIED PRODUCT™

El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado.

Português

considerado como sendo cancerígeno.

AVISO

Aspirar Aspirar pó depositado

Aspirar pó depositado

Limpeza automática do filtro (ver figura I)

Imemisjōu sujuv reguleerimine:
