GEBRUIKSAANWIJZING GAS 55 M AFC Professional BOSCH

nl Gorspronkelijke gebruiksaanwijzing

da Original brugsanvisning

sv Brucsanvisning i original

no Original driftsinstruks

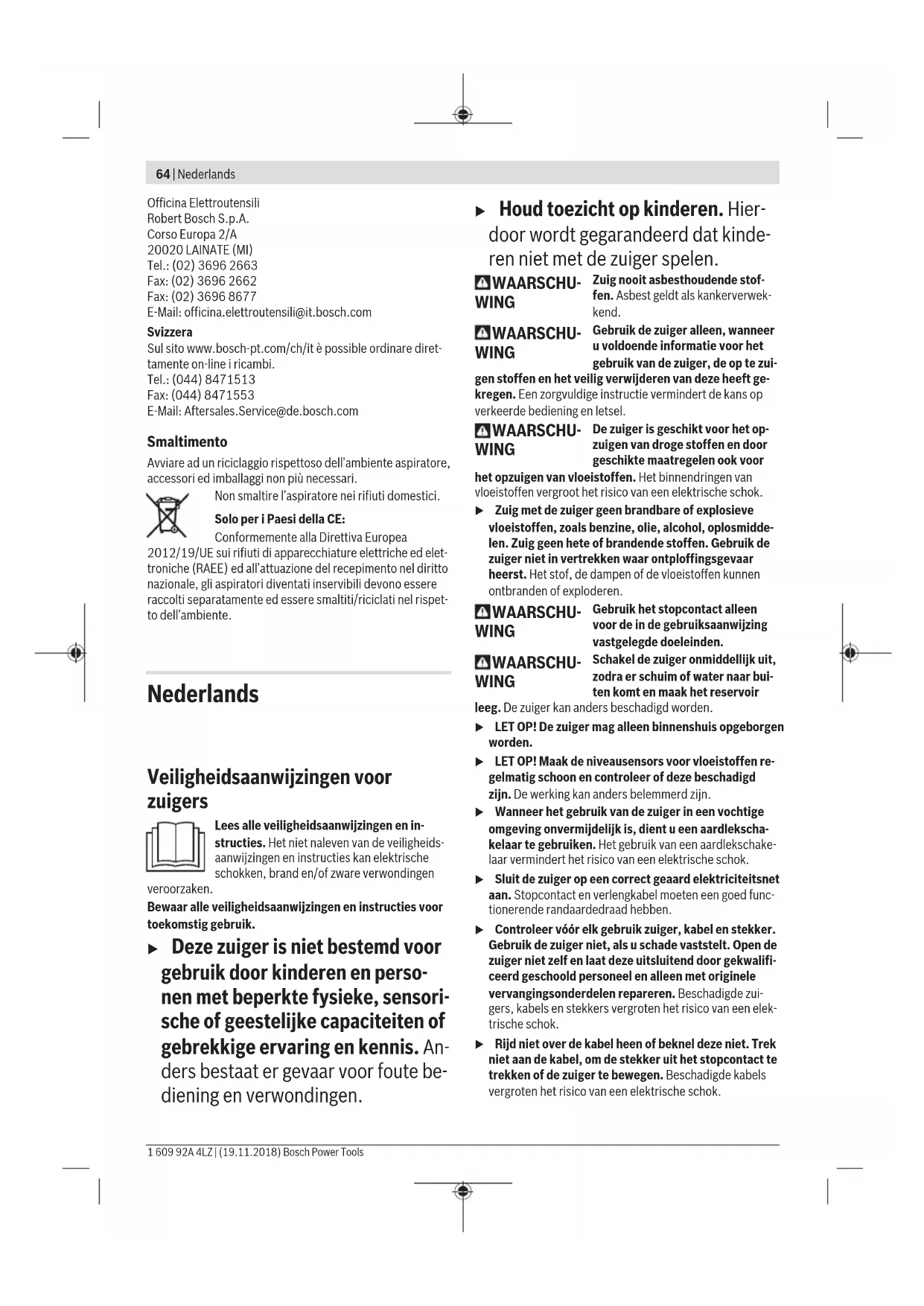

Veiligheidsaanwijzingen voor zuigers

Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen

veroorzaken.

Bewaar alle veiligheidsaanwijzingen en instructies voor toekomstig gebruik.

- Deze zuiger is niet bestemd voor gebruik door kinderen en personen met beperkte fysieke, sensorische of geestelijke capaciteiten of gebrekkige ervaring en kennis. Anders bestaat er gevaar voor foute bediening en verwondingen.

Houd toezicht op kinderen. Hierdoor wordt gegarandeerd dat kinderen niet met de zuiger spelen.

WAARSCHU-WING Zuig nooit asbesthoudende stoffen. Asbest geldt als kankerverwekkend.

WAARSCHU-WING Gebruik de zuiger alleen, wanneer u voldoende informatie voor het gebruik van de zuiger, de op te zui-

gen stoffen en het veilig verwijderen van deze heeft gekregen. Een zorgvuldige instructie vermindert de kans op verkeerde bediening en letsel.

⚠ WAARSCHU-WING De zuiger is geschikt voor het opzuigen van droge stoffen en door geschiktte montregelen ook voor

het opzuigen van vloeistoffen. Het binnendringen van vloeistoffen vergroot het risico van een elektrische schok.

Zuig met de zuiger geen brandbare of explosieve vloeistoffen, zoals benzine, olie, alcohol, oplosmiddelen. Zuig geen hete of brandende stoffen. Gebruik de zuiger niet in vertrekken waar ontploffingsgevaar heerst. Het stof, de dampen of de vloeistoffen kunnen ontbranden of exploderen.

WAARSCHU-WING Gebruik het stopcontact alleen voor de in de gebruiksaanwijzing vastgelegde doeleinden.

WAARSCHU-WING Schakel de zuiger onmiddellijk uit, zodra er schuim of water naar buiten komt en maak het reservoir

leeg. De zuiger kan anders beschadigd worden.

LET OP! De zuiger mag alleen binnenshuis opgeborgen worden.

LET OP! Maak de niveausensors voor vloeistoffen regelmatig schoon en controleer of deze beschadigd zijn. De werking kan anders belemmerd zijn.

Wanneer het gebruik van de zuiger in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

▶ Sluit de zuiger op een correct geaard elektriciteitsnet aan. Stopcontact en verlengkabel moeten een goed functionerende randaardedraad hebben.

- Controleer vóór elk gebruik zuiger, kabel en stekker. Gebruik de zuiger niet, als u schade vaststelt. Open de zuiger niet zelf en laat deze uitsluitend door gekwalificeerd geschoold personeel en alleen met originele vervangingsonderdelen repareren. Beschadigde zui-gers, kabels en stekkers vergroten het risico van een elektrische schok.

Rijd niet over de kabel heen of beknel deze niet. Trek niet aan de kabel, om de stekker uit het stopcontact te trekken of de zuiger te bewegen. Beschadigde kabels vergroten het risico van een elektrische schok.

▶ Trek de stekker uit het stopcontact, voordat u de zuiger onderhoudt of schoonmaakt, instellingen bij het apparaat uitvoert, accessoires vervangt of de zuiger weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van de zuiger.
Zorg voor een goede ventilatie op de werkplek.
Laat de zuiger uitsluitend door gekwalificeerd personeel met originele vervangingsonderdelen repareren. Daarmee wordt gewaarborgd dat de veiligheid van de zuiger in stand blijft.

WAARSCHU-WING

De zuiger bevat stof dat gevaarlijk is voor de gezondheid. Laat het leegmaken en onderhouden, inclusief het verwijderen van het stofopvangreservoir, uitsluitend door een vakman uitvoeren. Dienovereenkomstige beschermingsmiddelen zijn noodzakelijk. Gebruik de zuiger niet zonder het complete filtersysteem. Anders brengt u uw gezondheid in gevaar.

▶ Controleer vóór de ingebruikname of de zuigslang in correcte staat verkeert. Laat daarbij de zuigslang op de zuiger gemonteerd, zodat niet per ongeluk stof naar buiten komt. Anders kunt u stof inademen.
- Gebruik de zuiger niet als zitgelegenheid. Anders kunt u de zuiger beschadigen.
▶ Gebruik het netsnoer en de zuigslang zorgvuldig. Anders kunt u er andere personen mee in gevaar brengen.
Maak de zuiger niet schoon met een direct gerichte waterstraal. Het binnendringen van water in het bovenste deel van de zuiger vergroot het risico van een elektrische schok.

Symbolen

De volgende symbolen kunnen voor het gebruik van de zuiger van belang zijn. Zorg ervoor dat u de symbolen en hun betekenis kent. Het juiste begrip van de symbolen helpt u de zuiger beter en veiliger te gebruiken.

Symbolen en hun betekenis

M ! i M

WAARSCHUWING! Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

Zuiger van stofklasse M conform IEC/EN 60335-2-69 voor het droog opzuigen van voor de gezondheid schadelijk stof met een expositiegrenswaarde ≥ 0,1 mg/m³

WAARSCHUWING! De zuiger bevat stof dat schadelijk is voor de gezondheid. Laat het leegmaken en onderhouden, inclusief het verwijderen van het stofopvangreservoir, uitsluitend door een vakman uitvoeren. Dienovereenkomstige beschermingsmiddelen zijn noodzakelijk. Gebruik de zuiger niet zonder het complete filtersysteem. Anders brengt u uw gezondheid in gevaar.

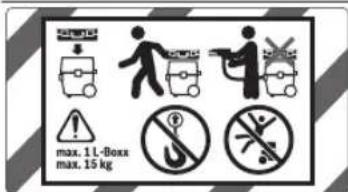

max. 1 L-Boxx max. 15 kg

Voor het transport van de zuiger en voor plaatsbesparend opbergen van zuigeraccessoires en/of elektrisch gereedschap kunt u een L-Boxx op het bovenstuk van de zuiger klikken.

Zuig niet met erop geklikte L-Boxx. Het zwaartepunt van de zuiger wordt dan naar boven toe verplaatst. De zuiger kan omvallen. Er bestaat gevaar voor verwondingen en schade.

Klik er maximaal één L-Boxx op.

Het gewicht van de L-Boxx plus inhoud mag niet meer bedragen dan 15 kg.

Hang de zuiger, bijv. voor het transporteren, niet aan een kraanhaak. De zuiger is niet kraanbaar. Er bestaat gevaar voor verwondingen en schade.

66 | Nederlands

Symbolen en hun betekenis

1+

0

不

1+

Automatische start/stop-functie

Vrijkomend stof van lopende elektrische gereedschappen afzuigen De zuiger schakelt automatisch in en met vertraging weer uit

0

1

Uitschakelen

Zuigen

Opzuigen van stofafzettingen

Min Max

15	Volumestroombewaking voor een slangdiameter van 15 mm
22	Volumestroombewaking voor een slangdiameter van 22 mm
35	Volumestroombewaking voor een slangdiameter van 35 mm

Min/Max

Traploze regeling van de zuigkracht: - maximale zuigcapaciteit voor toepassingen waarbij veel stof vrijkomt - gereduceerde zuigcapaciteit voor toepassingen waarbij minder stof vrijkomt, en om bijv. de aanzuigkracht tussen aangesloten elektrisch gereedschap en werkstukoppervlak te regelen (bijv. bij het schuren)

Vermelding van het toegestane aansluitvermogen van het aangesloten elektrisch gereedschap (landspecifiek)

Beschrijving van product en werking

Beoogd gebruik

Het apparaat is bestemd voor het opnemen, opzuigen, transporteren en afscheiden van houtspanen evenals niet-brandbaar droog stof, niet-brandbare vloeistoffen en een water-lucht-mengsel. De zuiger is stoftechnisch gekeurd en behoort tot stofklasse M. Deze is geschikt voor de verhoogde belastingen bij industrieel gebruik, bijv. in de bouw, industrie en werkplaatsen.

Zuigers van stofklasse M volgens IEC/EN 60335-2-69 mogen uitsluitend worden gebruikt voor het opzuigen en afzui-gen van voor de gezondheid schadelijk stof met een expositiegrenswaarde ≥ 0,1 mg/m³.

Gebruik de zuiger alleen, wanneer u alle functies volledig kunt inschatten en zonder beperkingen kunt gebruiken of daarvoor bestemde instructies heeft ontvangen.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeeldingen van de zuiger op de pagina's met afbeeldingen.

(1) Reservoir

(2) Afsluitstop voor afzuigaansluiting
(3) Slangopname
(4) Houder voor zuigslang
(5) Stopcontact voor elektrisch gereedschap
(6) Volumestroomregelaar
(7) Moduskeuzeschakelaar
(8) Zuigcapaciteitregelaar
(9) AFC-toets
(10) Draaggreep
(11) L-Boxx-opname
(12) Geleidingsbeugel
(13) Bovenstuk van zuiger
(14) Kabelhouder
(15) Sluiting voor bovenstuk van zuiger
(16) Loopwiel
(17) Zwenkwielrem
(18) Zwenkwiel
(19) Zwenkwielbeugel

(20) Sluitlip van filterafdekking

(21) Houder voor spleetzuigmond/gebogen zuigmond

(22) Houder voor zuigbuis

(23) Afvoerslang

(24) Houder voor vloerzuigmond

(25) Afzuigadapter

(26) Valse-luchtopening

(27) Zuigslang

(28) Gebogen zuigmond

(29) Afvalzak

(30) Platte plooifilter (PES)

(31) Spleetzuigmond

(32) Rubber rand

(33) Borstelstrip

(34) Vloerzuigmond

(35) Zuigbuis

(36) Opname voor zuigslanghouder

(37) Drukknop

(38) Controle-LED

(39) Filterafdekking

(40) Vulhoogtesensoren

Technische gegevens

Alleszuiger GAS 55 M AFC
Productnummer		3 601 JC3 3..
Nominaal opgenomen vermogen	W 1200
Frequentie Hz 50-60
Inhoud reservoir (bruto) I 55
Nettovolume (vloeistof) I 40
Inhoud stofzak I 27
Max. onderdrukA)
-Zuiger hPa 230
-Turbine hPa 254
Max. volumestroomA)
-Zuiger I/s		36
	m3/s	0,036
-Turbine I/s		74
	m3/s	0,074
Max. zuigcapaciteit W 1380
Oppervlakte ploofilter m	2	0,615
Stofklasse M
Gewicht volgens EPTA-Procedure 01:2014	kg	16,2
Isolatieklasse		#/I

A) gemeten met een zuigslang ∅ 35 mm en 3 m lengte

De gegevens gelden voor een nominale spanning [U] van 230 V. Bij afwijkende spanningen en in landspecifieke uitvoeringen kunnen deze gegevens variëren.

Vermelding van het toegestane aansluitvermogen van het aangesloten elektrisch gereedschap.

Bij andere landspecifieke modellen kunnen deze waarden afwijken.

Let op de gegevens op de contactdoos van de stofzuiger.

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld conform

EN 60335-2-69.

Het A-gewogen geluidsdrukniveau van de zuiger bedraagt typisch 70 dB(A). Onzekerheid K = 3 dB. Het geluidsniveau bij het werken kan 80 dB(A) overschrijden.

Draag gehoorbescherming!

Totale trillingswaarden a_n (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60335-2-69: a_n<2,5 m/s^2 , K=1,5 m/s^2 .

Montage

▶ Trek altijd voor werkzaamheden aan de zuiger de stekker uit het stopcontact.

Houder voor zuigslang monteren (zie afbeelding A)

- Schuif de houder (4) voor de zuigslang stevig van bovenaf in de daarvoor bestemde opnamen (36) tot deze vastklikken.

Zuigslang monteren (zie afbeelding B)

- Plaats de zuigslang (27) op de slangopname (3) en draai deze naar rechts (met de klok mee) tot aan de aanslag.

Aanwijzing: Bij het zuigen ontstaat door de wrijving van het stof in de zuigslang en -accessoires een elektrostatische oplading die de gebruiker in de vorm van statische ontlading kan voelen (afhankelijk van invloeden van buitenaf en lichamelijke gesteldheid).

Bosch raadt aan altijd een antistatische zuigslang (accessoire) te gebruiken bij het zuigen van fijnstof en droge materialen.

Zuigaccessoires monteren (zie afbeelding C)

De zuigslang (27) is voorzien van een clipsysteem waarmee zuigaccessoires (afzuigadapter (25), gebogen zuigmond (28)) kunnen worden aangesloten.

68 | Nederlands

Zuigmonden en buizen monteren

• Steek de gebogen zuigmond (28) op de zuigslang (27) tot de beide drukknoppen (37) van de zuigslang hoorbaar vastklikken.
• Steek daarna het gewenste zuigaccessoire (vloerzuigmond, spleetzuigmond, zuigbuis, enz.) stevig op de gebogen zuigmond (28).
• Voor demonteren drukt u de drukknoppen (37) naar binnen en trekt u de onderdelen uit elkaar.

• Steek de afzuigadapter (25) op de zuigslang (27) tot de beide drukknoppen (37) van de zuigslang hoorbaar vergrendelen.
• Voor demonteren drukt u de drukknoppen (37) naar binnen en trekt u de onderdelen uit elkaar.

Afvalzak of stofzak plaatsen/verwijderen (droog zuigen) (zie afbeelding D)

Voor het droog opzuigen van stof overeenkomstig stofklasse M moet u een afvalzak (29) of stofzak plaatsen.

Voor zover stof zonder of met een expositiegrenswaarde ≥ 1 mg/m³ (overeenkomstig stofklasse L) wordt opgezogen, kan dit direct in het reservoir worden gezogen.

Aanwijzing: Bij het gebruik van een papieren filterzak moet u de automatische filterreiniging (AFC) uitschakelen, bij het gebruik van een vliesfilterzak zou u dat moeten doen (zie „Automatische filterreiniging (zie afbeelding I)“, Página 70).

WAARSCHU-WING

De zuiger bevat stof dat gevaarlijk is voor de gezondheid. Laat het leegmaken en onderhouden, inclusief het verwijderen van het stofopvangreservoir, uitsluitend door een vakman uitvoeren. Dienovereenkomstige beschermingsmiddelen zijn noodzakelijk. Gebruik de zuiger niet zonder het complete filtersysteem. Anders brengt u uw gezondheid in gevaar.

Afvalzak plaatsen

• Open de sluitingen (15) en pak het bovenstuk van de zuiger (13) af.
• Leg de afvalzak (29) met de vulopening naar voren in het reservoir (1).
• Trek de vulopening over de aansluitflens tot in de verlaging van de aansluitflens.
• Zorg ervoor dat de afvalzak (29) helemaal tegen de binnenwanden van het reservoir (1) ligt.
• Sla de rest van de afvalzak (29) over de rand van het reservoir (1).
• Breng het bovenstuk van de zuiger (13) aan en sluit de sluitingen (15).

Afvalzak verwijderen en afsluiten

• Open de sluitingen (15) en pak het bovenstuk van de zuiger (13) af.

• Trek de volle afvalzak (29) naar achter toe van de aansluitflens af.

• Pak de afvalzak (29) voorzichtig, zonder deze te beschadigen, uit het reservoir (1).
  Let er daarbij op dat de afvalzak niet langs de aansluitflens of andere scherpe voorwerpen schuurt.

• Trek de afdekstrip van de plakstrook af en plak de afvalzak dicht.
  Daarna bindt u de afvalzak (29) onder de vulopening dicht met de eraf getrokken afdekstrip.

Stofzak vervangen/plaatsen (accessoire)

• Open de sluitingen (15) en pak het bovenstuk van de zuiger (13) af.
• Trek de volle stofzak naar achter van de aansluitflens af. Sluit de opening van de stofzak door het deksel om te klappen. Verwijder de afgesloten stofzak uit het reservoir (1).
• Schuif de nieuwe stofzak over de aansluitflens van de zuiger. Zorg ervoor dat de stofzak over de volle lengte tegen de binnenwand van het reservoir (1) ligt.
• Breng het bovenstuk van de zuiger (13) aan en sluit de sluitingen (15).

Rubber rand plaatsen (nat zuigen) (zie afbeelding E)

Aanwijzing: De bepaalde doorlatingsgraad (stofklasse M) geldt alleen voor het droog zuigen.

• Verwijder de borstelstrips (33) met een geschikt gereedschap uit de vloerzuigmond (34).
• Plaats de rubber randen (32) in de vloerzuigmond (34).

Aanwijzing: De gestructureerde zijde van de rubber randen moet naar buiten wijzen.

L-Boxx erop klikken (zie afbeelding F)

Voor het transport van de zuiger en voor plaatsbesparend opbergen van zuigeraccessoires en/of elektrisch gereedschap kunt u een L-Boxx op het bovenstuk van de zuiger klikken.

- Klik de L-Boxx op de opnamen (11).

- Zuig niet met erop geklikte L-Boxx. Het zwaartepunt van de zuiger wordt dan naar boven toe verplaatst. De zuiger kan omvallen. Er bestaat gevaar voor verwondingen en schade.

▶ Draag de zuiger niet aan de draaggreep van de erop geklikte L-Boxx. De zuiger is te zwaar voor de draaggreep van de L-Boxx. Er bestaat gevaar voor verwondingen en schade.

Gebruik

▶ Trek de stekker uit het stopcontact, voordat u de zuiger onderhoudt of schoonmaakt, instellingen bij het apparaat uitvoert, accessoires vervangt of de zuiger weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van de zuiger.

Ingebruikname

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van de zuiger. Met 230 V aangeduide oplaadapparaten kunnen ook met 220 V worden gebruikt.
Stel u op de hoogte van de in uw land geldende regels en wetten ten aanzien van de omgang met stof dat gevaarlijk voor de gezondheid is.

De zuiger mag worden toegepast voor het zuigen van de volgende materialen:

- stof met een expositiegrenswaarde ≥ 0,1 mg/m ^3

De zuiger mag nooit worden gebruikt in vertrekken waar ontploffingsgevaar heerst.

Voor het waarborgen van een optimale zuigcapaciteit moet u de zuigslang (27) altijd helemaal van het bovenstuk van de zuiger (13) afrollen.

Droog zuigen

Opzuigen van stofafzettingen

- Stel de volumestroomregelaar (6) op de gebruikte slang-diameter in.

- Voor het inschakelen van de zuiger zet u de moduskeuzeschakelaar (7) op het symbool „Zuigen“.

- Zet voor het uitschakelen van de zuiger de moduskeuzeschakelaar (7) op het symbool „Uitschakelen“.

De zuiger is met een volumestroombewaking uitgerust. De volumestroombewaking is in de modus „zuigen“ op een waarde van 20 m/s vast ingesteld, onafhankelijk van de stand van de volumestroomregelaar (6).

Wordt deze waarde onderschreden, bijv. door ophoping van vuil in de zuigslang, een volle stofzak of een dichtgeslibde platte plooifilter, dan is een waarschuwingssignaal te horen. Schakel in dit geval de zuiger uit en controleer deze zoals in paragraaf „Verhelpen van storingen“ beschreven.

Vrijkomend stof van lopende elektrische gereedschappen afzuigen (zie afbeelding G)

Wanneer de afvoerlucht naar de ruimte wordt teruggeleid, moet de luchtverversing (L) van de ruimte voldoende zijn. Neem de in uw land geldende voorschriften in acht.

In de zuiger is een stopcontact met randaarde (5) geïntegreerd. Daar kunt u een extern elektrisch gereedschap aansluiten. Let op het maximaal toegestane aansluitvermogen van het aangesloten elektrische gereedschap.

Om ervoor te zorgen dat bij de afzuigplek een voldoende stoftransport is gewaarborgd, mag de minimale volume-stroom voor het aangesloten elektrische gereedschap niet onderschreden worden.

Slangdiameter Instelwaarde volume-
	stroom
35 mm 57,9 m	^3/h
22 mm 41,2 m	^3/h

Slangdiameter Instelwaarde volume-

stroom

15 mm 12.7 m

^3/h

• Stel de volumestroomregelaar (6) op de gebruikte slang-diameter in.
• Monteer de afzuigadapter (25) (zie „Afzuigadapter monteren“, Pagina 68).
• Steek de afzuigadapter (25) in de afzuigaansluiting van het elektrische gereedschap.

Aanwijzing: Bij het werken met elektrische gereedschappen waarvan de luchttoevoer in de zuigslang gering is (bijv. de-coupeerzagen, schuurmachines, enz.), moet de valse-lucht-opening (26) van de afzuigadapter (25) worden geopend. Alleen zo kan de automatische filterreiniging probleemloos werken.

Draai hiervoor de ring over de valse-luchtopening (26) tot een maximale opening ontstaat.

- Voor de ingebruikname van de automatische start/stop-functie van de zuiger zet u de moduskeuzeschakelaar (7) op het symbool „Automatische start/stop“. In deze modus wordt de volumestroom overeenkomstig de instelling op de regelaar (6) elektronisch bewaakt. Bij een juist gekozen instelling is voldoende stof-transport gewaarborgd.

• Voor de ingebruikname van de zuiger schakelt u het op het stopcontact (5) aangesloten elektrisch gereedschap in. De zuiger start automatisch.
• Schakel het elektrische gereedschap uit om het afzui-gen te beëindigen. De nalooptijd van de automatische start/stop-functie bedraagt maximaal 15 seconden om stofresten uit de zuig-slang af te zuigen.
• Zet voor het uitschakelen van de zuiger de moduskeuzeschakelaar (7) op het symbool „Uitschakelen“.

Als een waarschuwingssignaal te horen is, dan moet de zuiger zoals in de paragraaf „Verhelpen van storingen“ beschreven worden gecontroleerd.

Nat zuigen (zie afbeelding H)

Zuig met de zuiger geen brandbare of explosieve vloeistoffen, zoals benzine, olie, alcohol, oplosmiddelen. Zuig geen hete of brandende stoffen. Gebruik de zuiger niet in vertrekken waar ontploffingsgevaar heerst. Het stof, de dampen of de vloeistoffen kunnen ontbranden of exploderen.
▶ De zuiger mag niet worden gebruikt als waterpomp. De zuiger is bedoeld voor het opzuigen van een mengsel van lucht en water.

Aanwijzing: De bepaalde doorlatingsgraad (stofklasse M) geldt alleen voor het droog zuigen.

Werkstappen voor het nat zuigen

- Verwijder indien nodig de afvalzak (29) of de stofzak.

70 | Nederlands

Aanwijzing: Gebruik bij het zuigen van mengsels van water en vaste stoffen voor het gemakkelijker afvoeren ervan een natfilterzak (accessoire) die de vloeistof van de vaste stoffen scheidt.

• Plaats de rubber rand (32) in de vloerzuigmond (34) (zie „Rubber rand plaatsen (nat zuigen) (zie afbeelding E)“, Pagina 68).
• Schakel de automatische filterreiniging (AFC) uit (zie „Automatische filterreiniging (zie afbeelding I)“, Pagina 70).

Opzuigen van vloeistoffen

- Voor het inschakelen van de zuiger zet u de moduskeuzeschakelaar (7) op het symbool „Zuigen“.

De zuiger is uitgerust met vulhoogtesensoren (40). Als de maximale vulhoogte bereikt is, wordt de zuiger uitgeschakeld. Zet de moduskeuzeschakelaar (7) op het symbool „Uitschakelen“.

Aanwijzing: Bij het opzuigen van niet geleidende vloeistoffen (bijvoorbeeld booremulsie, oliën en vetten) wordt de zuiger bij een vol reservoir niet uitgeschakeld. De vulhoogte moet voortdurend gecontroleerd en het reservoir tijdig leeggemaakt worden.

Als bij het nat zuigen het waarschuwingssignaal te horen is, dan is een veilig functioneren van de zuiger niet belemmerd. Er zijn geen maatregelen voor het verhelpen van de storing nodig.

• Voor het uitschakelen van de zuiger zet u de moduskeuzeschakelaar (7) op het symbool „Uitschakelen“.
• Trek de afvoerslang (23) van zijn houder en laat het vuil water via de afvoerslang weglopen.
• Schroef voor het transport van de zuiger de afsluitstop (2) op de slangopname (3).
• Maak het reservoir (1) leeg.
  Ter voorkoming van schimmelvorming na het nat zuigen:
• Neem de platte plooifilter (30) eruit en laat deze goed drogen.
• Pak het bovenstuk van de zuiger (13) af, open de filterafdekking (39) en laat beide goed drogen.

Automatische filterreiniging (zie afbeelding I)

Bij de automatische filterreiniging (AFC = Automatic Filter Cleaning) wordt de platte plooifilter (30) om de 15 seconden door luchtstoten gereinigd (pulserend geluid).

Op z'n laatst als de zuigcapaciteit niet meer voldoende is, moet de filterreiniging worden geactiveerd.

Bij regelmatig gebruik van de filterreiniging wordt de levensduur van de filter langer.

Om een ideale filterlevensduur te bereiken, deactiveert u de automatische filterreiniging alleen bij wijze van uitzondering, bijv. bij het opzuigen van zuivere vloeistoffen of bij het gebruik van een papieren filterzak.

Een oppervlakkig vervuilde platte plooifilter functioneert nog volledig. Handmatig reinigen van de platte plooifilter door uitkloppen of uitblazen is niet nodig en kan de filter zelfs beschadigen.

Aanwijzing: De automatische filterreiniging is in de fabriek ingeschakeld.

Het in-/uitschakelen van de automatische filterreiniging is alleen bij ingeschakeld apparaat mogelijk.

- AFC deactiveren

Bedien de AFC-toets (9). De controle-LED (38) gaat uit.

- AFC activeren

Bedien de AFC-toets (9). De controle-LED (38) brandt groen.

Onderhoud en service

Onderhoud en reiniging

▶ Trek de stekker uit het stopcontact, voordat u de zuiger onderhoudt of schoonmaakt, instellingen bij het apparaat uitvoert, accessoires vervangt of de zuiger weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van de zuiger.
Houd de zuiger en de ventilatieopeningen schoon om goed en veilig te werken.
▶ Draag bij onderhoud en reiniging van de zuiger een stofmasker.

Wanneer een vervanging van de aansluitkabel noodzakelijk is, dan moet dit door Bosch of een geautoriseerde klantenservice voor elektrische gereedschappen van Bosch worden uitgevoerd om veiligheidsrisico's te vermijden.

Voor onderhoud door de gebruiker moet de zuiger gedemon- teerd, gereinigd en onderhouden worden, voor zover dat zonder gevaar voor onderhoudspersoneel en andere perso- nen mogelijk is. Vóór de demontage moet de zuiger gereinigd worden om eventuele gevaren te voorkomen. De ruimte waarin de zuiger gedemonteerd wordt, dient goed geventi- leerd te worden. Draag tijdens het onderhoud persoonlijke beschermingsmiddelen. Na het onderhoud moet de onder- houdsomgeving worden gereinigd.

Minstens eenmaal per jaar moet door de fabrikant of door een geïnstrueerd persoon een stoftechnische controle worden uitgevoerd, bijvoorbeeld op beschadigingen van de filter, de dichtheid van de zuiger en de werking van de controlevoorziening.

Bij zuigers van klasse M die zich in een vuile omgeving bevonden, moeten de buitenzijde en alle machinedelen worden gereinigd of met afdichtmiddelen worden behandeld. Wanneer onderhouds- en reparatiewerkzaamheden worden uitgevoerd, dienen alle verontreinigde delen die niet naar tevredenheid kunnen worden gereinigd, te worden afgevoerd. Deze delen moeten in ondoorlaatbare zakken worden afgevoerd in overeenstemming met de geldende bepalingen voor het afvoeren van dit afval.

Platte plooifilter wegnemen/vervangen (zie afbeeldingen J1-J2)

De zuigcapaciteit is afhankelijk van de filtertoestand. Reinig daarom de filter regelmatig.

Vervang een beschadigde platte plooifilter (30) direct.

- Trek aan de sluitlip (20) en open de filterafdekking (39).

• Pak de platte plooifilter (30) bij de tussenstukken vast en neem deze naar boven toe weg.
• Verwijder stof en vuil die bij het wegnemen van de platte plooifilter (30) vrijkomen, met een vochtige doek van de sluitrand van de filterafdekking (39). Platte plooifilters van PES en PTFE kunnen onder stromend water worden uitgespoeld.
• Plaats een nieuwe of de gereinigde platte plooifilter (30) en let er daarbij op dat deze goed en stevig vastzit.
• Sluit de filterafdekking (39) weer (moet hoorbaar vastklikken).

Reservoir reinigen

- Het reservoir (1) van tijd tot tijd schoonvegen met een niet schurend reinigingsmiddel en laten drogen.

Vulhoogtesensoren reinigen (zie afbeelding K)

Maak af en toe de vulhoogtesensoren (40) schoon.

• Open de sluitingen (15) en pak het bovenstuk van de zuiger (13) af.
• Reinig de vulhoogtesensoren (40) met een zachte doek.
• Plaats het zuigerbovenstuk (13) de sluitingen (15) sluiten.

Opbergen en vervoeren

Opbergen (zie afbeelding L)

- Wikkel het netsnoer om de kabelhouder (14).

• Steek de accessoires in de daarvoor bestemde houders: zuigbuizen (35) in de houders (22), spleetzuigmond (31) in de houder (21), vloerzuigmond (34) in de houder (24).
• Open de elastische banden van de zuigslanghouder (4) en leg de zuigslang (27) rond het bovenstuk van de zuiger in de houder (4). Hang de elastische banden weer in.
• Klik de L-Boxx op de opnamen (11).
• Zet de zuiger in een droge ruimte en beveilig deze tegen gebruik door onbevoegden.
• Druk voor het vastzetten van de zwenkwielen (18) de zwenkwielrem (17) omlaag.

Transport (zie afbeelding M)

• Schroef voor het transport van de zuiger de afsluitstop (2) op de slangopname (3).
• Draag de zuiger alleen aan de draaggreep (10).
• Gebruik de geleidingsbeugel (12) om de zuiger te schuiven of over trapbordessen te trekken.

Verhelpen van storingen

Als een storing (bijv. filterbreuk) optreedt, dan moet de zuiger onmiddellijk uitgeschakeld worden. Vóór hernieuwde ingebruikname moet de storing verholpen worden.

Probleem Oplossing

Zuigturbine start niet. - Controleer netsnoer, netstekker, zekering, stopcontact en vulhoogtesensoren (40).
	Moduskeuzeschakelaar (7) staat op „Automatische start/stop“.- Zet de moduskeuzeschakelaar (7) op het symbool „Zuigen“ of schakel het op het stopcontact (5) aangesloten elektrisch gereedschap in.
Zuigturbine schakelt uit.	- Maak het reservoir (1) leeg.
Zuigturbine start niet meer na het leegmaken van het reservoir.	- Schakel de zuiger uit en wacht 5 seconden, schakel deze na 5 seconden weer in.- Reinig de vulhoogtesensoren (40) en de tussenruimte van de vulhoogtesensoren (40) met een borstel.
Zuigkracht onvoldoende.	- Verwijder verstoppingen uit zuigmond, zuigbuis (35), zuigslang (27) of platte plooifilter (30).- Vervang afvalzak (29) of stofzak.- Klik de filterafdekking (39) correct vast.- Breng het bovenstuk van de zuiger (13) correct aan en sluit de sluitingen (15).- Vervang de platte plooifilter (30).
Stoflekkage bij het zuigen	- Controleer de correcte inbouw van de platte plooifilter (30).- Vervang de platte plooifilter (30).
Automatische uitschakeling (nat zui-gen) spreekt niet aan.	- Reinig de vulhoogtesensoren (40) en de tussenruimte van de vulhoogtesensoren (40) met een borstel.Bij elektrisch niet geleidende vloeistoffen of bij schuimvorming werkt de automati-sche uitschakeling niet.- Controleer voortdurend het vulniveau.

Waarschuwingssignaal is te horen. Zuigcapaciteit te gering ingesteld.

72 | Dansk

Probleem Oplossing

	- Stel de zuigcapaciteitregelaar (8) op een hogere waarde in.
	Verkeerde slangdiameter ingesteld.- Zet de volumestroomregelaar (6) op de juiste zuigslangdiameter.
	Zuigslang (27) verstopt of geknikt.- Verhelp de verstopping of knik.
	Afvalzak/stofzak vol.- Vervang afvalzak (29) of stofzak.
	Platte plooifilter (30) vuil.- Reinig of vervang eventueel de platte plooifilter.
	Onvoldoende luchtstroom door het aangesloten elektrische gereedschap.- Valse-luchtopening (26) van de afzuigadapter (25) openen: draai de ring op de af-zuigadapter zolang tot de valse-luchtopening helemaal geopend is.- Indien aanwezig: open de valse-luchtopening van het elektrische gereedschap.
	Storing van de bewakingselektronica.- Neem contact op met een erkende Bosch-klantenservicewerkplaats.
Automatische filterreiniging werkt niet.	- Activeer de filterreiniging (AFC-toets (9) bedienen).
	- Sluit de zuigslang (27) aan.
Automatische filterreiniging kan niet worden uitgeschakeld.	- Neem contact op met een erkende Bosch-klantenservicewerkplaats.
Automatische filterreiniging kan niet worden ingeschakeld.	- Neem contact op met een erkende Bosch-klantenservicewerkplaats.

Accessoires

Accessoirenummer

Papieren filterzak (droog) 2 607 432 035

Vliesfilterzak (droog) 2 607 432 037

Natfilterzak (nat) 2 607 432 039

Afvalzak (PE) (droog/nat) 2 607 432 043

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Zuiger, accessoires en verpakkingen dienen op een voor het milieu verantwoorde wijze te worden gerecycled.

Voer de zuiger niet met het huisvuil af!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU betreffende elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare zuigers apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Dansk
