MODE D'EMPLOI GAS 55 M AFC Professional BOSCH

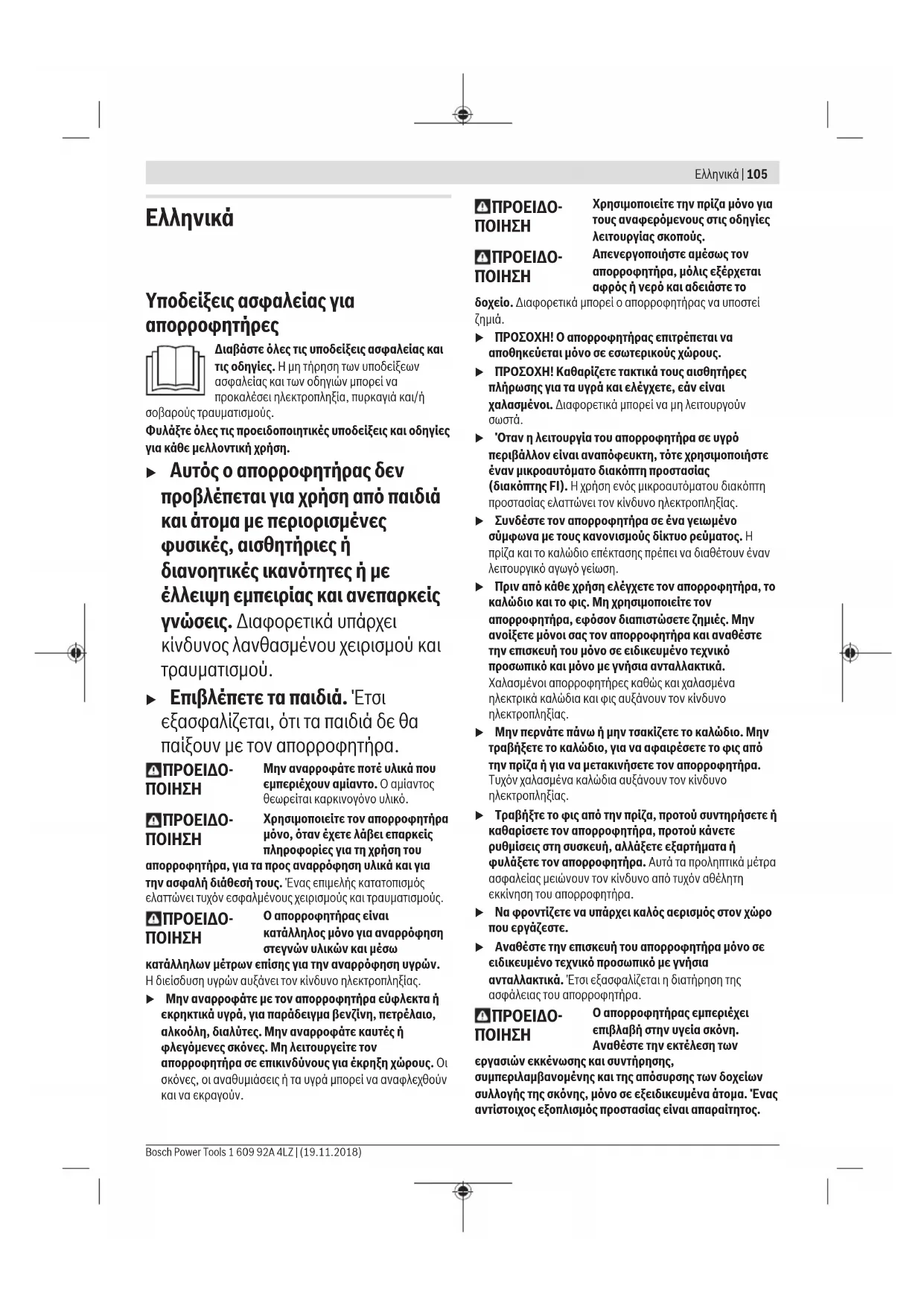

el Πρωτότυπο οδηγιών χρήσης

Υποδείξεις ασφαλείας για

Διαβάστε όλες τις υποδείξεις ασφαλείας και

τις οδηγίες. Η μη τήρηση των υποδείξεων

ασφαλείας και των οδηγιών μπορεί να

προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή

σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες

για κάθε μελλοντική χρήση.

u Αυτός ο απορροφητήρας δεν

προβλέπεται για χρήση από παιδιά

και άτομα με περιορισμένες

φυσικές, αισθητήριες ή

διανοητικές ικανότητες ή με

έλλειψη εμπειρίας και ανεπαρκείς

γνώσεις. Διαφορετικά υπάρχει

κίνδυνος λανθασμένου χειρισμού και

u Επιβλέπετε τα παιδιά. Έτσι

εξασφαλίζεται, ότι τα παιδιά δε θα

παίξουν με τον απορροφητήρα.

Μην αναρροφάτε ποτέ υλικά που

εμπεριέχουν αμίαντο. Ο αμίαντος

θεωρείται καρκινογόνο υλικό.

Χρησιμοποιείτε τον απορροφητήρα

μόνο, όταν έχετε λάβει επαρκείς

πληροφορίες για τη χρήση του

απορροφητήρα, για τα προς αναρρόφηση υλικά και για

την ασφαλή διάθεσή τους. Ένας επιμελής κατατοπισμός

ελαττώνει τυχόν εσφαλμένους χειρισμούς και τραυματισμούς.

Ο απορροφητήρας είναι

κατάλληλος μόνο για αναρρόφηση

στεγνών υλικών και μέσω

κατάλληλων μέτρων επίσης για την αναρρόφηση υγρών.

Η διείσδυση υγρών αυξάνει τον κίνδυνο ηλεκτροπληξίας. u Μην αναρροφάτε με τον απορροφητήρα εύφλεκτα ή εκρηκτικά υγρά, για παράδειγμα βενζίνη, πετρέλαιο,

αλκοόλη, διαλύτες. Μην αναρροφάτε καυτές ή

φλεγόμενες σκόνες. Μη λειτουργείτε τον

απορροφητήρα σε επικινδύνους για έκρηξη χώρους. Οι

σκόνες, οι αναθυμιάσεις ή τα υγρά μπορεί να αναφλεχθούν

Χρησιμοποιείτε την πρίζα μόνο για

τους αναφερόμενους στις οδηγίες

λειτουργίας σκοπούς.

Απενεργοποιήστε αμέσως τον

απορροφητήρα, μόλις εξέρχεται

αφρός ή νερό και αδειάστε το

δοχείο. Διαφορετικά μπορεί ο απορροφητήρας να υποστεί

ζημιά. u ΠΡΟΣΟΧΗ! Ο απορροφητήρας επιτρέπεται να αποθηκεύεται μόνο σε εσωτερικούς χώρους. u ΠΡΟΣΟΧΗ! Καθαρίζετε τακτικά τους αισθητήρες πλήρωσης για τα υγρά και ελέγχετε, εάν είναι

χαλασμένοι. Διαφορετικά μπορεί να μη λειτουργούν

σωστά. u Όταν η λειτουργία του απορροφητήρα σε υγρό περιβάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε

έναν μικροαυτόματο διακόπτη προστασίας

(διακόπτηςFI). Ηχρήση ενός μικροαυτόματου διακόπτη

προστασίας ελαττώνει τον κίνδυνο ηλεκτροπληξίας. u Συνδέστε τον απορροφητήρα σε ένα γειωμένο σύμφωνα με τους κανονισμούς δίκτυο ρεύματος. Η

πρίζα και το καλώδιο επέκτασης πρέπει να διαθέτουν έναν

λειτουργικό αγωγό γείωση. u Πριν από κάθε χρήση ελέγχετε τον απορροφητήρα, το καλώδιο και το φις. Μη χρησιμοποιείτε τον

απορροφητήρα, εφόσον διαπιστώσετε ζημιές. Μην

ανοίξετε μόνοι σας τον απορροφητήρα και αναθέστε

την επισκευή του μόνο σε ειδικευμένο τεχνικό

προσωπικό και μόνο με γνήσια ανταλλακτικά.

Χαλασμένοι απορροφητήρες καθώς και χαλασμένα

ηλεκτρικά καλώδια και φις αυξάνουν τον κίνδυνο

ηλεκτροπληξίας. u Μην περνάτε πάνω ή μην τσακίζετε το καλώδιο. Μην τραβήξετε το καλώδιο, για να αφαιρέσετε το φις από

την πρίζα ή για να μετακινήσετε τον απορροφητήρα.

Τυχόν χαλασμένα καλώδια αυξάνουν τον κίνδυνο

ηλεκτροπληξίας. u Τραβήξτε το φις από την πρίζα, προτού συντηρήσετε ή καθαρίσετε τον απορροφητήρα, προτού κάνετε

ρυθμίσεις στη συσκευή, αλλάξετε εξαρτήματα ή

φυλάξετε τον απορροφητήρα. Αυτά τα προληπτικά μέτρα

ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη

εκκίνηση του απορροφητήρα. u Να φροντίζετε να υπάρχει καλός αερισμός στον χώρο που εργάζεστε. u Αναθέστε την επισκευή του απορροφητήρα μόνο σε ειδικευμένο τεχνικό προσωπικό με γνήσια

ανταλλακτικά. Έτσι εξασφαλίζεται η διατήρηση της

ασφάλειας του απορροφητήρα.

Ο απορροφητήρας εμπεριέχει

επιβλαβή στην υγεία σκόνη.

Αναθέστε την εκτέλεση των

εργασιών εκκένωσης και συντήρησης,

συμπεριλαμβανομένης και της απόσυρσης των δοχείων

συλλογής της σκόνης, μόνο σε εξειδικευμένα άτομα. Ένας

αντίστοιχος εξοπλισμός προστασίας είναι απαραίτητος.

Ελληνικά | 105 Bosch Power Tools 1 609 92A 4LZ | (19.11.2018)106 | Ελληνικά

1 609 92A 4LZ | (19.11.2018) Bosch Power Tools

Μη λειτουργείτε τον απορροφητήρα χωρίς το πλήρες

σύστημα φίλτρου. Διαφορετικά κινδυνεύει η υγεία σας.

u Πριν τη θέση σε λειτουργία ελέγξτε την άψογη

κατάσταση του εύκαμπτου σωλήνα αναρρόφησης.

Αφήστε τον εύκαμπτο σωλήνα αναρρόφησης

συναρμολογημένο στον απορροφητήρα, για να μην

εξέλθει ακούσια σκόνη. Διαφορετικά μπορεί να

u Μη χρησιμοποιείτε τον απορροφητήρα ως κάθισμα. Ο

απορροφητήρας μπορεί να υποστεί ζημιά.

u Χρησιμοποιείτε το ηλεκτρικό καλώδιο και τον

εύκαμπτο σωλήνα αναρρόφησης προσεκτικά.

Διαφορετικά μπορεί να εκθέσετε σε κίνδυνο άλλα

u Μην καθαρίζετε τον απορροφητήρα με απευθείας

κατευθυνόμενη ακτίνα νερού. Η διείσδυση νερού στο

άνω τμήμα του απορροφητήρα αυξάνει τον κίνδυνο

Τα σύμβολα που ακολουθούν μπορεί να έχουν σημασία για τη

χρήση του απορροφητήρα σας. Παρακαλούμε να

αποτυπώσετε στο μυαλό σας τα σύμβολα και τη σημασία τους.

Η σωστή ερμηνεία των συμβόλων σας βοηθάει στην καλύτερη

και ασφαλέστερη χρήση του απορροφητήρα.

Σύμβολα και η σημασία τους

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Η μη

τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει

ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Απορροφητήρας της κατηγορίας σκόνης M κατά IEC/EN 60335-2-69 για ξηρή

αναρρόφηση επιβλαβούς στην υγεία σκόνης με οριακή τιμή έκθεσης ≥ 0,1 mg/m

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Ο απορροφητήρας εμπεριέχει επιβλαβή στην υγεία σκόνη.

Αναθέστε την εκτέλεση των εργασιών εκκένωσης και συντήρησης,

συμπεριλαμβανομένης και της απόσυρσης των δοχείων συλλογής της σκόνης,

μόνο σε εξειδικευμένα άτομα. Ένας αντίστοιχος εξοπλισμός προστασίας είναι

απαραίτητος. Μη λειτουργείτε τον απορροφητήρα χωρίς το πλήρες σύστημα

φίλτρου. Διαφορετικά κινδυνεύει η υγεία σας.

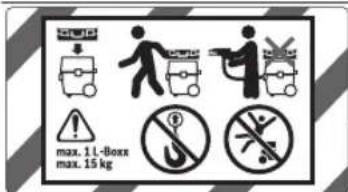

Για τη μεταφορά του απορροφητήρα και για τη φύλαξη με εξοικονόμηση

χώρου των εξαρτημάτων του απορροφητήρα και/ή του ηλεκτρικού

εργαλείου μπορείτε να τοποθετήσετε ένα L-Boxx στο επάνω μέρος του

Μην αναρροφάτε με τοποθετημένο L-Boxx. Το κέντρο βάρους του

απορροφητήρα μετατοπίζεται προς τα επάνω. Ο απορροφητήρας μπορεί

να ανατραπεί. Υπάρχει κίνδυνος τραυματισμού και ζημιάς.

Τοποθετείτε το πολύ ένα L-Boxx.

Το βάρος του L-Boxx μαζί με το περιεχόμενο δεν επιτρέπεται να ξεπερνά

Μην αναρτήσετε τον απορροφητήρα, π.χ. κατά τη μεταφορά, από

ένα γάντζο γερανού. Ο απορροφητήρας δεν επιτρέπεται να ανυψωθεί

με γερανό. Υπάρχει κίνδυνος τραυματισμού και ζημιάς.

Μη χρησιμοποιείτε τον απορροφητήρα ως κάθισμα, σκάλα ή

σκαλοπάτι. Ο απορροφητήρας μπορεί να ανατραπεί και να υποστεί

ζημιά. Υπάρχει κίνδυνος τραυματισμού.

Διάταξη αυτόματης εκκίνησης/στάσης

Αναρρόφηση της δημιουργούμενης σκόνης από τα ευρισκόμενα σε

λειτουργία ηλεκτρικά εργαλείαΣύμβολα και η σημασία τους

Ο απορροφητήρας ενεργοποιείται αυτόματα και απενεργοποιείται με

Αναρρόφηση της συγκεντρωμένης σκόνης

Διάταξη επιτήρησης ογκομετρικής ροής για μια διάμετρο εύκαμπτου

Διάταξη επιτήρησης ογκομετρικής ροής για μια διάμετρο εύκαμπτου

Διάταξη επιτήρησης ογκομετρικής ροής για μια διάμετρο εύκαμπτου

Συνεχής ρύθμιση της δύναμης αναρρόφησης:

– Μέγιστη απορροφητική ικανότητα για εφαρμογές με μεγάλη

– Μειωμένη απορροφητική ικανότητα για εφαρμογές με μικρή

δημιουργία σκόνης και π.χ. για τη ρύθμιση της δύναμης αναρρόφησης

ανάμεσα στο συνδεδεμένο ηλεκτρικό εργαλείο και στην επιφάνεια του

επεξεργαζόμενου κομματιού (π.χ. κατά τη λείανση)

Αυτόματος καθαρισμός φίλτρου (AFC = Automatic Filter Cleaning)

Στοιχεία της επιτρεπόμενης ισχύος σύνδεσης του συνδεδεμένου ηλεκτρικού εργαλείου

(ειδική για κάθε χώρα)

Περιγραφή προϊόντος και ισχύος

Χρήση σύμφωνα με τον σκοπό προορισμού

Η συσκευή προορίζεται για την ανίχνευση, αναρρόφηση,

μεταφορά και διαχωρισμό αποβλήτων ξύλου και μη εύφλεκτης

ξηρής σκόνης, μη εύφλεκτων υγρών και ενός μείγματος νερού-

αέρα. Ο απορροφητήρας ελέγχθηκε σύμφωνα με την

τεχνολογία καταπολέμησης της σκόνης αντιστοιχεί στην

κατηγορία σκόνης M. Είναι κατάλληλος για τις αυξημένες

καταπονήσεις σε περίπτωση επαγγελματικής χρήσης, π.χ. στη

βιοτεχνία, στη βιομηχανία και στα συνεργεία.

Οι απορροφητήρες της κατηγορίας σκόνης M κατά IEC/EN

60335-2-69 επιτρέπεται να χρησιμοποιούνται μόνο για την

απορρόφηση και αναρρόφηση επιβλαβούς στην υγεία σκόνης

με οριακή τιμή έκθεσης ≥0,1mg/m

Χρησιμοποιείτε τον απορροφητήρα μόνο όταν είσαστε σε

θέση να αξιολογήσετε σωστά και χωρίς περιορισμούς όλες του

τις λειτουργίες ή όταν έχετε λάβει σχετικές οδηγίες.

Απεικονιζόμενα στοιχεία

Η απαρίθμηση στα απεικονιζόμενα στοιχεία αναφέρεται στην

παράσταση του απορροφητήρα στις σελίδες γραφικών.

Πώμα για σύνδεση αναρρόφησης

Υποδοχή του εύκαμπτου σωλήνα

Στήριγμα για τον εύκαμπτο σωλήνα αναρρόφησης

Πρίζα για ηλεκτρικό εργαλείο

Ρυθμιστής ογκομετρικής ροής

Διακόπτης επιλογής τρόπου λειτουργίας

Ρυθμιστής απορροφητικής ικανότητας

Επάνω μέρος του απορροφητήρα

Κλείστρο για το επάνω μέρος του απορροφητήρα

Φρένο τροχίσκων οδήγησης

Βραχίονας τροχίσκων οδήγησης

Κλείστρο του καλύμματος του φίλτρου

Στήριγμα για το ακροφύσιο αναρρόφησης αρμών/

Στήριγμα για τους σωλήνες αναρρόφησης

Εύκαμπτος σωλήνας εκροής

Στήριγμα για το πέλμα δαπέδου

Προσαρμογέας αναρρόφησης

Άνοιγμα τυχαίας εισαγωγής αέρα

Εύκαμπτος σωλήνας αναρρόφησης

Επίπεδο πτυχωτό φίλτρο (PES)

Ακροφύσιο αναρρόφησης αρμών

Υποδοχή για το στήριγμα του εύκαμπτου σωλήνα

Φωτοδίοδος (LED) ελέγχου

Αισθητήρες στάθμης πλήρωσης

Απορροφητήρας υγρής/

Ονομαστική ισχύς W 1.200

Χωρητικότητα δοχείου (μικτή) λίτρα 55

Καθαρή χωρητικότητα (υγρά) λίτρα 40

Χωρητικότητα σάκου σκόνης λίτρα 27

– Απορροφητήρας hPa 230

Μέγιστη ογκομετρική ροή

Μέγιστη απορροφητική

Απορροφητήρας υγρής/

Επιφάνεια πτυχωτού φίλτρου m

Βάρος κατά EPTA-Procedure

Κατηγορία προστασίας /I

Βαθμός προστασίας IPX4

A) Μετρημένη με έναν εύκαμπτο σωλήνα αναρρόφησης Ø 35 mm

Τα στοιχεία ισχύουν για μια ονομαστική τάση [U] 230 V. Σε περίπτωση

που υπάρχουν αποκλίνουσες τάσεις και στις ειδικές για κάθε χώρα

εκδόσεις αυτά τα στοιχεία μπορεί να διαφέρουν.

Διάταξη αυτόματης εκκίνησης/στάσης

Ονομαστική τάση Μέγιστη ισχύς Ελάχιστη ισχύς

Στοιχεία της επιτρεπόμενης ισχύος σύνδεσης του συνδεδεμένου

ηλεκτρικού εργαλείου.

Στα άλλα ειδικά για κάθε χώρα μοντέλα μπορούν αυτές οι τιμές να

αποκλίνουν. Προσέξτε τα στοιχεία στην πρίζα του απορροφητήρα

Πληροφορίες για θόρυβο και δονήσεις

Τιμές εκπομπής θορύβου υπολογισμένες κατά

Η Α-σταθμισμένη στάθμη ηχητικής πίεσης του απορροφητήρα

ανέρχεται τυπικά στα 70dB(A). Ανασφάλεια K=3dB. Η

στάθμη θορύβου κατά την εργασία μπορεί να ξεπεράσει τα

Φοράτε προστασία ακοής!

Οι συνολικές τιμές ταλαντώσεων a

(διανυσματικό άθροισμα

τριών κατευθύνσεων) και η ανασφάλεια K εξακριβώθηκαν

σύμφωνα με το πρότυπο EN60335-2-69: a

Συναρμολόγηση u Να βγάζετε το φις από την πρίζα πριν διεξάγετε κάποια εργασία στον ίδιο τον απορροφητήρα.

Συναρμολόγηση του στηρίγματος για τον

εύκαμπτο σωλήνα αναρρόφησης (βλέπε εικόνα

– Σπρώξτε το στήριγμα (4) για τον εύκαμπτο σωλήνα

αναρρόφησης δυνατά από επάνω στις προβλεπόμενες γι’

αυτό υποδοχές (36), μέχρι να ασφαλίσει.

Συναρμολόγηση του εύκαμπτου σωλήνα

αναρρόφησης (βλέπε εικόνα B)

– Τοποθετήστε τον εύκαμπτο σωλήνα αναρρόφησης (27)

στην υποδοχή του εύκαμπτου σωλήνα (3) και γυρίστε τον

προς τη φορά των δεικτών του ρολογιού μέχρι τέρμα.

Υπόδειξη: Κατά την αναρρόφηση, με την τριβή της σκόνης

στον εύκαμπτο σωλήνα αναρρόφησης και στα εξαρτήματα

αναρρόφησης, δημιουργείται ένα ηλεκτροστατικό φορτίο, το

οποίο ο χρήστης μπορεί να αντιληφθεί στη μορφή στατικήςεκφόρτισης (ανάλογα με τις συνθήκες του περιβάλλοντος και

τη σωματική αίσθηση).

Γενικά η Bosch συνιστά τη χρήση ενός αντιστατικού

εύκαμπτου σωλήνα αναρρόφησης (εξάρτημα) κατά την

αναρρόφηση λεπτής σκόνης και στεγνών υλικών.

Συναρμολόγηση των εξαρτημάτων αναρρόφησης

Ο εύκαμπτος σωλήνας αναρρόφησης (27) είναι εξοπλισμένος

με ένα σύστημα κλιπ, με το οποίο μπορεί να συνδεθούν τα

εξαρτήματα αναρρόφησης (προσαρμογέας αναρρόφησης

(25), κυρτό ακροφύσιο (28)).

Συναρμολόγηση των ακροφυσίων και των σωλήνων

– Τοποθετήστε το κυρτό ακροφύσιο (28) πάνω στον

εύκαμπτο σωλήνα αναρρόφησης (27), ώσπου τα δύο

κουμπιά (37) του εύκαμπτου σωλήνα αναρρόφησης να

ασφαλίσουν με τον χαρακτηριστικό ήχο.

– Τοποθετήστε μετά το επιθυμητό εξάρτημα αναρρόφησης

(πέλμα δαπέδου, ακροφύσιο αναρρόφησης αρμών,

σωλήνας αναρρόφησης κλπ.) σταθερά πάνω στο κυρτό

– Για την αποσυναρμολόγηση, πατήστε τα κουμπιά (37) προς

τα μέσα και τραβήξτε τα εξαρτήματα μεταξύ τους.

Συναρμολόγηση του προσαρτήματος αναρρόφησης

– Τοποθετήστε τον προσαρμογέα αναρρόφησης (25) πάνω

στον εύκαμπτο σωλήνα αναρρόφησης (27), ώσπου τα δύο

κουμπιά (37) του εύκαμπτου σωλήνα αναρρόφησης να

ασφαλίσουν με τον χαρακτηριστικό ήχο.

– Για την αποσυναρμολόγηση, πατήστε τα κουμπιά (37) προς

τα μέσα και τραβήξτε τα εξαρτήματα μεταξύ τους.

Τοποθέτηση/αφαίρεση του σάκου αποκομιδής ή

του σάκου σκόνης (ξηρή αναρρόφηση) (βλέπε

Για την ξηρή αναρρόφηση ουσιών σύμφωνα με την κατηγορία

σκόνης M πρέπει να χρησιμοποιήσετε έναν σάκο αποκομιδής

(29) ή έναν σάκο σκόνης.

Εφόσον αναρροφούνται ουσίες χωρίς ή με μια οριακή τιμή

(αντίστοιχα στην κατηγορία σκόνης M),

μπορεί να γίνει η αναρρόφηση απευθείας στο δοχείο.

Υπόδειξη: Σε περίπτωση χρήσης ενός χάρτινου σάκου φίλτρου

πρέπει, σε περίπτωση χρήσης ενός σάκου φίλτρου κετσέ θα

έπρεπε να απενεργοποιήσετε τον αυτόματο καθαρισμό

φίλτρου (AFC) (βλέπε «Αυτόματος καθαρισμός φίλτρου

(βλέπε εικόνα I)», Σελίδα111).

Ο απορροφητήρας εμπεριέχει

επιβλαβή στην υγεία σκόνη.

Αναθέστε την εκτέλεση των

εργασιών εκκένωσης και συντήρησης,

συμπεριλαμβανομένης και της απόσυρσης των δοχείων

συλλογής της σκόνης, μόνο σε εξειδικευμένα άτομα. Ένας

αντίστοιχος εξοπλισμός προστασίας είναι απαραίτητος.

Μη λειτουργείτε τον απορροφητήρα χωρίς το πλήρες

σύστημα φίλτρου. Διαφορετικά κινδυνεύει η υγεία σας.

Τοποθέτηση του σάκου αποκομιδής

– Ανοίξτε τα κλείστρα (15) και αφαιρέστε το επάνω μέρος

του απορροφητήρα (13).

– Τοποθετήστε τον σάκο αποκομιδής (29) με το άνοιγμα

πλήρωσης προς τα εμπρός μέσα στο δοχείο (1).

– Τραβήξτε το άνοιγμα πλήρωσης πάνω στη φλάντζα

σύνδεσης μέχρι την εσοχή της φλάντζας σύνδεσης.

– Βεβαιωθείτε, ότι ο σάκος αποκομιδής (29) ακουμπά

εντελώς στα εσωτερικά τοιχώματα του δοχείου (1).

– Αναδιπλώστε το υπόλοιπο του σάκου αποκομιδής (29)

πάνω από το περιθώριο του δοχείου (1).

– Τοποθετήστε το επάνω μέρος του απορροφητήρα (13) και

κλείστε τα κλείστρα (15).

Αφαίρεση και κλείσιμο του σάκου αποκομιδής

– Ανοίξτε τα κλείστρα (15) και αφαιρέστε το επάνω μέρος

του απορροφητήρα (13).

– Αφαιρέστε τον γεμάτο σάκο αποκομιδής (29) από τη

φλάντζα σύνδεσης προς τα πίσω.

– Απομακρύνετε τον σάκο αποκομιδής (29) προσεκτικά,

χωρίς να υποστεί ζημιά, από το δοχείο (1).

Προσέξτε εδώ, να μη γρατζουνιστεί ο σάκος αποκομιδής

στη φλάντζα σύνδεσης ή σε άλλα κοφτερά αντικείμενα.

– Αφαιρέστε το κάλυμμα της αυτοκόλλητης ταινίας και

κολλήστε τον σάκο αποκομιδής.

Μετά δέστε τον σάκο αποκομιδής (29) κάτω από το

άνοιγμα πλήρωσης με το κάλυμμα της αυτοκόλλητης ταινίας

Αλλαγή/τοποθέτηση του σάκου σκόνης (εξάρτημα)

– Ανοίξτε τα κλείστρα (15) και αφαιρέστε το επάνω μέρος

του απορροφητήρα (13).

– Αφαιρέστε τον γεμάτο σάκο σκόνης από τη φλάντζα

σύνδεσης προς τα πίσω. Κλείστε το στόμιο του σάκου

σκόνης διπλώνοντας το καπάκι. Αφαιρέστε τον κλειστό

σάκο σκόνης από το δοχείο (1).

– Περάστε τον νέο σάκο σκόνης πάνω από τη φλάντζα

σύνδεσης του απορροφητήρα. Βεβαιωθείτε, ότι ο σάκος

σκόνης ακουμπά σε όλο του το μήκος στο εσωτερικό

τοίχωμα του δοχείου (1).

– Τοποθετήστε το επάνω μέρος του απορροφητήρα (13) και

κλείστε τα κλείστρα (15).

Τοποθέτηση του λαστιχένιου χείλους (υγρή

αναρρόφηση) (βλέπε εικόνα E)

Υπόδειξη: Οι απαιτήσεις στον βαθμό διέλευσης (κατηγορία

σκόνης M) αποδείχθηκαν μόνο για την ξηρή αναρρόφηση.

– Απομακρύνετε τις λωρίδες βούρτσας (33) με ένα

κατάλληλο εργαλείο από το πέλμα δαπέδου (34).

– Τοποθετήστε τα λαστιχένια χείλη (32) στο πέλμα δαπέδου

Υπόδειξη: Η δομημένη πλευρά στα λαστιχένια χείλη πρέπει να

δείχνει προς τα έξω.

Bosch Power Tools 1 609 92A 4LZ | (19.11.2018)110 | Ελληνικά

1 609 92A 4LZ | (19.11.2018) Bosch Power Tools

Τοποθέτηση του L-BOXX (βλέπε εικόνα F)

Για τη μεταφορά του απορροφητήρα και για τη φύλαξη με

εξοικονόμηση χώρου των εξαρτημάτων του απορροφητήρα

και/ή του ηλεκτρικού εργαλείου μπορείτε να τοποθετήσετε

ένα L-BOXX στο επάνω μέρος του απορροφητήρα.

– Τοποθετήστε το L-BOXX στις υποδοχές (11).

u Μην αναρροφάτε με τοποθετημένο L-BOXX. Το κέντρο

βάρους του απορροφητήρα μετατοπίζεται προς τα επάνω.

Ο απορροφητήρας μπορεί να ανατραπεί. Υπάρχει κίνδυνος

τραυματισμού και ζημιάς.

u Μη μεταφέρετε τον απορροφητήρα από τη λαβή

μεταφοράς του τοποθετημένου L-BOXX. Ο

απορροφητήρας είναι πολύ βαρύ για τη λαβή μεταφοράς

του L-BOXX. Υπάρχει κίνδυνος τραυματισμού και ζημιάς.

u Τραβήξτε το φις από την πρίζα, προτού συντηρήσετε ή

καθαρίσετε τον απορροφητήρα, προτού κάνετε

ρυθμίσεις στη συσκευή, αλλάξετε εξαρτήματα ή

φυλάξετε τον απορροφητήρα. Αυτά τα προληπτικά μέτρα

ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη

εκκίνηση του απορροφητήρα.

u Προσέξτε την τάση δικτύου! Η τάση της πηγής ρεύματος

πρέπει να ταυτίζεται με τα στοιχεία πάνω στην πινακίδα

τύπου του απορροφητήρα. Οι χαρακτηριζόμενοι με 230V

φορτιστές μπορούν να λειτουργήσουν επίσης στα 220V.

u Ενημερώνεστε σχετικά με τις ισχύουσες διατάξεις/τους

ισχύοντες νόμους της χώρας σας σχετικά με τον

χειρισμό των ανθυγιεινών σκονών.

Ο απορροφητήρας επιτρέπεται να χρησιμοποιηθεί για την

αναρρόφηση των εξής υλικών:

– Σκόνες με μια οριακή τιμή έκθεσης ≥0,1mg/m

Κατά κανόνα, ο απορροφητήρας δεν επιτρέπεται να

χρησιμοποιηθεί σε χώρους εκτεθειμένους σε κίνδυνο έκρηξης.

Για να εξασφαλίσετε μια ιδανική απορροφητική ικανότητα,

πρέπει να ξετυλίξετε τον εύκαμπτο σωλήνα αναρρόφησης

(27) πάντοτε εντελώς από το επάνω μέρος του

Αναρρόφηση της συγκεντρωμένης σκόνης

– Ρυθμίστε τον ρυθμιστή ογκομετρικής ροής (6) στη

χρησιμοποιούμενη διάμετρο εύκαμπτου σωλήνα.

– Για την ενεργοποίηση του απορροφητήρα,

θέστε τον διακόπτη επιλογής τρόπων

λειτουργίας (7) στο σύμβολο «Αναρρόφηση».

– Για την απενεργοποίηση του

απορροφητήρα, θέστε τον διακόπτη επιλογής

τρόπων λειτουργίας (7) στο σύμβολο

Ο απορροφητήρας είναι εξοπλισμένος με μια διάταξη

επιτήρησης της ογκομετρικής ροής. Η διάταξη επιτήρησης της

ογκομετρικής ροής στον τρόπο λειτουργίας «Αναρρόφηση»

είναι σταθερά ρυθμισμένη σε μια τιμή 20m/, ανεξάρτητα από

τη θέση του ρυθμιστή της ογκομετρικής ροής (6).

Όταν αυτή η τιμή πέσει κάτω του σταθερού ορίου, π.χ. λόγω

συγκεντρωμένης ρύπανσης στον εύκαμπτο σωλήνα

αναρρόφησης, ενός γεμάτου σάκου σκόνης ή ενός φραγμένου

επίπεδου πτυχωτού φίλτρου, ηχεί ένα ακουστικό

προειδοποιητικό σήμα. Σε αυτή την περίπτωση

απενεργοποιήστε τον απορροφητήρα και ελέγξτε τον, όπως

περιγράφεται στην ενότητα «Αντιμετώπιση βλαβών».

Αναρρόφηση της δημιουργούμενης σκόνης από τα

ευρισκόμενα σε λειτουργία ηλεκτρικά εργαλεία (βλέπε

u Όταν ο εξερχόμενος αέρας επιστρέφει στον χώρο,

στον χώρο χρήσης πρέπει να επικρατεί επαρκής ρυθμός

ανανέωσης αέρα. Τηρείτε τις σχετικές εθνικές

Στον απορροφητήρα είναι ενσωματωμένη μια πρίζα σούκο

(5). Μπορείτε να συνδέσετε εκεί ένα εξωτερικό ηλεκτρικό

εργαλείο. Προσέξτε στη μέγιστη επιτρεπόμενη κατανάλωση

ενέργειας του συνδεδεμένου ηλεκτρικού εργαλείου.

Για να εξασφαλιστεί μια επαρκής μεταφορά σκόνης στη θέση

αναρρόφησης, δεν επιτρέπεται η ογκομετρική ροή να πέσει

κάτω από την ελάχιστη ογκομετρική ροή για το συνδεδεμένο

Διάμετρος σωλήνα Τιμή ρύθμισης της

– Ρυθμίστε τον ρυθμιστή ογκομετρικής ροής (6) στη

χρησιμοποιούμενη διάμετρο εύκαμπτου σωλήνα.

– Συναρμολογήστε τον προσαρμογέα αναρρόφησης (25)

(βλέπε «Συναρμολόγηση του προσαρτήματος

αναρρόφησης», Σελίδα109).

– Τοποθετήστε τον προσαρμογέα αναρρόφησης (25) στο

στόμιο αναρρόφησης του ηλεκτρικού εργαλείου.

Υπόδειξη: Κατά την εργασία με ηλεκτρικά εργαλεία, των

οποίων η παροχή αέρα στον εύκαμπτο σωλήνα αναρρόφησης

είναι μικρή (π.χ. σέγες, λειαντήρες κλπ.), πρέπει να ανοίξει το

άνοιγμα τυχαίας εισαγωγής αέρα (26) του προσαρμογέα

αναρρόφησης (25). Μόνο έτσι μπορεί να εργάζεται ο

αυτόματος καθαρισμός φίλτρου χωρίς πρόβλημα.

Γυρίστε γι’ αυτό το δακτύλιο πάνω από το άνοιγμα τυχαίας

εισαγωγής αέρα (26), ώσπου να δημιουργηθεί το μέγιστο

– Για τη θέση σε λειτουργία της διάταξης

αυτόματης εκκίνησης/στάσης του

απορροφητήρα θέστε τον διακόπτη

επιλογής τρόπων λειτουργίας (7) στο

σύμβολο «Διάταξη αυτόματης εκκίνησης/

Σε αυτό τον τρόπο λειτουργίας επιβλέπεται

η ογκομετρική ροή ηλεκτρονικά σύμφωνα

με τη ρύθμιση στον ρυθμιστή (6). Η

μεταφορά της σκόνης εξασφαλίζεταιεπαρκώς μόνο όταν επιλεχτεί η σωστή

– Για τη θέση σε λειτουργία του απορροφητήρα

ενεργοποιήστε το συνδεδεμένο στην πρίζα (5) ηλεκτρικό

εργαλείο. Ο απορροφητήρας ξεκινά αυτόματα.

– Απενεργοποιήστε το ηλεκτρικό εργαλείο, για να

τερματίσετε την αναρρόφηση.

Η διάταξη αυτόματης εκκίνησης/στάσης συνεχίζει να

λειτουργεί μέχρι και 15 δευτερόλεπτα, για την

αναρρόφηση της υπόλοιπης σκόνης από τον εύκαμπτο

– Για την απενεργοποίηση του

απορροφητήρα, θέστε τον διακόπτη

επιλογής τρόπων λειτουργίας (7) στο

σύμβολο «Απενεργοποίηση».

Όταν ηχήσει το ακουστικό προειδοποιητικό σήμα, πρέπει να

ελεγχθεί ο απορροφητήρας, όπως περιγράφεται στην ενότητα

«Αντιμετώπιση βλαβών».

Υγρή αναρρόφηση (βλέπε εικόνα H)

u Μην αναρροφάτε με τον απορροφητήρα εύφλεκτα ή

εκρηκτικά υγρά, για παράδειγμα βενζίνη, πετρέλαιο,

αλκοόλη, διαλύτες. Μην αναρροφάτε καυτές ή

φλεγόμενες σκόνες. Μη λειτουργείτε τον

απορροφητήρα σε επικινδύνους για έκρηξη χώρους. Οι

σκόνες, οι αναθυμιάσεις ή τα υγρά μπορεί να αναφλεχθούν

u Ο απορροφητήρας δεν επιτρέπεται να χρησιμοποιηθεί

ως αντλία νερού. Ο απορροφητήρας προορίζεται για την

αναρρόφηση αέρα και μείγματος νερού.

Υπόδειξη: Οι απαιτήσεις στον βαθμό διέλευσης (κατηγορία

σκόνης M) αποδείχθηκαν μόνο για την ξηρή αναρρόφηση.

Βήματα εργασίας πριν την υγρή αναρρόφηση

– Απομακρύνετε, όταν χρειάζεται, τον σάκο αποκομιδής (29)

Υπόδειξη: Για την ευκολότερη απόσυρση χρησιμοποιείτε κατά

την αναρρόφηση μειγμάτων νερού-στερεών υλικών ένα σάκο

υγρού φίλτρου (εξάρτημα), ο οποίος διαχωρίζει το υγρό από

– Τοποθετήστε το λαστιχένιο χείλος (32) στο πέλμα δαπέδου

(34) (βλέπε «Τοποθέτηση του λαστιχένιου χείλους (υγρή

αναρρόφηση) (βλέπε εικόνα E)», Σελίδα109).

– Απενεργοποιήστε τον αυτόματο καθαρισμό φίλτρου (AFC)

(βλέπε «Αυτόματος καθαρισμός φίλτρου (βλέπε εικόνα I)»,

Αναρρόφηση των υγρών

– Για την ενεργοποίηση του απορροφητήρα, θέστε τον

διακόπτη επιλογής τρόπων λειτουργίας (7) στο σύμβολο

Ο απορροφητήρας είναι εξοπλισμένος με αισθητήρες

πλήρωσης (40). Ο απορροφητήρας διακόπτει αυτόματα τη

λειτουργία του μόλις επιτευχθεί το μέγιστο ύψος πλήρωσης.

Θέστε τον διακόπτη επιλογής τρόπων λειτουργίας (7) στο

σύμβολο «Απενεργοποίηση».

Υπόδειξη: Κατά την αναρρόφηση μη αγώγιμων υγρών (για

παράδειγμα γαλάκτωμα διάτρησης, λάδια και γράσα) ο

απορροφητήρας δεν απενεργοποιείται σε περίπτωση γεμάτου

δοχείου. Η στάθμη πλήρωσης πρέπει να ελέγχεται συνεχώς και

το δοχείο πρέπει να εκκενώνεται έγκαιρα.

Όταν κατά την υγρή αναρρόφηση ηχήσει το ακουστικό

προειδοποιητικό σήμα, δεν τίθεται σε κίνδυνο η ασφάλεια

λειτουργίας του απορροφητήρα. Δεν είναι απαραίτητα τυχόν

μέτρα αντιμετώπισης της βλάβης.

– Για την απενεργοποίηση του απορροφητήρα, θέστε τον

διακόπτη επιλογής τρόπων λειτουργίας (7) στο σύμβολο

– Τραβήξτε τον εύκαμπτο σωλήνα εκροής (23) από το

στήριγμά του και απομακρύνετε το ακάθαρτο νερό μέσω

του εύκαμπτου σωλήνα εκροής.

– Για τη μεταφορά του απορροφητήρας βιδώστε τον πώμα

φραγής (2) στην υποδοχή του εύκαμπτου σωλήνα (3).

– Αδειάστε το δοχείο (1).

Για την αποφυγή δημιουργίας μούχλας μετά την υγρή

– Βγάλτε έξω το επίπεδο πτυχωτό φίλτρο (30) και αφήστε το

– Αφαιρέστε το επάνω μέρος του απορροφητήρα (13),

ανοίξτε το κάλυμμα του φίλτρου (39) και αφήστε και τα

δύο να στεγνώσουν καλά.

Αυτόματος καθαρισμός φίλτρου (βλέπε εικόνα I)

Στον αυτόματο καθαρισμό φίλτρου (AFC = Automatic Filter

Cleaning) το επίπεδο πτυχωτό φίλτρο (30) καθαρίζεται κάθε

15 δευτερόλεπτα μέσω αέρα (παλλόμενος θόρυβος).

Το αργότερο, όταν η απορροφητική ικανότητα δεν επαρκεί

πλέον, πρέπει να ενεργοποιηθεί ο καθαρισμός του φίλτρου.

Σε περίπτωση τακτικής χρήσης του καθαρισμού του φίλτρου

αυξάνει η διάρκεια ζωής του φίλτρου.

Για την επίτευξη μιας ιδανικής διάρκειας ζωής του φίλτρου,

απενεργοποιήστε τον αυτόματο καθαρισμό φίλτρου μόνο σε

εξαιρετικές περιπτώσεις, π.χ. σε περίπτωση απορρόφησης

μόνο υγρών ή σε περίπτωση χρήσης ενός χάρτινου σάκου

Ένα επιφανειακά λερωμένο επίπεδο πτυχωτό φίλτρο είναι

πλήρως λειτουργικό. Ένας καθαρισμός με το χέρι του επίπεδου

πτυχωτού φίλτρου με ελαφρό κτύπημα ή φύσημα δεν είναι

απαραίτητος και μπορεί μάλιστα να προξενήσει ζημιά στο

Υπόδειξη: Ο αυτόματος καθαρισμός φίλτρου είναι

ενεργοποιημένος από τη μεριά του εργοστασίου.

Η ενεργοποίηση/απενεργοποίηση του αυτόματου καθαρισμού

φίλτρου είναι δυνατή μόνο σε περίπτωση ενεργοποιημένης

– Απενεργοποίηση AFC

Πατήστε το πλήκτρο AFC (9).

Η φωτοδίοδος (LED) ελέγχου (38) σβήνει.

Πατήστε το πλήκτρο AFC (9).

Η φωτοδίοδος (LED) ελέγχου (38) ανάβει πράσινη.

Bosch Power Tools 1 609 92A 4LZ | (19.11.2018)112 | Ελληνικά

1 609 92A 4LZ | (19.11.2018) Bosch Power Tools

Συντήρηση και σέρβις

Συντήρηση και καθαρισμός

u Τραβήξτε το φις από την πρίζα, προτού συντηρήσετε ή

καθαρίσετε τον απορροφητήρα, προτού κάνετε

ρυθμίσεις στη συσκευή, αλλάξετε εξαρτήματα ή

φυλάξετε τον απορροφητήρα. Αυτά τα προληπτικά μέτρα

ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη

εκκίνηση του απορροφητήρα.

u Διατηρείτε τον απορροφητήρα και τις σχισμές

αερισμού σε καθαρή κατάσταση να μπορείτε για να

εργάζεστε καλά και ασφαλώς.

u Κατά τη συντήρηση και τον καθαρισμό του

απορροφητήρα φοράτε μια προσωπίδα προστασίας από

Μια τυχόν αναγκαία αντικατάσταση του ηλεκτρικού καλωδίου

πρέπει να διεξαχθεί από τη Bosch ή από ένα εξουσιοδοτημένο

κέντρο σέρβις για ηλεκτρικά εργαλεία της Bosch, για να

αποφευχθεί έτσι κάθε κίνδυνος της ασφάλειας.

Όταν ο απορροφητήρας συντηρείται από τον χρήστη, πρέπει

να αποσυναρμολογείται, να καθαρίζεται και να συντηρείται,

όσο αυτό είναι εφικτό, χωρίς να προκαλείται κίνδυνος για το

προσωπικό συντήρησης ή/και για άλλα τυχόν παρευρισκόμενα

άτομα. Ο απορροφητήρας θα πρέπει πριν την

αποσυναρμολόγησή του να καθαρίζεται για να προληφθούν

έτσι τυχόν ενδεχόμενοι κίνδυνοι. Ο χώρος στον οποίο

αποσυναρμολογείται ο απορροφητήρας θα πρέπει να

αερίζεται καλά. Κατά τη συντήρηση να φοράτε έναν

προσωπικό προστατευτικό εξοπλισμό. Ακολούθως πρέπει να

καθαρίζετε την περιοχή που έλαβε χώρα η συντήρηση.

Τουλάχιστον μια φορά τον χρόνο πρέπει να διεξάγεται τεχνικός

έλεγχος, π.χ. έλεγχος του φίλτρου για ζημιές και της

στεγανότητας του απορροφητήρα καθώς και της λειτουργίας

της διάταξης ελέγχου σκόνης, από τον κατασκευαστή ή από

ένα κατάλληλα καταρτισμένο πρόσωπο.

Στους απορροφητήρες της κατηγορίας M, που βρίσκονταν σε

μολυσμένο περιβάλλον, πρέπει να καθαριστούν το εξωτερικό

καθώς και όλα τα μέρη της συσκευής ή να υποστούν μια

επεξεργασία με στεγανοποιητικά. Κατά τη διεξαγωγή εργασιών

συντήρησης και επισκευής πρέπει να αποσύρονται όλα τα

βρώμικα εξαρτήματα που δεν μπορούν να καθαριστούν

ικανοποιητικά. Τα εξαρτήματα αυτά πρέπει να αποσύρονται

μέσα σε ερμητικά κλεισμένους και στεγανούς σάκους

σύμφωνα με τις αντίστοιχες ισχύουσες διατάξεις απόσυρσης

τέτοιων απορριμμάτων.

Αφαίρεση/αλλαγή του επίπεδου πτυχωτού φίλτρου

(βλέπε εικόνες J1−J2)

Η αναρροφητική ικανότητα εξαρτάται από την κατάσταση του

φίλτρου. Καθαρίζετε γι' αυτό τακτικά το φίλτρο.

Αντικαταστήστε αμέσως ένα χαλασμένο επίπεδο πτυχωτό

– Τραβήξτε στο κλείστρο (20) και ανοίξτε το κάλυμμα του

– Πιάστε το επίπεδο πτυχωτό φίλτρο (30) από τις νευρώσεις

και βγάλτε το έξω προς τα επάνω.

– Απομακρύνετε τη σκόνη και τη ρύπανση, που προκύπτει

κατά την αφαίρεση του επίπεδου πτυχωτού φίλτρου (30),

με ένα υγρό πανί από την ακμή κλεισίματος του καλύμματος

Τα επίπεδα πτυχωτά φίλτρα PES και PTFE μπορούν να

ξεπλυθούν κάτω από τρεχούμενο νερό.

– Τοποθετήστε ένα νέο ή καθαρό επίπεδο πτυχωτό φίλτρο

(30) και προσέξτε εδώ την ασφαλή και σωστή

– Κλείστε ξανά το κάλυμμα του φίλτρου (39) (πρέπει να

ασφαλίσει με τον χαρακτηριστικό ήχο).

Καθαρισμός του δοχείου

– Σφουγγίζετε το δοχείο (1) κάπου-κάπου με μη διαβρωτικό

απορρυπαντικό του εμπορίου και αφήστε το να στεγνώσει.

Καθαρισμός των αισθητήρων πλήρωσης (βλέπε εικόνα K)

Καθαρίζετε περιστασιακά τους αισθητήρες πλήρωσης (40).

– Ανοίξτε τα κλείστρα (15) και αφαιρέστε το επάνω μέρος

του απορροφητήρα (13).

– Καθαρίστε τους αισθητήρες πλήρωσης (40) με ένα μαλακό

– Τοποθετήστε το επάνω μέρος του απορροφητήρα (13) και

κλείστε τα κλείστρα (15).

Αποθήκευση/φύλαξη και μεταφορά

Φύλαξη (βλέπε εικόνα L)

– Τυλίξτε το ηλεκτρικό καλώδιο γύρω από το στήριγμα

– Τοποθετήστε τα εξαρτήματα στα προβλεπόμενα γι’ αυτό

στηρίγματα: Σωλήνες αναρρόφησης (35) στα στηρίγματα

(22), ακροφύσιο αναρρόφησης αρμών (31) στο στήριγμα

(21), πέλμα δαπέδου (34) στο στήριγμα (24).

– Ανοίξτε τις ελαστικές ταινίες του στηρίγματος του

εύκαμπτου σωλήνα αναρρόφησης (4) και περάστε τον

εύκαμπτο σωλήνα αναρρόφησης (27) γύρω από το επάνω

μέρος του απορροφητήρα στο στήριγμα (4).

Αναρτήστε ξανά τις ελαστικές ταινίες.

– Τοποθετήστε το L-Boxx στις υποδοχές (11).

– Φυλάξτε τον απορροφητήρα σε έναν στεγνό χώρο και

ασφαλίστε τον από τυχόν αναρμόδια χρήση.

– Για την ακινητοποίηση των ρολών οδήγησης (18) πατήστε

κάτω το φρένο των ρολών οδήγησης (17).

Μεταφορά (βλέπε εικόνα M)

– Για τη μεταφορά του απορροφητήρας βιδώστε τον πώμα

φραγής (2) στην υποδοχή του εύκαμπτου σωλήνα (3).

– Μεταφέρετε τον απορροφητήρα μόνο από τη λαβή

– Χρησιμοποιείτε τον βραχίονα οδήγησης (12) για να

σπρώξετε ή να τραβήξετε τον απορροφητήρα πάνω από τις

ακμές των σκαλοπατιών.

u Εάν παρουσιαστεί μια βλάβη (π.χ. θραύση φίλτρου), ο

απορροφητήρας πρέπει να απενεργοποιηθεί αμέσως.Προτού τεθεί ξανά σε λειτουργία, πρέπει να

αποκατασταθεί η βλάβη.

Πρόβλημα Αντιμετώπιση

Ο στρόβιλος αναρρόφησης δεν ξεκινά. – Ελέγξτε το ηλεκτρικό καλώδιο, το φις, την ασφάλεια, την πρίζα και τους αισθητήρες

Ο διακόπτης επιλογής τρόπων λειτουργίας (7) βρίσκεται στη «Διάταξη αυτόματης

– Θέστε τον διακόπτη επιλογής τρόπων λειτουργίας (7) στο σύμβολο «Αναρρόφηση» ή

ενεργοποιήστε το συνδεδεμένο στην πρίζα (5) ηλεκτρικό εργαλείο.

Ο στρόβιλος αναρρόφησης

– Αδειάστε το δοχείο (1).

Ο στρόβιλος αναρρόφησης δεν ξεκινά

ξανά μετά το άδειασμα του δοχείου.

– Απενεργοποιήστε τον απορροφητήρα και περιμένετε 5 δευτερόλεπτα, μετά 5

δευτερόλεπτα ενεργοποιήστε τον ξανά.

– Καθαρίστε τους αισθητήρες πλήρωσης (40) καθώς και τον ενδιάμεσο χώρο των

αισθητήρων πλήρωσης (40) με μια βούρτα.

Η δύναμη αναρρόφησης μειώνεται. – Απομακρύνετε τα φραξίματα από το ακροφύσιο αναρρόφησης, τον σωλήνα

αναρρόφησης (35), τον εύκαμπτο σωλήνα αναρρόφησης (27) ή το επίπεδο πτυχωτό

– Αλλάξτε τον σάκο αποκομιδής (29) ή τον σάκο σκόνης.

– Ασφαλίστε το κάλυμμα του φίλτρου (39) σωστά.

– Τοποθετήστε σωστά το επάνω μέρος του απορροφητήρα (13) και κλείστε τα

– Αλλάξτε το επίπεδο πτυχωτό φίλτρο (30).

Έξοδος σκόνης κατά την αναρρόφηση

– Ελέγξτε τη σωστή τοποθέτηση του επίπεδου πτυχωτού φίλτρου (30).

– Αλλάξτε το επίπεδο πτυχωτό φίλτρο (30).

Η αυτόματη απενεργοποίηση (υγρή

αναρρόφηση) δεν ξεκινά.

– Καθαρίστε τους αισθητήρες πλήρωσης (40) καθώς και τον ενδιάμεσο χώρο των

αισθητήρων πλήρωσης (40) με μια βούρτα.

Στα ηλεκτρικά μη αγώγιμα υγρά ή σε περίπτωση δημιουργίας αφρού δε λειτουργεί η

αυτόματη απενεργοποίηση.

– Ελέγχετε συνεχώς τη στάθμη πλήρωσης.

Ένα ακουστικό προειδοποιητικό σήμα

Απορροφητική ικανότητα ρυθμισμένη πολύ χαμηλά.

– Ρυθμίστε τον ρυθμιστή απορροφητικής ικανότητας (8) σε μια υψηλότερη τιμή.

Διάμετρος εύκαμπτου σωλήνα ρυθμισμένη λάθος.

– Θέστε τον ρυθμιστή ογκομετρικής ροής (6) στη σωστή διάμετρο εύκαμπτου σωλήνα.

Εύκαμπτος σωλήνας αναρρόφησης (27) φραγμένος ή τσακισμένος.

– Αποκαταστήστε το φράξιμο ή το τσάκισμα.

Σάκος αποκομιδής/σάκος σκόνης γεμάτος.

– Αλλάξτε τον σάκο αποκομιδής (29) ή τον σάκο σκόνης.

Επίπεδο πτυχωτό φίλτρο (30) λερωμένο.

– Καθαρίστε ή ενδεχομένως αλλάξτε το επίπεδο πτυχωτό φίλτρο.

Μη επαρκές ρεύμα αέρα μέσα από το συνδεδεμένο ηλεκτρικό εργαλείο.

– Ανοίξτε το άνοιγμα τυχαίας εισαγωγής αέρα (26) του προσαρμογέα αναρρόφησης

(25): Γυρίστε τον δακτύλιο στον προσαρμογέα αναρρόφησης τόσο, ώσπου το

άνοιγμα τυχαίας εισαγωγής αέρα να είναι εντελώς ανοιχτό.

– Εάν υπάρχει: Ανοίξτε το άνοιγμα τυχαίας εισαγωγής αέρα του ηλεκτρικού εργαλείου.

Δυσλειτουργία του ηλεκτρονικού συστήματος παρακολούθησης.

– Απευθυνθείτε σε ένα εξουσιοδοτημένο κατάστημα Service της Bosch.

Bosch Power Tools 1 609 92A 4LZ | (19.11.2018)114 | Türkçe 1 609 92A 4LZ | (19.11.2018) Bosch Power Tools Πρόβλημα Αντιμετώπιση

Ο αυτόματος καθαρισμός του φίλτρου

– Ενεργοποιήστε τον καθαρισμό του φίλτρου (πατήστε το πλήκτρο AFC (9)).

– Συνδέστε τον εύκαμπτο σωλήνα αναρρόφησης (27).

Ο αυτόματος καθαρισμός φίλτρου δεν

μπορεί να απενεργοποιηθεί.

– Απευθυνθείτε σε ένα εξουσιοδοτημένο κατάστημα Service της Bosch.

Ο αυτόματος καθαρισμός φίλτρου δεν

μπορεί να ενεργοποιηθεί.

– Απευθυνθείτε σε ένα εξουσιοδοτημένο κατάστημα Service της Bosch.

Χάρτινος σάκος φίλτρου (στεγνή

Σάκος φίλτρου κετσέ (στεγνή

Σάκος υγρού φίλτρου (υγρή

Σάκος αποκομιδής (PE) (στεγνή/

Εξυπηρέτηση πελατών και συμβουλές εφαρμογής

Το τμήμα εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας

σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας

καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια

συναρμολόγησης και πληροφορίες για τα ανταλλακτικα θα

βρείτε επίσης κάτω από: www.bosch-pt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως

τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους.

Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών

οπωσδήποτε τον 10ψήφιο κωδικό αριθμό σύμφωνα με την

πινακίδα τύπου του προϊόντος.

19400 Κορωπί – Αθήνα

Ο απορροφητήρας, τα εξαρτήματα και οι συσκευασίες πρέπει

να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μη πετάτε τον απορροφητήρα στα οικιακά

Μόνο για χώρες τηςΕΕ:

Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΕ σχετικά με

τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη

μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον

υποχρεωτικό, οι άχρηστοι απορροφητήρες να συλλέγονται

ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το

Δήλωση πιστότητας ΕΕ

Δηλώνουμε με αποκλειστική μας ευθύνη, ότι τα αναφερόμενα προϊόντα

αντιστοιχούν σε όλες τις σχετικές διατάξεις των πιο κάτω αναφερόμενων

οδηγιών και κανονισμών και ταυτίζονται με τα ακόλουθα πρότυπα.

Τεχνικά έγγραφα στη: *
